1 UN APORTE AL DISEÑO DE AUTOS ELÉCTRICOS DESDE LA FISICA. COLEGIO N°9 D.F. SARMIENTO 4° AÑO. DIVISIONES: “E” Y “G” Profesores: David Devia- Margarita Di Iorio. DESAFIO ECO 2013

2 OBJETIVO DEL TRABAJO

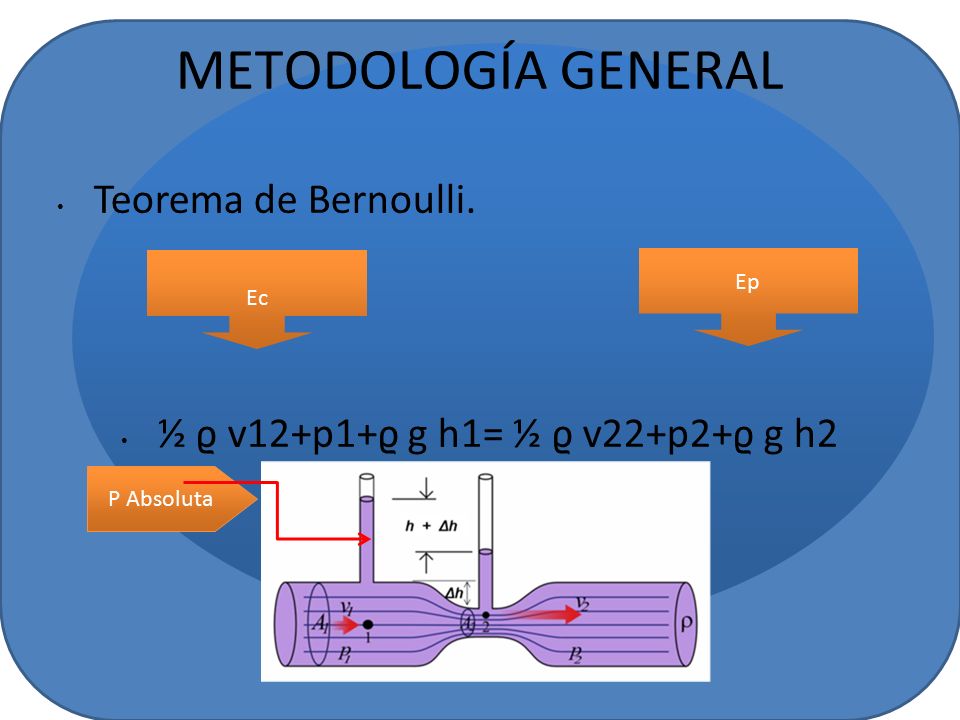

3 METODOLOGÍA GENERAL Teorema de Bernoulli. ½ ϱ v12+p1+ϱ g h1= ½ ϱ v22+p2+ϱ g h2 Ec Ep P Absoluta

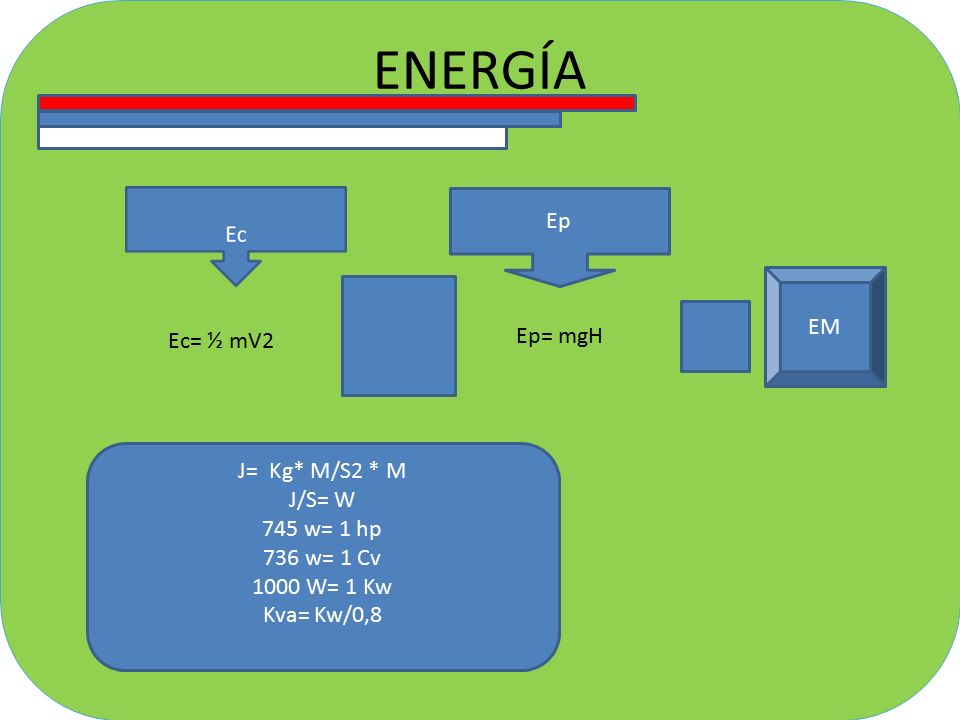

4 ENERGÍA Ep Ec= ½ mV2 Ep= mgH EM J= Kg* M/S2 * M J/S= W 745 w= 1 hp 736 w= 1 Cv 1000 W= 1 Kw Kva= Kw/0,8

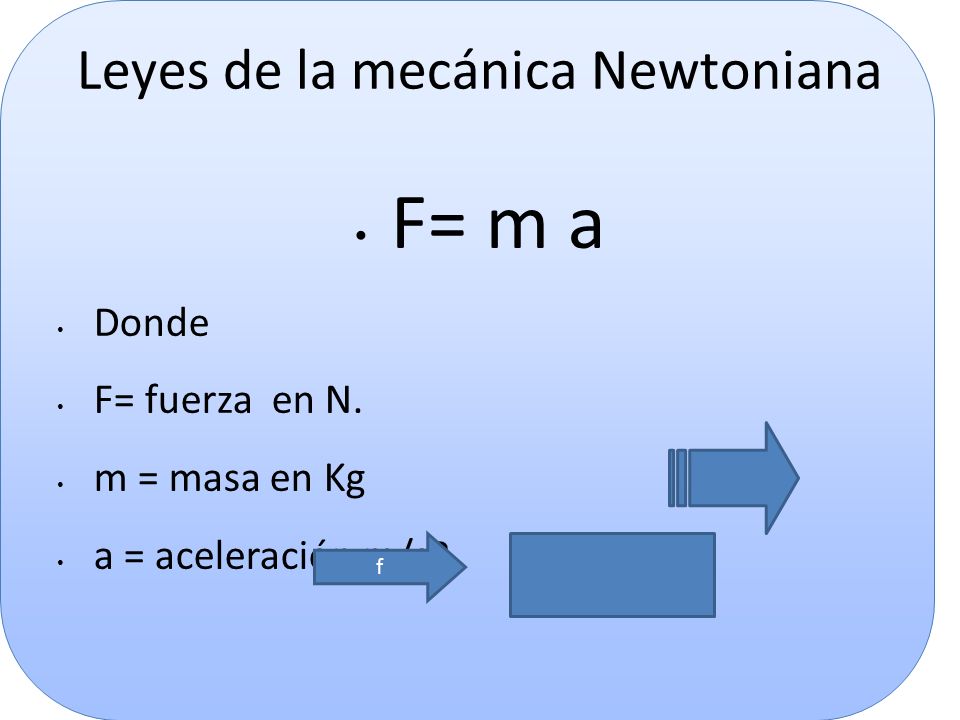

5 Leyes de la mecánica Newtoniana F= m a Donde F= fuerza en N. m = masa en Kg a = aceleración m/s2. f

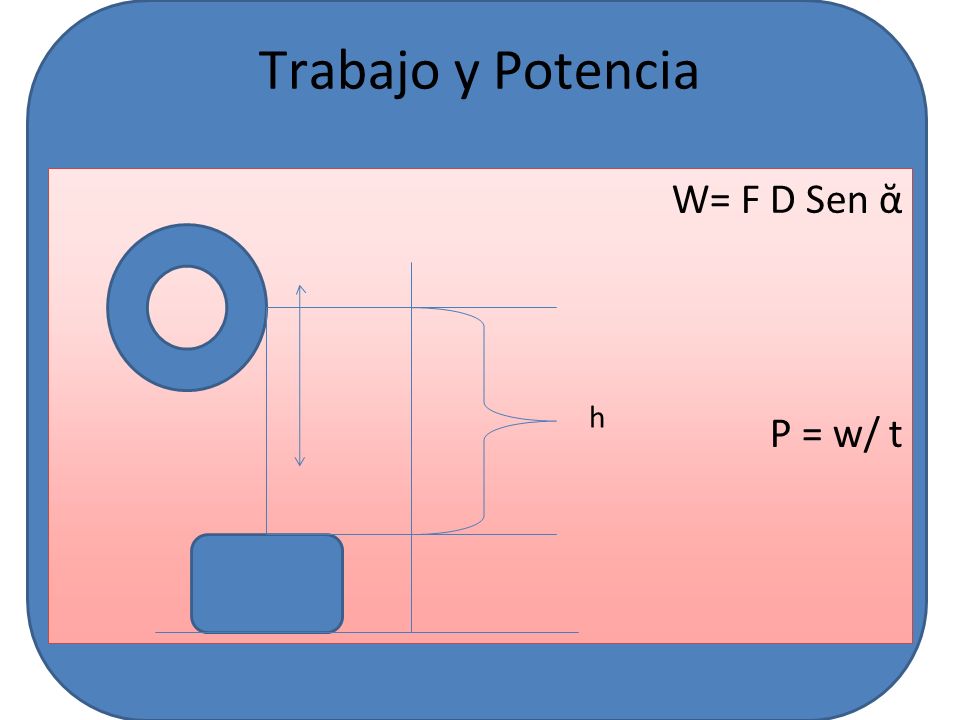

6 Trabajo y Potencia W= F D Sen ᾰ P = w/ t h

7 METODOLOGIA ESPECIFICA P=½ ˠ v3 s cX DONDE: P= potencia en W. ˠ = densidad del aire con valor 1,225 Kg/m3 v3=Velocidad indicada en m/s. s = sección frontal del diseño calculada en m2. Cx= coeficiente aerodinámico ideal de la gota de agua con valor 0,45.

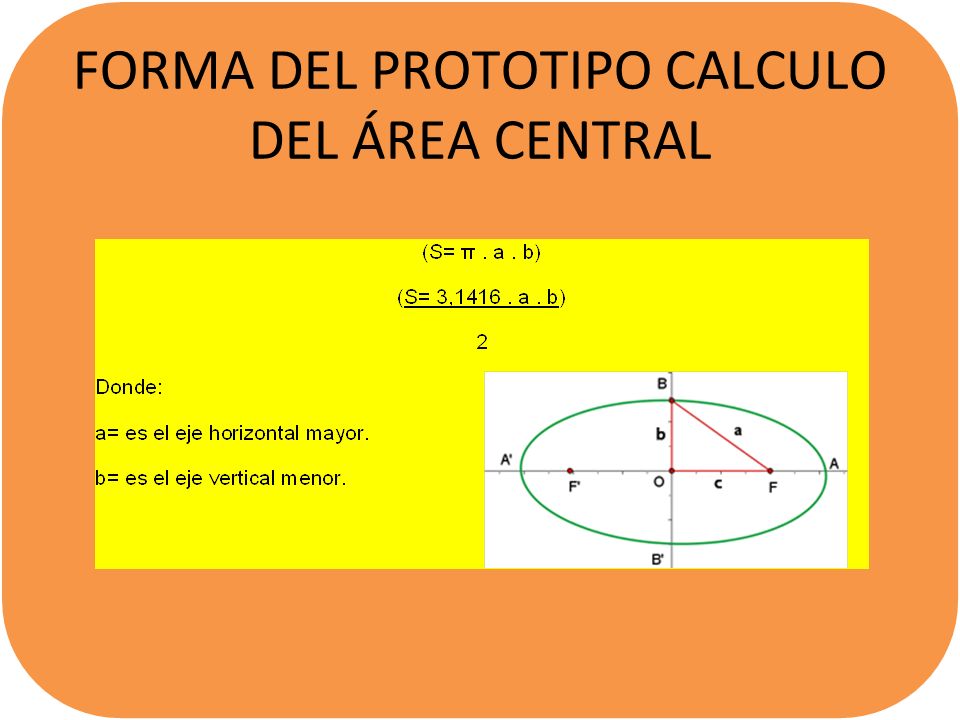

8 FORMA DEL PROTOTIPO CALCULO DEL ÁREA CENTRAL

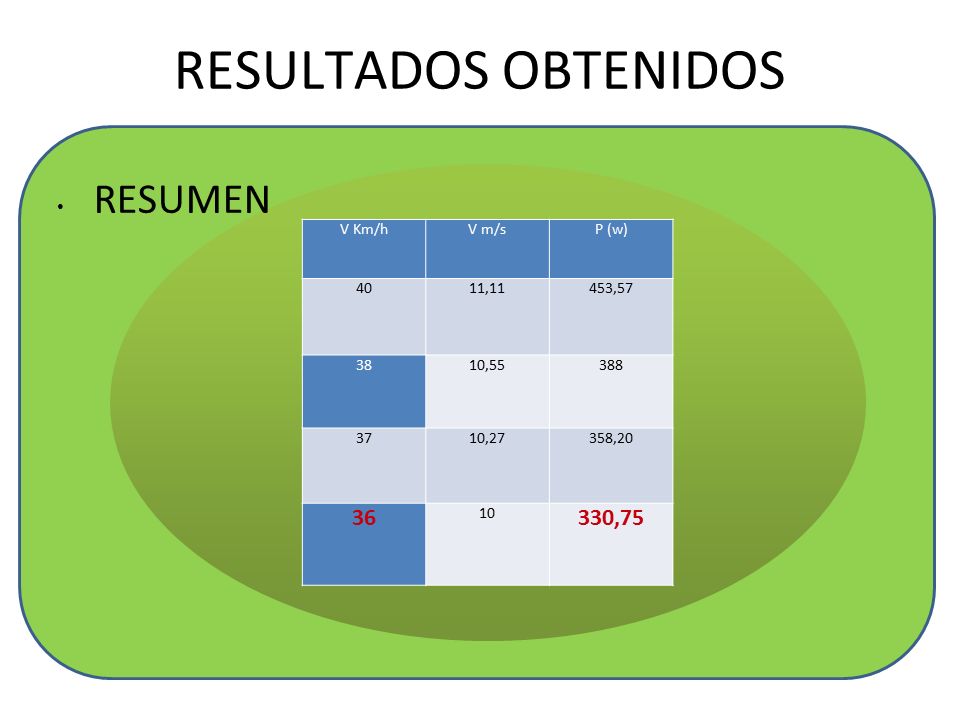

9 RESULTADOS OBTENIDOS RESUMEN V Km/hV m/sP (w) 4011,11453,57 3810,55388 3710,27358,20 36 10 330,75
