1 “ DISEÑO, CONSTRUCCIÓN Y AUTOMATIZACIÓN DE LA LÍNEA DE MANUFACTURA DE GAS IRRITANTE, PARA LA EMPRESA SANTA BÁRBARA E.P. ” SANGOLQUÍ, MAYO 2015

2 AUTORES: CARLOS EDUARDO CHANO IZA LENIN XAVIER PAUCAR PICHUCHO DIRECTOR: ING. ALEXANDER IBARRA CODIRECTOR: ING. ANIBAL LÓPEZ SANGOLQUÍ, MAYO 2015

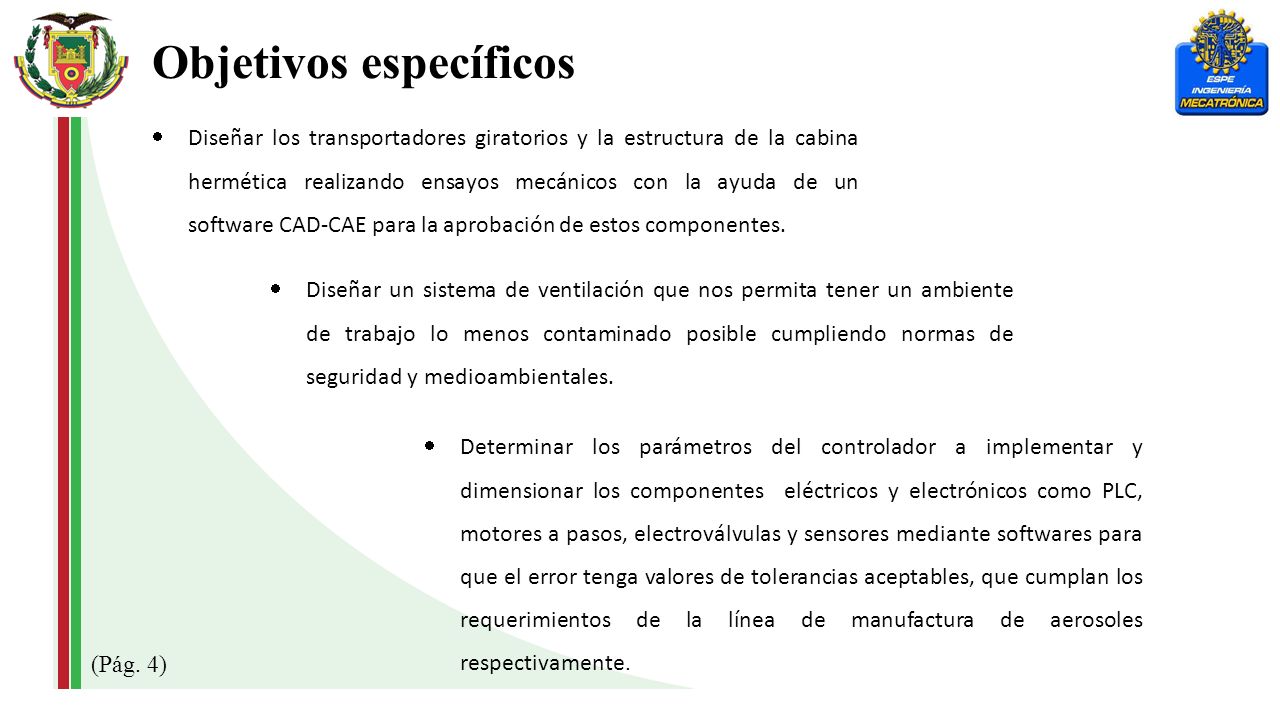

3 Objetivos específicos (Pág. 4)  Diseñar los transportadores giratorios y la estructura de la cabina hermética realizando ensayos mecánicos con la ayuda de un software CAD-CAE para la aprobación de estos componentes.  Diseñar un sistema de ventilación que nos permita tener un ambiente de trabajo lo menos contaminado posible cumpliendo normas de seguridad y medioambientales.  Determinar los parámetros del controlador a implementar y dimensionar los componentes eléctricos y electrónicos como PLC, motores a pasos, electroválvulas y sensores mediante softwares para que el error tenga valores de tolerancias aceptables, que cumplan los requerimientos de la línea de manufactura de aerosoles respectivamente.

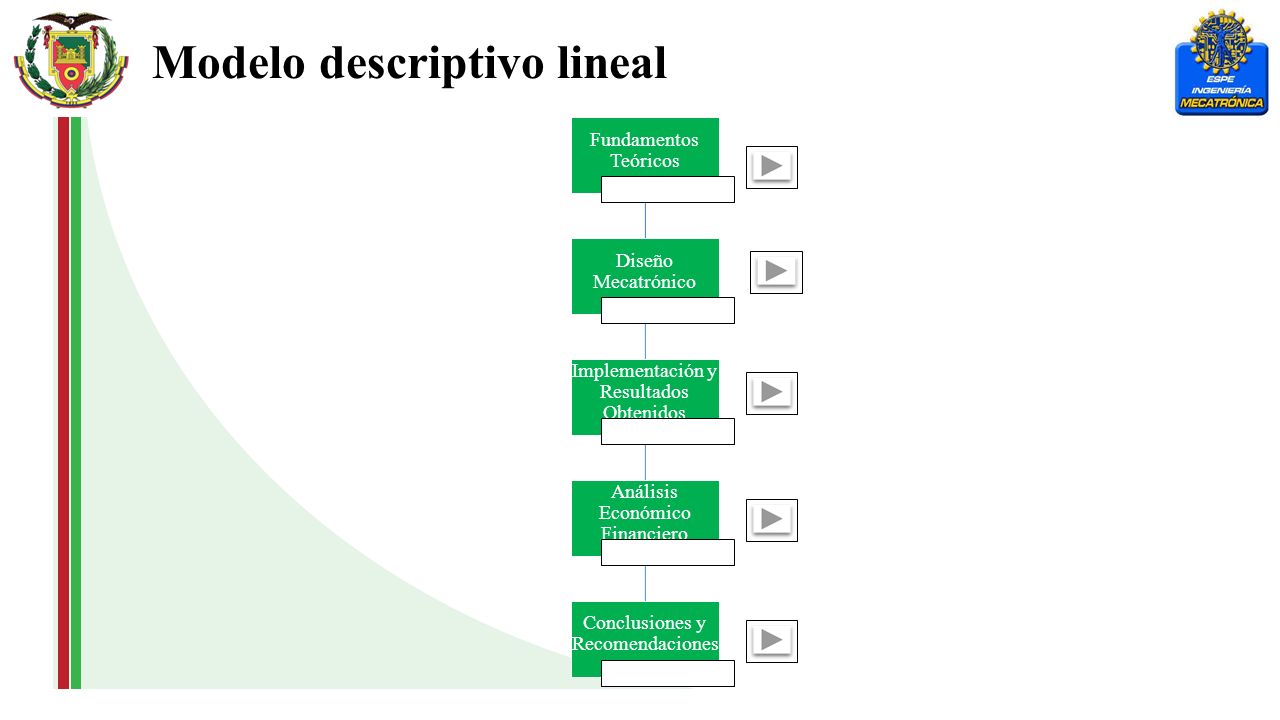

4 Fundamentos Teóricos Diseño Mecatrónico Implementación y Resultados Obtenidos Análisis Económico Financiero Conclusiones y Recomendaciones Modelo descriptivo lineal

5 …gracias por su atención

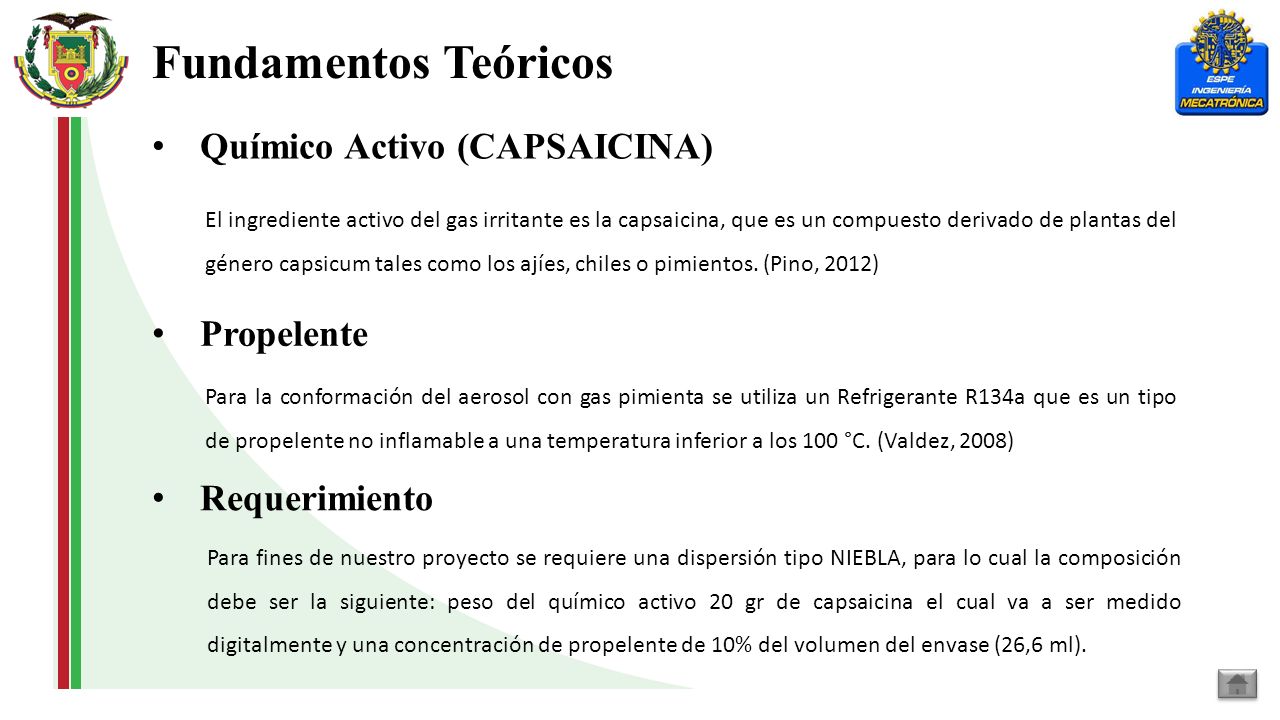

6 Fundamentos Teóricos Químico Activo (CAPSAICINA) El ingrediente activo del gas irritante es la capsaicina, que es un compuesto derivado de plantas del género capsicum tales como los ajíes, chiles o pimientos. (Pino, 2012) Propelente Para la conformación del aerosol con gas pimienta se utiliza un Refrigerante R134a que es un tipo de propelente no inflamable a una temperatura inferior a los 100 °C. (Valdez, 2008) Requerimiento Para fines de nuestro proyecto se requiere una dispersión tipo NIEBLA, para lo cual la composición debe ser la siguiente: peso del químico activo 20 gr de capsaicina el cual va a ser medido digitalmente y una concentración de propelente de 10% del volumen del envase (26,6 ml).

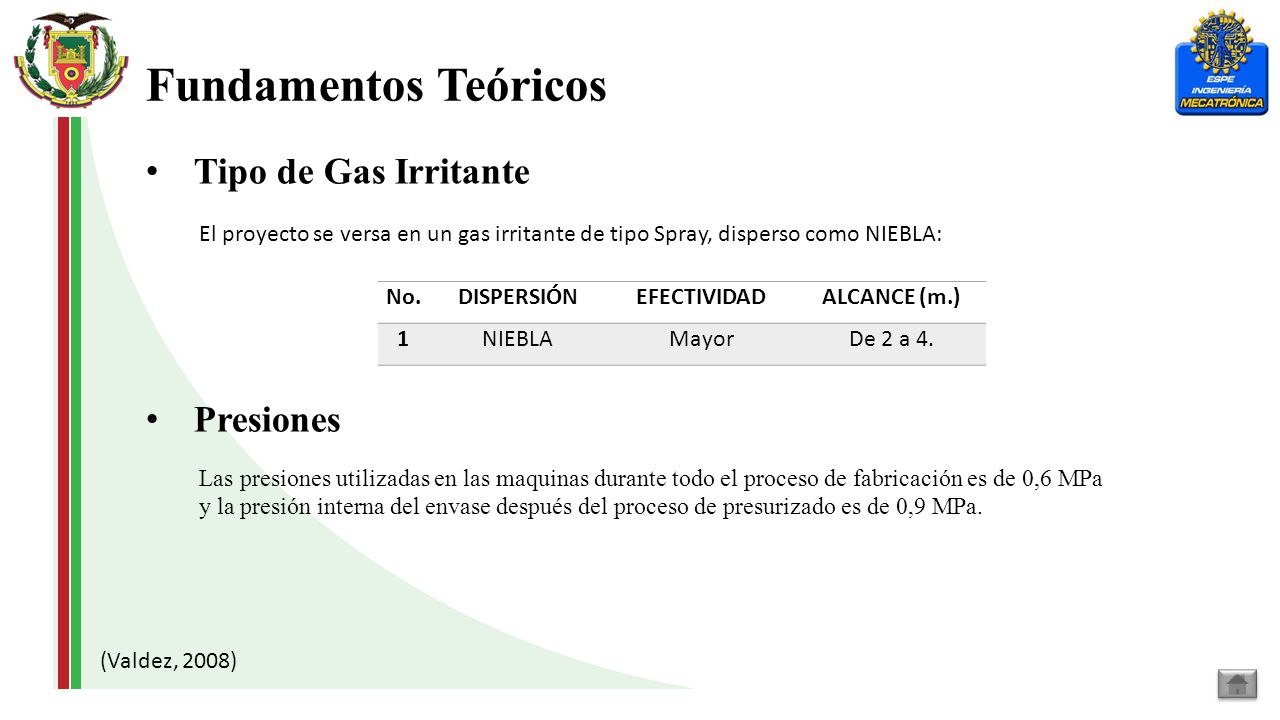

7 (Valdez, 2008) Tipo de Gas Irritante El proyecto se versa en un gas irritante de tipo Spray, disperso como NIEBLA: No.DISPERSIÓNEFECTIVIDADALCANCE (m.) 1NIEBLAMayorDe 2 a 4. Fundamentos Teóricos Las presiones utilizadas en las maquinas durante todo el proceso de fabricación es de 0,6 MPa y la presión interna del envase después del proceso de presurizado es de 0,9 MPa. Presiones

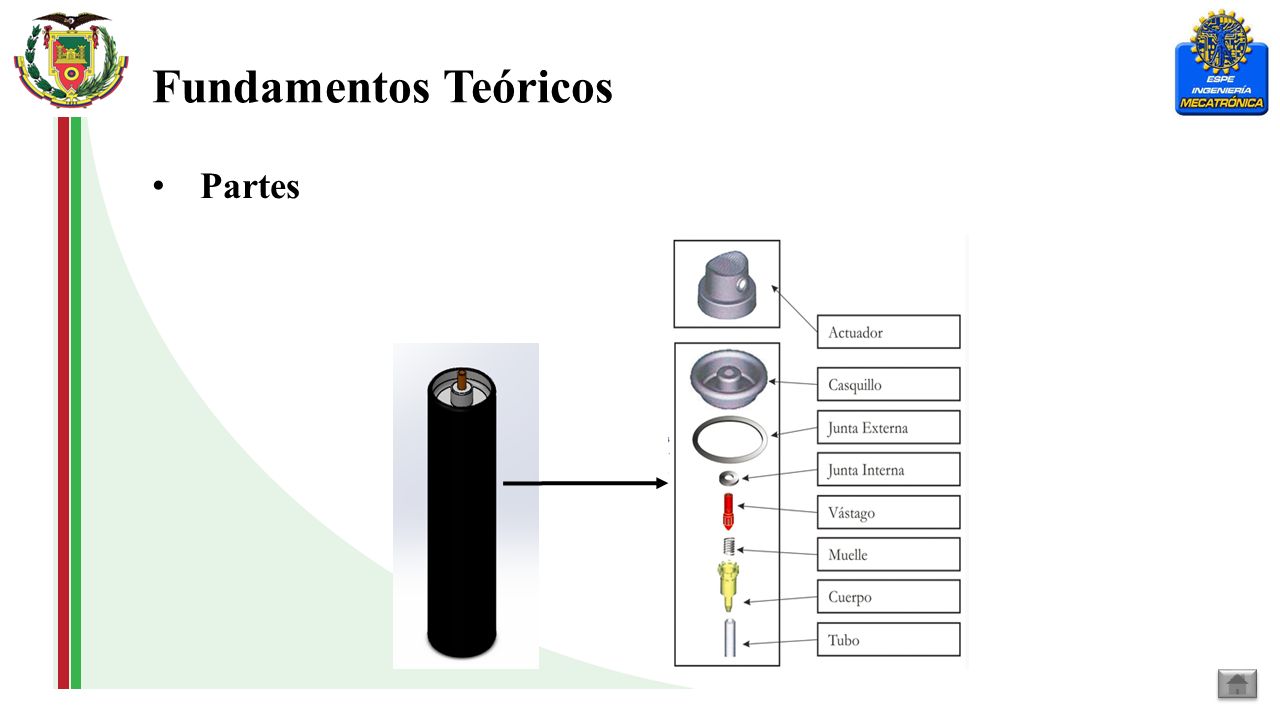

8 Fundamentos Teóricos Partes

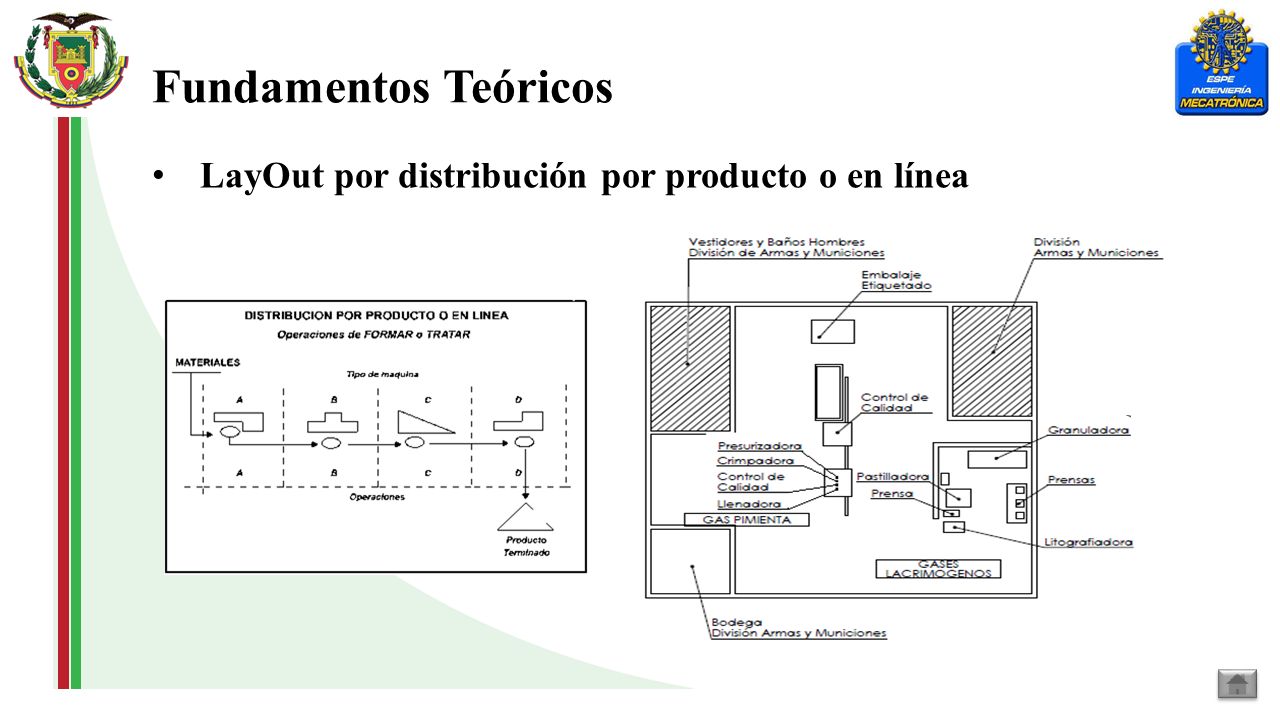

9 Fundamentos Teóricos LayOut por distribución por producto o en línea

10 …gracias por su atención

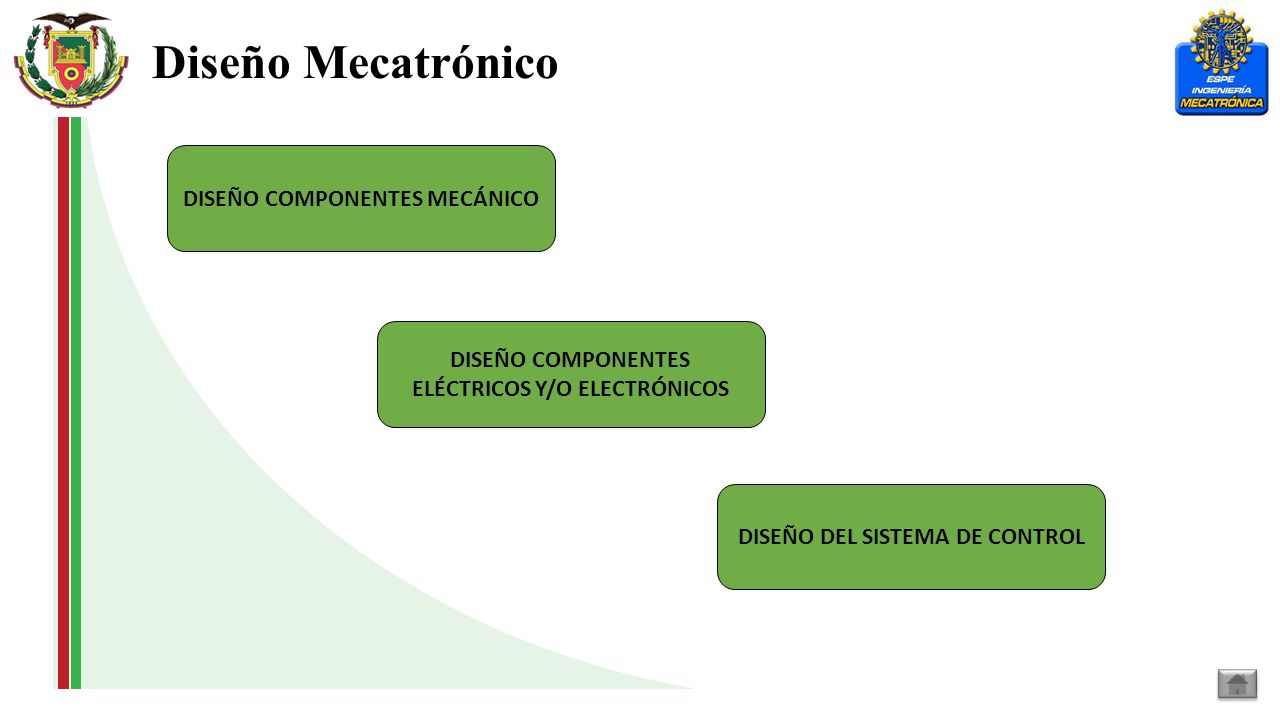

11 Diseño Mecatrónico DISEÑO COMPONENTES ELÉCTRICOS Y/O ELECTRÓNICOS DISEÑO COMPONENTES MECÁNICO DISEÑO DEL SISTEMA DE CONTROL

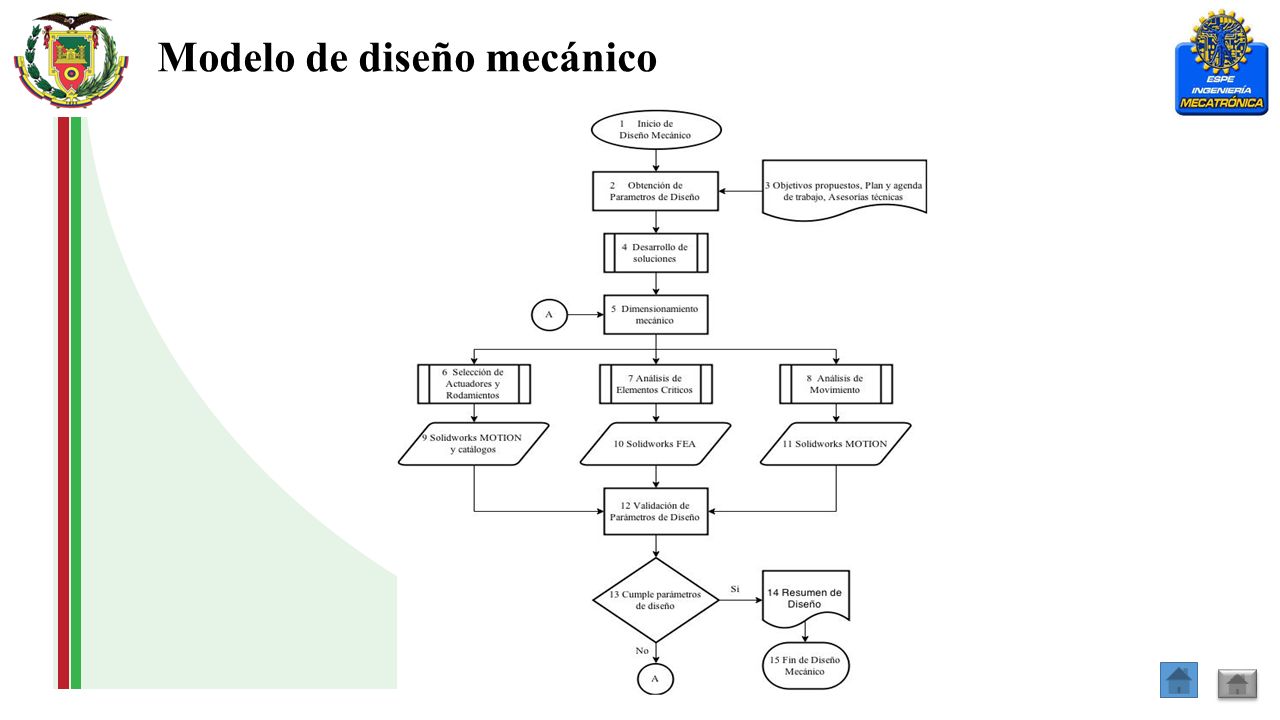

12 Modelo de diseño mecánico

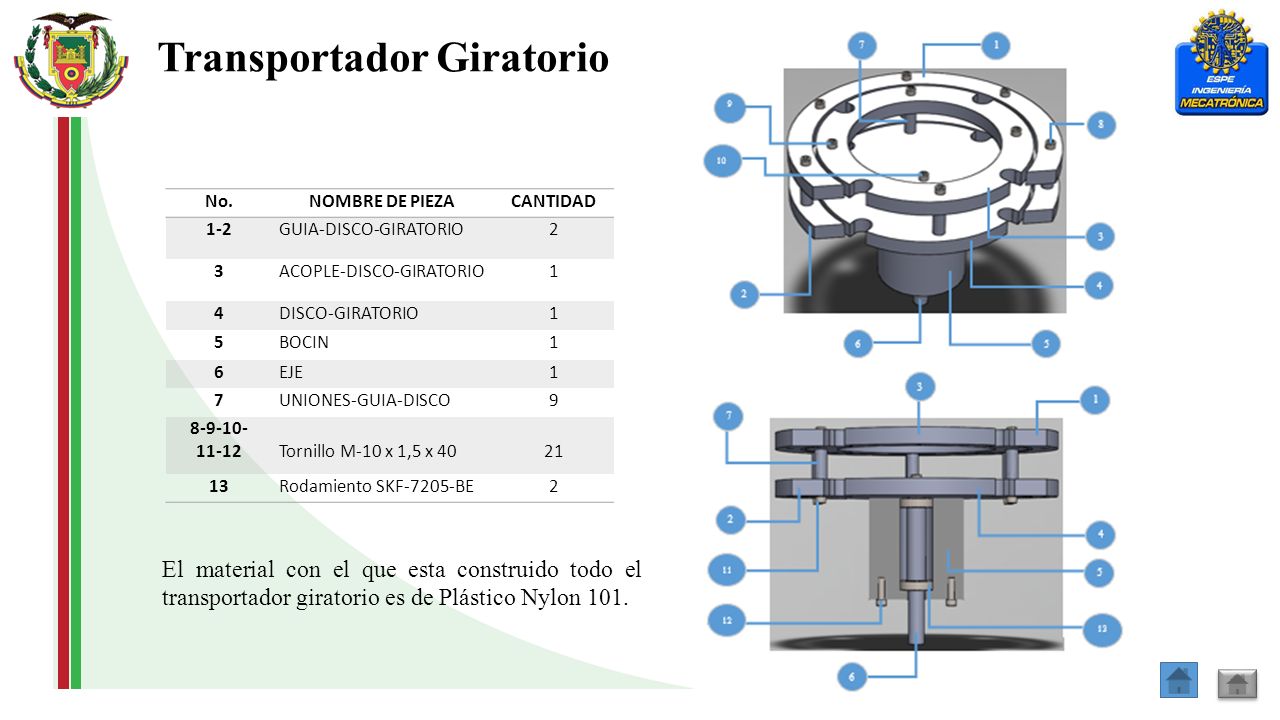

13 Transportador Giratorio No.NOMBRE DE PIEZACANTIDAD 1-2GUIA-DISCO-GIRATORIO2 3ACOPLE-DISCO-GIRATORIO1 4DISCO-GIRATORIO1 5BOCIN1 6EJE1 7UNIONES-GUIA-DISCO9 8-9-10- 11-12 Tornillo M-10 x 1,5 x 40 21 13Rodamiento SKF-7205-BE2 El material con el que esta construido todo el transportador giratorio es de Plástico Nylon 101.

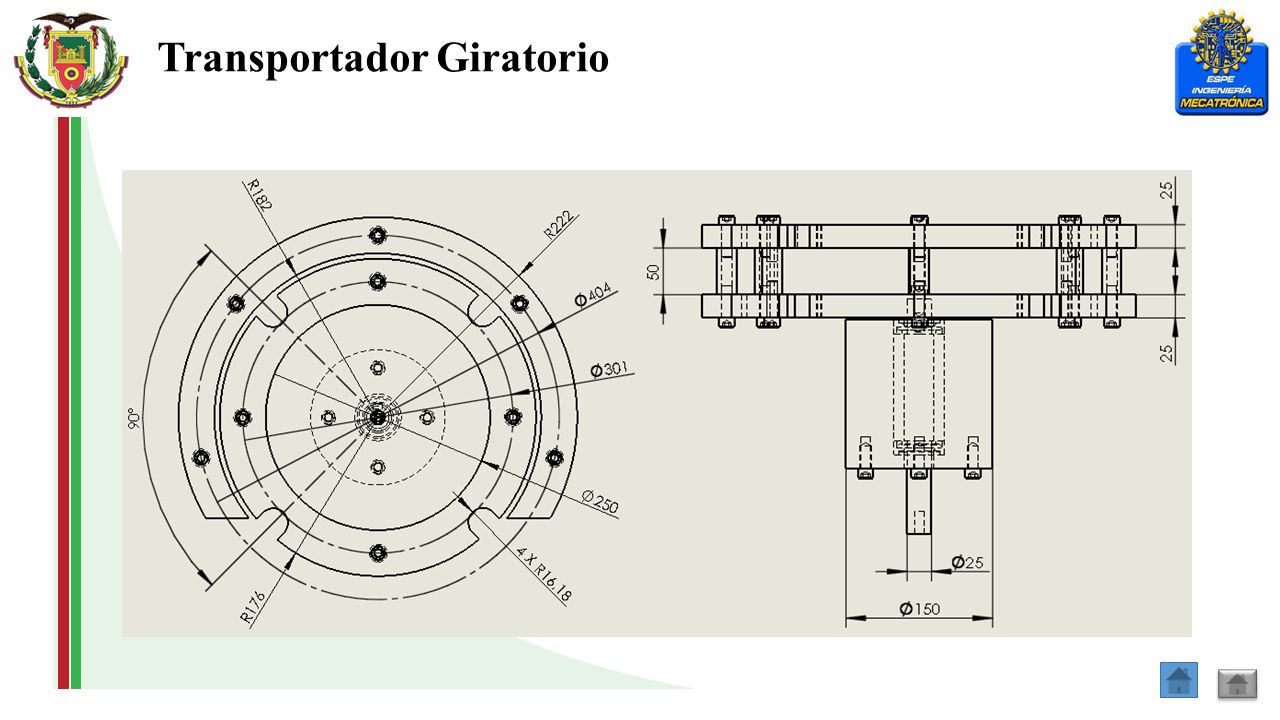

14 Transportador Giratorio

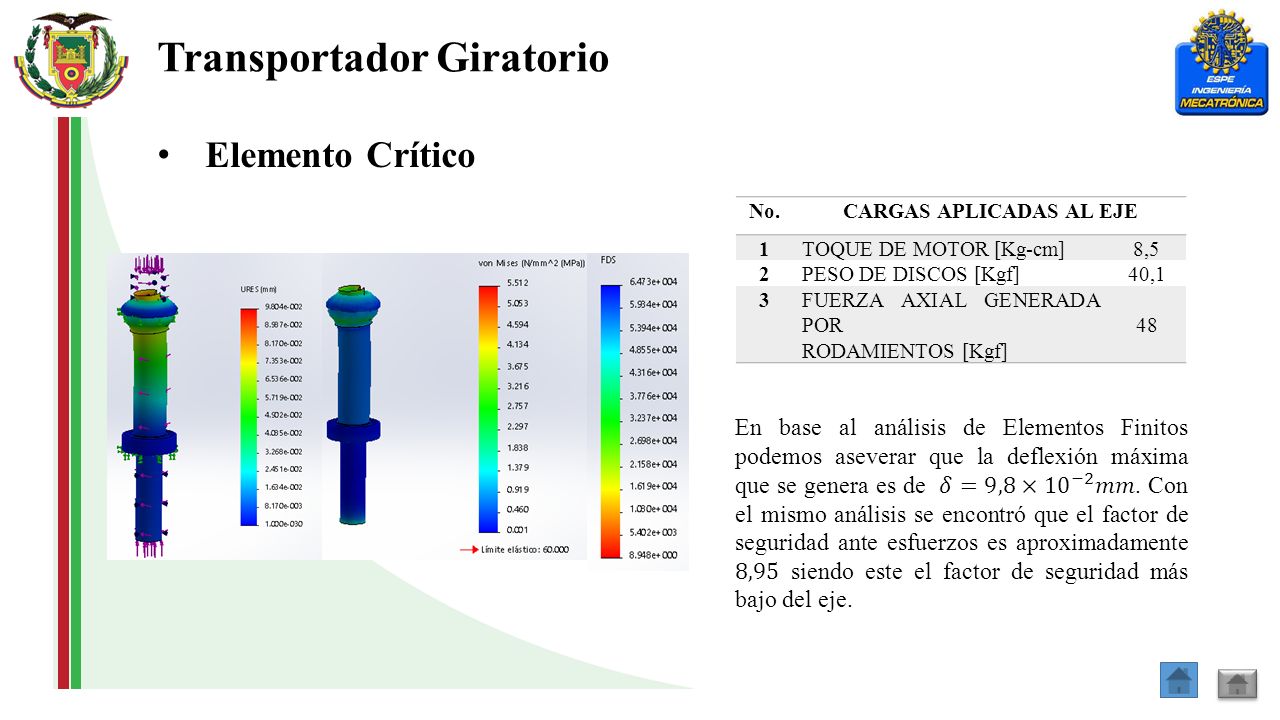

15 Elemento Crítico No.CARGAS APLICADAS AL EJE 1TOQUE DE MOTOR [Kg-cm]8,5 2PESO DE DISCOS [Kgf]40,1 3FUERZA AXIAL GENERADA POR RODAMIENTOS [Kgf] 48

16 Estructura de Cabina Hermética

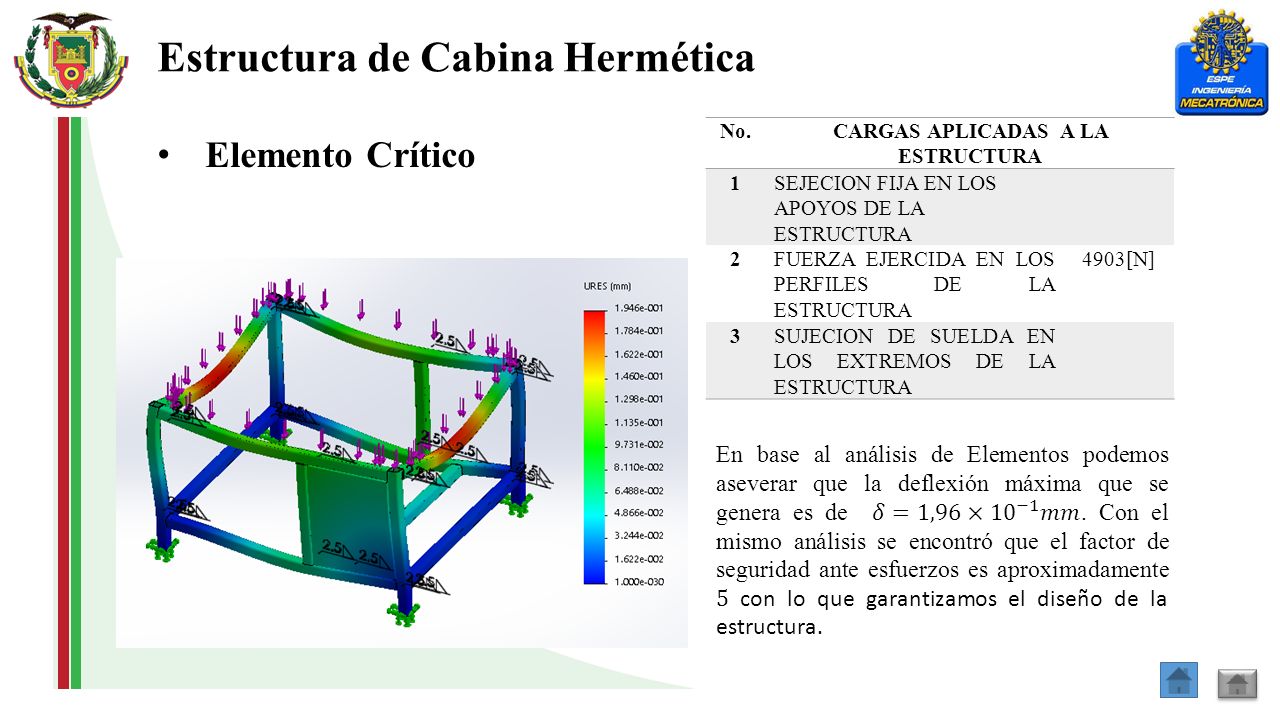

17 Elemento Crítico No.CARGAS APLICADAS A LA ESTRUCTURA 1SEJECION FIJA EN LOS APOYOS DE LA ESTRUCTURA 2FUERZA EJERCIDA EN LOS PERFILES DE LA ESTRUCTURA 4903[N] 3SUJECION DE SUELDA EN LOS EXTREMOS DE LA ESTRUCTURA

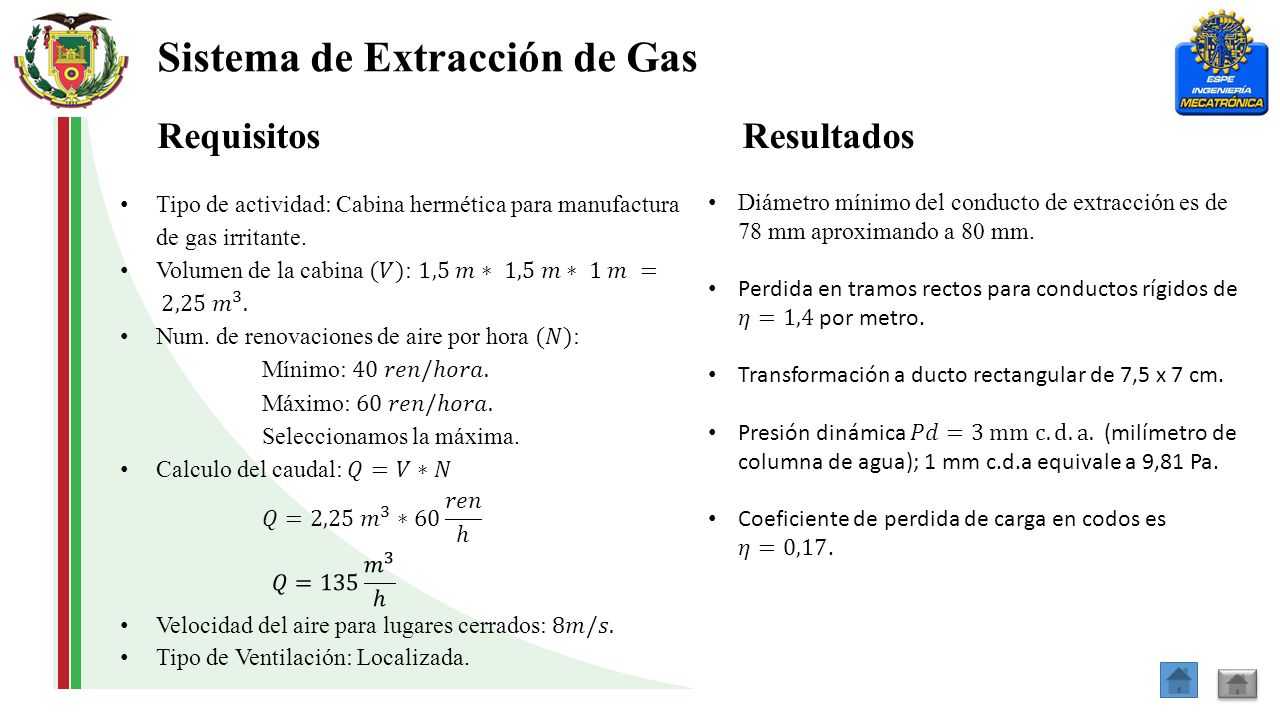

18 Sistema de Extracción de Gas RequisitosResultados

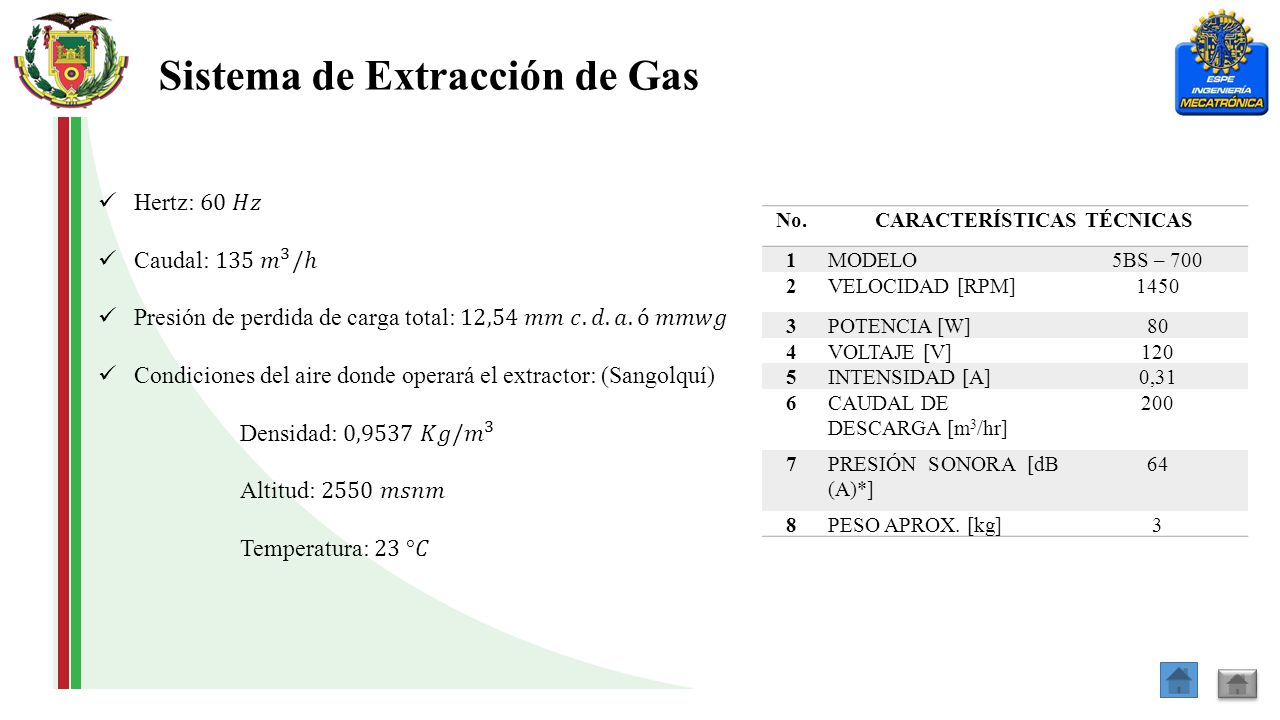

19 Sistema de Extracción de Gas

20 No.CARACTERÍSTICAS TÉCNICAS 1MODELO5BS – 700 2VELOCIDAD [RPM]1450 3POTENCIA [W]80 4VOLTAJE [V]120 5INTENSIDAD [A]0,31 6CAUDAL DE DESCARGA [m 3 /hr] 200 7PRESIÓN SONORA [dB (A)*] 64 8PESO APROX. [kg]3

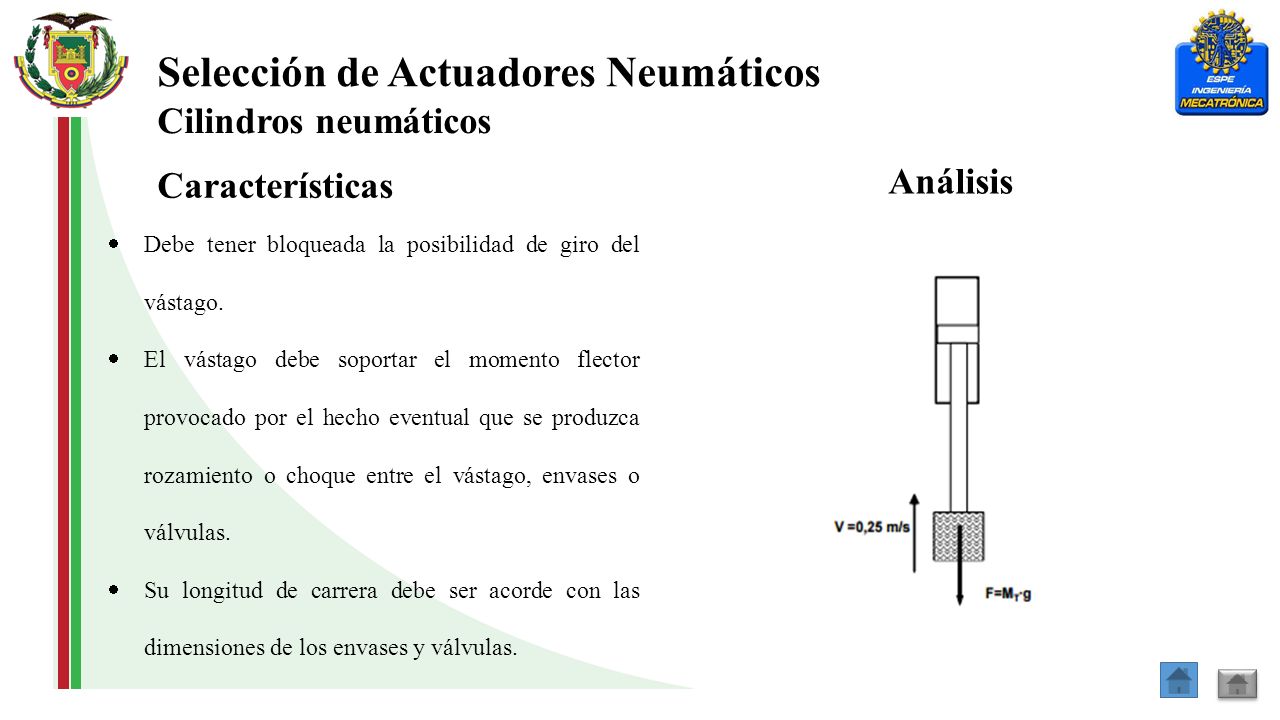

21 Selección de Actuadores Neumáticos Cilindros neumáticos  Debe tener bloqueada la posibilidad de giro del vástago.  El vástago debe soportar el momento flector provocado por el hecho eventual que se produzca rozamiento o choque entre el vástago, envases o válvulas.  Su longitud de carrera debe ser acorde con las dimensiones de los envases y válvulas. Características Análisis

22 Resultados 1Fuerza necesaria para realizar el trabajo F=m*gF=1,242*9,8=12,2N 2Factor de carga0,7 para aceleraciones normales 0,7 3Rendimiento interno del cilindro por rozamiento de las juntas Entre 0,8 y 0,9 se puede ver en catálogos comerciales 0,9 4Presión manométrica en el cilindro 6 bar 5Fuerza teórica en el cilindro Ft=F/λ.µ=A*pFt=12,2/0,7*0,9=19,3N Fuerzas [N] Diámetro del émbolo [mm]121620253240506380100 Fuerza teórica a [6 bar] Avance 681211882954827541178187030164712 Fuerza teórica a [6 bar] Retroceso 51901412474156861057175028274418 Se selecciona un actuador de diámetro 12mm el cual soporta 51 N superior a los 19,3 N calculado.

23 Resultados Para realizar la comprobación del amortiguamiento de la carga se calcula la energía cinética a disipar. El actuador elegido puede amortiguar 0,09 J así que es apto para trabajar a esa velocidad. Energía de impacto [J] Diámetro del émbolo121620253240506380100 Energía máx. de impacto en las posiciones finales 0,090,100,140,350,400,520,640,700,751,00

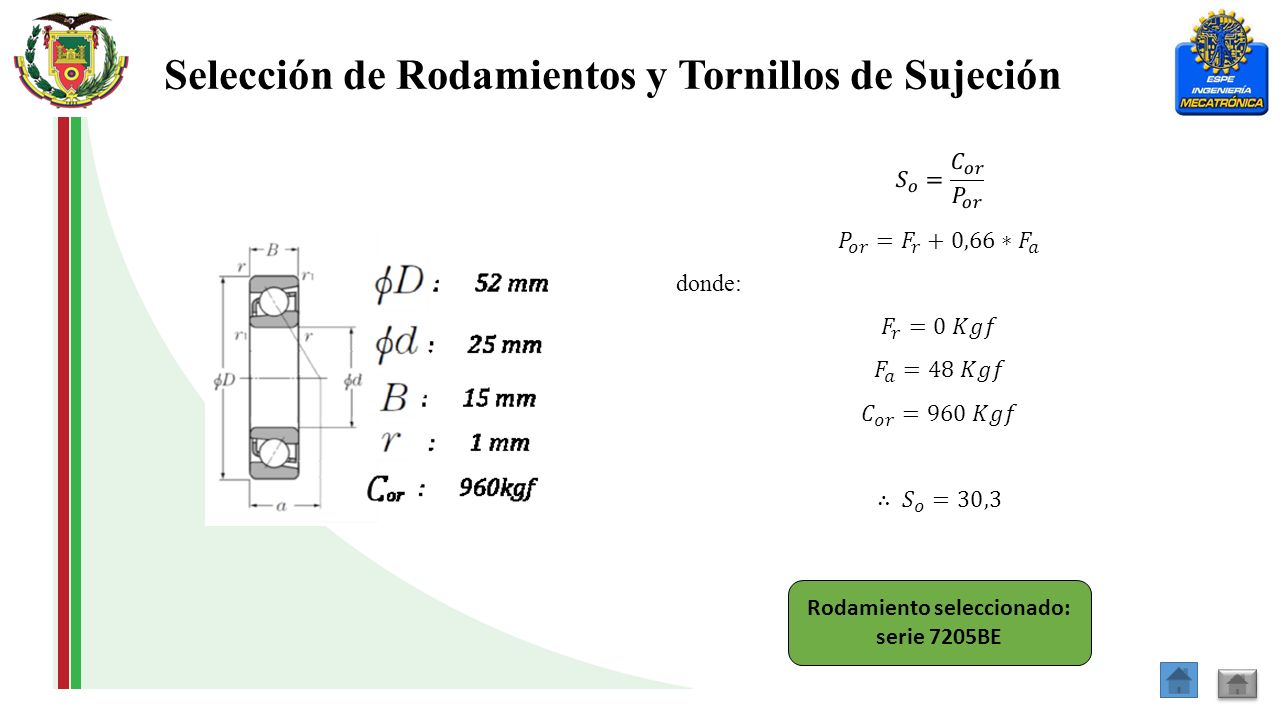

24 Selección de Rodamientos y Tornillos de Sujeción Rodamiento seleccionado: serie 7205BE

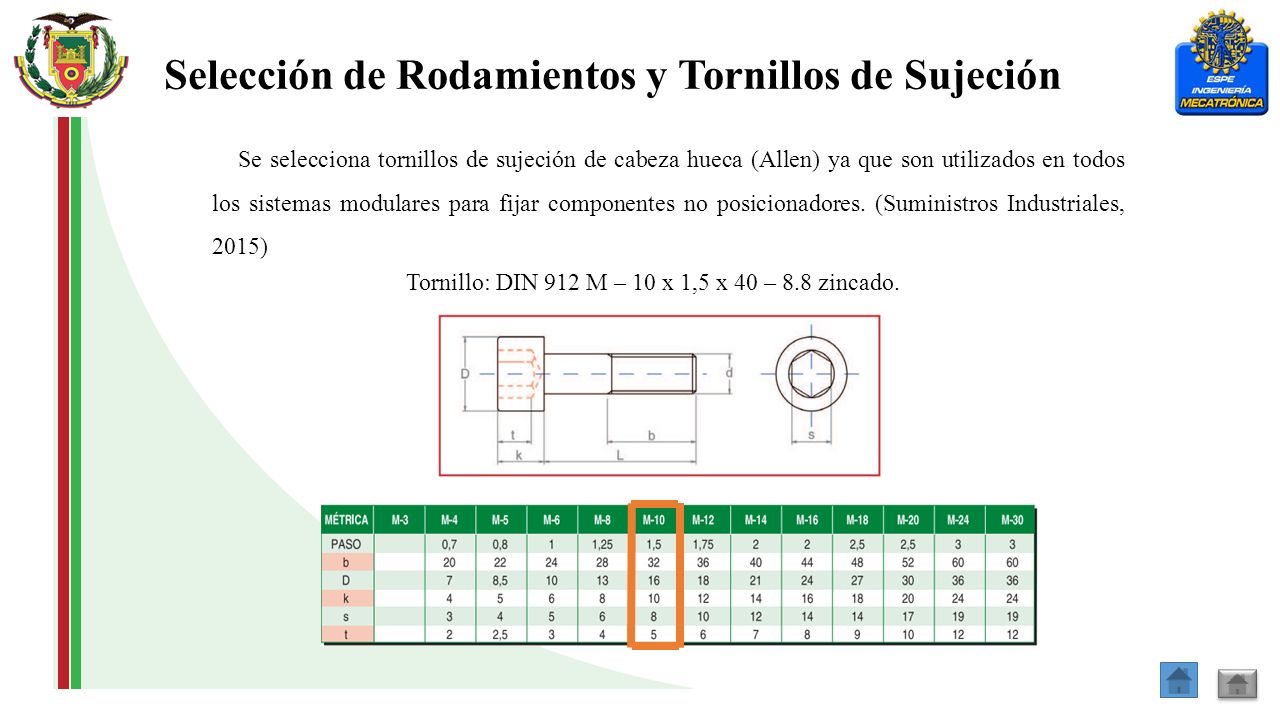

25 Selección de Rodamientos y Tornillos de Sujeción Se selecciona tornillos de sujeción de cabeza hueca (Allen) ya que son utilizados en todos los sistemas modulares para fijar componentes no posicionadores. (Suministros Industriales, 2015) Tornillo: DIN 912 M – 10 x 1,5 x 40 – 8.8 zincado.

26 …gracias por su atención

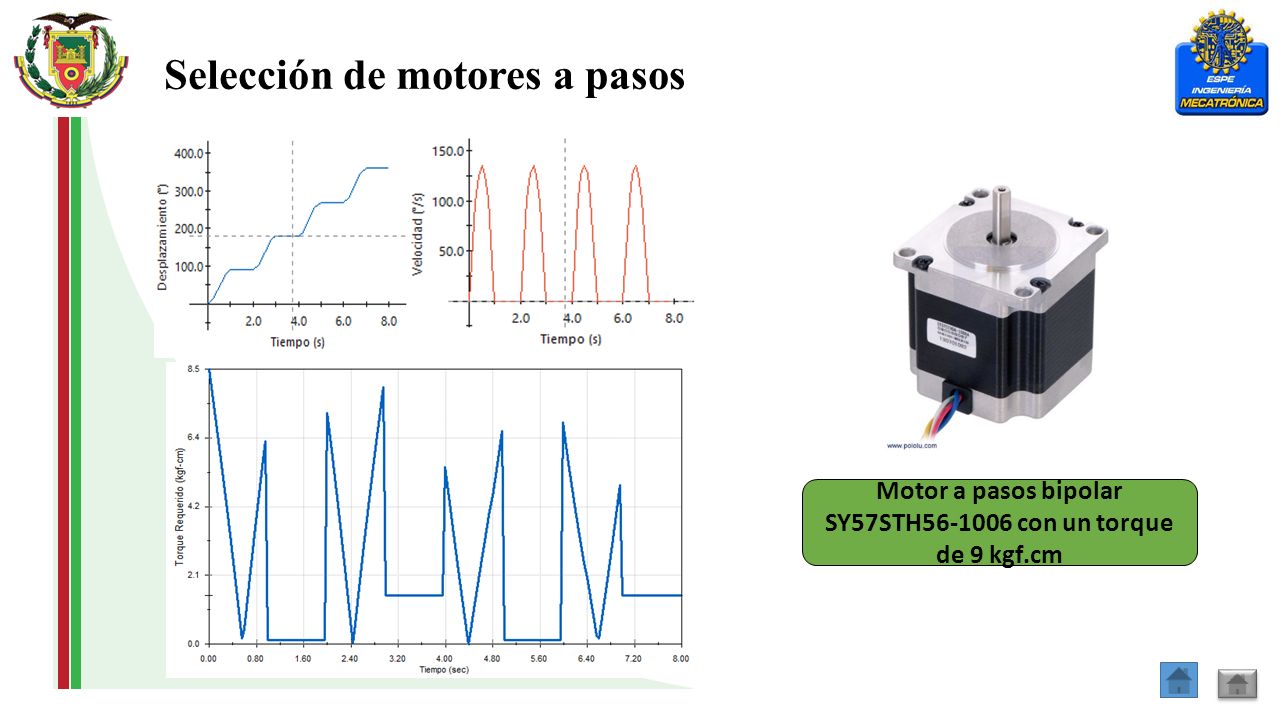

27 Selección de motores a pasos Motor a pasos bipolar SY57STH56-1006 con un torque de 9 kgf.cm

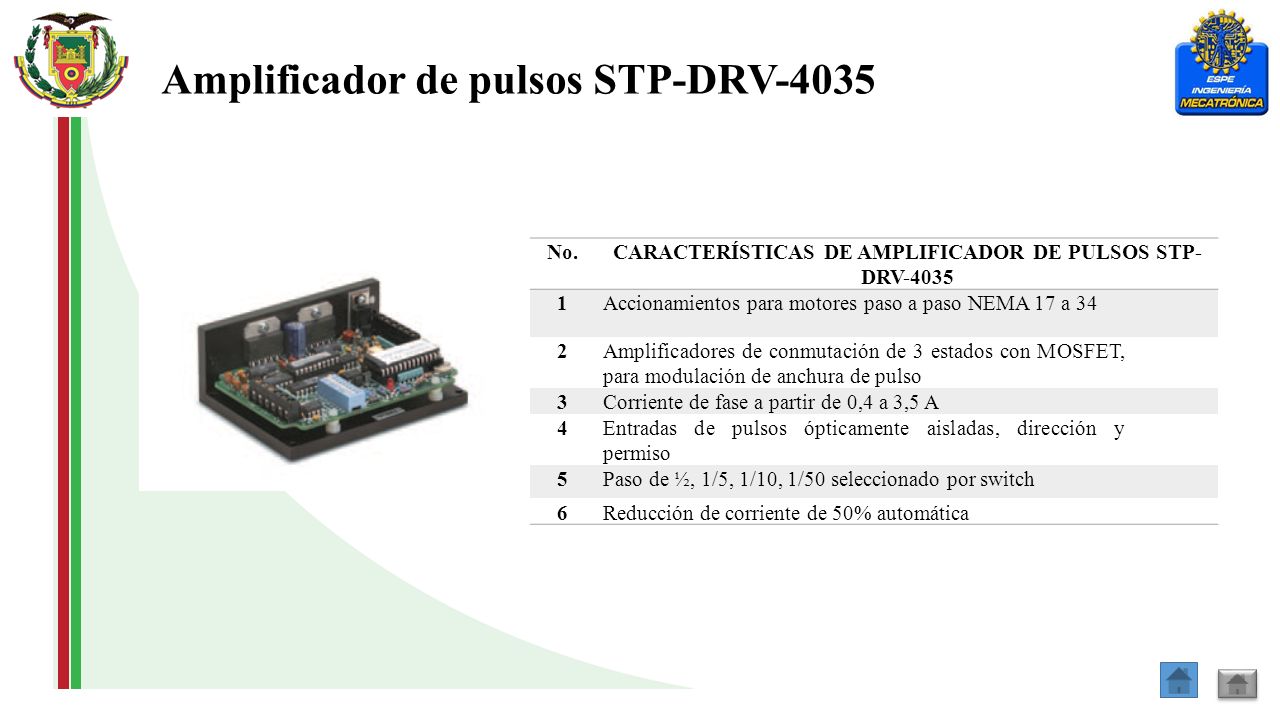

28 Amplificador de pulsos STP-DRV-4035 No.CARACTERÍSTICAS DE AMPLIFICADOR DE PULSOS STP- DRV-4035 1Accionamientos para motores paso a paso NEMA 17 a 34 2Amplificadores de conmutación de 3 estados con MOSFET, para modulación de anchura de pulso 3Corriente de fase a partir de 0,4 a 3,5 A 4Entradas de pulsos ópticamente aisladas, dirección y permiso 5Paso de ½, 1/5, 1/10, 1/50 seleccionado por switch 6Reducción de corriente de 50% automática

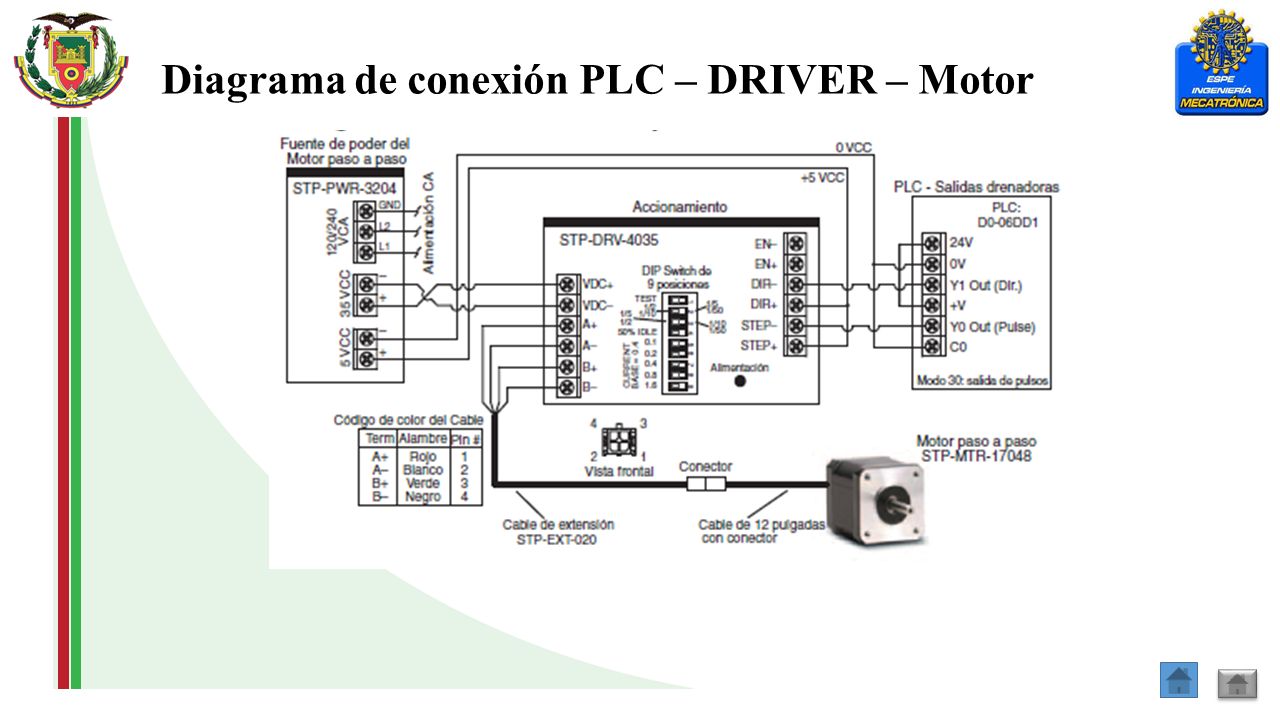

29 Diagrama de conexión PLC – DRIVER – Motor

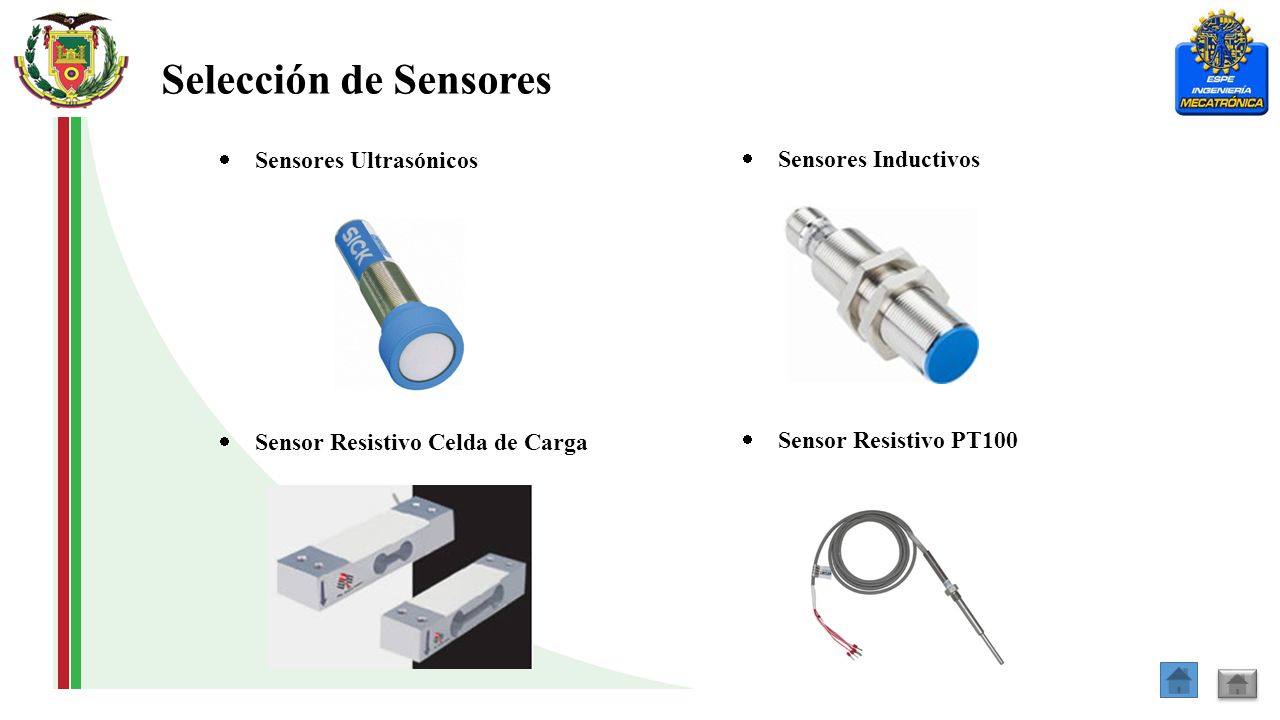

30 Selección de Sensores  Sensores Ultrasónicos  Sensores Inductivos  Sensor Resistivo PT100  Sensor Resistivo Celda de Carga

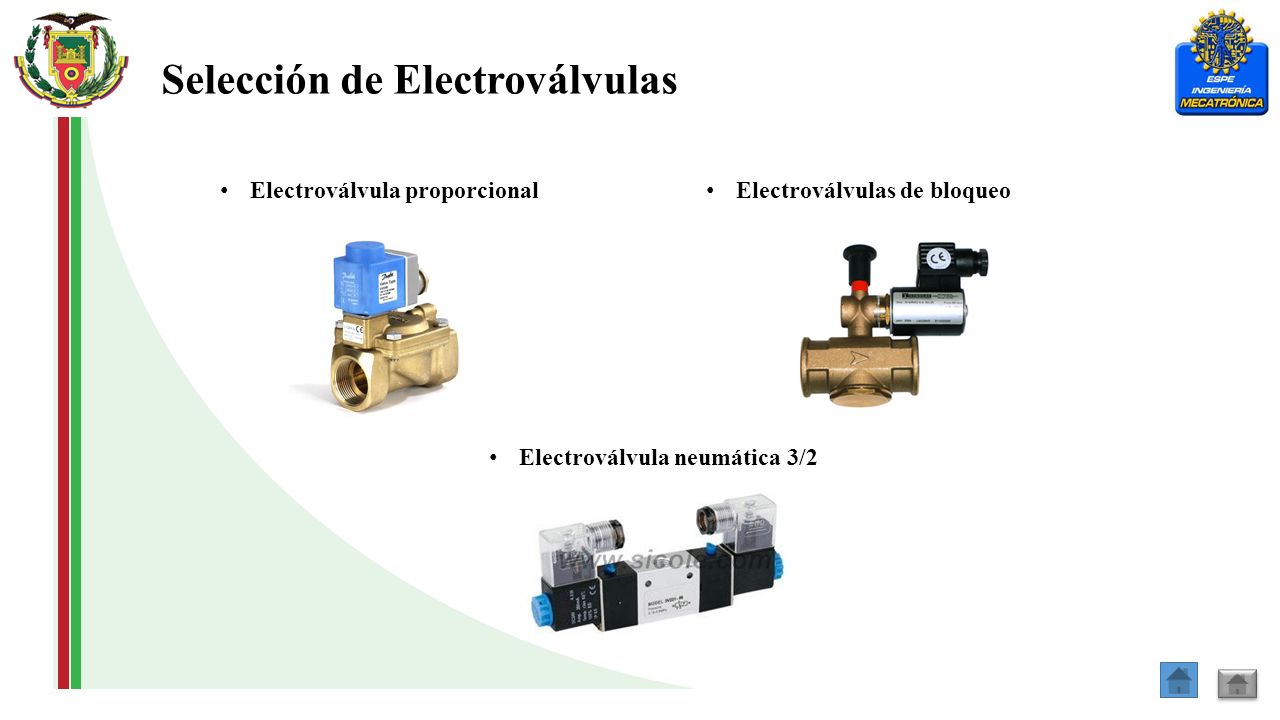

31 Selección de Electroválvulas Electroválvula proporcional Electroválvulas de bloqueo Electroválvula neumática 3/2

32 …gracias por su atención

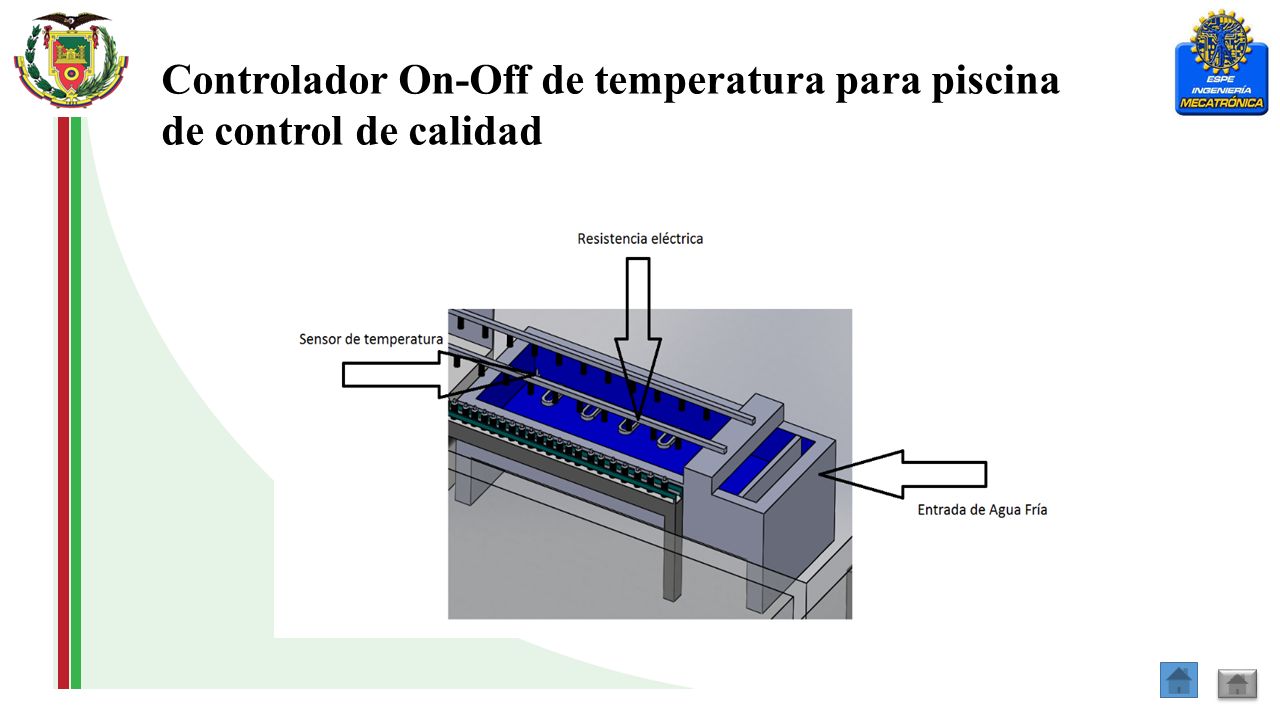

33 Controlador On-Off de temperatura para piscina de control de calidad

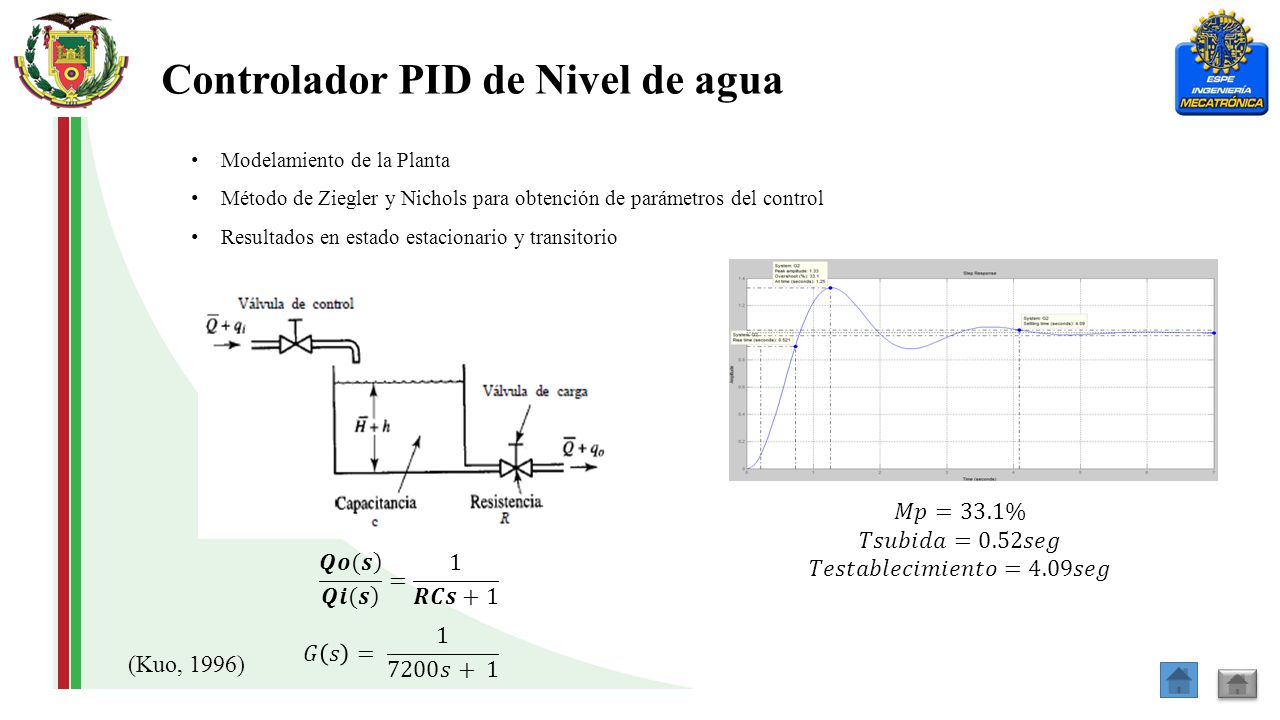

34 Controlador PID de Nivel de agua Modelamiento de la Planta Método de Ziegler y Nichols para obtención de parámetros del control Resultados en estado estacionario y transitorio (Kuo, 1996)

35 Selección de PLC Número de Entradas: 19 Entradas Digitales: 15 Entradas Analógicas: 4 Número de Salidas: 28 Salidas Digitales: 27 Salidas Análogas: 1 (Rockwell Automation, Inc., Sistema de Control logix 5000, 2015)

36 …gracias por su atención

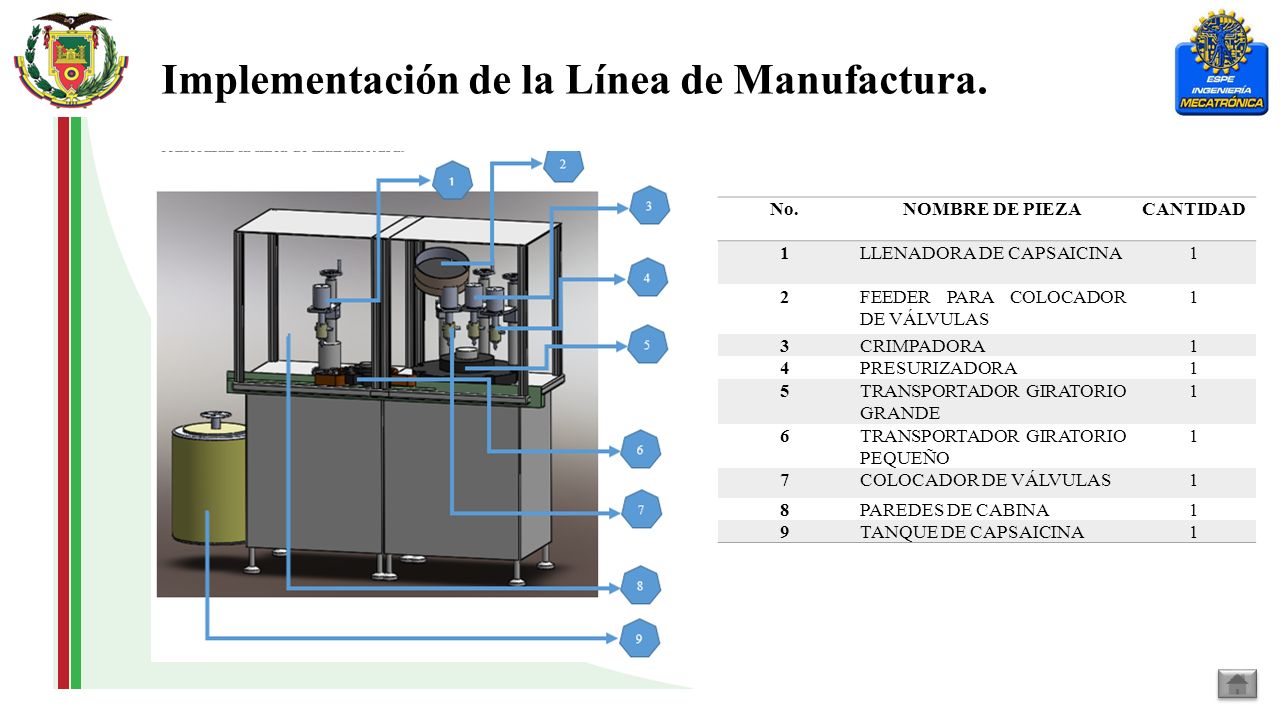

37 Implementación de la Línea de Manufactura. No.NOMBRE DE PIEZACANTIDAD 1LLENADORA DE CAPSAICINA1 2FEEDER PARA COLOCADOR DE VÁLVULAS 1 3CRIMPADORA1 4PRESURIZADORA1 5TRANSPORTADOR GIRATORIO GRANDE 1 6TRANSPORTADOR GIRATORIO PEQUEÑO 1 7COLOCADOR DE VÁLVULAS1 8PAREDES DE CABINA1 9TANQUE DE CAPSAICINA1

38 Implementación de Maquina de Control de Calidad No.NOMBRE DE PIEZACANTIDAD 1TAMBOR ROTATORIO1 2NIQUELINA1 3PISCINA1 4TRANSPORTADOR GIRATORIO 1 5CORREDERA PARA ENVASES1

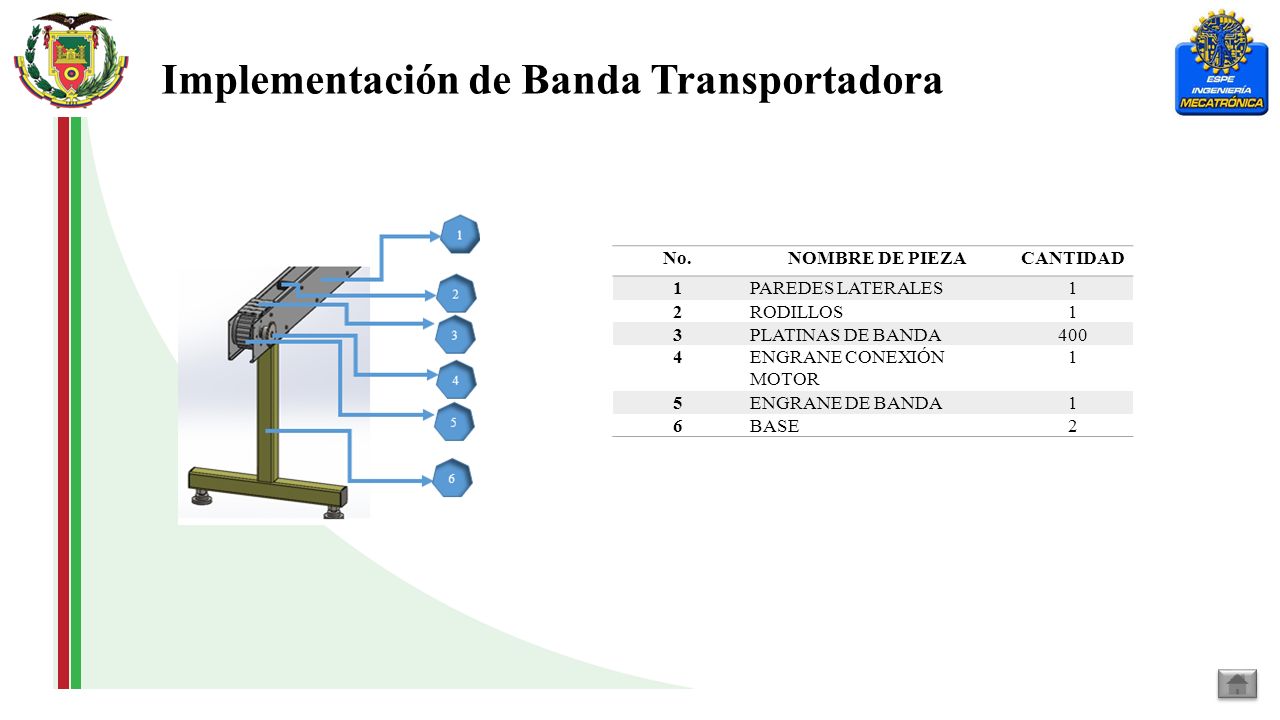

39 Implementación de Banda Transportadora No.NOMBRE DE PIEZACANTIDAD 1PAREDES LATERALES1 2RODILLOS1 3PLATINAS DE BANDA400 4ENGRANE CONEXIÓN MOTOR 1 5ENGRANE DE BANDA1 6BASE2

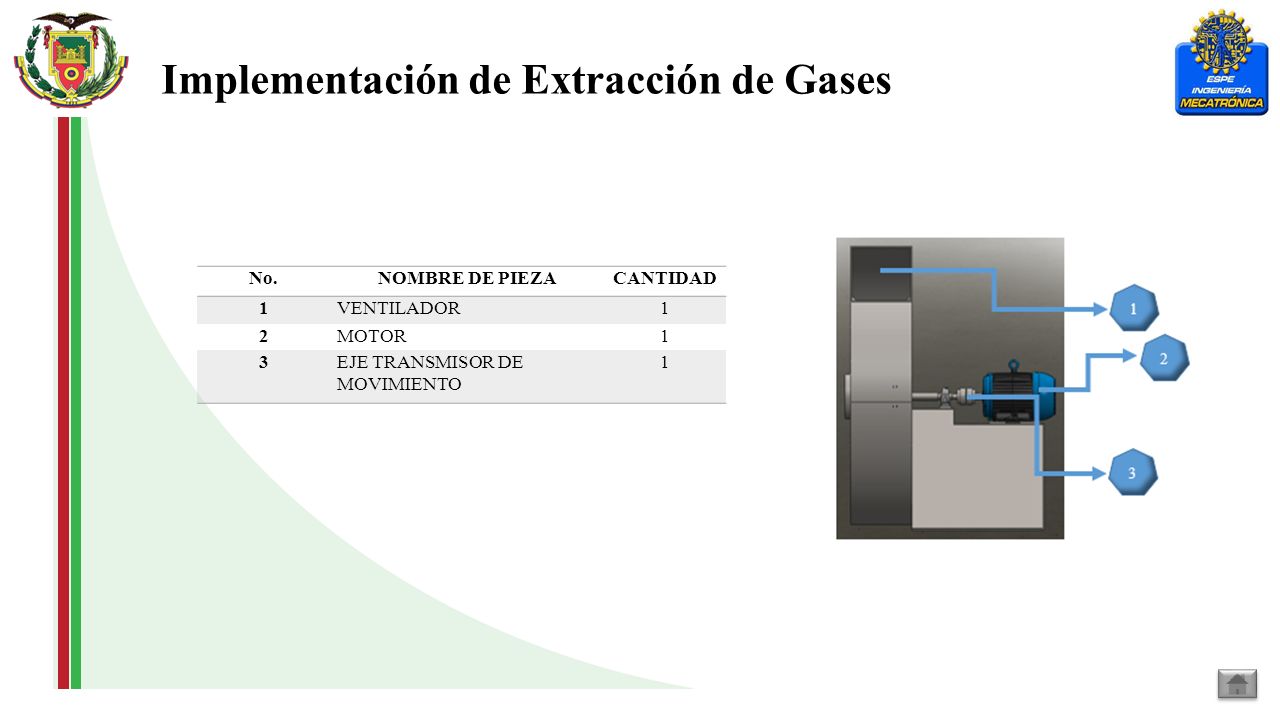

40 Implementación de Extracción de Gases No.NOMBRE DE PIEZACANTIDAD 1VENTILADOR1 2MOTOR1 3EJE TRANSMISOR DE MOVIMIENTO 1

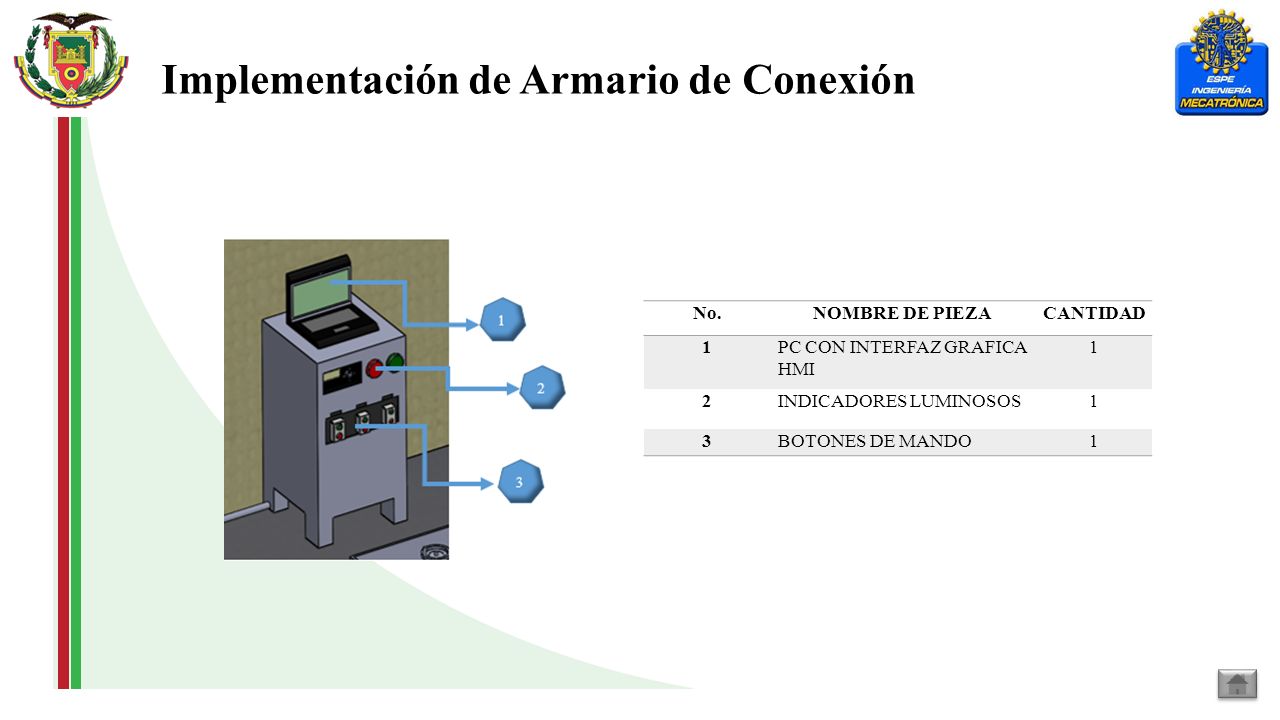

41 Implementación de Armario de Conexión No.NOMBRE DE PIEZACANTIDAD 1PC CON INTERFAZ GRAFICA HMI 1 2INDICADORES LUMINOSOS1 3BOTONES DE MANDO1

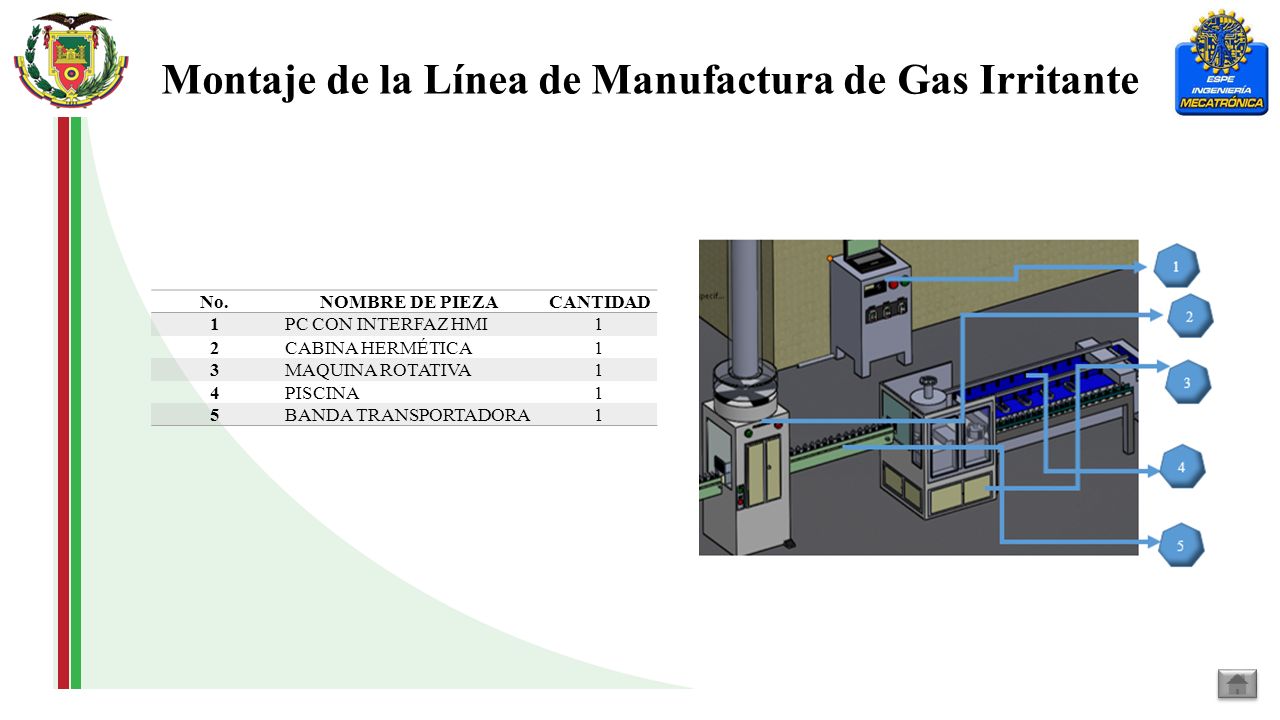

42 Montaje de la Línea de Manufactura de Gas Irritante No.NOMBRE DE PIEZACANTIDAD 1PC CON INTERFAZ HMI1 2CABINA HERMÉTICA1 3MAQUINA ROTATIVA1 4PISCINA1 5BANDA TRANSPORTADORA1

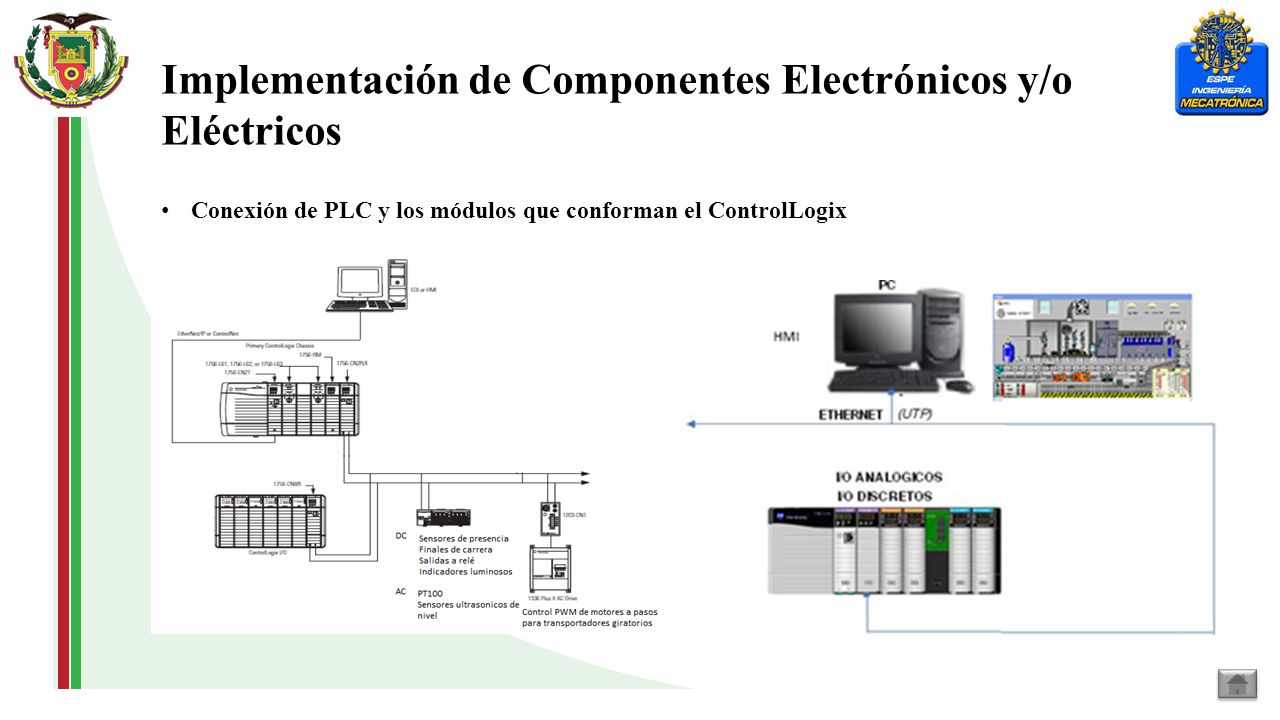

43 Implementación de Componentes Electrónicos y/o Eléctricos Conexión de PLC y los módulos que conforman el ControlLogix

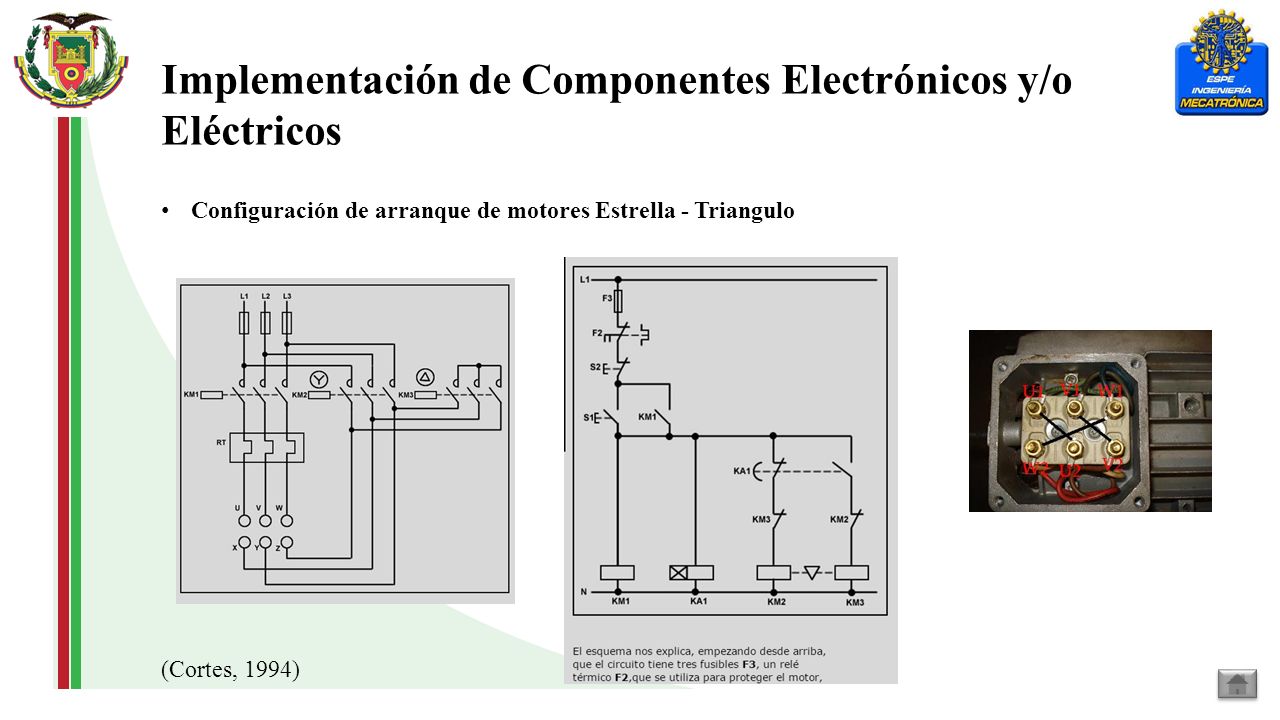

44 Implementación de Componentes Electrónicos y/o Eléctricos Configuración de arranque de motores Estrella - Triangulo (Cortes, 1994)

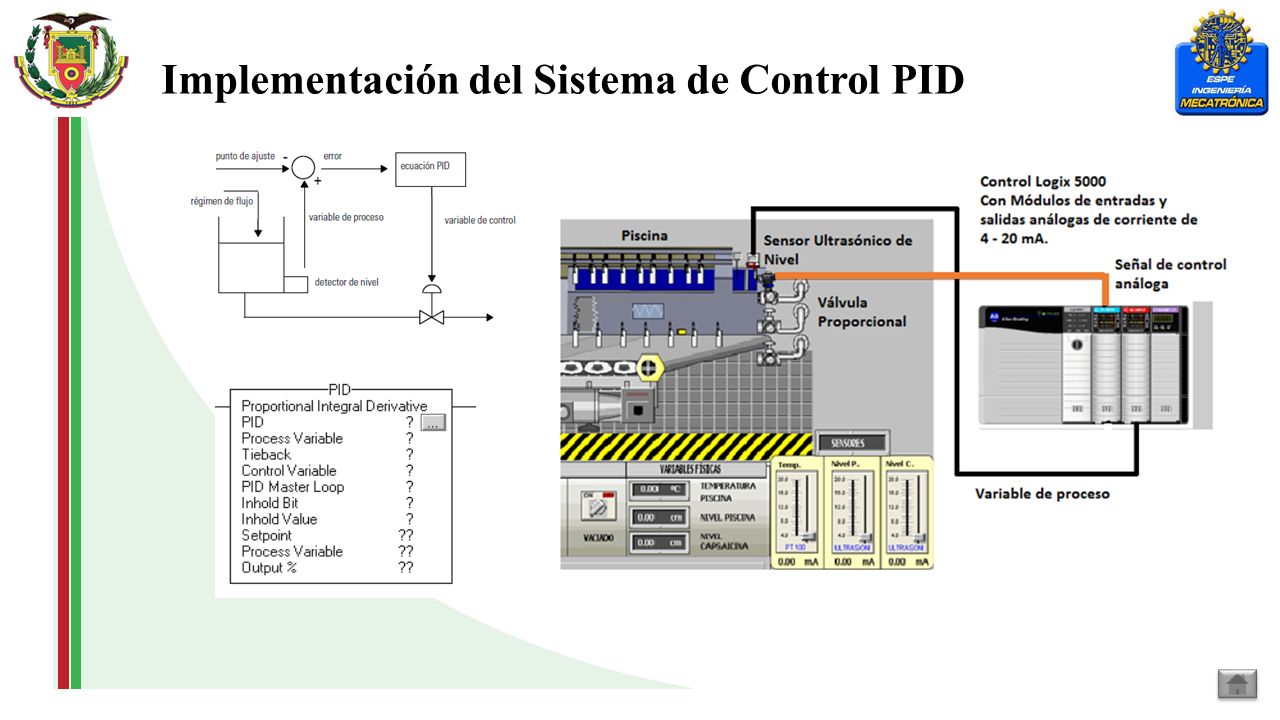

45 Implementación del Sistema de Control PID

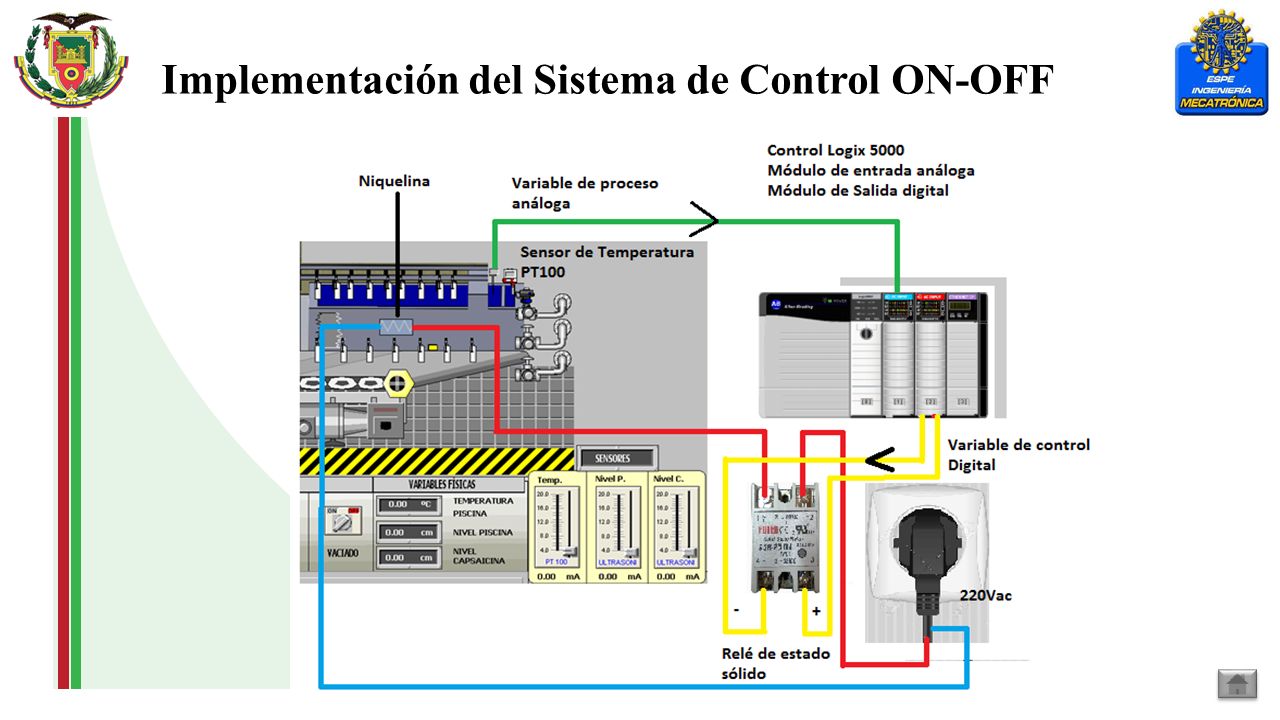

46 Implementación del Sistema de Control ON-OFF

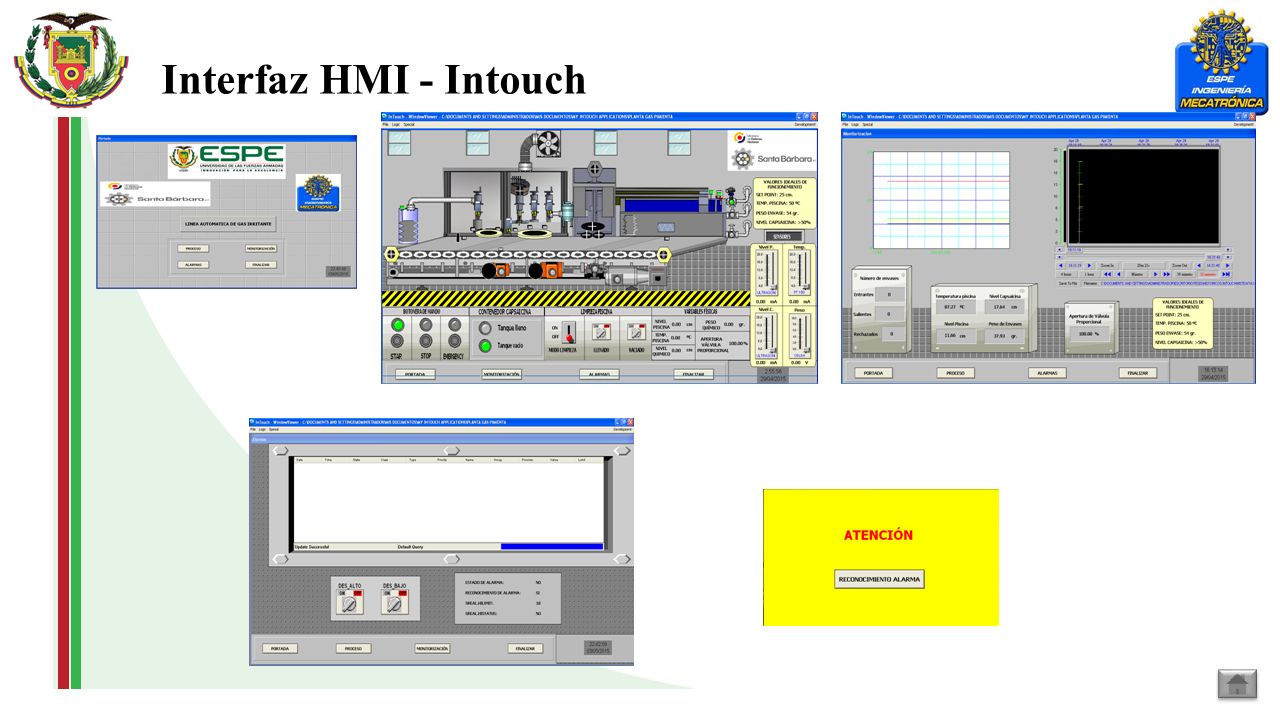

47 Interfaz HMI - Intouch

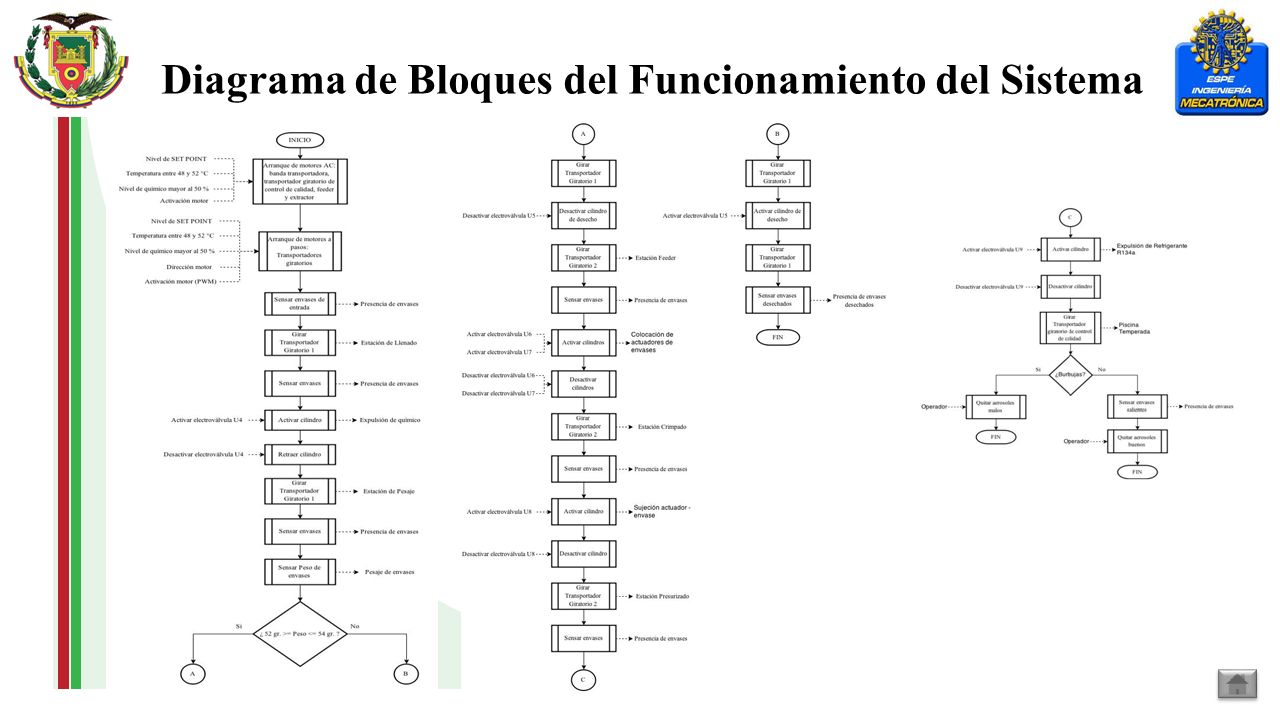

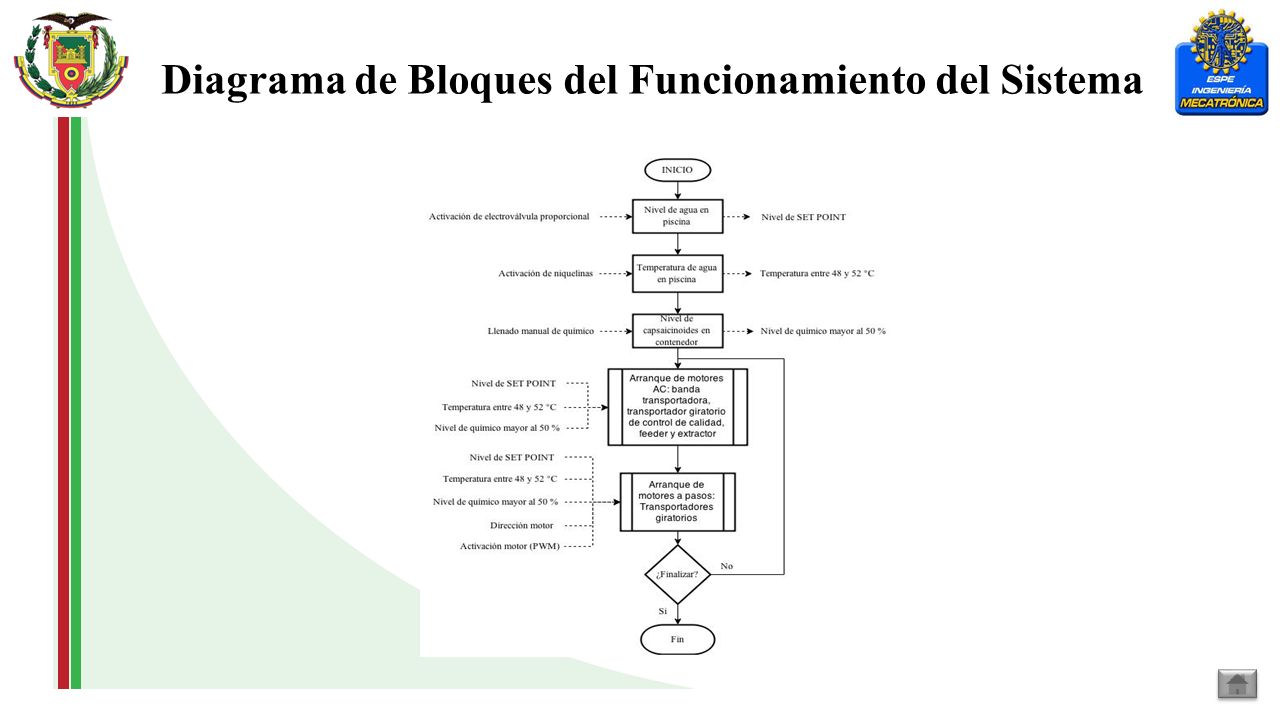

48 Diagrama de Bloques del Funcionamiento del Sistema

49

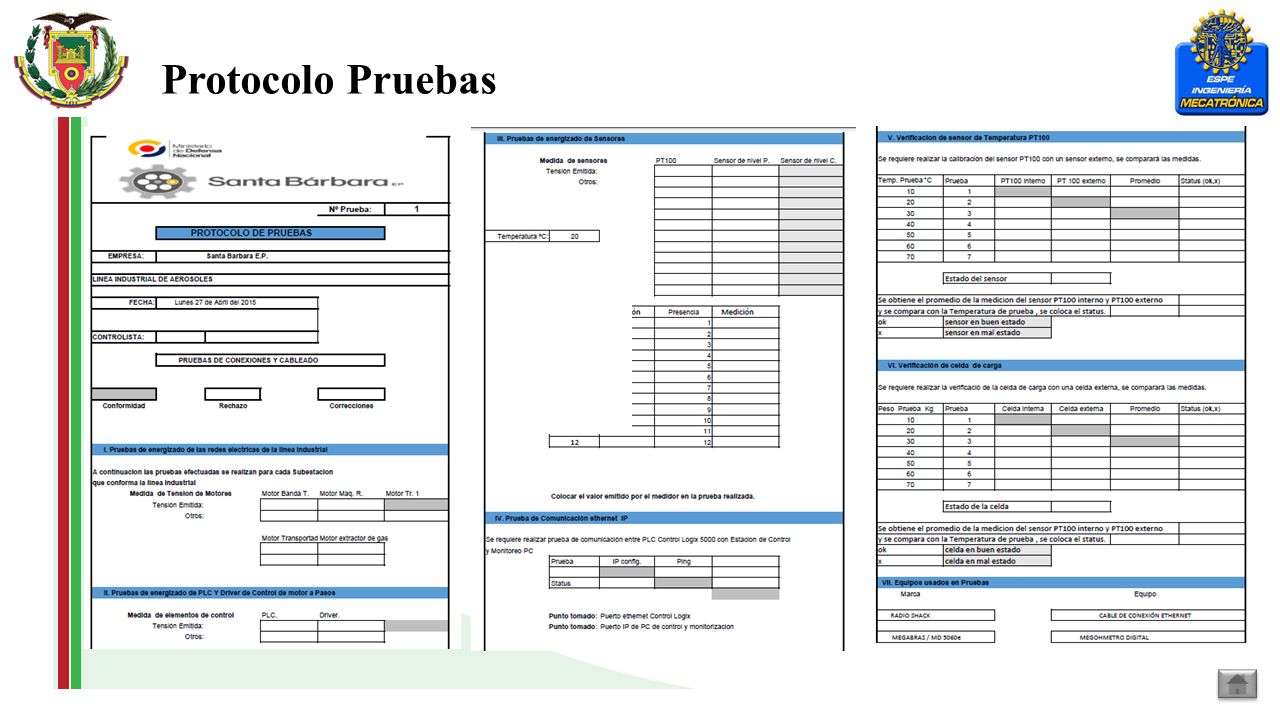

50 Protocolo Pruebas

51 …gracias por su atención

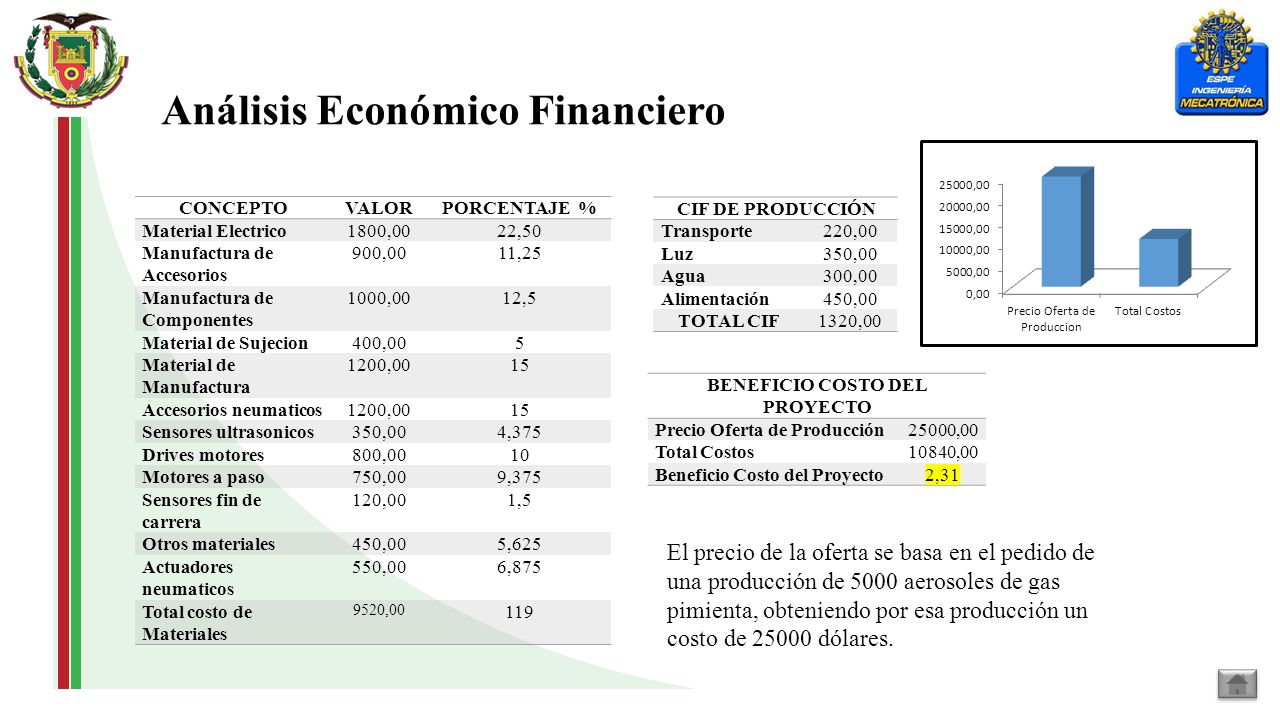

52 El precio de la oferta se basa en el pedido de una producción de 5000 aerosoles de gas pimienta, obteniendo por esa producción un costo de 25000 dólares. Análisis Económico Financiero CONCEPTOVALORPORCENTAJE % Material Electrico1800,0022,50 Manufactura de Accesorios 900,0011,25 Manufactura de Componentes 1000,0012,5 Material de Sujecion400,005 Material de Manufactura 1200,0015 Accesorios neumaticos1200,0015 Sensores ultrasonicos350,004,375 Drives motores800,0010 Motores a paso750,009,375 Sensores fin de carrera 120,001,5 Otros materiales450,005,625 Actuadores neumaticos 550,006,875 Total costo de Materiales 9520,00 119 CIF DE PRODUCCIÓN Transporte220,00 Luz350,00 Agua300,00 Alimentación450,00 TOTAL CIF1320,00 BENEFICIO COSTO DEL PROYECTO Precio Oferta de Producción25000,00 Total Costos10840,00 Beneficio Costo del Proyecto2,31

53 …gracias por su atención

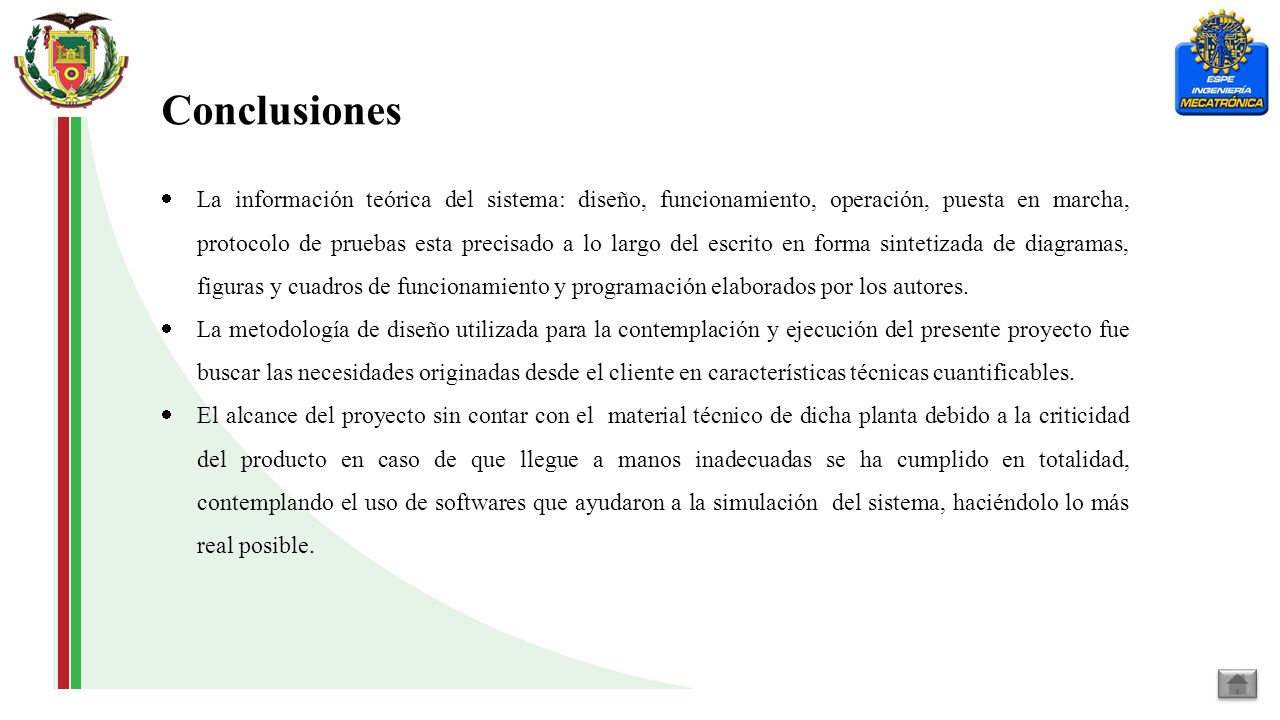

54 Conclusiones  La información teórica del sistema: diseño, funcionamiento, operación, puesta en marcha, protocolo de pruebas esta precisado a lo largo del escrito en forma sintetizada de diagramas, figuras y cuadros de funcionamiento y programación elaborados por los autores.  La metodología de diseño utilizada para la contemplación y ejecución del presente proyecto fue buscar las necesidades originadas desde el cliente en características técnicas cuantificables.  El alcance del proyecto sin contar con el material técnico de dicha planta debido a la criticidad del producto en caso de que llegue a manos inadecuadas se ha cumplido en totalidad, contemplando el uso de softwares que ayudaron a la simulación del sistema, haciéndolo lo más real posible.

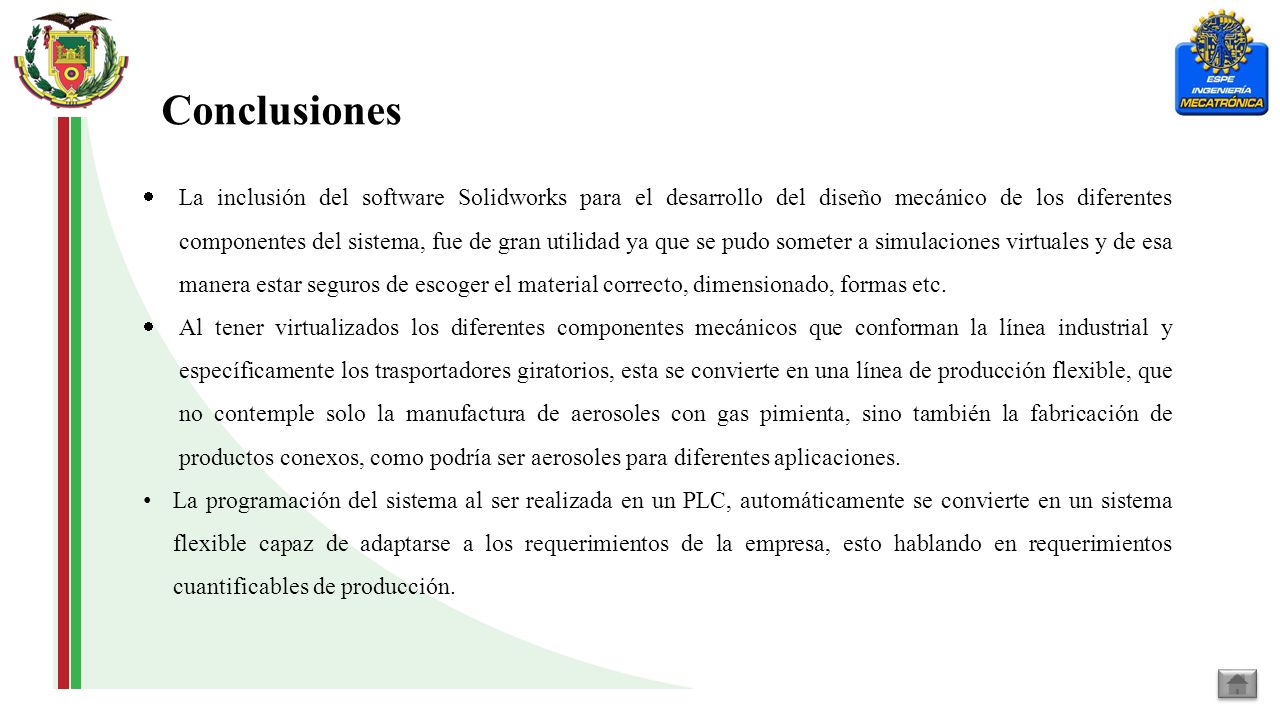

55 Conclusiones  La inclusión del software Solidworks para el desarrollo del diseño mecánico de los diferentes componentes del sistema, fue de gran utilidad ya que se pudo someter a simulaciones virtuales y de esa manera estar seguros de escoger el material correcto, dimensionado, formas etc.  Al tener virtualizados los diferentes componentes mecánicos que conforman la línea industrial y específicamente los trasportadores giratorios, esta se convierte en una línea de producción flexible, que no contemple solo la manufactura de aerosoles con gas pimienta, sino también la fabricación de productos conexos, como podría ser aerosoles para diferentes aplicaciones. La programación del sistema al ser realizada en un PLC, automáticamente se convierte en un sistema flexible capaz de adaptarse a los requerimientos de la empresa, esto hablando en requerimientos cuantificables de producción.
