SIMBOLOGIA. Dentro de los semiconductores de potencia se suele emplear la siguiente simbolog í a para los par á metros:

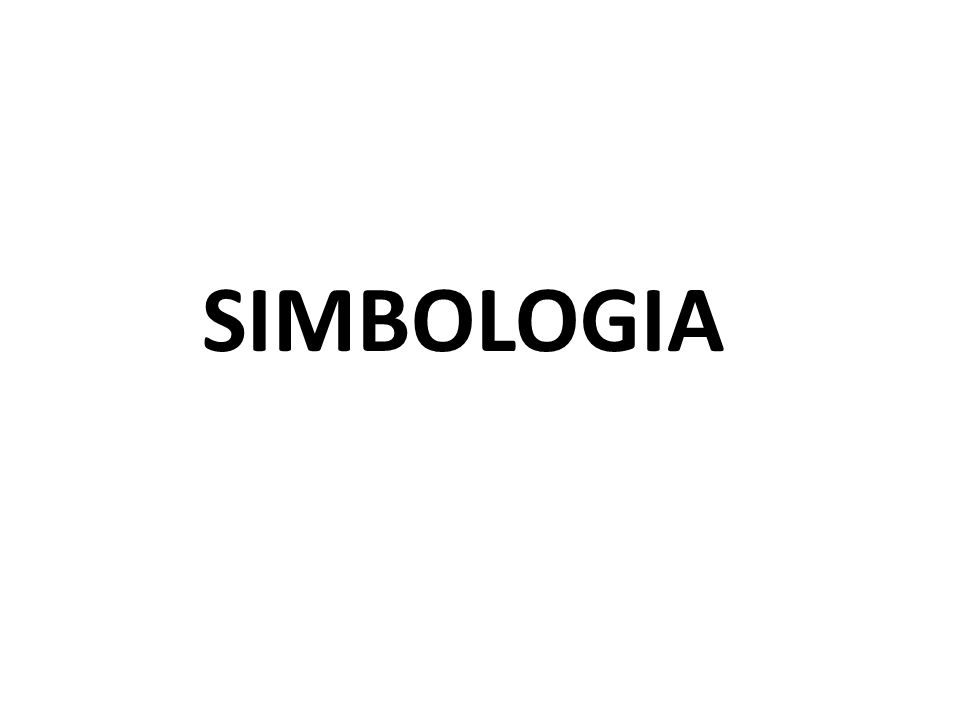

SIMBOLOGIA

Dentro de los semiconductores de potencia se suele emplear la siguiente simbolog í a para los par á metros:

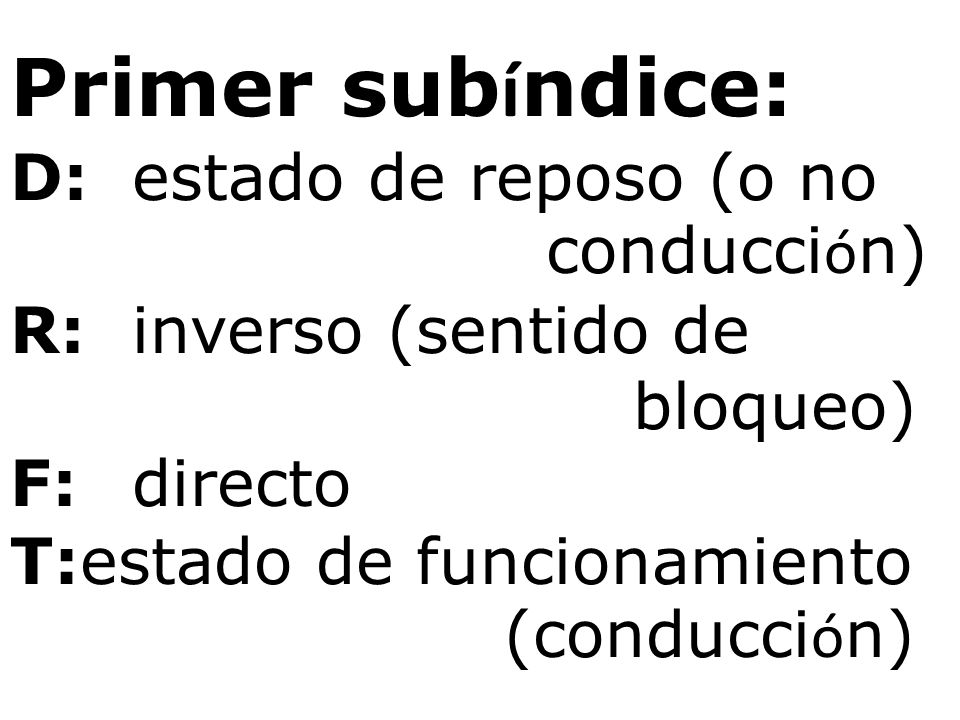

Primer sub í ndice: D:estado de reposo (o no 1 conducci ó n) R:inverso (sentido de AAAAAA bloqueo) F:directo T:estado de funcionamiento A (conducci ó n)

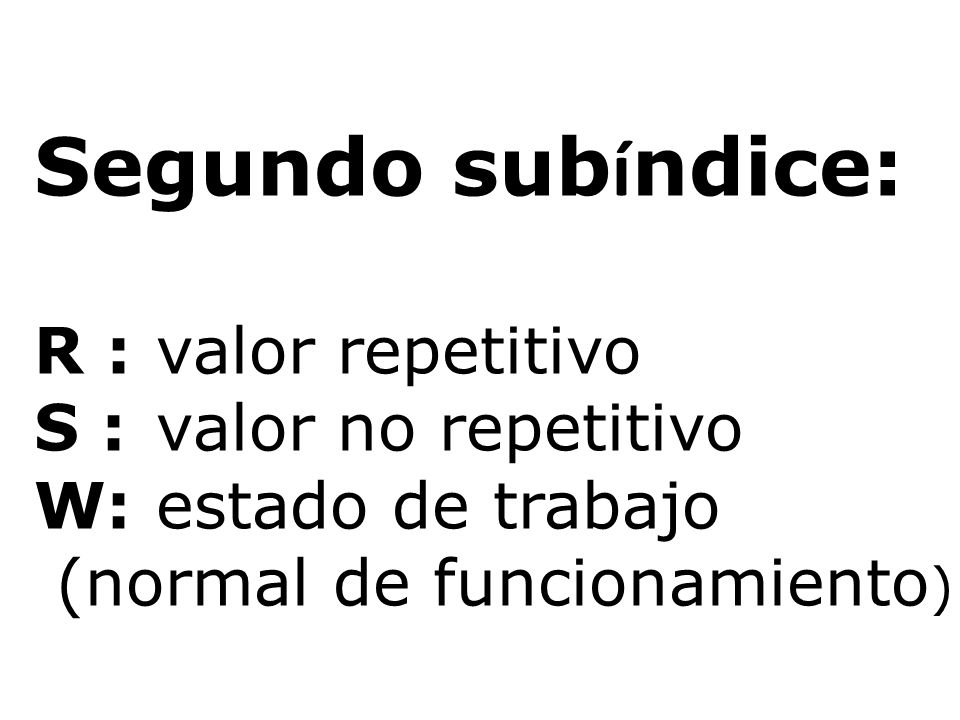

Segundo sub í ndice: R :valor repetitivo S :valor no repetitivo W:estado de trabajo (normal de funcionamiento )

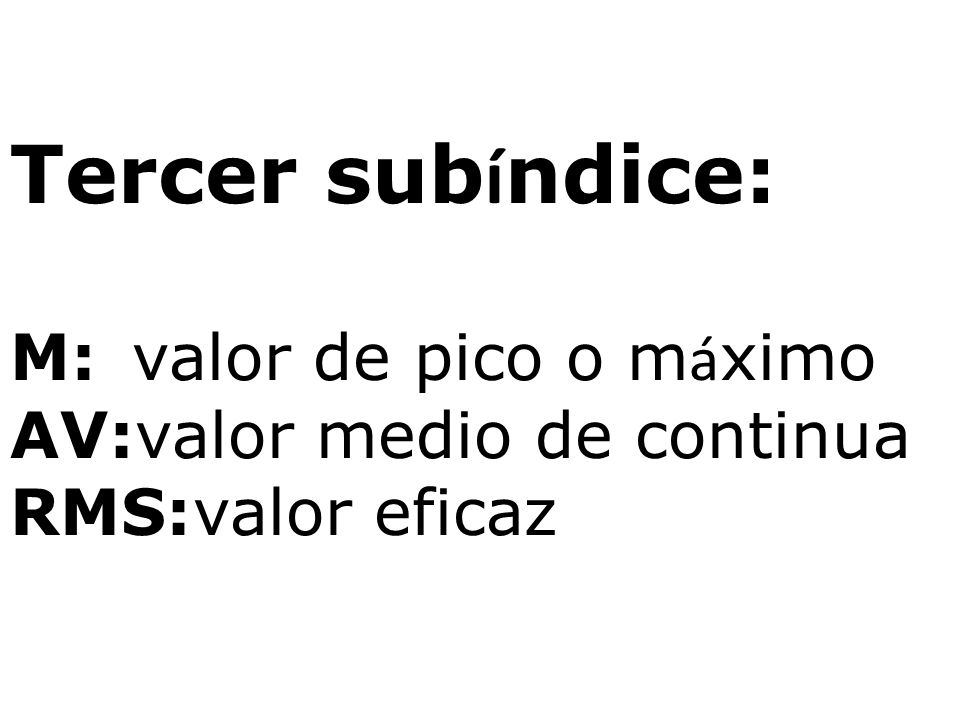

Tercer sub í ndice: M:valor de pico o m á ximo AV:valor medio de continua RMS:valor eficaz

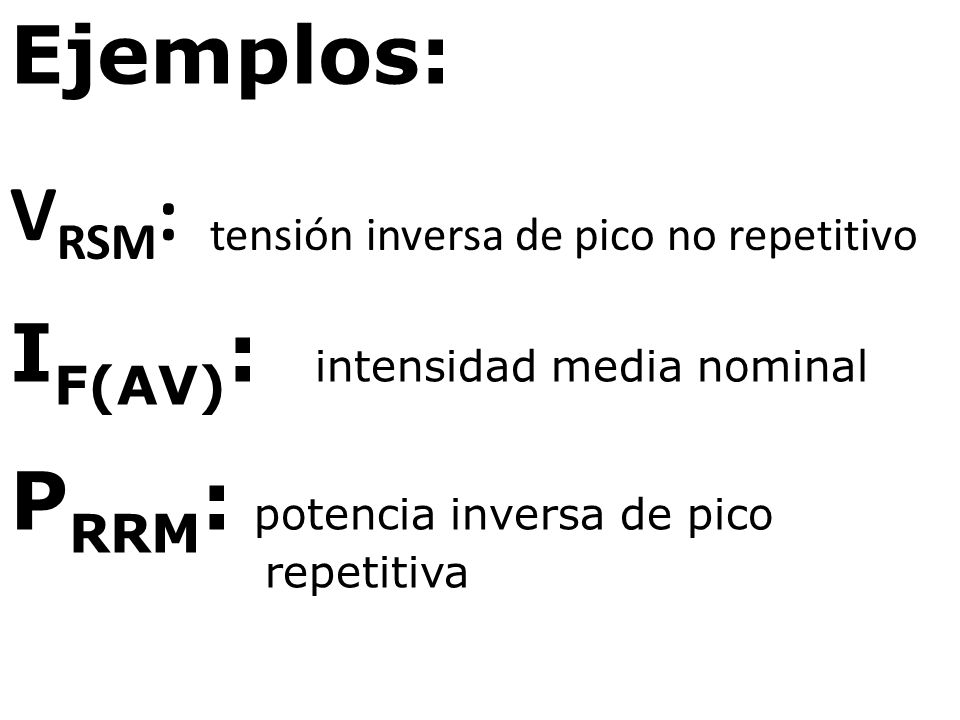

Ejemplos: V RSM : tensión inversa de pico no repetitivo I F(AV) : intensidad media nominal P RRM : potencia inversa de pico repetitiva

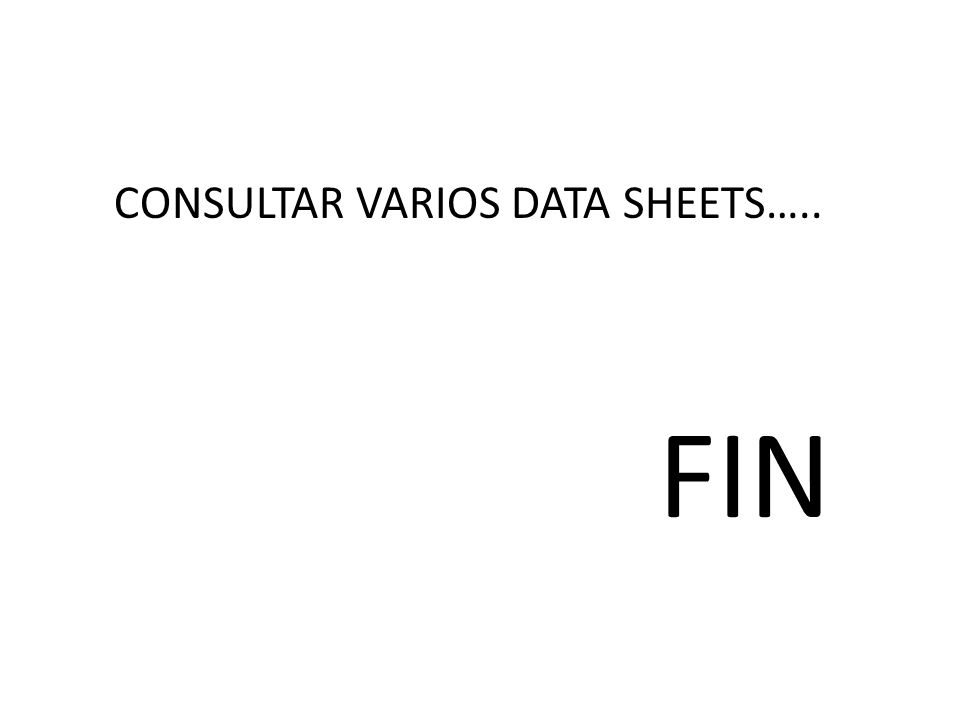

CONSULTAR VARIOS DATA SHEETS….. FIN
