CAMMESA Proyecto y Auditoría SMEC AGUEERA - Charla Anual Proyecto y Auditoría SMEC AGUEERA - Charla Anual Sistemas de Mediciones de Energía Gerencia de Análisis y Control Global 15 de octubre de 2015

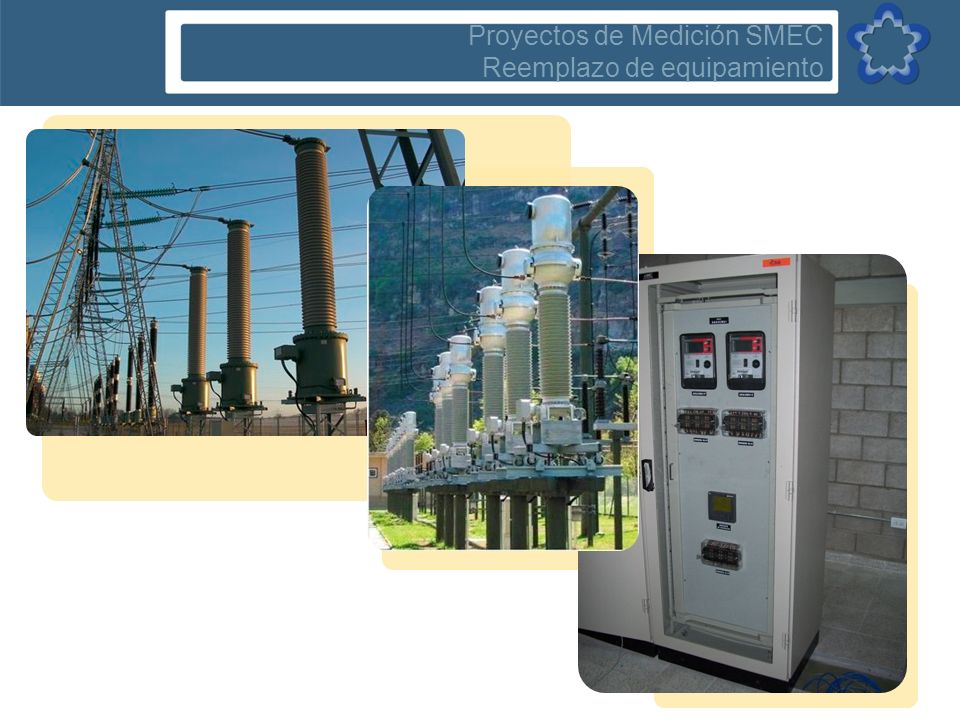

2 Proyectos de Medición SMEC Reemplazo de equipamiento

3 Formulario de Proyecto SMEC

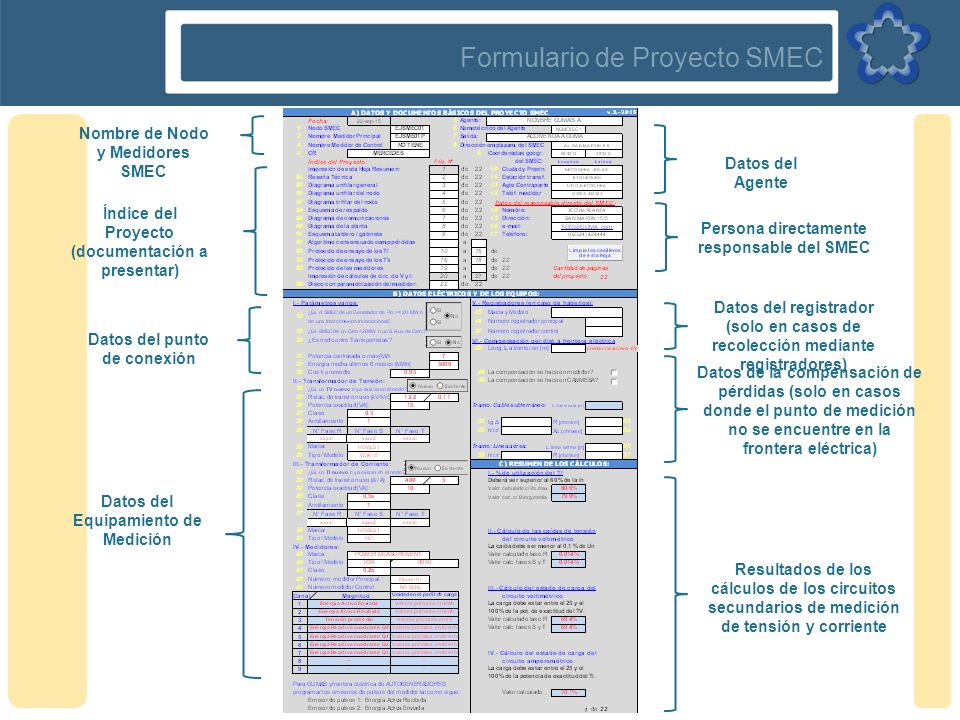

Nombre de Nodo y Medidores SMEC Datos del Agente Índice del Proyecto (documentación a presentar) Persona directamente responsable del SMEC Datos del registrador (solo en casos de recolección mediante registradores) Datos del punto de conexión Datos de la compensación de pérdidas (solo en casos donde el punto de medición no se encuentre en la frontera eléctrica) Datos del Equipamiento de Medición Resultados de los cálculos de los circuitos secundarios de medición de tensión y corriente

4 Formulario de Proyecto SMEC

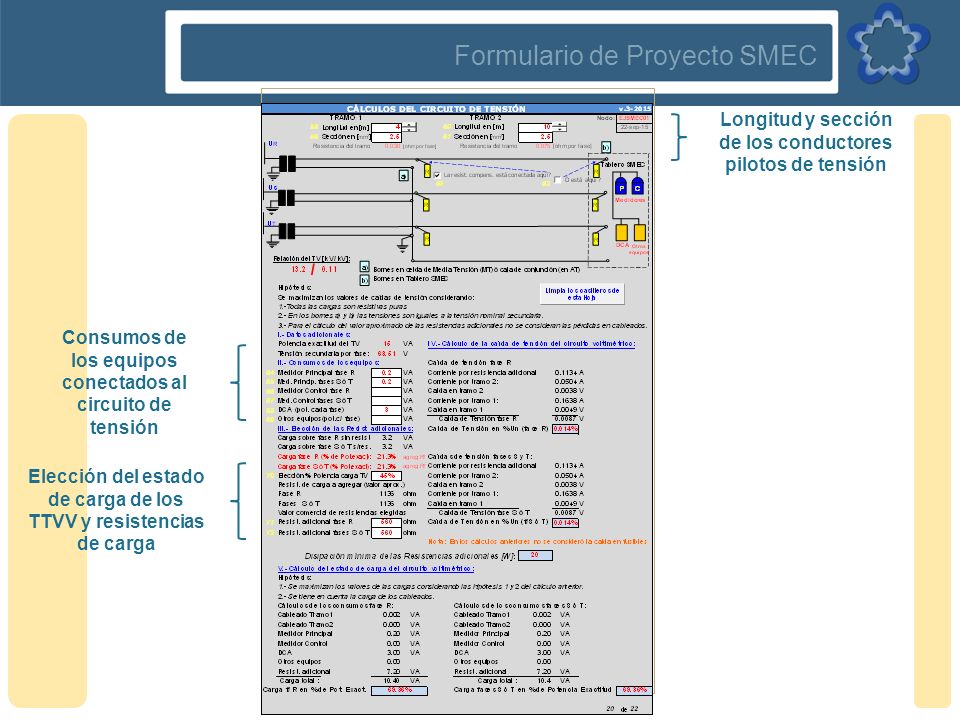

Longitud y sección de los conductores pilotos de tensión Consumos de los equipos conectados al circuito de tensión Elección del estado de carga de los TTVV y resistencias de carga

5 Formulario de Proyecto SMEC

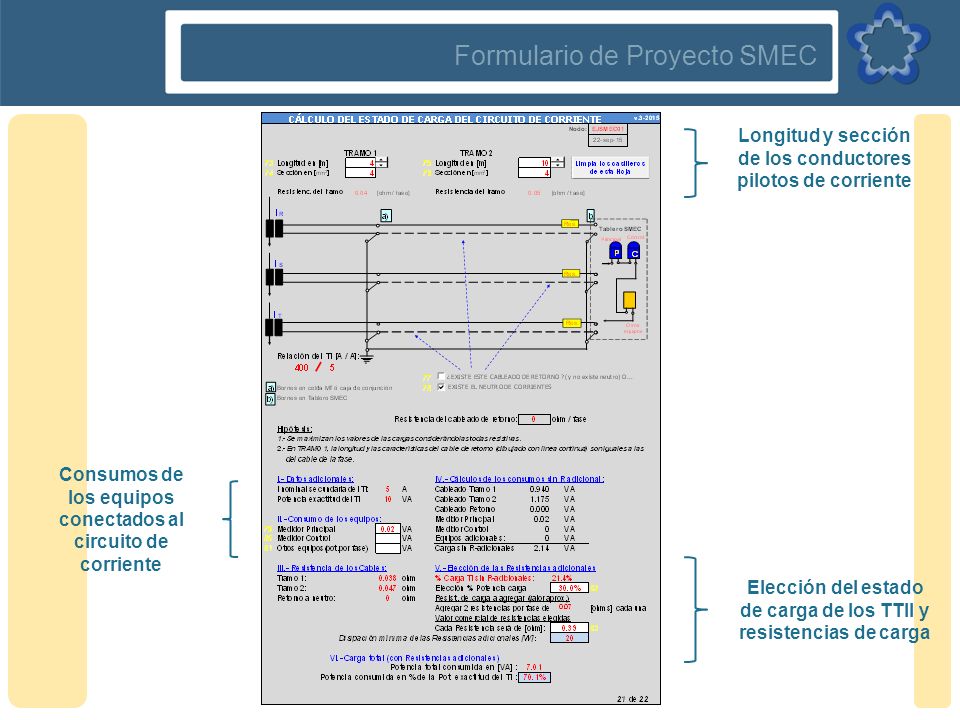

Longitud y sección de los conductores pilotos de corriente Consumos de los equipos conectados al circuito de corriente Elección del estado de carga de los TTII y resistencias de carga

6 Documentación a presentar a CAMMESA para un nuevo nodo SMEC

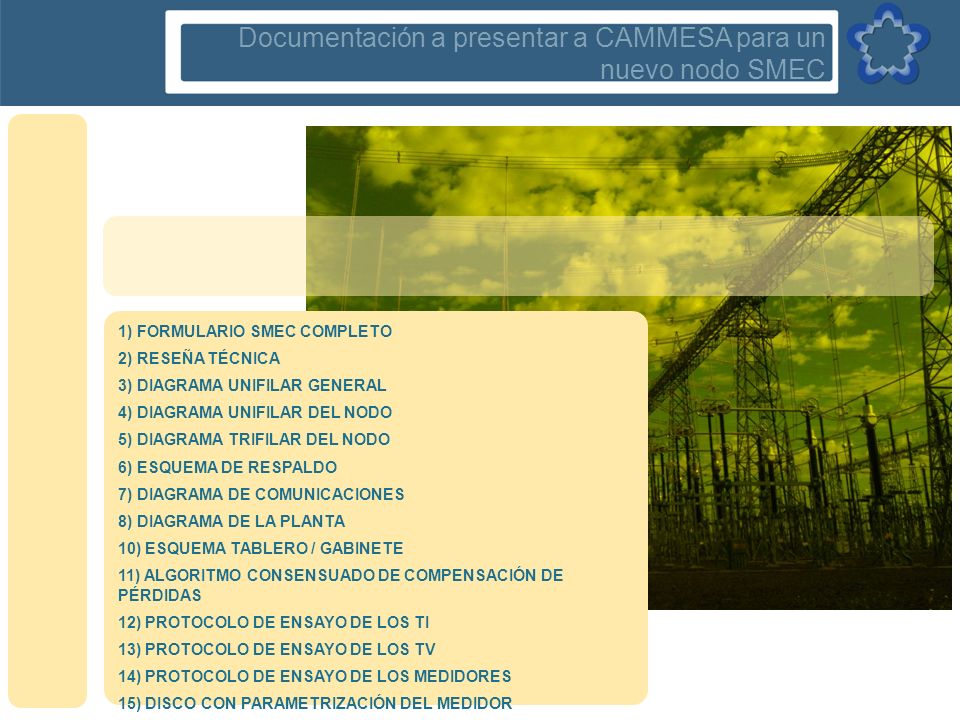

1) FORMULARIO SMEC COMPLETO 2) RESEÑA TÉCNICA 3) DIAGRAMA UNIFILAR GENERAL 4) DIAGRAMA UNIFILAR DEL NODO 5) DIAGRAMA TRIFILAR DEL NODO 6) ESQUEMA DE RESPALDO 7) DIAGRAMA DE COMUNICACIONES 8) DIAGRAMA DE LA PLANTA 10) ESQUEMA TABLERO / GABINETE 11) ALGORITMO CONSENSUADO DE COMPENSACIÓN DE PÉRDIDAS 12) PROTOCOLO DE ENSAYO DE LOS TI 13) PROTOCOLO DE ENSAYO DE LOS TV 14) PROTOCOLO DE ENSAYO DE LOS MEDIDORES 15) DISCO CON PARAMETRIZACIÓN DEL MEDIDOR

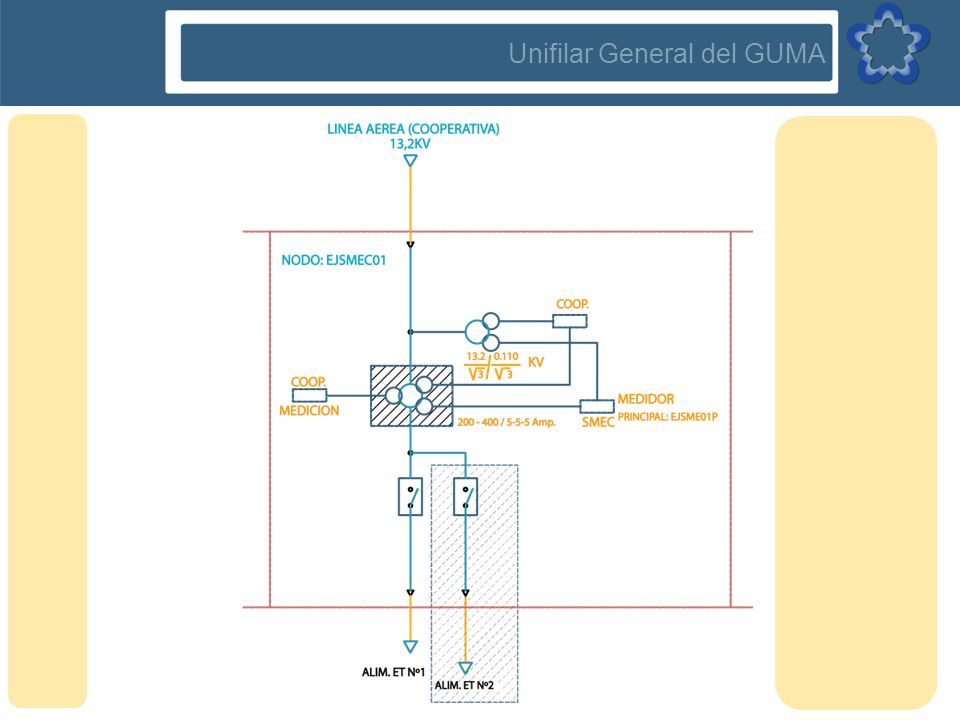

7 Unifilar General del GUMA

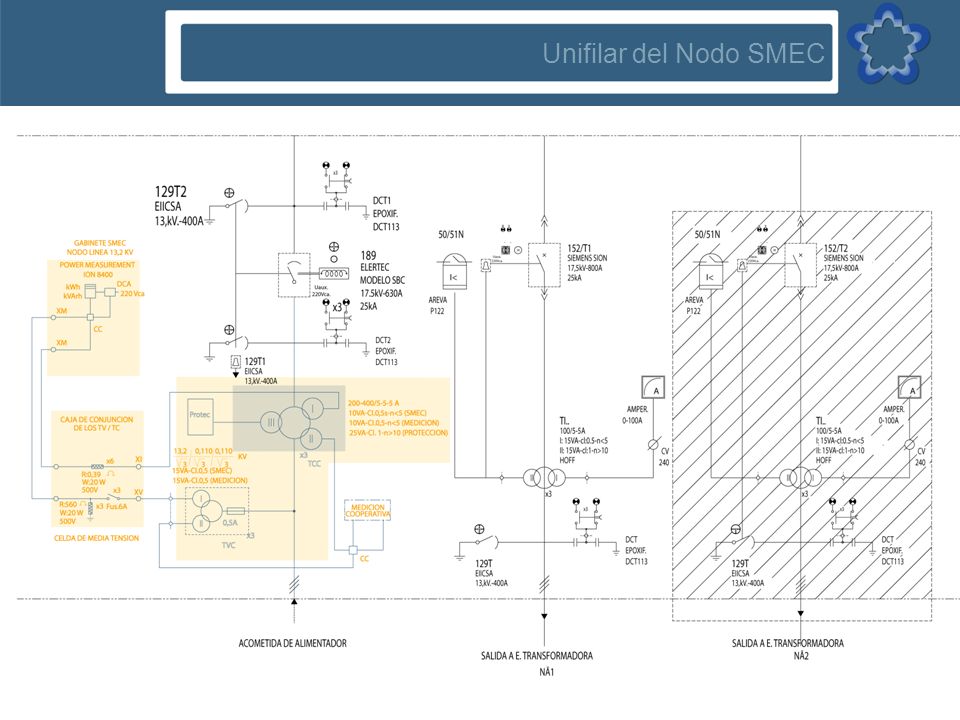

8 Unifilar del Nodo SMEC

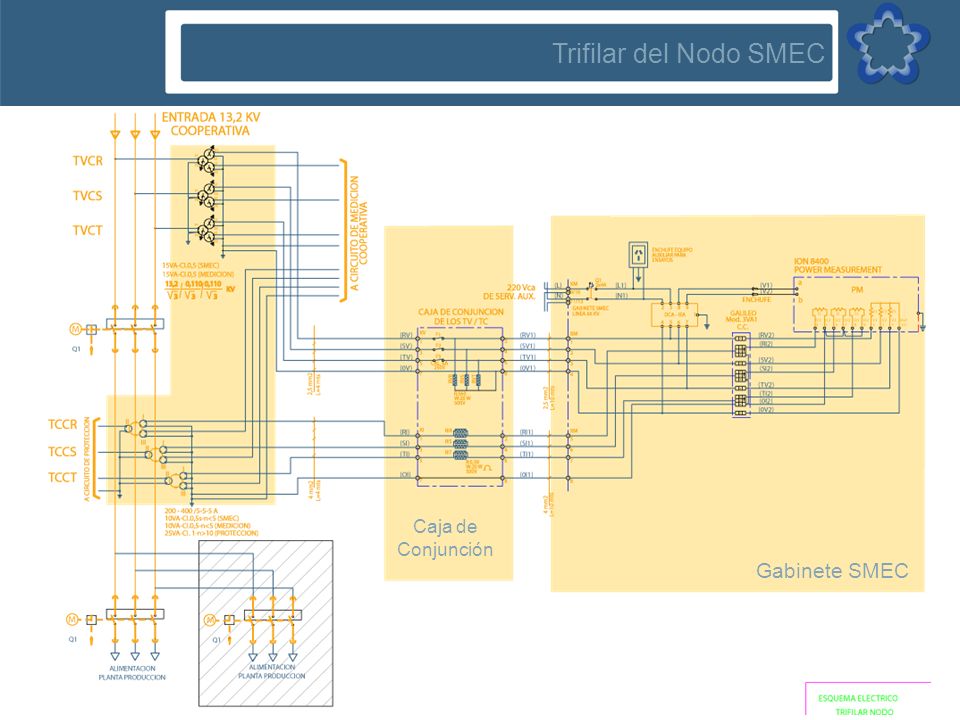

9 Trifilar del Nodo SMEC Caja de Conjunción Gabinete SMEC

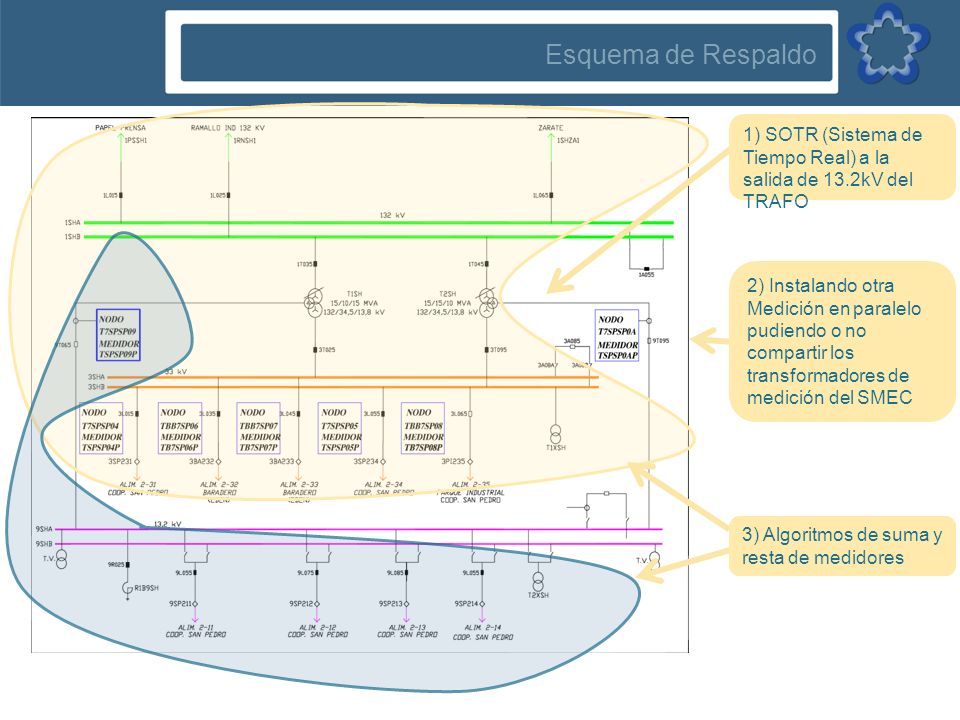

10 Esquema de Respaldo 1) SOTR (Sistema de Tiempo Real) a la salida de 13.2kV del TRAFO 2) Instalando otra Medición en paralelo pudiendo o no compartir los transformadores de medición del SMEC 3) Algoritmos de suma y resta de medidores

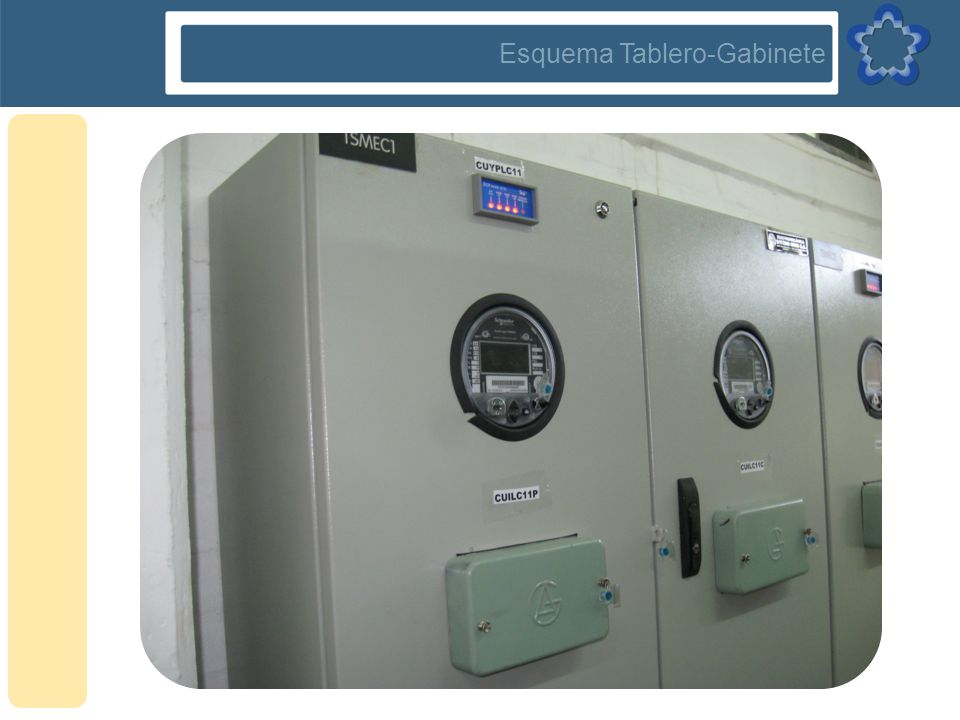

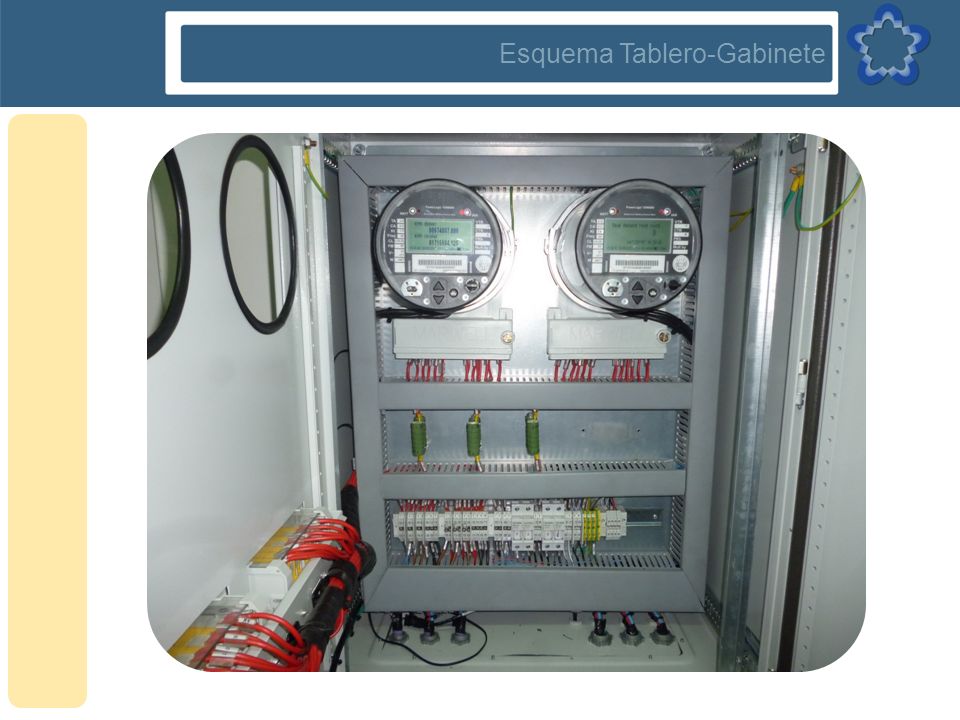

11 Esquema Tablero-Gabinete

12 Esquema Tablero-Gabinete

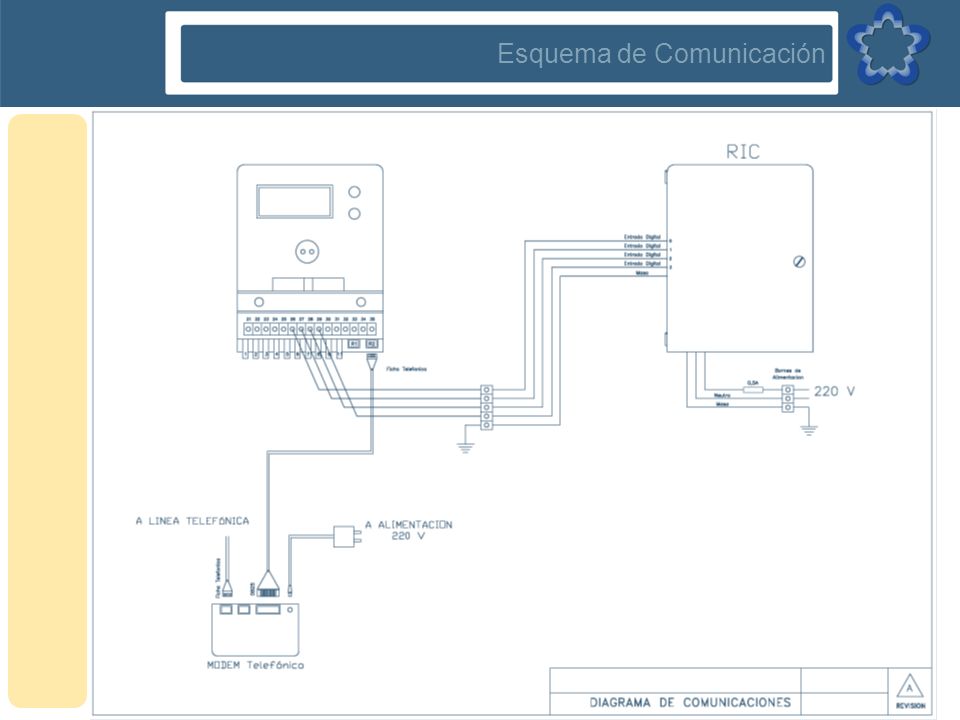

13 Esquema de Comunicación

14 Formulario de Proyecto SMEC Anexo Normativo

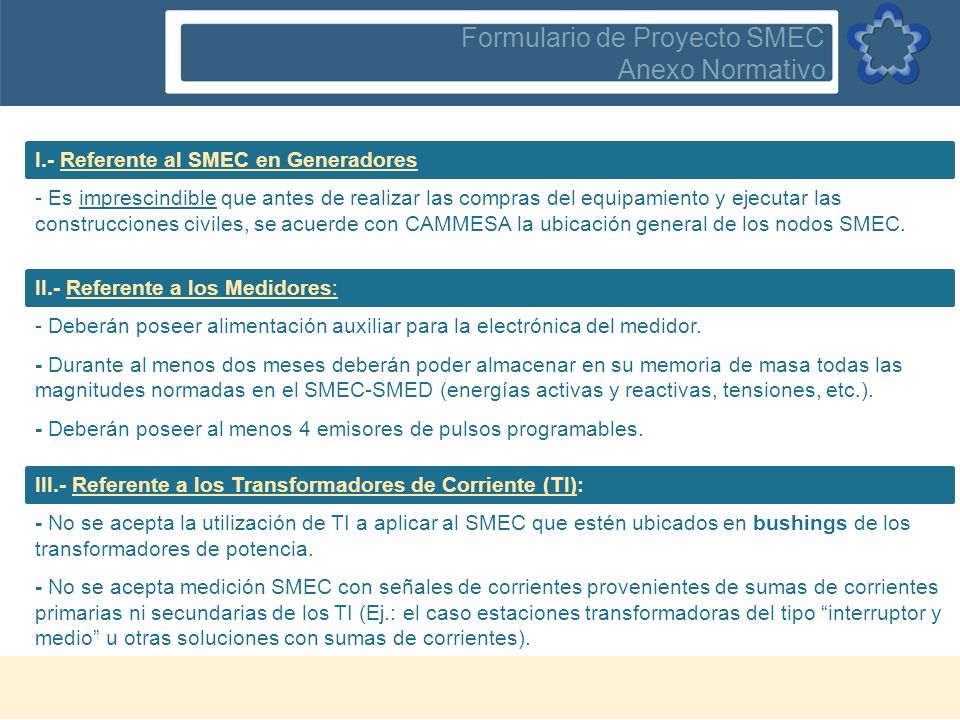

I.- Referente al SMEC en Generadores - Es imprescindible que antes de realizar las compras del equipamiento y ejecutar las construcciones civiles, se acuerde con CAMMESA la ubicación general de los nodos SMEC. II.- Referente a los Medidores: - Deberán poseer alimentación auxiliar para la electrónica del medidor. - Durante al menos dos meses deberán poder almacenar en su memoria de masa todas las magnitudes normadas en el SMEC-SMED (energías activas y reactivas, tensiones, etc.). - Deberán poseer al menos 4 emisores de pulsos programables. III.- Referente a los Transformadores de Corriente (TI): - No se acepta la utilización de TI a aplicar al SMEC que estén ubicados en bushings de los transformadores de potencia. - No se acepta medición SMEC con señales de corrientes provenientes de sumas de corrientes primarias ni secundarias de los TI (Ej.: el caso estaciones transformadoras del tipo “interruptor y medio” u otras soluciones con sumas de corrientes).

15 Formulario de proyecto SMEC Anexo Normativo
IV.- Referente a los Circuitos de Tensión y Corriente: imprescindible que antes de realizar las - Se deberá utilizar un único juego de fusibles para la protección de los circuitos de tensión de medición (medidores, DCA, resistencias adicionales, etc.) - Para que las caídas de tensión sean mínimas, los fusibles deberán ser normalizados y de excelente calidad. - No se admite la utilización de interruptores termo-magnéticos. - En los circuitos de corriente, se deberán utilizar 2 resistencias en paralelo (por cada fase). V.- Referente al gabinete SMEC : Recomendaciones a tener en cuenta: - Instalar en las cercanías del gabinete un tomacorrientes para 220 V. - Respetar las alturas máximas y mínimas de instalación de los equipos (medidores, borneras, etc.). - Instalar la ficha de llegada de la línea telefónica fuera del gabinete SMEC.

16 Documentación a presentar a CAMMESA por reemplazo o reforma del equipamiento SMEC
A continuación se lista un resumen del Procedimiento que regula la documentación a enviar a CAMMESA por el reemplazo o reformas del equipamiento SMEC. Reemplazo de medidor SMEC: Reemplazo de transformadores de medición: Traslado o reemplazo de la ubicación del punto de medición, celdas de medición y/o cableados en los circuitos del SMEC: Reemplazo de gabinete SMEC Reemplazo y/o reformas del sistema de comunicaciones del punto de medición SMEC Reemplazo del esquema de Respaldo del SMEC

17 Ejemplo de documentación por reemplazo de medidor SMEC en el nodo:

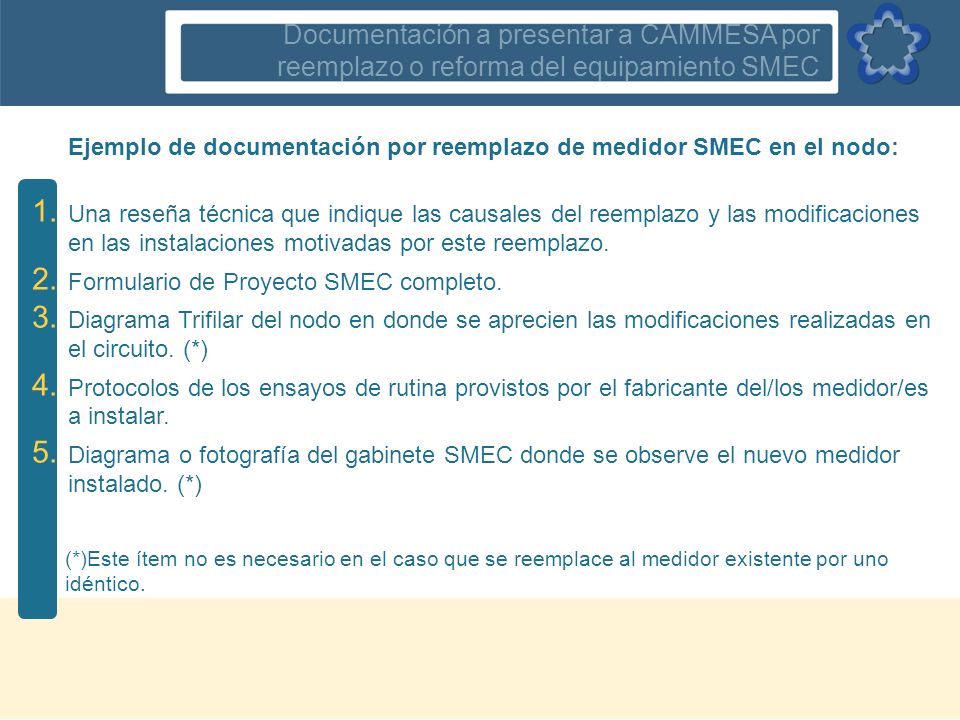

Documentación a presentar a CAMMESA por reemplazo o reforma del equipamiento SMEC Ejemplo de documentación por reemplazo de medidor SMEC en el nodo: Una reseña técnica que indique las causales del reemplazo y las modificaciones en las instalaciones motivadas por este reemplazo. Formulario de Proyecto SMEC completo. Diagrama Trifilar del nodo en donde se aprecien las modificaciones realizadas en el circuito. (*) Protocolos de los ensayos de rutina provistos por el fabricante del/los medidor/es a instalar. Diagrama o fotografía del gabinete SMEC donde se observe el nuevo medidor instalado. (*) (*)Este ítem no es necesario en el caso que se reemplace al medidor existente por uno idéntico.

18 Auditorias en campo del SMEC

19 Auditorias en Campo del Sistema SMEC
1. Habilitación y/o Rehabilitación Comercial: - Las Habilitaciones son las auditorias de puesta en marcha del punto de medición. - Las Rehabilitaciones son auditorias que se realizan por reemplazo de equipamiento en nodos que ya poseen Habilitación Comercial. 2. Mantenimiento de la Calidad de la Medición: - Sirven para verificar que el punto de medición continúe en las mismas condiciones en las que fue Habilitado Comercialmente. 3. Recolección Local de datos faltantes (Lecturas en Campo): - Cuando los datos no llegan a CAMMESA por recolección normal deben ser leídos manualmente en campo desde los medidores SMEC. 4. Sincronización Horaria: - Se ajusta el horario de aquellos medidores que poseen discrepancia con la hora oficial.

20 Tareas Complementarias Tareas Complementarias
Diseño del Esquema de Auditoría Externa del SMEC AUDITOR GENERAL Verifica lo actuado por los Operadores Técnicos ZONA NORTE ZONA NORTE ZONA SUR Operador Técnico Calidad de medición Verifica 120 medidores / año Operador Técnico Calidad de medición Verifica 120 medidores / año ZONA SUR Operador Técnico Tareas Complementarias Habilitación Comercial Rehabilitación Comercial - Sincronización horaria - Lectura en campo Operador Técnico Tareas Complementarias Habilitación Comercial Rehabilitación Comercial - Sincronización horaria - Lectura en campo

21 Principales Verificaciones Realizadas en Auditorías SMEC:

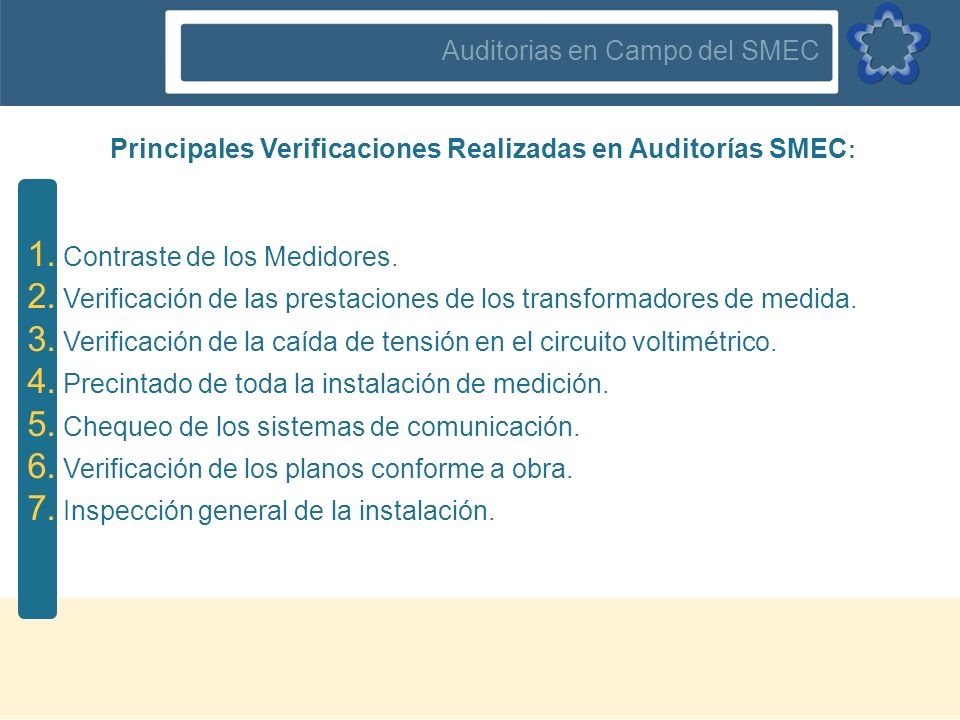

Auditorias en Campo del SMEC Principales Verificaciones Realizadas en Auditorías SMEC: Contraste de los Medidores. Verificación de las prestaciones de los transformadores de medida. Verificación de la caída de tensión en el circuito voltimétrico. Precintado de toda la instalación de medición. Chequeo de los sistemas de comunicación. Verificación de los planos conforme a obra. Inspección general de la instalación.

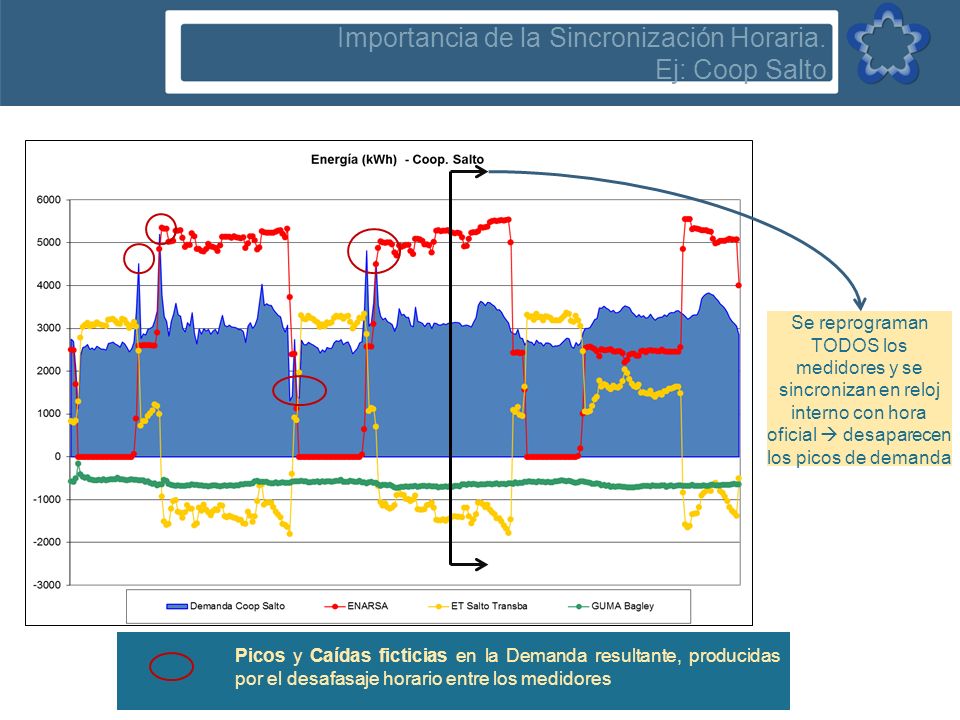

22 Importancia de la Sincronización Horaria. Ej: Coop Salto
TRANSBA La Demanda de la Coop. Salto surge de la suma algebraica de 3 medidores SMEC, de diferentes marcas. Coop. Salto GUMA Bagley Pta. Salto ENARSA

23 Importancia de la Sincronización Horaria. Ej: Coop Salto
Se reprograman TODOS los medidores y se sincronizan en reloj interno con hora oficial  desaparecen los picos de demanda Picos y Caídas ficticias en la Demanda resultante, producidas por el desafasaje horario entre los medidores

24 DETECCIÓN DE INCUMPLIMIENTO INICIO DE PENALIZACION

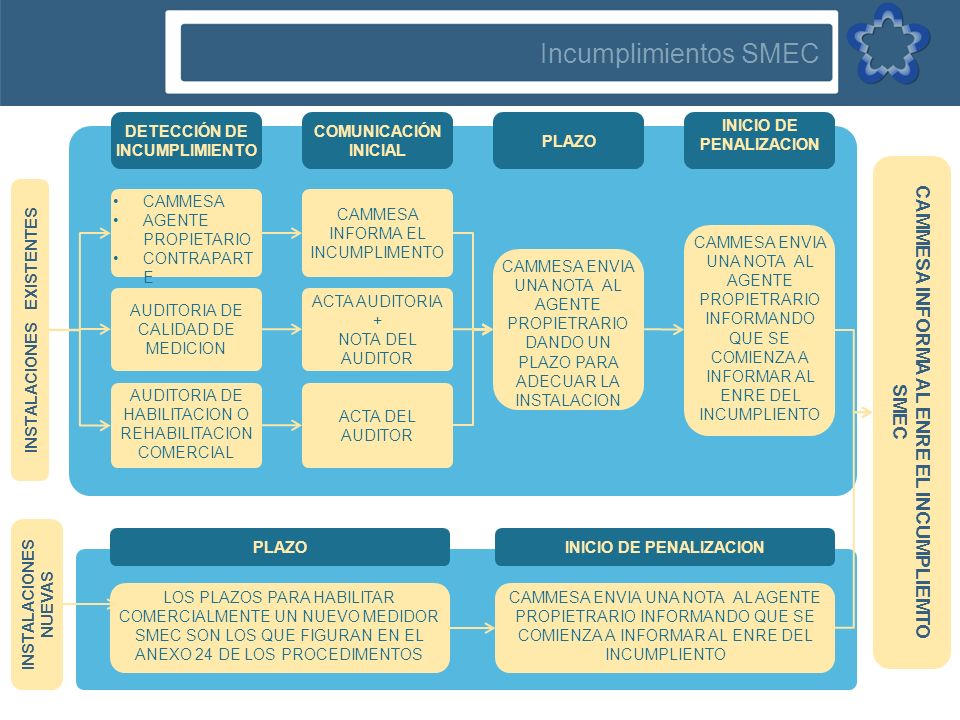

Incumplimientos SMEC CAMMESA AGENTE PROPIETARIO CONTRAPARTE AUDITORIA DE CALIDAD DE MEDICION AUDITORIA DE HABILITACION O REHABILITACION COMERCIAL DETECCIÓN DE INCUMPLIMIENTO ACTA AUDITORIA + NOTA DEL AUDITOR ACTA DEL AUDITOR COMUNICACIÓN INICIAL CAMMESA INFORMA EL INCUMPLIMENTO PLAZO CAMMESA ENVIA UNA NOTA AL AGENTE PROPIETRARIO DANDO UN PLAZO PARA ADECUAR LA INSTALACION CAMMESA ENVIA UNA NOTA AL AGENTE PROPIETRARIO INFORMANDO QUE SE COMIENZA A INFORMAR AL ENRE DEL INCUMPLIENTO INICIO DE PENALIZACION CAMMESA INFORMA AL ENRE EL INCUMPLIEMTO SMEC INSTALACIONES EXISTENTES INSTALACIONES NUEVAS PLAZO LOS PLAZOS PARA HABILITAR COMERCIALMENTE UN NUEVO MEDIDOR SMEC SON LOS QUE FIGURAN EN EL ANEXO 24 DE LOS PROCEDIMENTOS CAMMESA ENVIA UNA NOTA AL AGENTE PROPIETRARIO INFORMANDO QUE SE COMIENZA A INFORMAR AL ENRE DEL INCUMPLIENTO INICIO DE PENALIZACION

25 CAUSALES DE INCUMPLIMIENTOS SMEC :

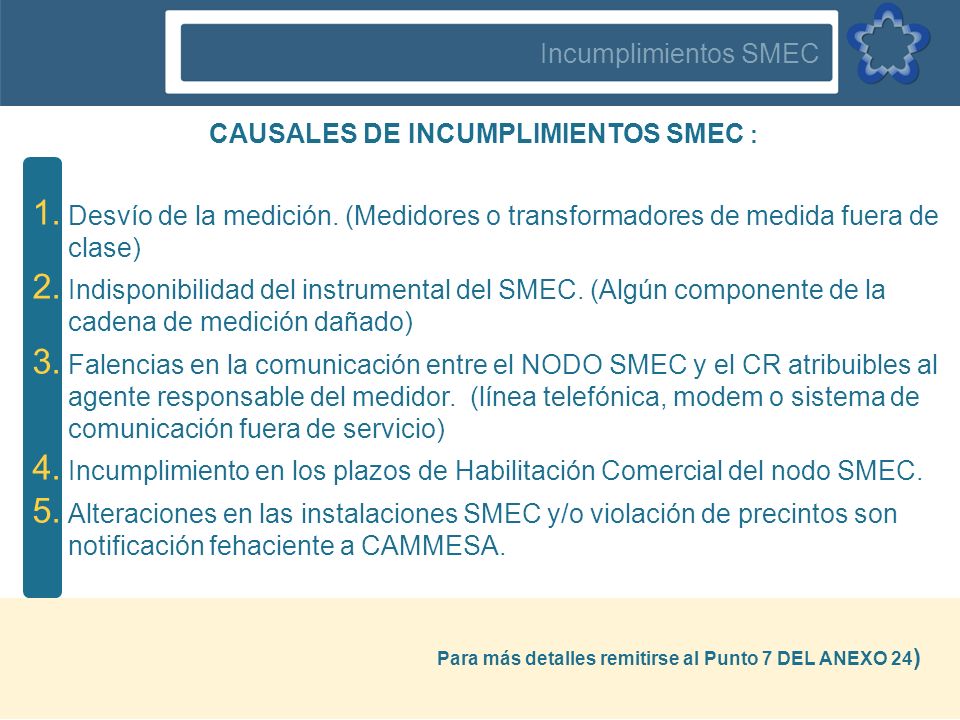

Desvío de la medición. (Medidores o transformadores de medida fuera de clase) Indisponibilidad del instrumental del SMEC. (Algún componente de la cadena de medición dañado) Falencias en la comunicación entre el NODO SMEC y el CR atribuibles al agente responsable del medidor. (línea telefónica, modem o sistema de comunicación fuera de servicio) Incumplimiento en los plazos de Habilitación Comercial del nodo SMEC. Alteraciones en las instalaciones SMEC y/o violación de precintos son notificación fehaciente a CAMMESA. Para más detalles remitirse al Punto 7 DEL ANEXO 24)
