1 FACILITADOR: Cabo 2do (BA) Ricardo E. Moreno Cubillan Técnico Aeronáutico Lic. N° V9782162

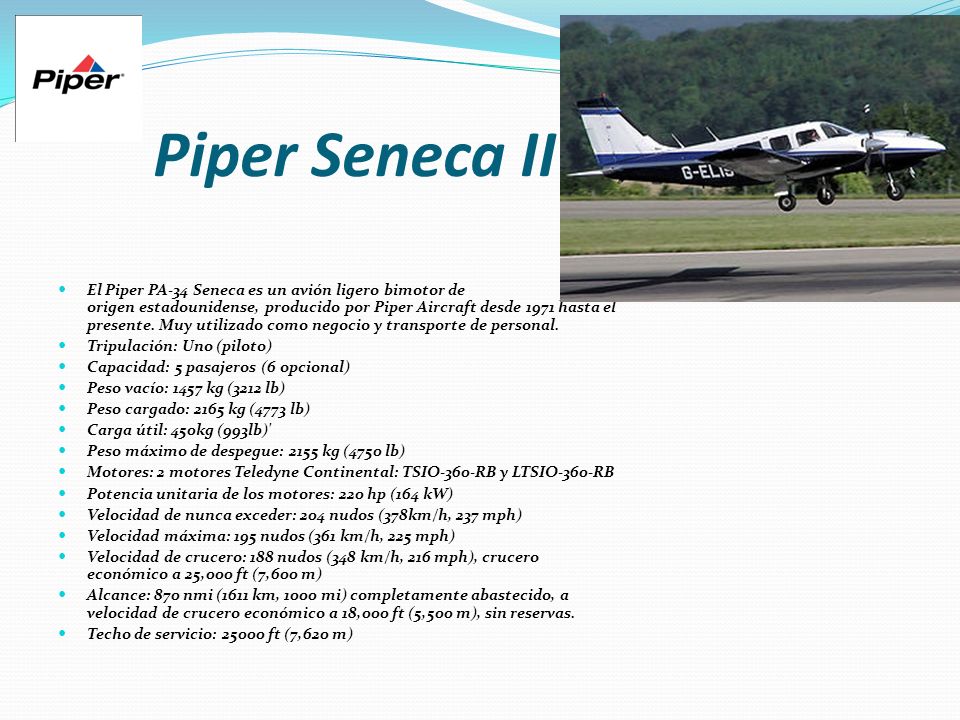

2 Piper Seneca II El Piper PA-34 Seneca es un avión ligero bimotor de origen estadounidense, producido por Piper Aircraft desde 1971 hasta el presente. Muy utilizado como negocio y transporte de personal. Tripulación: Uno (piloto) Capacidad: 5 pasajeros (6 opcional) Peso vacío: 1457 kg (3212 lb) Peso cargado: 2165 kg (4773 lb) Carga útil: 450kg (993lb)' Peso máximo de despegue: 2155 kg (4750 lb) Motores: 2 motores Teledyne Continental: TSIO-360-RB y LTSIO-360-RB Potencia unitaria de los motores: 220 hp (164 kW) Velocidad de nunca exceder: 204 nudos (378km/h, 237 mph) Velocidad máxima: 195 nudos (361 km/h, 225 mph) Velocidad de crucero: 188 nudos (348 km/h, 216 mph), crucero económico a 25,000 ft (7,600 m) Alcance: 870 nmi (1611 km, 1000 mi) completamente abastecido, a velocidad de crucero económico a 18,000 ft (5,500 m), sin reservas. Techo de servicio: 25000 ft (7,620 m)

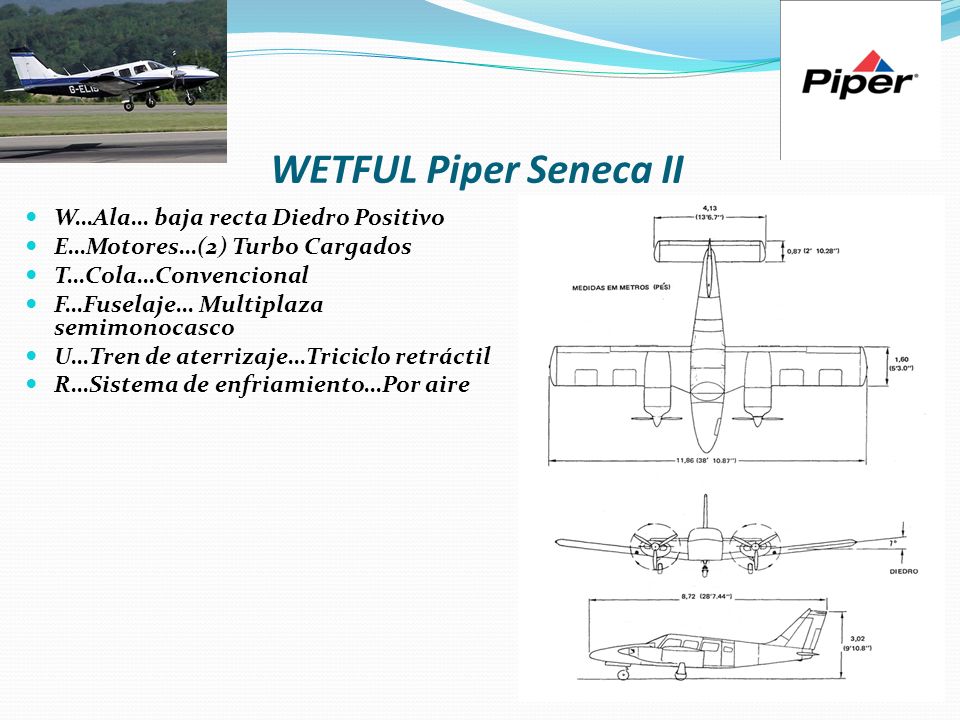

3 WETFUL Piper Seneca II W…Ala… baja recta Diedro Positivo E…Motores…(2) Turbo Cargados T…Cola…Convencional F…Fuselaje… Multiplaza semimonocasco U…Tren de aterrizaje…Triciclo retráctil R…Sistema de enfriamiento…Por aire

4 Cessna 206 Los Cessna 205, 206 y 207, conocidos en distintos momentos como Super Skywagon, Stationair o Super Skylane, forman una familia de aviones monomotor de propósito general empleados tanto en servicios comerciales como en la aviación privada. Planta motriz: 1× Lycoming IO-540-AC1A. Velocidad máxima operativa : 280 km/h a nivel de mar Velocidad crucero (Vc): 263 km/h a 1.890 m Alcance: 1.352 km Techo de servicio: 7 785 m (25 541 ft)

5 WETFUL Cessna 206 W…Ala… Alta recta Arriostrada Diedro Nulo E…Motores…(1) T…Cola…Convencional F…Fuselaje… Multiplaza semimonocasco U…Tren de aterrizaje…Triciclo retráctil R…Sistema de enfriamiento…Por aire

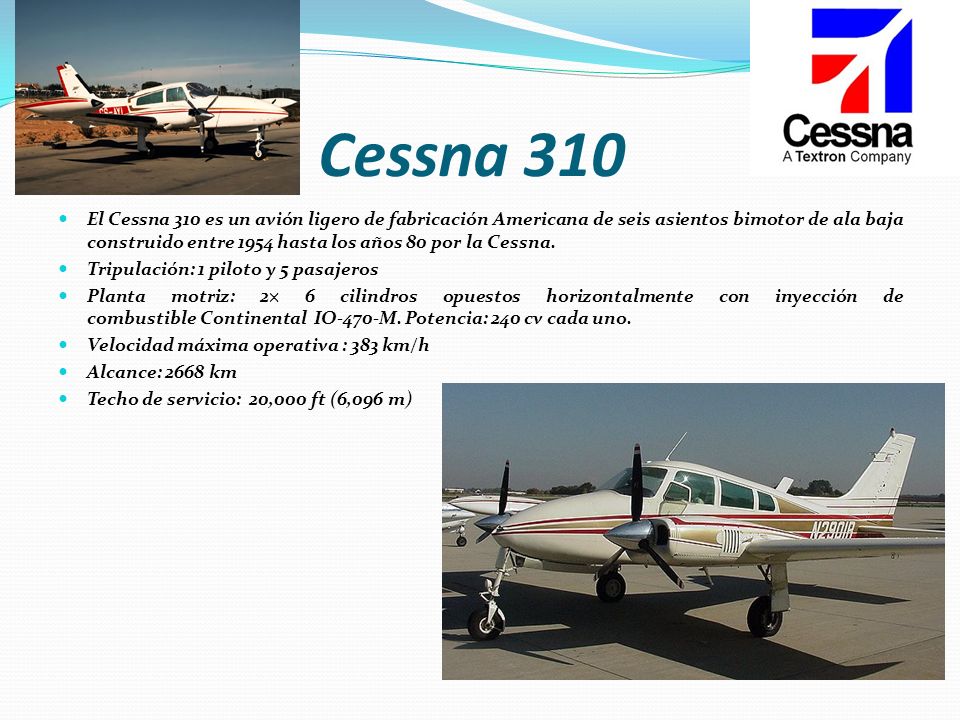

6 Cessna 310 El Cessna 310 es un avión ligero de fabricación Americana de seis asientos bimotor de ala baja construido entre 1954 hasta los años 80 por la Cessna. Tripulación: 1 piloto y 5 pasajeros Planta motriz: 2× 6 cilindros opuestos horizontalmente con inyección de combustible Continental IO-470-M. Potencia: 240 cv cada uno. Velocidad máxima operativa : 383 km/h Alcance: 2668 km Techo de servicio: 20,000 ft (6,096 m)

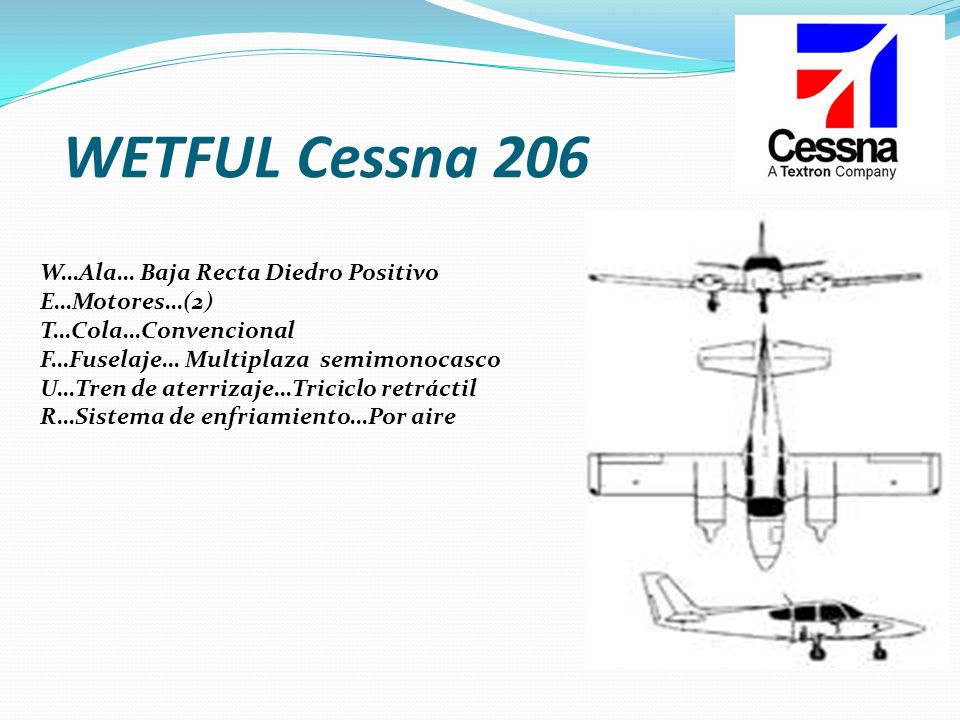

7 WETFUL Cessna 206 W…Ala… Baja Recta Diedro Positivo E…Motores…(2) T…Cola…Convencional F…Fuselaje… Multiplaza semimonocasco U…Tren de aterrizaje…Triciclo retráctil R…Sistema de enfriamiento…Por aire

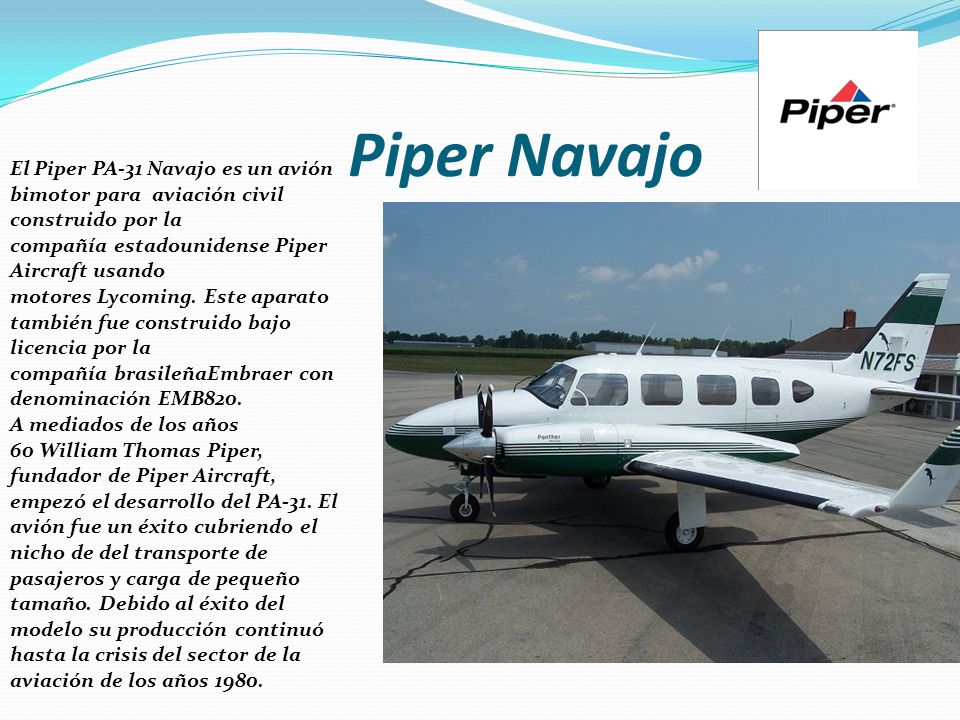

8 Piper Navajo El Piper PA-31 Navajo es un avión bimotor para aviación civil construido por la compañía estadounidense Piper Aircraft usando motores Lycoming. Este aparato también fue construido bajo licencia por la compañía brasileñaEmbraer con denominación EMB820. A mediados de los años 60 William Thomas Piper, fundador de Piper Aircraft, empezó el desarrollo del PA-31. El avión fue un éxito cubriendo el nicho de del transporte de pasajeros y carga de pequeño tamaño. Debido al éxito del modelo su producción continuó hasta la crisis del sector de la aviación de los años 1980.

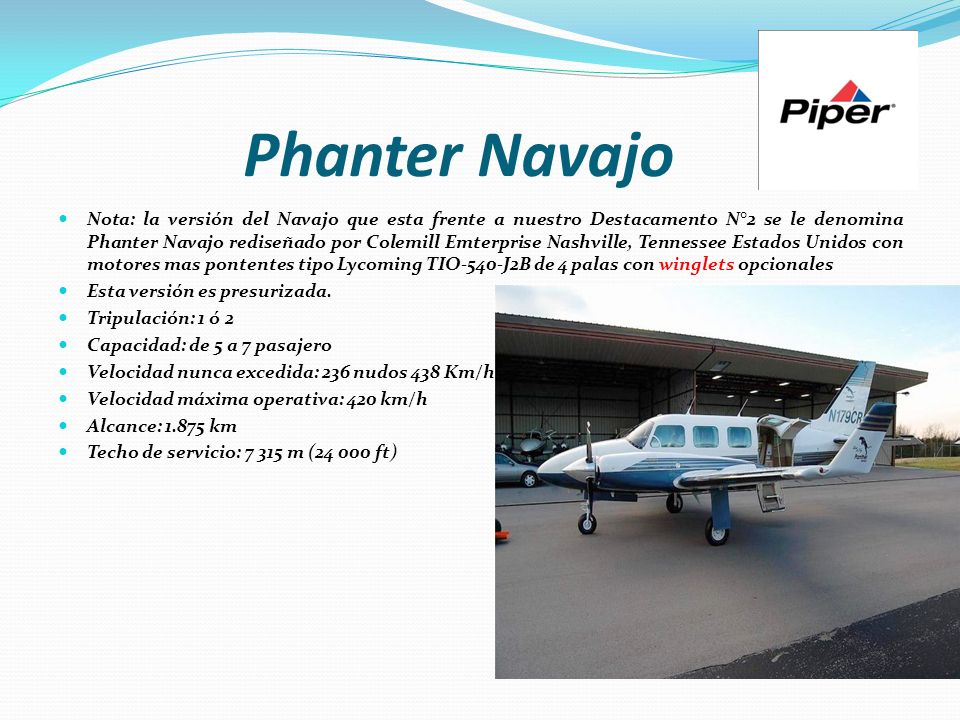

9 Phanter Navajo Nota: la versión del Navajo que esta frente a nuestro Destacamento N°2 se le denomina Phanter Navajo rediseñado por Colemill Emterprise Nashville, Tennessee Estados Unidos con motores mas pontentes tipo Lycoming TIO-540-J2B de 4 palas con winglets opcionales Esta versión es presurizada. Tripulación: 1 ó 2 Capacidad: de 5 a 7 pasajero Velocidad nunca excedida: 236 nudos 438 Km/h Velocidad máxima operativa: 420 km/h Alcance: 1.875 km Techo de servicio: 7 315 m (24 000 ft)

10 WETFUL Phanter Navajo W…Ala… Baja Diedro Positivo con Winglets E…Motores…(2) Turbocargados T…Cola…Convencional F…Fuselaje… Multiplaza semimonocasco U…Tren de aterrizaje…Triciclo retráctil R…Sistema de enfriamiento…Por aire

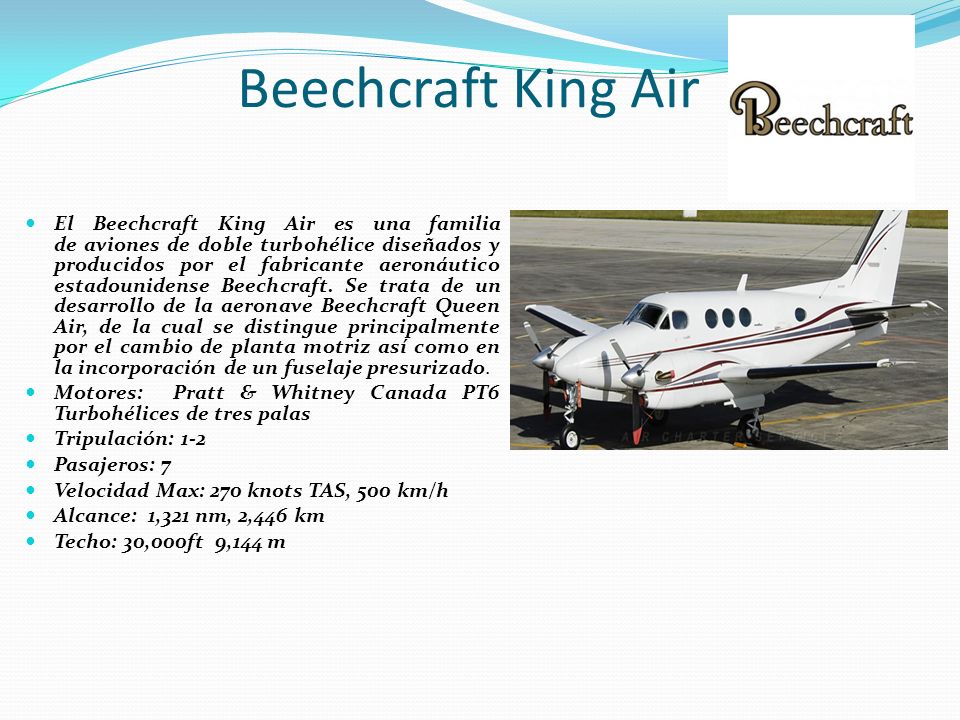

11 Beechcraft King Air El Beechcraft King Air es una familia de aviones de doble turbohélice diseñados y producidos por el fabricante aeronáutico estadounidense Beechcraft. Se trata de un desarrollo de la aeronave Beechcraft Queen Air, de la cual se distingue principalmente por el cambio de planta motriz así como en la incorporación de un fuselaje presurizado. Motores: Pratt & Whitney Canada PT6 Turbohélices de tres palas Tripulación: 1-2 Pasajeros: 7 Velocidad Max: 270 knots TAS, 500 km/h Alcance: 1,321 nm, 2,446 km Techo: 30,000ft 9,144 m

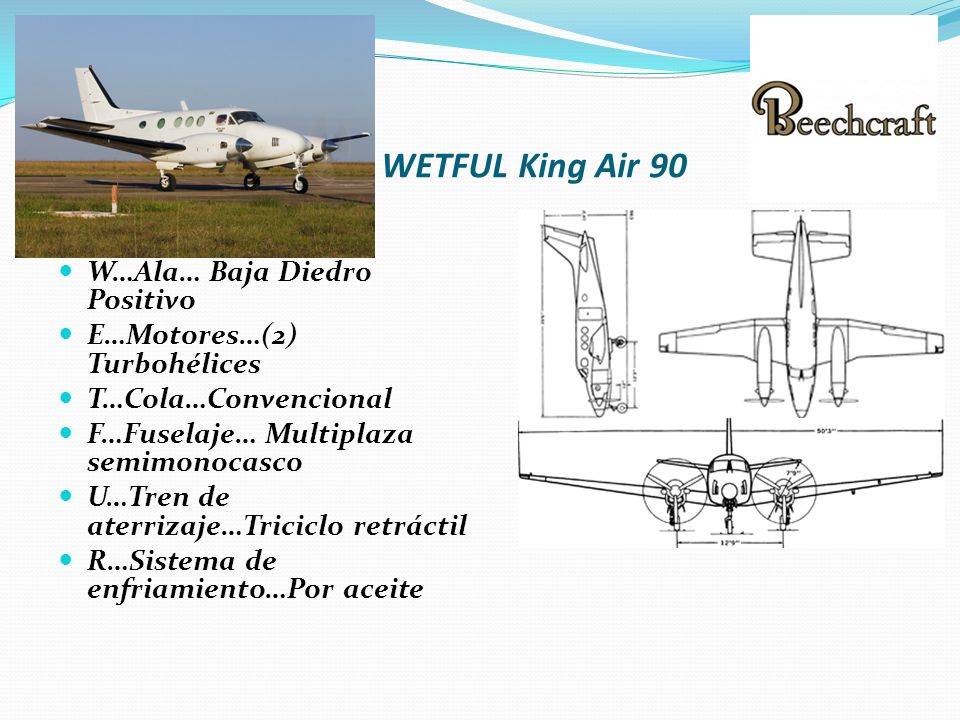

12 WETFUL King Air 90 W…Ala… Baja Diedro Positivo E…Motores…(2) Turbohélices T…Cola…Convencional F…Fuselaje… Multiplaza semimonocasco U…Tren de aterrizaje…Triciclo retráctil R…Sistema de enfriamiento…Por aceite

13 Terminologías NMI nauticals miles millas náuticas TUS true air speed velocidad verdadera del aire Knots nudos Winglets dispositivos de punta alar Feet pie en aviación pie de altura 1 milla náutica son 1.852 m 1 Nudo equivale 1.85 Km/h 1 Pie de altura equivale 0,0003048 kilómetros Nota: existen paginas de conversiones que nos serian útil

14 Muchas Gracias
