1 Licda. Noelia Gómez Gutiérrez
DIAGRAMA DE FLUJO DE DATOS Objetivos -Comprender el uso de las técnicas de Diseño de Procesos. - Diseñar procesos de Sistemas de Información. - Comprender las normas que deben cumplirse al diseñar procesos por medio de DFD. - Identificar herramientas que nos faciliten la modelación de procesos Licda. Noelia Gómez Gutiérrez

2 MODELIZACIÓN DE PROCESOS
La modelización de procesos es una técnica para la organización y la documentación de los procesos de un sistema. Un Diagrama de Flujo de Datos (DFD) es una representación gráfica de un sistema, mostrando sus componentes y la conexión entre estos componentes. Proporciona una representación del sistema a nivel lógico y conceptual. Licda. Noelia Gómez Gutiérrez

3 Diagramas de flujo de datos
Limitaciones: No define el uso de dispositivos Los esquemas están representados sin secuencia del flujo Ventajas: La notación permite un fácil entendimiento de los usuarios Permite aislar las áreas de interés Se logra un mejor nivel de detalle de las partes específicas de cada proceso. El análisis va de lo general a lo particular. Licda. Noelia Gómez Gutiérrez

4 Los componentes de un diagrama típico de flujo de datos:
Proceso. Flujo. Almacén. Terminador (Entidad) Licda. Noelia Gómez Gutiérrez

5 Licda. Noelia Gómez Gutiérrez
Procesos Los sinónimos comunes son burbuja, función, transformación. El proceso muestra una parte del sistema que transforma entradas en salidas. El proceso se representa gráficamente como un círculo Licda. Noelia Gómez Gutiérrez

6 Licda. Noelia Gómez Gutiérrez
Flujo Un flujo se representa gráficamente por medio de una flecha que entra o sale de un proceso. El flujo se usa para describir el movimiento de bloques o paquetes de información de una parte del sistema a otra. Flujo de salida Flujo de entrada Licda. Noelia Gómez Gutiérrez

7 Licda. Noelia Gómez Gutiérrez
Almacén El almacén se utiliza para modelar una colección de paquetes de datos en reposo. Se denota por dos líneas paralelas, como lo muestra la figura. Licda. Noelia Gómez Gutiérrez

8 Licda. Noelia Gómez Gutiérrez
Terminador El terminador gráficamente se representa como un rectángulo. Los terminadores representan entidades externas con las cuales el sistema se comunica. Comúnmente, puede ser una persona, o un grupo, por ejemplo, una organización externa o una agencia gubernamental, o un grupo o departamento que esté dentro de la misma compañía u organización, pero fuera del control del sistema que se está modelando. Licda. Noelia Gómez Gutiérrez

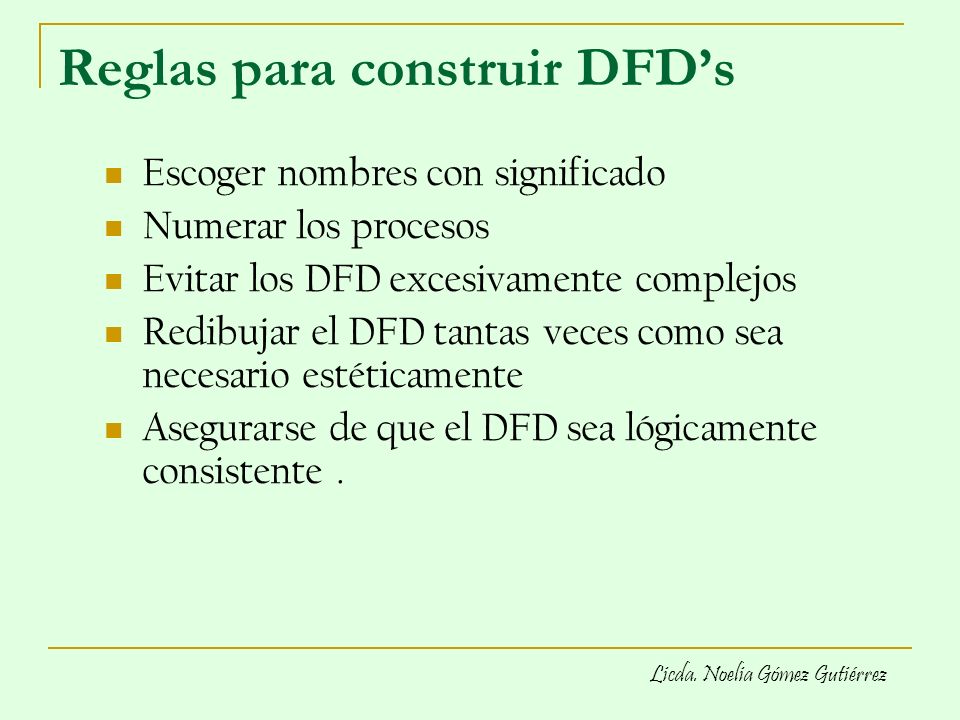

9 Reglas para construir DFD’s
Escoger nombres con significado Numerar los procesos Evitar los DFD excesivamente complejos Redibujar el DFD tantas veces como sea necesario estéticamente Asegurarse de que el DFD sea lógicamente consistente . Licda. Noelia Gómez Gutiérrez

10 Licda. Noelia Gómez Gutiérrez
Diagrama de contexto El primer diagrama que se obtiene se le conoce con el nombre de diagrama de contexto, es un diagrama de nivel muy general (alto nivel);. Contiene un solo proceso pero juega un papel muy importante en el estudio del sistema en uso; ya que define fronteras. Licda. Noelia Gómez Gutiérrez

11 Licda. Noelia Gómez Gutiérrez
Ejemplo: Contexto Licda. Noelia Gómez Gutiérrez

12 Licda. Noelia Gómez Gutiérrez
El diagrama de contexto enfatiza varias características importantes del sistema: Las personas, organizaciones y sistemas con los que se comunica el sistema. Se conocen como terminadores. Los datos que el sistema recibe del mundo exterior y que deben procesarse de alguna forma. Los datos que el sistema produce y que se envían al mundo exterior. La frontera entre el sistema y el resto del mundo. Licda. Noelia Gómez Gutiérrez

13 Diagrama de Contexto Actual.
Licda. Noelia Gómez Gutiérrez

14 Diagrama de nivel 0 Actual.
Licda. Noelia Gómez Gutiérrez

15 PROCESO DE ATENCION AL CLIENTE Nivel 1
Licda. Noelia Gómez Gutiérrez

16 Proceso de Control de Ventas Nivel 1
Licda. Noelia Gómez Gutiérrez

17 Proceso de Control de Inventario Nivel 1
Licda. Noelia Gómez Gutiérrez

18 Errores comunes en los Flujos de Datos
Licda. Noelia Gómez Gutiérrez
