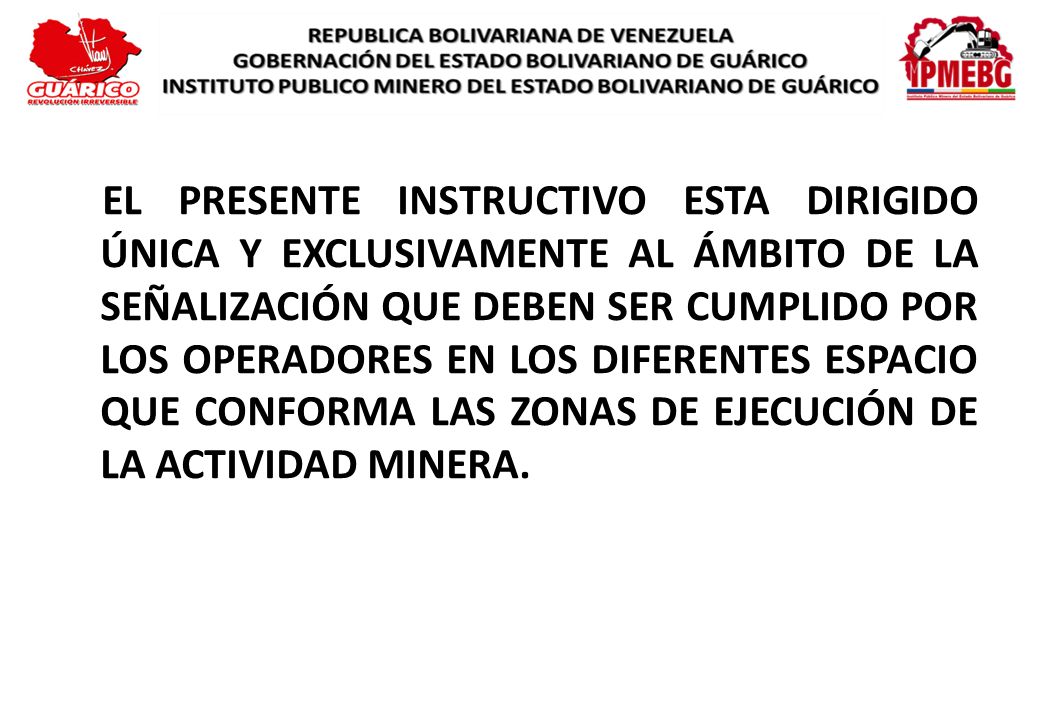

2 EL PRESENTE INSTRUCTIVO ESTA DIRIGIDO ÚNICA Y EXCLUSIVAMENTE AL ÁMBITO DE LA SEÑALIZACIÓN QUE DEBEN SER CUMPLIDO POR LOS OPERADORES EN LOS DIFERENTES ESPACIO QUE CONFORMA LAS ZONAS DE EJECUCIÓN DE LA ACTIVIDAD MINERA.

3 REGISTRO N° : 7LUZ001 CARRETERA NACIONAL LUZ MARIA LOS PARAMOS, SECTOR LOS PARAMOS, MUNICIPIO LUZ MARIA AL LADO DE VUELTA AL CACHO EDO: GUARICO

4 REGISTRO N° : 7LUZ001

5

6

7

8

9

10

11

12

13

14

15

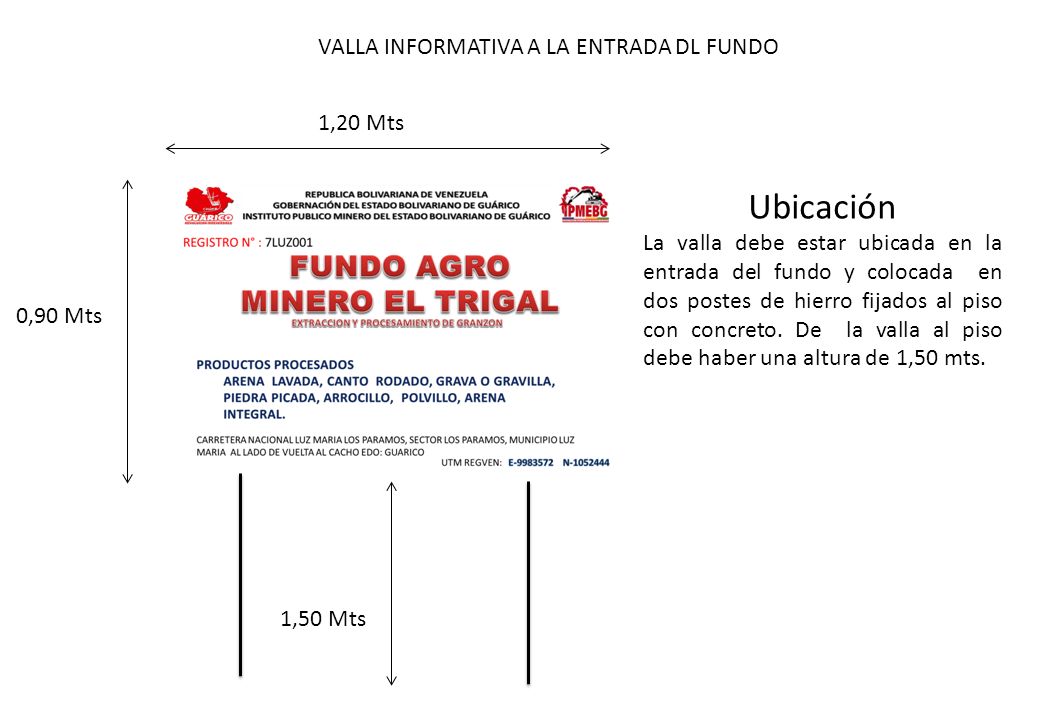

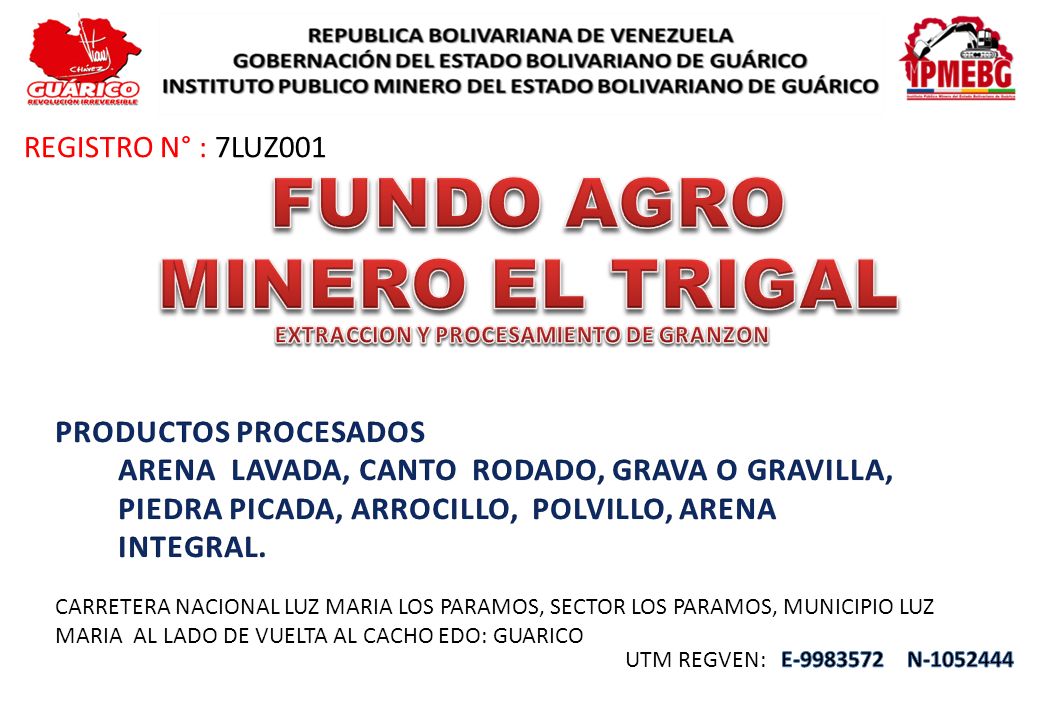

16 1,20 Mts 0,90 Mts Ubicación La valla debe estar ubicada en la entrada del fundo y colocada en dos postes de hierro fijados al piso con concreto. De la valla al piso debe haber una altura de 1,50 mts. 1,50 Mts VALLA INFORMATIVA A LA ENTRADA DL FUNDO

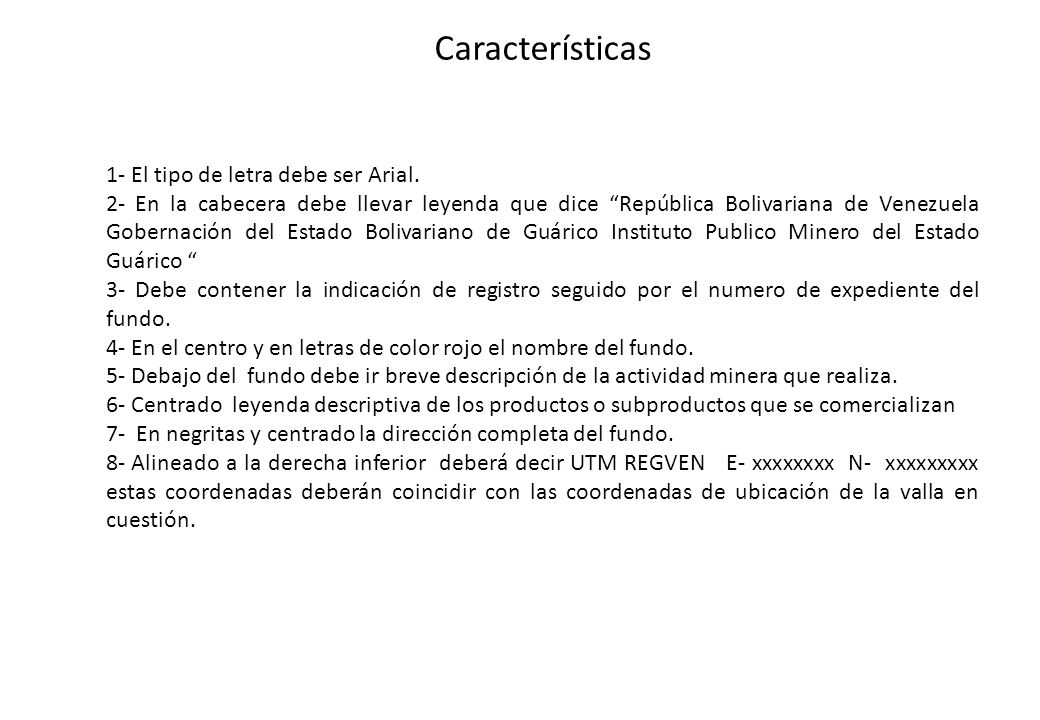

17 Características 1- El tipo de letra debe ser Arial. 2- En la cabecera debe llevar leyenda que dice “República Bolivariana de Venezuela Gobernación del Estado Bolivariano de Guárico Instituto Publico Minero del Estado Guárico “ 3- Debe contener la indicación de registro seguido por el numero de expediente del fundo. 4- En el centro y en letras de color rojo el nombre del fundo. 5- Debajo del fundo debe ir breve descripción de la actividad minera que realiza. 6- Centrado leyenda descriptiva de los productos o subproductos que se comercializan 7- En negritas y centrado la dirección completa del fundo. 8- Alineado a la derecha inferior deberá decir UTM REGVEN E- xxxxxxxx N- xxxxxxxxx estas coordenadas deberán coincidir con las coordenadas de ubicación de la valla en cuestión.

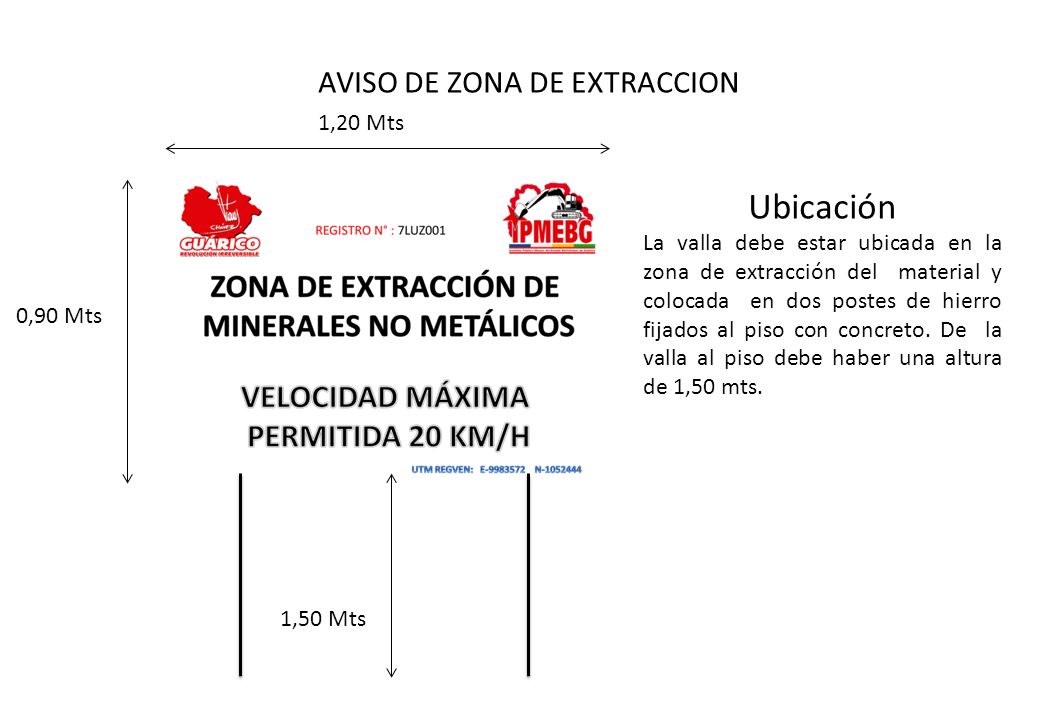

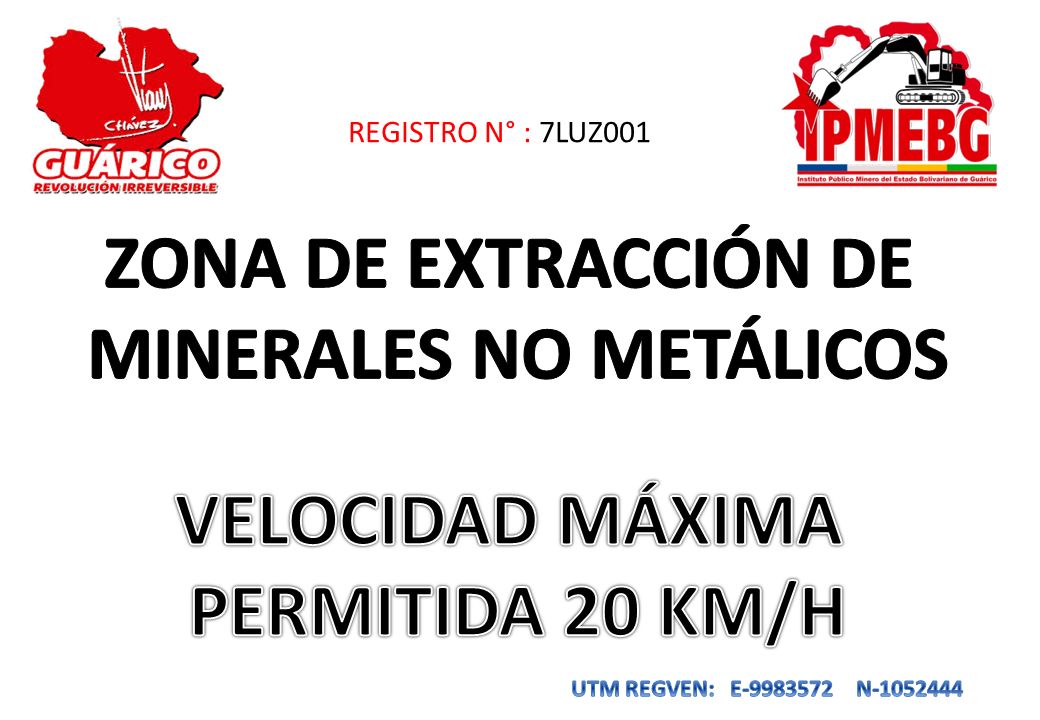

18 AVISO DE ZONA DE EXTRACCION 1,20 Mts 0,90 Mts 1,50 Mts Ubicación La valla debe estar ubicada en la zona de extracción del material y colocada en dos postes de hierro fijados al piso con concreto. De la valla al piso debe haber una altura de 1,50 mts.

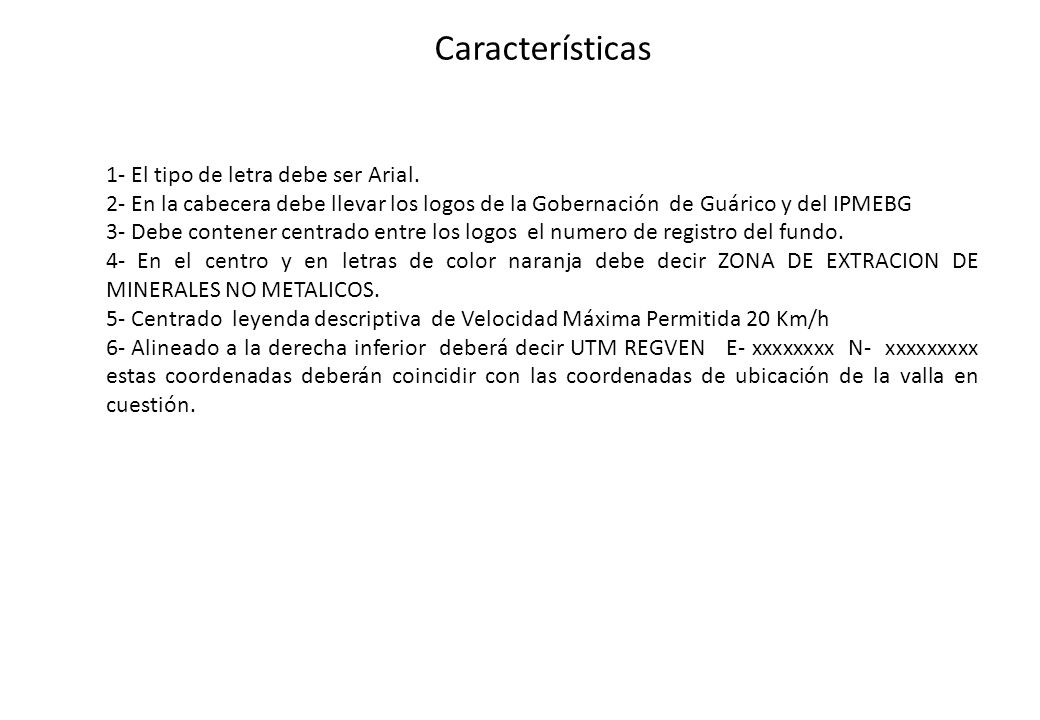

19 Características 1- El tipo de letra debe ser Arial. 2- En la cabecera debe llevar los logos de la Gobernación de Guárico y del IPMEBG 3- Debe contener centrado entre los logos el numero de registro del fundo. 4- En el centro y en letras de color naranja debe decir ZONA DE EXTRACION DE MINERALES NO METALICOS. 5- Centrado leyenda descriptiva de Velocidad Máxima Permitida 20 Km/h 6- Alineado a la derecha inferior deberá decir UTM REGVEN E- xxxxxxxx N- xxxxxxxxx estas coordenadas deberán coincidir con las coordenadas de ubicación de la valla en cuestión.

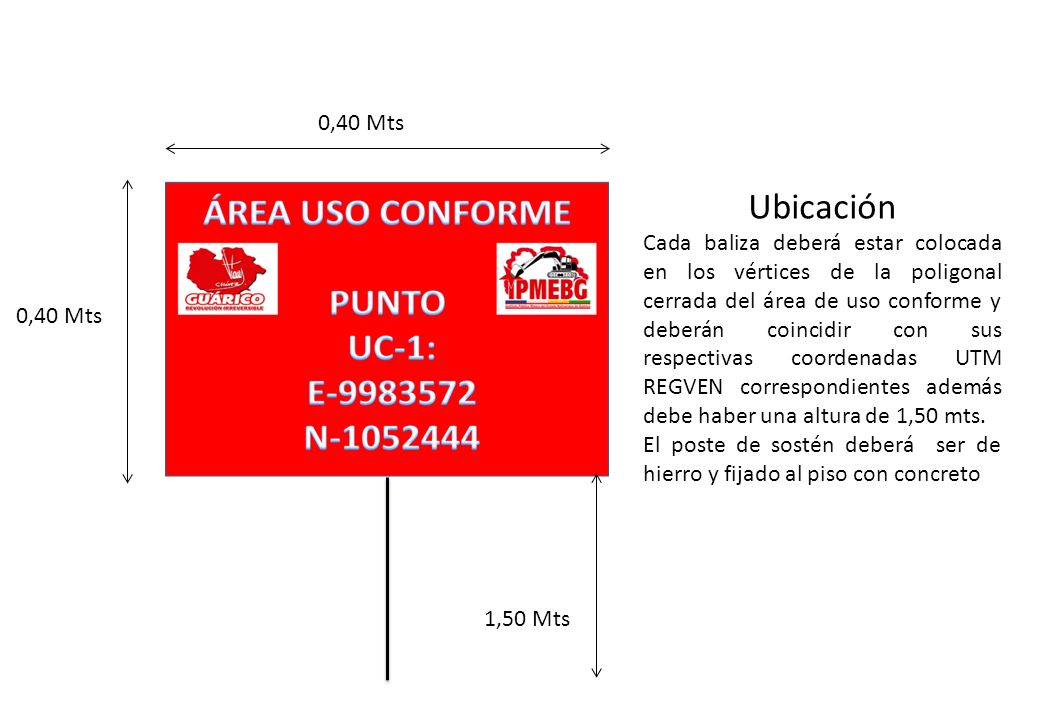

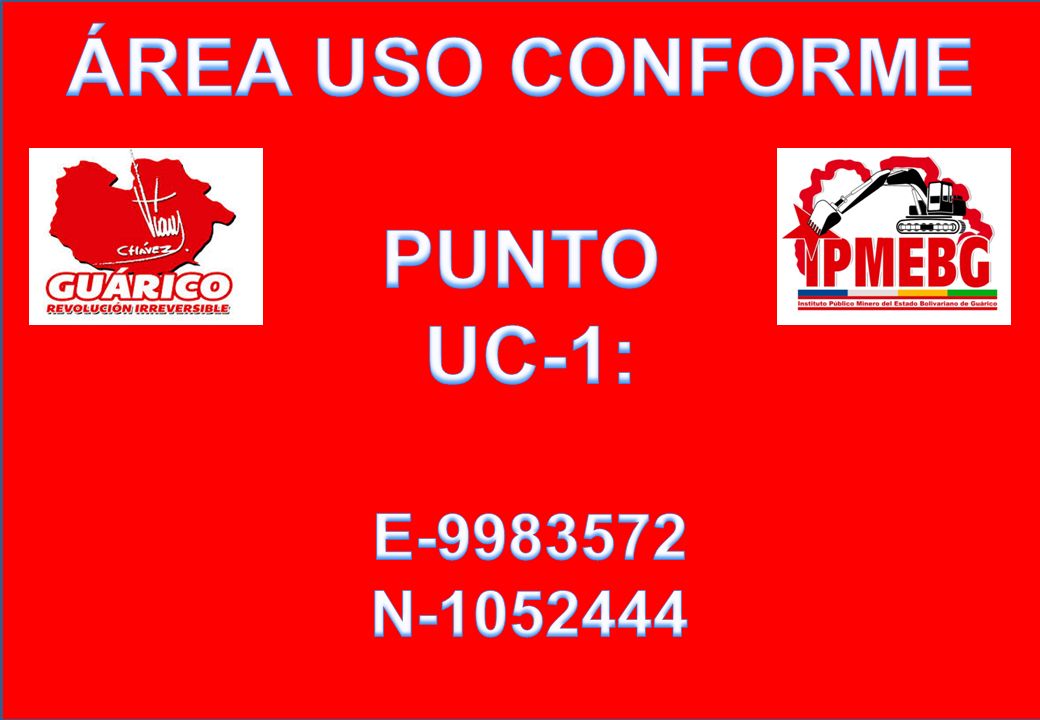

20 0,40 Mts 1,50 Mts Ubicación Cada baliza deberá estar colocada en los vértices de la poligonal cerrada del área de uso conforme y deberán coincidir con sus respectivas coordenadas UTM REGVEN correspondientes además debe haber una altura de 1,50 mts. El poste de sostén deberá ser de hierro y fijado al piso con concreto

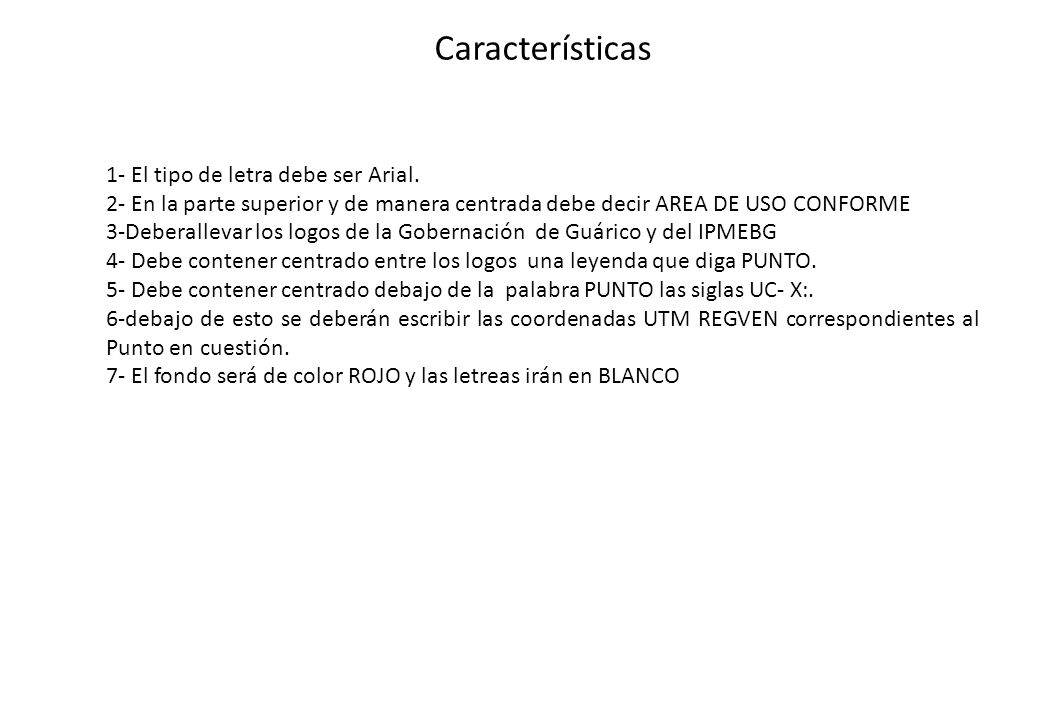

21 Características 1- El tipo de letra debe ser Arial. 2- En la parte superior y de manera centrada debe decir AREA DE USO CONFORME 3-Deberallevar los logos de la Gobernación de Guárico y del IPMEBG 4- Debe contener centrado entre los logos una leyenda que diga PUNTO. 5- Debe contener centrado debajo de la palabra PUNTO las siglas UC- X:. 6-debajo de esto se deberán escribir las coordenadas UTM REGVEN correspondientes al Punto en cuestión. 7- El fondo será de color ROJO y las letreas irán en BLANCO

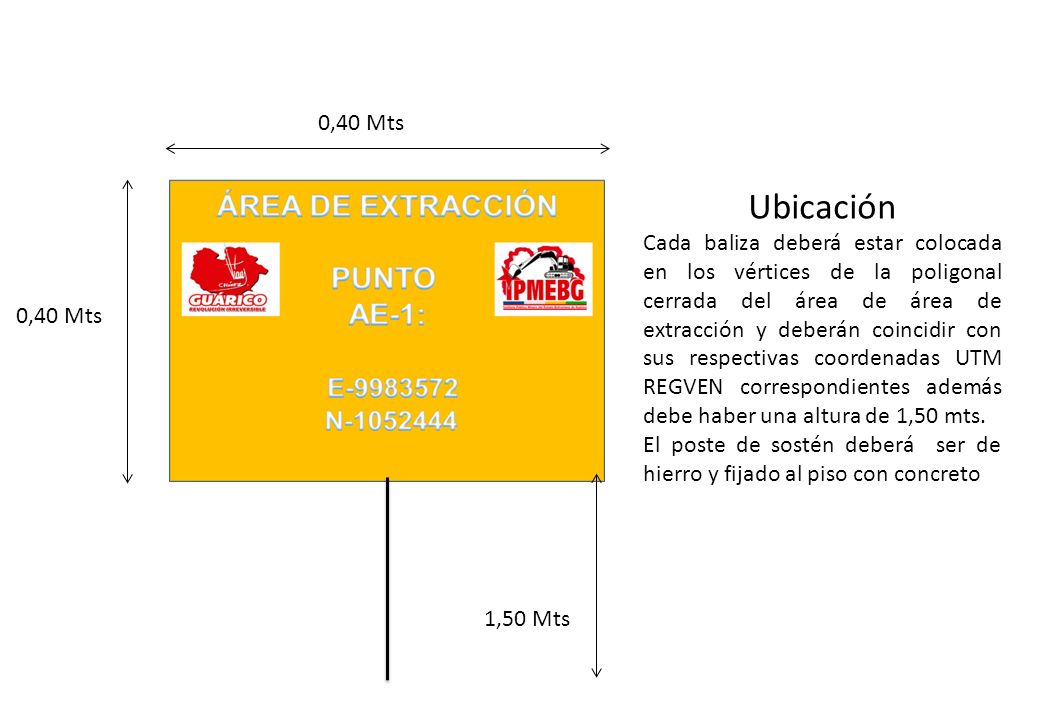

22 0,40 Mts 1,50 Mts Ubicación Cada baliza deberá estar colocada en los vértices de la poligonal cerrada del área de área de extracción y deberán coincidir con sus respectivas coordenadas UTM REGVEN correspondientes además debe haber una altura de 1,50 mts. El poste de sostén deberá ser de hierro y fijado al piso con concreto

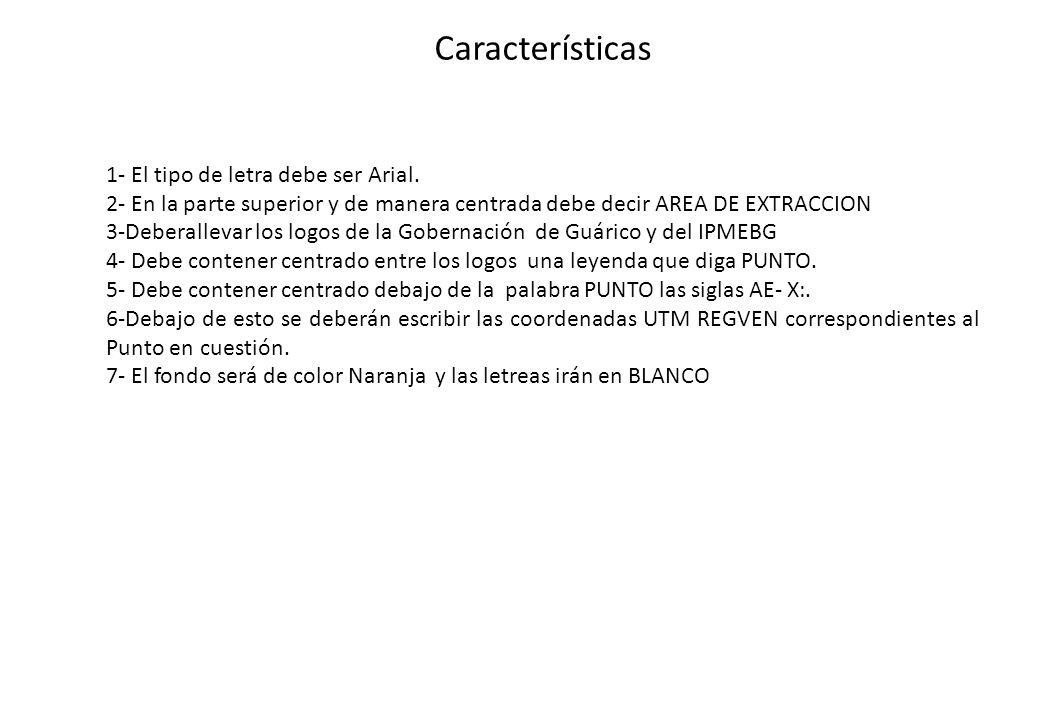

23 Características 1- El tipo de letra debe ser Arial. 2- En la parte superior y de manera centrada debe decir AREA DE EXTRACCION 3-Deberallevar los logos de la Gobernación de Guárico y del IPMEBG 4- Debe contener centrado entre los logos una leyenda que diga PUNTO. 5- Debe contener centrado debajo de la palabra PUNTO las siglas AE- X:. 6-Debajo de esto se deberán escribir las coordenadas UTM REGVEN correspondientes al Punto en cuestión. 7- El fondo será de color Naranja y las letreas irán en BLANCO

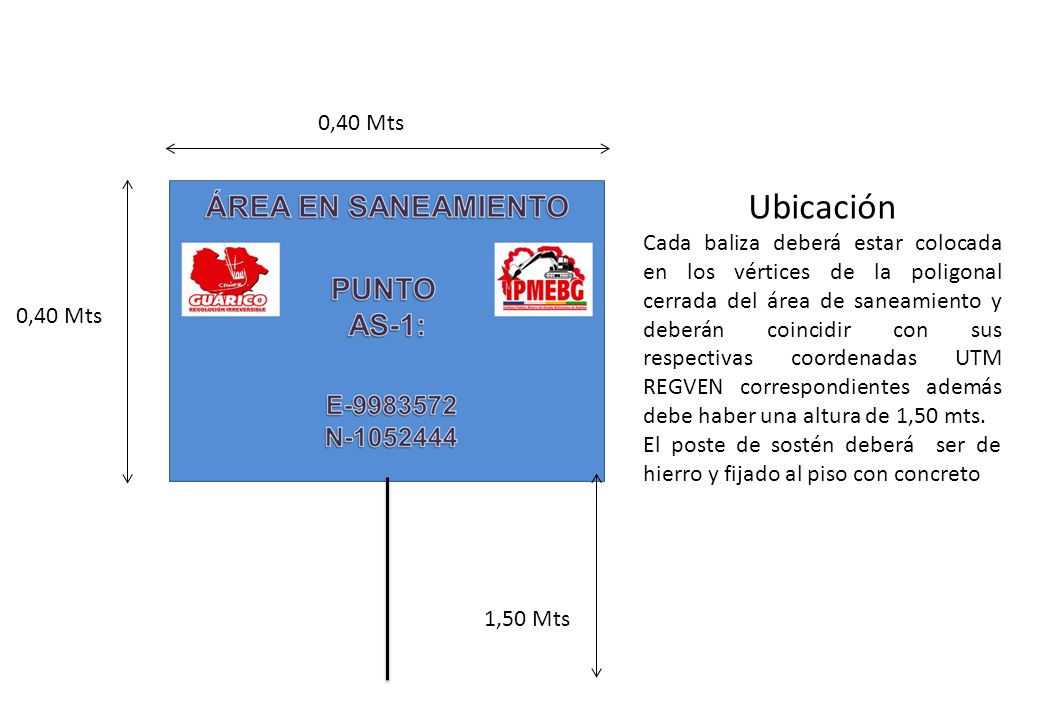

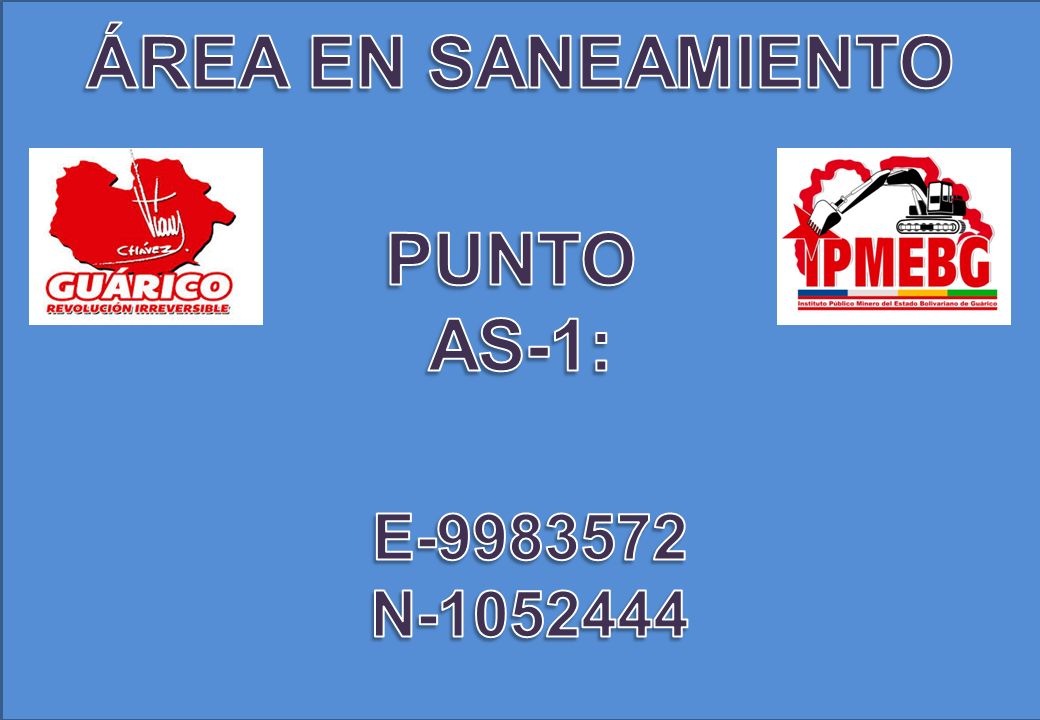

24 0,40 Mts 1,50 Mts Ubicación Cada baliza deberá estar colocada en los vértices de la poligonal cerrada del área de saneamiento y deberán coincidir con sus respectivas coordenadas UTM REGVEN correspondientes además debe haber una altura de 1,50 mts. El poste de sostén deberá ser de hierro y fijado al piso con concreto

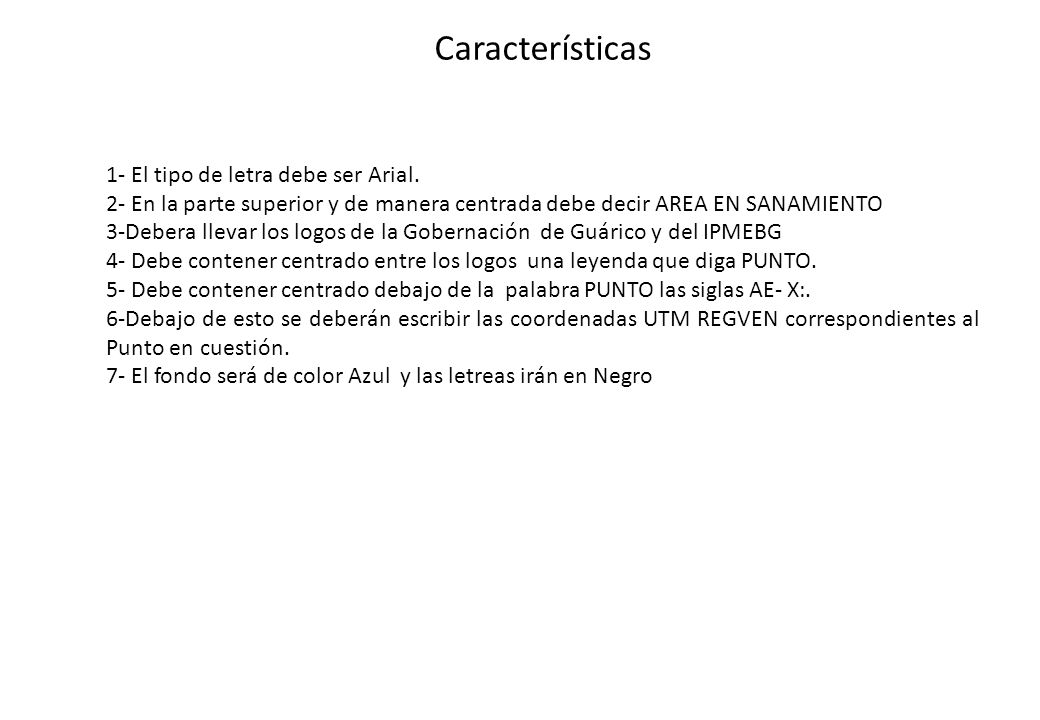

25 Características 1- El tipo de letra debe ser Arial. 2- En la parte superior y de manera centrada debe decir AREA EN SANAMIENTO 3-Debera llevar los logos de la Gobernación de Guárico y del IPMEBG 4- Debe contener centrado entre los logos una leyenda que diga PUNTO. 5- Debe contener centrado debajo de la palabra PUNTO las siglas AE- X:. 6-Debajo de esto se deberán escribir las coordenadas UTM REGVEN correspondientes al Punto en cuestión. 7- El fondo será de color Azul y las letreas irán en Negro

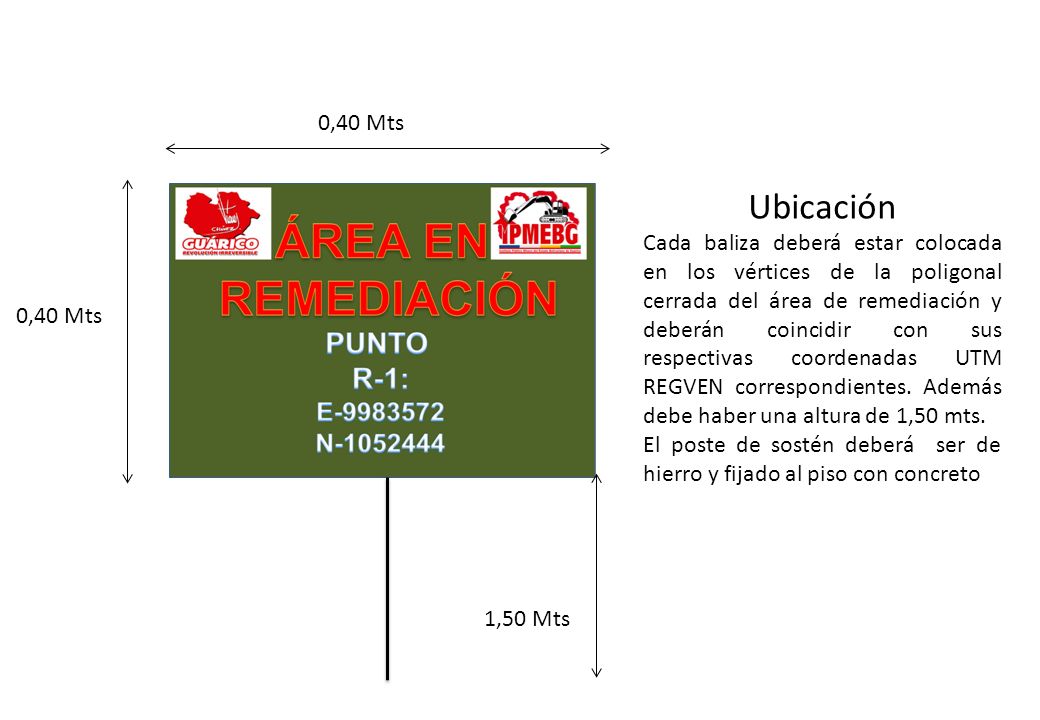

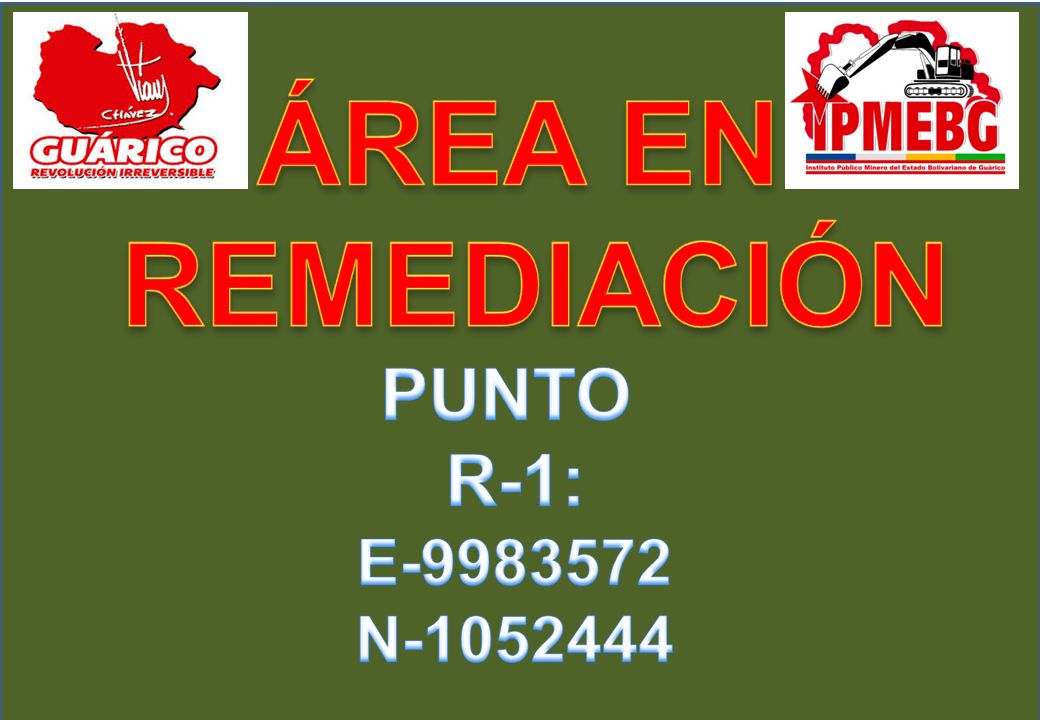

26 0,40 Mts 1,50 Mts Ubicación Cada baliza deberá estar colocada en los vértices de la poligonal cerrada del área de remediación y deberán coincidir con sus respectivas coordenadas UTM REGVEN correspondientes. Además debe haber una altura de 1,50 mts. El poste de sostén deberá ser de hierro y fijado al piso con concreto

27 Características 1- El tipo de letra debe ser Arial. 2- En la parte superior y de manera centrada debe decir AREA EN REMEDIACION 3-Deberallevar los logos de la Gobernación de Guárico y del IPMEBG 4- Debe contener centrado entre los logos una leyenda que diga PUNTO. 5- Debe contener centrado debajo de la palabra PUNTO las siglas AE- X:. 6-Debajo de esto se deberán escribir las coordenadas UTM REGVEN correspondientes al Punto en cuestión. 7- El fondo será de color Azul y las letreas irán en Negro

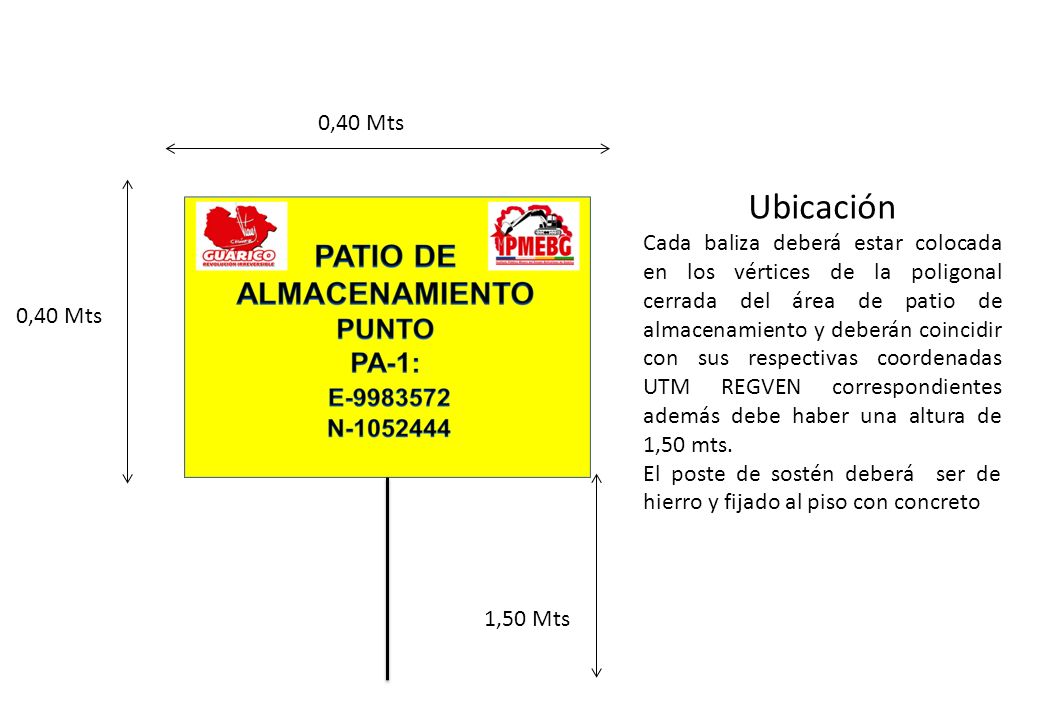

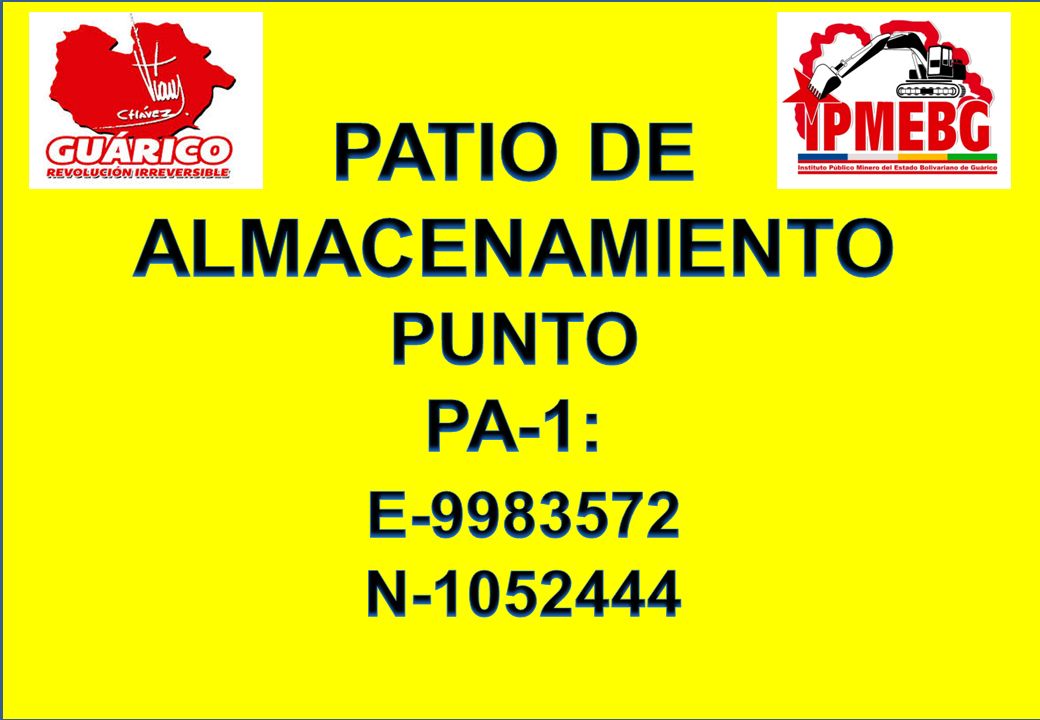

28 0,40 Mts 1,50 Mts Ubicación Cada baliza deberá estar colocada en los vértices de la poligonal cerrada del área de patio de almacenamiento y deberán coincidir con sus respectivas coordenadas UTM REGVEN correspondientes además debe haber una altura de 1,50 mts. El poste de sostén deberá ser de hierro y fijado al piso con concreto

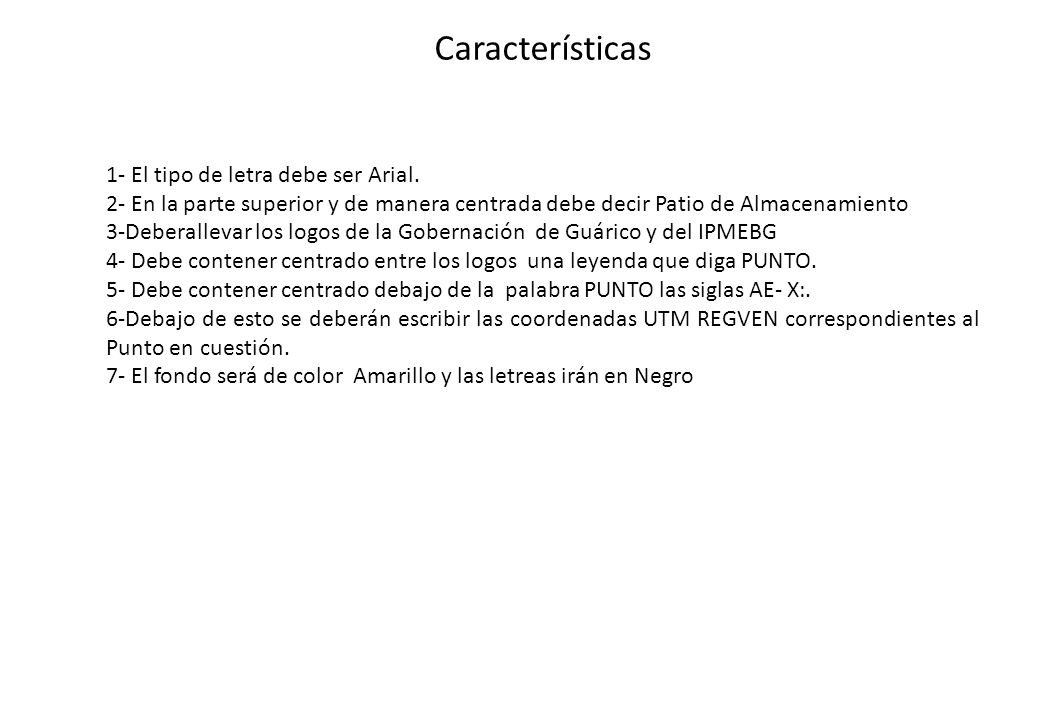

29 Características 1- El tipo de letra debe ser Arial. 2- En la parte superior y de manera centrada debe decir Patio de Almacenamiento 3-Deberallevar los logos de la Gobernación de Guárico y del IPMEBG 4- Debe contener centrado entre los logos una leyenda que diga PUNTO. 5- Debe contener centrado debajo de la palabra PUNTO las siglas AE- X:. 6-Debajo de esto se deberán escribir las coordenadas UTM REGVEN correspondientes al Punto en cuestión. 7- El fondo será de color Amarillo y las letreas irán en Negro

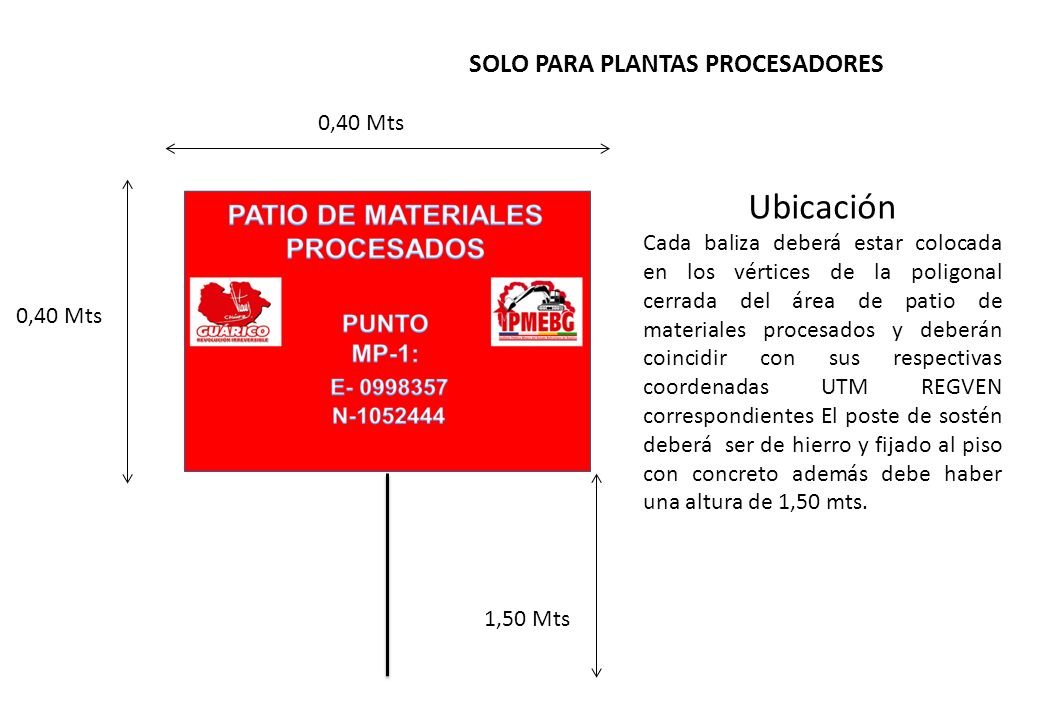

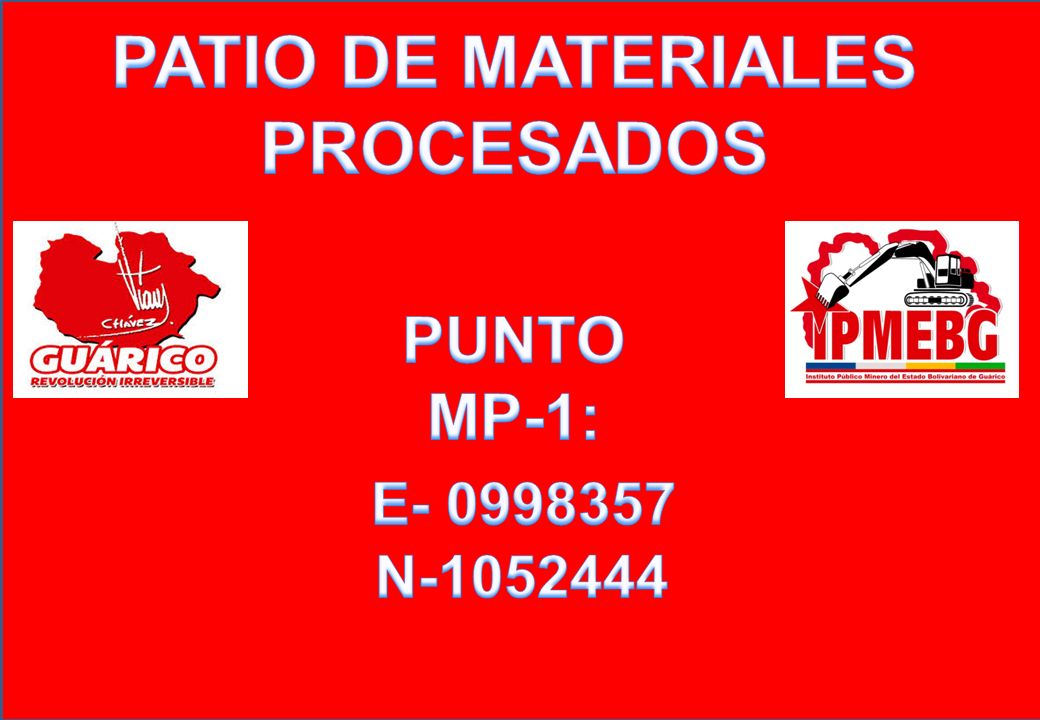

30 0,40 Mts 1,50 Mts Ubicación Cada baliza deberá estar colocada en los vértices de la poligonal cerrada del área de patio de materiales procesados y deberán coincidir con sus respectivas coordenadas UTM REGVEN correspondientes El poste de sostén deberá ser de hierro y fijado al piso con concreto además debe haber una altura de 1,50 mts. SOLO PARA PLANTAS PROCESADORES

31 Características 1- El tipo de letra debe ser Arial. 2- En la parte superior y de manera centrada debe decir Patio de Almacenamiento 3-Deberallevar los logos de la Gobernación de Guárico y del IPMEBG 4- Debe contener centrado entre los logos una leyenda que diga PUNTO. 5- Debe contener centrado debajo de la palabra PUNTO las siglas AE- X:. 6-Debajo de esto se deberán escribir las coordenadas UTM REGVEN correspondientes al Punto en cuestión. 7- El fondo será de color Rojo y las letreas irán en Blanco

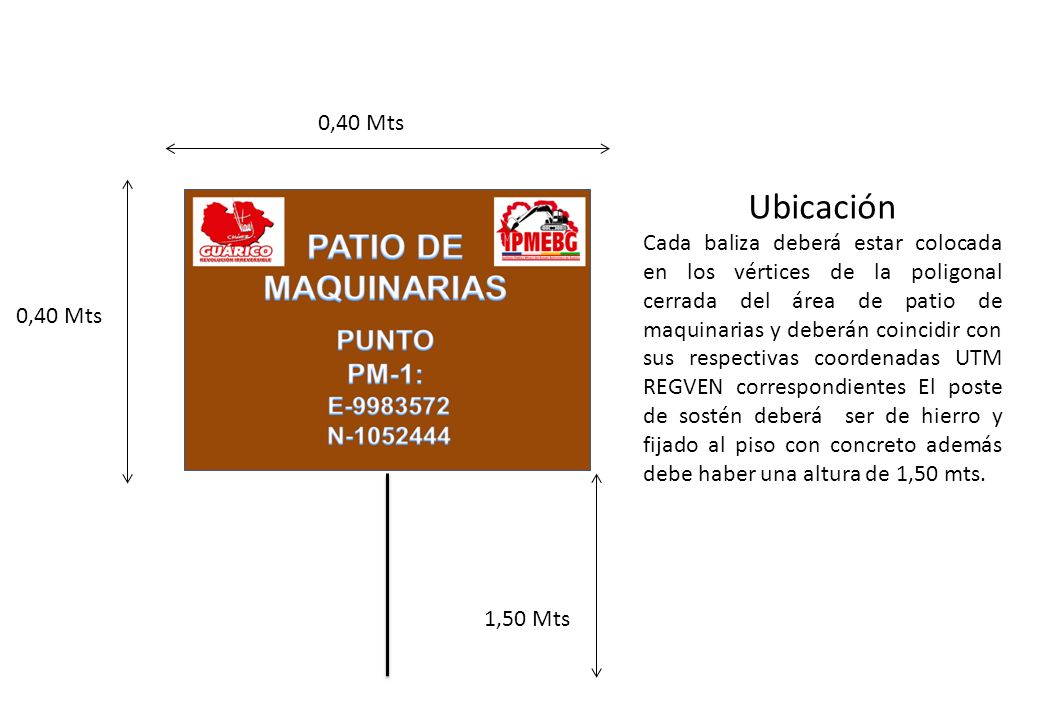

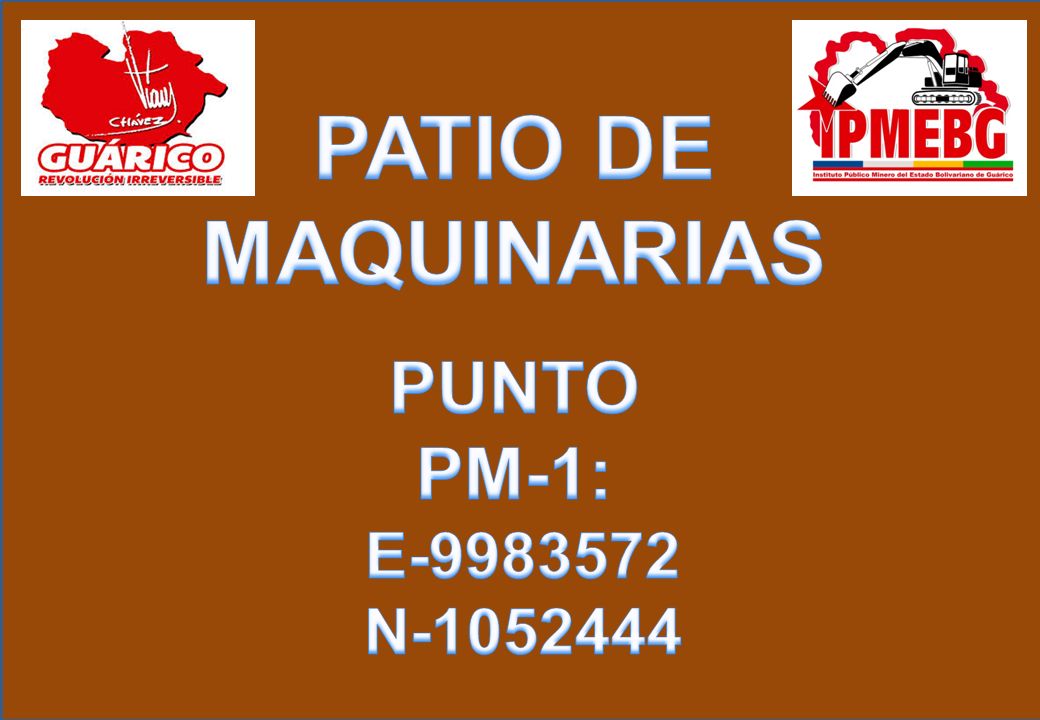

32 0,40 Mts 1,50 Mts Ubicación Cada baliza deberá estar colocada en los vértices de la poligonal cerrada del área de patio de maquinarias y deberán coincidir con sus respectivas coordenadas UTM REGVEN correspondientes El poste de sostén deberá ser de hierro y fijado al piso con concreto además debe haber una altura de 1,50 mts.

33 Características 1- El tipo de letra debe ser Arial. 2- En la parte superior y de manera centrada debe decir Patio de Almacenamiento 3-Deberallevar los logos de la Gobernación de Guárico y del IPMEBG 4- Debe contener centrado entre los logos una leyenda que diga PUNTO. 5- Debe contener centrado debajo de la palabra PUNTO las siglas AE- X:. 6-Debajo de esto se deberán escribir las coordenadas UTM REGVEN correspondientes al Punto en cuestión. 7- El fondo será de color Marrón y las letreas irán en Blanco

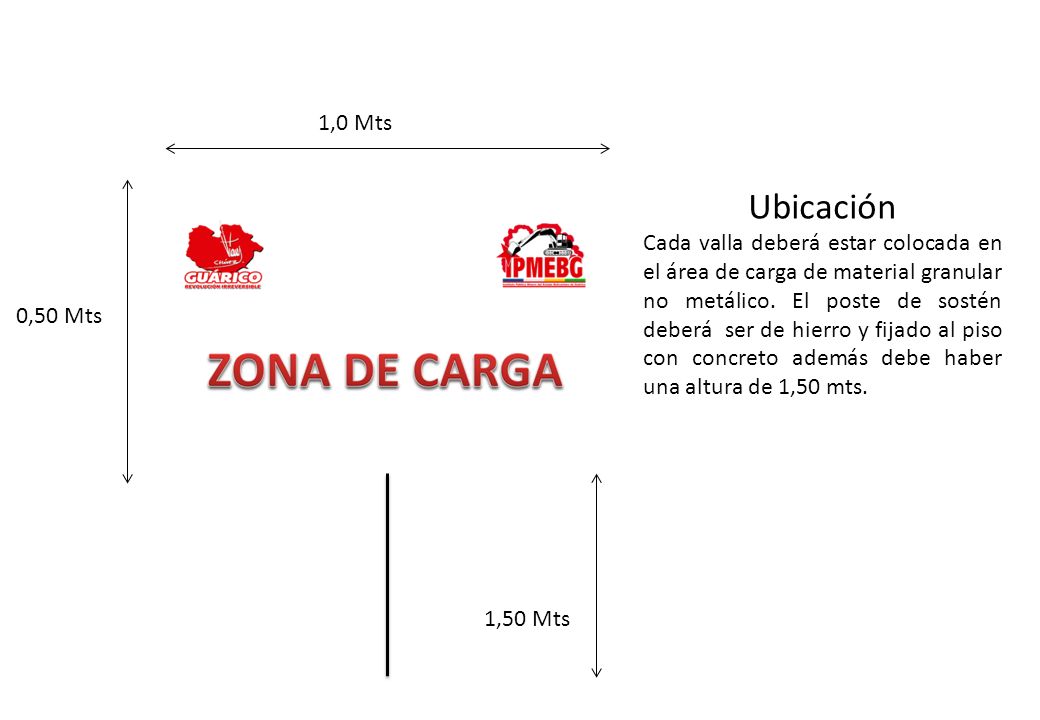

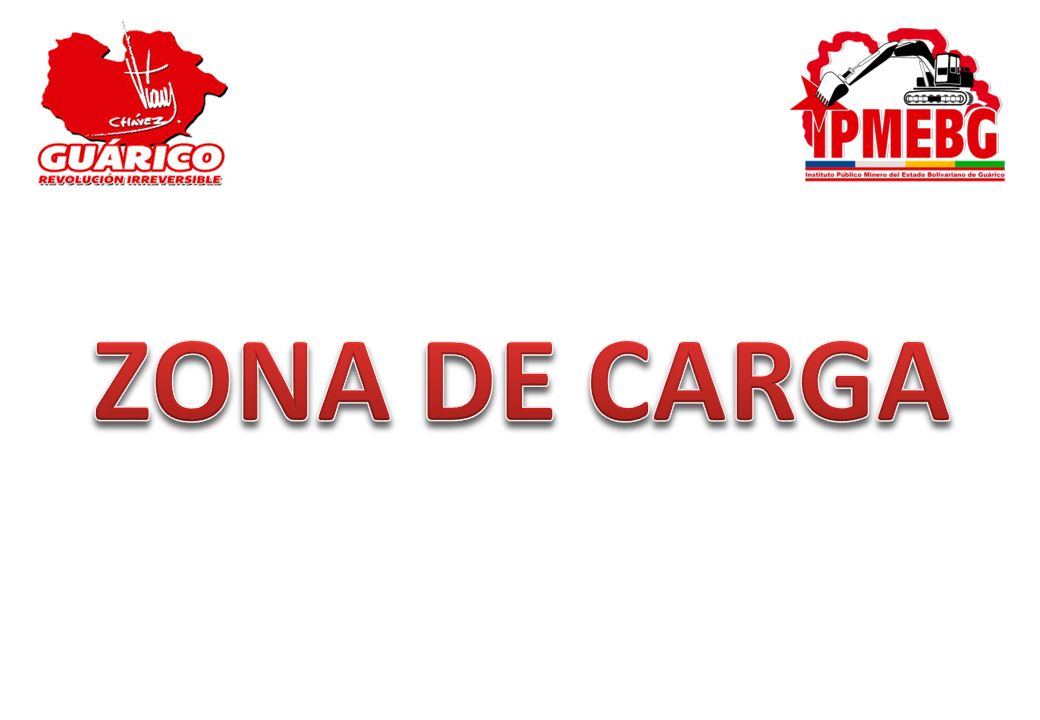

34 1,0 Mts 0,50 Mts 1,50 Mts Ubicación Cada valla deberá estar colocada en el área de carga de material granular no metálico. El poste de sostén deberá ser de hierro y fijado al piso con concreto además debe haber una altura de 1,50 mts.

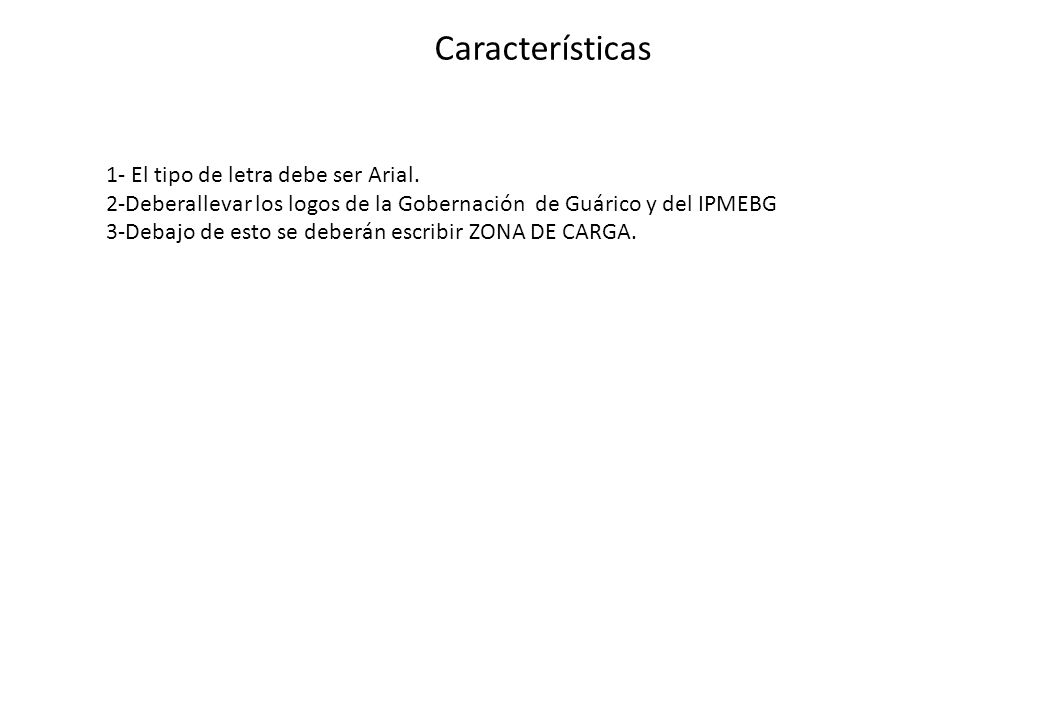

35 Características 1- El tipo de letra debe ser Arial. 2-Deberallevar los logos de la Gobernación de Guárico y del IPMEBG 3-Debajo de esto se deberán escribir ZONA DE CARGA.

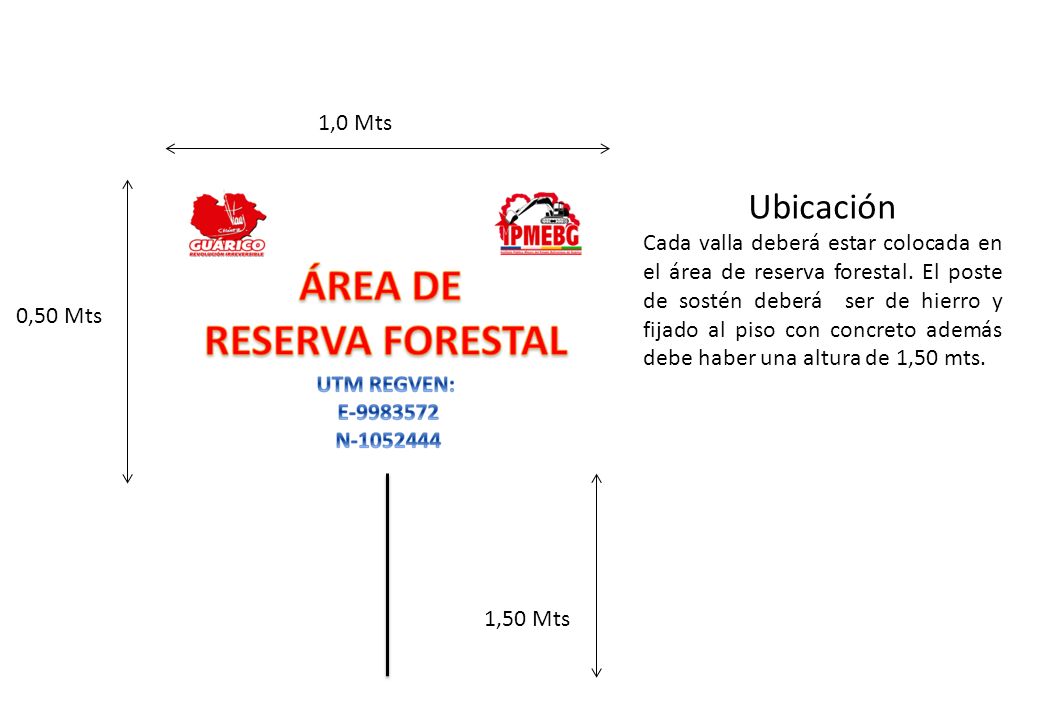

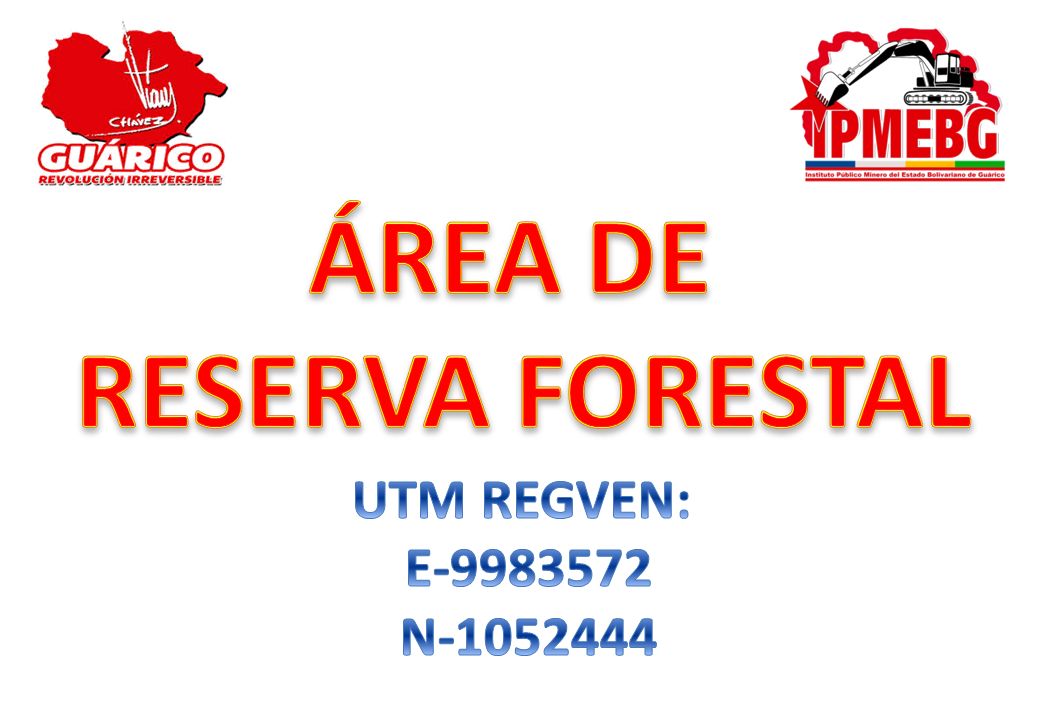

36 1,0 Mts 0,50 Mts 1,50 Mts Ubicación Cada valla deberá estar colocada en el área de reserva forestal. El poste de sostén deberá ser de hierro y fijado al piso con concreto además debe haber una altura de 1,50 mts.

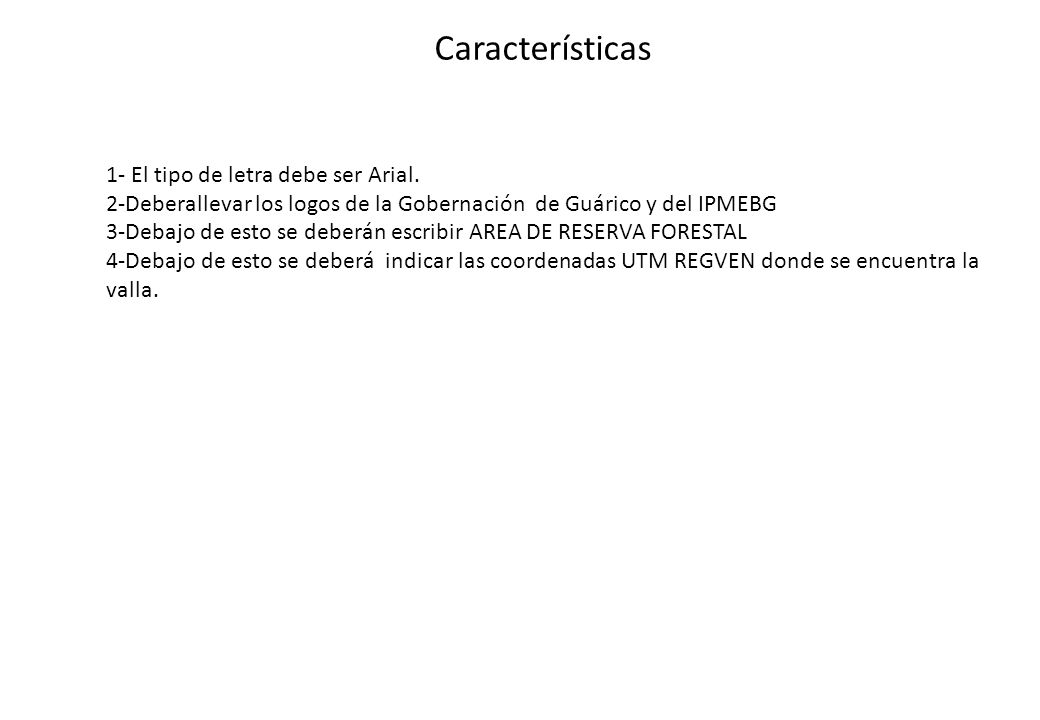

37 Características 1- El tipo de letra debe ser Arial. 2-Deberallevar los logos de la Gobernación de Guárico y del IPMEBG 3-Debajo de esto se deberán escribir AREA DE RESERVA FORESTAL 4-Debajo de esto se deberá indicar las coordenadas UTM REGVEN donde se encuentra la valla.

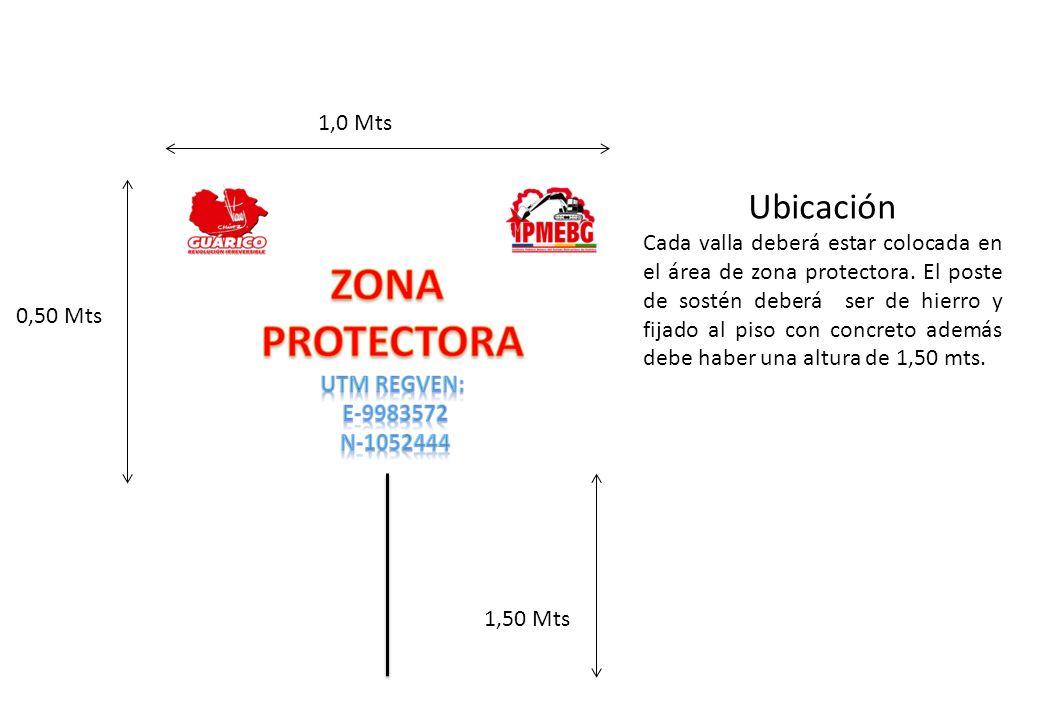

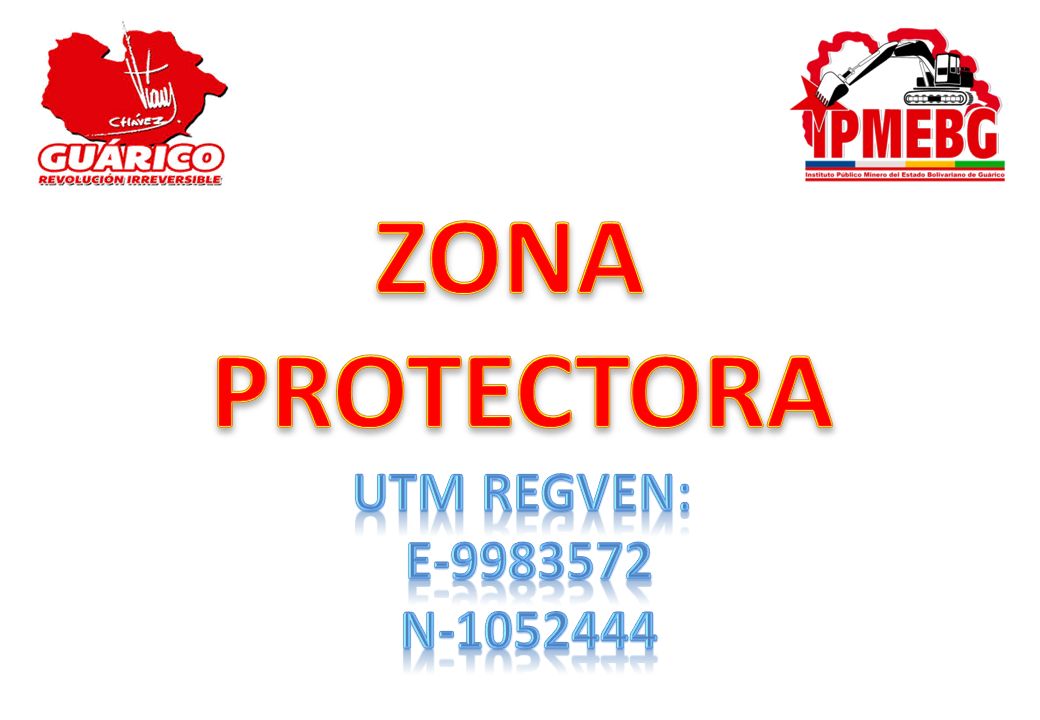

38 1,0 Mts 0,50 Mts 1,50 Mts Ubicación Cada valla deberá estar colocada en el área de zona protectora. El poste de sostén deberá ser de hierro y fijado al piso con concreto además debe haber una altura de 1,50 mts.

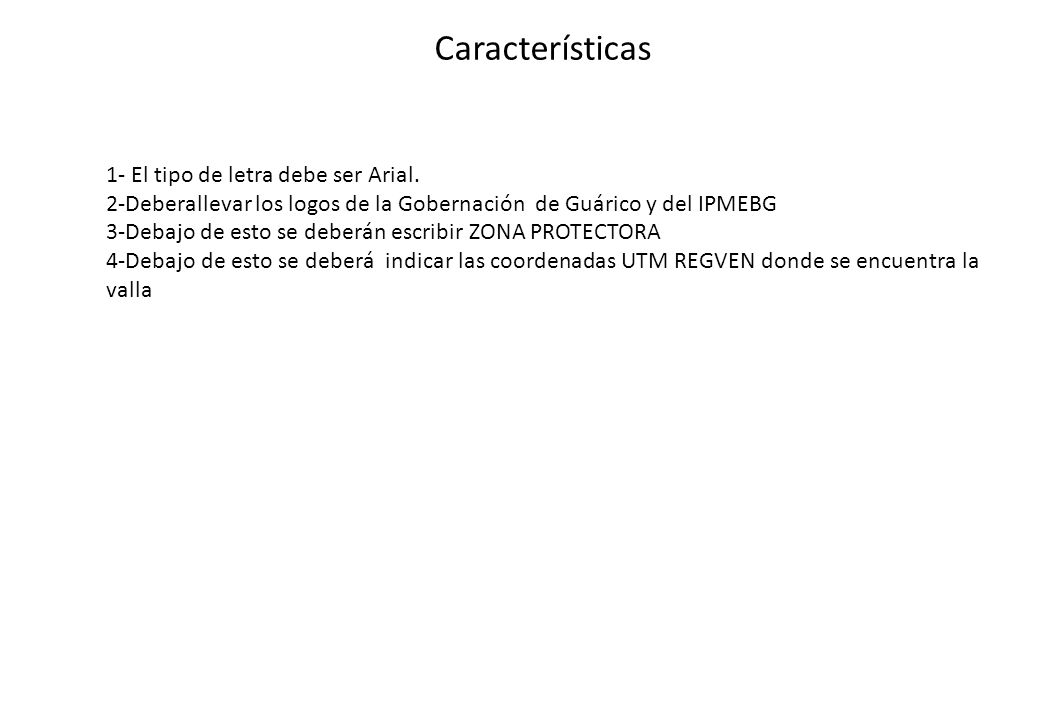

39 Características 1- El tipo de letra debe ser Arial. 2-Deberallevar los logos de la Gobernación de Guárico y del IPMEBG 3-Debajo de esto se deberán escribir ZONA PROTECTORA 4-Debajo de esto se deberá indicar las coordenadas UTM REGVEN donde se encuentra la valla
