1 COMPLEJO ASISTENCIAL DE AVILA
CONTRATO HOSPITAL ADMINISTRACIÓN PUBLICA- EMPRESA DE SERVICIOS ENERGETICOS COMPLEJO ASISTENCIAL DE AVILA GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

2 Jesús Ángel Santos San José
JUSTIFICACIÓN LEGAL El IDAE ha publicado el Documento de Trabajo: “Propuesta de modelo de contrato de servicios energéticos y mantenimiento en edificios de las Administraciones Públicas.” GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

3 Jesús Ángel Santos San José
JUSTIFICACIÓN LEGAL “En el sector de edificios públicos existe un importante potencial de ahorro de energía que, sin embargo, es difícil de realizar, debido a una serie de barreras que lo dificultan. Algunas son de tipo administrativo o legal. Así, por ejemplo, en el presupuesto del sector público, la partida destinada a inversión en tecnologías consumidoras de energía es diferente a la destinada al mantenimiento y suministro energético de estos mismos equipos.” GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

4 Jesús Ángel Santos San José
JUSTIFICACIÓN LEGAL “El contrato de mantenimiento integral con gestión energética de un edificio de titularidad de una Administración Pública, de carácter territorial, que dicha Administración puede celebrar con una empresa privada, por el que ésta, a cambio de un precio, se obligue a prestar suministro de energía en determinadas condiciones de calidad, cumpliendo unos niveles de confort y una mejora de la eficiencia energética ha de clasificarse, con arreglo a la legislación de contratos de las Administraciones Públicas, como un contrato administrativo típico, de carácter mixto, de suministro y servicios”. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

5 Jesús Ángel Santos San José
JUSTIFICACIÓN LEGAL Prestación P1- Gestión Energética: Gestión energética necesaria para el funcionamiento correcto de las instalaciones objeto del contrato; gestión del suministro energético de combustibles y electricidad de todo el edificio, control de calidad, cantidad y uso, y garantías de aprovisionamiento. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

6 Jesús Ángel Santos San José
JUSTIFICACIÓN LEGAL Prestación P2- Mantenimiento: Mantenimiento preventivo para lograr el perfecto funcionamiento y limpieza de las instalaciones con todos sus componentes, así como lograr la permanencia en el tiempo del rendimiento de las instalaciones y de todos sus componentes al valor inicial. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

7 Jesús Ángel Santos San José
JUSTIFICACIÓN LEGAL Prestación P3- Garantía Total: Reparación con sustitución de todos los elementos deteriorados en las instalaciones según se regula en este Pliego bajo la modalidad de Garantía Total. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

8 Jesús Ángel Santos San José
JUSTIFICACIÓN LEGAL Prestación P4- Obras de Mejora y Renovación de las Instalaciones consumidoras de energía: Realización y financiación de obras de mejora y renovación de las instalaciones, que a propuesta de la Administración titular del edificio se especifican en el Pliego de Condiciones Técnicas. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

9 Jesús Ángel Santos San José

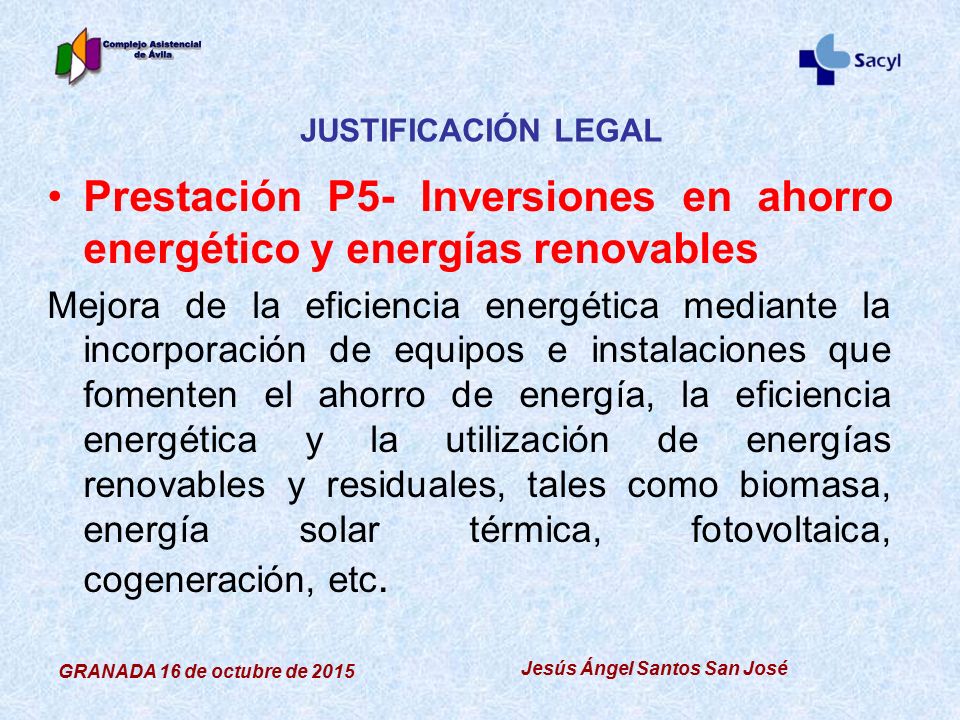

JUSTIFICACIÓN LEGAL Prestación P5- Inversiones en ahorro energético y energías renovables Mejora de la eficiencia energética mediante la incorporación de equipos e instalaciones que fomenten el ahorro de energía, la eficiencia energética y la utilización de energías renovables y residuales, tales como biomasa, energía solar térmica, fotovoltaica, cogeneración, etc. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

10 CONDICIONES DE CONTRATO
PRESTACIÓN DE GESTIÓN ENERGÉTICA Y DEL AGUA (P1) La titularidad de los contratos energéticos y agua seguirán siendo de la Administración Contratante (Pública), que corre con el gasto de los mismos. La facturación mensual que realicen las compañías suministradoras será facilitada a la empresa adjudicataria para la comprobación de los consumos. El Adjudicatario llevará un registro mensual desglosado de todas las facturaciones y consumos de cada centro del CCE. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

11 CONDICIONES DE CONTRATO
PRESTACIÓN DE GESTIÓN ENERGÉTICA Y DEL AGUA (P1) El motivo es que en SACYL la relación entre los Ingenieros de sus Hospitales, el EREN y el Servicio de Infraestructuras permite una total comunicación, de forma que esta COLABORACIÓN ha llevado a importantes avances en Eficiencia Energética y otras materias. El EREN a través del programa OPTE permite la contratación mediante Acuerdos Marco con las distintas Comercializadoras en Gas y Electricidad, de forma que se abarata el coste del KW consumido. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

12 CONDICIONES DE CONTRATO
PRESTACIONES DE CONDUCCIÓN Y VIGILANCIA (P2) La conducción y vigilancia incluyen todo el conjunto de tareas que permiten el control y dominio del funcionamiento de las instalaciones El Adjudicatario debe asegurar el control de los sistemas, así como equilibrio de las instalaciones para que se cumplan los parámetros de servicio y confort de manera uniforme. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

13 CONDICIONES DE CONTRATO
PRESTACIONES DE MANTENIMIENTO BAJO LA MODALIDAD DE GARANTÍA TOTAL Y GRAN MANTENIMIENTO (P3) El Adjudicatario se compromete a realizar a su cargo los trabajos de reparación necesarios para garantizar e buen estado de funcionamiento de las instalaciones y equipos hasta que el elemento no tuviera reparación o no fuera posible lograr alcanzar las especificaciones de funcionamiento del equipo. El Adjudicatario asume la completa y entera responsabilidad de la consecución del buen estado de funcionamiento de la instalaciones, efectuando las reparaciones que sean necesarias, hasta que la propiedad decida si repara o sustituye por equipo nuevo. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

14 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
El ahorro de energía será la diferencia del consumo en el periodo de elaboración del modelo de referencia (normalmente un año completo) menos la energía medida tras la aplicación de las MMEE (periodo demostrativo). Sumando o restando los ajustes de las variables de influencia. Los ajustes se deben de calcular a partir de los cambios que afectan al consumo de energía de los equipos que están dentro de los cambios efectuados. Pueden ser: rutinarios y no rutinarios. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

15 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
Ajustes rutinarios: Son parámetros que afectan al consumo de energía y que experimentan variaciones durante el periodo demostrativo. Como cambios climatológicos y variaciones en el consumo del edificio (aumento de intervenciones quirúrgicas, disminuciones de listas de espera en radiodiagnóstico, etc. Variables Independientes GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

16 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
Ajustes no rutinarios: Parámetros que influyen en el consumo de energía y que no se prevé que cambien en el periodo demostrativo. Tamaño de las instalaciones y funcionamiento de los equipos existentes, nº de camas, etc. Variables Estáticas GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

17 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
Variables estáticas Son aquellas que no cambian en el periodo de estudio. Se corresponden con los ajustes no rutinarios. Algunos ejemplos son: El volumen de aire que se va a climatizar El nº de horas de utilización de las diversas áreas climatizadas Las características del edificio: tipo de aislamiento, de paramentos interiores y exteriores, ventanas, puertas, etc. Tipo de uso de la instalación: consultas, quirófanos, rehabilitación, etc. Las condiciones nominales internas: nivel de iluminación. temperatura, ventilación, etc. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

18 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
Variables independientes: Son aquellas que sabemos a priori que van a cambiar a lo largo del periodo de estudio de forma regular y que además van a tener un impacto significativo sobre el consumo de las instalaciones. Así por ejemplo algunas variables independientes son: Condiciones climatológicas Aumento o disminución del nº de intervenciones quirúrgicas para disminución de las listas de espera. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

19 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
Al ser este tipo de variables y ajustes no rutinarios difíciles de estimar necesitan de un complejo desarrollo matemático que va a relacionar la energía consumida en el periodo demostrativo del ahorro con las variables independientes consideradas, en comparación con las mediciones obtenidas en el periodo de referencia. Considerando las variables estáticas con sus ajustes no rutinarios como elementos fijos durante el tiempo de estudio o periodo demostrativo. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

20 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
OPCIONES DE DETERMINACIÓN DEL AHORRO. El IPMVP ofrece cuatro opciones de determinación del ahorro: OPCION A) Verificación aislada de las MMEE: medición del parámetro clave OPCION B) Verificación aislada de la MMEE: Medición de todos los parámetros OPCION C) Verificación de toda la instalación OPCION D) Simulación calibrada GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

21 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
OPCION D) Simulación calibrada El ahorro se determina simulando el consumo de energía de toda la instalación, o de una parte de ella. La simulación ha de ser capaz de simular el rendimiento energético actual de la instalación. Requiere de un potente desarrollo matemático. Información de la factura energética. Las MMEE afectan a varios equipos de la instalación y no existen medidas de referencia anteriores. El periodo de referencia se realiza mediante una simulación calibrada que se compara con la del periodo demostrativo. GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

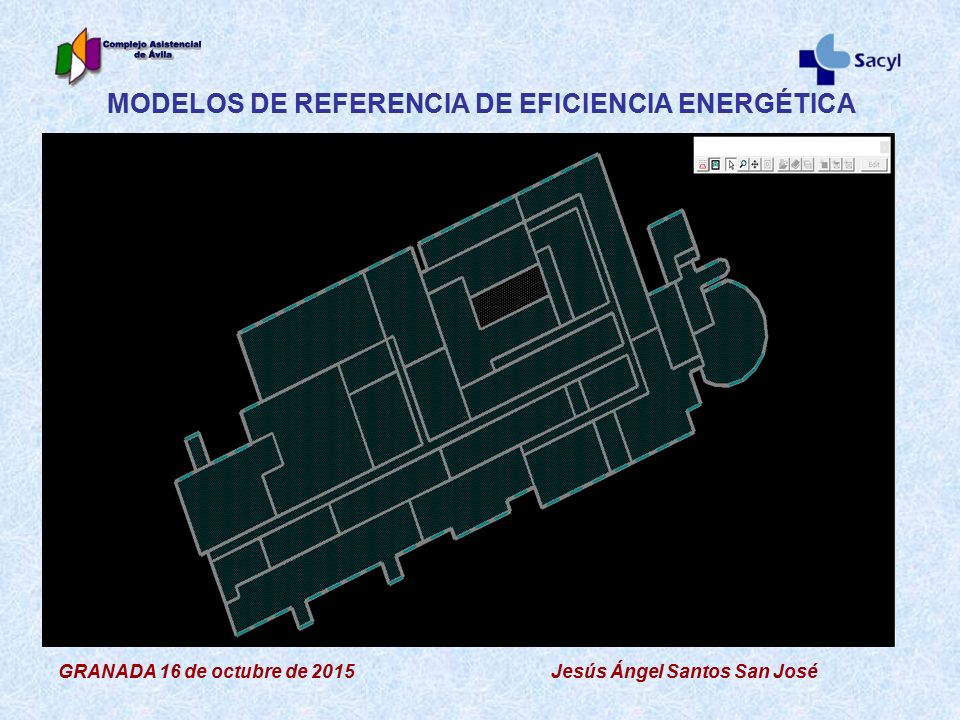

22 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
Jesús Ángel Santos San José GRANADA 16 de octubre de 2015

23 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
Jesús Ángel Santos San José GRANADA 16 de octubre de 2015

24 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

25 MODELOS DE REFERENCIA DE EFICIENCIA ENERGÉTICA
GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

26 PLIEGO DE PRESCRIPCIONES TECNICAS
GARANTÍA DE AHORROS ENERGÉTICOS La propuesta del licitador deberá garantizar un ahorro energético mínimo de: · Energía Térmica: 5% · Energía eléctrica: 15% · Agua fría: 5% GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

27 PLIEGO DE PRESCRIPCIONES TECNICAS
MEDIDAS OBLIGATORIAS CONTADORES REPARTICION DE CONSUMOS SISTEMA DE TELEGESTION GMAO: MANSIS XXI INSTALACION DE RECUPERACION DE QUIROFANOS GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

28 PLIEGO DE PRESCRIPCIONES TECNICAS
MEDIDAS ORIENTATIVAS RECUPERADOR EN CALDERA ACS LUMINARIAS EFICIENTES (LED) VARIADORES DE FRECUENCIA VALVULAS TERMOSTATICAS PERLIZADORES GRIFERIA GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

29 IMPLANTACION. MEDIDAS OBLIGATORIAS
Jesús Ángel Santos San José GRANADA 16 de octubre de 2015

30 IMPLANTACION. MEDIDAS OBLIGATORIAS
Jesús Ángel Santos San José GRANADA 16 de octubre de 2015

31 IMPLANTACION. MEDIDAS OBLIGATORIAS
Jesús Ángel Santos San José GRANADA 16 de octubre de 2015

32 IMPLANTACION. MEDIDAS OBLIGATORIAS
Jesús Ángel Santos San José GRANADA 16 de octubre de 2015

33 IMPLANTACION. MEDIDAS OBLIGATORIAS
Jesús Ángel Santos San José GRANADA 16 de octubre de 2015

34 IMPLANTACION. MEDIDAS OBLIGATORIAS
GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José

35 Recuperador Quirófano

36 MUCHAS GRACIAS Jesús Ángel Santos San José
GRANADA 16 de octubre de 2015 Jesús Ángel Santos San José
