1 Denominado por sus siglas como: Diagrama Entidad- Relación E-R

2 Este modelo representa a la realidad a través de un esquema gráfico empleando los terminología de: Entidades.- Son objetos que existen y son los elementos principales que se identifican en el problema a resolver Entidad símbolo

3 Atributos.-características particulares de una entidad. símbolo Atributo

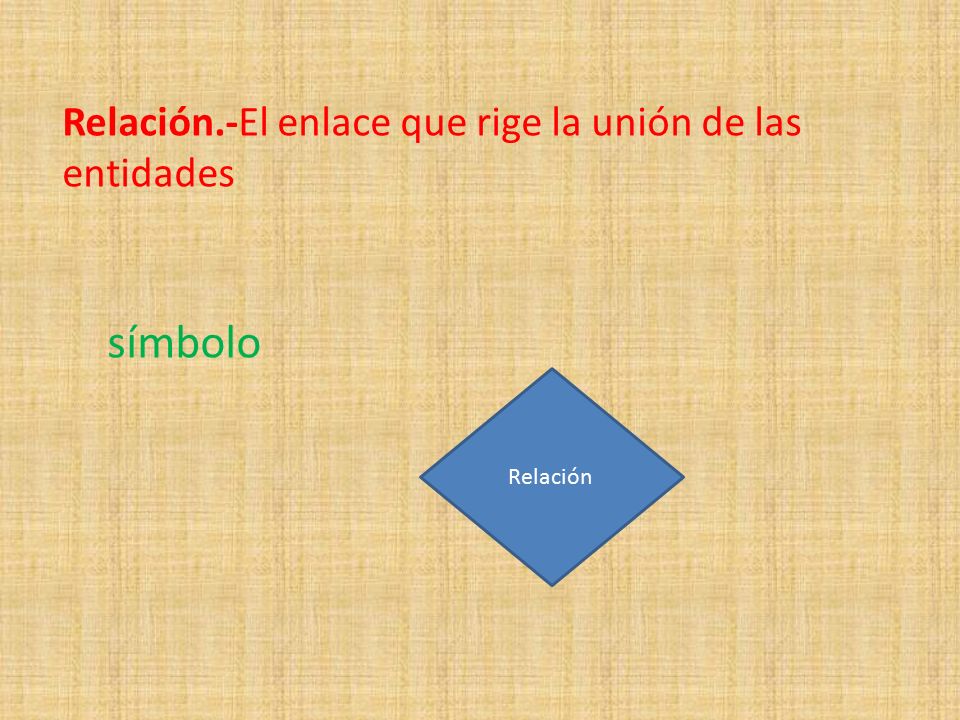

4 Relación.-El enlace que rige la unión de las entidades símbolo Relación

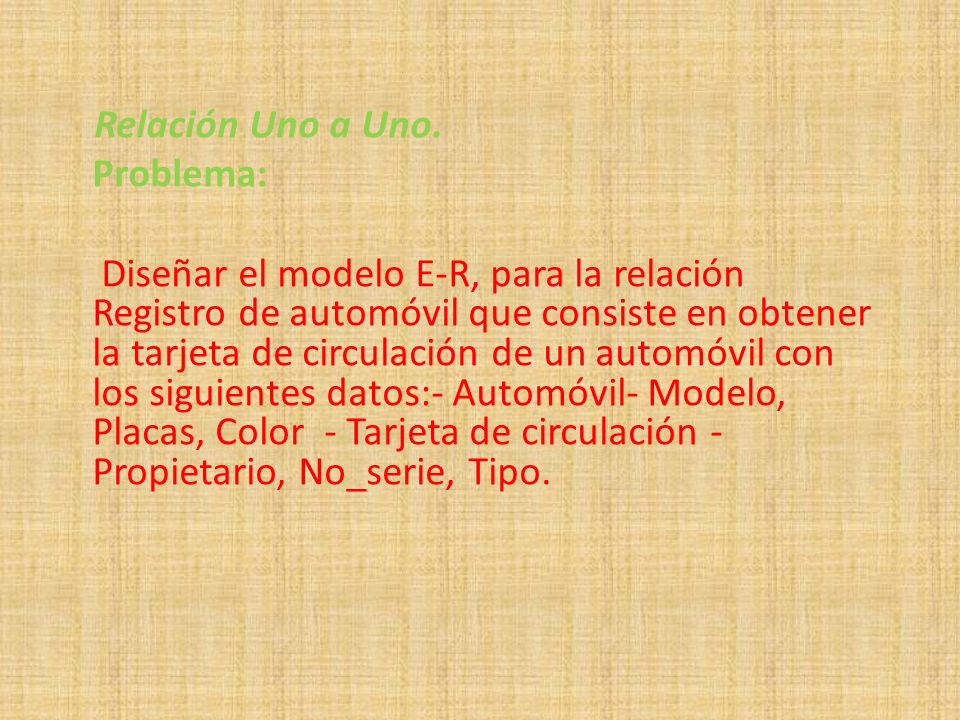

5 Relación Uno a Uno. Problema: Diseñar el modelo E-R, para la relación Registro de automóvil que consiste en obtener la tarjeta de circulación de un automóvil con los siguientes datos:- Automóvil- Modelo, Placas, Color - Tarjeta de circulación - Propietario, No_serie, Tipo.

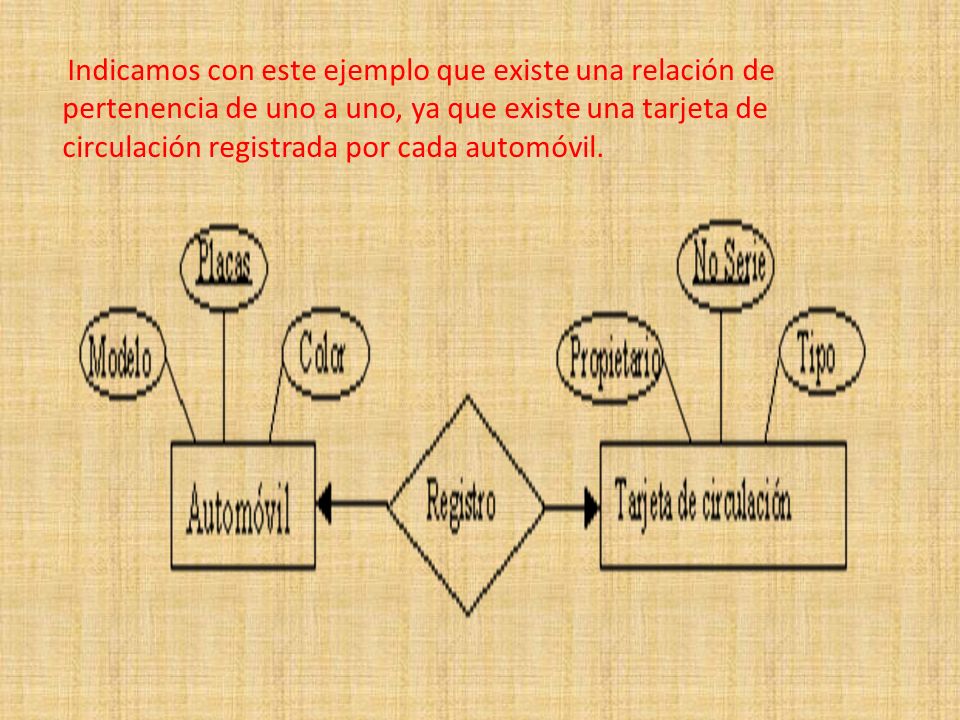

6 Indicamos con este ejemplo que existe una relación de pertenencia de uno a uno, ya que existe una tarjeta de circulación registrada por cada automóvil.

7 En este ejemplo, representamos que existe un solo presidente para cada país

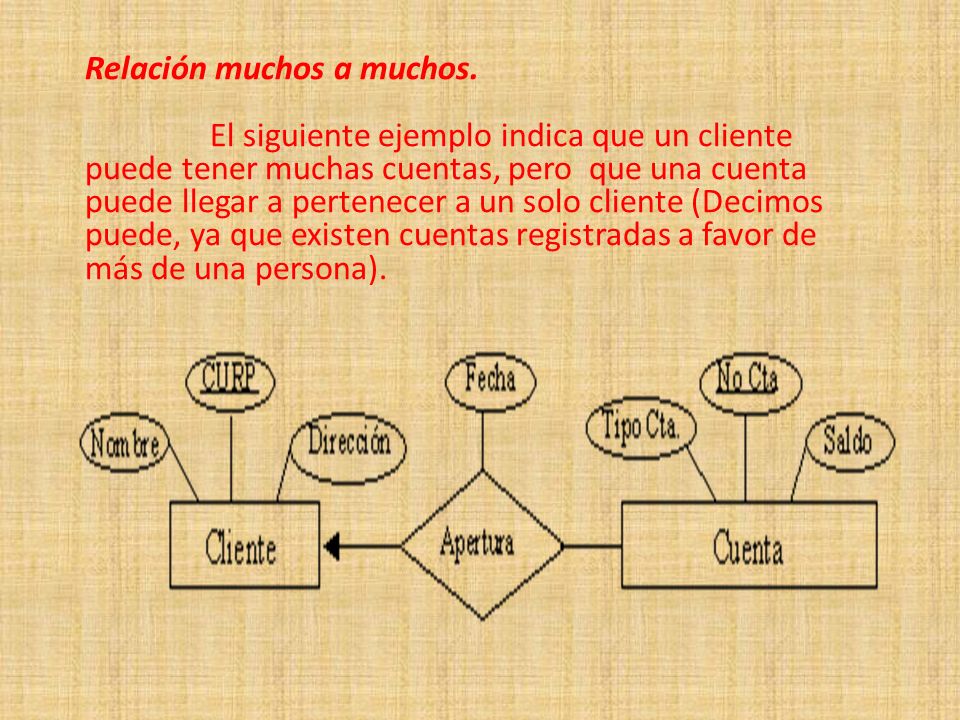

8 Relación muchos a muchos. El siguiente ejemplo indica que un cliente puede tener muchas cuentas, pero que una cuenta puede llegar a pertenecer a un solo cliente (Decimos puede, ya que existen cuentas registradas a favor de más de una persona).

9 Diseño de modelo Entidad-Relación en salón de clase.
