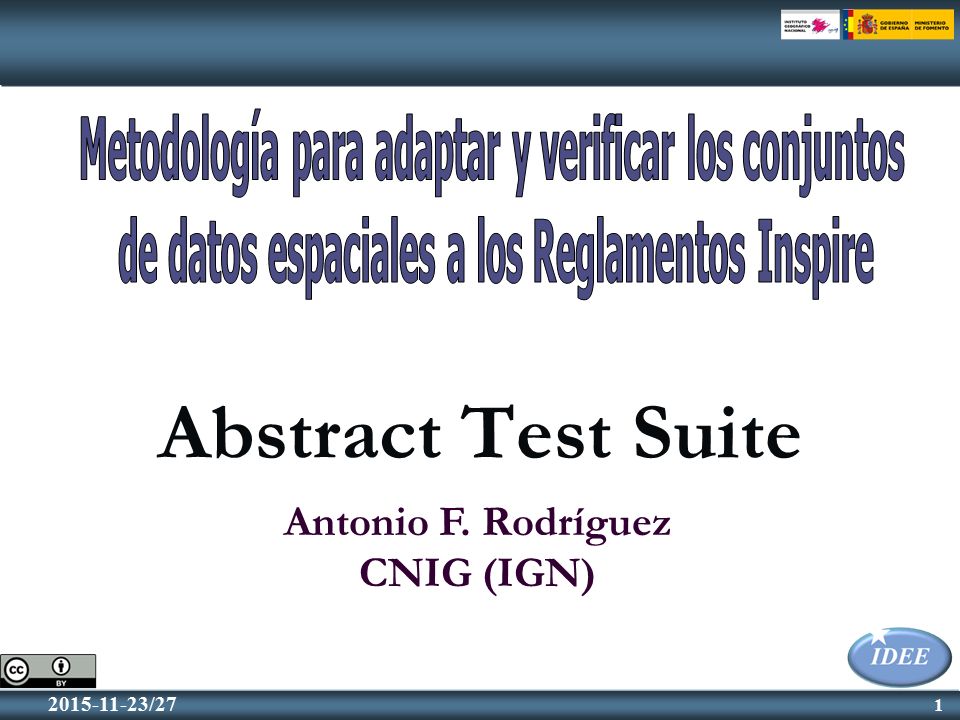

1 1 2015-11-23/27 1 Abstract Test Suite Antonio F. Rodríguez CNIG (IGN)

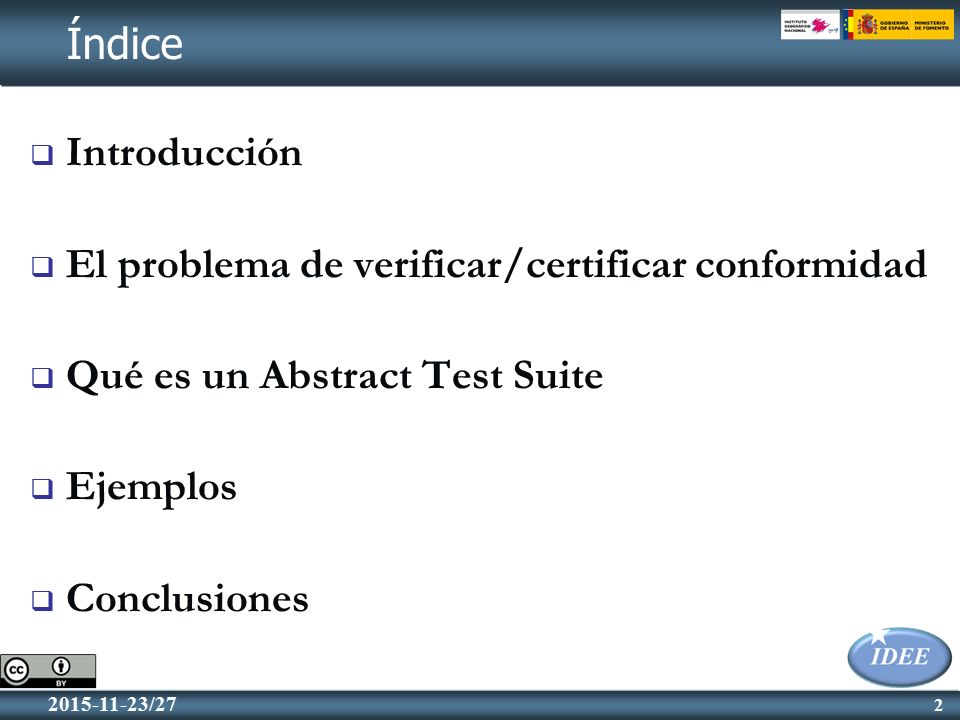

2 2 2015-11-23/27  Introducción  El problema de verificar/certificar conformidad  Qué es un Abstract Test Suite  Ejemplos  Conclusiones Índice

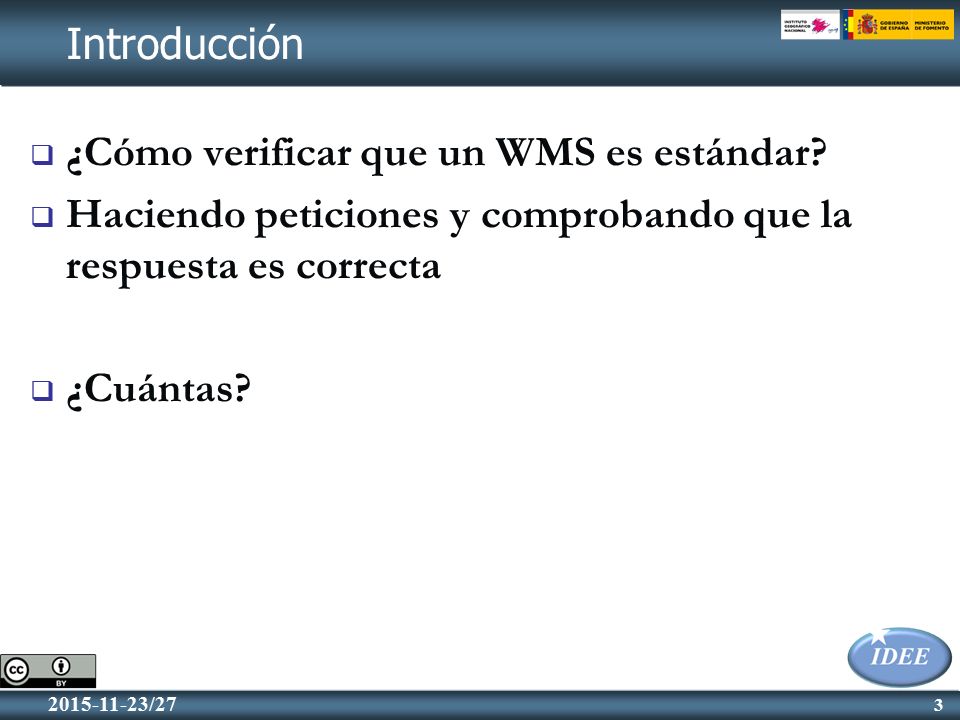

3 3 2015-11-23/27  ¿Cómo verificar que un WMS es estándar?  Haciendo peticiones y comprobando que la respuesta es correcta  ¿Cuántas? Introducción

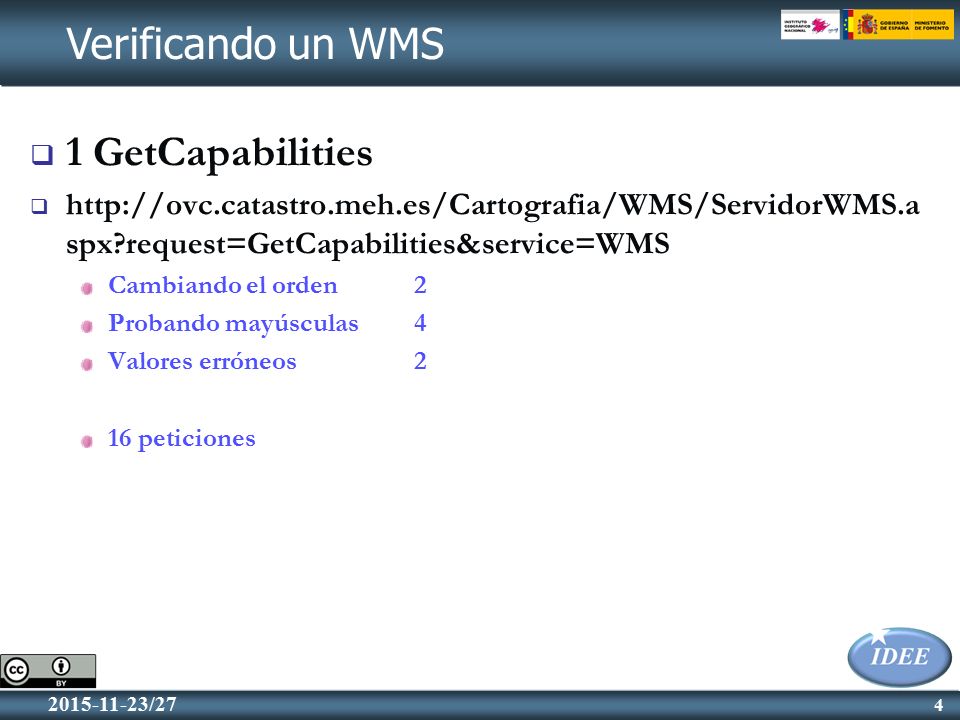

4 4 2015-11-23/27  1 GetCapabilities  http://ovc.catastro.meh.es/Cartografia/WMS/ServidorWMS.a spx?request=GetCapabilities&service=WMS Cambiando el orden2 Probando mayúsculas4 Valores erróneos2 16 peticiones Verificando un WMS

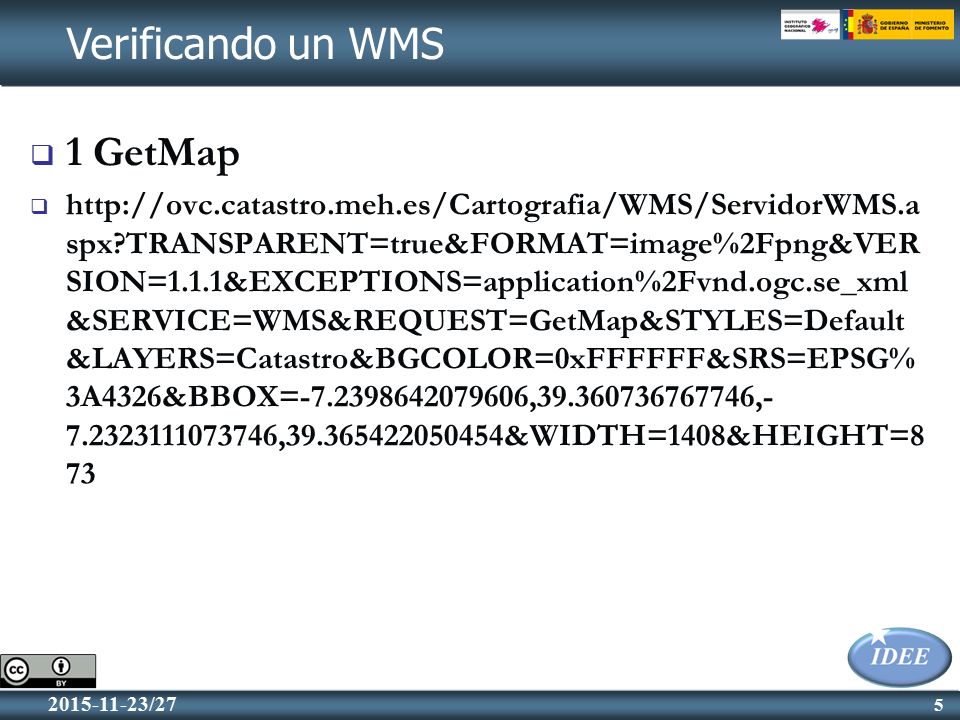

5 5 2015-11-23/27  1 GetMap  http://ovc.catastro.meh.es/Cartografia/WMS/ServidorWMS.a spx?TRANSPARENT=true&FORMAT=image%2Fpng&VER SION=1.1.1&EXCEPTIONS=application%2Fvnd.ogc.se_xml &SERVICE=WMS&REQUEST=GetMap&STYLES=Default &LAYERS=Catastro&BGCOLOR=0xFFFFFF&SRS=EPSG% 3A4326&BBOX=-7.2398642079606,39.360736767746,- 7.2323111073746,39.365422050454&WIDTH=1408&HEIGHT=8 73 Verificando un WMS

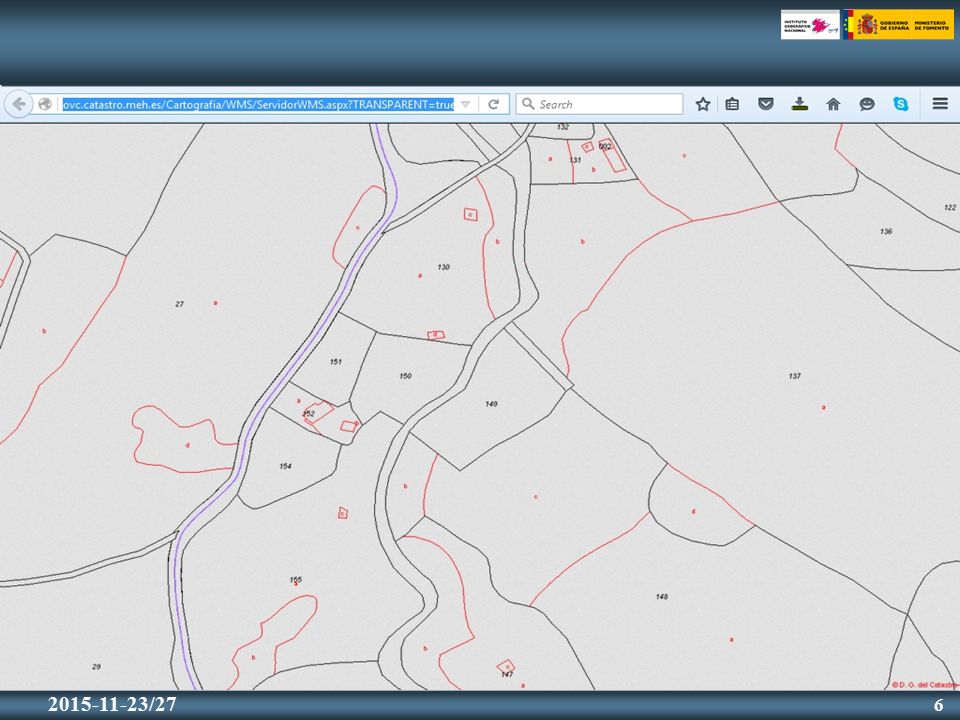

6 6 2015-11-23/27

7 7  TRANSPARENT=true, false2  FORMAT=png, jpeg2  VERSION=1.1.1, 1.3.12  EXCEPTIONS=xml2  SERVICE=WMS  REQUEST=GetMap  STYLES=2  LAYERS=Catastro  SRS=EPSG:4326 12  BBOX=-7.2…50  WIDTH=1408&HEIGHT=8738153 600  - Mayúsculas, minúsculas 4  - Orden11! = 39 M23,9 B ¿Cuántas peticiones?

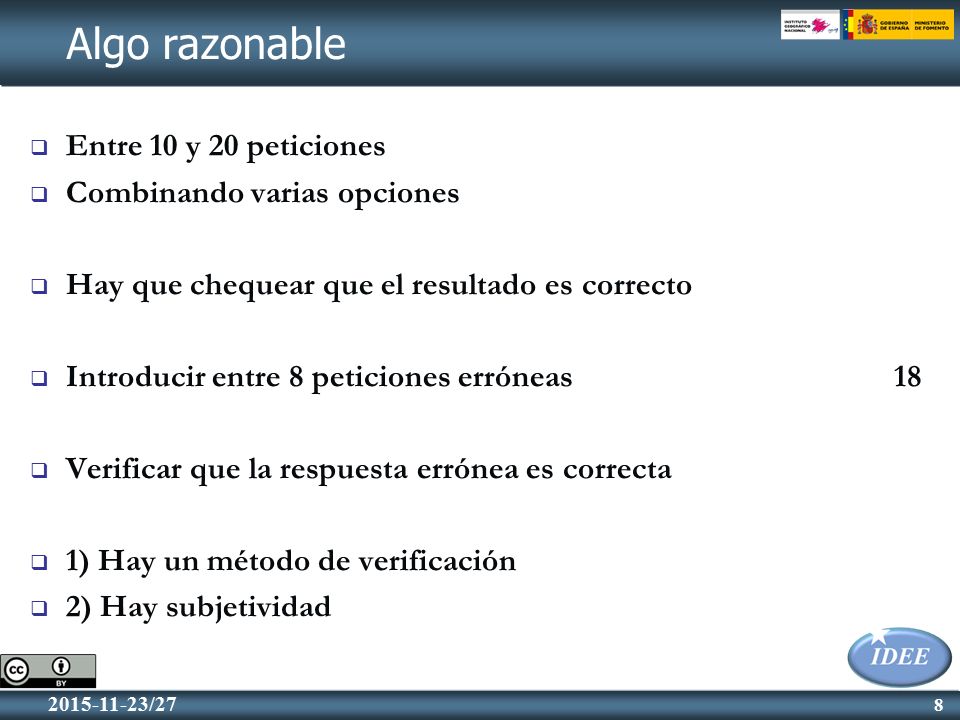

8 8 2015-11-23/27  Entre 10 y 20 peticiones  Combinando varias opciones  Hay que chequear que el resultado es correcto  Introducir entre 8 peticiones erróneas18  Verificar que la respuesta errónea es correcta  1) Hay un método de verificación  2) Hay subjetividad Algo razonable

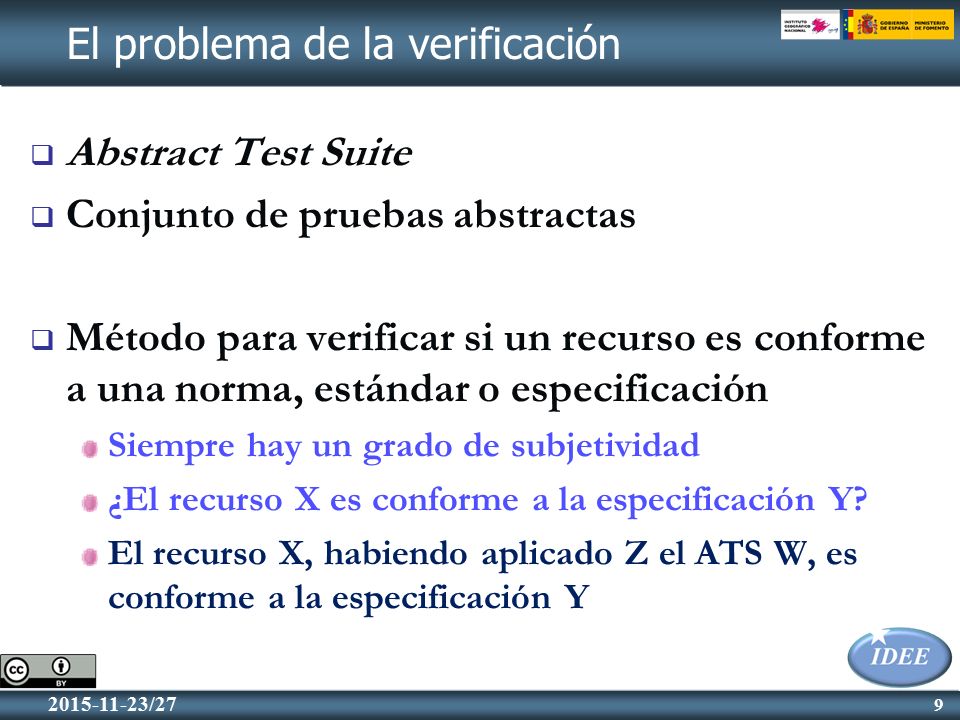

9 9 2015-11-23/27  Abstract Test Suite  Conjunto de pruebas abstractas  Método para verificar si un recurso es conforme a una norma, estándar o especificación Siempre hay un grado de subjetividad ¿El recurso X es conforme a la especificación Y? El recurso X, habiendo aplicado Z el ATS W, es conforme a la especificación Y El problema de la verificación

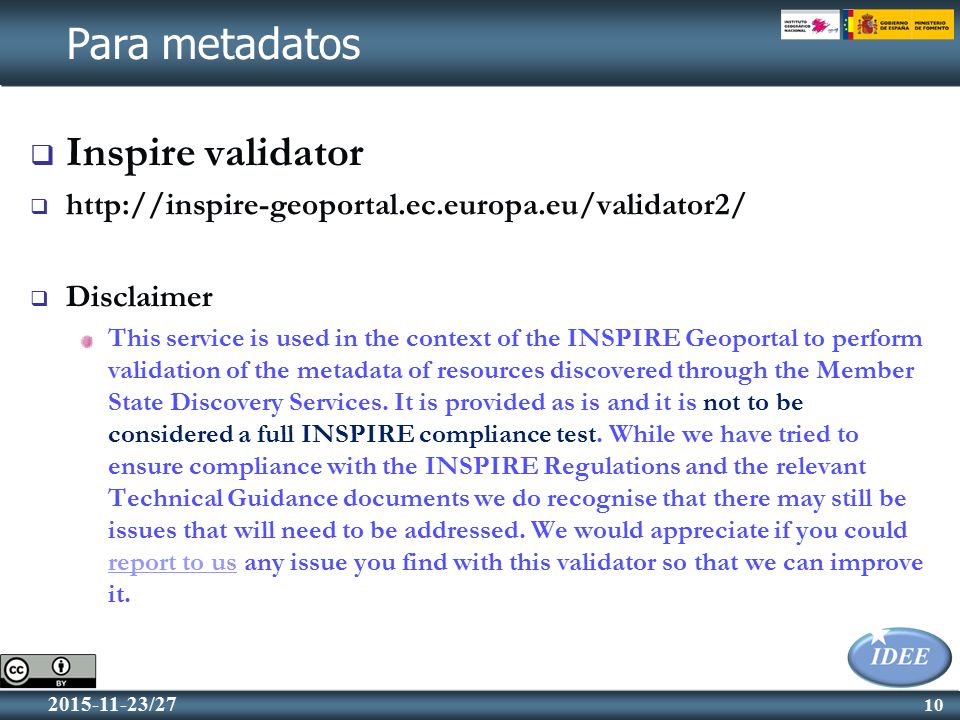

10 10 2015-11-23/27  Inspire validator  http://inspire-geoportal.ec.europa.eu/validator2/  Disclaimer This service is used in the context of the INSPIRE Geoportal to perform validation of the metadata of resources discovered through the Member State Discovery Services. It is provided as is and it is not to be considered a full INSPIRE compliance test. While we have tried to ensure compliance with the INSPIRE Regulations and the relevant Technical Guidance documents we do recognise that there may still be issues that will need to be addressed. We would appreciate if you could report to us any issue you find with this validator so that we can improve it. report to us Para metadatos

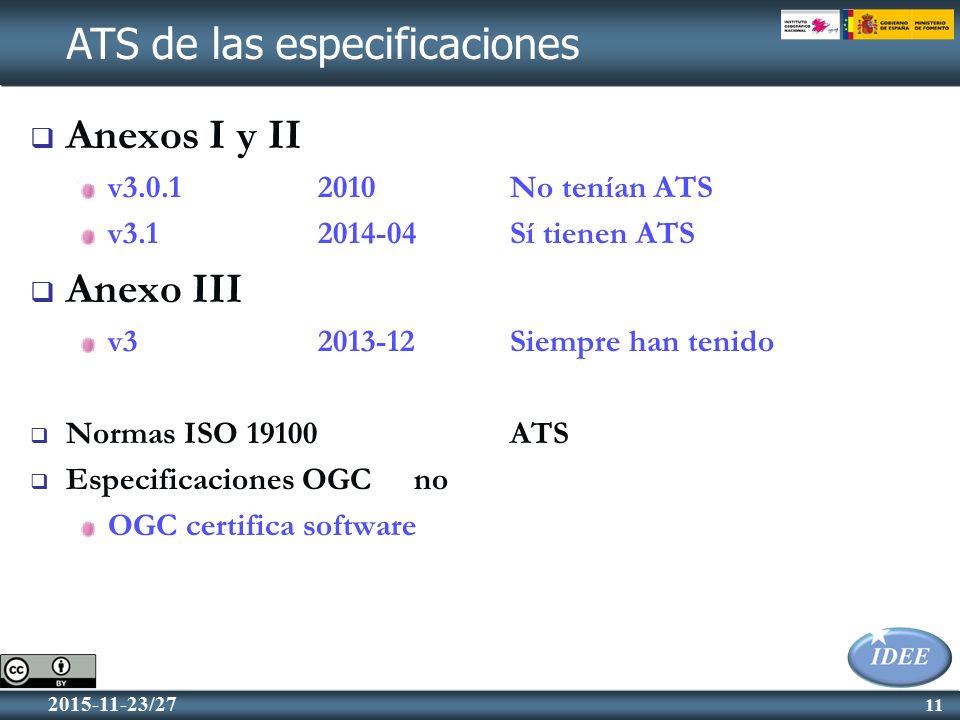

11 11 2015-11-23/27  Anexos I y II v3.0.12010No tenían ATS v3.12014-04Sí tienen ATS  Anexo III v32013-12Siempre han tenido  Normas ISO 19100ATS  Especificaciones OGC no OGC certifica software ATS de las especificaciones

12 12 2015-11-23/27  Debe ser ejecutada por un equipo diferente al de producción  Equipo de producción Objetivo: comprobar que todo está bien Actitud complaciente  Equipo de verificación Objetivo: Encontrar algún fallo Actitud inquisitorial Más sobre verificación/certificación

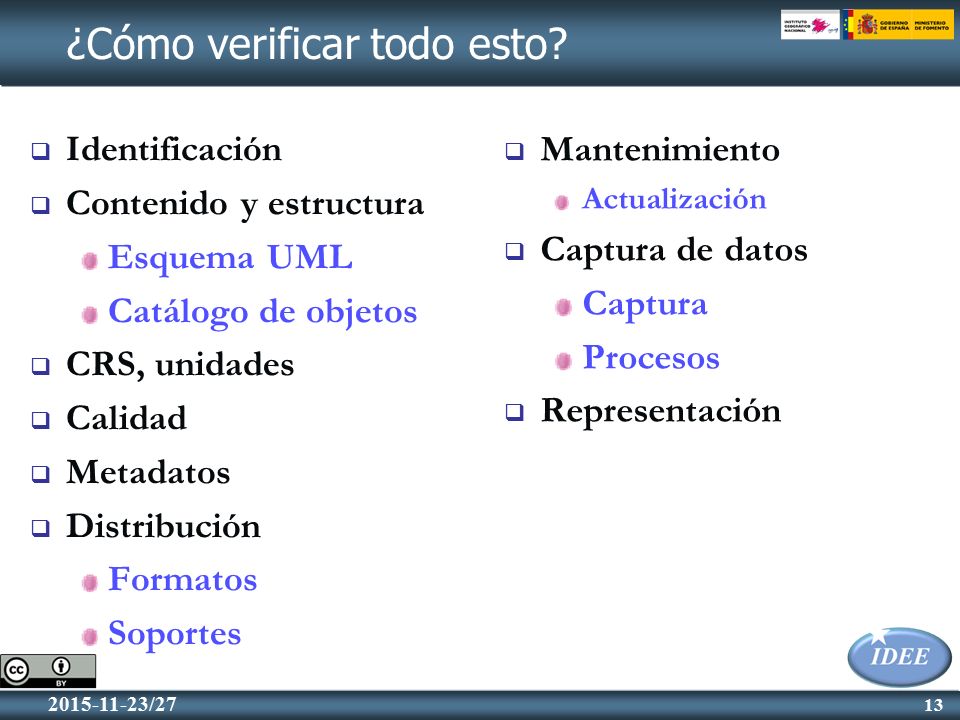

13 13 2015-11-23/27  Identificación  Contenido y estructura Esquema UML Catálogo de objetos  CRS, unidades  Calidad  Metadatos  Distribución Formatos Soportes ¿Cómo verificar todo esto?  Mantenimiento Actualización  Captura de datos Captura Procesos  Representación

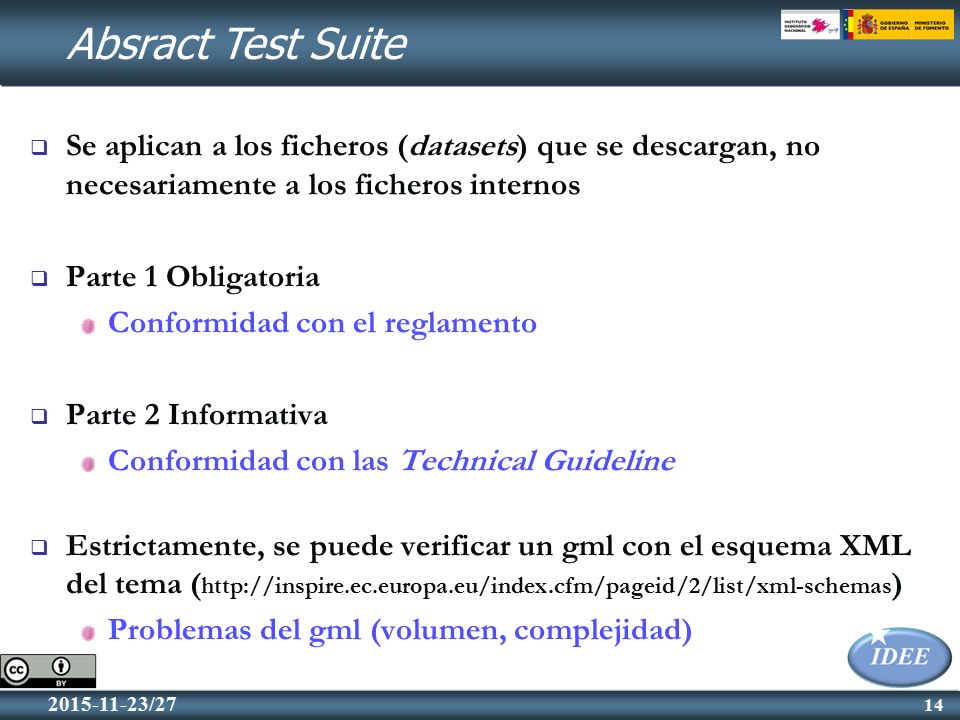

14 14 2015-11-23/27  Se aplican a los ficheros (datasets) que se descargan, no necesariamente a los ficheros internos  Parte 1 Obligatoria Conformidad con el reglamento  Parte 2 Informativa Conformidad con las Technical Guideline  Estrictamente, se puede verificar un gml con el esquema XML del tema ( http://inspire.ec.europa.eu/index.cfm/pageid/2/list/xml-schemas ) Problemas del gml (volumen, complejidad) Absract Test Suite

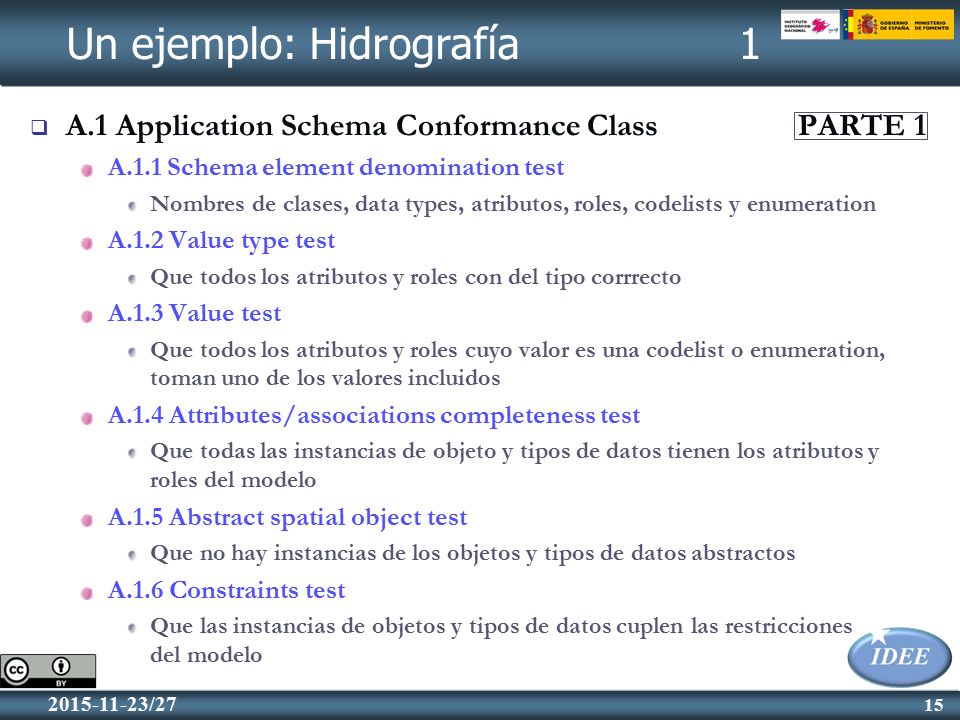

15 15 2015-11-23/27  A.1 Application Schema Conformance Class PARTE 1 A.1.1 Schema element denomination test Nombres de clases, data types, atributos, roles, codelists y enumeration A.1.2 Value type test Que todos los atributos y roles con del tipo corrrecto A.1.3 Value test Que todos los atributos y roles cuyo valor es una codelist o enumeration, toman uno de los valores incluidos A.1.4 Attributes/associations completeness test Que todas las instancias de objeto y tipos de datos tienen los atributos y roles del modelo A.1.5 Abstract spatial object test Que no hay instancias de los objetos y tipos de datos abstractos A.1.6 Constraints test Que las instancias de objetos y tipos de datos cuplen las restricciones del modelo Un ejemplo: Hidrografía1

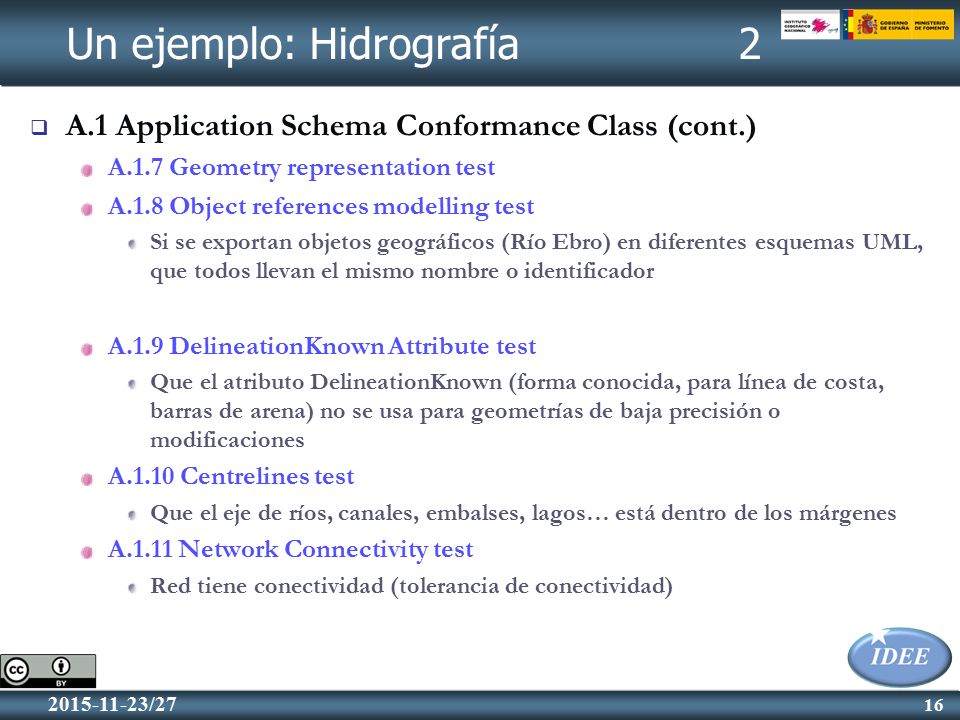

16 16 2015-11-23/27  A.1 Application Schema Conformance Class (cont.) A.1.7 Geometry representation test A.1.8 Object references modelling test Si se exportan objetos geográficos (Río Ebro) en diferentes esquemas UML, que todos llevan el mismo nombre o identificador A.1.9 DelineationKnown Attribute test Que el atributo DelineationKnown (forma conocida, para línea de costa, barras de arena) no se usa para geometrías de baja precisión o modificaciones A.1.10 Centrelines test Que el eje de ríos, canales, embalses, lagos… está dentro de los márgenes A.1.11 Network Connectivity test Red tiene conectividad (tolerancia de conectividad) Un ejemplo: Hidrografía2

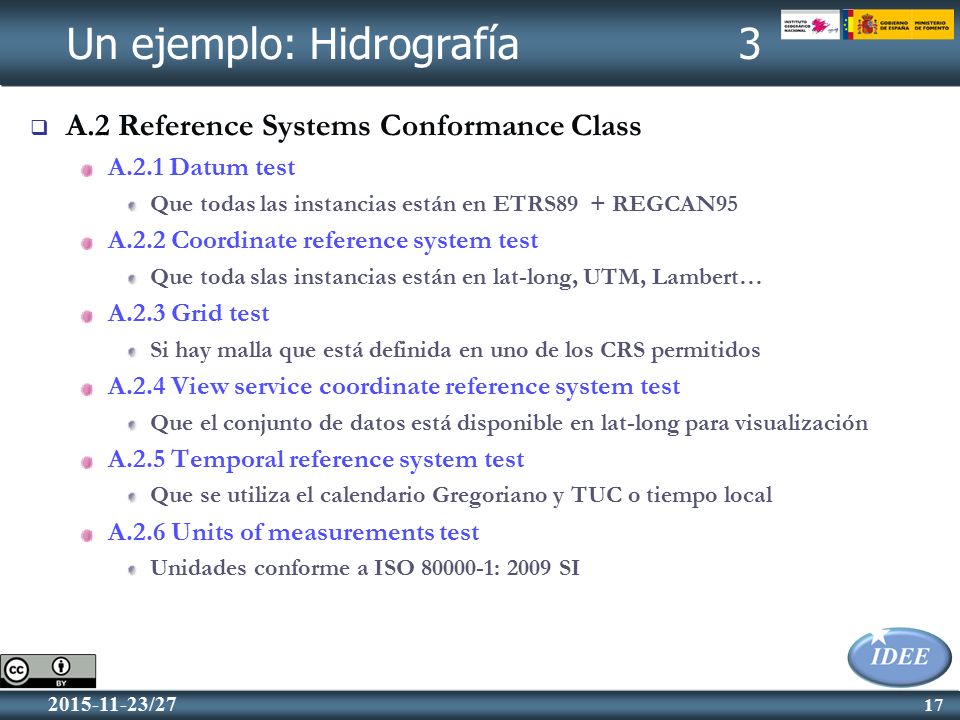

17 17 2015-11-23/27  A.2 Reference Systems Conformance Class A.2.1 Datum test Que todas las instancias están en ETRS89 + REGCAN95 A.2.2 Coordinate reference system test Que toda slas instancias están en lat-long, UTM, Lambert… A.2.3 Grid test Si hay malla que está definida en uno de los CRS permitidos A.2.4 View service coordinate reference system test Que el conjunto de datos está disponible en lat-long para visualización A.2.5 Temporal reference system test Que se utiliza el calendario Gregoriano y TUC o tiempo local A.2.6 Units of measurements test Unidades conforme a ISO 80000-1: 2009 SI Un ejemplo: Hidrografía3

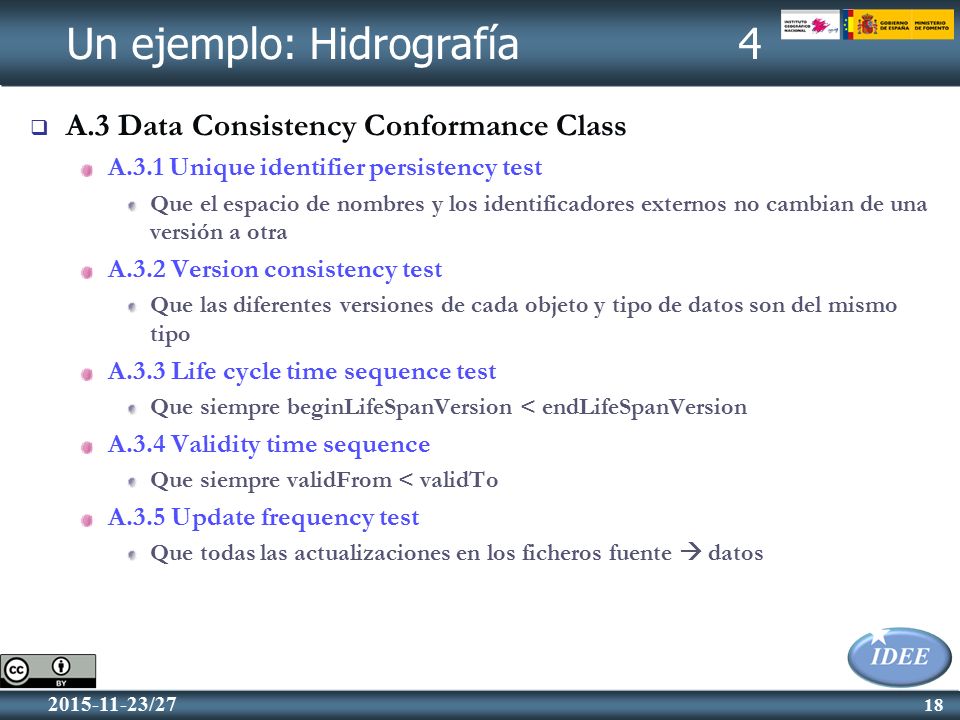

18 18 2015-11-23/27  A.3 Data Consistency Conformance Class A.3.1 Unique identifier persistency test Que el espacio de nombres y los identificadores externos no cambian de una versión a otra A.3.2 Version consistency test Que las diferentes versiones de cada objeto y tipo de datos son del mismo tipo A.3.3 Life cycle time sequence test Que siempre beginLifeSpanVersion < endLifeSpanVersion A.3.4 Validity time sequence Que siempre validFrom < validTo A.3.5 Update frequency test Que todas las actualizaciones en los ficheros fuente  datos Un ejemplo: Hidrografía4

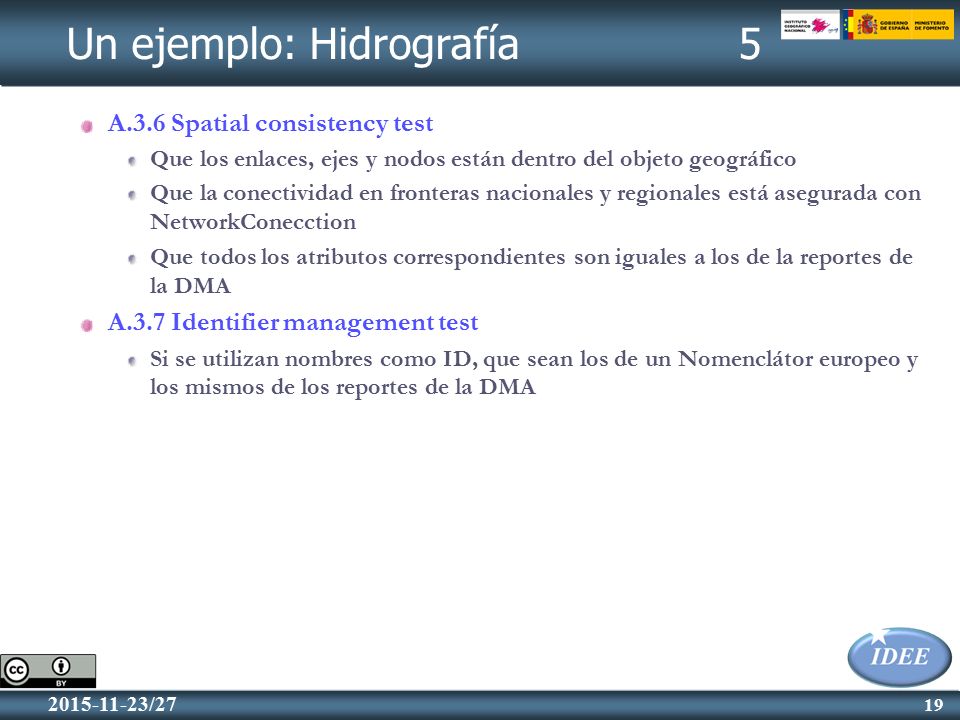

19 19 2015-11-23/27 A.3.6 Spatial consistency test Que los enlaces, ejes y nodos están dentro del objeto geográfico Que la conectividad en fronteras nacionales y regionales está asegurada con NetworkConecction Que todos los atributos correspondientes son iguales a los de la reportes de la DMA A.3.7 Identifier management test Si se utilizan nombres como ID, que sean los de un Nomenclátor europeo y los mismos de los reportes de la DMA Un ejemplo: Hidrografía5

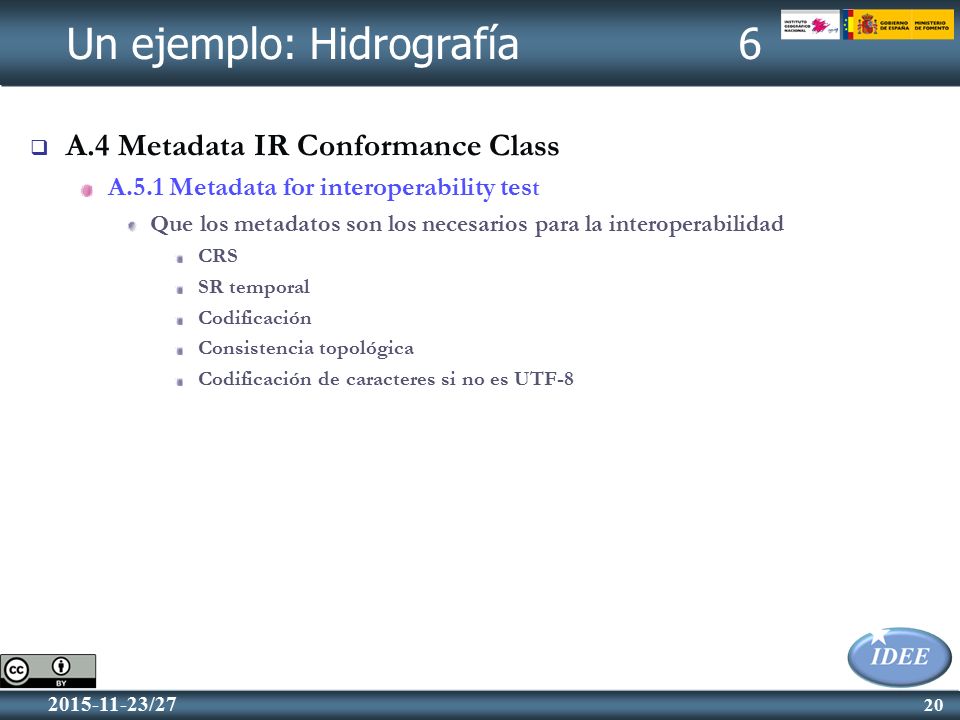

20 20 2015-11-23/27  A.4 Metadata IR Conformance Class A.5.1 Metadata for interoperability tes t Que los metadatos son los necesarios para la interoperabilidad CRS SR temporal Codificación Consistencia topológica Codificación de caracteres si no es UTF-8 Un ejemplo: Hidrografía6

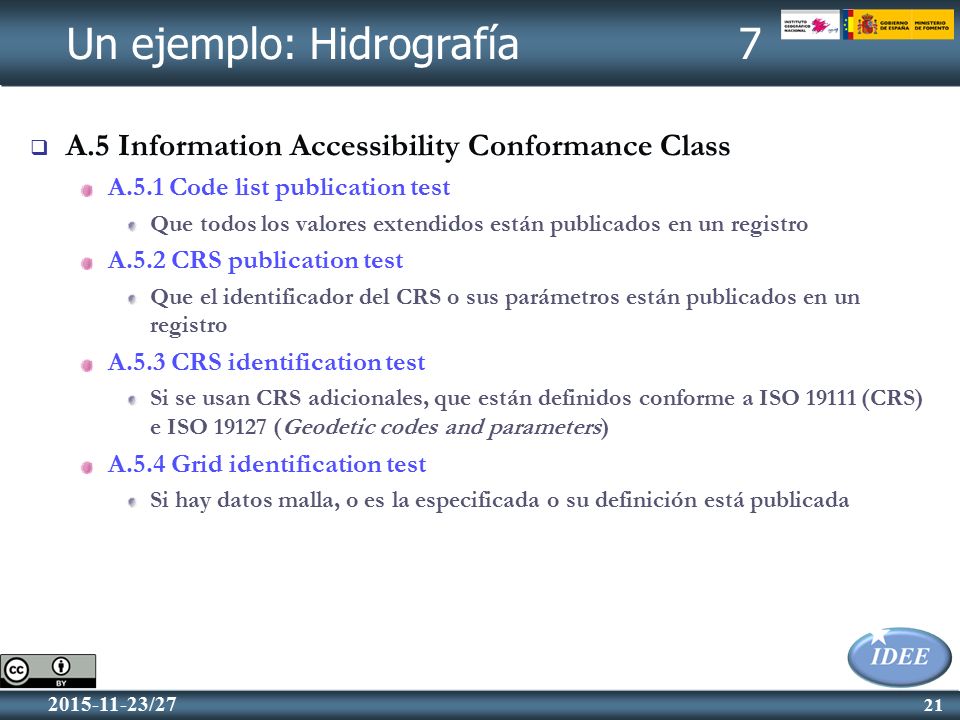

21 21 2015-11-23/27  A.5 Information Accessibility Conformance Class A.5.1 Code list publication test Que todos los valores extendidos están publicados en un registro A.5.2 CRS publication test Que el identificador del CRS o sus parámetros están publicados en un registro A.5.3 CRS identification test Si se usan CRS adicionales, que están definidos conforme a ISO 19111 (CRS) e ISO 19127 (Geodetic codes and parameters) A.5.4 Grid identification test Si hay datos malla, o es la especificada o su definición está publicada Un ejemplo: Hidrografía7

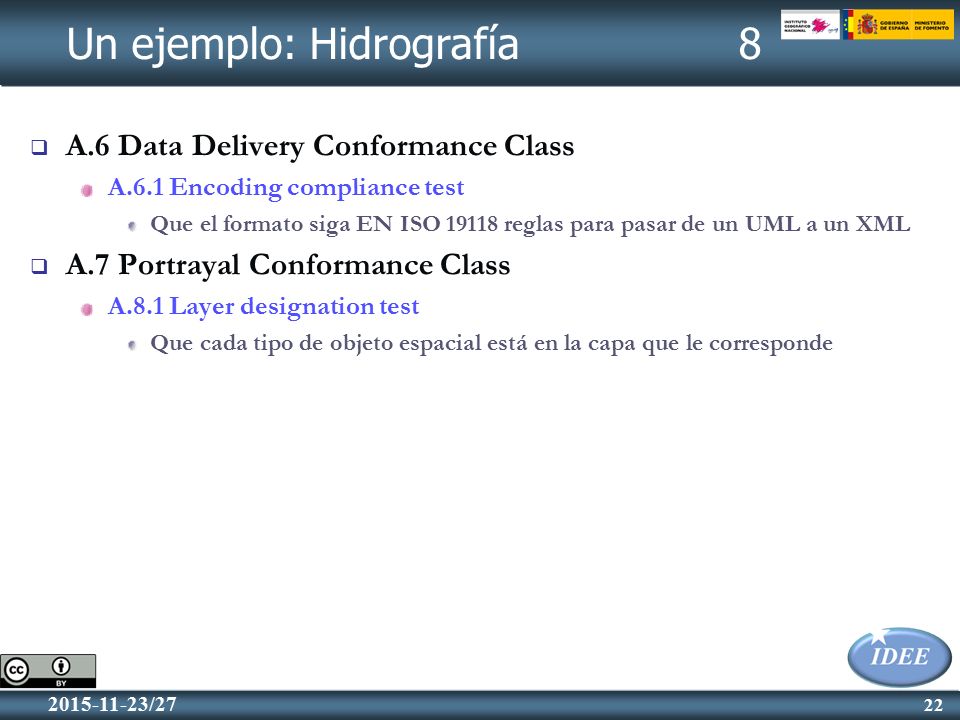

22 22 2015-11-23/27  A.6 Data Delivery Conformance Class A.6.1 Encoding compliance test Que el formato siga EN ISO 19118 reglas para pasar de un UML a un XML  A.7 Portrayal Conformance Class A.8.1 Layer designation test Que cada tipo de objeto espacial está en la capa que le corresponde Un ejemplo: Hidrografía8

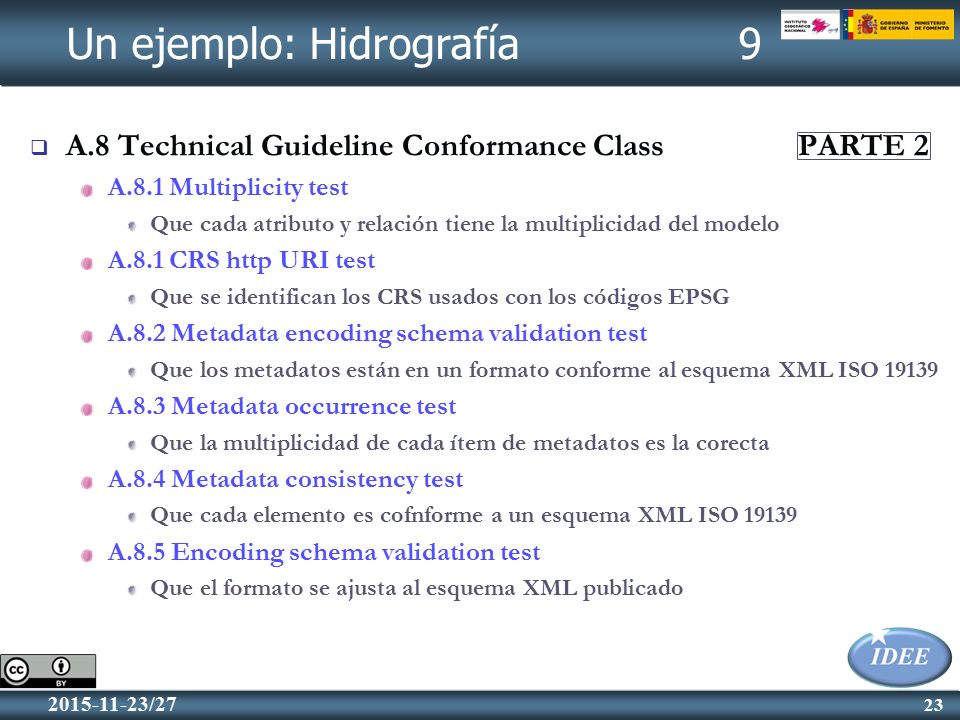

23 23 2015-11-23/27  A.8 Technical Guideline Conformance Class PARTE 2 A.8.1 Multiplicity test Que cada atributo y relación tiene la multiplicidad del modelo A.8.1 CRS http URI test Que se identifican los CRS usados con los códigos EPSG A.8.2 Metadata encoding schema validation test Que los metadatos están en un formato conforme al esquema XML ISO 19139 A.8.3 Metadata occurrence test Que la multiplicidad de cada ítem de metadatos es la corecta A.8.4 Metadata consistency test Que cada elemento es cofnforme a un esquema XML ISO 19139 A.8.5 Encoding schema validation test Que el formato se ajusta al esquema XML publicado Un ejemplo: Hidrografía9

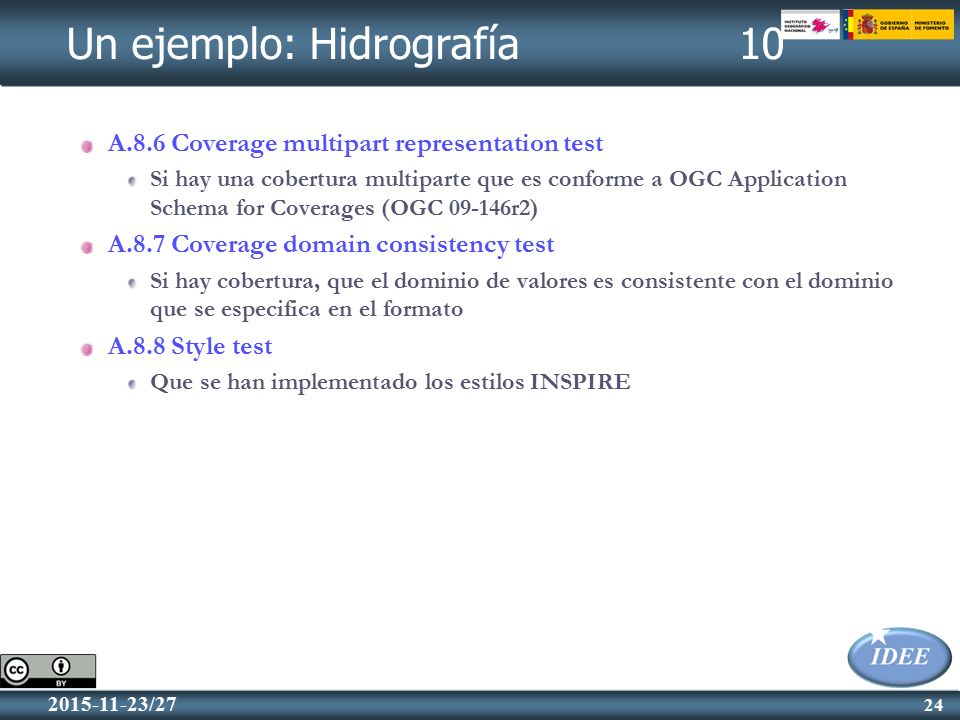

24 24 2015-11-23/27 A.8.6 Coverage multipart representation test Si hay una cobertura multiparte que es conforme a OGC Application Schema for Coverages (OGC 09-146r2) A.8.7 Coverage domain consistency test Si hay cobertura, que el dominio de valores es consistente con el dominio que se especifica en el formato A.8.8 Style test Que se han implementado los estilos INSPIRE Un ejemplo: Hidrografía10

25 25 2015-11-23/27

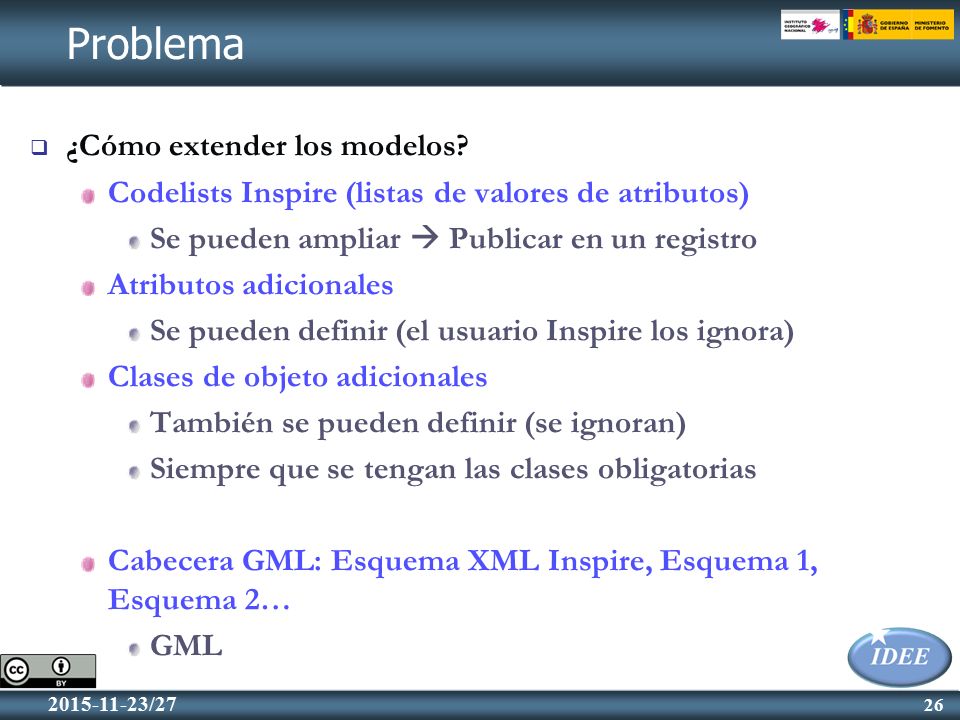

26 26 2015-11-23/27  ¿Cómo extender los modelos? Codelists Inspire (listas de valores de atributos) Se pueden ampliar  Publicar en un registro Atributos adicionales Se pueden definir (el usuario Inspire los ignora) Clases de objeto adicionales También se pueden definir (se ignoran) Siempre que se tengan las clases obligatorias Cabecera GML: Esquema XML Inspire, Esquema 1, Esquema 2… GML Problema

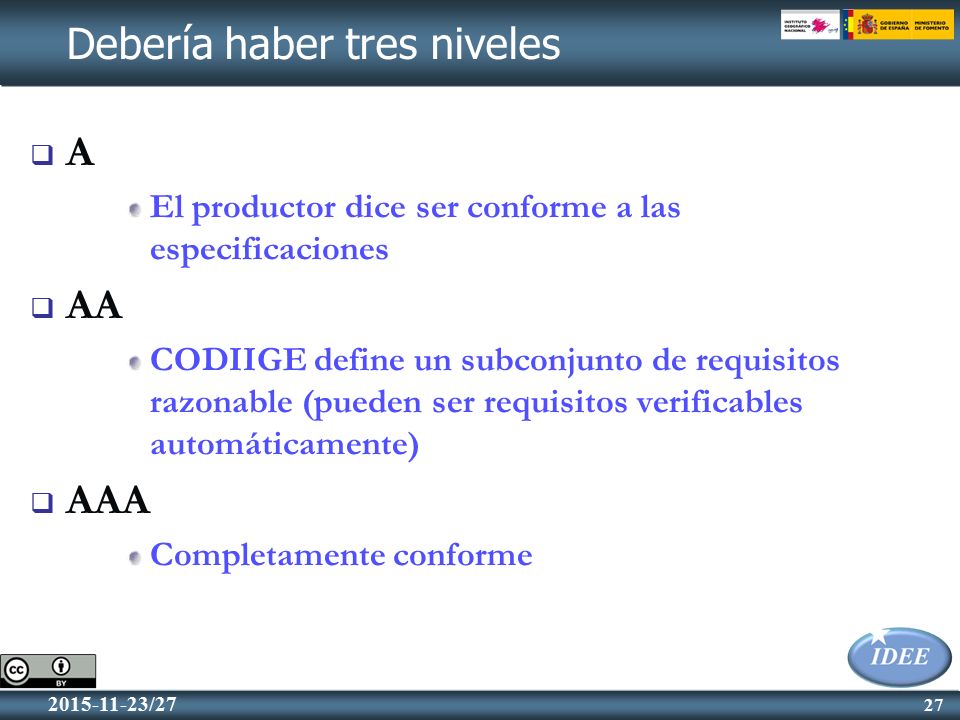

27 27 2015-11-23/27  A El productor dice ser conforme a las especificaciones  AA CODIIGE define un subconjunto de requisitos razonable (pueden ser requisitos verificables automáticamente)  AAA Completamente conforme Debería haber tres niveles

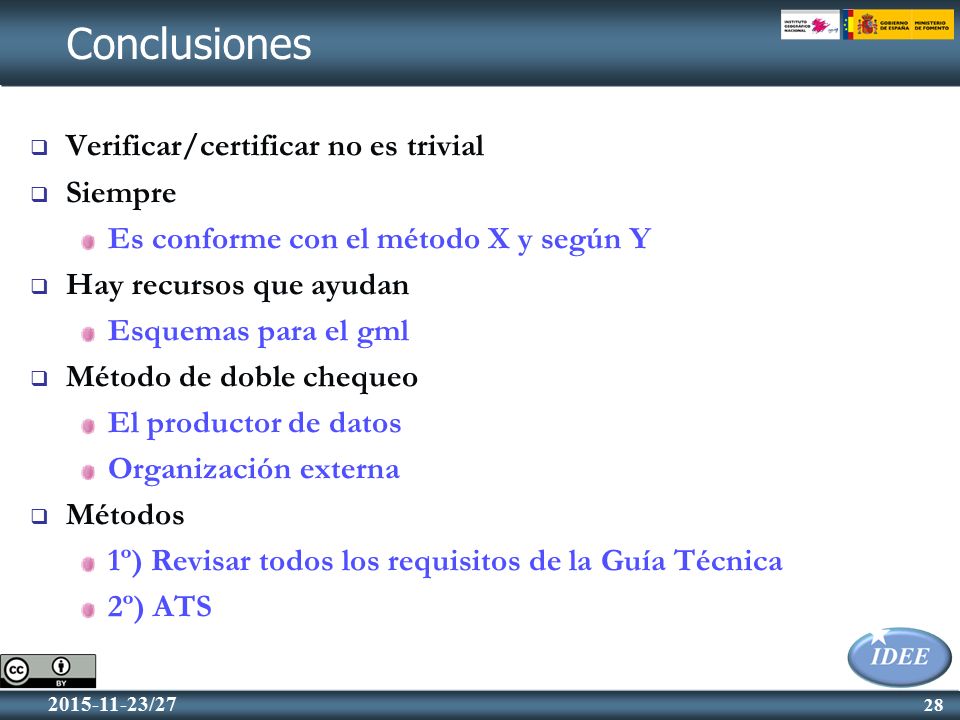

28 28 2015-11-23/27  Verificar/certificar no es trivial  Siempre Es conforme con el método X y según Y  Hay recursos que ayudan Esquemas para el gml  Método de doble chequeo El productor de datos Organización externa  Métodos 1º) Revisar todos los requisitos de la Guía Técnica 2º) ATS Conclusiones

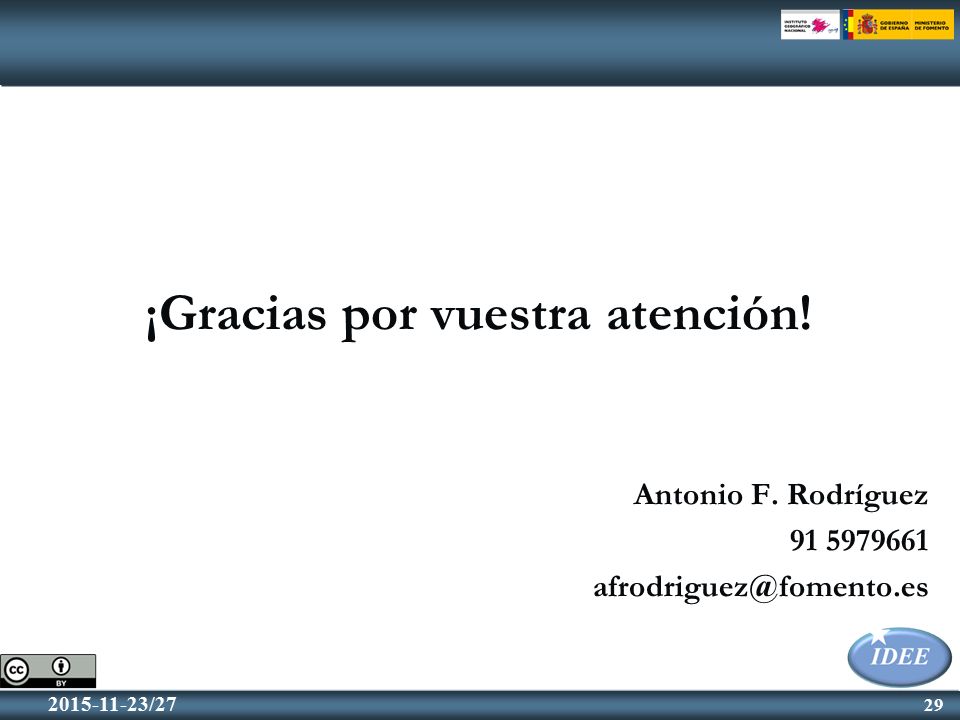

29 29 2015-11-23/27 ¡Gracias por vuestra atención! Antonio F. Rodríguez 91 5979661 afrodriguez@fomento.es
