EVOLUCIÓN EN LA GESTIÓN DE LAS INSTALACIONES ELÉCTRICAS CRÍTICAS

Presentación del tema: "EVOLUCIÓN EN LA GESTIÓN DE LAS INSTALACIONES ELÉCTRICAS CRÍTICAS"— Transcripción de la presentación:

1 EVOLUCIÓN EN LA GESTIÓN DE LAS INSTALACIONES ELÉCTRICAS CRÍTICAS
Carlos J. Vives Nebot AFEI Sistemas y Automatización, S.A. Experto en el: CTN202/SC64 CTN192/SC IEC/SC64/MT40 IEC/TC96/MT IEC/TC85/WG8 Granada, 15 de Octubre del 2015 XXXIII SEMINARIO DE INGENIERIA HOSPITALARIA

2 EVOLUCIÓN EN LA GESTIÓN DE LAS INSTALACIONES ELÉCTRICAS CRÍTICAS
Evolución de las necesidades Adaptación de las normas a estas necesidades Nuevas soluciones y prestaciones

3 EVOLUCIÓN DE LAS NECESIDADES EN LAS INSTALACIONES ELÉCTRICAS CRÍTICAS
Cada vez más equipos electromédicos La mayoría de equipos son electrónicos Actuaciones de mantenimiento, rápidas y eficaces

4 ADAPTACIÓN DE LAS NORMAS A LAS NECESIDADES EN LAS INSTALACIONES ELÉCTRICAS CRÍTICAS

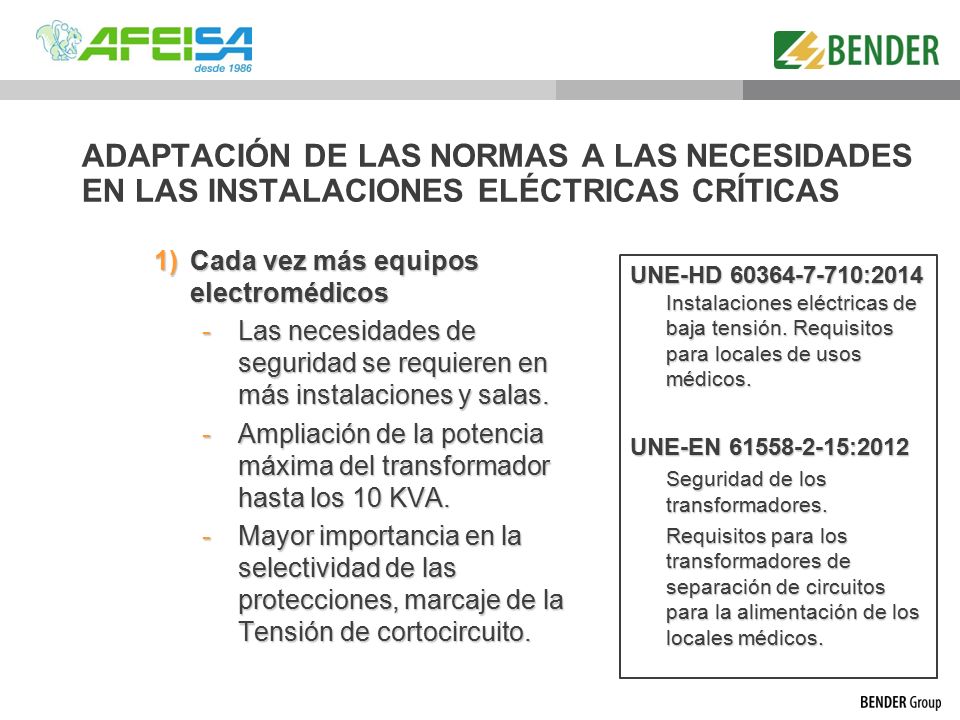

Cada vez más equipos electromédicos Las necesidades de seguridad se requieren en más instalaciones y salas. Ampliación de la potencia máxima del transformador hasta los 10 KVA. Mayor importancia en la selectividad de las protecciones, marcaje de la Tensión de cortocircuito. UNE-HD :2014 Instalaciones eléctricas de baja tensión. Requisitos para locales de usos médicos. UNE-EN :2012 Seguridad de los transformadores. Requisitos para los transformadores de separación de circuitos para la alimentación de los locales médicos.

5 ADAPTACIÓN DE LAS NORMAS A LAS NECESIDADES EN LAS INSTALACIONES ELÉCTRICAS CRÍTICAS

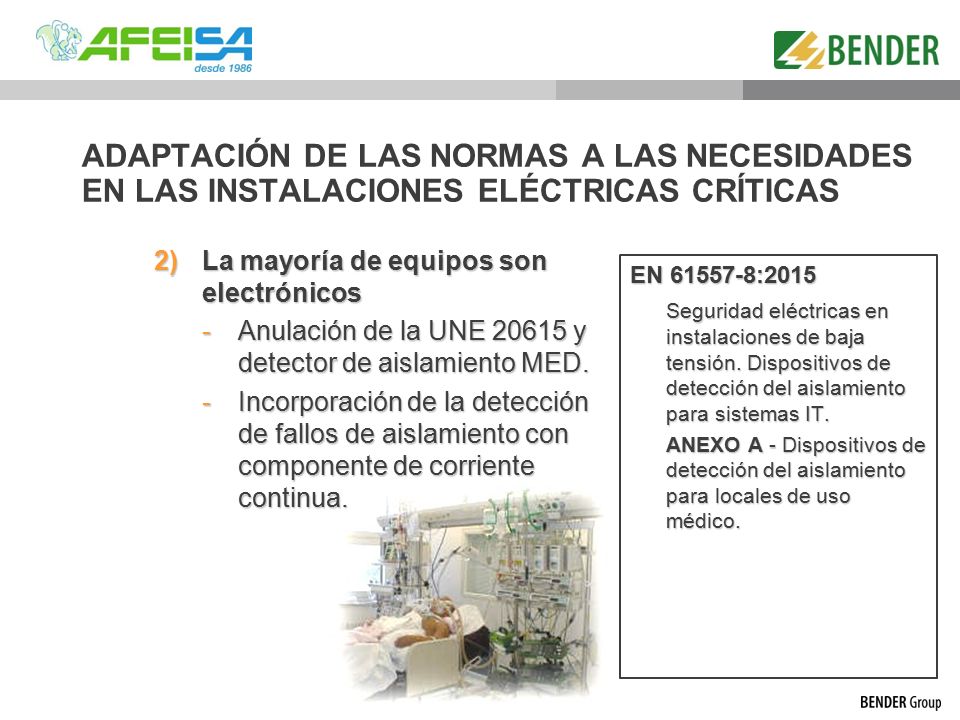

La mayoría de equipos son electrónicos Anulación de la UNE y detector de aislamiento MED. Incorporación de la detección de fallos de aislamiento con componente de corriente continua. EN :2015 Seguridad eléctricas en instalaciones de baja tensión. Dispositivos de detección del aislamiento para sistemas IT. ANEXO A - Dispositivos de detección del aislamiento para locales de uso médico.

6 ADAPTACIÓN DE LAS NORMAS A LAS NECESIDADES EN LAS INSTALACIONES ELÉCTRICAS CRÍTICAS
Actuaciones de mantenimiento, rápidas y eficaces Soluciones rápidas frente a las fugas de aislamiento. Supervisión y registro de los parámetros eléctricos de la instalación (tensión, potencia, armónicos, etc.) Consulta y acceso a los elementos de la instalación en cualquier momento y lugar. EN :2015 Seguridad eléctricas en instalaciones de baja tensión. Dispositivos de localización de las faltas aislamiento en sistemas IT. UNE :2014 IN Guía para la verificación e inspección de las instalaciones eléctricas en quirófanos y salas de intervención. UNE :2015 Procedimiento inspección reglamentaria

7 NUEVAS PRESTACIONES Y SOLUCIONES EN LAS INSTALACIONES ELÉCTRICAS CRÍTICAS

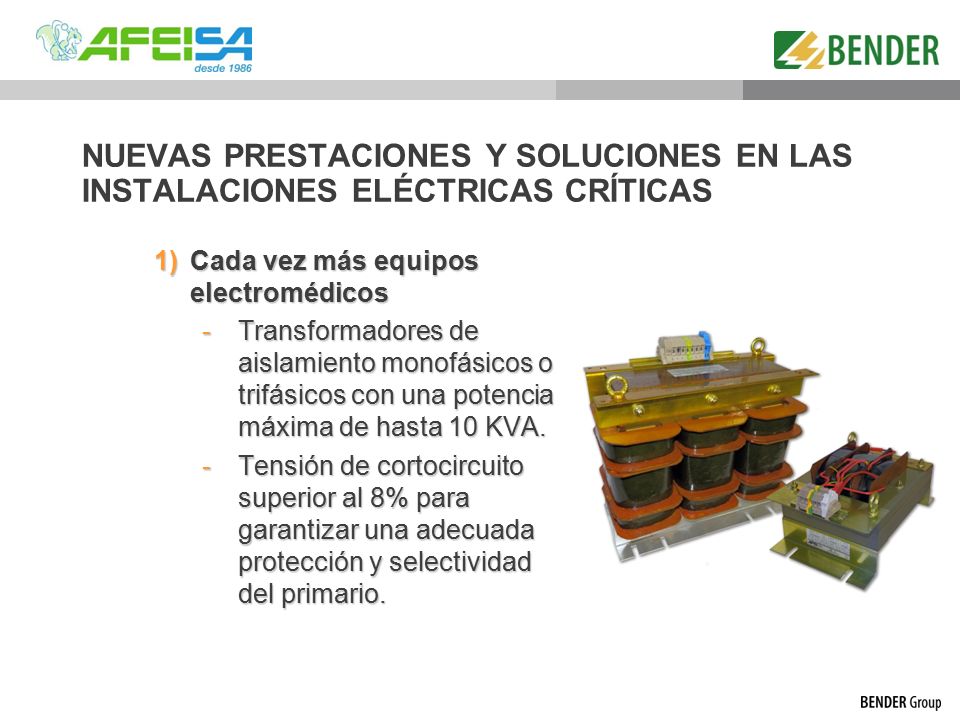

Cada vez más equipos electromédicos Transformadores de aislamiento monofásicos o trifásicos con una potencia máxima de hasta 10 KVA. Tensión de cortocircuito superior al 8% para garantizar una adecuada protección y selectividad del primario.

8 NUEVAS PRESTACIONES Y SOLUCIONES EN LAS INSTALACIONES ELÉCTRICAS CRÍTICAS

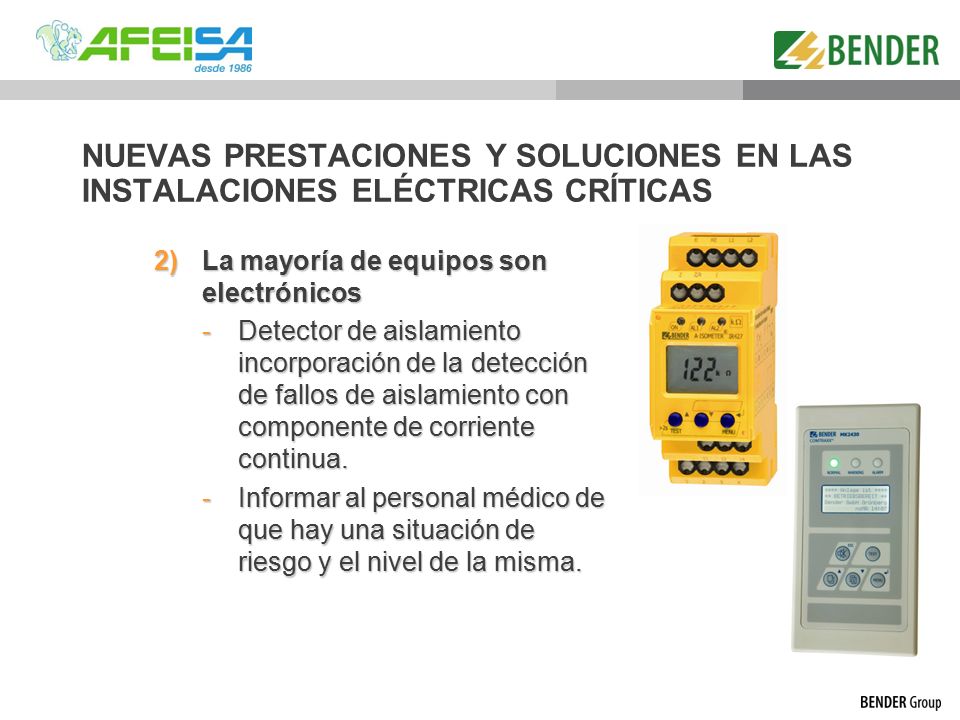

La mayoría de equipos son electrónicos Detector de aislamiento incorporación de la detección de fallos de aislamiento con componente de corriente continua. Informar al personal médico de que hay una situación de riesgo y el nivel de la misma.

9 NUEVAS PRESTACIONES Y SOLUCIONES EN LAS INSTALACIONES ELÉCTRICAS CRÍTICAS

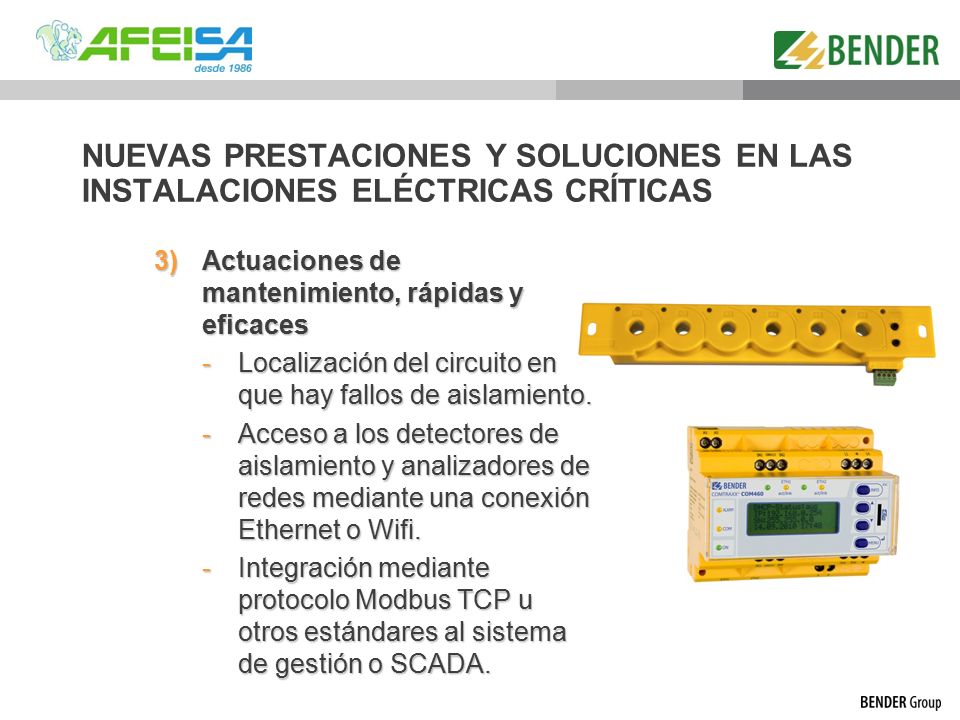

Actuaciones de mantenimiento, rápidas y eficaces Localización del circuito en que hay fallos de aislamiento. Acceso a los detectores de aislamiento y analizadores de redes mediante una conexión Ethernet o Wifi. Integración mediante protocolo Modbus TCP u otros estándares al sistema de gestión o SCADA.

10 ISO, RCMS, UMC, EDS, LIM, MK, SMI, SMO, ...

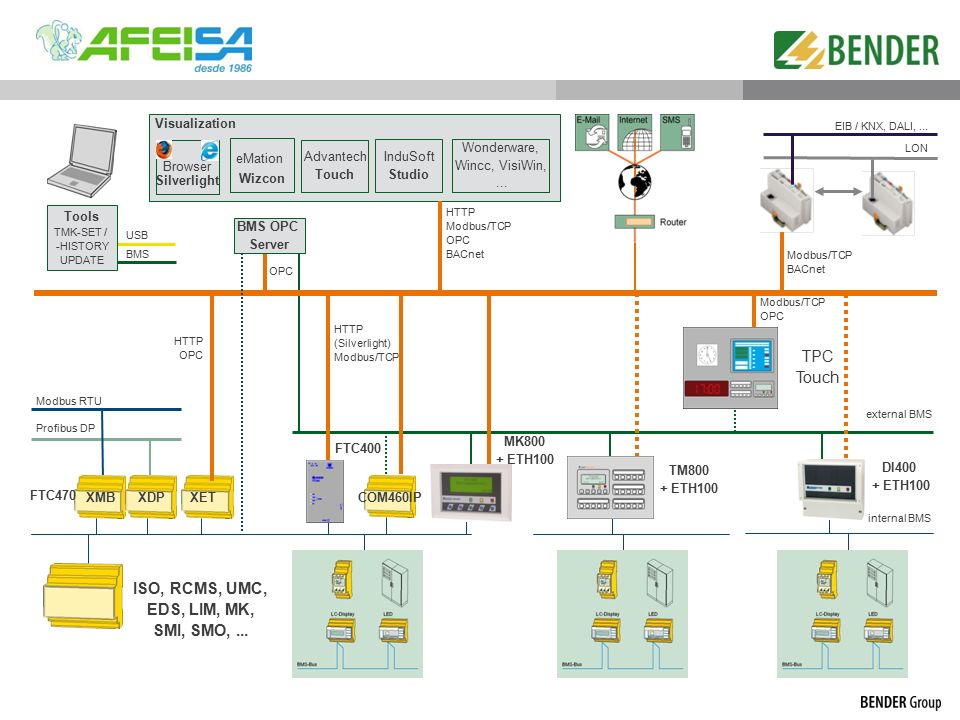

Visualization internal BMS external BMS HTTP Modbus/TCP OPC BACnet Modbus RTU Profibus DP USB ISO, RCMS, UMC, EDS, LIM, MK, SMI, SMO, ... XET XMB XDP TPC Touch TM800 + ETH100 eMation Wizcon Advantech Touch InduSoft Studio BMS OPC Server Wonderware, Wincc, VisiWin, ... FTC470 LON EIB / KNX, DALI, ... COM460IP Browser Silverlight Modbus/TCP OPC HTTP OPC HTTP (Silverlight) Modbus/TCP OPC Modbus/TCP BACnet DI ETH100 BMS Tools TMK-SET / -HISTORY UPDATE FTC400 MK ETH100

11 EVOLUCIÓN EN LA GESTIÓN DE LAS INSTALACIONES ELÉCTRICAS CRÍTICAS
Carlos J. Vives Nebot AFEI Sistemas y Automatización, S.A. Granada, 15 de Octubre del 2015 XXXIII SEMINARIO DE INGENIERIA HOSPITALARIA
