1 Luis Antonio Castillón Sepúlveda 13300419 Itzel Abigail Miranda Alejo 14100435 Esli Magdalena Pérez Prudencio 14100461 Daniela Jacqueline Peña Cervantes 14100609 4ºC 17/11/2015 Bomba de desplazamiento positivo

2 En el transcurso de esta presentación se abordarán diversos temas pertenecientes a lo que son las bombas de desplazamiento positivo. Temas tales como sus características, fundamentos, antecedentes, ventajas, desventajas, condiciones de uso, y tipos. Introducción:

3 La primera bomba conocida fue descrita por Arquímedes y se conoce como tornillo de Arquímedes, descrito por Arquímedes en el siglo III A. C. Aunque este sistema había sido utilizado anteriormente por Senaquerib, rey de Asiria en el siglo VII A.C. Antecedentes:

4 En el siglo XII, Al-Jazari describió e ilustró diferentes tipos de bombas, incluyendo bombas reversibles, bombas de doble acción, bombas de vacío, bombas de agua y bombas de desplazamiento positivo. Antecedentes:

5 Las bombas de este tipo son bombas de desplazamiento que crean la succión y la descarga, desplazando agua con un elemento móvil. El espacio que ocupa el agua se llena y vacía alternativamente forzando y extrayendo el líquido mediante movimiento mecánico. Desarrollo del tema:

6 El término “positivo”, significa que la presión desarrollada está limitada solamente por la resistencia estructural de las distintas partes de la bomba y la descarga no es afectada por la carga a presión sino que está determinada por la velocidad de la bomba y la medida del volumen desplazado. Desarrollo del tema:

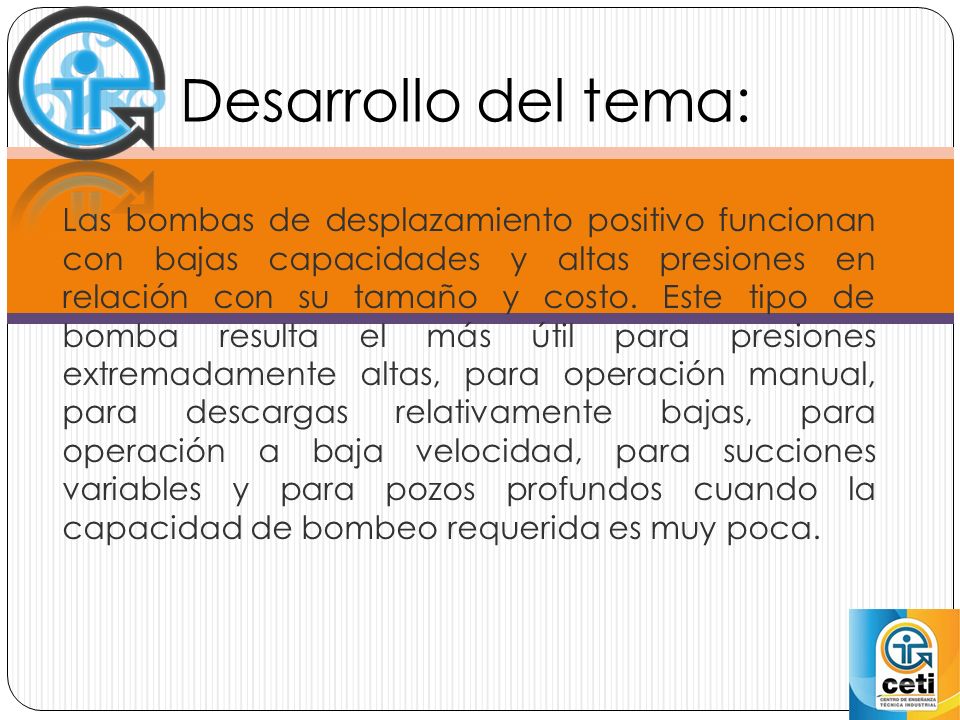

7 Las bombas de desplazamiento positivo funcionan con bajas capacidades y altas presiones en relación con su tamaño y costo. Este tipo de bomba resulta el más útil para presiones extremadamente altas, para operación manual, para descargas relativamente bajas, para operación a baja velocidad, para succiones variables y para pozos profundos cuando la capacidad de bombeo requerida es muy poca. Desarrollo del tema:

8 Las bombas de desplazamiento positivo se utilizan: -Con volúmenes bajos ó. Donde se requieran altas presiones para el movimiento de fluidos. -Para transferir productos de los tanques de almacenamiento a las tuberías. -Para mover el agua residual. -Bombear glicol en las unidades de deshidratación. -Las plantas de gas las utilizan para bombear crudo magro o soluciones aminas. -Sirve para lubricar compresores y muchos más. Desarrollo del tema:

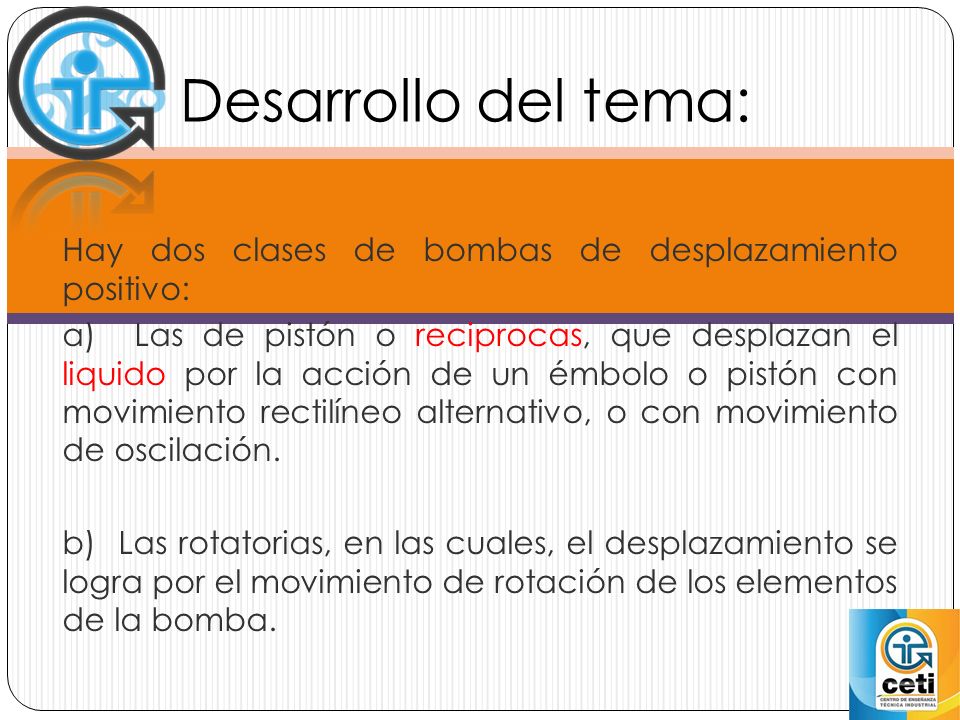

9 Hay dos clases de bombas de desplazamiento positivo: a) Las de pistón o reciprocas, que desplazan el liquido por la acción de un émbolo o pistón con movimiento rectilíneo alternativo, o con movimiento de oscilación. b) Las rotatorias, en las cuales, el desplazamiento se logra por el movimiento de rotación de los elementos de la bomba. Desarrollo del tema:

10 Bomba de pistón o reciproca: Desarrollo del tema:

11 Bomba rotatoria: Desarrollo del tema:

12 Ventajas de las bombas de desplazamiento positivo El caudal depende escasamente de la altura de elevación; ideales, por tanto, para bombas de inyección y dosificadoras. Apropiadas para presiones altas y máximas; solo se requiere una etapa. Excelente capacidad de aspiración, también con contenido de gas. Adecuadas para viscosidad alta (pastas). Caudal ajustable con gran exactitud y reproducibilidad mediante carrera y número de carreras. posibilidad de transporte cíclico. Desarrollo del tema:

13 Inconvenientes de las bombas de desplazamiento positivo: El principio de funcionamiento no incluye ningún límite de presión, por tanto, se requiere una válvula de seguridad o limitadora de presión. En las bombas de desplazamiento positivo oscilantes, el funcionamiento libre de vibraciones es posible solamente con un equilibrio de masas complejo. Las bombas de desplazamiento positivo oscilantes son poco apropiadas para números de revoluciones altos. En las bombas de desplazamiento positivo oscilante se requiere caudal pulsante así como un amortiguador de pulsaciones. Desarrollo del tema:

14 Las bombas de desplazamiento positivo son de gran utilidad dentro de la industria. sin embargo, se deben conocer sus tipos, características y condiciones de uso para elegir la que sea de mayor conveniencia para la empresa o labor en la cual será requerida la bomba de desplazamiento positivo y así poder evitar futuros inconvenientes a los que conlleva una mala desición. Conclusión:

15 1.- http://www.academia.edu/5118041/PRINCIPIOS_DE_ LAS_BOMBAS_DE_DESPLAZAMIENTO_POSITIVO_Video_ 2.-https://avdiaz.files.wordpress.com/2008/10/tipos- de-bombas.pdf 3.- http://www.gunt.de/download/positive%20displace ment%20pumps_spanish.pdf 4.- http://www.ingenierocivilinfo.com/2011/11/bombas- de-desplazamiento-positivo.html Referencias bibliográficas:

16 1.-¿Cómo se llamo a la primera bomba conocida? R= se conoce como tornillo de Arquímedes 2.-¿En que siglo fue descrita la primera bomba conocida? R= Siglo III A. C. 3.-¿Qué significa el termino “Positivo” en las bombas de desplazamiento positivo? R= significa que la presión desarrollada está limitada solamente por la resistencia estructural de las distintas partes de la bomba. Preguntas de repaso:

17 4.-¿Cuáles son los tipos de bombas rotatorias? R= Bomba rotatoria de engranes externos, de dos tornillos, de paletas deslizantes, de leva y pistón. 5.- Menciona tres condiciones de uso de las bombas de desplazamiento positivo. R=-Con volúmenes bajos ó, Donde se requieran altas presiones para el movimiento de fluidos, Para transferir productos de los tanques de almacenamiento a las tuberías, Para mover el agua residual. Bombear glicol en las unidades de deshidratación. Preguntas de repaso:
