1 Medicina Nuclear

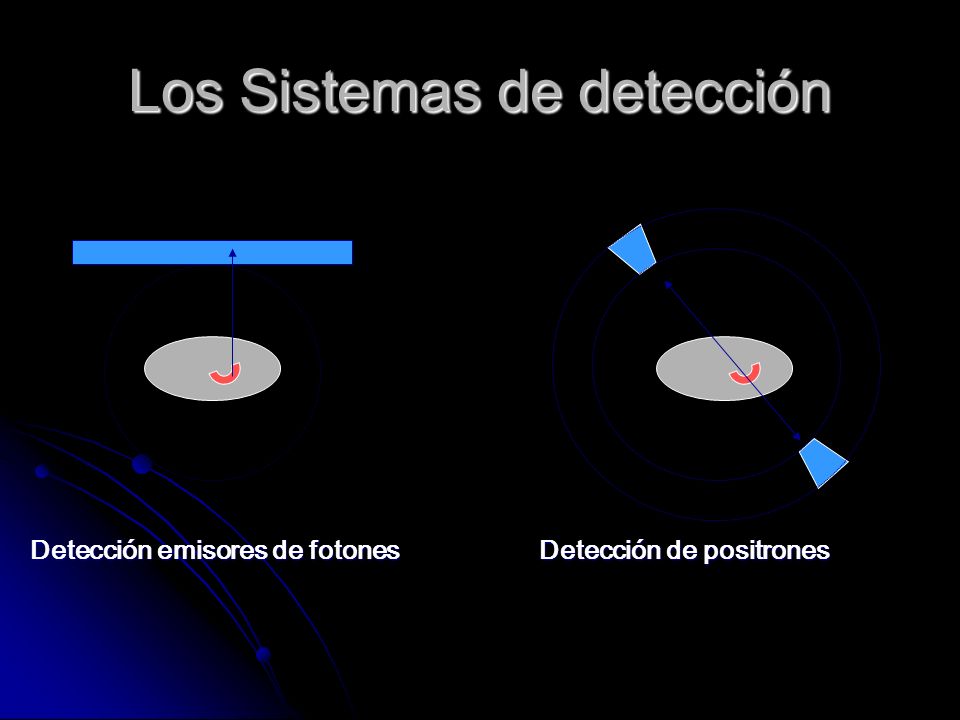

2 Los Sistemas de detección
Detección emisores de fotones Detección de positrones

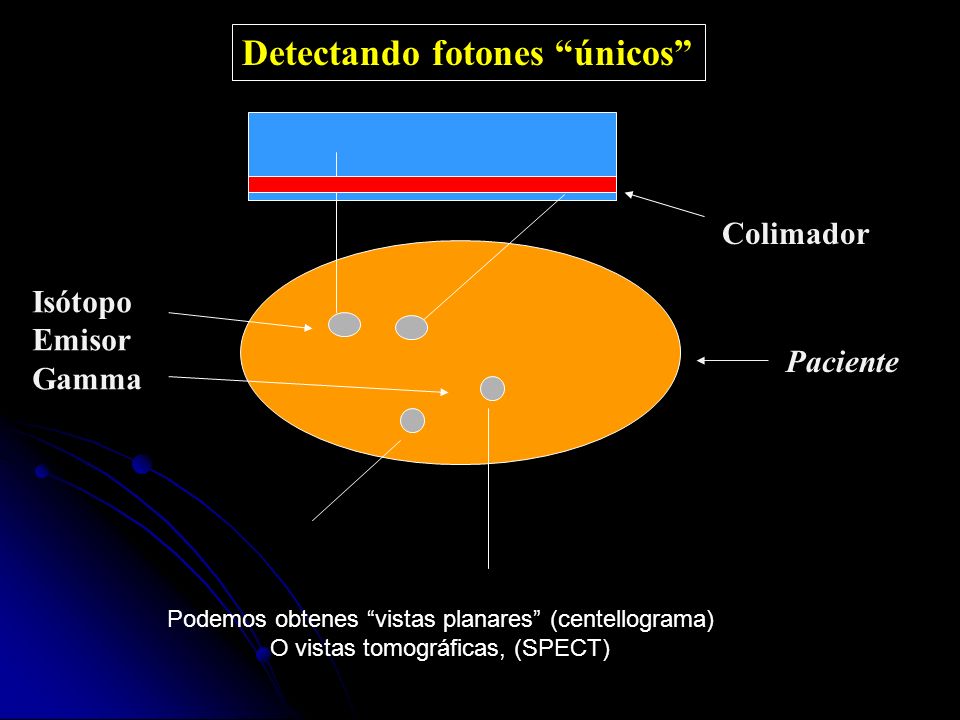

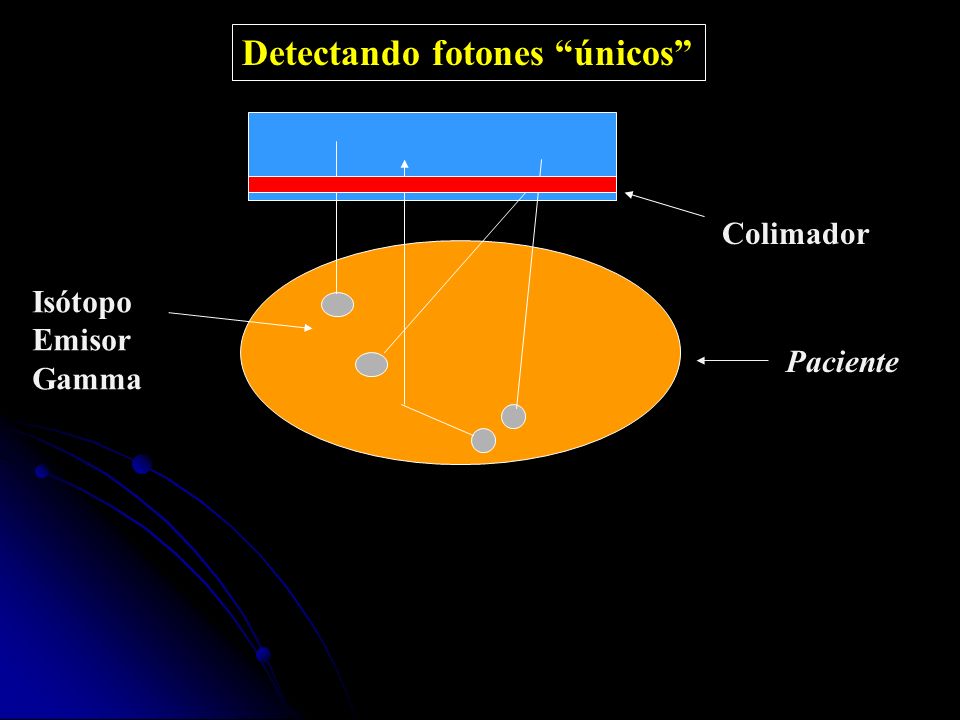

3 Detectando fotones “únicos”
Detector Colimador Isótopo Emisor Gamma Paciente Podemos obtenes “vistas planares” (centellograma) O vistas tomográficas, (SPECT)

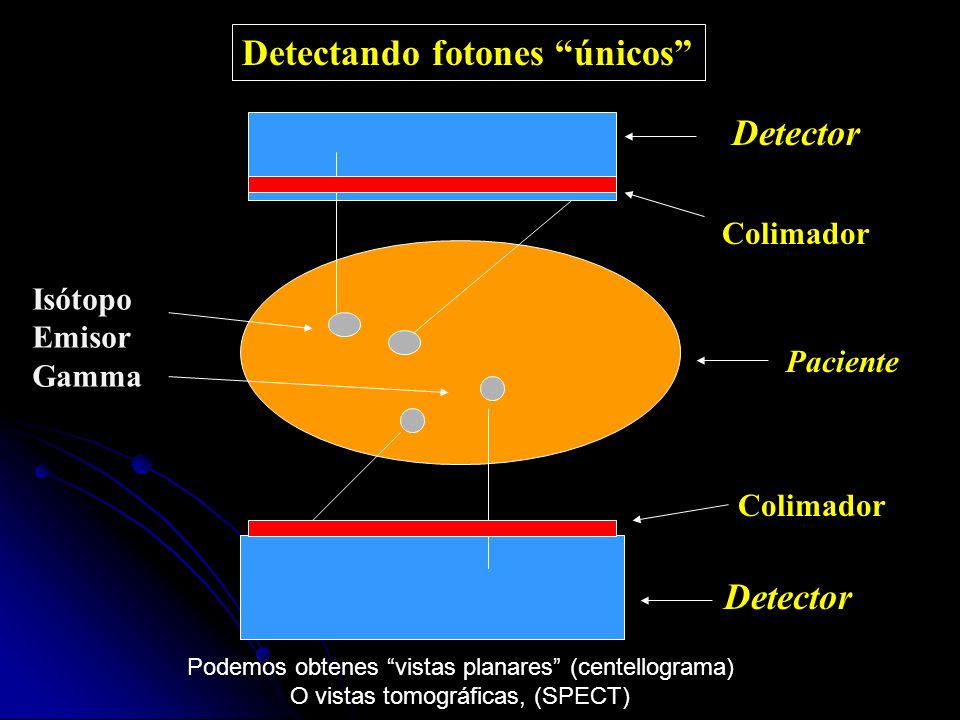

4 Detectando fotones “únicos”
Detector Colimador Isótopo Emisor Gamma Paciente Colimador Detector Podemos obtenes “vistas planares” (centellograma) O vistas tomográficas, (SPECT)

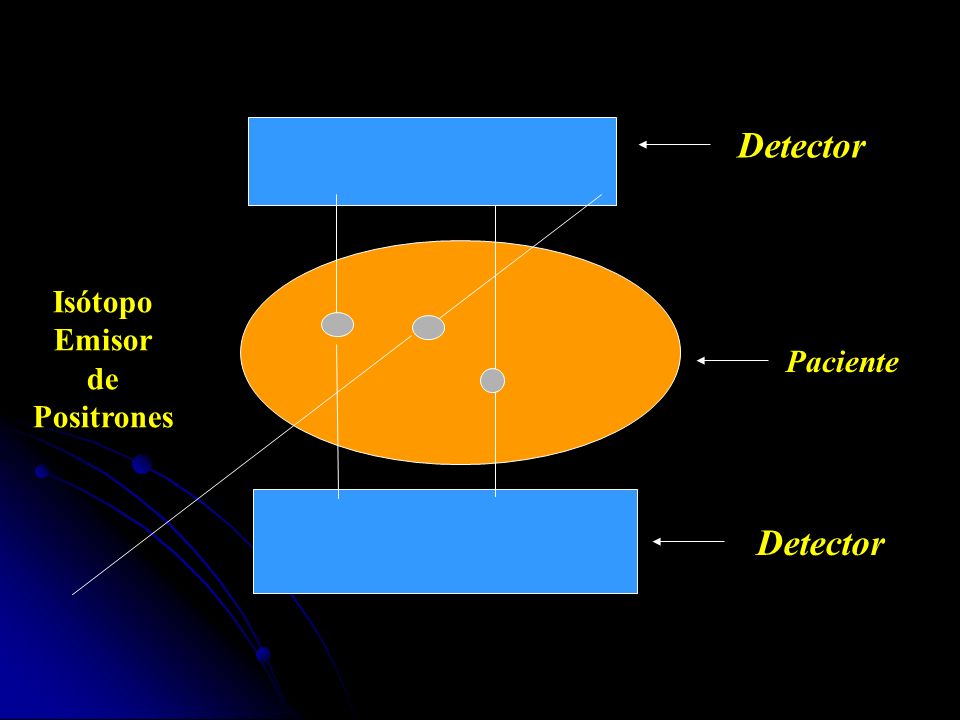

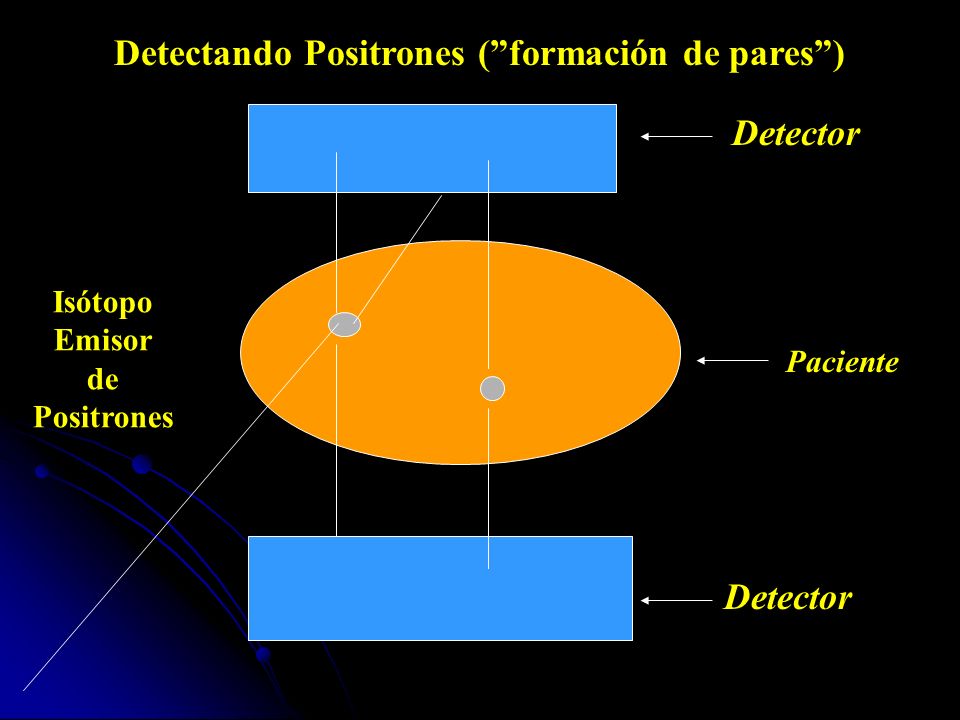

5 Isótopo Emisor de Positrones
Detectando Positrones (”formación de pares”) Detector Isótopo Emisor de Positrones Paciente Detector

6 En el PET, NO hay vistas planares

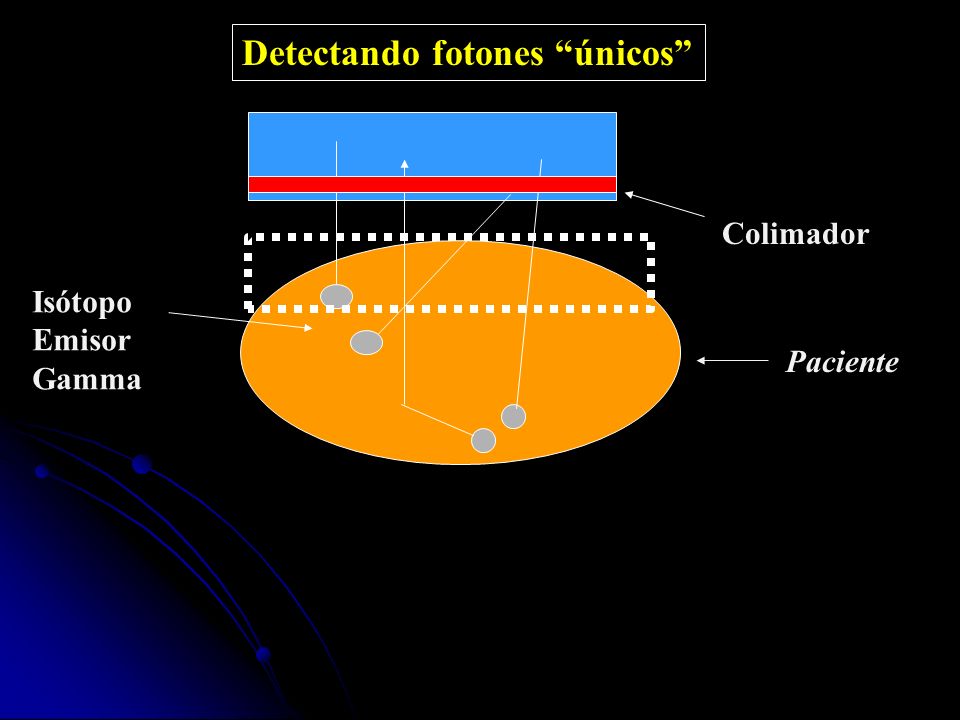

7 Detectando fotones “únicos”
Detector Colimador Isótopo Emisor Gamma Paciente

8 Detectando fotones “únicos”
Detector Colimador Isótopo Emisor Gamma Paciente

9

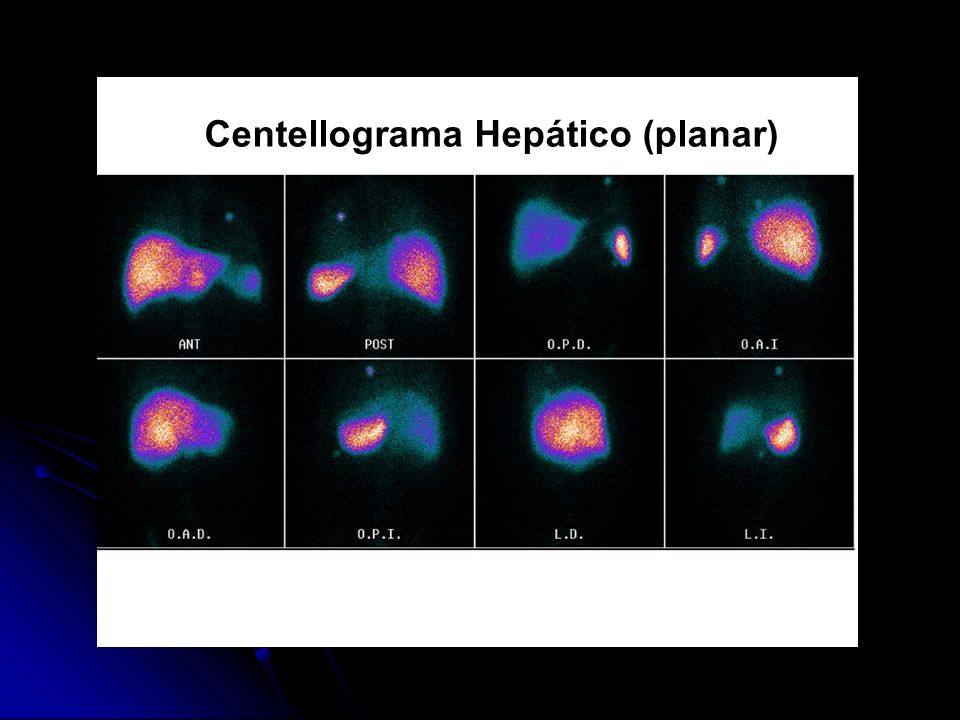

10 Centellograma Hepático (planar)

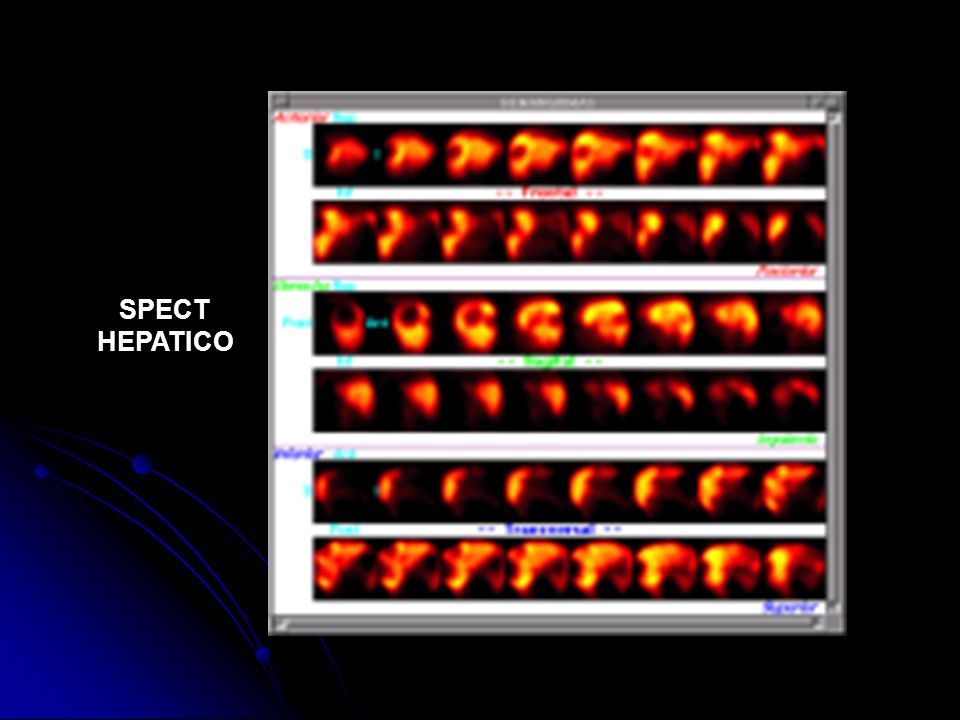

11 SPECT HEPATICO

12 Las imágenes adquiridas a partir de la emisión de positrones (PET)
son siempre tomográficas

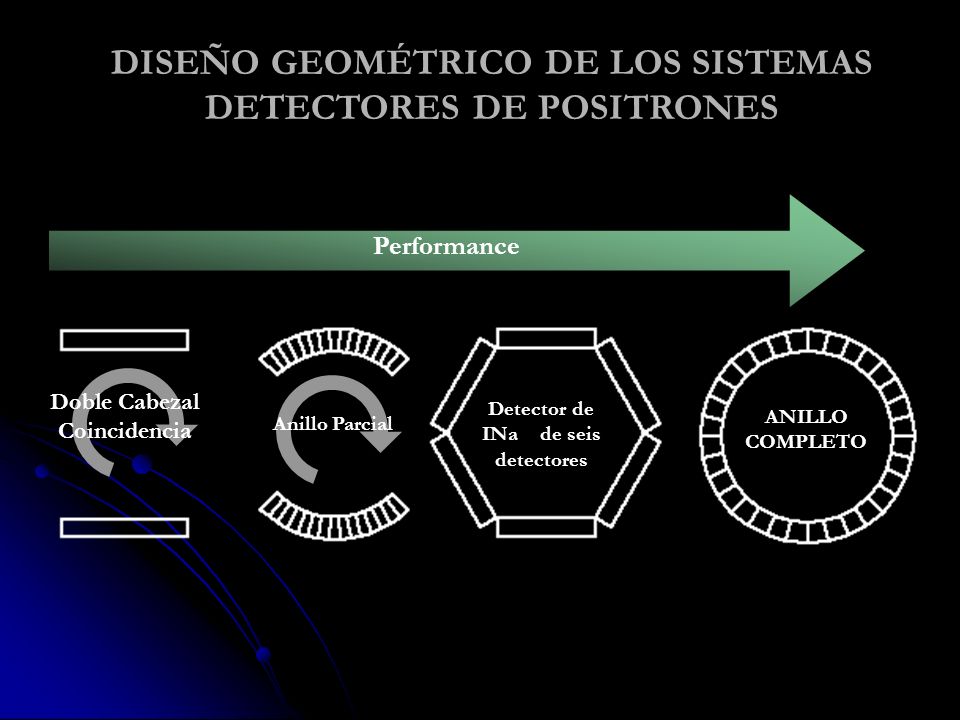

13 DISEÑO GEOMÉTRICO DE LOS SISTEMAS DETECTORES DE POSITRONES

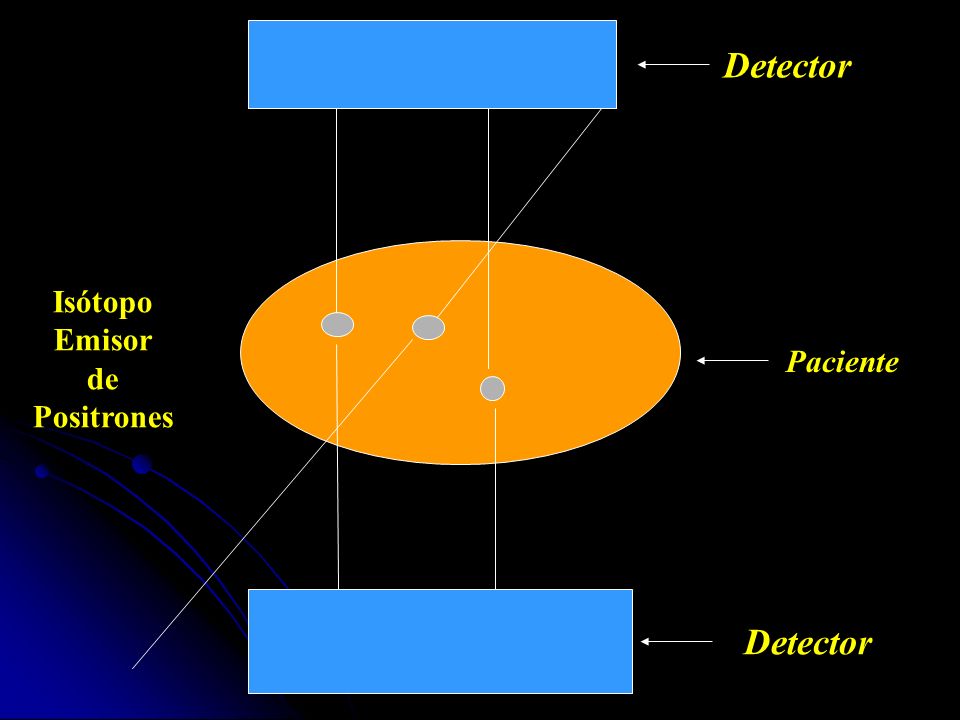

Performance Doble Cabezal Coincidencia Detector de INa de seis detectores ANILLO COMPLETO Anillo Parcial

14 ¿En qué se manifiesta el
cambio al emplear la tecnología PET?

15 En la DETECTABILIDAD!!!

16 Mayor DETECTABILIDAD!!!

17 Mayor DETECTABILIDAD Es mayor Sensibilidad

18 Pero también MAYOR DETECTABILIDAD es mayor RESOLUCIÓN

19 RESOLUCIÓN Intrínseca Y Extrínseca

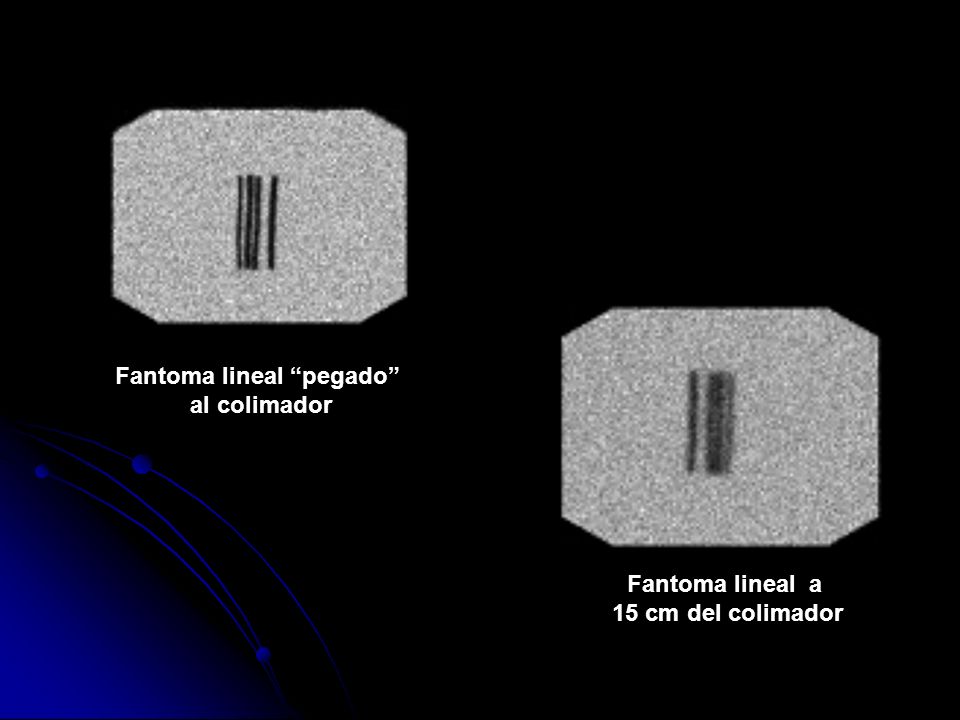

20 Fantoma lineal “pegado”
al colimador Fantoma lineal a 15 cm del colimador

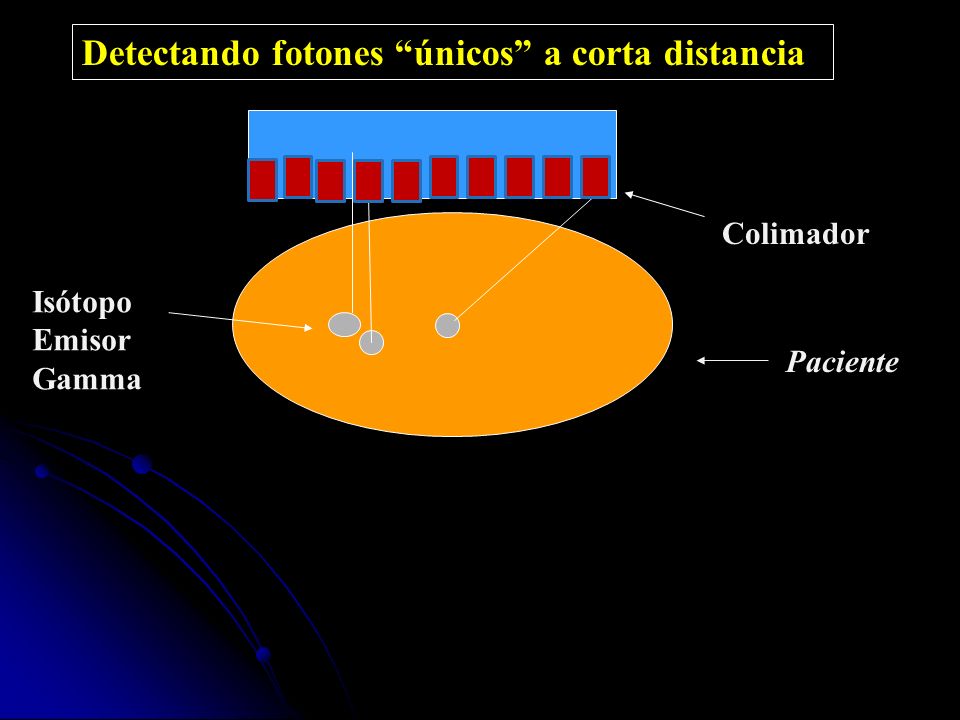

21 Detectando fotones “únicos” a corta distancia
Detector Colimador Isótopo Emisor Gamma Paciente

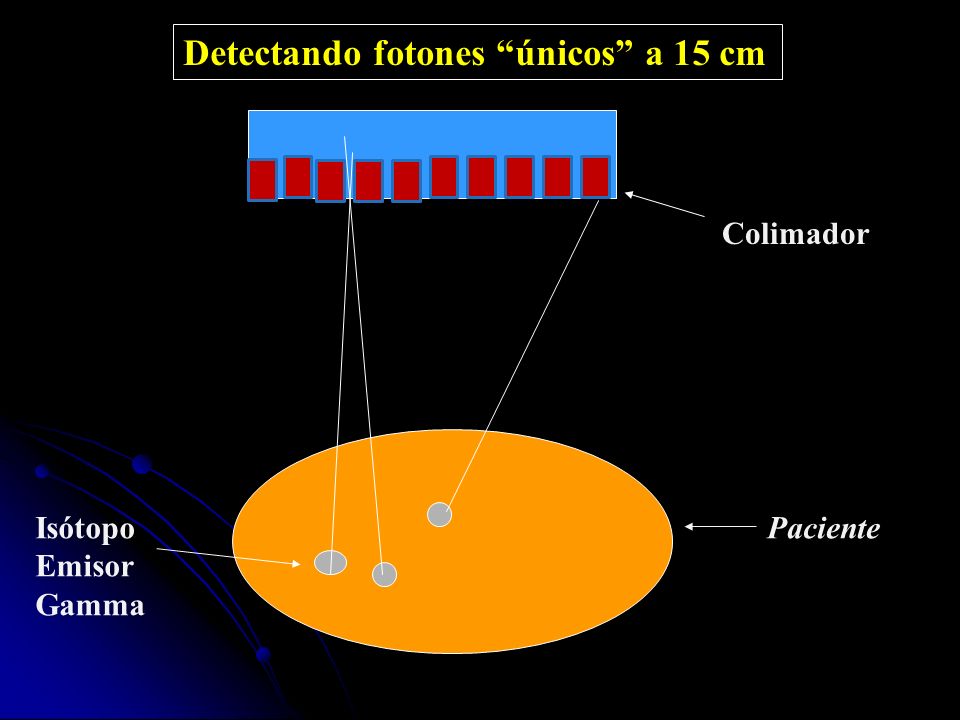

22 Detectando fotones “únicos” a 15 cm
Detector Colimador Isótopo Emisor Gamma Paciente

23 Isótopo Emisor de Positrones
Detector Isótopo Emisor de Positrones Paciente Detector

24 Isótopo Emisor de Positrones
Detector Isótopo Emisor de Positrones Paciente Detector

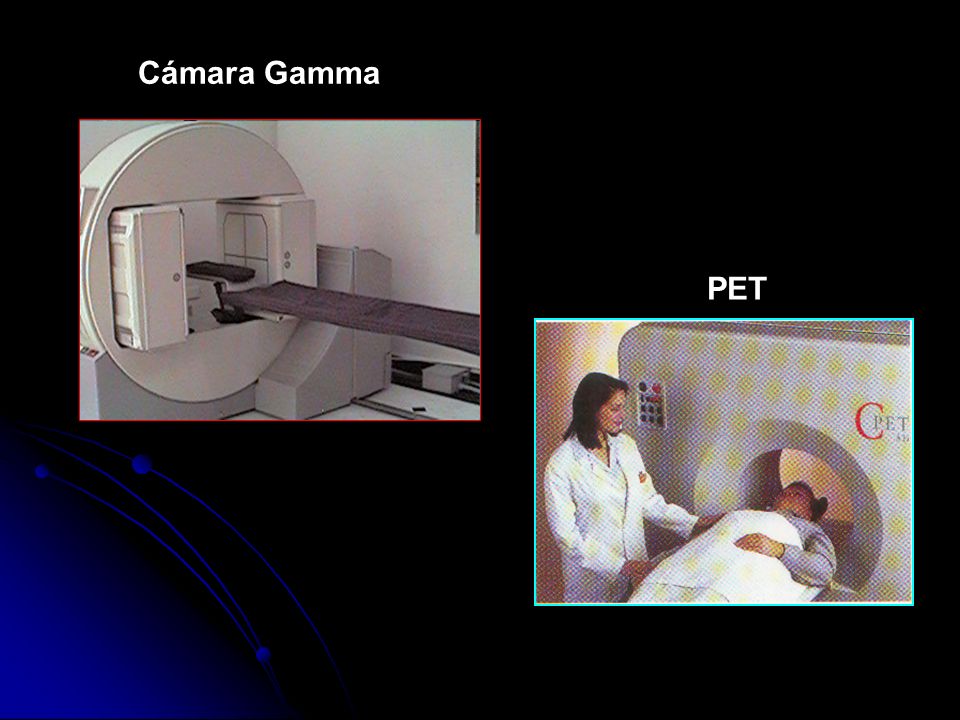

25 Cámara Gamma PET PET

26 detectar coincidencias
Que debería cambiar en una cámara gamma, para detectar coincidencias

27 Además del circuito para detectar coincidencia
debe tener un cristal de mayor espesor

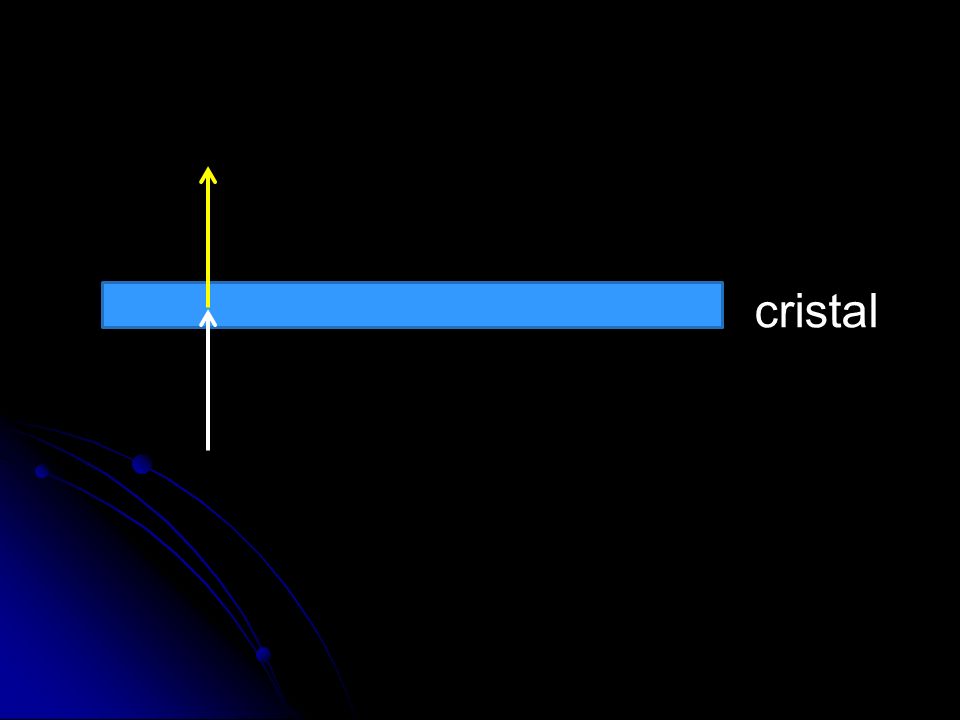

28 cristal

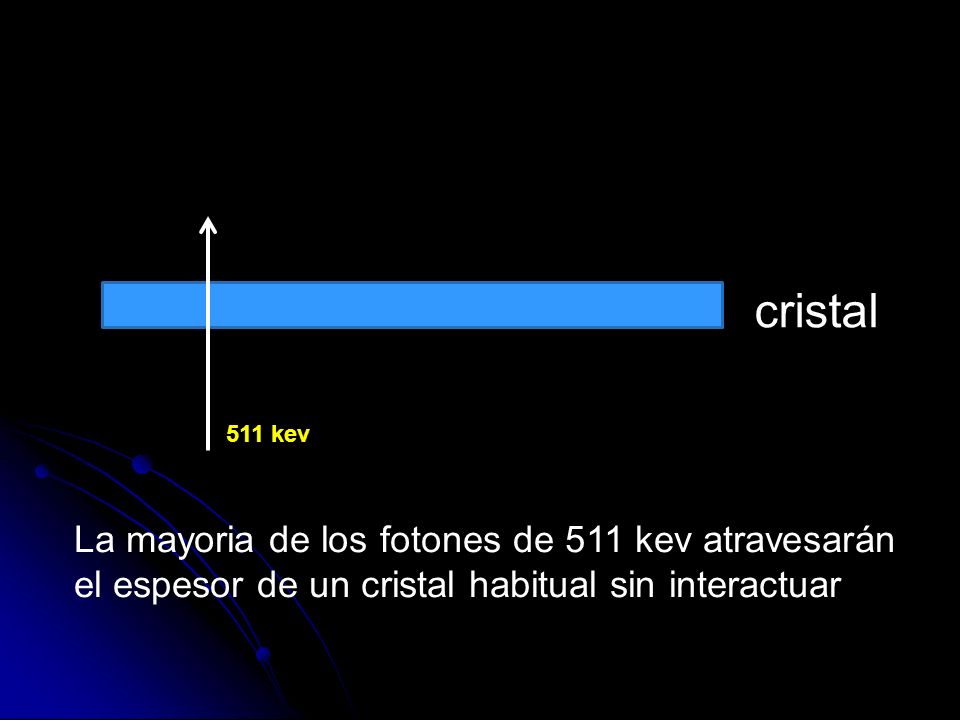

29 cristal La mayoria de los fotones de 511 kev atravesarán
el espesor de un cristal habitual sin interactuar

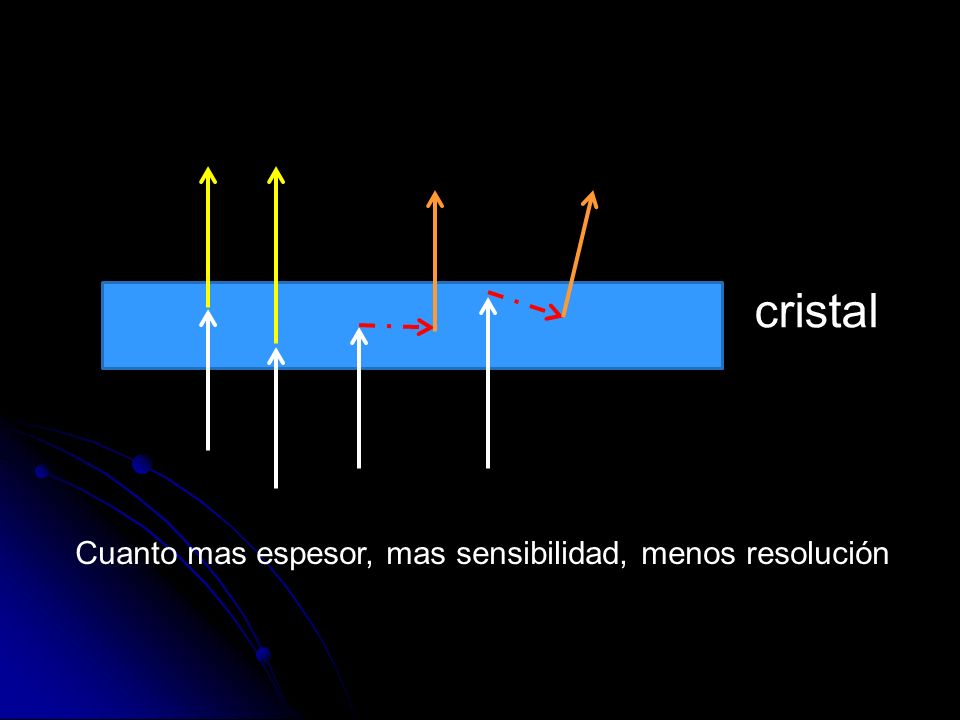

30 cristal Cuanto mas espesor, mas sensibilidad, menos resolución

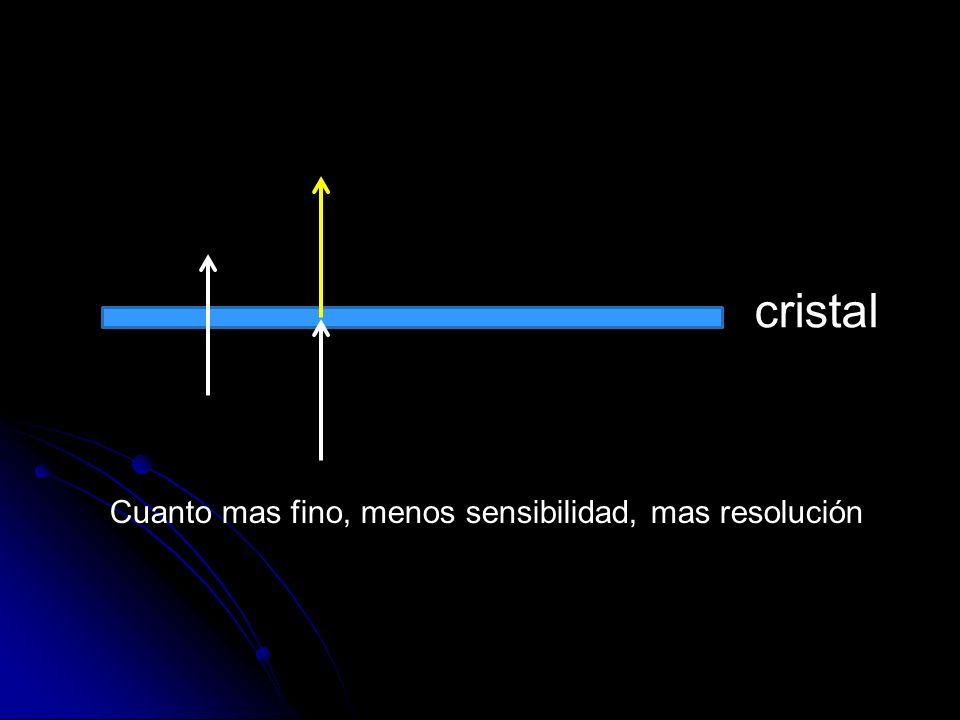

31 cristal Cuanto mas fino, menos sensibilidad, mas resolución

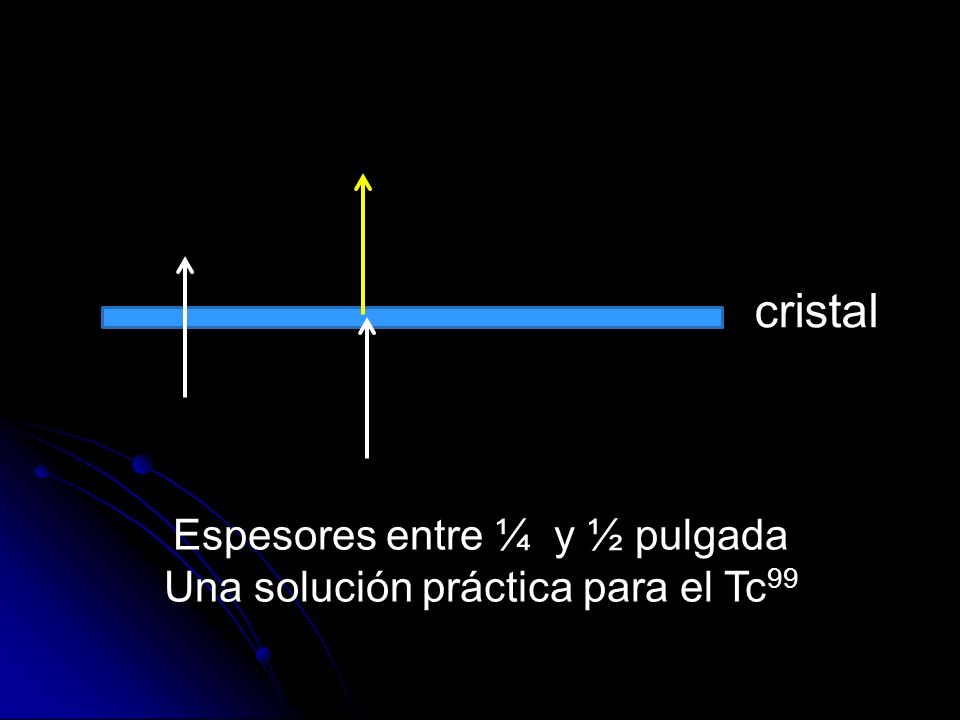

32 cristal Espesores entre ¼ y ½ pulgada
Una solución práctica para el Tc99
