1 EXPERIENCIA MINIMIZACIÓN DE RESIDUOS LÍQUIDOS ACUOSOS PROCEDENTES DEL LABORATORIO DE ANÁLISIS CLÍNICOS XXXII SEMINARIO INGENERÍA HOSPITALARIA

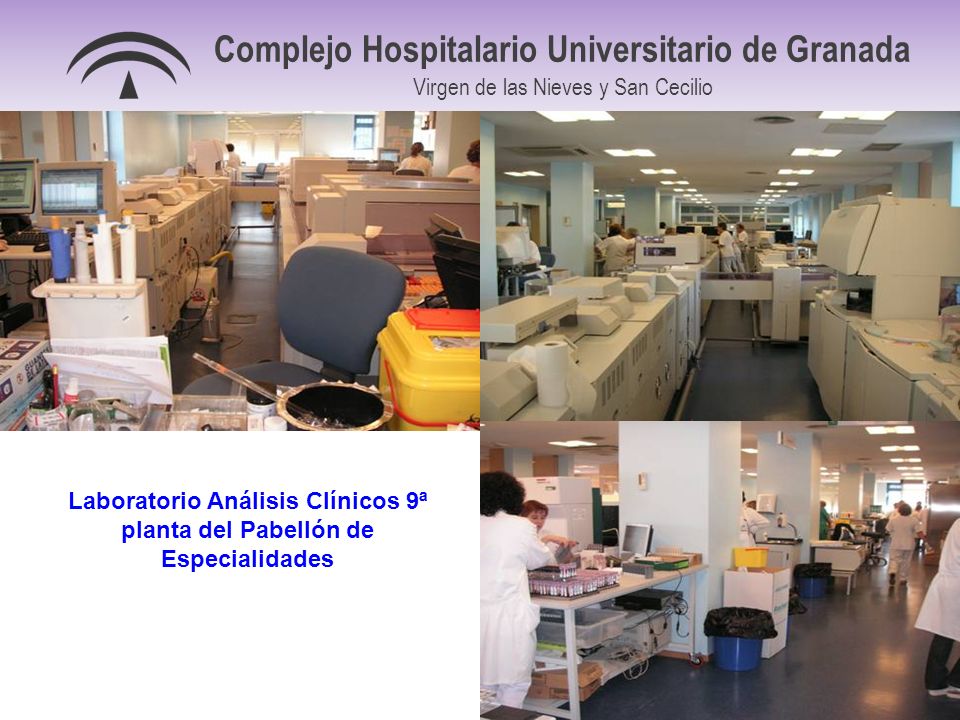

2 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio Laboratorio Análisis Clínicos 9ª planta del Pabellón de Especialidades

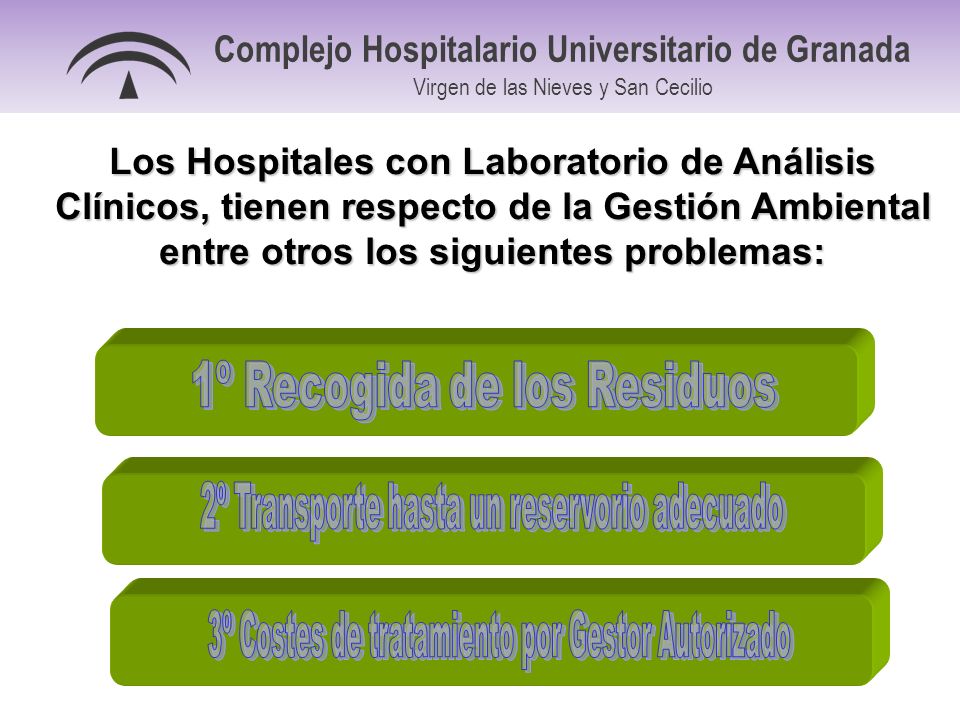

3 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio Los Hospitales con Laboratorio de Análisis Clínicos, tienen respecto de la Gestión Ambiental entre otros los siguientes problemas:

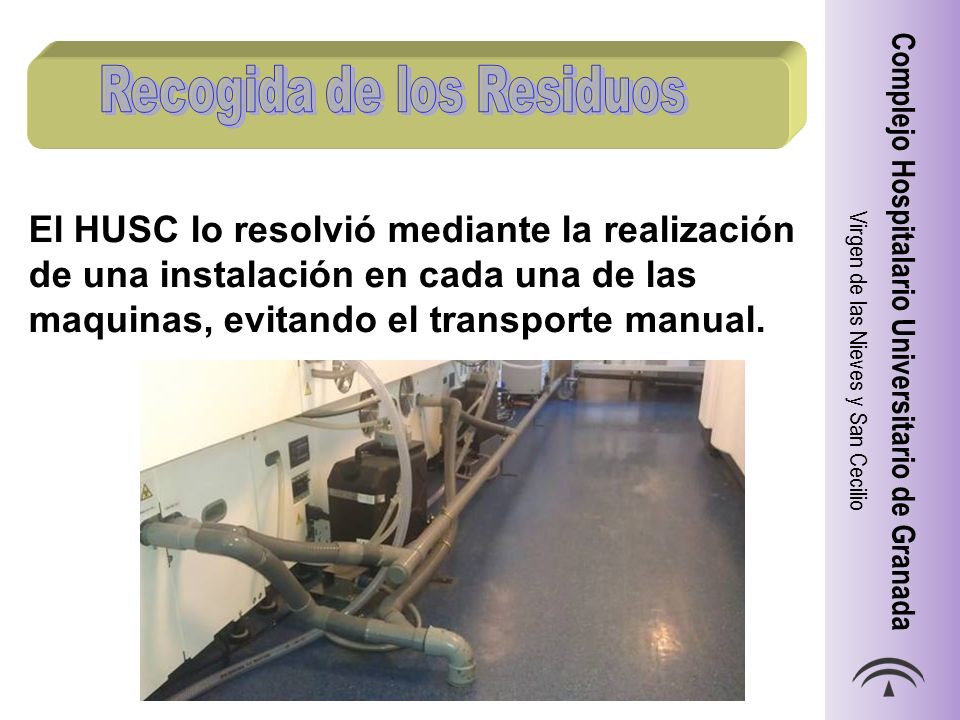

4 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio El HUSC lo resolvió mediante la realización de una instalación en cada una de las maquinas, evitando el transporte manual.

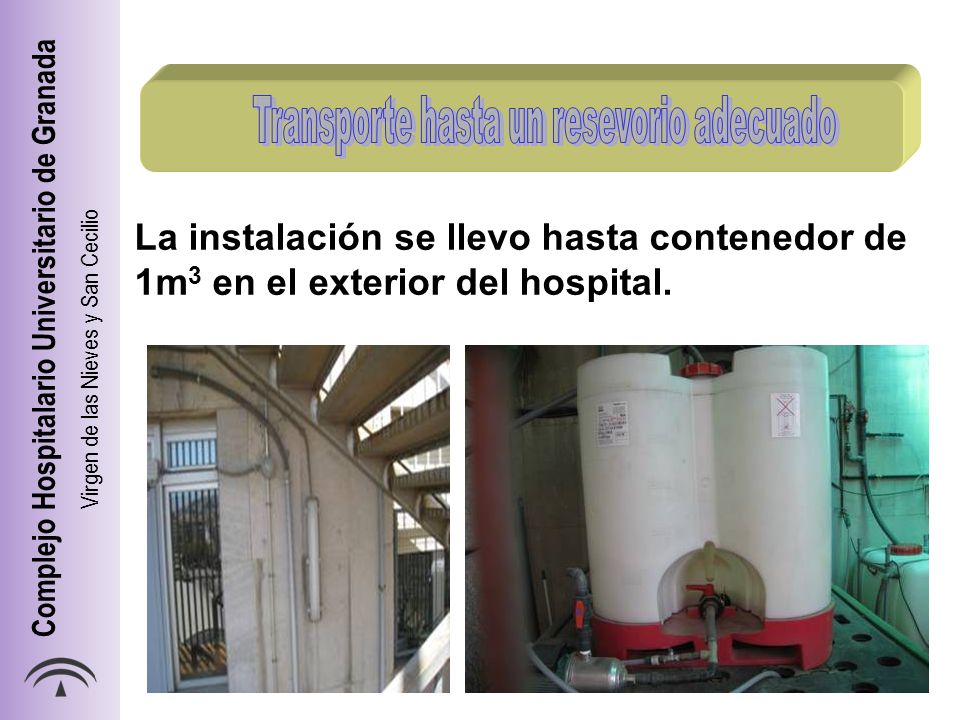

5 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio La instalación se llevo hasta contenedor de 1m 3 en el exterior del hospital.

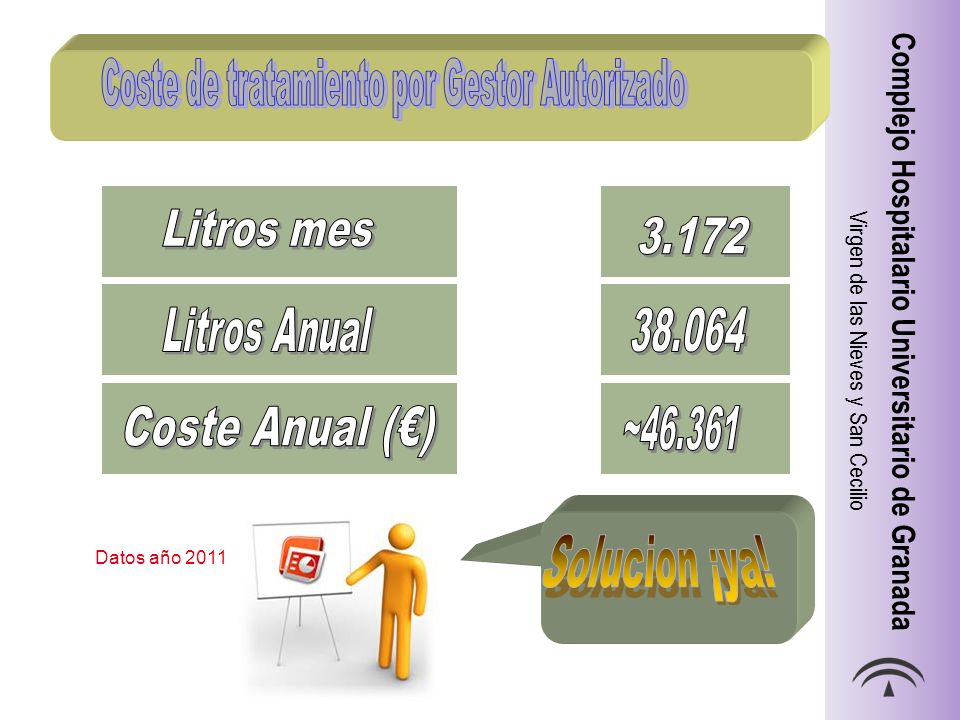

6 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio Datos año 2011

7 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio

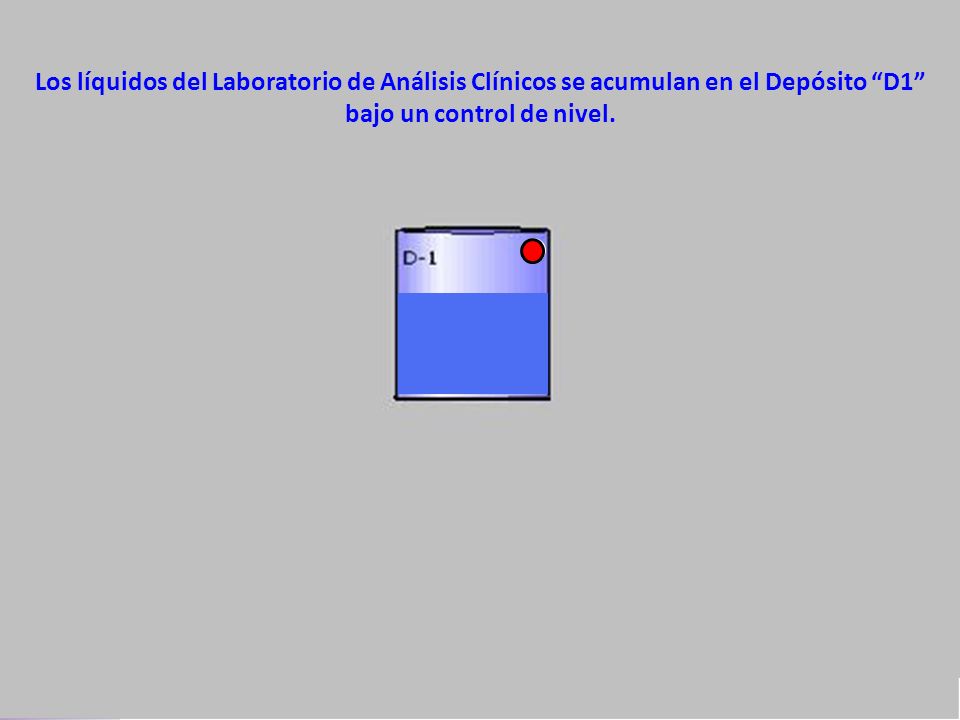

8 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio Los líquidos del Laboratorio de Análisis Clínicos se acumulan en el Depósito “D1” bajo un control de nivel.

9 Cuando se acumula suficiente liquido en “D1”, se bombea al Deposito de Tratamiento “D2”. El bombeo se detiene, llegando al nivel “lleno”.

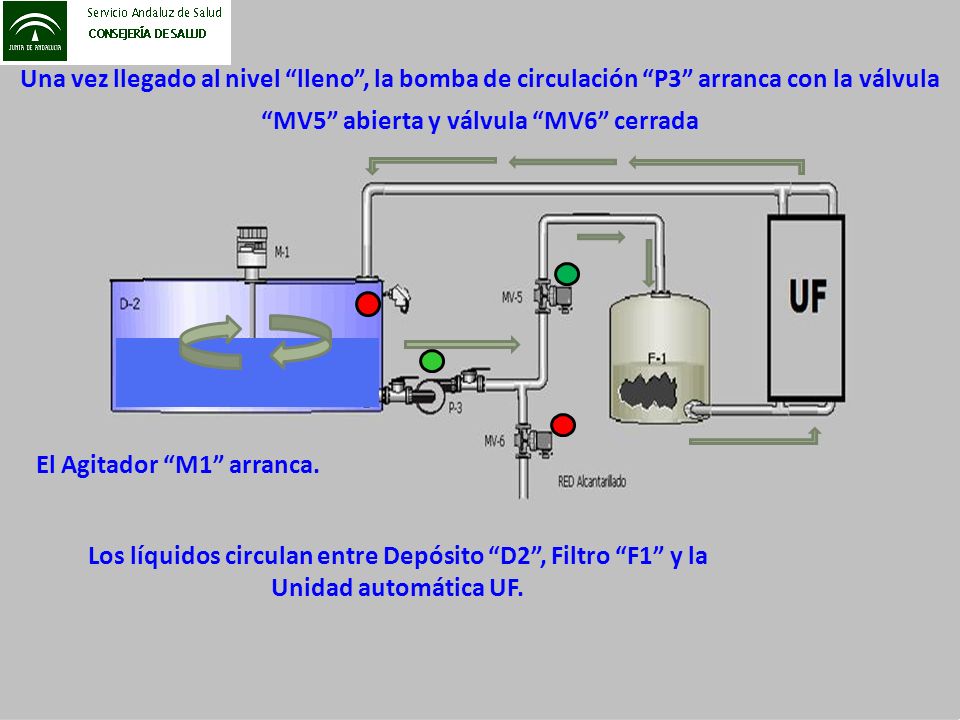

10 Una vez llegado al nivel “lleno”, la bomba de circulación “P3” arranca con la válvula “MV5” abierta y válvula “MV6” cerrada El Agitador “M1” arranca. Los líquidos circulan entre Depósito “D2”, Filtro “F1” y la Unidad automática UF.

11 Durante la circulación se controla el pH, la conductividad y el tiempo de contacto del liquido con “F1” y la unidad “UF” Dependiendo de los parámetros se dosifican los reactivos pH+, pH- y el reactivo AS 2330. En D-4 se mezcla el AS2330 y Agua Oxigenada. La Unidad UF esta compuesta de ultra-capilares Cuando los parámetros se encuentran dentro de los limites y después del tiempo de “espera-control”, cierra la válvula “MV5” y abre la válvula “MV6” a la alcantarilla. pH+ pH-

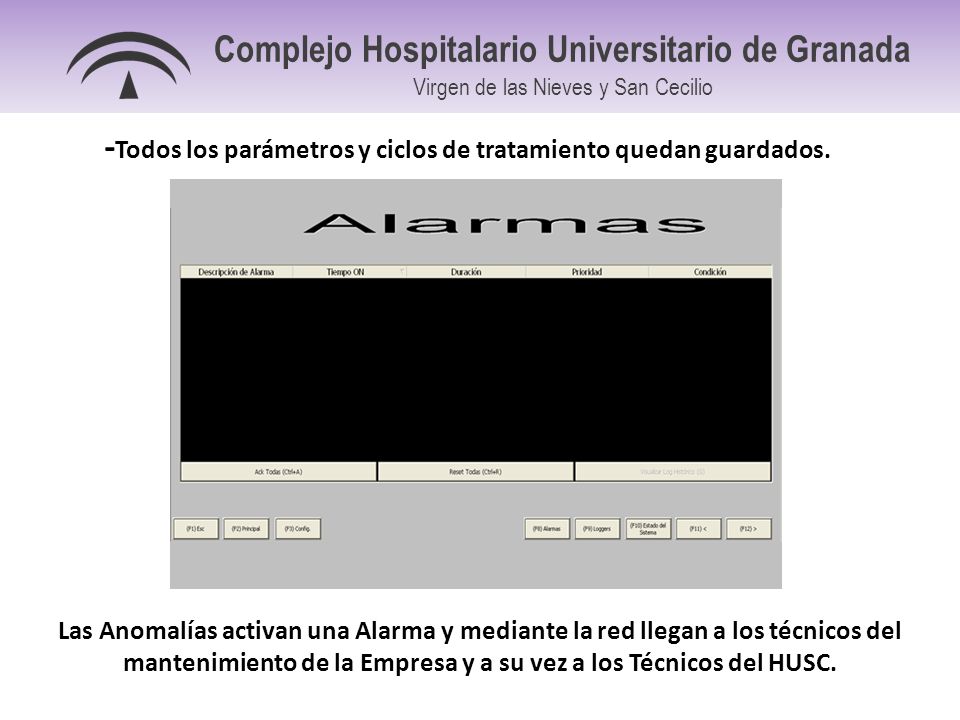

12 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio - Todos los parámetros y ciclos de tratamiento quedan guardados. Las Anomalías activan una Alarma y mediante la red llegan a los técnicos del mantenimiento de la Empresa y a su vez a los Técnicos del HUSC.

13

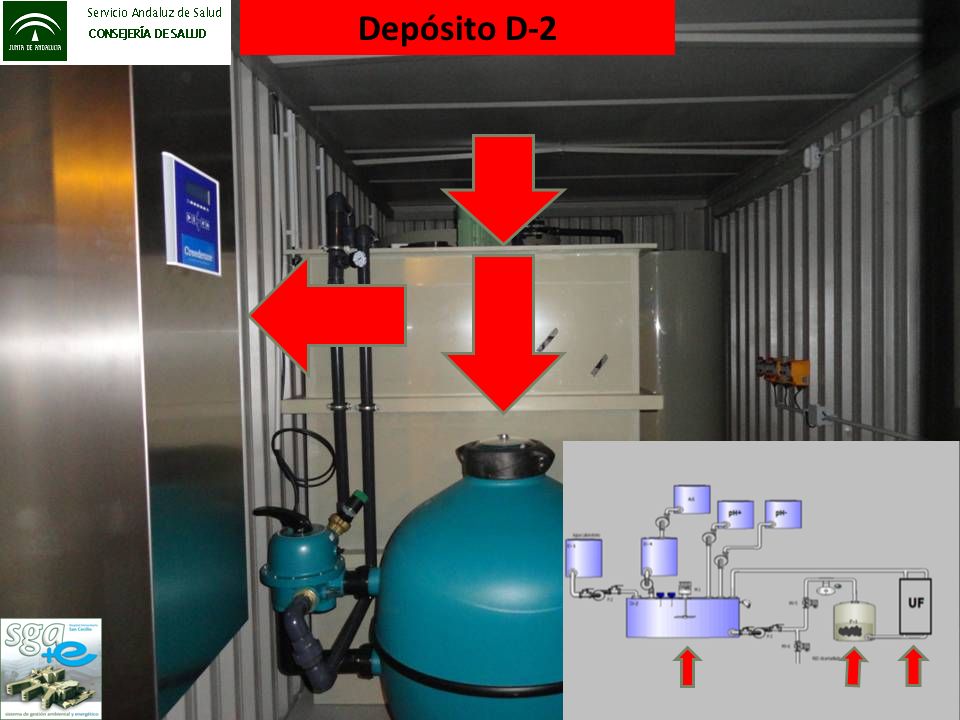

14 Filtro F-1Unidad UFDepósito D-2

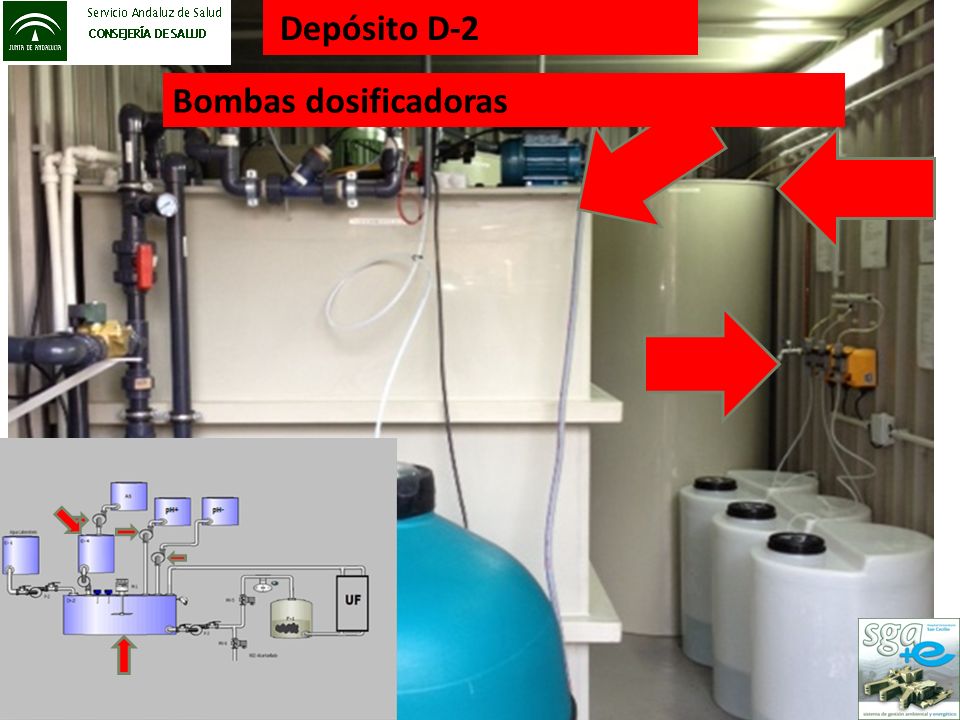

15 Depósito D-4Depósito D-2 Bombas dosificadoras

16 Patent Pending Depósito “D2”Agitador “M1” Depósito “D1”

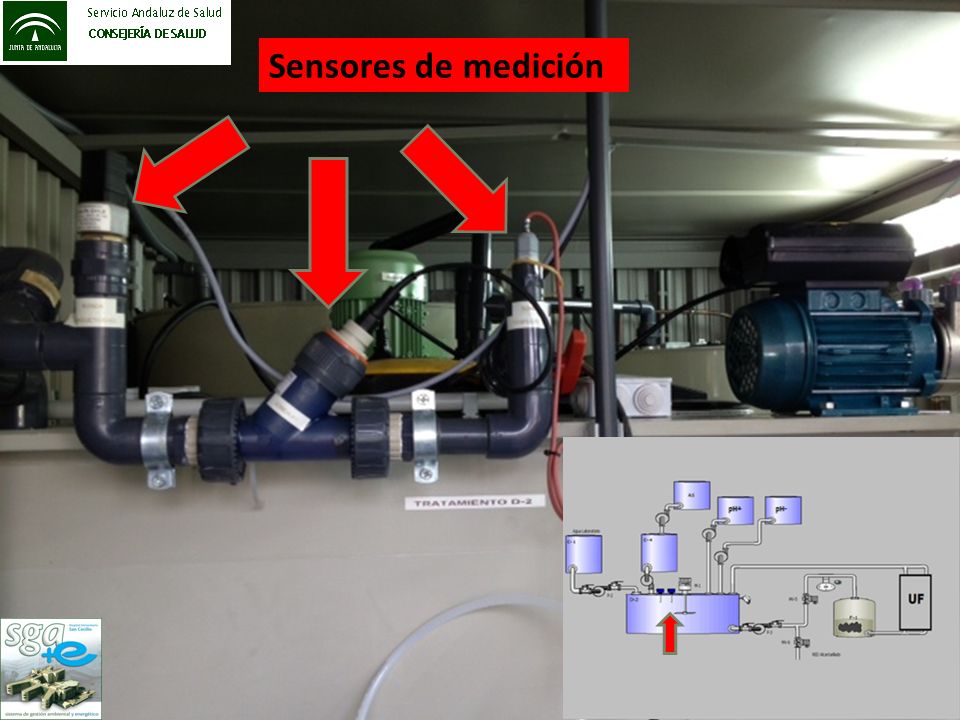

17 Sensores de medición

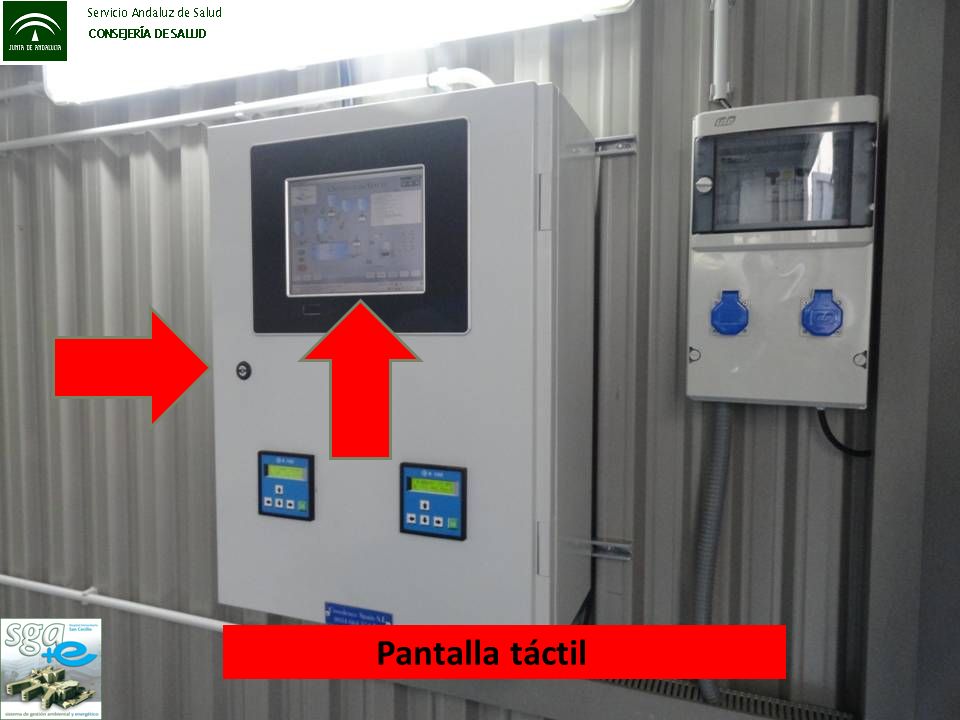

18 Cuadro de controlPantalla táctil

19 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio

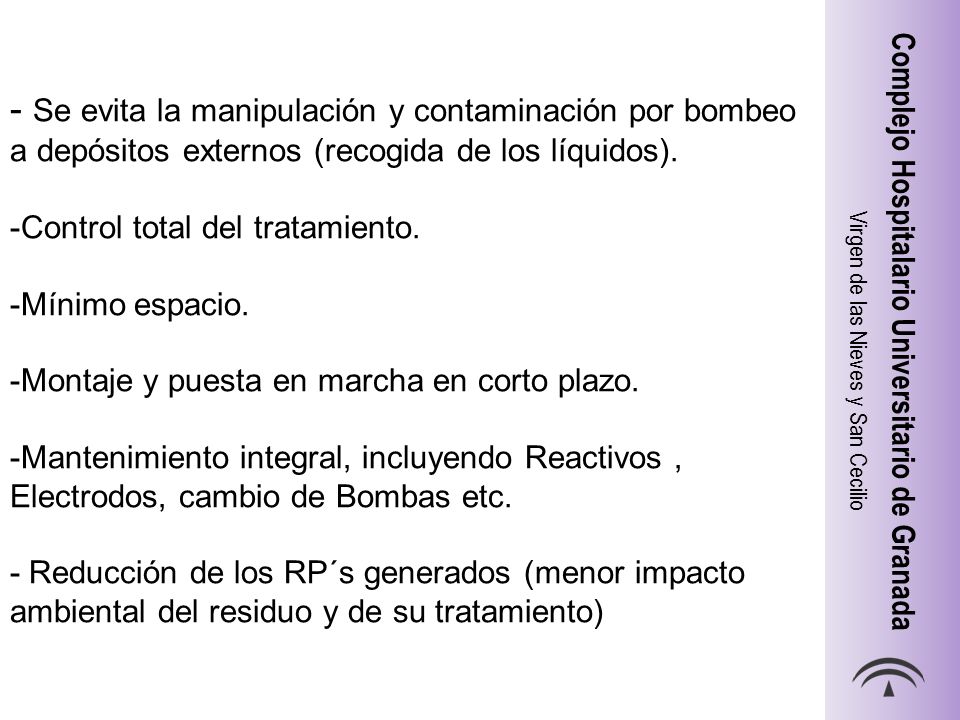

20 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio - Se evita la manipulación y contaminación por bombeo a depósitos externos (recogida de los líquidos). -Control total del tratamiento. -Mínimo espacio. -Montaje y puesta en marcha en corto plazo. -Mantenimiento integral, incluyendo Reactivos, Electrodos, cambio de Bombas etc. - Reducción de los RP´s generados (menor impacto ambiental del residuo y de su tratamiento)

21 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio

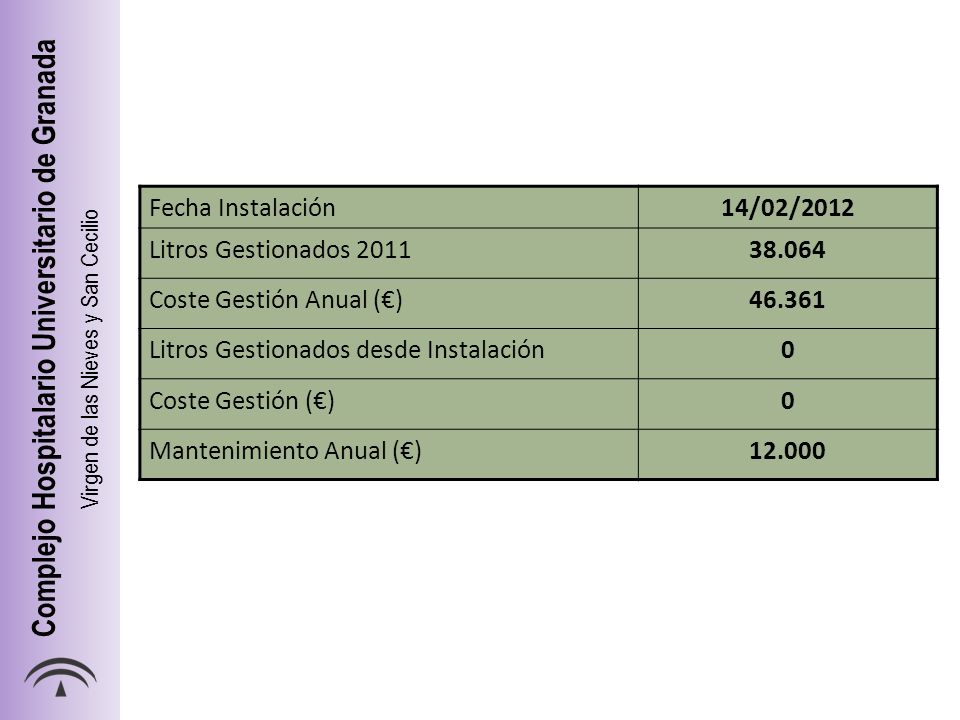

22 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio Fecha Instalación14/02/2012 Litros Gestionados 201138.064 Coste Gestión Anual (€)46.361 Litros Gestionados desde Instalación0 Coste Gestión (€)0 Mantenimiento Anual (€)12.000

23 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio

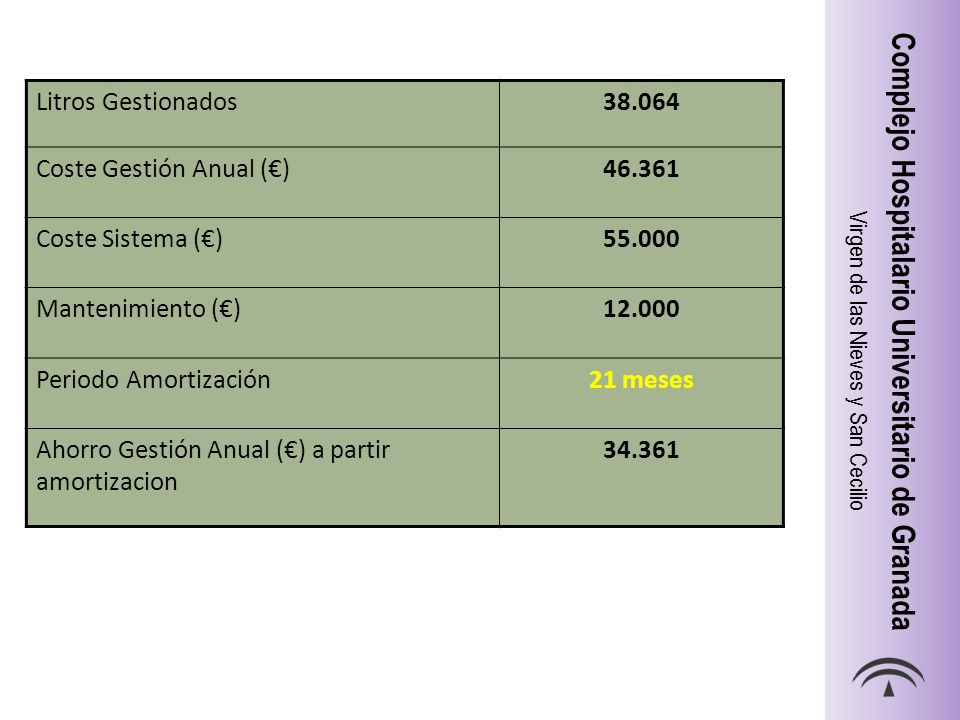

24 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio Litros Gestionados38.064 Coste Gestión Anual (€)46.361 Coste Sistema (€)55.000 Mantenimiento (€)12.000 Periodo Amortización21 meses Ahorro Gestión Anual (€) a partir amortizacion 34.361

25 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio

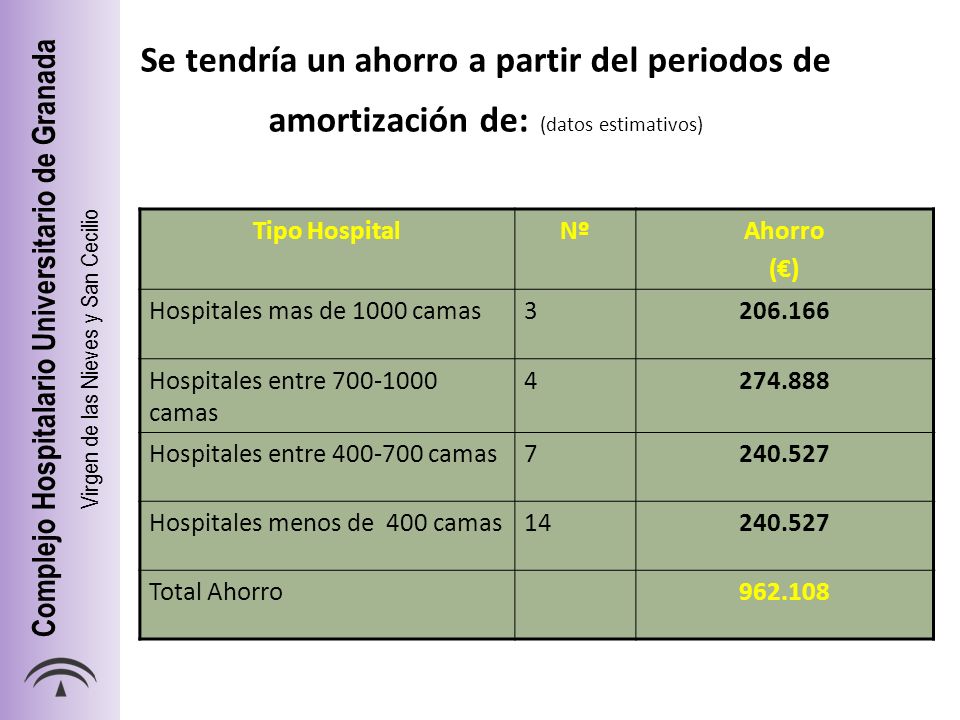

26 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio Se tendría un ahorro a partir del periodos de amortización de: (datos estimativos) Tipo HospitalNºAhorro (€) Hospitales mas de 1000 camas3206.166 Hospitales entre 700-1000 camas 4274.888 Hospitales entre 400-700 camas7240.527 Hospitales menos de 400 camas14240.527 Total Ahorro962.108

27 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio

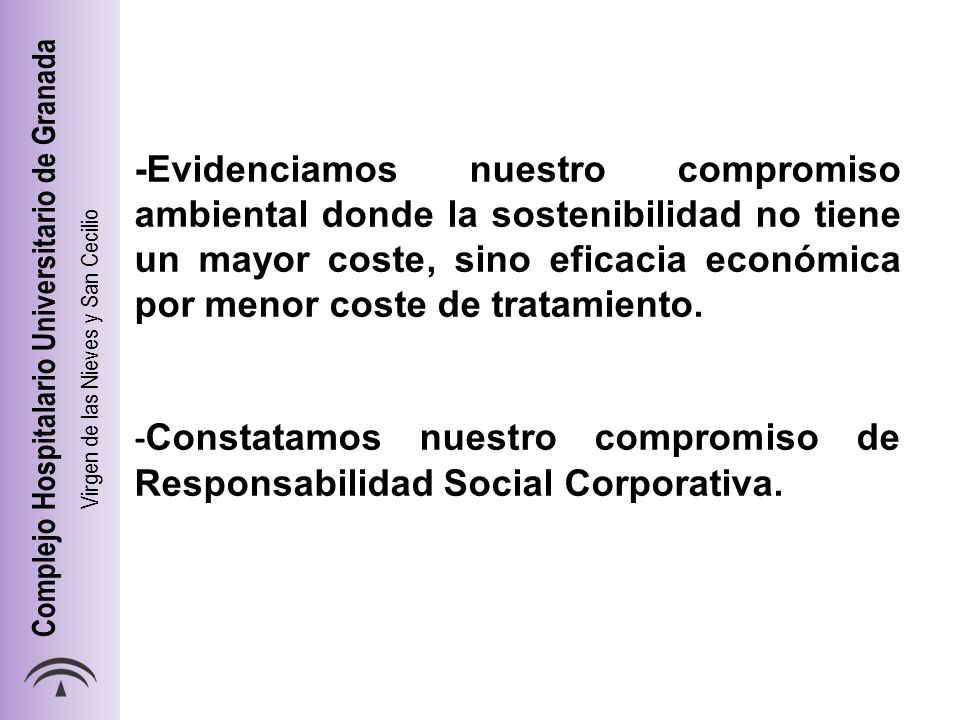

28 Complejo Hospitalario Universitario de Granada Virgen de las Nieves y San Cecilio -Evidenciamos nuestro compromiso ambiental donde la sostenibilidad no tiene un mayor coste, sino eficacia económica por menor coste de tratamiento. - Constatamos nuestro compromiso de Responsabilidad Social Corporativa.

29 Muchas Gracias por su Atención Autores: Rafael Valero Romero(Responsable Gestión Ambiental) Tomás De Haro Muñoz (Jefe Servicio de Análisis Clínicos)
