HDPE EN EL MUNDO.

Presentación del tema: "HDPE EN EL MUNDO."— Transcripción de la presentación:

1 HDPE EN EL MUNDO

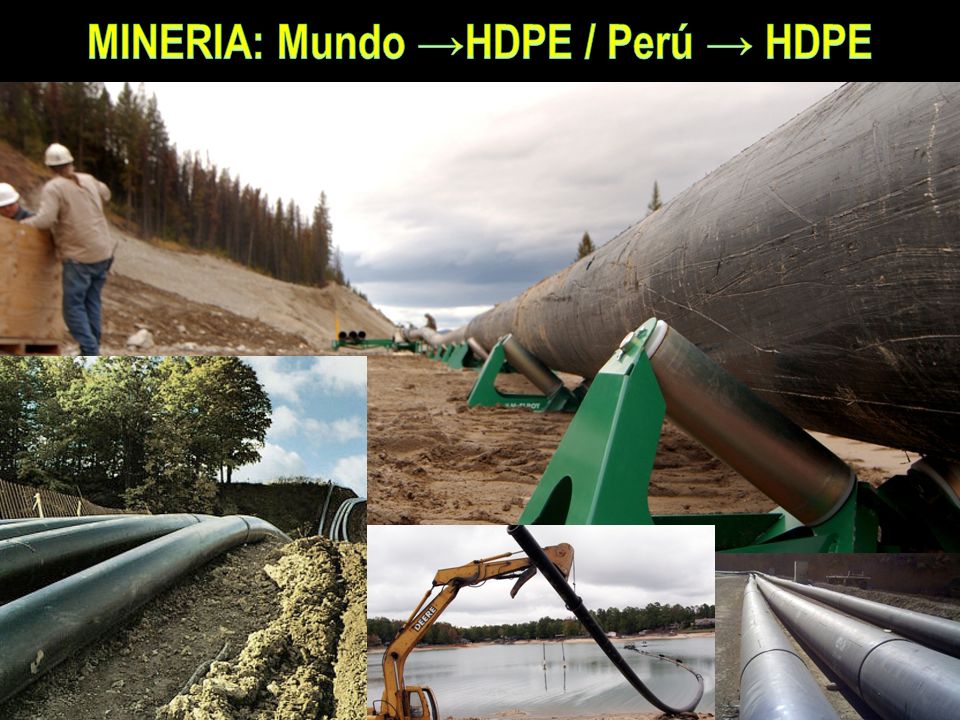

2 MINERIA: Mundo →HDPE / Perú → HDPE

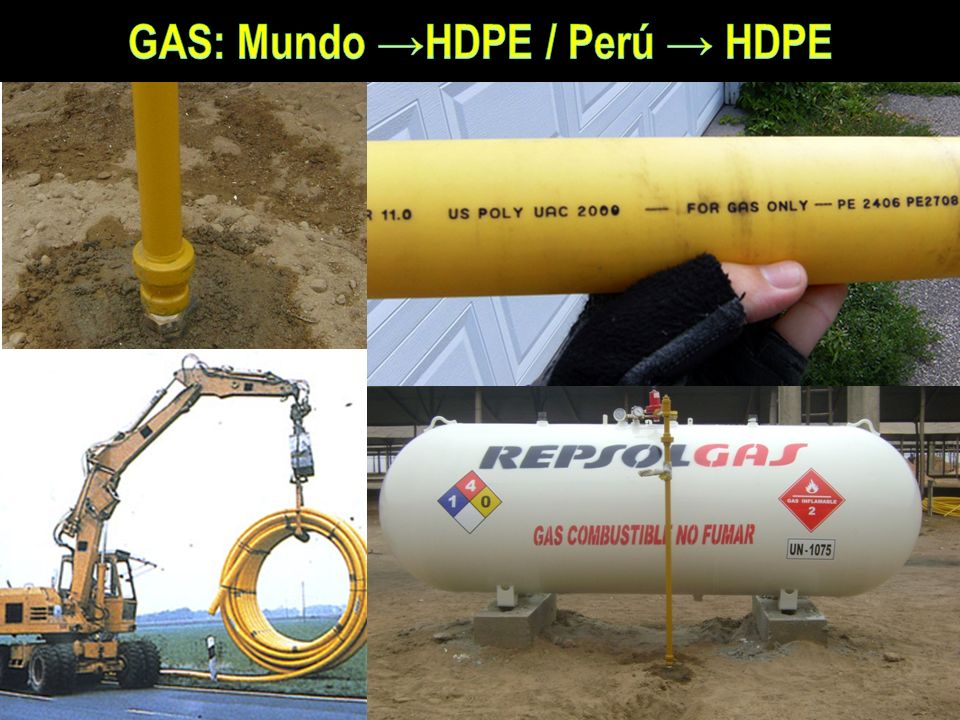

3 GAS: Mundo →HDPE / Perú → HDPE

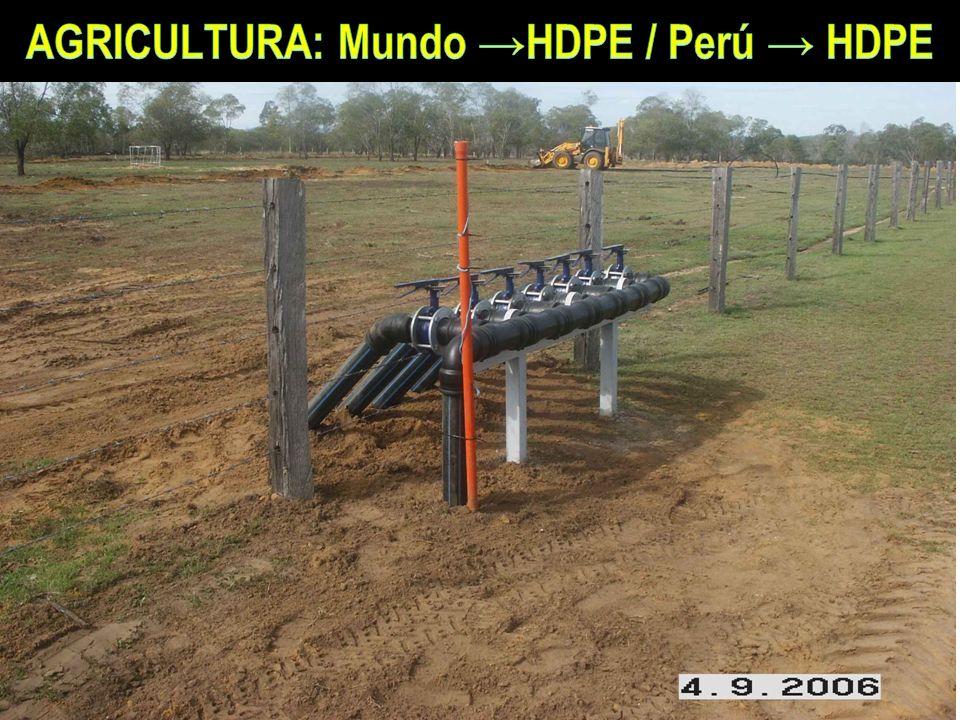

4 AGRICULTURA: Mundo →HDPE / Perú → HDPE

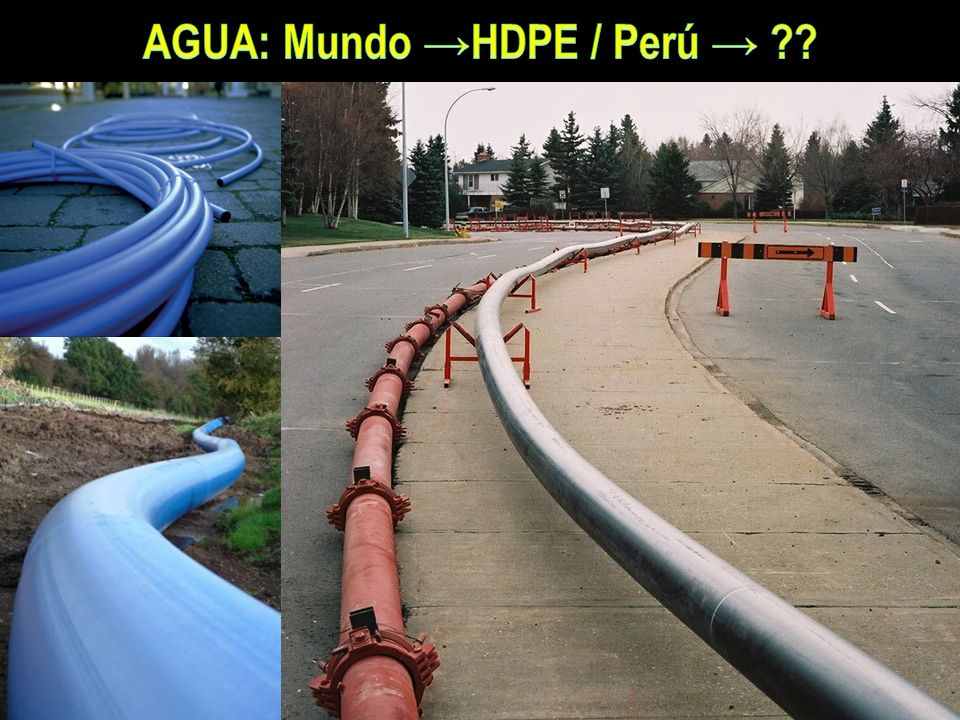

5 AGUA: Mundo →HDPE / Perú → ??

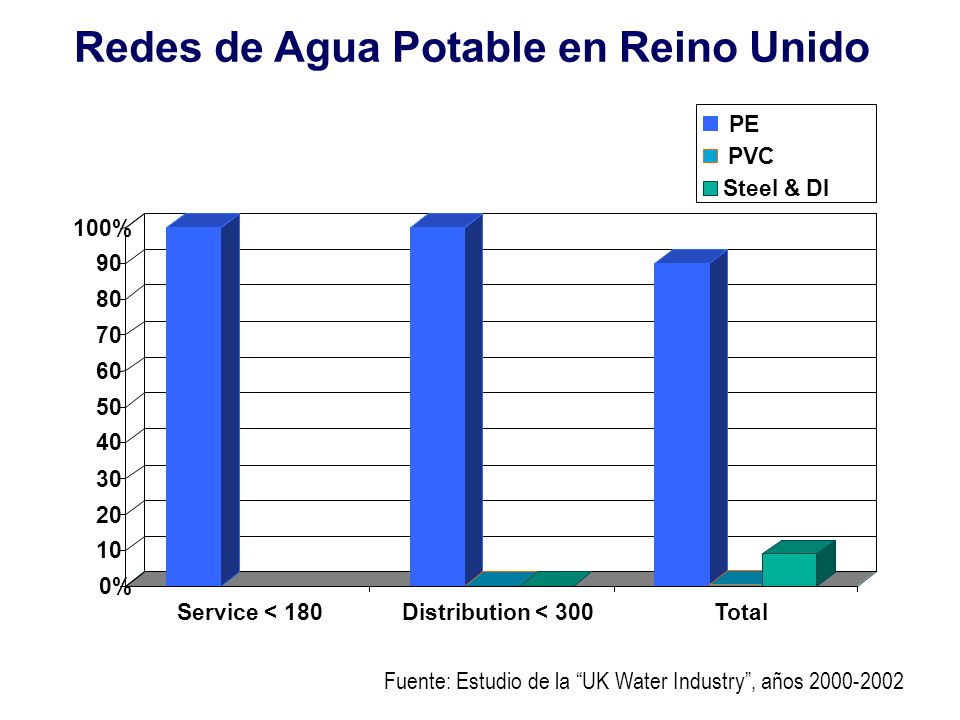

6 Redes de Agua Potable en Reino Unido
PE PVC Steel & DI 100% 90 80 70 60 50 40 30 20 10 0% Service < 180 Distribution < 300 Total Fuente: Estudio de la “UK Water Industry”, años

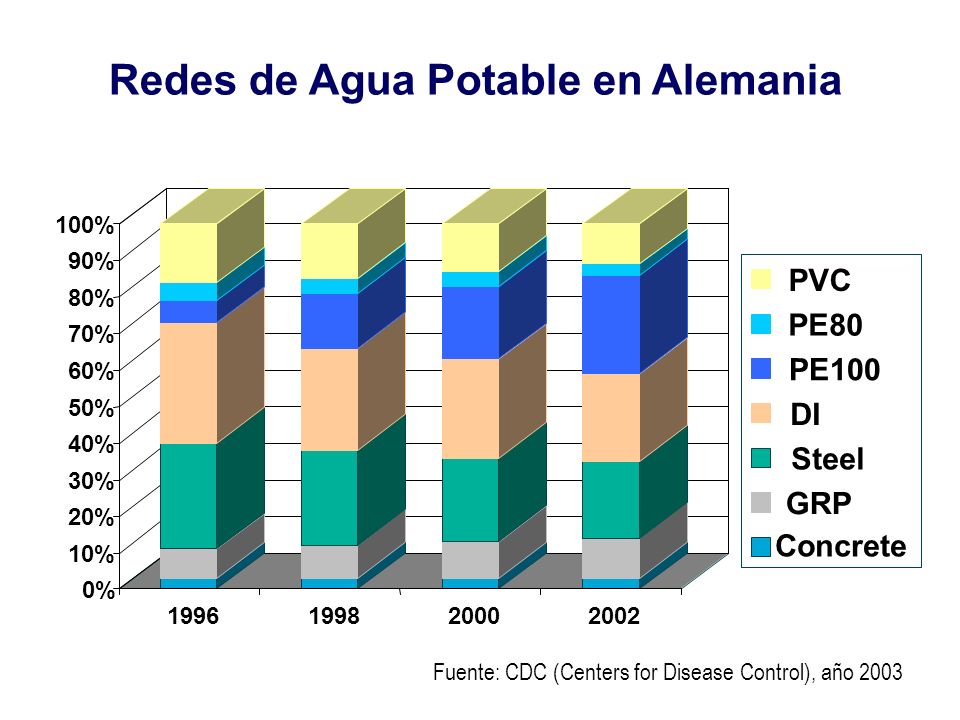

7 Redes de Agua Potable en Alemania
100% 90% PVC 80% PE80 70% 60% PE100 50% DI 40% Steel 30% GRP 20% Concrete 10% 0% 1996 1998 2000 2002 Fuente: CDC (Centers for Disease Control), año 2003

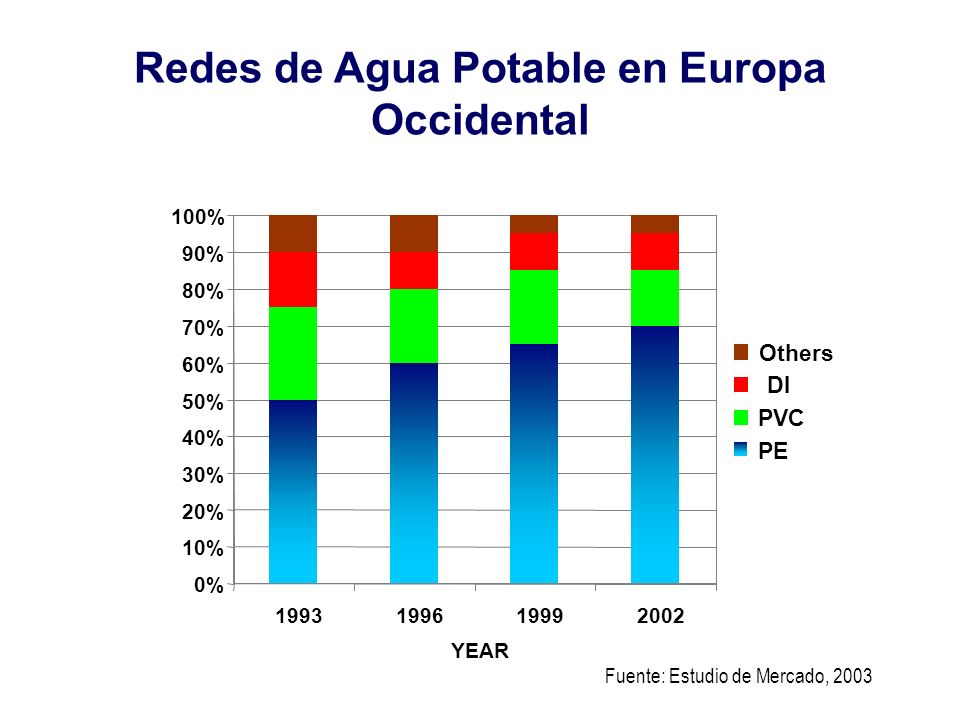

8 Redes de Agua Potable en Europa Occidental
100% 90% 80% 70% Others 60% DI 50% PVC 40% PE 30% 20% 10% 0% 1993 1996 1999 2002 YEAR Fuente: Estudio de Mercado, 2003

9 Experiencia Departamento Municipal de Agua y Alcantarillado (DMAE) Porto Alegre - Brasil

10 Experiencia Departamento Municipal de Agua y Alcantarillado (DMAE) Porto Alegre - Brasil

11 Tuberías en América Latina 2006

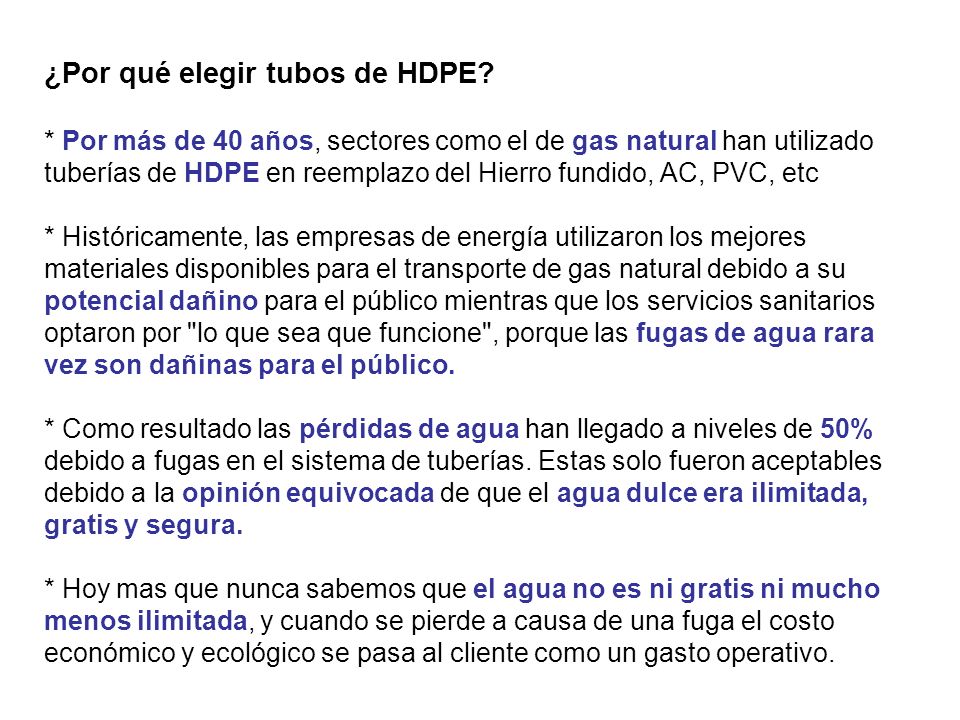

12 ¿Por qué elegir tubos de HDPE
¿Por qué elegir tubos de HDPE?  * Por más de 40 años, sectores como el de gas natural han utilizado tuberías de HDPE en reemplazo del Hierro fundido, AC, PVC, etc * Históricamente, las empresas de energía utilizaron los mejores materiales disponibles para el transporte de gas natural debido a su potencial dañino para el público mientras que los servicios sanitarios optaron por "lo que sea que funcione", porque las fugas de agua rara vez son dañinas para el público. * Como resultado las pérdidas de agua han llegado a niveles de 50% debido a fugas en el sistema de tuberías. Estas solo fueron aceptables debido a la opinión equivocada de que el agua dulce era ilimitada, gratis y segura. * Hoy mas que nunca sabemos que el agua no es ni gratis ni mucho menos ilimitada, y cuando se pierde a causa de una fuga el costo económico y ecológico se pasa al cliente como un gasto operativo.

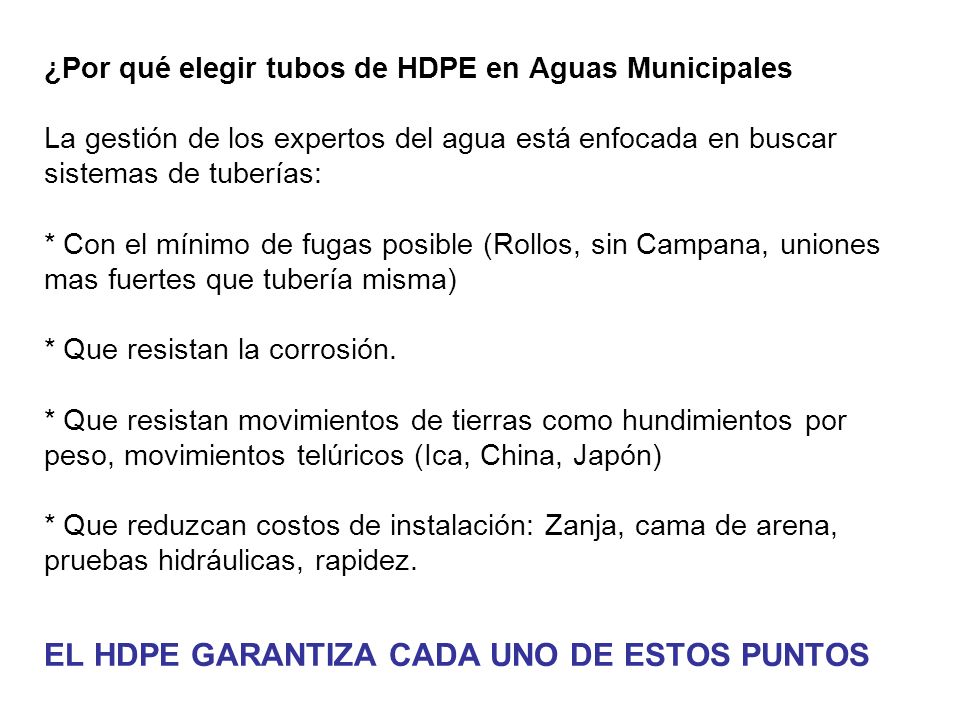

13 ¿Por qué elegir tubos de HDPE en Aguas Municipales  La gestión de los expertos del agua está enfocada en buscar sistemas de tuberías: * Con el mínimo de fugas posible (Rollos, sin Campana, uniones mas fuertes que tubería misma) * Que resistan la corrosión. * Que resistan movimientos de tierras como hundimientos por peso, movimientos telúricos (Ica, China, Japón) * Que reduzcan costos de instalación: Zanja, cama de arena, pruebas hidráulicas, rapidez.   EL HDPE GARANTIZA CADA UNO DE ESTOS PUNTOS

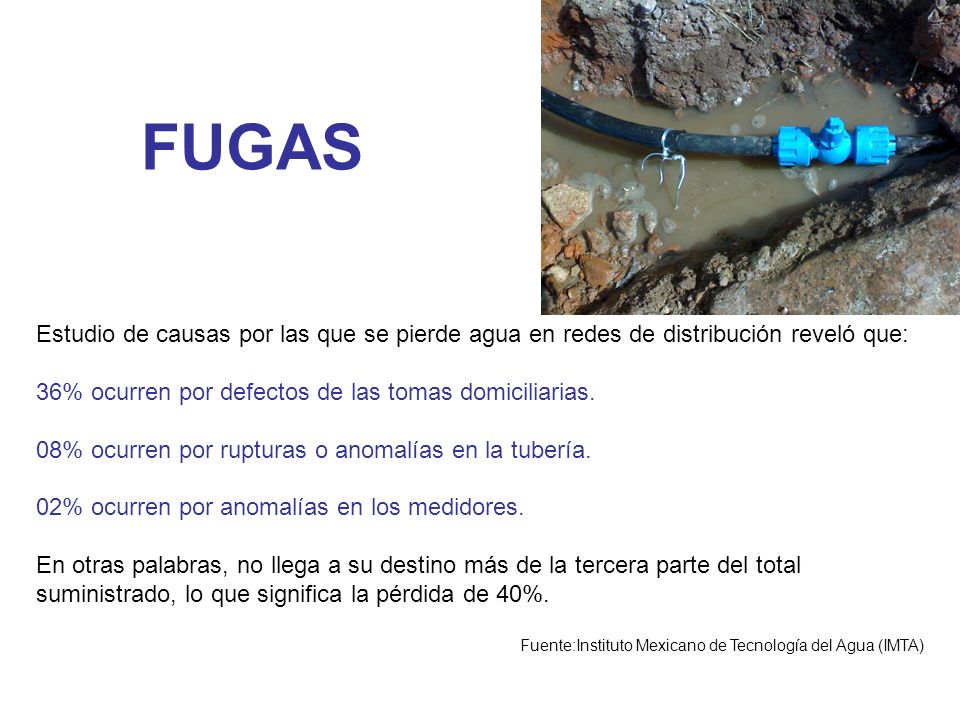

14 FUGAS Estudio de causas por las que se pierde agua en redes de distribución reveló que: 36% ocurren por defectos de las tomas domiciliarias. 08% ocurren por rupturas o anomalías en la tubería. 02% ocurren por anomalías en los medidores. En otras palabras, no llega a su destino más de la tercera parte del total suministrado, lo que significa la pérdida de 40%. Fuente:Instituto Mexicano de Tecnología del Agua (IMTA)

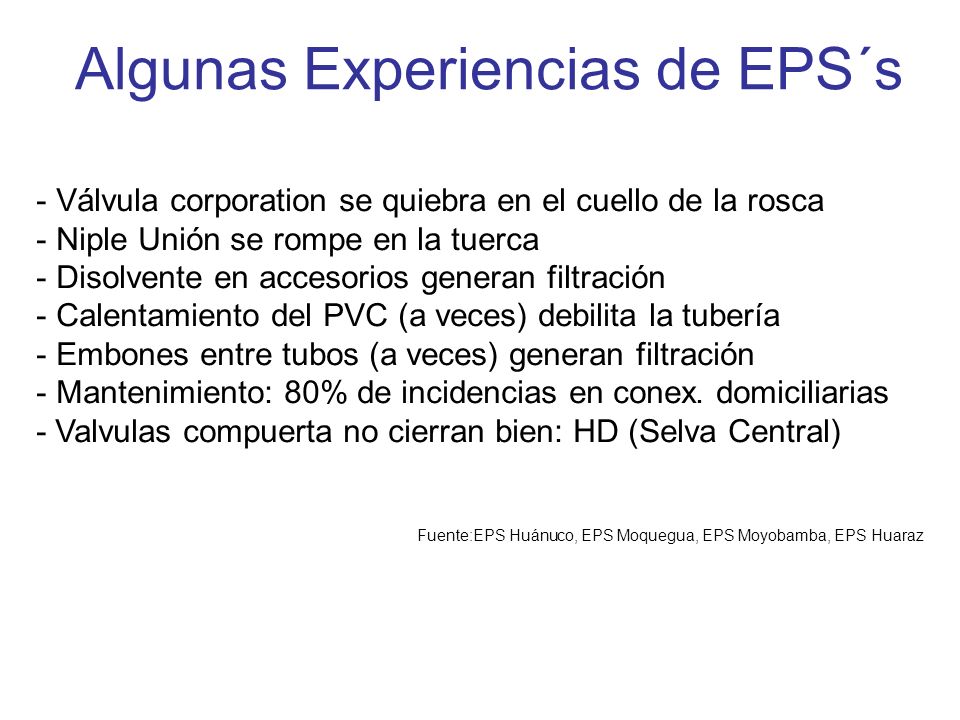

15 Algunas Experiencias de EPS´s
Válvula corporation se quiebra en el cuello de la rosca Niple Unión se rompe en la tuerca Disolvente en accesorios generan filtración Calentamiento del PVC (a veces) debilita la tubería Embones entre tubos (a veces) generan filtración Mantenimiento: 80% de incidencias en conex. domiciliarias - Valvulas compuerta no cierran bien: HD (Selva Central) Fuente:EPS Huánuco, EPS Moquegua, EPS Moyobamba, EPS Huaraz

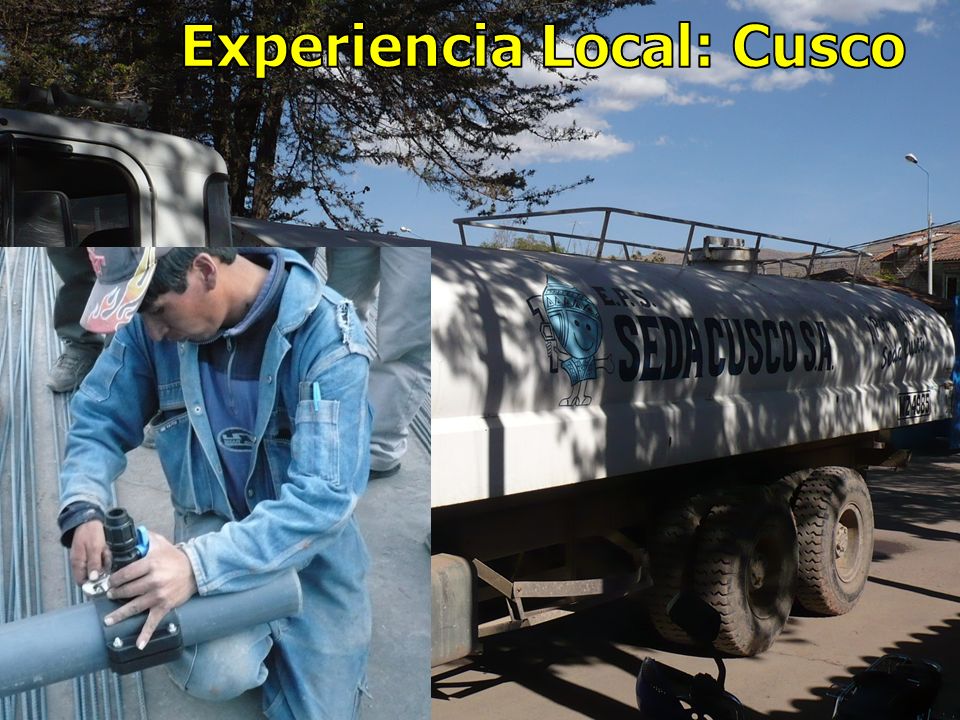

16 Experiencia Local: Cusco

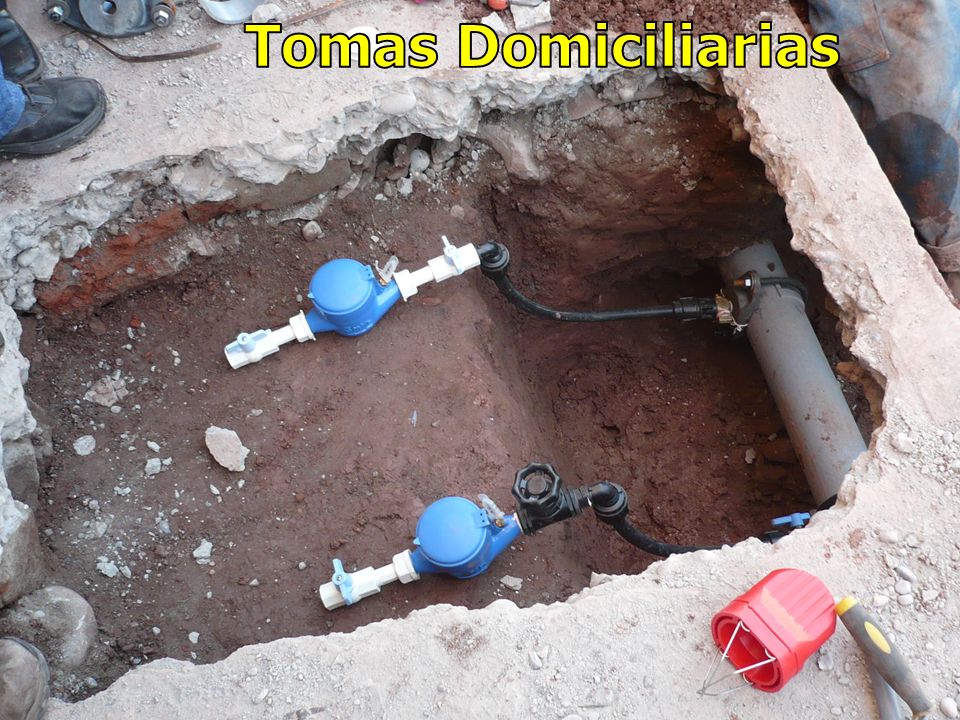

17 Tomas Domiciliarias

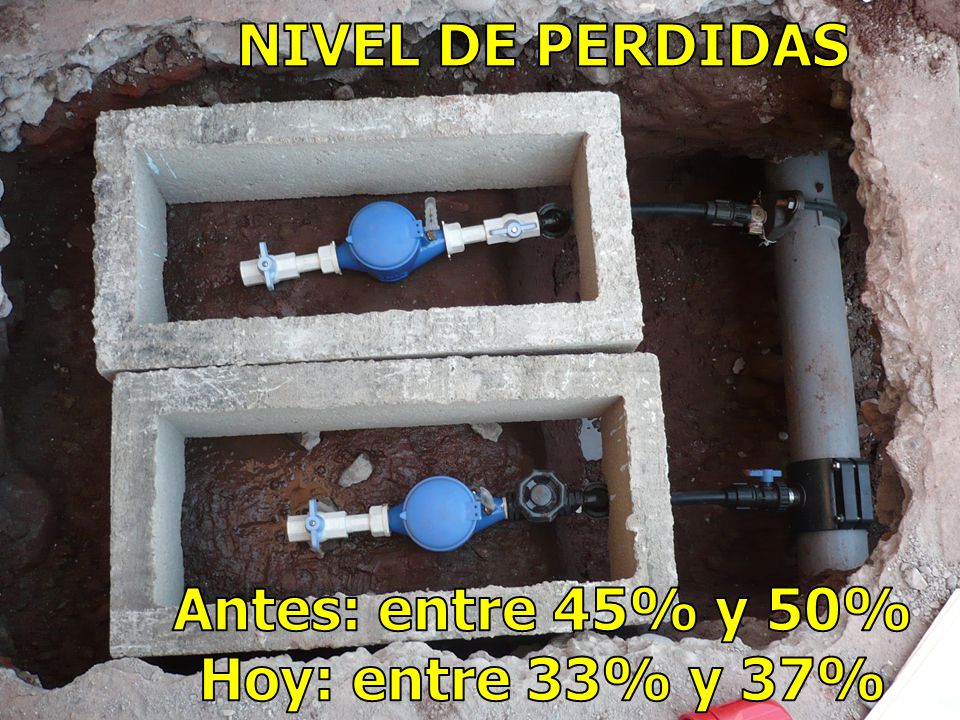

18 NIVEL DE PERDIDAS Antes: entre 45% y 50% Hoy: entre 33% y 37%

19 E.P.S. SEDACUSCO

20 SUB TOTAL MATERIALES SIN IGV

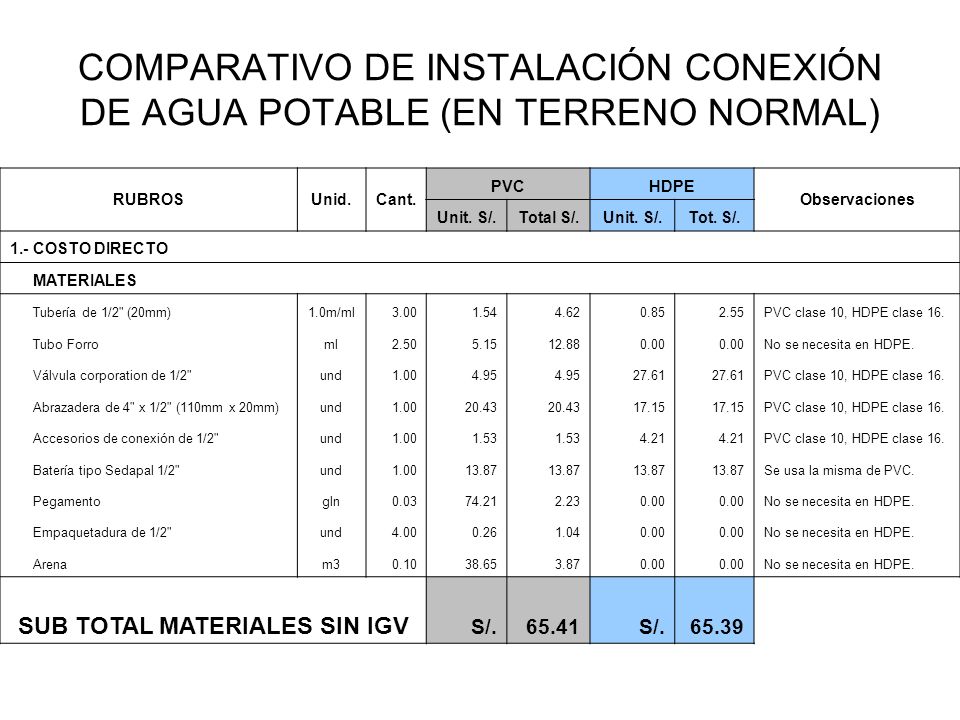

COMPARATIVO DE INSTALACIÓN CONEXIÓN DE AGUA POTABLE (EN TERRENO NORMAL) RUBROS Unid. Cant. PVC HDPE Observaciones Unit. S/. Total S/. Tot. S/. 1.- COSTO DIRECTO MATERIALES Tubería de 1/2" (20mm) 1.0m/ml 3.00 1.54 4.62 0.85 2.55 PVC clase 10, HDPE clase 16. Tubo Forro ml 2.50 5.15 12.88 0.00 No se necesita en HDPE. Válvula corporation de 1/2" und 1.00 4.95 27.61 Abrazadera de 4" x 1/2" (110mm x 20mm) 20.43 17.15 Accesorios de conexión de 1/2" 1.53 4.21 Batería tipo Sedapal 1/2" 13.87 Se usa la misma de PVC. Pegamento gln 0.03 74.21 2.23 Empaquetadura de 1/2" 4.00 0.26 1.04 Arena m3 0.10 38.65 3.87 SUB TOTAL MATERIALES SIN IGV S/. 65.41 65.39
