Infrestructura de software iVMS5200 y sus alcances en Videoanalisis.

Presentación del tema: "Infrestructura de software iVMS5200 y sus alcances en Videoanalisis."— Transcripción de la presentación:

1 Infrestructura de software iVMS5200 y sus alcances en Videoanalisis.

2 Contenidos 1 2 3 4 5 Introducción Entorno de ejecución
Introducción al uso y al mantenimiento 4 Típico flujo de trabajo del iVMS-5200 5 1

3 Introducción Abierta Completa Inteligente
iVMS-5200 Profesional Soporta la gama de productos inteligentes Hikvision. Inteligente iVMS-5200 Profesional provee una solución completa de seguridad y vigilancia. iVMS-5200 Profesional provee una integración abierta entre plataformas.

4 Completo …… Soluciones verticales Analógico/Cámara IP/PTZ
Dispositivos: Analógico/Cámara IP/PTZ DVR/NVR/Decodificador/Encoder Almacenamiento en red Administración y control Administración de dispositivos / Permisos Configuración/ Control Mantenimiento y administración Vigilancia urbana Retail Aeropuerto Transporte …… Bancos

5 Operación y mantenimiento Funciones Video analíticas
Smart Operación y mantenimiento Funciones Video analíticas Módulos para agregar Detección de cruce de línea Detección de intrusos Conteo de personas Heat map Ayudante de instalación Reproducción y búsqueda eficiente Herramienta de mantenimiento fácil Mapa GIS interactivo Soporte para negocio inteligente iVMS-5200 Profesional soporta amplio rango de funciones inteligentes de los productos Hikvision

6 Abierto SDK iVMS-5200 Profesional ONVIF Conexión con terceros
Proporcione un archivo SDK para integrar su sistema existente a la plataforma de IVMS5200. SDK iVMS-5200 Profesional Soporta ONVIF Fácil acceso a productos líder de CCTV e IP. ONVIF Protocolo propietario de terceros soportado. Conexión con terceros 3. Open 3.1 Manage Third-party Device As an open platform, iVMS-5200 supports the access of standard protocol cameras and encoders. It only requires standard IT hardware for installation. Also we offer POS device integration support, alarming device and the other security equipment management function with iVMS-5200. 3.2 Integrate with Your Security System iVMS-5200’s  open architecture makes it easy to integrate with your existing security system. The SDK of iVMS-5200 platform is available to third party software. You can realize deep system integration. Two kinds of SDK supported: Provide platform SDK for deep integration to your security system; Integrate existing subsystems by their SDK ONVIF short for Open Network Video Interface Forum. Protocol type 2.0. More details see file ” Third Party Products & System Compatibility List.pdf”

7 El C/S, B/S y el cliente móvil están soportados.

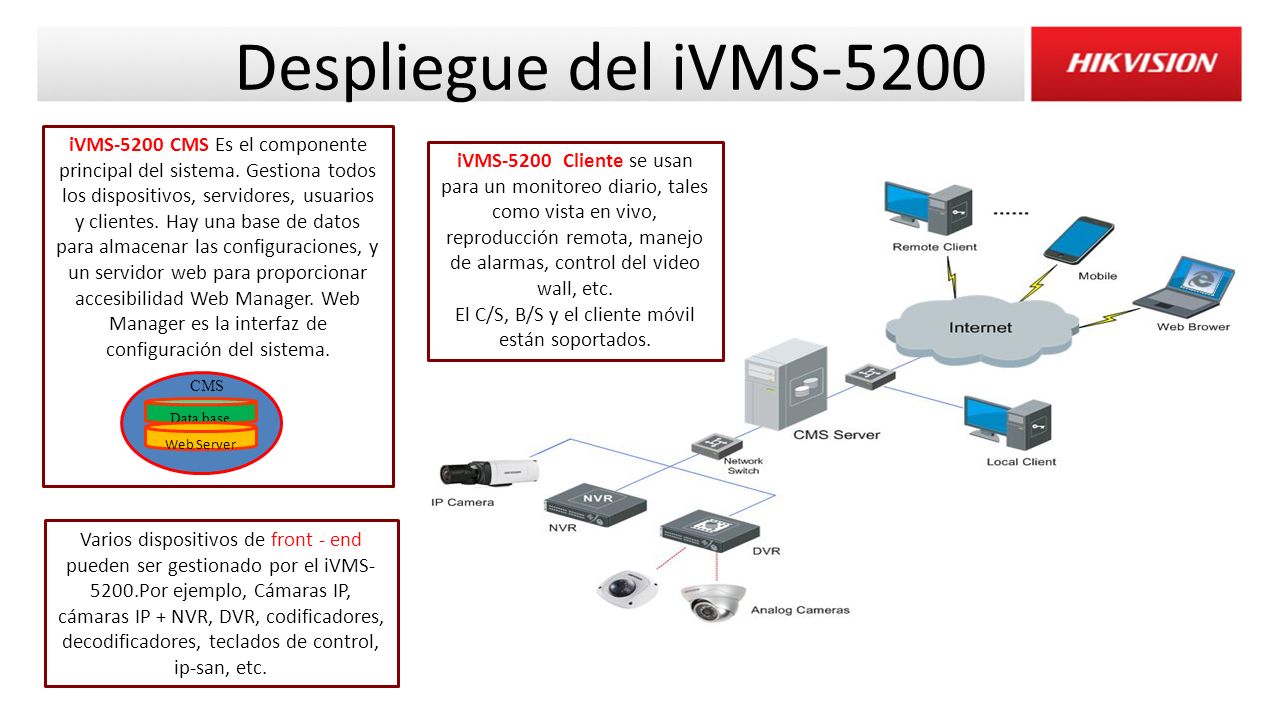

Despliegue del iVMS-5200 iVMS-5200 CMS Es el componente principal del sistema. Gestiona todos los dispositivos, servidores, usuarios y clientes. Hay una base de datos para almacenar las configuraciones, y un servidor web para proporcionar accesibilidad Web Manager. Web Manager es la interfaz de configuración del sistema. iVMS Cliente se usan para un monitoreo diario, tales como vista en vivo, reproducción remota, manejo de alarmas, control del video wall, etc. El C/S, B/S y el cliente móvil están soportados. Data base Web Server CMS Varios dispositivos de front - end pueden ser gestionado por el iVMS-5200.Por ejemplo, Cámaras IP, cámaras IP + NVR, DVR, codificadores, decodificadores, teclados de control, ip-san, etc.

8 Componentes claves del iVMS-5200 profesional
① Central Management Server Administración de recursos y servicios ② Web Manager Configuración centralizada a traves del Internet Explorer ③ CS y cliente móvil Monitoreo diario y estación de operación

9 Componentes opcionales
Storage server Stream media server Mobile access Picture storage server

10 Contenidos 2 1 3 4 5 Entorno de ejecución Introducción
Introducción al uso y al mantenimiento 4 Típico flujo de trabajo del iVMS-5200 5

11 Configuraciones de hardware recomendadas
CMS Server OS: windows server 2008/windows server 2012(32/64 bit) CPU: E Ghz Memory: 8G NIC: 1000M*2 Streaming Server OS: windows server 2008/windows server 2012(32/64 bit) CPU:E V2 3.3Ghz Memory: 8G NIC: 1000M*2 Control client CPU: Intel Core i5-2320K 3.00Ghz Video card: NVIDIA GeForce GT 430 Memory: 4G WEB client CPU: Intel Core Dou E8400 Memory: 2G

12 Nuevo Blazer Pro El Blazer Pro es un servidor todo en uno que combina el poder del sistema de administración de vídeo de Hikvision con un dispositivo de almacenamiento de vídeo. El Blazer Pro puede administrar hasta 256 cámaras en red para grabación, vista en vivo y reproducción. Su diseño único provee capacidades de poderoso almacenamiento y avanzada administración centralizada.

13 Almacenamiento de datos
Nuevo Blazer Pro Almacenamiento de datos Hasta 7 discos duros y un miniSAS puede ser conectados para almacenamiento de datos. Soporta discos hot swap con almacenamiento RAID0, RAID1, RAID5 o RAID10 configurable. Soporta modos de cuota o grupos en discos duros; diferente capacidad puede ser asignada a diferentes cámaras. 1 disco SATA disponible para almacenamiento de datos.

14 Estabilidad avanzada del sistema
Nuevo Blazer Pro Estabilidad avanzada del sistema El dispositivo de almacenamiento de video y administración de video están localizados en diferentes tarjetas madres para reforzar la estabilidad del servidor. Sistema operativo Linux Embebido, tecnologia ANR y sistema hot spare N+1 para almacenamiento de video; mejorando la fiabilidad. Windows 8.1 pre instalado, instalado en disco de estado sólido para la administración del sistema

15 Fuentes de alimentación redundantes.
Nuevo Blazer Pro  Fuentes de alimentación redundantes.

16 Conexiones ponderosas de red
Nuevo Blazer Pro Conexiones ponderosas de red 2 auto adaptables interfaces de red (10M/100M/1000M), para almacenamiento de video 4 auto adaptables interfaces de red (10M/100M/1000M), para sistema de administración de video

17 Contenidos 1 2 3 4 5 Introducción Entorno de ejecución
Introducción al uso y al mantenimiento 4 Típico flujo de trabajo del iVMS-5200 5 1

18 Introducción al manejo y al mantenimiento
Configuración del cliente web 1 Configuración del cliente de control 3

19 Web login Interfaz del login Web
Abrir el navegador e insertar la IP del servidor donde se encuentra instalado el CMS. Usuario: admin Contraseña: 12345 Descargar el plugin y reabrir el explorador de nuevo

20 Introducción al manejo y al mantenimiento
Configuración del cliente web 1 Configuración del cliente de control 2

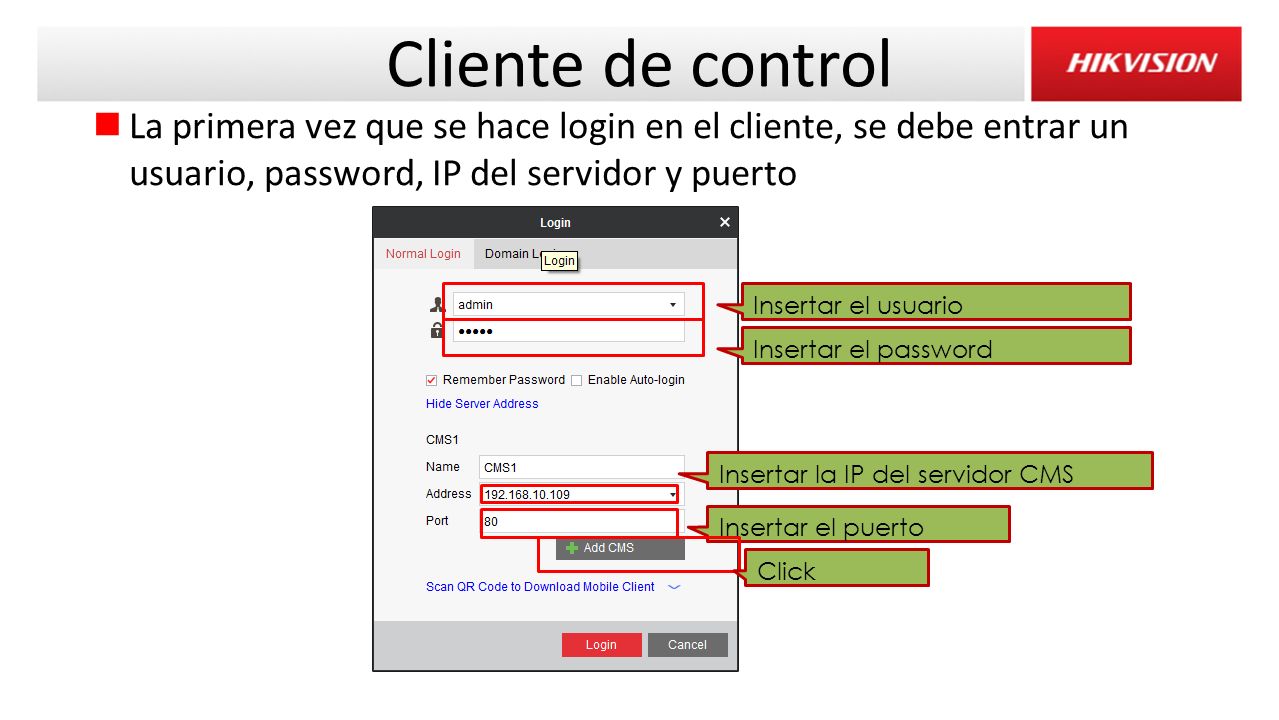

21 Cliente de control La primera vez que se hace login en el cliente, se debe entrar un usuario, password, IP del servidor y puerto Insertar el usuario Insertar el password Insertar la IP del servidor CMS Insertar el puerto Click

22 Vista auxiliar Soporta 1(principal)+3(auxiliar) pantallas

23 Contenido 4 1 2 3 Típico flujo de trabajo del iVMS-5200 5 Introducción
Entorno de ejecución 3 Introducción al uso y al mantenimiento 4 Típico flujo de trabajo del iVMS-5200 5

24 Flujo de trabajo Vista en vivo de dispositivo Hikvision
Vista en vivo de dispositivo de terceros Los clientes obtienen el stream de video a través del SDK de acuerdo a información relevante ( información del punto de monitoreo, información de transmisión). Los dispositivos envían el video hacia el cliente. Los clientes obtienen el video a traves del Stream Media Server (SMS)via URL de acuerdo a información (SMS info, información del punto de monitoreo, información de transmisión). El Stream Media Server obtiene el stream via ONVIF de acuerdo a la IP, puerto, canal y stream del dispositivo. Los dispositivos envían el stream de video hacia el SMS. El SMS envía el stream de video al cliente y lo reproduce

25 Flujo de trabajo Reproducción desde el almacenamiento del dispositivo
Reproducción desde el servidor de almacenamiento (storage server) Los clientes envian el canal, el tiempo y el tipo de grabación al CMS. CMS realiza el login en el dispositivo front-end para consultar los videos a través del SDK El dispositivo envía el resultado de la consulta al CMS. El CMS envía el resultado de la consulta al cliente y la consulta de video se finaliza. Los clientes obtienen el video stream desde el SMS de acuerdo con la información URL del video clip. El SMS obtiene el stream de video via el SDK de acuerdo a la URL. El dispositivo envía el stream de video hacia el SMS El SMS envía el stream de video hacia los clientes. Los clientes envían el numero de canal, el tiempo y el tipo de grabación hacia el CMS CMS hace login en el dispositivo de grabación para realizar una consulta de los videos a través del SDK. El servidor de almacenamiento envía el resultado de la búsqueda al CMS. El CMS envía el resultado de la consulta al cliente y la consulta de video se finaliza. El cliente obtiene el stream de video del servidor de almacenamiento a través de la información de la URL El servidor de almacenamiento envía el stream de video hacia los clientes.

26 Flujo de trabajo Administración de alarmas Control PTZ
El cliente envía comandos al CMS para operar el PTZ. El CMS envía los comandos hacia el dispositivo vía el SDK de acuerdo a la IP, puerto, canal y codigo de operación. El dispositivo retorna el resultado de la operación al CMS. El CMS envia el resultado de la operación al cliente El dispositivo envía la información de la alarma al CMS. El CMS envía el mensaje de la alarma a los clientes y activa los vínculos de alarma

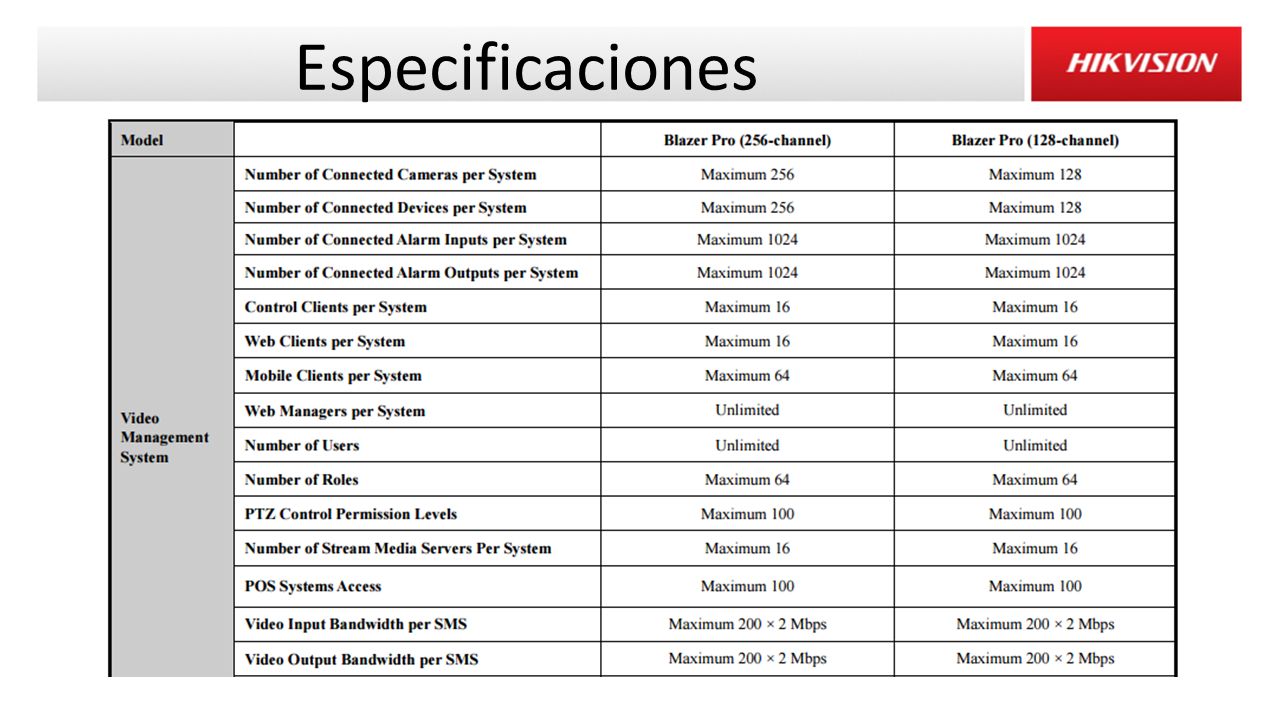

27 Especificaciones

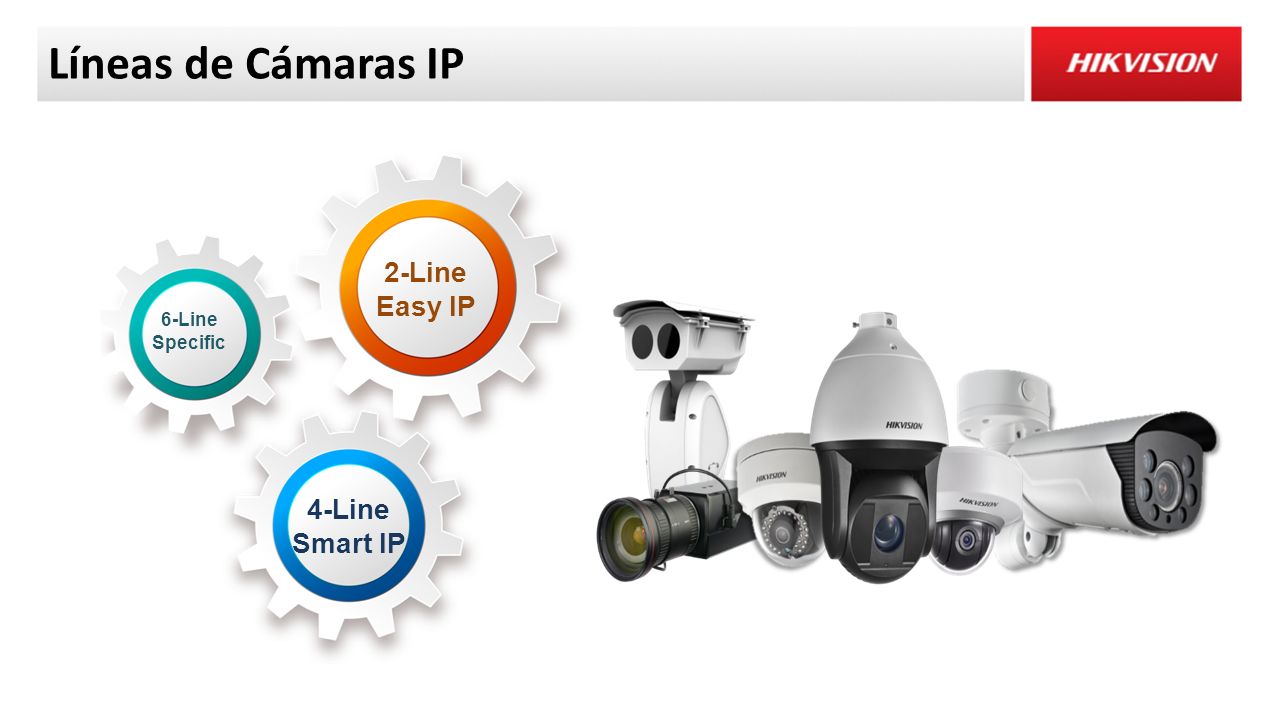

28 Líneas de Cámaras IP 2-Line Easy IP 6-Line Specific 4-Line Smart IP

29 Cámaras IP Serie 4 DS-2CD4x24FWD

30 Cámaras IP Serie 4 Video analíticos

31 Domos IP PTZ

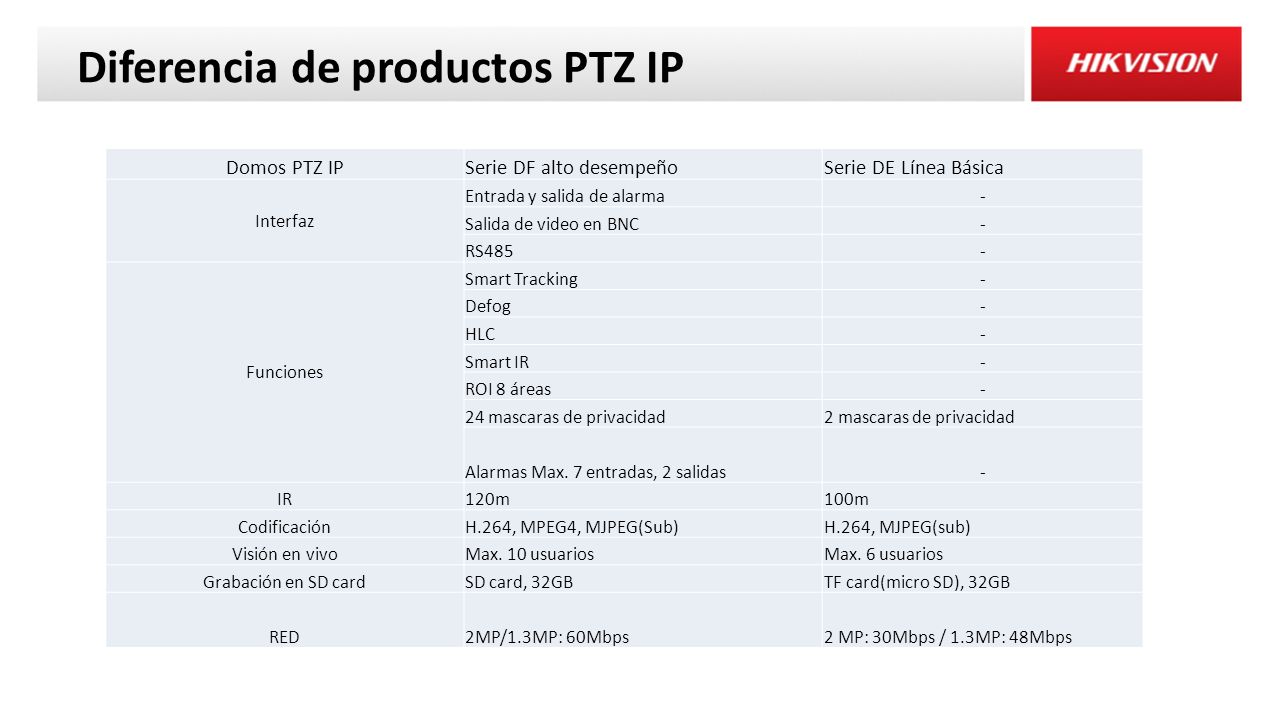

32 Diferencia de productos PTZ IP
Domos PTZ IP Serie DF alto desempeño Serie DE Línea Básica Interfaz Entrada y salida de alarma - Salida de video en BNC RS485 Funciones Smart Tracking Defog HLC Smart IR ROI 8 áreas 24 mascaras de privacidad 2 mascaras de privacidad Alarmas Max. 7 entradas, 2 salidas IR 120m 100m Codificación H.264, MPEG4, MJPEG(Sub) H.264, MJPEG(sub) Visión en vivo Max. 10 usuarios Max. 6 usuarios Grabación en SD card SD card, 32GB TF card(micro SD), 32GB RED 2MP/1.3MP: 60Mbps 2 MP: 30Mbps / 1.3MP: 48Mbps

33 iDS Series – Conteo de personas
Hikvision incorpora algoritmos de contador de tráfico líderes en la industria, la cámara de red iDS inteligente añade gran eficiencia significativa con su capacidad para contar automáticamente toda estadística de tráfico de personas y la dirección en que la gente está caminando. Combinado con Hikvision iVMS-5200 de gestión de vídeo profesional software, la cámara iDS la inteligencia es una solución de datos-analizador-fácil de utilizar y rentable.

34 iDS Series- Heat Map

35 Gracias Departamento de Ingenieria en Seguridad
