1 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 1 PROYECTO LIFE11 ENV/ES/615 24/11/2015 INNOVACIÓN EN LA GESTIÓN DEL RIEGO LIFE11 ENV/ES/615 www.gestdropper.com GestDropper es un sistema de riego inteligente, producto del proyecto LIFE11 ENV/ES/615

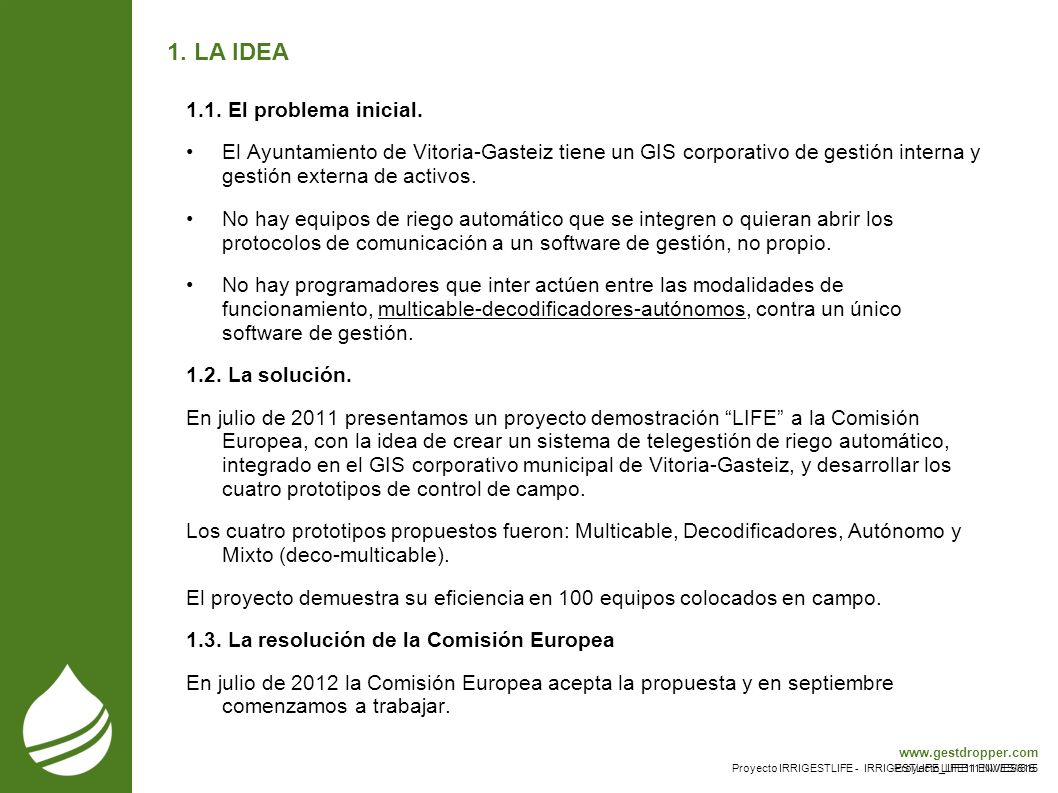

2 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 1. LA IDEA 1.1. El problema inicial. El Ayuntamiento de Vitoria-Gasteiz tiene un GIS corporativo de gestión interna y gestión externa de activos. No hay equipos de riego automático que se integren o quieran abrir los protocolos de comunicación a un software de gestión, no propio. No hay programadores que inter actúen entre las modalidades de funcionamiento, multicable-decodificadores-autónomos, contra un único software de gestión. 1.2. La solución. En julio de 2011 presentamos un proyecto demostración “LIFE” a la Comisión Europea, con la idea de crear un sistema de telegestión de riego automático, integrado en el GIS corporativo municipal de Vitoria-Gasteiz, y desarrollar los cuatro prototipos de control de campo. Los cuatro prototipos propuestos fueron: Multicable, Decodificadores, Autónomo y Mixto (deco-multicable). El proyecto demuestra su eficiencia en 100 equipos colocados en campo. 1.3. La resolución de la Comisión Europea En julio de 2012 la Comisión Europea acepta la propuesta y en septiembre comenzamos a trabajar.

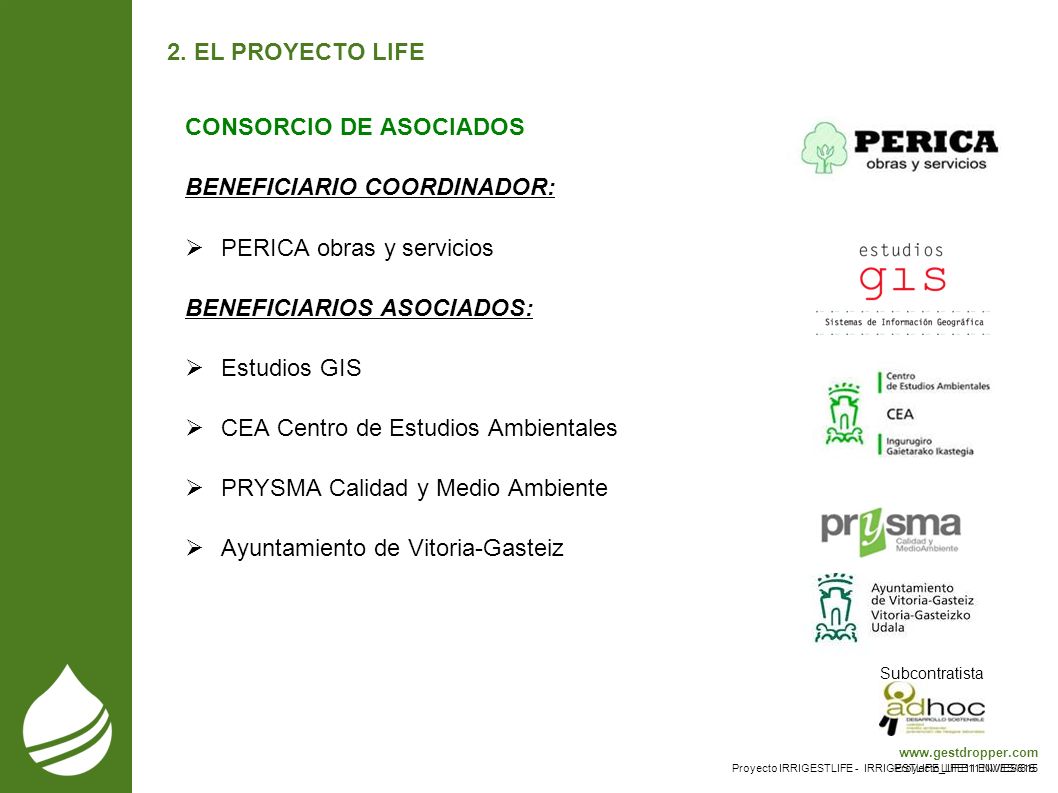

3 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE CONSORCIO DE ASOCIADOS BENEFICIARIO COORDINADOR:  PERICA obras y servicios BENEFICIARIOS ASOCIADOS:  Estudios GIS  CEA Centro de Estudios Ambientales  PRYSMA Calidad y Medio Ambiente  Ayuntamiento de Vitoria-Gasteiz Subcontratista

4 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE NOMBRE: LIFE11 ENV/ES/615 Es un proyecto cofinanciado por la Unión Europea, a través de su programa LIFE + Environment Policy and Governance Project. TÍTULO: RED DE TELEGESTIÓN CON CONTROLADORES LIBRES CONECTADOS A UN GIS PARA LA OPTIMIZACIÓN DEL RIEGO EN VITORIA - GASTEIZ PRESUPUESTO: 2.817.737 € El coste total subvencionable asciende a 2.514.817 €, de los cuales el Programa LIFE + de la Unión Europea financiará el 47 % del coste total subvencionable, es decir, 1.184.213 € CONSIGNACIÓN POR SOCIO:  PERICA obras y servicios 63,5 %  Estudios GIS 14,8 %  CEA Centro de Estudios Ambientales 10,9 %  PRYSMA Calidad y Medio Ambiente 8,7 %  Ayuntamiento de Vitoria-Gasteiz 2,1 %

5 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE El proyecto se compone de diferentes acciones de desarrollo: Acciones preparatorias (análisis de la situación actual de los riegos automáticos). Acciones de implementación. Monitorización del impacto de las acciones. Comunicación y difusión del proyecto. (Web, merchandaising, ferias, congresos, etc.) Monitorización y gestión del progreso del proyecto.

6 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE ACCIONES DE IMPLEMENTACIÓN 1.Inventario pormenorizado del riego automático y sus características. 2.Aplicación de telegestión de riego integrado en el GIS municipal. 3.Comunicación entre el GIS y los equipos de campo mediante una red APN. 4.Cuatro prototipos (programadores): MECANO 1.Gd: Programador de decodificadores 2.Gm: Programador de multicable 3.Ga: Programador autónomo 4.Gmx: Programador mixto 5.La sensorización. 1.Factores climáticos (ETP, lluvia, temperatura, viento) 2.Factores físicos (control de caudal, control eléctrico, humedad de suelo) 6.Las conclusiones. 1.El conocimiento de nuestras acciones de riego, nos hacen eficientes en el consumo de recursos técnicos y agua. 2.Se pueden integrar los programadores de otras marcas si esas marcas quieren.

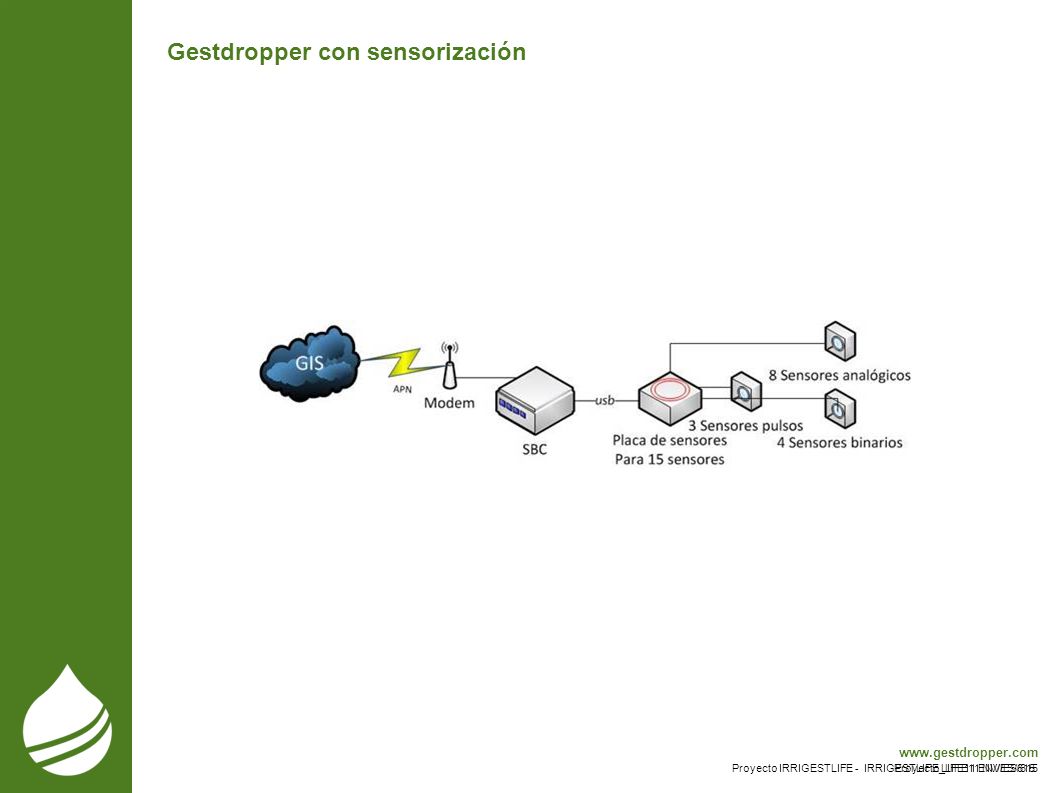

7 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 Gestdropper con sensorización

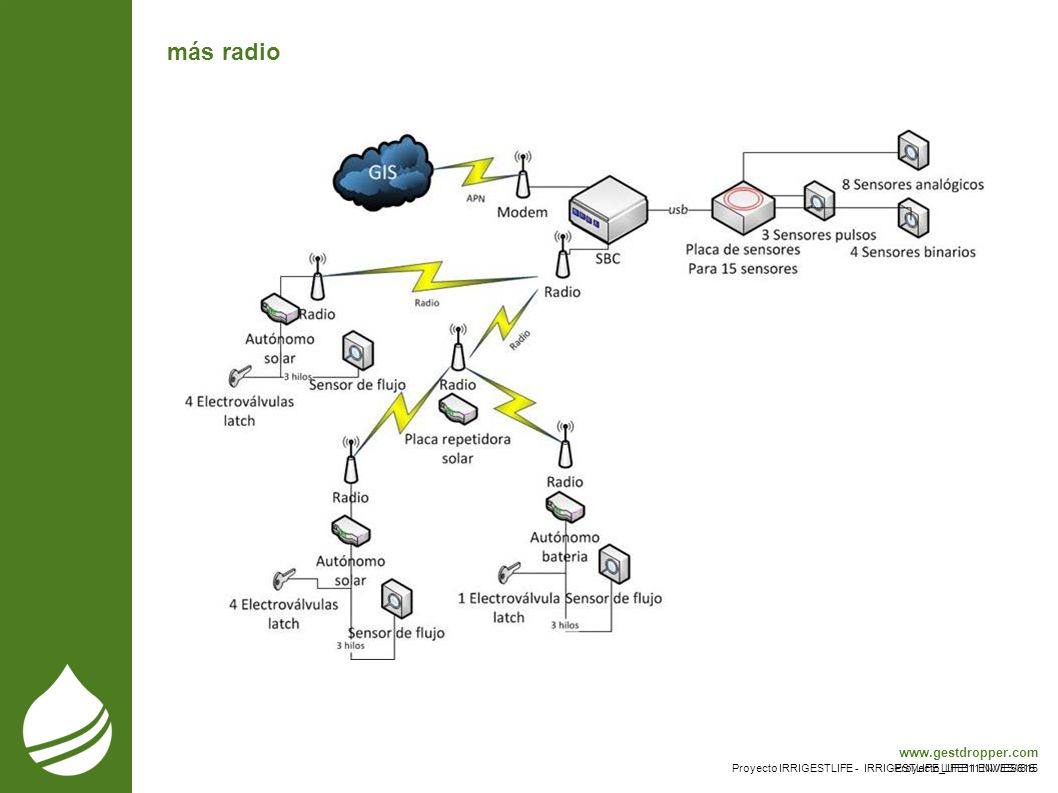

8 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 más radio

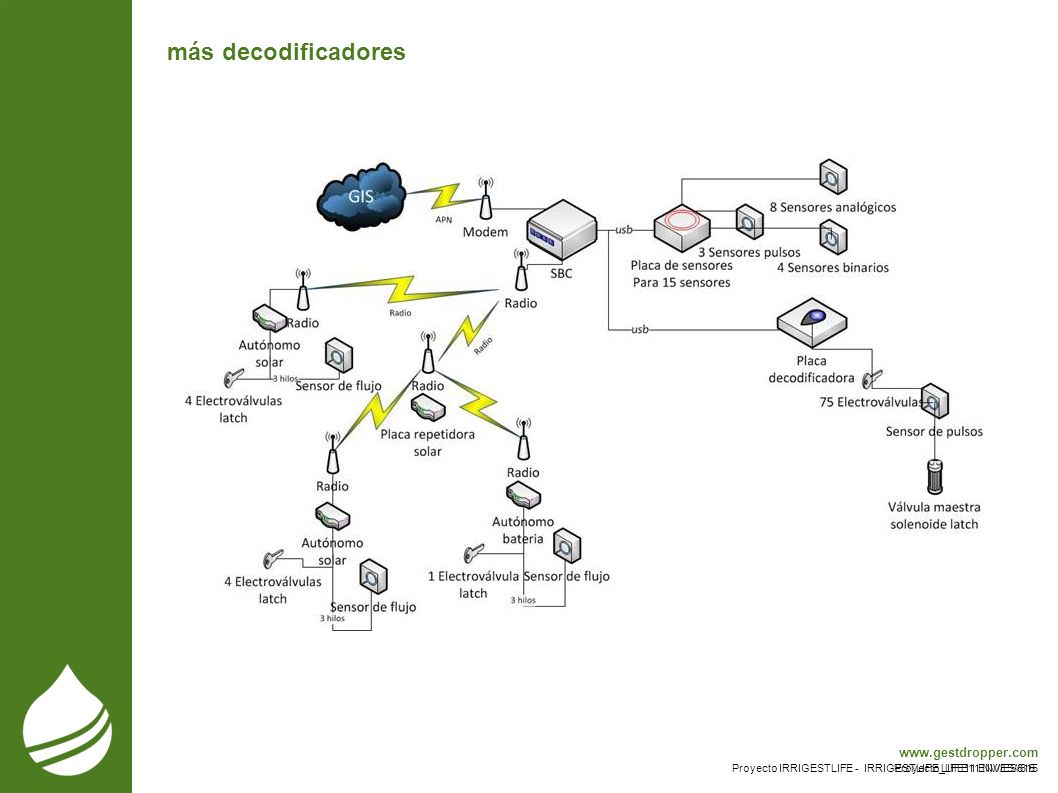

9 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 más decodificadores

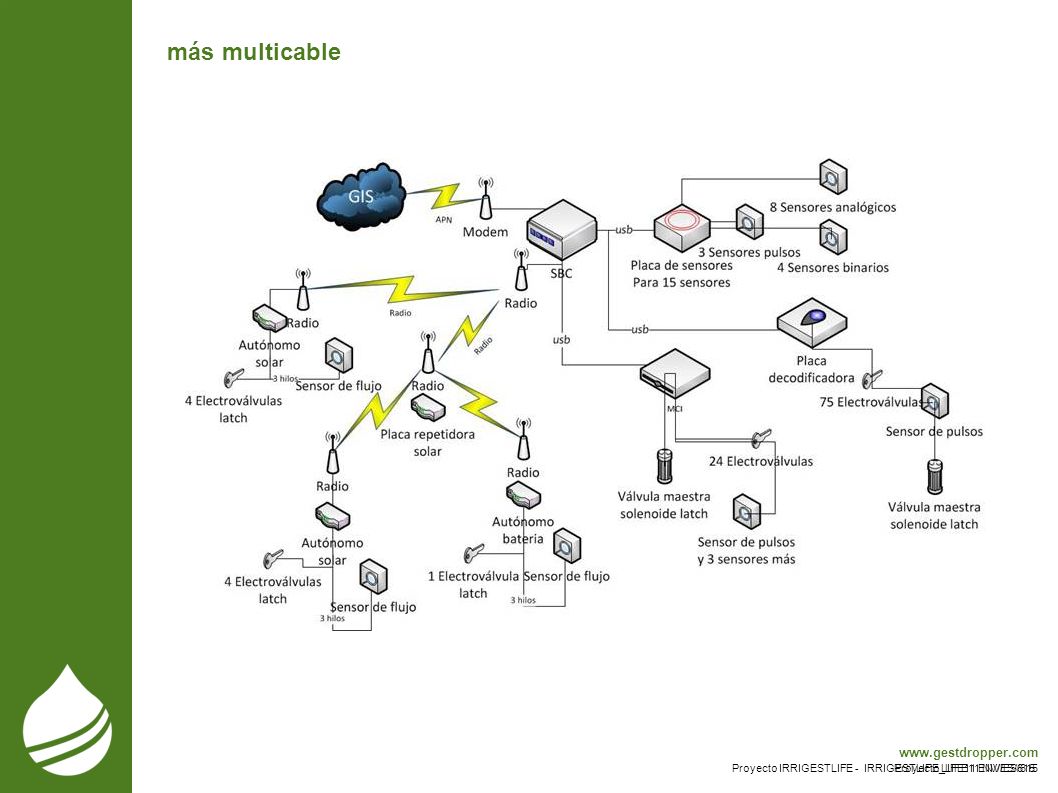

10 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 más multicable

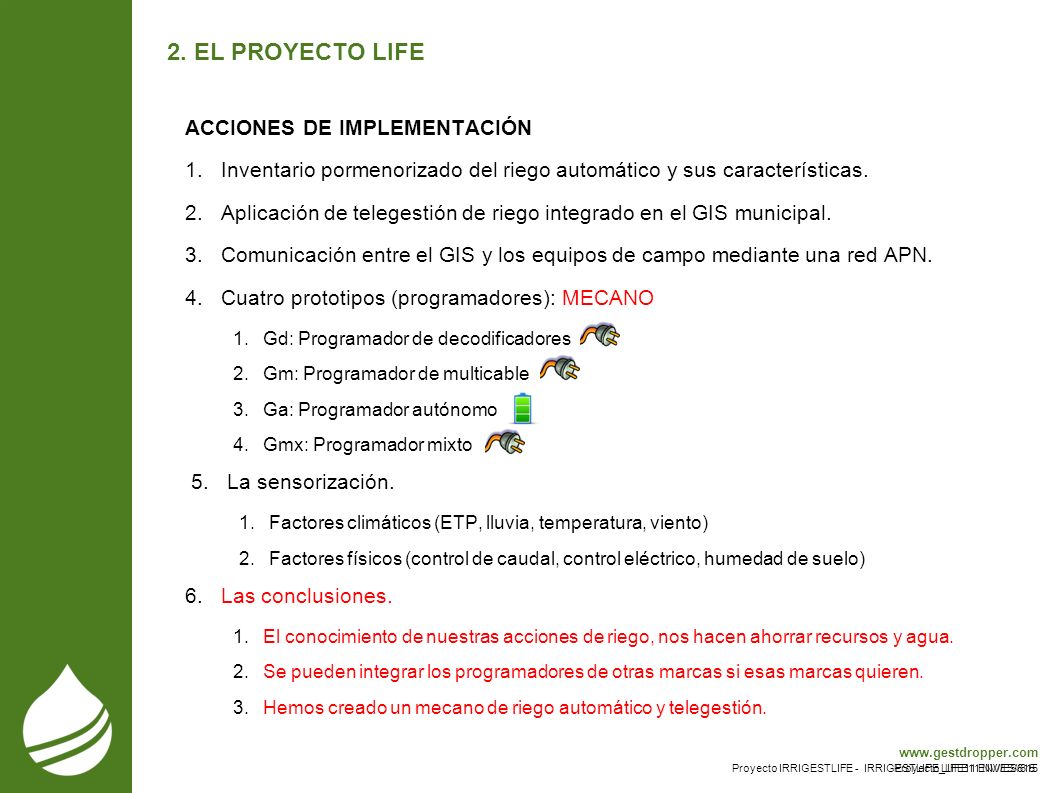

11 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE ACCIONES DE IMPLEMENTACIÓN 1.Inventario pormenorizado del riego automático y sus características. 2.Aplicación de telegestión de riego integrado en el GIS municipal. 3.Comunicación entre el GIS y los equipos de campo mediante una red APN. 4.Cuatro prototipos (programadores): MECANO 1.Gd: Programador de decodificadores 2.Gm: Programador de multicable 3.Ga: Programador autónomo 4.Gmx: Programador mixto 5.La sensorización. 1.Factores climáticos (ETP, lluvia, temperatura, viento) 2.Factores físicos (control de caudal, control eléctrico, humedad de suelo) 6.Las conclusiones. 1.El conocimiento de nuestras acciones de riego, nos hacen ahorrar recursos y agua. 2.Se pueden integrar los programadores de otras marcas si esas marcas quieren. 3.Hemos creado un mecano de riego automático y telegestión.

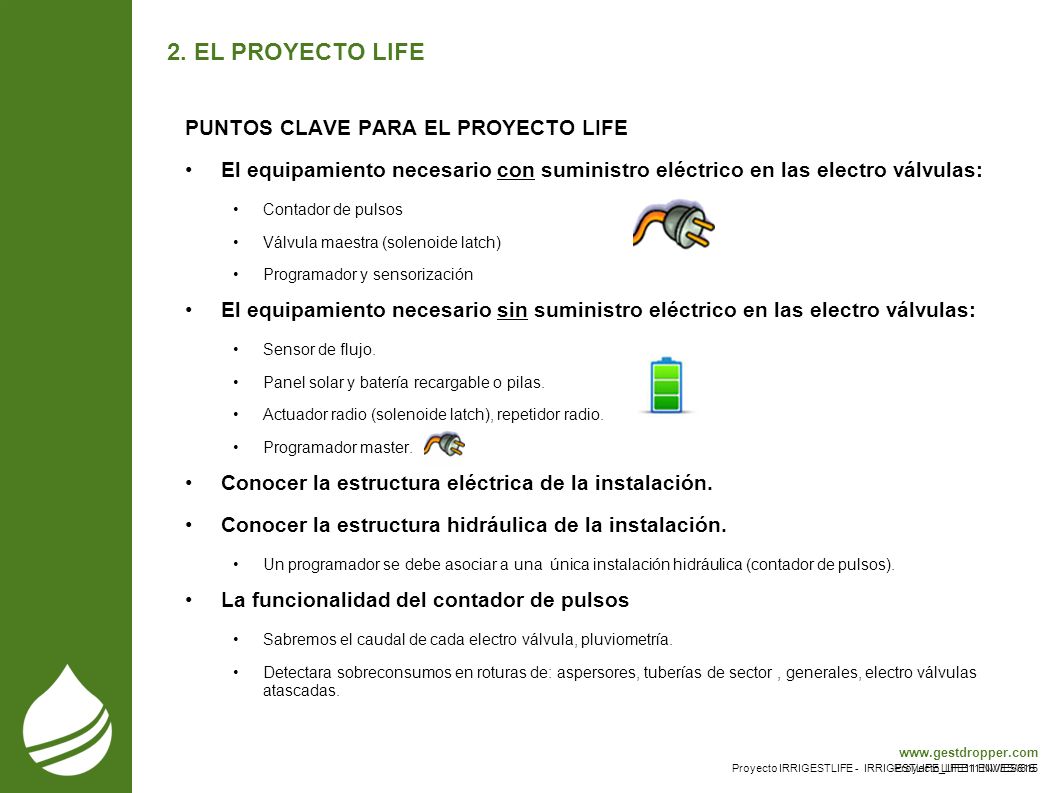

12 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE PUNTOS CLAVE PARA EL PROYECTO LIFE El equipamiento necesario con suministro eléctrico en las electro válvulas: Contador de pulsos Válvula maestra (solenoide latch) Programador y sensorización El equipamiento necesario sin suministro eléctrico en las electro válvulas: Sensor de flujo. Panel solar y batería recargable o pilas. Actuador radio (solenoide latch), repetidor radio. Programador master. Conocer la estructura eléctrica de la instalación. Conocer la estructura hidráulica de la instalación. Un programador se debe asociar a una única instalación hidráulica (contador de pulsos). La funcionalidad del contador de pulsos Sabremos el caudal de cada electro válvula, pluviometría. Detectara sobreconsumos en roturas de: aspersores, tuberías de sector, generales, electro válvulas atascadas.

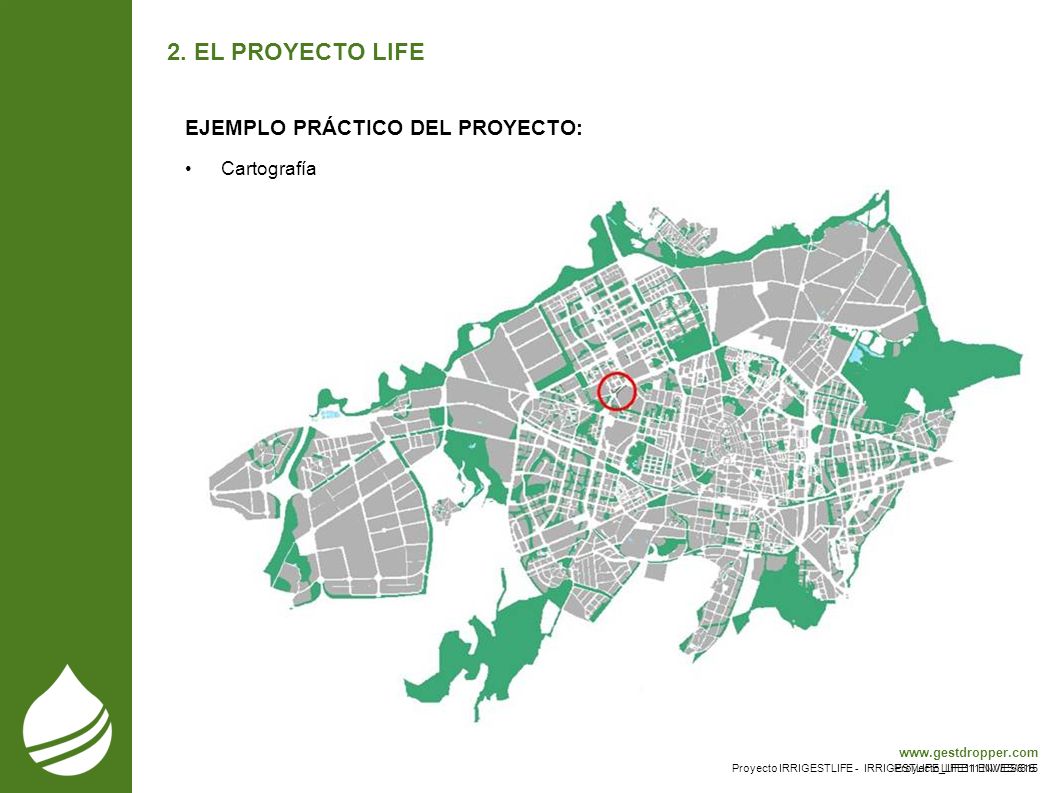

13 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE EJEMPLO PRÁCTICO DEL PROYECTO: Cartografía

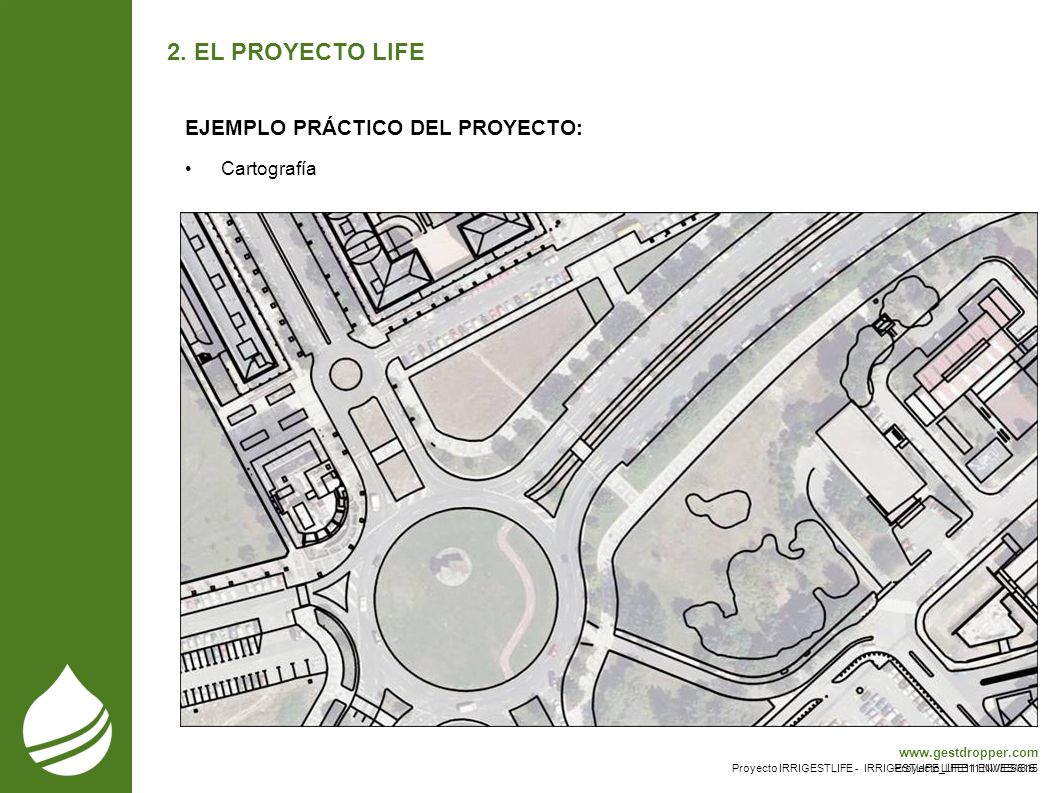

14 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE EJEMPLO PRÁCTICO DEL PROYECTO: Cartografía

15 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE EJEMPLO PRÁCTICO DEL PROYECTO: Cartografía Inventario

16 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE EJEMPLO PRÁCTICO DEL PROYECTO: Cartografía Inventario

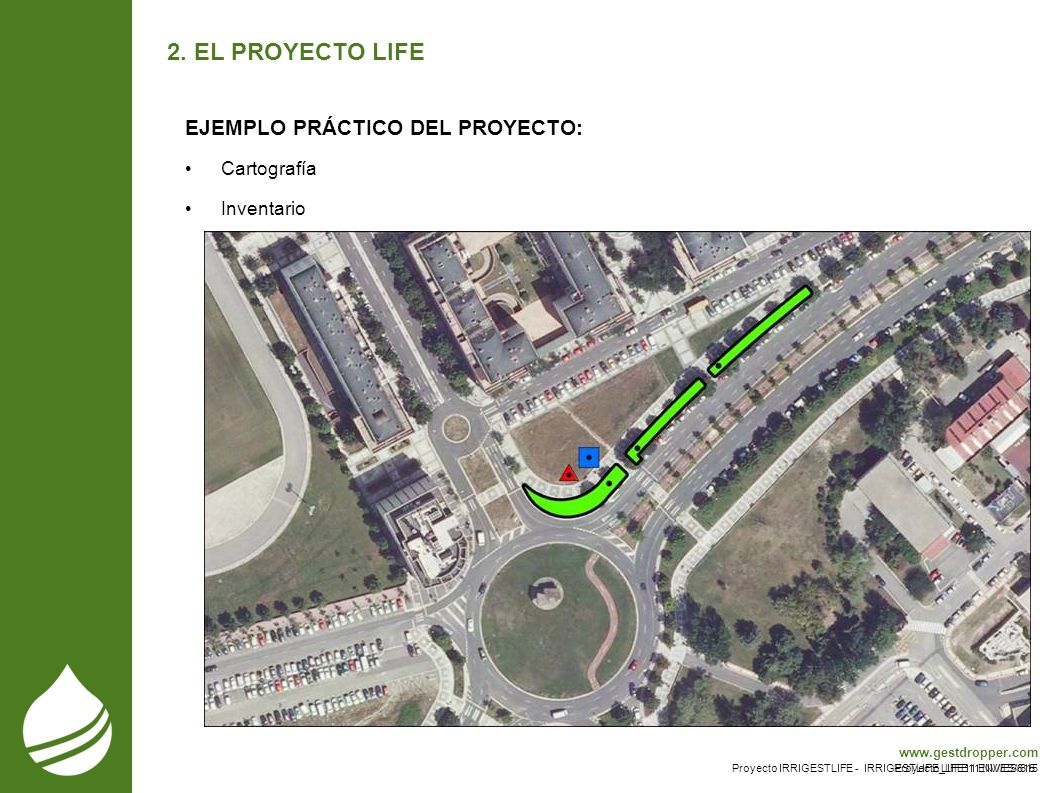

17 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE EJEMPLO PRÁCTICO DEL PROYECTO: Cartografía Inventario

18 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE EJEMPLO PRÁCTICO DEL PROYECTO: Cartografía Inventario

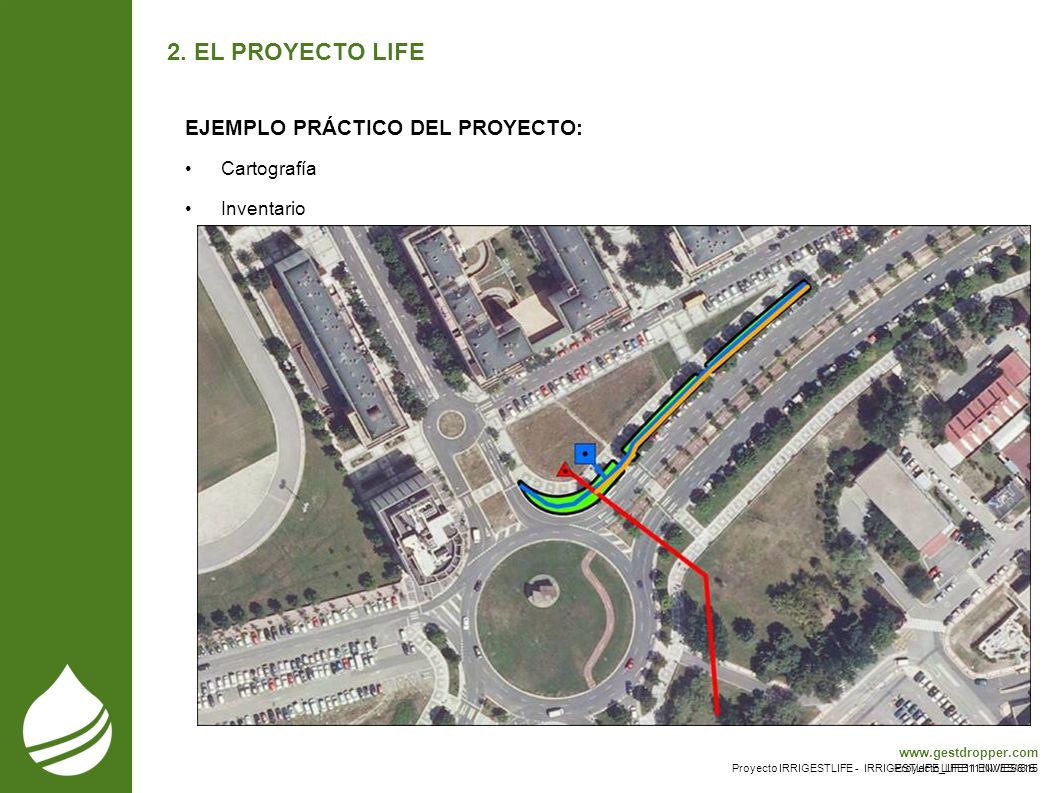

19 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE EJEMPLO PRÁCTICO DEL PROYECTO: Cartografía Inventario

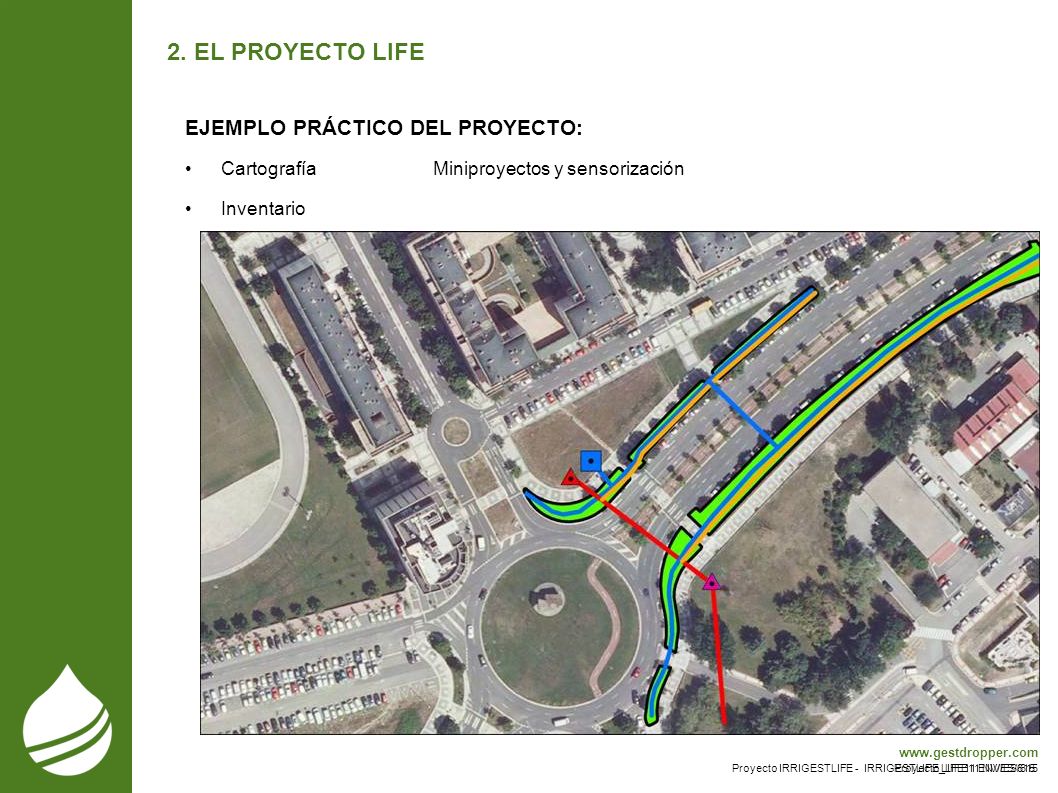

20 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE EJEMPLO PRÁCTICO DEL PROYECTO: Cartografía Miniproyectos y sensorización Inventario

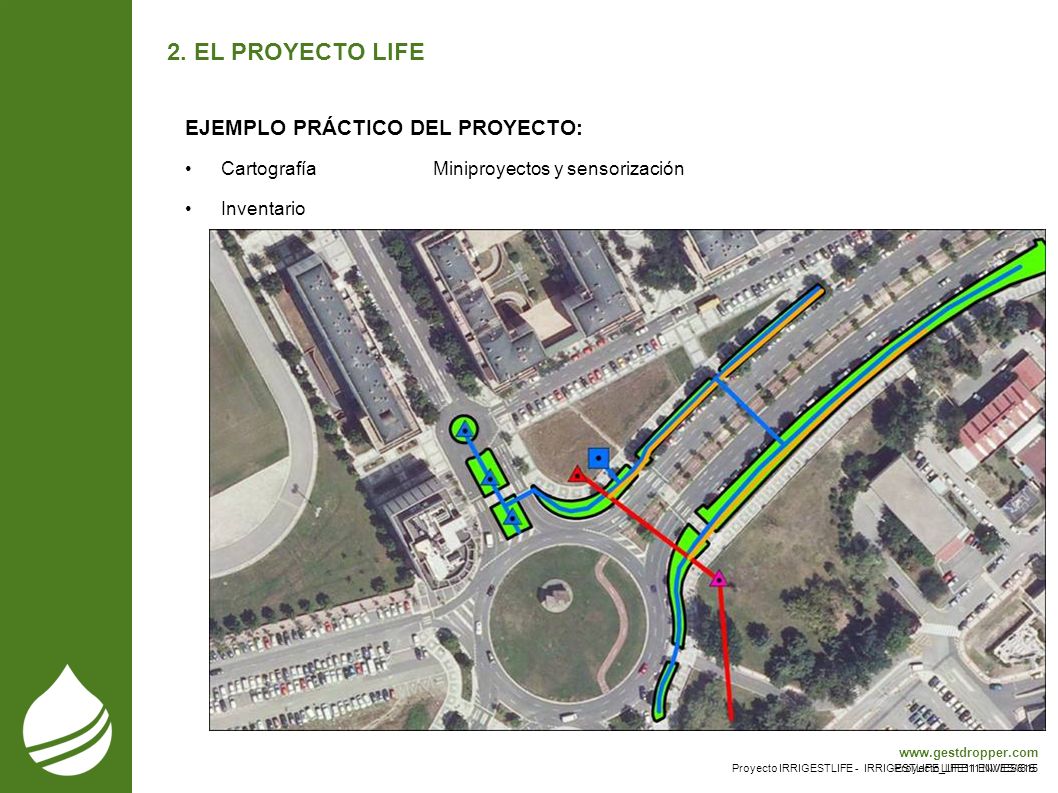

21 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE EJEMPLO PRÁCTICO DEL PROYECTO: Cartografía Miniproyectos y sensorización Inventario

22 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 2. EL PROYECTO LIFE EJEMPLO PRÁCTICO DEL PROYECTO: Cartografía Miniproyectos y sensorización Inventario

23 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 3. EL PROYECTO LIFE RESULTADOS DE LA EXPERIENCIA IRRIGESTLIFE AHORRO DE AGUA: Por conocer realmente la pluviometría de cada sector de riego. Caudal x tiempo/ superficie Optimización de las dosis de riego por aplicar las necesidades hídricas de la vegetación mediante el cálculo diario de ETP. 17% Optimización de la dosis de riego por el diferencial de necesidades entre el riego de césped en sombra-semisombra- sol. 20% Optimización por control de fugas. Y optimización en tiempos de respuesta de las fugas. 18% (3000 alertas) Por el control de la humedad de suelo para riego por goteo. Control de eficiencia del riego por aspersión en condiciones de viento, en condiciones de lluvia. AHORRO DE 35-60 %

24 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 3. EL PRODUCTO EL PRODUCTO DEL PROYECTO LIFE11 ENV/ES/615 SE LLAMA GESTDROPPER

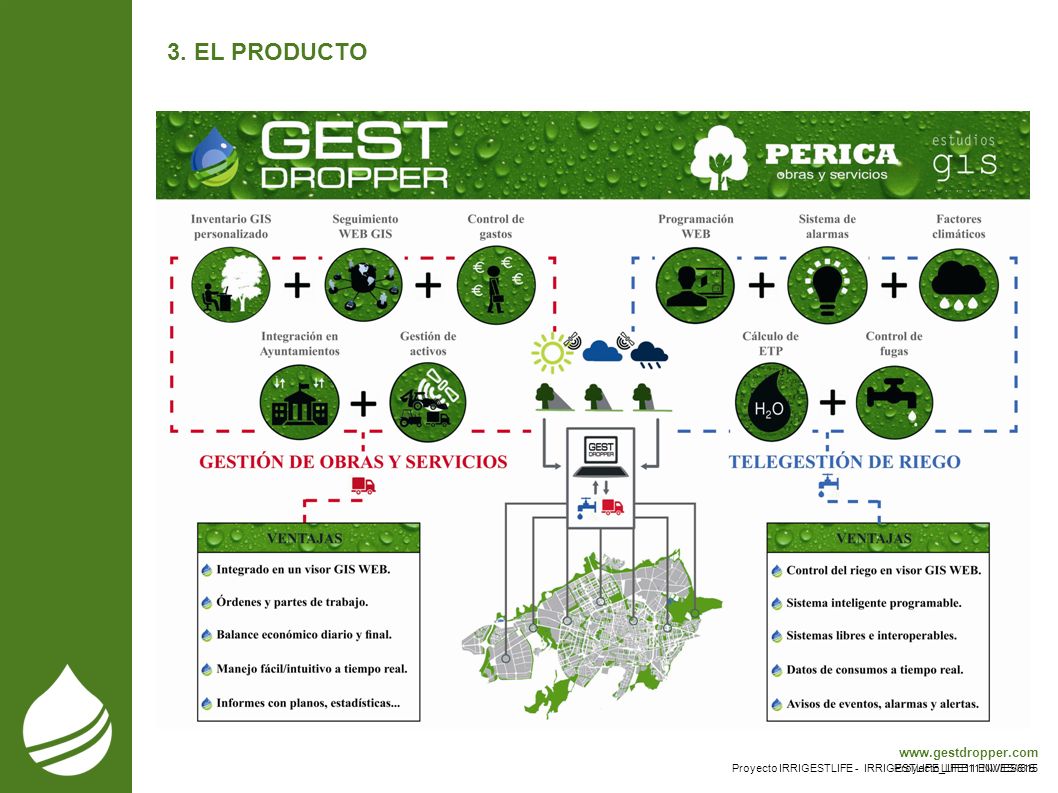

25 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 3. EL PRODUCTO

26 Proyecto IRRIGESTLIFE - IRRIGESTLIFE_LIFE11 NV/ES/615 www.gestdropper.com Proyecto LIFE11 ENV/ES/615 26 FIN
