1 ECUACIÓN BALANCE DE ENERGÍA

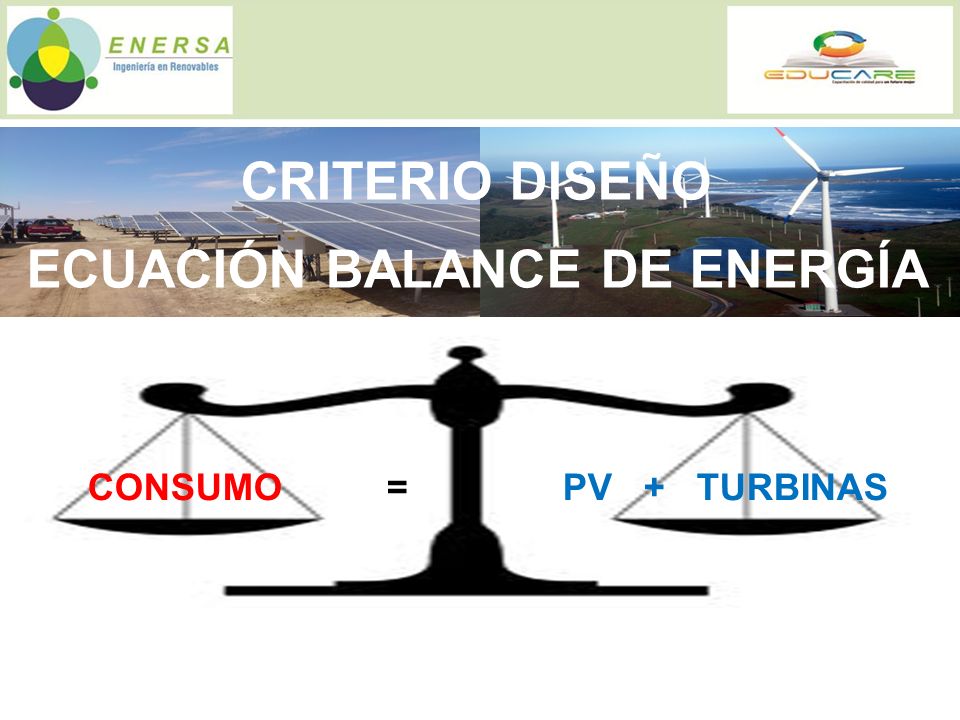

CRITERIO DISEÑO ECUACIÓN BALANCE DE ENERGÍA CONSUMO = PV TURBINAS

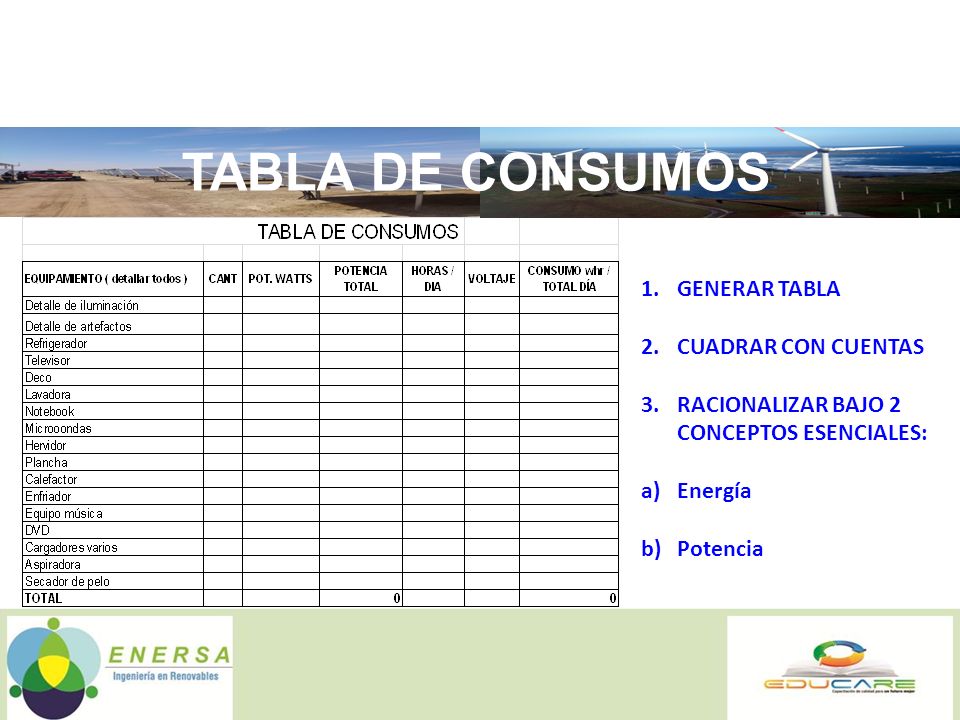

2 TABLA DE CONSUMOS GENERAR TABLA CUADRAR CON CUENTAS
RACIONALIZAR BAJO 2 CONCEPTOS ESENCIALES: Energía Potencia

3 ? HSe Wp I máx V máx ¿CUÁNTA ENERGÍA GENERA UN PANEL SOLAR?
E diaria / Panel = Vsistema x Imáximo x Hse (Whr) Hse = 0, x KJ/Mt2/Año

4 SISTEMA TIPO STAND ALONE EXPLICAR EL FUNCIONAMIENTO DE LOS EQUIPOS

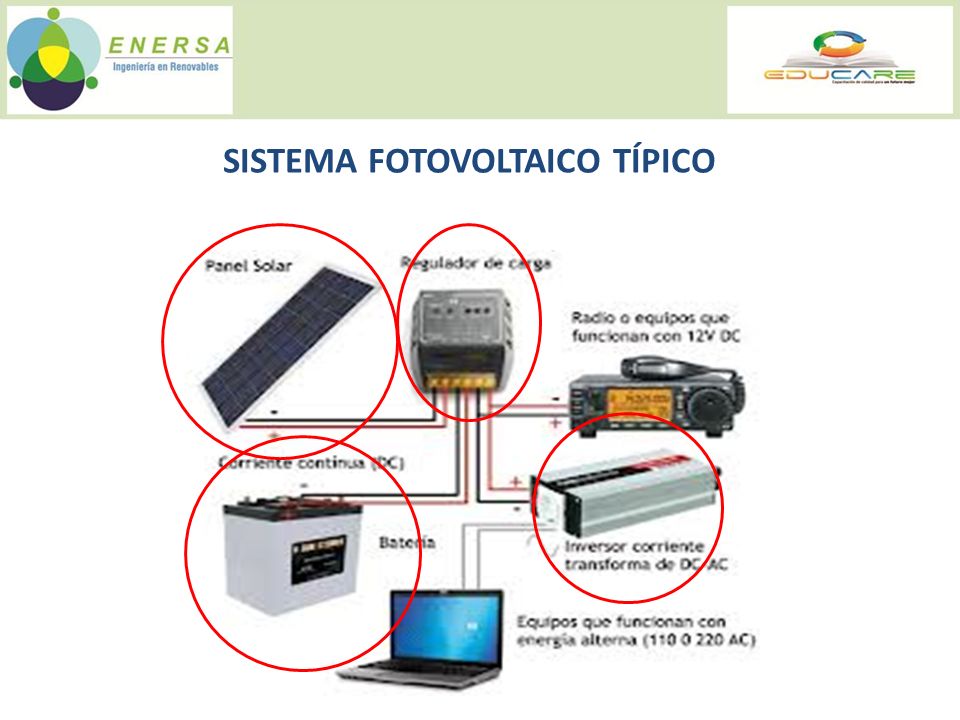

5 SISTEMA FOTOVOLTAICO TÍPICO

6 BATERIAS ACUMULADOR, BATERIA, BATERIA ELÉCTRICA, ACUMULADOR ELECTRICO:
ALMACENA ENERGÍA ELÉCTRICA, USANDO PROCEDIMIENTOS ELECTROQUÍMICOS. TIENEN LA CAPACIDAD DE DEVOLVER ESA ENERGÍA A CONSUMO. GENERADOR ELÉCTRICO SECUNDARIO, O SEA, UN GENERADOR QUE NO PUEDE FUNCIONAR SIN QUE SE LE HAYA SUMINISTRADO ELECTRICIDAD PREVIAMENTE.

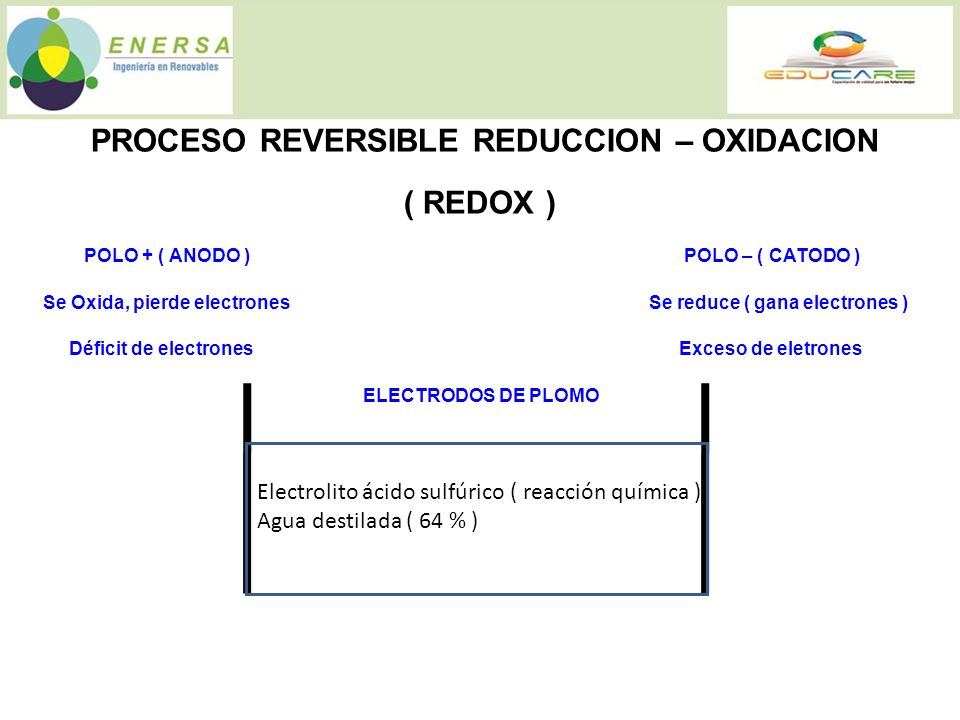

7 PROCESO REVERSIBLE REDUCCION – OXIDACION
( REDOX ) POLO + ( ANODO ) POLO – ( CATODO ) Se Oxida, pierde electrones Se reduce ( gana electrones ) Déficit de electrones Exceso de eletrones ELECTRODOS DE PLOMO Electrolito ácido sulfúrico ( reacción química ) Agua destilada ( 64 % )

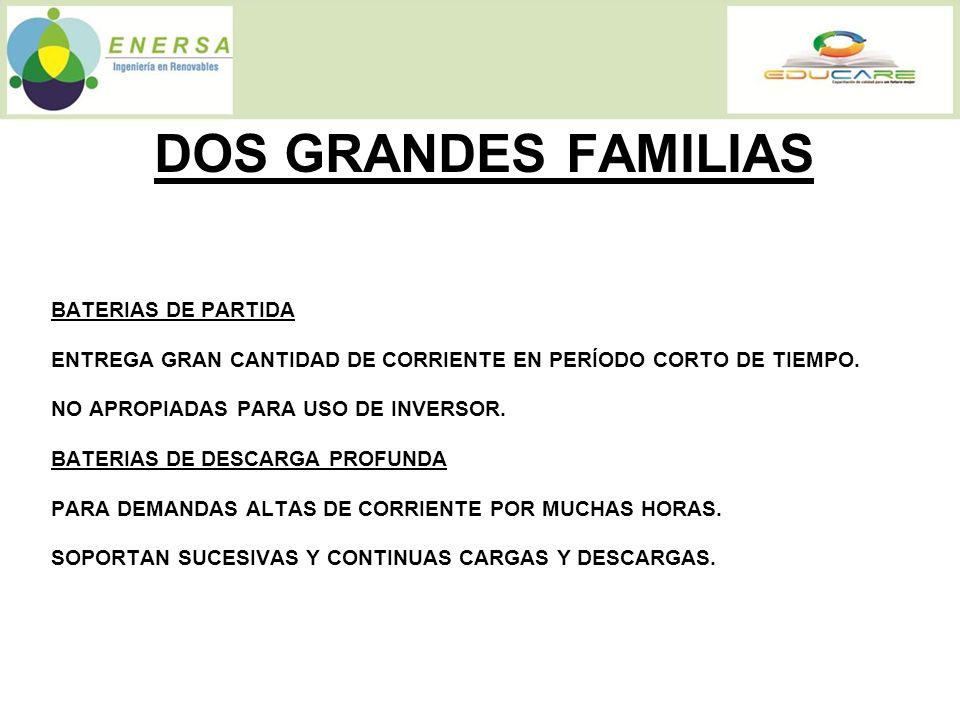

8 DOS GRANDES FAMILIAS BATERIAS DE PARTIDA
ENTREGA GRAN CANTIDAD DE CORRIENTE EN PERÍODO CORTO DE TIEMPO. NO APROPIADAS PARA USO DE INVERSOR. BATERIAS DE DESCARGA PROFUNDA PARA DEMANDAS ALTAS DE CORRIENTE POR MUCHAS HORAS. SOPORTAN SUCESIVAS Y CONTINUAS CARGAS Y DESCARGAS.

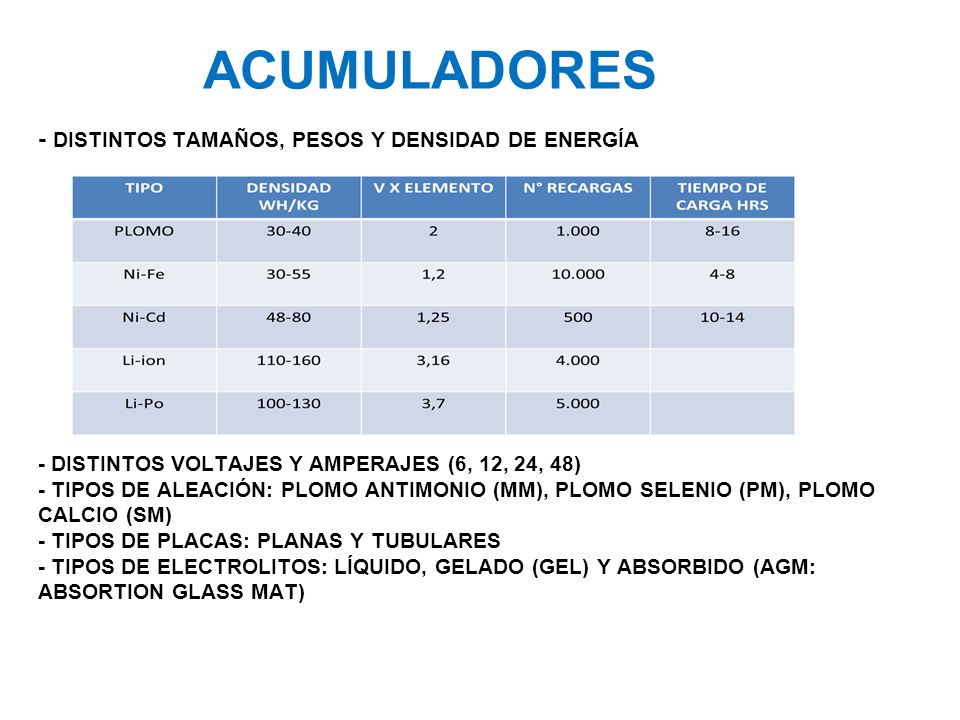

9 ACUMULADORES - DISTINTOS TAMAÑOS, PESOS Y DENSIDAD DE ENERGÍA
- DISTINTOS VOLTAJES Y AMPERAJES (6, 12, 24, 48) - TIPOS DE ALEACIÓN: PLOMO ANTIMONIO (MM), PLOMO SELENIO (PM), PLOMO CALCIO (SM) - TIPOS DE PLACAS: PLANAS Y TUBULARES - TIPOS DE ELECTROLITOS: LÍQUIDO, GELADO (GEL) Y ABSORBIDO (AGM: ABSORTION GLASS MAT)

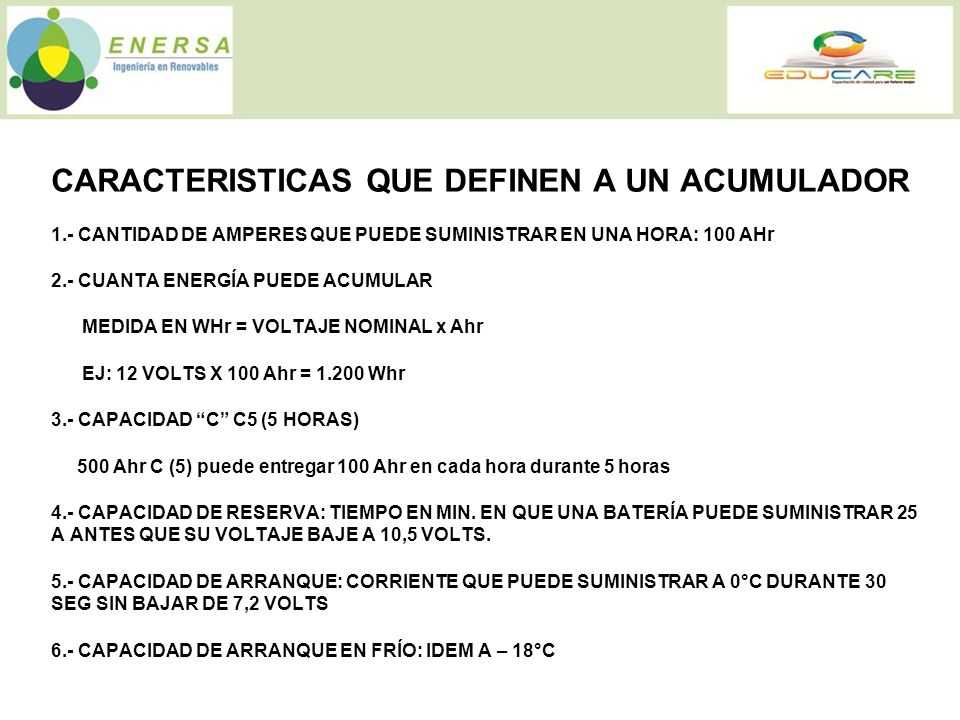

10 CARACTERISTICAS QUE DEFINEN A UN ACUMULADOR
1.- CANTIDAD DE AMPERES QUE PUEDE SUMINISTRAR EN UNA HORA: 100 AHr 2.- CUANTA ENERGÍA PUEDE ACUMULAR MEDIDA EN WHr = VOLTAJE NOMINAL x Ahr EJ: 12 VOLTS X 100 Ahr = Whr 3.- CAPACIDAD “C” C5 (5 HORAS) 500 Ahr C (5) puede entregar 100 Ahr en cada hora durante 5 horas 4.- CAPACIDAD DE RESERVA: TIEMPO EN MIN. EN QUE UNA BATERÍA PUEDE SUMINISTRAR 25 A ANTES QUE SU VOLTAJE BAJE A 10,5 VOLTS. 5.- CAPACIDAD DE ARRANQUE: CORRIENTE QUE PUEDE SUMINISTRAR A 0°C DURANTE 30 SEG SIN BAJAR DE 7,2 VOLTS 6.- CAPACIDAD DE ARRANQUE EN FRÍO: IDEM A – 18°C

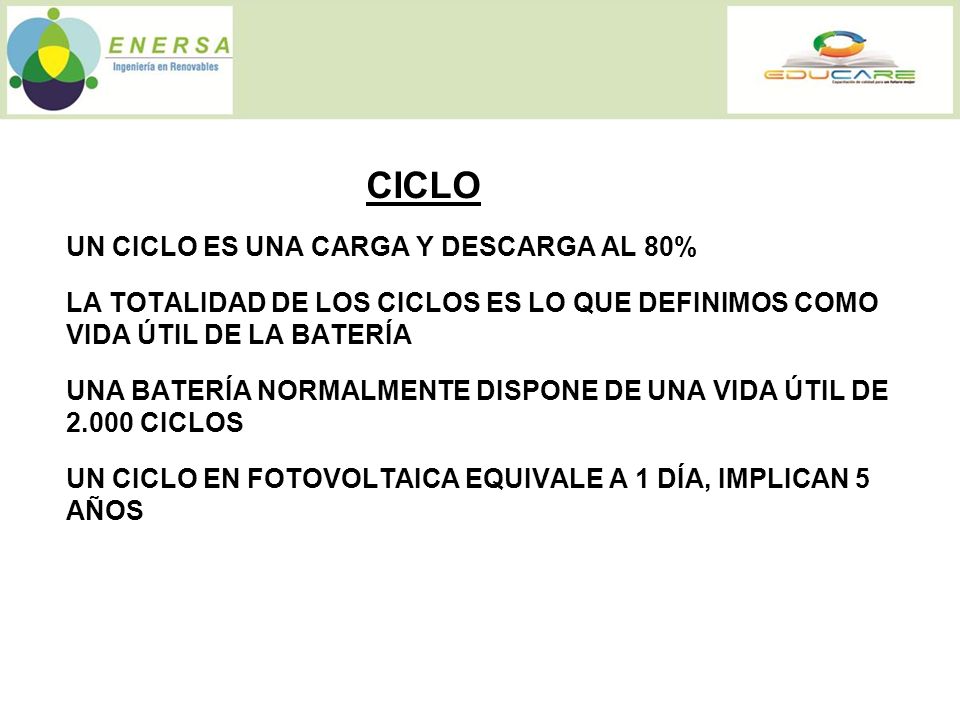

11 CICLO UN CICLO ES UNA CARGA Y DESCARGA AL 80%
LA TOTALIDAD DE LOS CICLOS ES LO QUE DEFINIMOS COMO VIDA ÚTIL DE LA BATERÍA UNA BATERÍA NORMALMENTE DISPONE DE UNA VIDA ÚTIL DE CICLOS UN CICLO EN FOTOVOLTAICA EQUIVALE A 1 DÍA, IMPLICAN 5 AÑOS

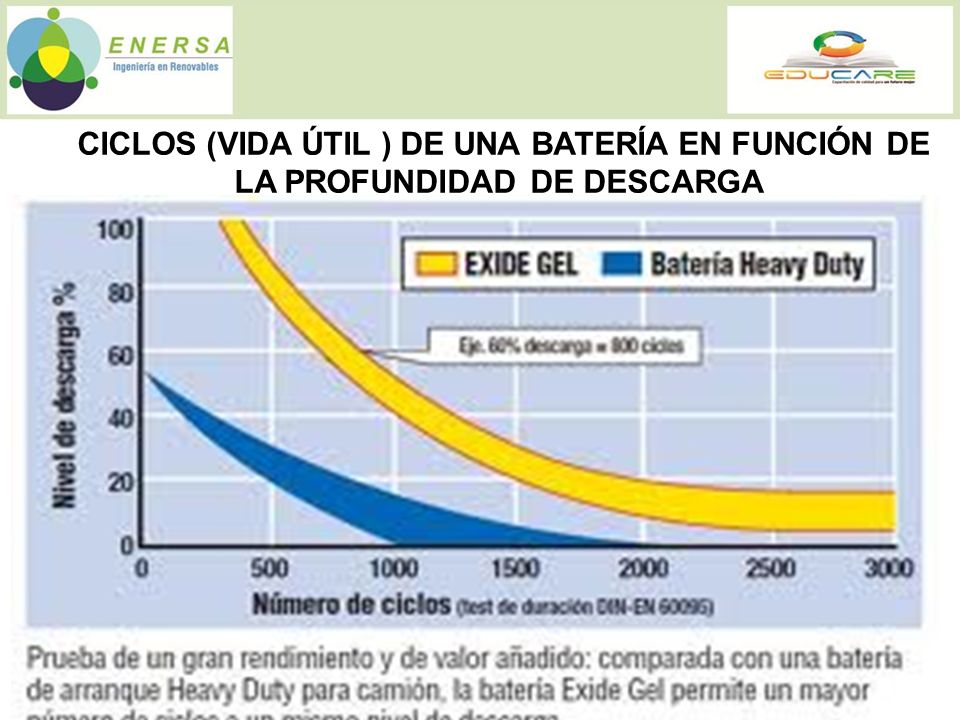

12 CICLOS (VIDA ÚTIL ) DE UNA BATERÍA EN FUNCIÓN DE LA PROFUNDIDAD DE DESCARGA

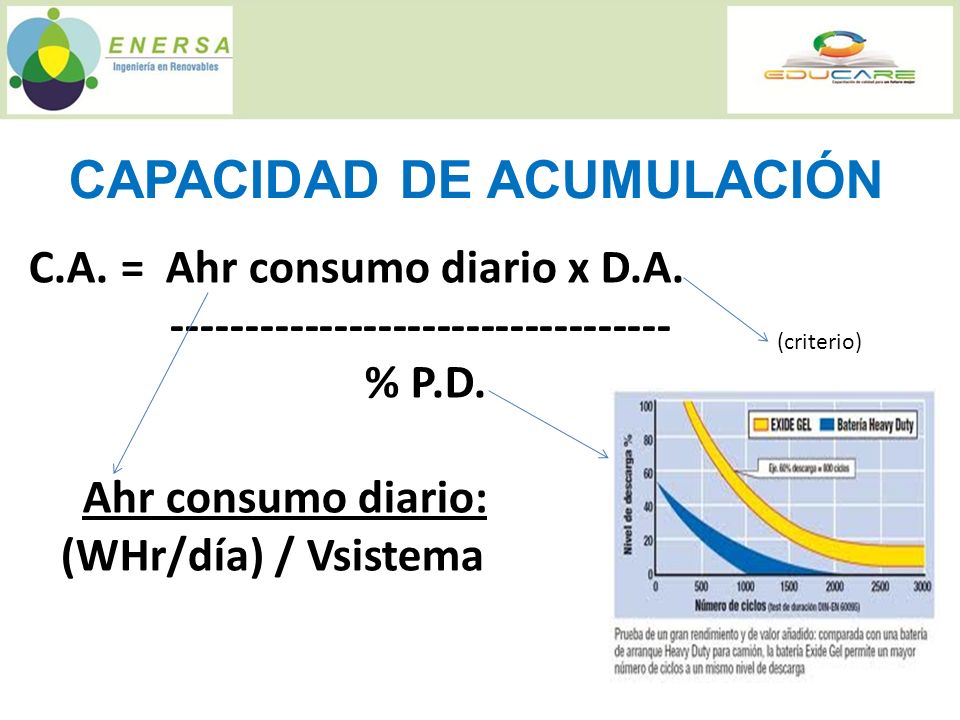

13 CAPACIDAD DE ACUMULACIÓN
C.A. = Ahr consumo diario x D.A. % P.D. Ahr consumo diario: (WHr/día) / Vsistema (criterio)

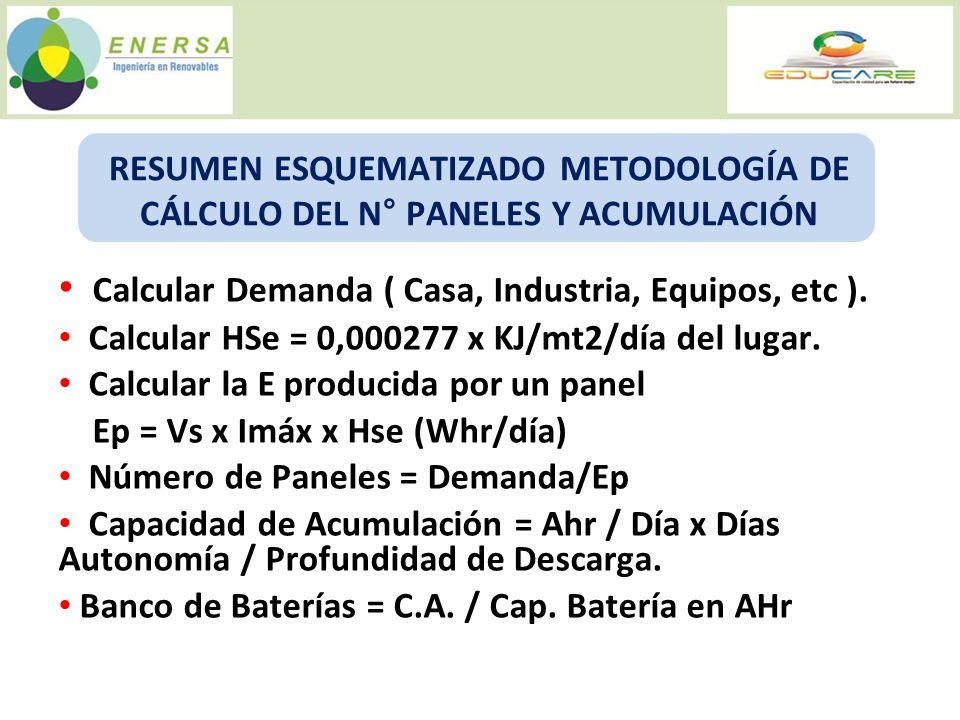

14 Calcular Demanda ( Casa, Industria, Equipos, etc ).
RESUMEN ESQUEMATIZADO METODOLOGÍA DE CÁLCULO DEL N° PANELES Y ACUMULACIÓN Calcular Demanda ( Casa, Industria, Equipos, etc ). Calcular HSe = 0, x KJ/mt2/día del lugar. Calcular la E producida por un panel Ep = Vs x Imáx x Hse (Whr/día) Número de Paneles = Demanda/Ep Capacidad de Acumulación = Ahr / Día x Días Autonomía / Profundidad de Descarga. Banco de Baterías = C.A. / Cap. Batería en AHr
