1 Capacidad de Comunicaciones y Control Remoto RC-10

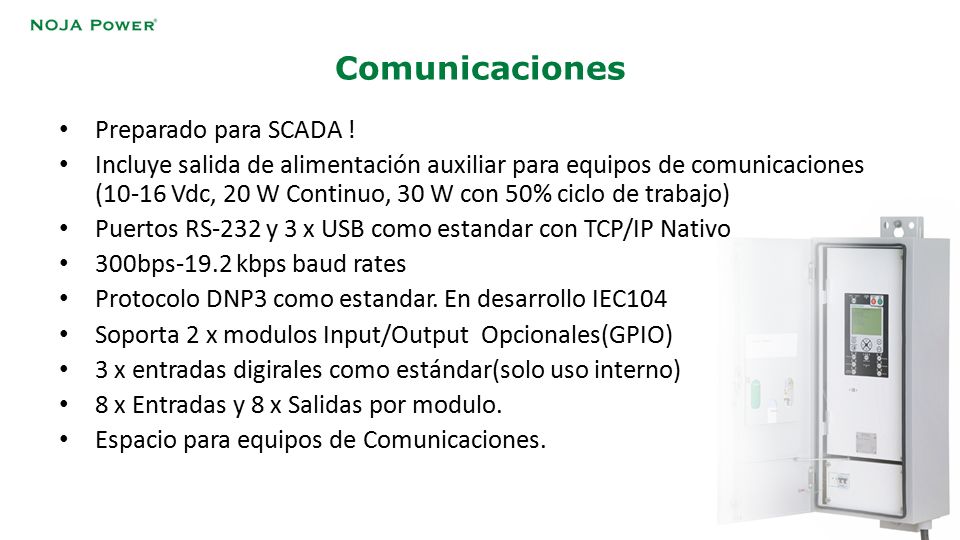

2 Preparado para SCADA ! Incluye salida de alimentación auxiliar para equipos de comunicaciones (10-16 Vdc, 20 W Continuo, 30 W con 50% ciclo de trabajo) Puertos RS-232 y 3 x USB como estandar con TCP/IP Nativo 300bps-19.2 kbps baud rates Protocolo DNP3 como estandar. En desarrollo IEC104 Soporta 2 x modulos Input/Output Opcionales(GPIO) 3 x entradas digirales como estándar(solo uso interno) 8 x Entradas y 8 x Salidas por modulo. Espacio para equipos de Comunicaciones. Comunicaciones

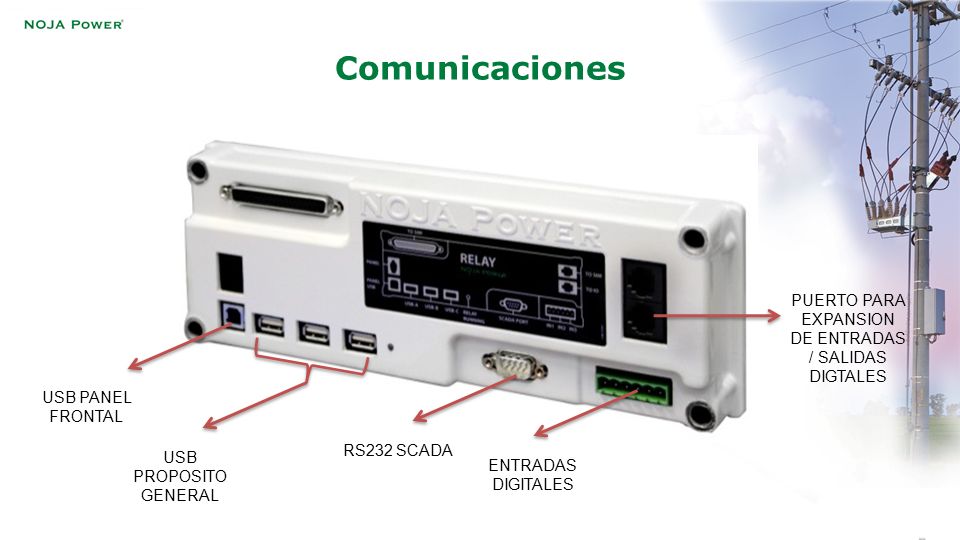

3 USB PANEL FRONTAL USB PROPOSITO GENERAL RS232 SCADA ENTRADAS DIGITALES PUERTO PARA EXPANSION DE ENTRADAS / SALIDAS DIGTALES

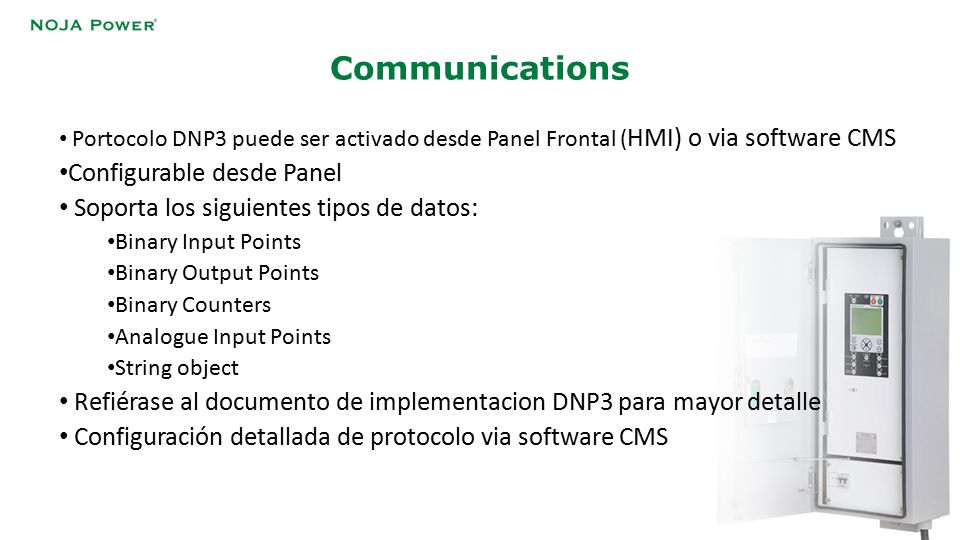

4 Portocolo DNP3 puede ser activado desde Panel Frontal ( HMI) o via software CMS Configurable desde Panel Soporta los siguientes tipos de datos: Binary Input Points Binary Output Points Binary Counters Analogue Input Points String object Refiérase al documento de implementacion DNP3 para mayor detalle Configuración detallada de protocolo via software CMS Communications

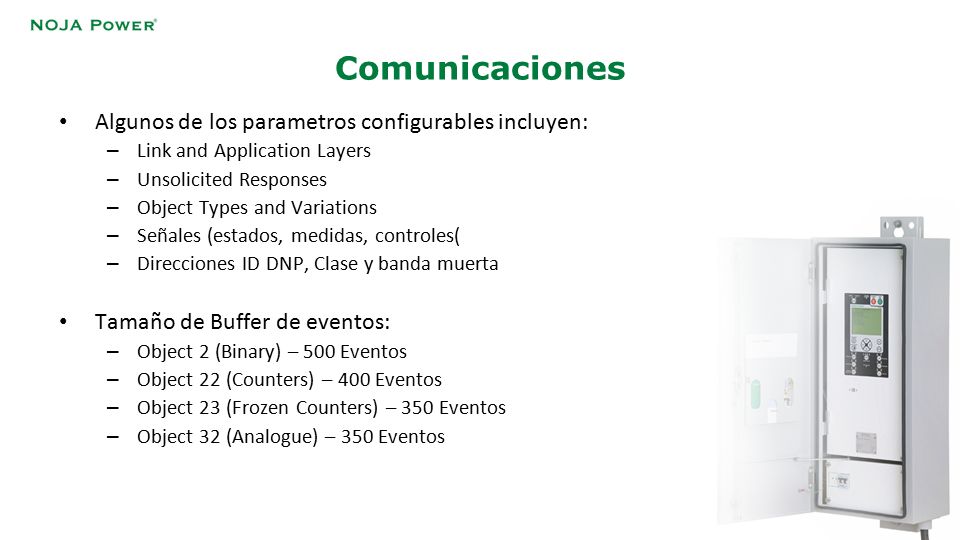

5 Comunicaciones Algunos de los parametros configurables incluyen: – Link and Application Layers – Unsolicited Responses – Object Types and Variations – Señales (estados, medidas, controles( – Direcciones ID DNP, Clase y banda muerta Tamaño de Buffer de eventos: – Object 2 (Binary) – 500 Eventos – Object 22 (Counters) – 400 Eventos – Object 23 (Frozen Counters) – 350 Eventos – Object 32 (Analogue) – 350 Eventos

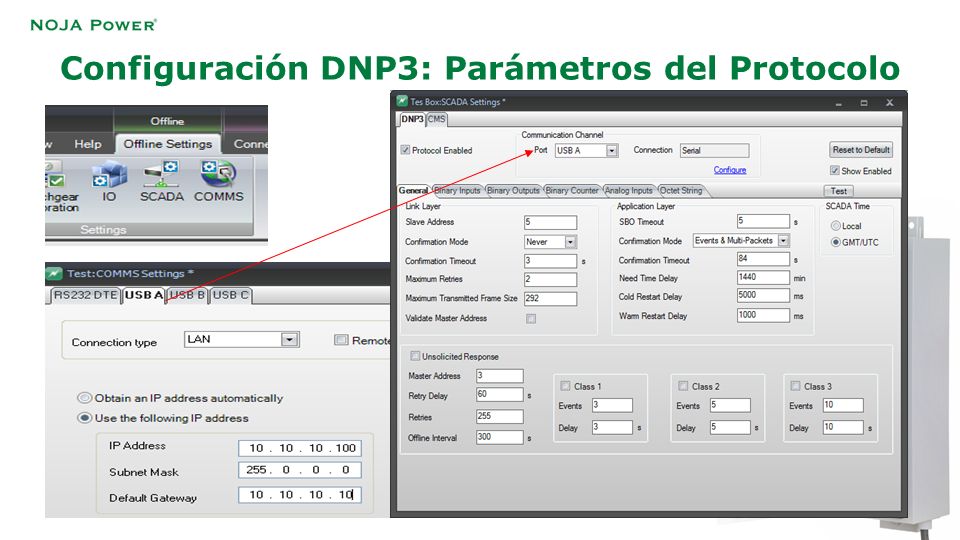

6 Configuración DNP3: Parámetros del Protocolo

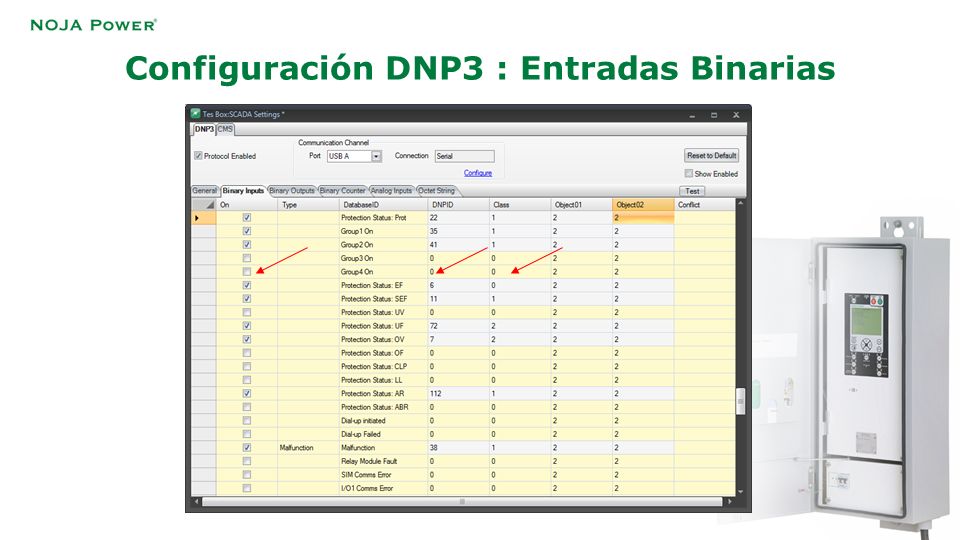

7 Configuración DNP3 : Entradas Binarias

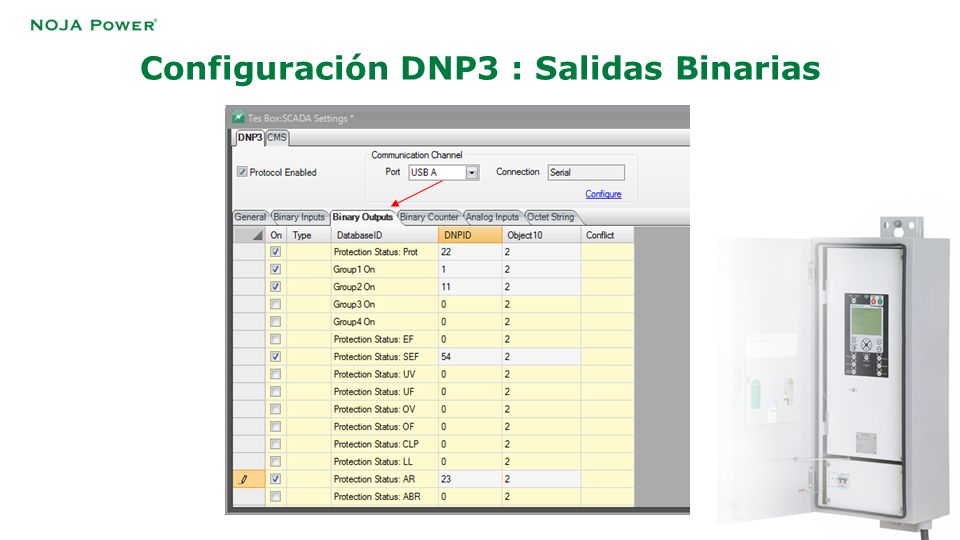

8 Configuración DNP3 : Salidas Binarias

9 Configuración DNP3 : Contadores Binarios

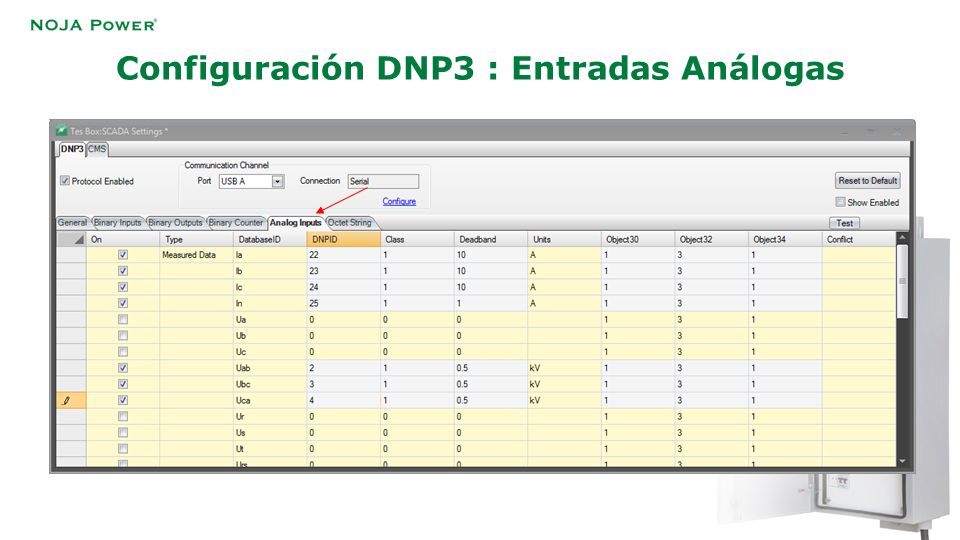

10 Configuración DNP3 : Entradas Análogas

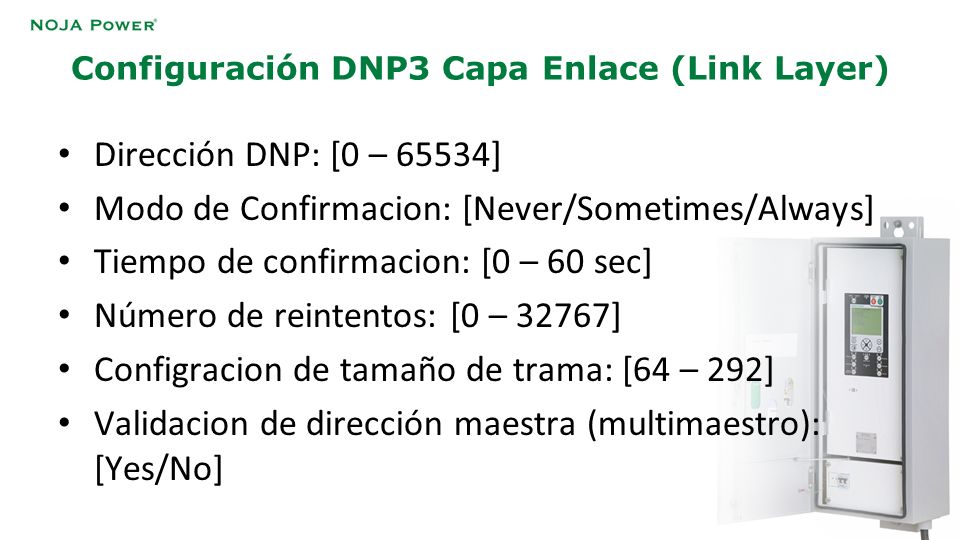

11 Configuración DNP3 Capa Enlace (Link Layer) Dirección DNP: [0 – 65534] Modo de Confirmacion: [Never/Sometimes/Always] Tiempo de confirmacion: [0 – 60 sec] Número de reintentos: [0 – 32767] Configracion de tamaño de trama: [64 – 292] Validacion de dirección maestra (multimaestro): [Yes/No]

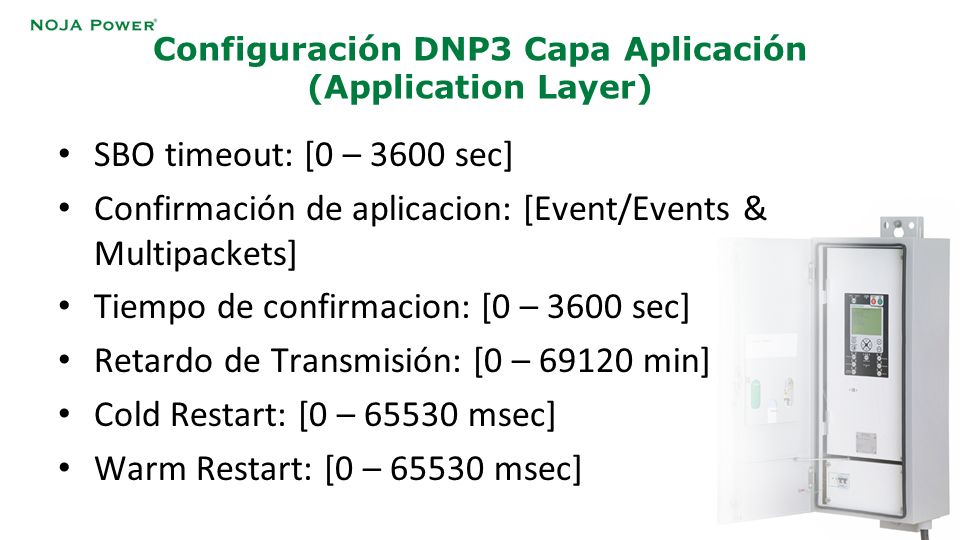

12 Configuración DNP3 Capa Aplicación (Application Layer) SBO timeout: [0 – 3600 sec] Confirmación de aplicacion: [Event/Events & Multipackets] Tiempo de confirmacion: [0 – 3600 sec] Retardo de Transmisión: [0 – 69120 min] Cold Restart: [0 – 65530 msec] Warm Restart: [0 – 65530 msec]

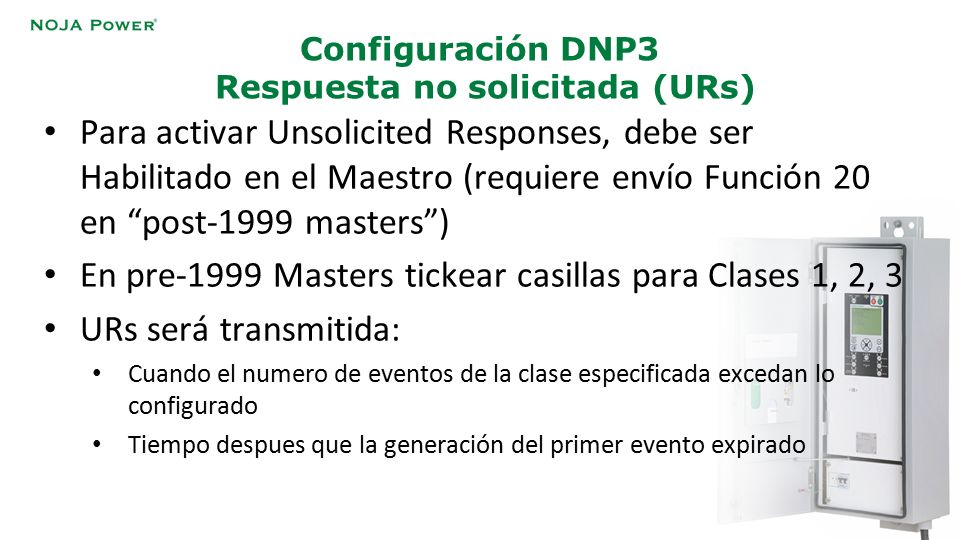

13 Configuración DNP3 Respuesta no solicitada (URs) Para activar Unsolicited Responses, debe ser Habilitado en el Maestro (requiere envío Función 20 en “post-1999 masters”) En pre-1999 Masters tickear casillas para Clases 1, 2, 3 URs será transmitida: Cuando el numero de eventos de la clase especificada excedan lo configurado Tiempo despues que la generación del primer evento expirado

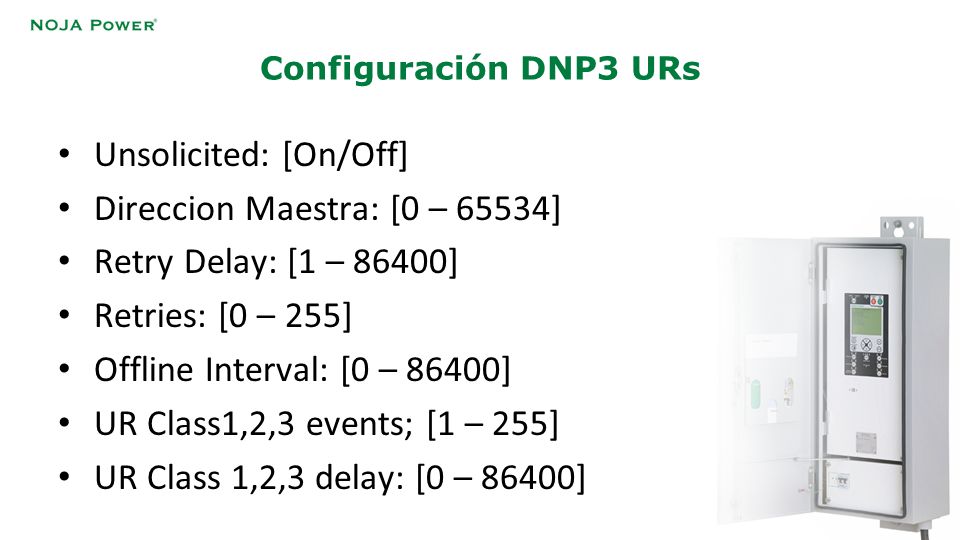

14 Configuración DNP3 URs Unsolicited: [On/Off] Direccion Maestra: [0 – 65534] Retry Delay: [1 – 86400] Retries: [0 – 255] Offline Interval: [0 – 86400] UR Class1,2,3 events; [1 – 255] UR Class 1,2,3 delay: [0 – 86400]
