FISICA – DILATACION LINEAL
Ing. Ernesto Tamay
2

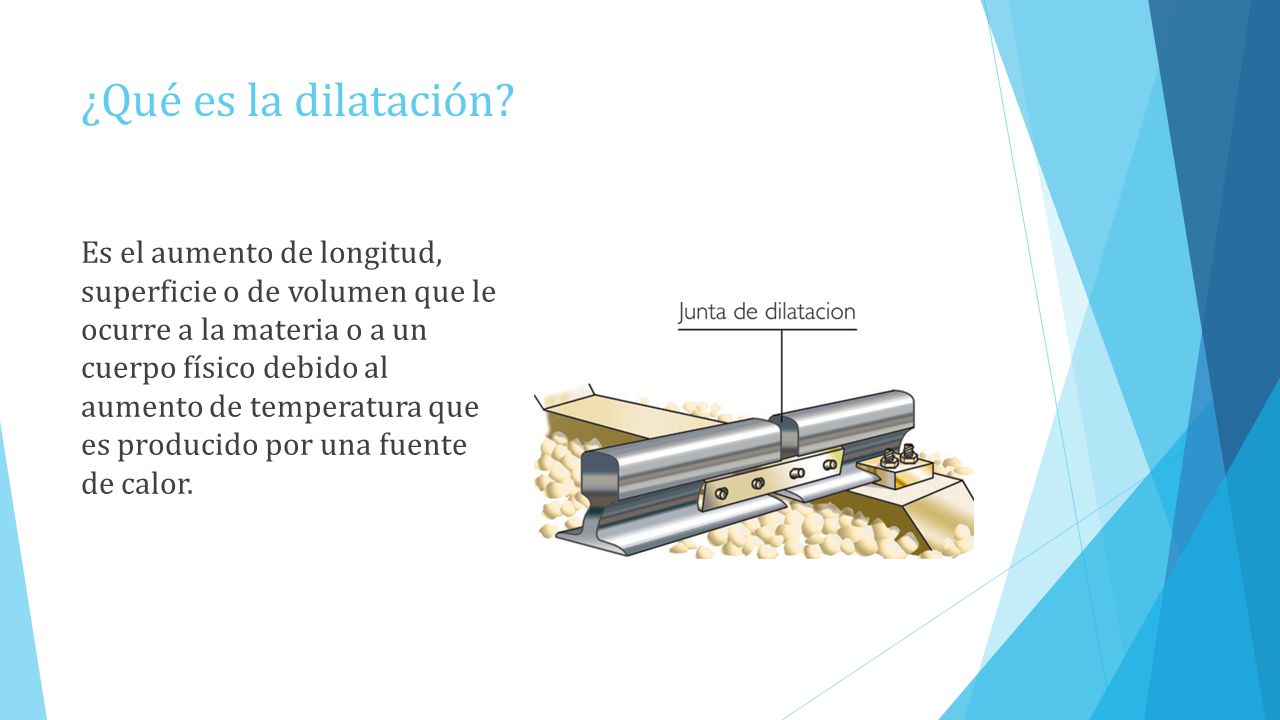

¿Qué es la dilatación? Es el aumento de longitud, superficie o de volumen que le ocurre a la materia o a un cuerpo físico debido al aumento de temperatura que es producido por una fuente de calor.
3

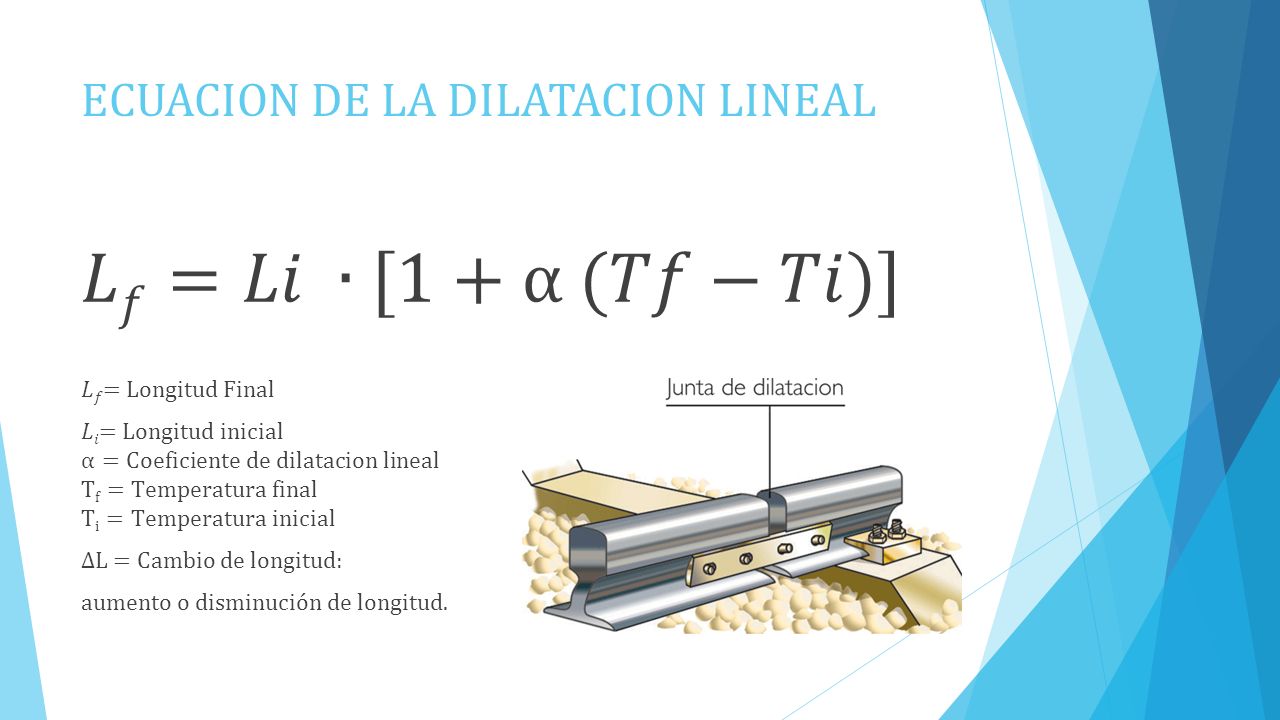

ECUACION DE LA DILATACION LINEAL
𝐿𝑓=𝐿𝑖 ∙[1+α (𝑇𝑓−𝑇𝑖)] 𝐿𝑓= Longitud Final 𝐿𝑖= Longitud inicial α=Coeficiente de dilatacion lineal Tf=Temperatura final Ti=Temperatura inicial ΔL = Cambio de longitud: aumento o disminución de longitud.
4

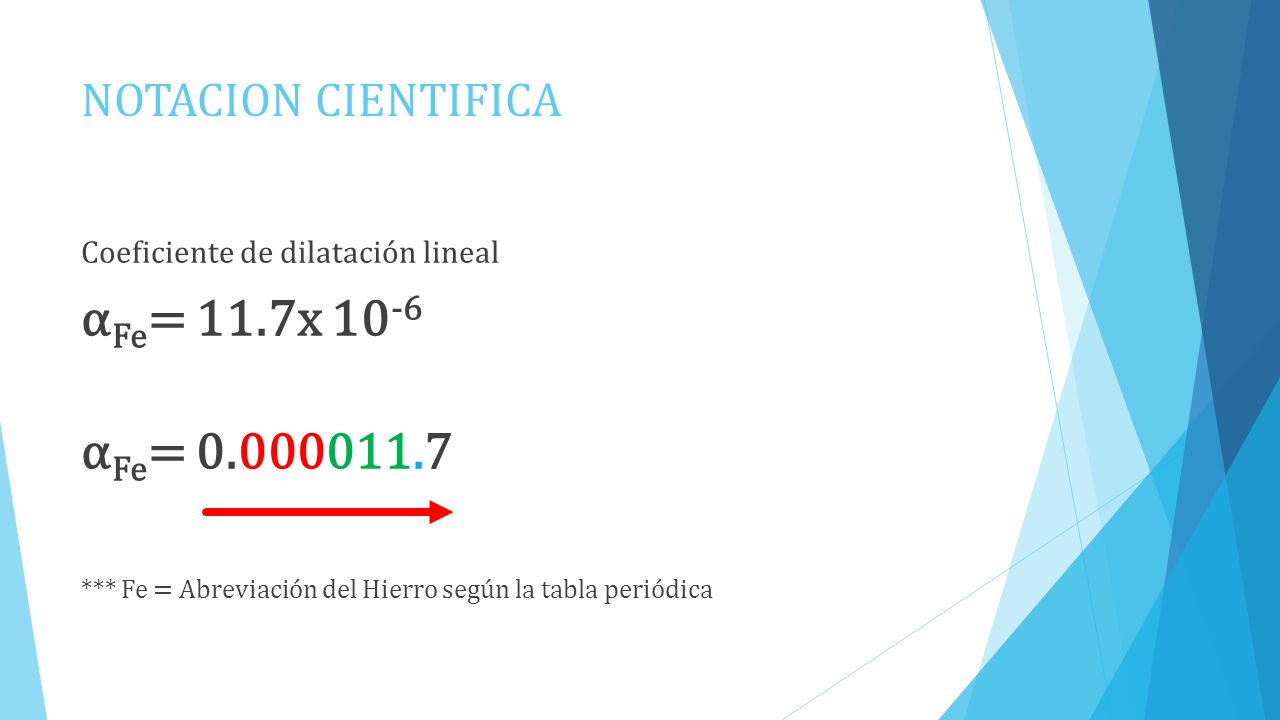

αFe= 11.7x 10-6 αFe= 0.000011.7 NOTACION CIENTIFICA
Coeficiente de dilatación lineal αFe= 11.7x 10-6 αFe= *** Fe = Abreviación del Hierro según la tabla periódica
5

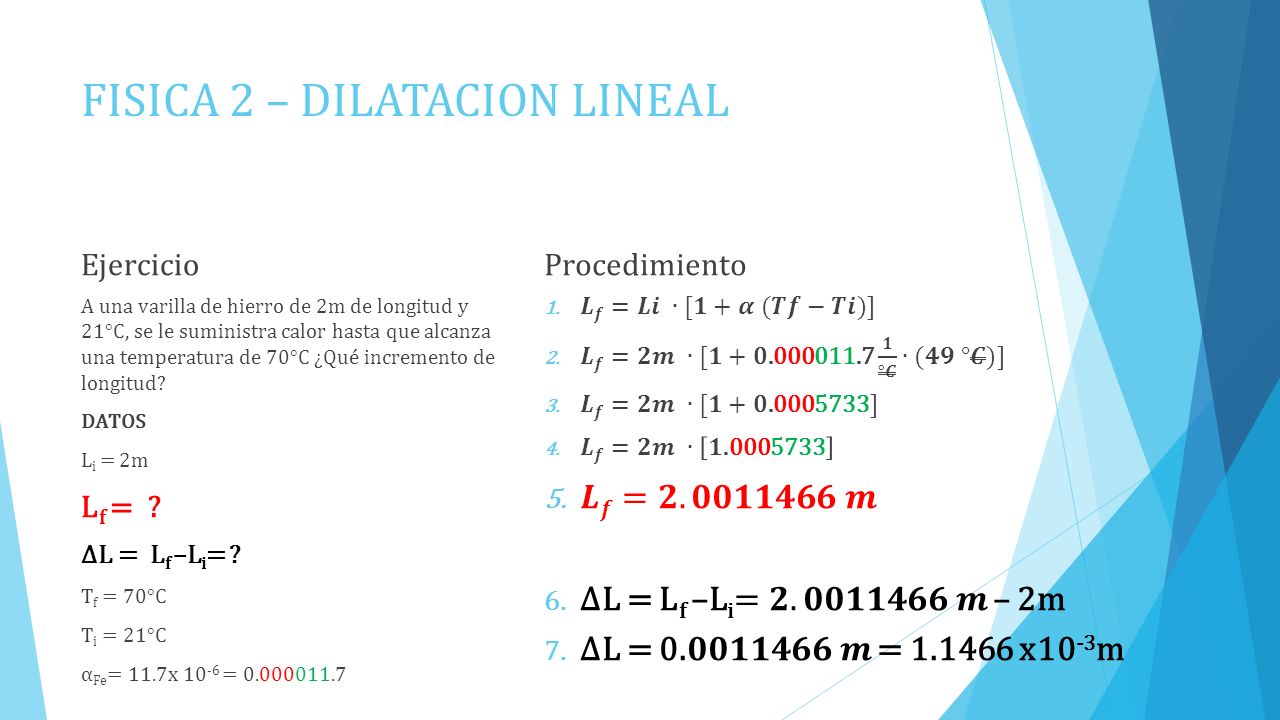

FISICA 2 – DILATACION LINEAL
Ejercicio Procedimiento A una varilla de hierro de 2m de longitud y 21°C, se le suministra calor hasta que alcanza una temperatura de 70°C ¿Qué incremento de longitud? DATOS Li = 2m Lf = ? ΔL = Lf –Li= ? Tf = 70°C Ti = 21°C αFe= 11.7x 10-6 = 𝑳𝒇=𝑳𝒊 ∙[𝟏+𝜶 (𝑻𝒇−𝑻𝒊)] 𝑳𝒇=𝟐𝒎 ∙[𝟏 𝟏 °𝑪 ∙(𝟒𝟗 °𝑪)] 𝑳𝒇=𝟐𝒎 ∙[𝟏 ] 𝑳𝒇=𝟐𝒎 ∙ 𝟏 𝑳𝒇=𝟐.𝟎𝟎𝟏𝟏𝟒𝟔𝟔 𝒎 ΔL = Lf –Li=𝟐.𝟎𝟎𝟏𝟏𝟒𝟔𝟔 𝒎 – 2m ΔL = 0.𝟎𝟎𝟏𝟏𝟒𝟔𝟔 𝒎 = x10-3m
6
Gracias por su atención.
