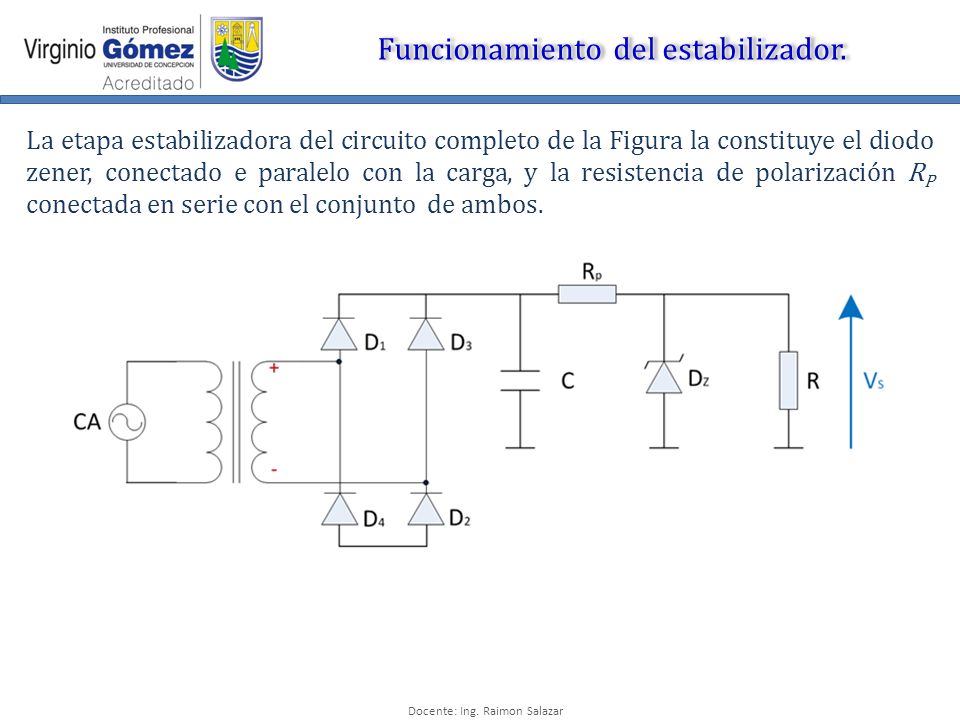

1 Docente: Ing. Raimon Salazar Funcionamiento del estabilizador. La etapa estabilizadora del circuito completo de la Figura la constituye el diodo zener, conectado e paralelo con la carga, y la resistencia de polarización R P conectada en serie con el conjunto de ambos.

2 Docente: Ing. Raimon Salazar Funcionamiento del estabilizador. El valor medio de la tensión V 0 a la salida del filtro debe ser, al menos, una vez y media superior al valor de tensión estabilizada. Ésta se reparte entre el diodo zener y la resistencia de polarización. La primera, a la que denominaremos tensión de salida y representaremos con Vs, es prácticamente constante y estable, siendo las variaciones que en ella se produzcan consecuencia de los cambios de Vz a causa de los cambios que tengan lugar en las magnitudes que alteran la tensión de zener.

3 Docente: Ing. Raimon Salazar Funcionamiento del estabilizador. El resto de la tensión Vo provoca una ddp en la resistencia de polarización, y las modificaciones que se produzcan en la tensión de red, y que son transmitidas por cada una de las etapas del circuito, son absorbidas por este elemento. Por otra parte, la corriente que circula por R P se reparte entre el diodo y la carga. Como ya hemos señalado, un buen estabilizador debe mantener la tensión constante aunque varíe la corriente por la carga. En este caso, las variaciones de corriente por la carga son absorbidas también por el zener, y como cambios significativos de corriente no provocan apenas modificaciones en la Vz, la tensión a la salida permanece prácticamente constante.
