1 Resolución de problemas Fundamentos de Programación M.I. Jaime Alfonso Reyes Cortés

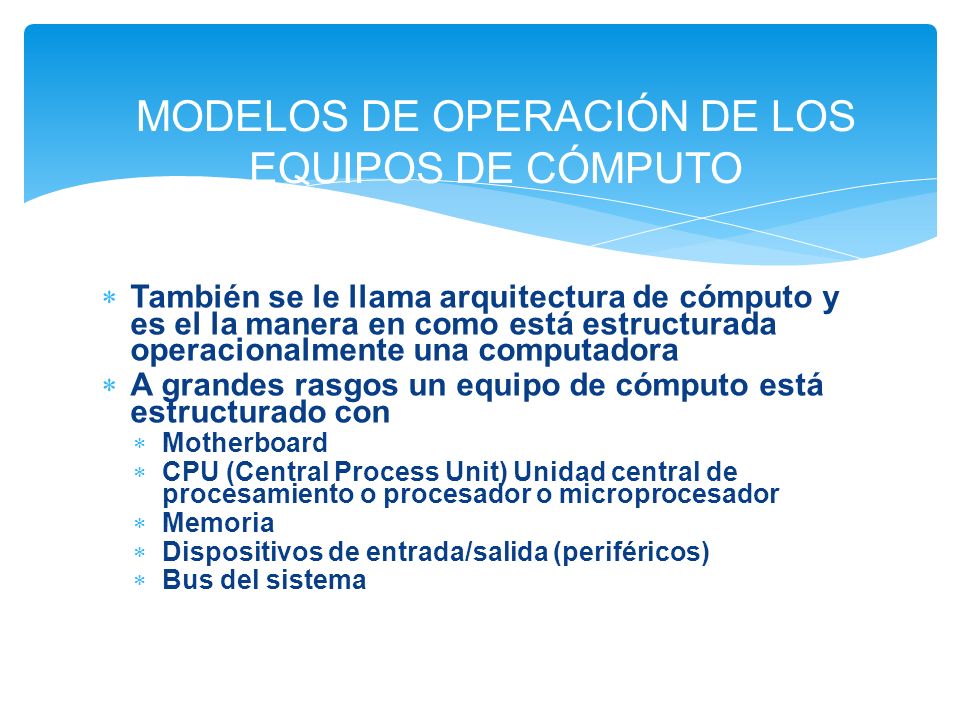

2  También se le llama arquitectura de cómputo y es el la manera en como está estructurada operacionalmente una computadora  A grandes rasgos un equipo de cómputo está estructurado con  Motherboard  CPU (Central Process Unit) Unidad central de procesamiento o procesador o microprocesador  Memoria  Dispositivos de entrada/salida (periféricos)  Bus del sistema MODELOS DE OPERACIÓN DE LOS EQUIPOS DE CÓMPUTO

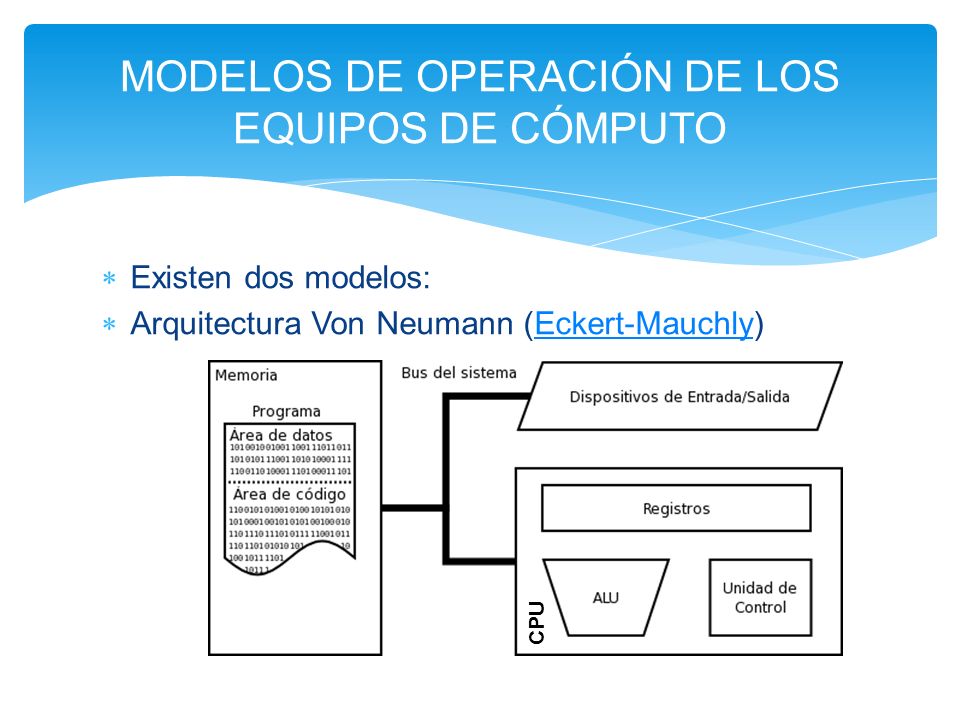

3  Existen dos modelos:  Arquitectura Von Neumann (Eckert-Mauchly)Eckert-Mauchly MODELOS DE OPERACIÓN DE LOS EQUIPOS DE CÓMPUTO CPU

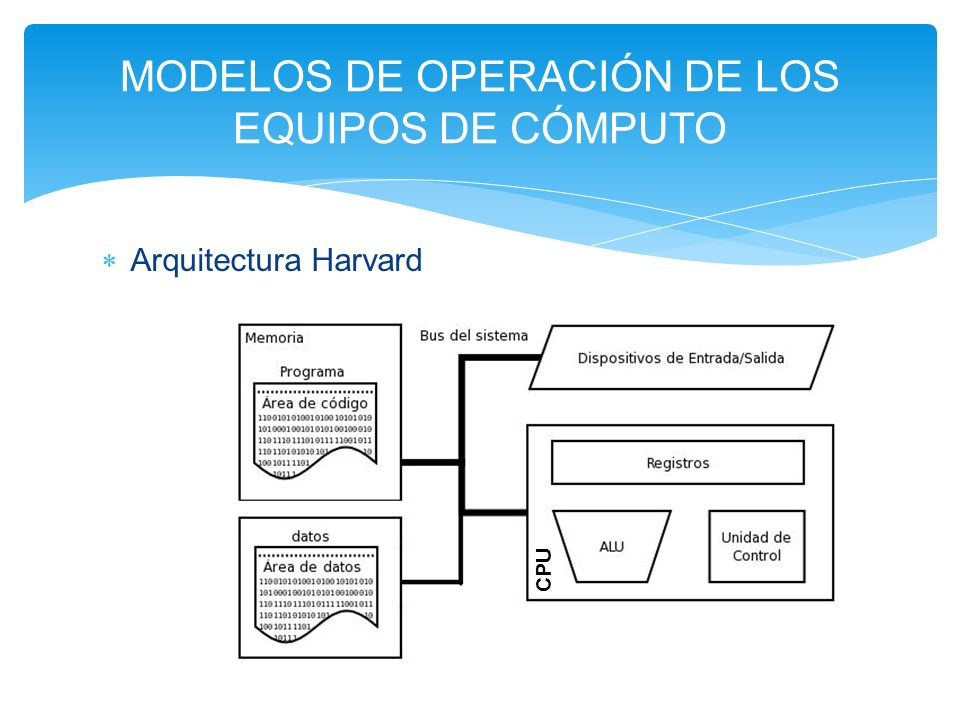

4  Arquitectura Harvard MODELOS DE OPERACIÓN DE LOS EQUIPOS DE CÓMPUTO CPU

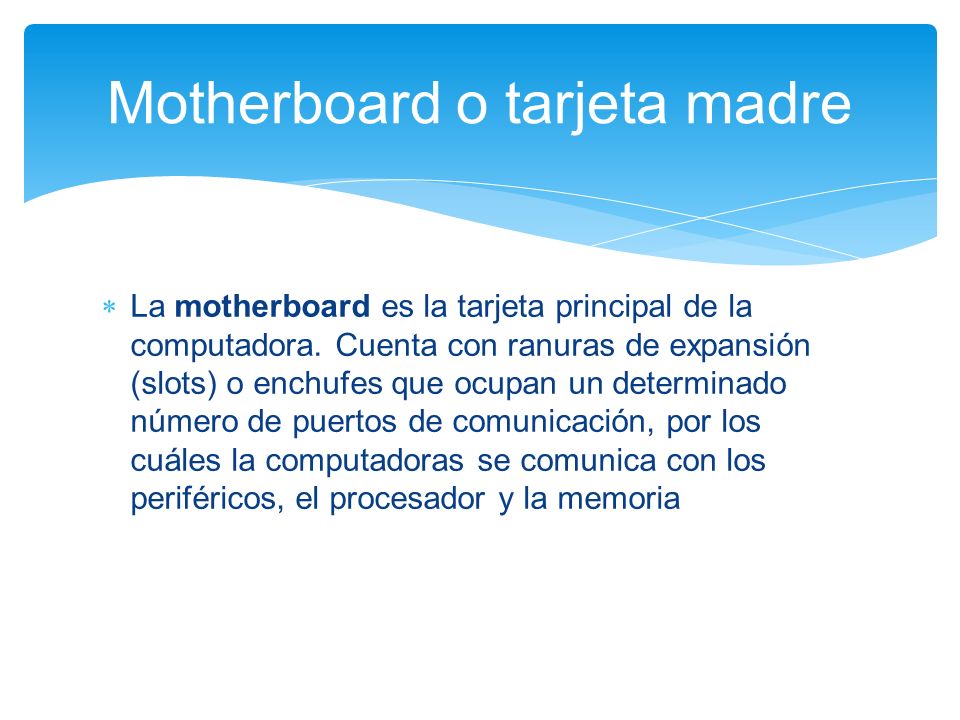

5  La motherboard es la tarjeta principal de la computadora. Cuenta con ranuras de expansión (slots) o enchufes que ocupan un determinado número de puertos de comunicación, por los cuáles la computadoras se comunica con los periféricos, el procesador y la memoria Motherboard o tarjeta madre

6  Memoria  Físicamente es el lugar donde se guarda la información en forma temporal o definitiva  La memoria se divide en 3 tipos:  Principal: Se utiliza para procesamiento  Secundaria: Se utiliza para almacenamiento.  Auxiliar: Se utiliza para mejorar el rendimiento de las memorias anteriores MODELOS DE OPERACIÓN DE LOS EQUIPOS DE CÓMPUTO

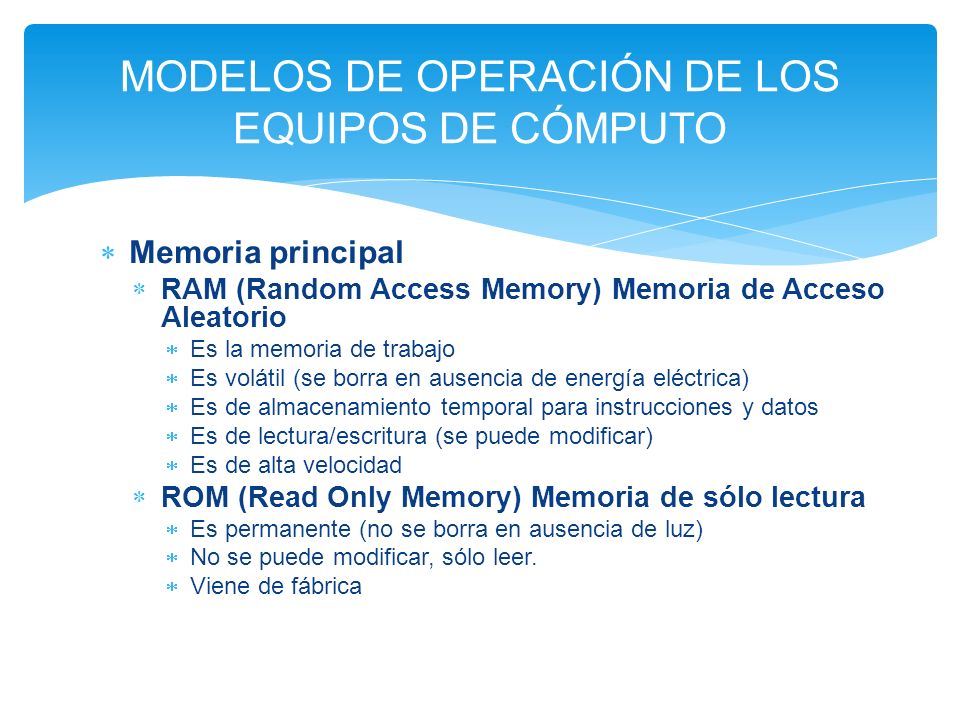

7  Memoria principal  RAM (Random Access Memory) Memoria de Acceso Aleatorio  Es la memoria de trabajo  Es volátil (se borra en ausencia de energía eléctrica)  Es de almacenamiento temporal para instrucciones y datos  Es de lectura/escritura (se puede modificar)  Es de alta velocidad  ROM (Read Only Memory) Memoria de sólo lectura  Es permanente (no se borra en ausencia de luz)  No se puede modificar, sólo leer.  Viene de fábrica MODELOS DE OPERACIÓN DE LOS EQUIPOS DE CÓMPUTO

8  Memoria secundaria  Comprende a los dispositivos de almacenamiento.  Disco Duro, CD, DVD, Memoria Flash o USB, Tarjetas de memoria (SD, M2, etc) MODELOS DE OPERACIÓN DE LOS EQUIPOS DE CÓMPUTO

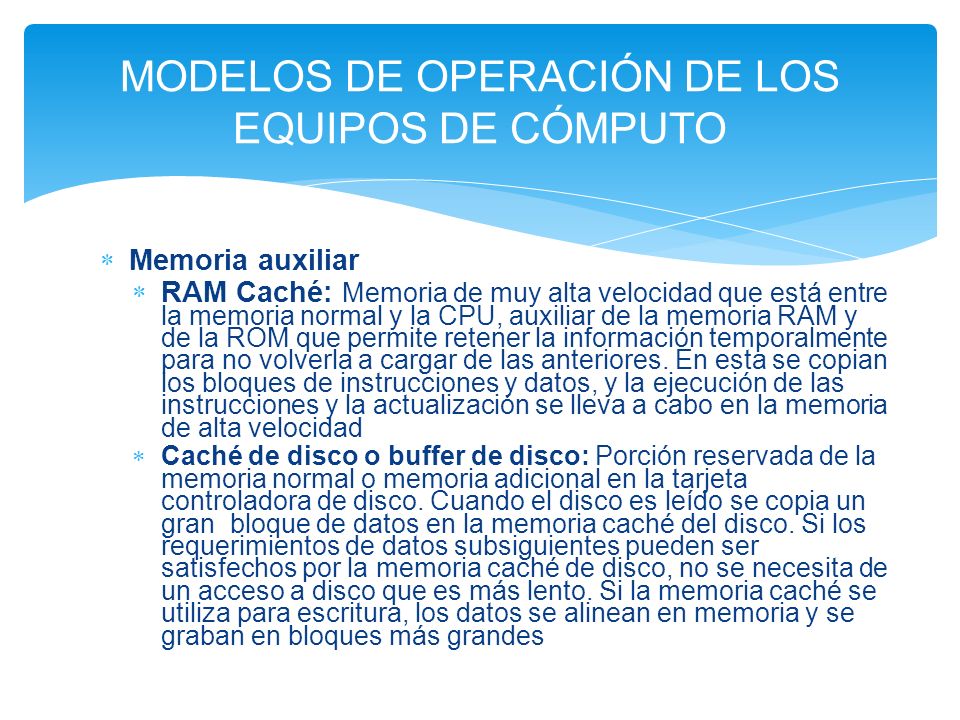

9  Memoria auxiliar  RAM Caché: Memoria de muy alta velocidad que está entre la memoria normal y la CPU, auxiliar de la memoria RAM y de la ROM que permite retener la información temporalmente para no volverla a cargar de las anteriores. En esta se copian los bloques de instrucciones y datos, y la ejecución de las instrucciones y la actualización se lleva a cabo en la memoria de alta velocidad  Caché de disco o buffer de disco: Porción reservada de la memoria normal o memoria adicional en la tarjeta controladora de disco. Cuando el disco es leído se copia un gran bloque de datos en la memoria caché del disco. Si los requerimientos de datos subsiguientes pueden ser satisfechos por la memoria caché de disco, no se necesita de un acceso a disco que es más lento. Si la memoria caché se utiliza para escritura, los datos se alinean en memoria y se graban en bloques más grandes MODELOS DE OPERACIÓN DE LOS EQUIPOS DE CÓMPUTO

10  CPU  Cerebro de la computadora. Realiza la obtención. decodificación (interpretación) de instrucciones y el procesamiento de datos en la computadora. Asimismo controla a los dispositivos. Se compone de:  Registros: Memoria de propósito específico que usa el procesador para manejar datos y direcciones de memoria  ALU: Unidad Aritmético-lógica. Realiza las operaciones matemáticas y lógicas del procesador  UC: Toma las instrucciones de la memoria de programa, las decodifica y las ejecuta. MODELOS DE OPERACIÓN DE LOS EQUIPOS DE CÓMPUTO

11  CPU (continuación)  El CPU cuenta también con un circuito de reloj que controla la velocidad a la que trabaja la computadora (ciclos/seg o Hz)  La característica más importante de todo equipo de cómputo es el parámetro conocido como MIPS (millones de instrucciones que es capaz de procesar por segundo una computadora)  Primeros equipos 0.64 MIPS, 486DX 20 MIPS, Pentium 112 MIPS  Una medida alternativa es la medición de las mflops (millones de operaciones de punto flotante por unidad de tiempo que puede ejecutar una computadora) MODELOS DE OPERACIÓN DE LOS EQUIPOS DE CÓMPUTO

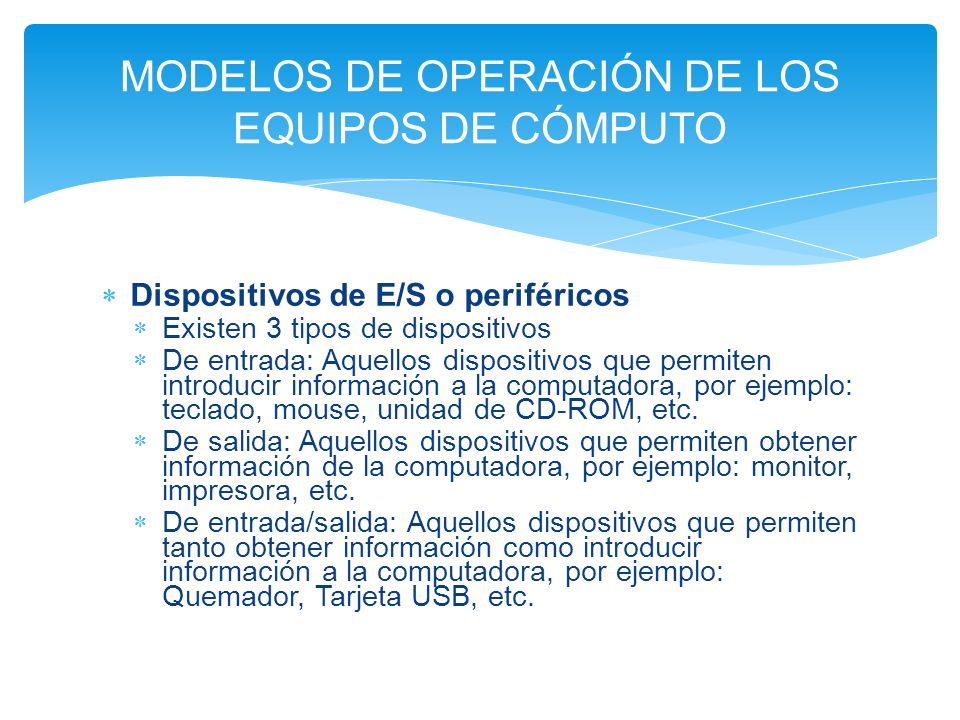

12  Dispositivos de E/S o periféricos  Existen 3 tipos de dispositivos  De entrada: Aquellos dispositivos que permiten introducir información a la computadora, por ejemplo: teclado, mouse, unidad de CD-ROM, etc.  De salida: Aquellos dispositivos que permiten obtener información de la computadora, por ejemplo: monitor, impresora, etc.  De entrada/salida: Aquellos dispositivos que permiten tanto obtener información como introducir información a la computadora, por ejemplo: Quemador, Tarjeta USB, etc. MODELOS DE OPERACIÓN DE LOS EQUIPOS DE CÓMPUTO

13  Bus del sistema  Son los cables que conectan a la CPU con la memoria y con los dispositivos  Existen 3 tipos de buses:  Bus de datos: Aquellos que llevan los datos a la memoria o algún dispositivo  Bus de direcciones: Aquellos que llevan las direcciones de memoria a las que se quiere acceder  Bus de control: Aquellos que habilitan o deshabilitan a la memoria y a los dispositivos para ser utilizados MODELOS DE OPERACIÓN DE LOS EQUIPOS DE CÓMPUTO
