1 OSM 38-12-630 Revision y Puesta en Servicio

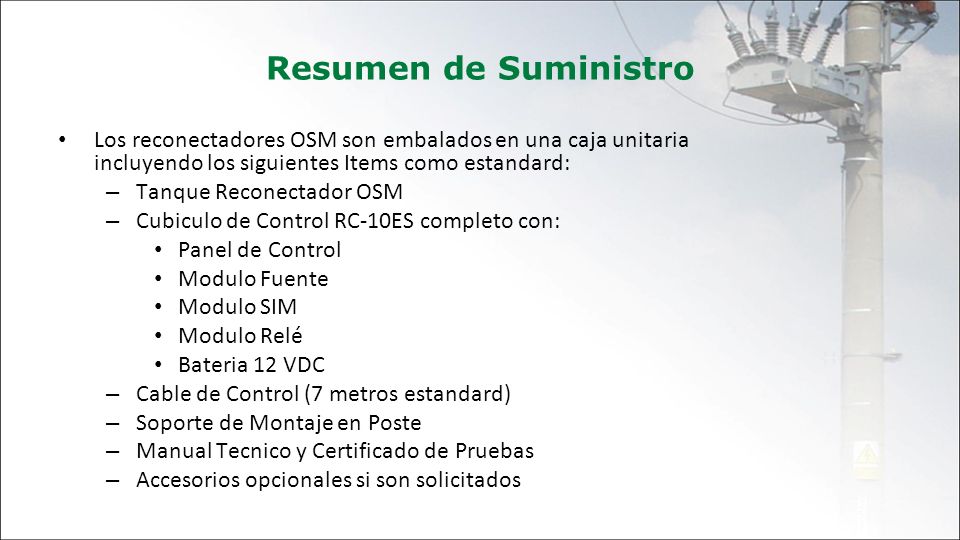

2 Resumen de Suministro Los reconectadores OSM son embalados en una caja unitaria incluyendo los siguientes Items como estandard: Tanque Reconectador OSM Cubiculo de Control RC-10ES completo con: Panel de Control Modulo Fuente Modulo SIM Modulo Relé Bateria 12 VDC Cable de Control (7 metros estandard) Soporte de Montaje en Poste Manual Tecnico y Certificado de Pruebas Accesorios opcionales si son solicitados

3 Embalaje del Reconectador OSM38

4 Tanque Reconectador OSM
Soporte Pararrayos (Ø13 mm) Conectores de Cables AT Bushings de Goma silicona Puntos de elevación Conexión Control cable Tanque de Acero Inoxidable Pulverizado

5 Cubículo de Control RC10

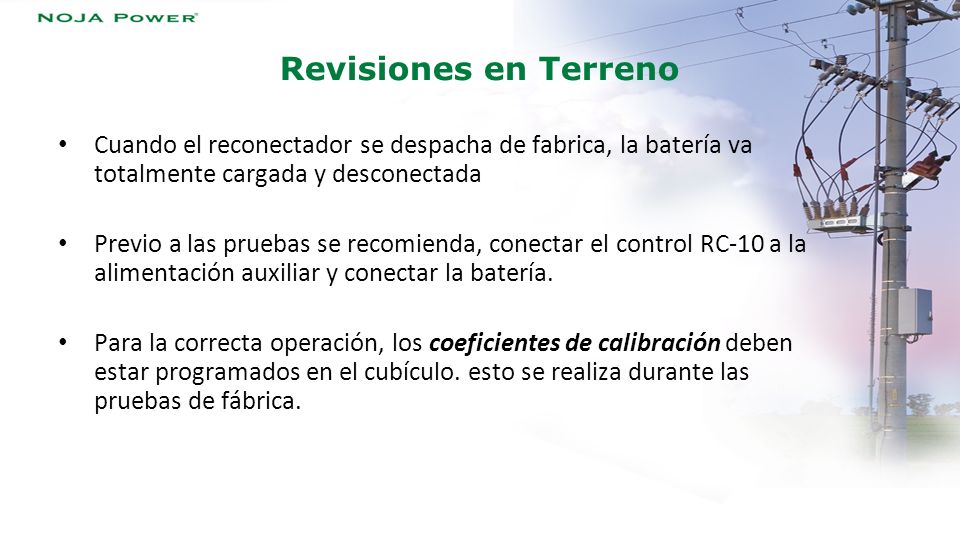

6 Revisiones en Terreno Cuando el reconectador se despacha de fabrica, la batería va totalmente cargada y desconectada Previo a las pruebas se recomienda, conectar el control RC-10 a la alimentación auxiliar y conectar la batería. Para la correcta operación, los coeficientes de calibración deben estar programados en el cubículo. esto se realiza durante las pruebas de fábrica.

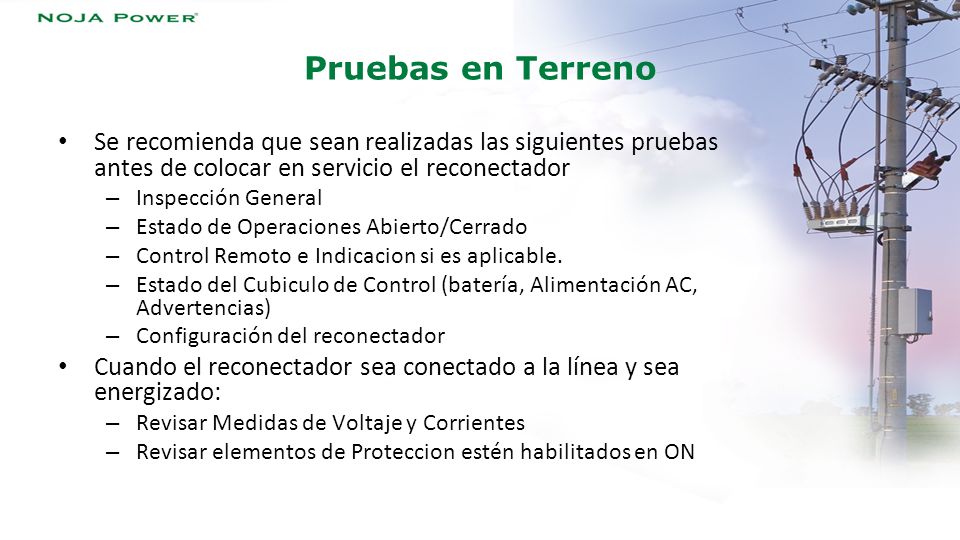

7 Pruebas en Terreno Se recomienda que sean realizadas las siguientes pruebas antes de colocar en servicio el reconectador Inspección General Estado de Operaciones Abierto/Cerrado Control Remoto e Indicacion si es aplicable. Estado del Cubiculo de Control (batería, Alimentación AC, Advertencias) Configuración del reconectador Cuando el reconectador sea conectado a la línea y sea energizado: Revisar Medidas de Voltaje y Corrientes Revisar elementos de Proteccion estén habilitados en ON

8 Revision Estado General y Operaciones
El proposito de esta prueba es confirmar la correcta operacion del equipo desde el Cubiculo de Control Antes de comenzar las pruebas con el equipo reconectador, control y cable, verificar que no existan daños mediante una inspeccion visual La Bateria debe ser cargada utilizando la conexion de alimentacion auxiliar – Antes de conectar la alimenacion auxiliar, confirmar la correcta configuracion en el modulo fuente Conecte el cable de Control entre el Cubiculo de control y el reconectador

9 Conexión Cable de Control RC-10/OSM
Conección del cable de control: simple y confiable utilizando conector Canon de especificación militar Asegure que el cable sea bien colocado en la entrada del cubículo utilizando las 4 tuercas tipo mariposa Para conectar el cable de control: revise la posición del conector, fíjelo en el enchufe correctamente alineado con la guia y enganche con la tuerca de anillo El cable de control del OSM puede ser colocado con el control energizado o no Guia de posición

10 Encendido del RC-10 AC debe ser conectada al PSM
Confirmar la correcta configuración de voltaje del PSM: Si el PSM se ajusta a 110 Vac pero se aplican 220 Vac el CB operará Si el PSM se ajusta a 220 Vac pero se aplican 110 Vac – El voltaje aux. es demasiado bajo para la carga de la batería y operación del controlador. La selección del Voltaje puede ser cambiada SOLO cuando no esté energizado o el CB apagado en posición OFF. ON Switch de batería OFF Fusible de Batería Conección AC: Fase, Neutro, Tierra

11 Encendido del RC-10 El cubículo RC-10 con el reconectador OSM conectado puede operar solo con la batería o el suministro AC. Para un funcionamiento confiable, éste necesita ambos AC y Batería El voltaje de la Batería deber ser superior a 10.5 Vdc para encender el control sin fuente AC. Si el voltaje de la batería es demasiado bajo y llega a menos de 9.6 Vdc en el encedido cuando los capacitores están siendo cargados – entonces el controlador se apagará Cuando el controlador esta funcionando y el voltaje de la batería cae bajo 10.5 Vdc – el controlador pasa a un modo standby en 5 min. Para salir del modo standby – apague el switch de la batería y vuelvalo a conectar después de 30 segundos Este volverá automaticamente a ON desde el modo standby luego de restablecer el suministro AC

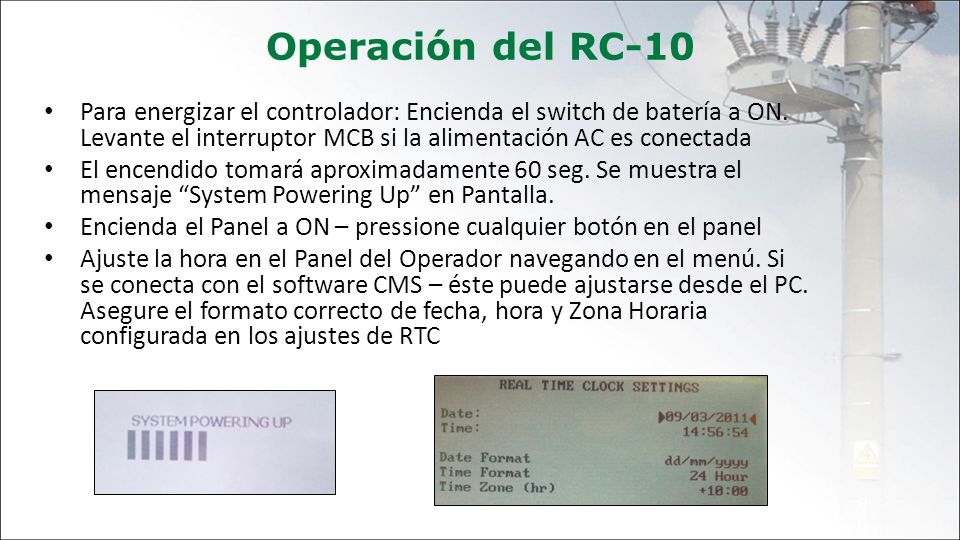

12 Operación del RC-10 Para energizar el controlador: Encienda el switch de batería a ON. Levante el interruptor MCB si la alimentación AC es conectada El encendido tomará aproximadamente 60 seg. Se muestra el mensaje “System Powering Up” en Pantalla. Encienda el Panel a ON – pressione cualquier botón en el panel Ajuste la hora en el Panel del Operador navegando en el menú. Si se conecta con el software CMS – éste puede ajustarse desde el PC. Asegure el formato correcto de fecha, hora y Zona Horaria configurada en los ajustes de RTC

13 Operación del RC-10 Los botones del control LCD permiten acceder a las siguientes funciones dentro de la estructura del menú del Panel: Vista System status: fecha, hora, estado del reconectador (Open/Closed/Lockout), señales de malfuncionamiento y alarmaas, señal de “protection initiated” Measurements, Estados del DI y GPIO, Estados de la alimentación, Protección y puertos de Comunicación RC10 identification: Número de serie & versiones de software Configuraciónes y estados de los elementos de Protección Configuración de parámetros básicos de comunicación Prueba de operabilidad de los relés de las Entradas/Salidas digitales (I/O) Guardado de Datos, control de apagado de Carga Externa On/Off

14 Estado de la Alimentación del RC-10
El Estado de la alimentación (Power Supply Status) verifica: Entrada AC Voltaje de Batría (Ubt) Corriente de Batería(Ibt) Capacidad de Batería(Cbt) Control de Salida de Carga Externa ON/OFF La temperatura es monitoreada para optimización de la carga desde el módulo SIM El Estado de Alimentación (PSS) muestra como ADVERTENCIAS: “Battery Status Abnormal” Batería ALTO, BAJO o Desconectada “Battery Charge State: Low Power” Baja Potencia de Batería “Critical Battery Level” El sistema se apagará en menos de 5 min. “Battery OFF” Batería no conectada “AC Off” AC no disponible

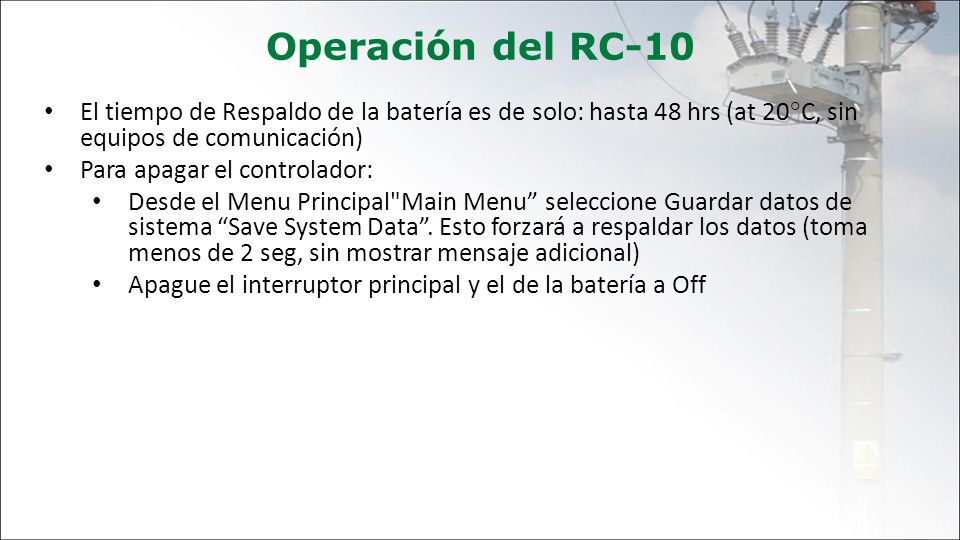

15 Operación del RC-10 El tiempo de Respaldo de la batería es de solo: hasta 48 hrs (at 20°C, sin equipos de comunicación) Para apagar el controlador: Desde el Menu Principal"Main Menu” seleccione Guardar datos de sistema “Save System Data”. Esto forzará a respaldar los datos (toma menos de 2 seg, sin mostrar mensaje adicional) Apague el interruptor principal y el de la batería a Off

16 Operación del RC-10 El Panel del Operador tiene teclas de acceso rápidolas cuales permiten acceder a las funciones más utilizadas, sin recorrer el menú por completo Estas son: Protection On/Off (PROT) Autoreclosing On/Off (AR) Earth Fault On/Off (EF) Cold Load On/Off (CLP) Sensitive Earth Fault On/Off (SEF) Live Line On/Off (LL) Active Group 1 – 4 (GRP) Las teclas de acceso rápido pueden ser habilitadas (Enabled) o deshabilitadas (Disabled) desde el software CMS o por Panel Una vez deshabilitadas, al presionar una tecla no se verá ningún efecto Cuando la tecla es deshabiltiada, la misma funcion puede ser accesible a través del MENU o por Software CMS

17 Operación del RC-10 Para Activar el Panel – presione cualquier botón
Ajuste de contraste LCD y funciones de prueba a las teclas y LCD La Estructura del Menu y Navegación en el Panel es muy sencilla e intuitiva Todos las configuraciones son protegidas con Claves de acceso con exepción a las teclas de acceso rápido Cada vez que un usuario ingresa por primera vez al Panel y se trata se editar los parámetros protegidos, se muestra un mensaje de solicitud de password La clave del Panel tiene un formato AAAA, donde cada caracter A puede ser un dígito (de 1 to 9) o una letra (de A a la Z) La clave por defecto es NOJA La Clave puede ser cambiada desde el Panel de Operador y puede ser reseteada al valor por defecto desde CMS El tiempo de apagado del Panel por inactividad es de 5 minutos.

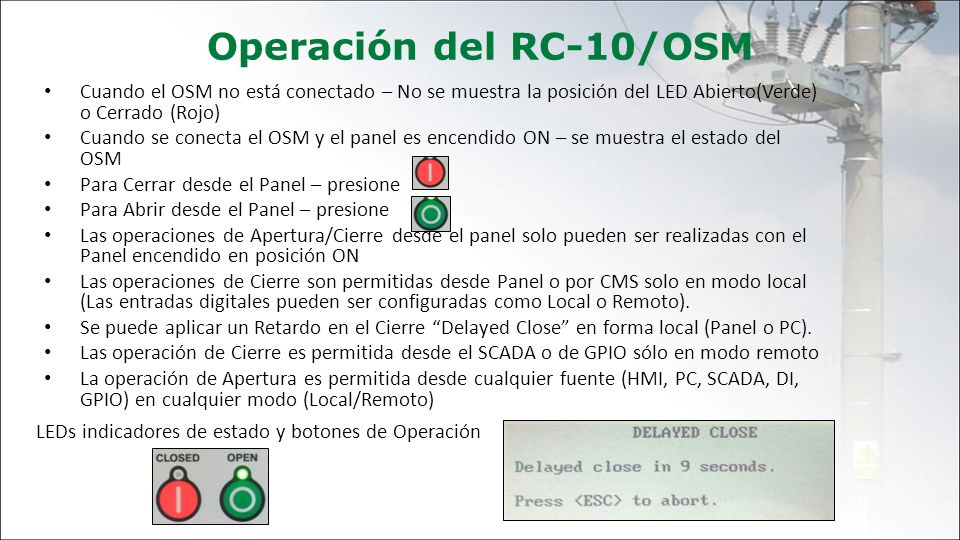

18 Operación del RC-10/OSM Cuando el OSM no está conectado – No se muestra la posición del LED Abierto(Verde) o Cerrado (Rojo) Cuando se conecta el OSM y el panel es encendido ON – se muestra el estado del OSM Para Cerrar desde el Panel – presione Para Abrir desde el Panel – presione Las operaciones de Apertura/Cierre desde el panel solo pueden ser realizadas con el Panel encendido en posición ON Las operaciones de Cierre son permitidas desde Panel o por CMS solo en modo local (Las entradas digitales pueden ser configuradas como Local o Remoto). Se puede aplicar un Retardo en el Cierre “Delayed Close” en forma local (Panel o PC). Las operación de Cierre es permitida desde el SCADA o de GPIO sólo en modo remoto La operación de Apertura es permitida desde cualquier fuente (HMI, PC, SCADA, DI, GPIO) en cualquier modo (Local/Remoto) LEDs indicadores de estado y botones de Operación

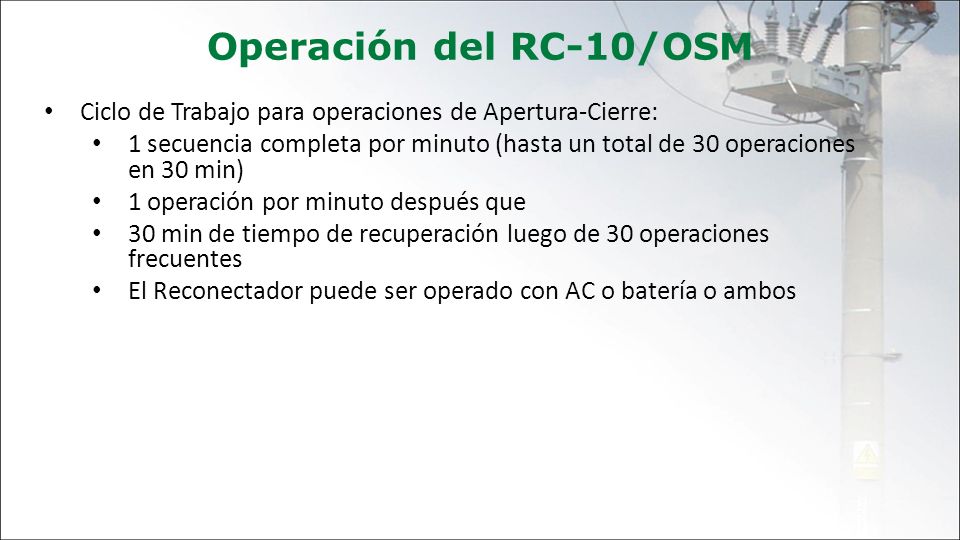

19 Operación del RC-10/OSM Ciclo de Trabajo para operaciones de Apertura-Cierre: 1 secuencia completa por minuto (hasta un total de 30 operaciones en 30 min) 1 operación por minuto después que 30 min de tiempo de recuperación luego de 30 operaciones frecuentes El Reconectador puede ser operado con AC o batería o ambos

20 Instalación en Terrenos de los Reconectadores OSM

21 Detalles Críticos de la Instalación
No utilice los Bushings para mover el reconectador – use los puntos de agarre del equipo. Se recomienda fijar los pararrayos a la estructura del reconectador. El conductor de tierra del reconectador debe ir directamente a la tierra del poste. La tierra del Control debe fijarse directamente a la tierra del reconectador (lo mas corto posible). La seccion recomendada para el conductor de tierra es de 35 mm2. Use terminales prensados en los terminales del conductor de tierra. El cable de control debe fijarse al poste en algunos puntos. Mantenga al menos 15 cm de separación entre el cable de control y el conductor de tierra.

22 Montaje de Reconectador OSM38
Puntos de Elevación Orificio de Montaje (para perno Ø22, centros a 280 mm) Puntos de Aterrizaje (M12 bolt) Ventilación de Falla al Arco Perforación para amarras

23

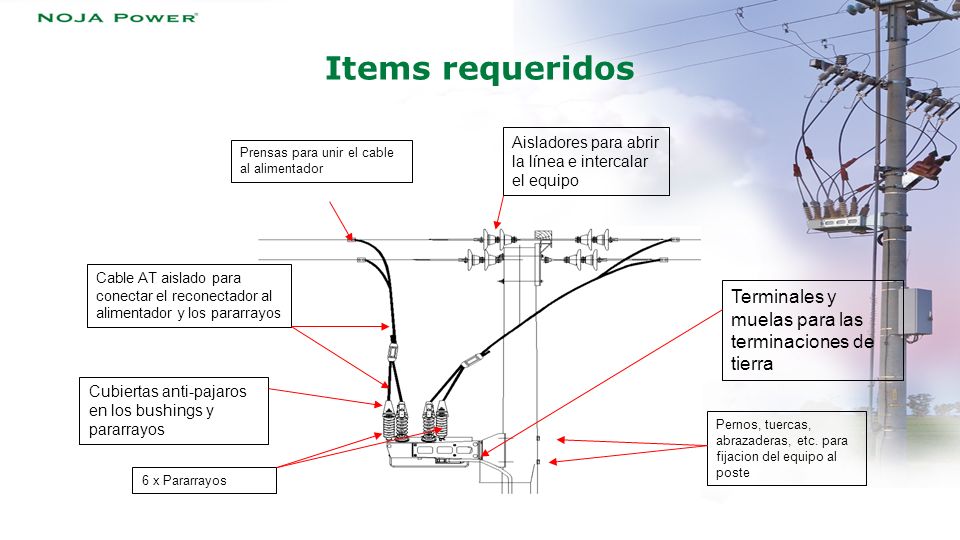

24 Items requeridos Terminales y muelas para las terminaciones de tierra
Aisladores para abrir la línea e intercalar el equipo Prensas para unir el cable al alimentador Cable AT aislado para conectar el reconectador al alimentador y los pararrayos Terminales y muelas para las terminaciones de tierra Cubiertas anti-pajaros en los bushings y pararrayos Pernos, tuercas, abrazaderas, etc. para fijacion del equipo al poste 6 x Pararrayos

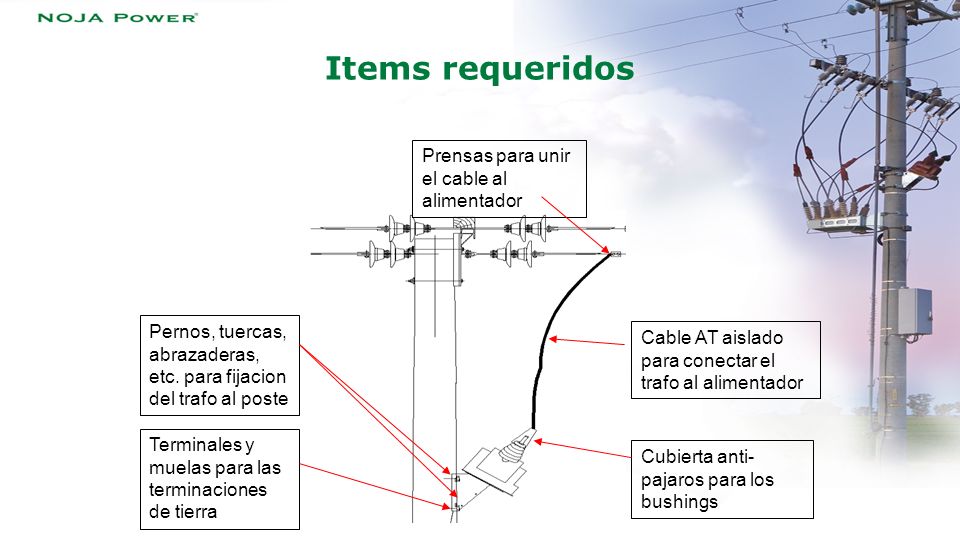

25 Items requeridos Prensas para unir el cable al alimentador
Pernos, tuercas, abrazaderas, etc. para fijacion del trafo al poste Cable AT aislado para conectar el trafo al alimentador Terminales y muelas para las terminaciones de tierra Cubierta anti-pajaros para los bushings

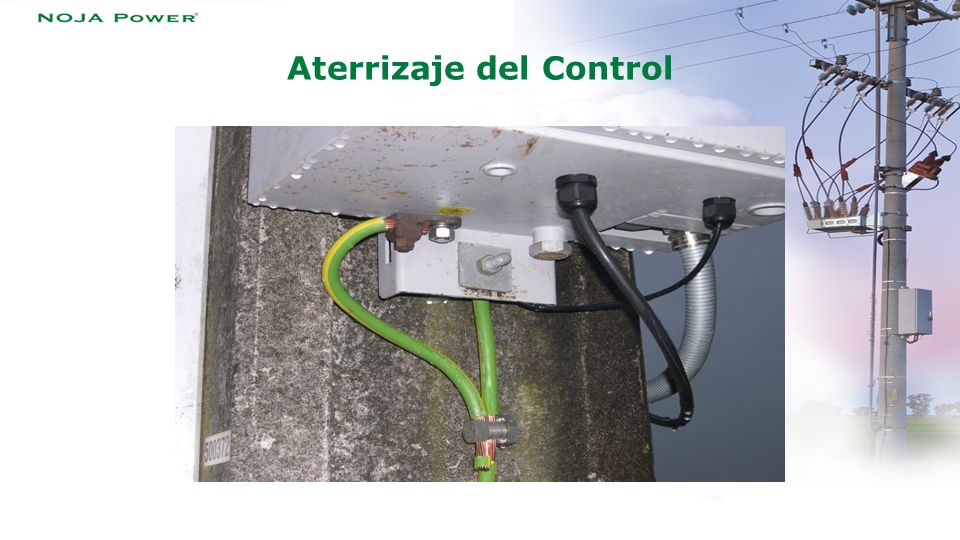

26 Aterrizaje del Control

27 Aterrizaje del Tanque

28 Malas Prácticas

29

30 Sin cubiertas antipajaros
Montaje inseguro del reconectador Conexión a tierra defectuosa

31 Conexión a tierra defectuosa
Control instalado arriba del tanque Punto de entrada no sellado apropiadamente

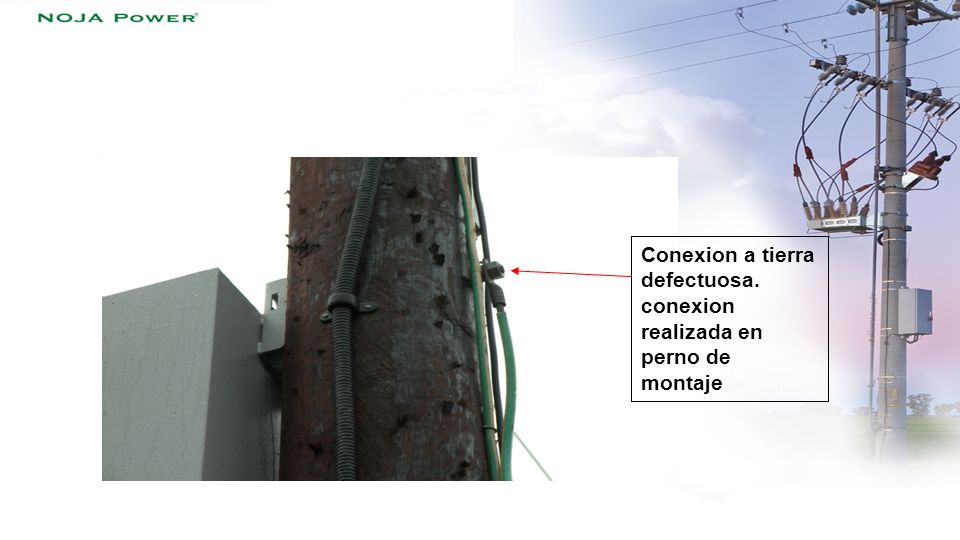

32 Conexion a tierra defectuosa. conexion realizada en perno de montaje
