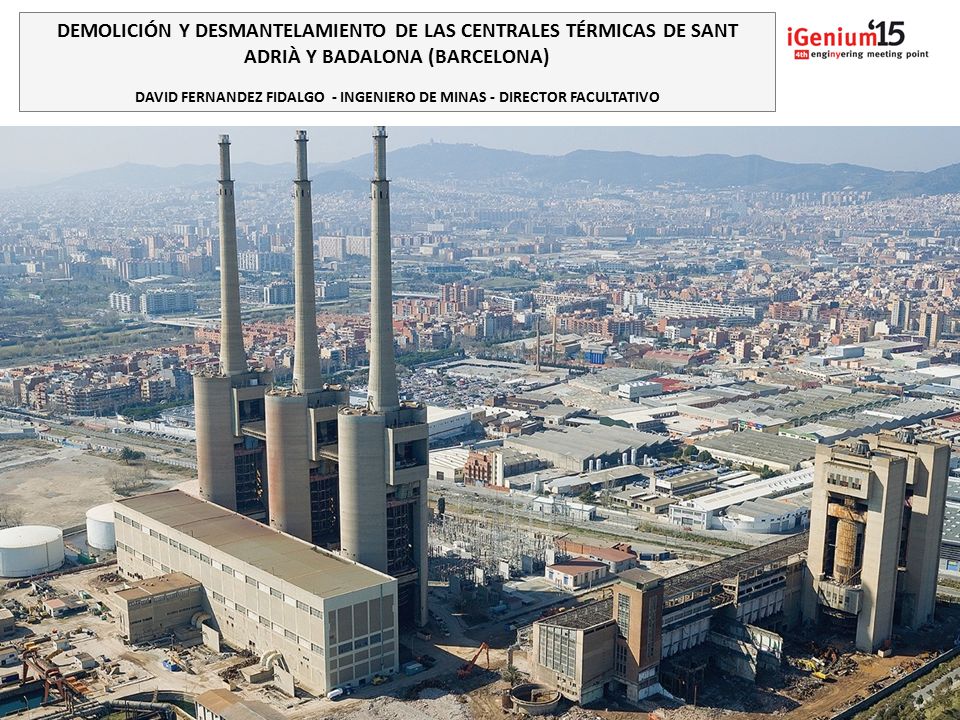

1 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CENTRALES TÉRMICAS DE SANT ADRIÀ Y BADALONA (BARCELONA) DAVID FERNANDEZ FIDALGO - INGENIERO DE MINAS - DIRECTOR FACULTATIVO

2 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA)
EN UN PERIODO DE 2 AÑOS SE REALIZÓ EN BARCELONA LA DEMOLICIÓN Y EL DESMANTELAMIENTO SIMULTANEO DE 3 CENTRALES TÉRMICAS (5 GRUPOS DE POTENCIA). LAS INTALACIONES SE SITUAN EN UNA PARCELA CON UNA SUPERFICIE DE M². DICHA ACTUACIÓN ES POR TAMAÑO LA MÁS IMPORTANTE REALIZADA EN ESPAÑA PROPIETARIO: ENDESA GENERACIÓN DESCRIPCION

3 CANTIDADES SIGNIFICATIVAS DE MATERIALES
DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA) CANTIDADES SIGNIFICATIVAS DE MATERIALES DATOS INSTALACIÓN

4 MAQUINARIA Y EQUIPOS DE TRABAJO
DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA) ORGANIZACIÓN OBRA 4 INGENIEROS 1 ARQUITECTO 2 TÉCNICOS DE PREVENCIÓN 6 ENCARGADOS 92 OFICIALES DEMOLICIÓN 5 MECÁNICOS 1 ELECTRICISTA 32 MAQUINISTAS OTROS OPERARIOS ENFERMERÍA, AMBULANCIA N° MED. TRABAJAD.: 130 N° MAX. TRABAJAD.: 200 18 MÁQUINAS DE DEMOLICIÓN (12 DE MÁS DE 30 Tn). 3 PLANTAS DE RECICLADO DURACIÓN OBRAS 20 M HORAS TOTALES: MAQUINARIA Y EQUIPOS DE TRABAJO CASE 800 2 KOMATSU 750 HITACHI 650. CATERPILLAR 345 LIEBHERR 954 FIAT KOBELCO 455 HYUNDAI 450 NEW HOLLAND-385 KOMATSU 340 FIAT KOBELCO EX255 NEW HOLLAND 340 NEW HOLLAND 6.6 2 BROKK 180 2 BROKK 90 NEW HOLLAND 270 Machacadoras TESAB y KLEEMAN MR 110 ZEVO y Criba POWER SCREEN modelo POWERGRID 800 para el proceso de reciclado. MAQUINARIA AUXILIAR: 10 Mini cargadoras. 2 Manipuladoras telescópicas. 3 Cestas telescópicas. 2 Compresores y 3 generadores. 1 Camión de bomberos para riego. 1 Tractor con grupo de riego. 1 Camión MAN de 4 ejes. 1 Motoniveladora 1 Rodillo

5 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA)

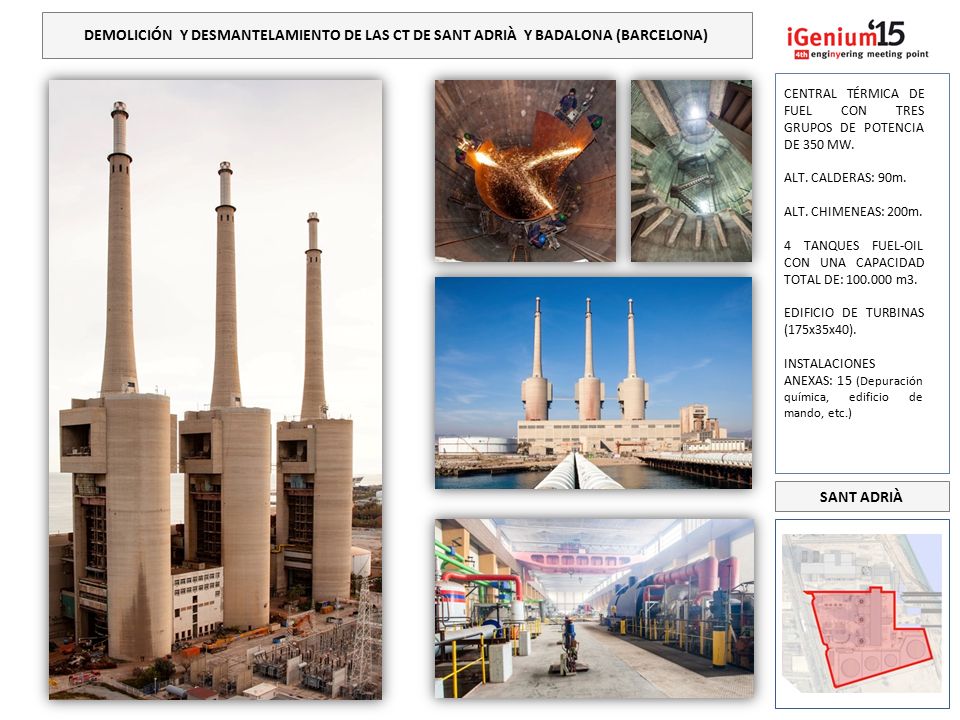

CENTRAL TÉRMICA DE FUEL CON TRES GRUPOS DE POTENCIA DE 350 MW. ALT. CALDERAS: 90m. ALT. CHIMENEAS: 200m. 4 TANQUES FUEL-OIL CON UNA CAPACIDAD TOTAL DE: m3. EDIFICIO DE TURBINAS (175x35x40). INSTALACIONES ANEXAS: 15 (Depuración química, edificio de mando, etc.) SANT ADRIÀ

6 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA)

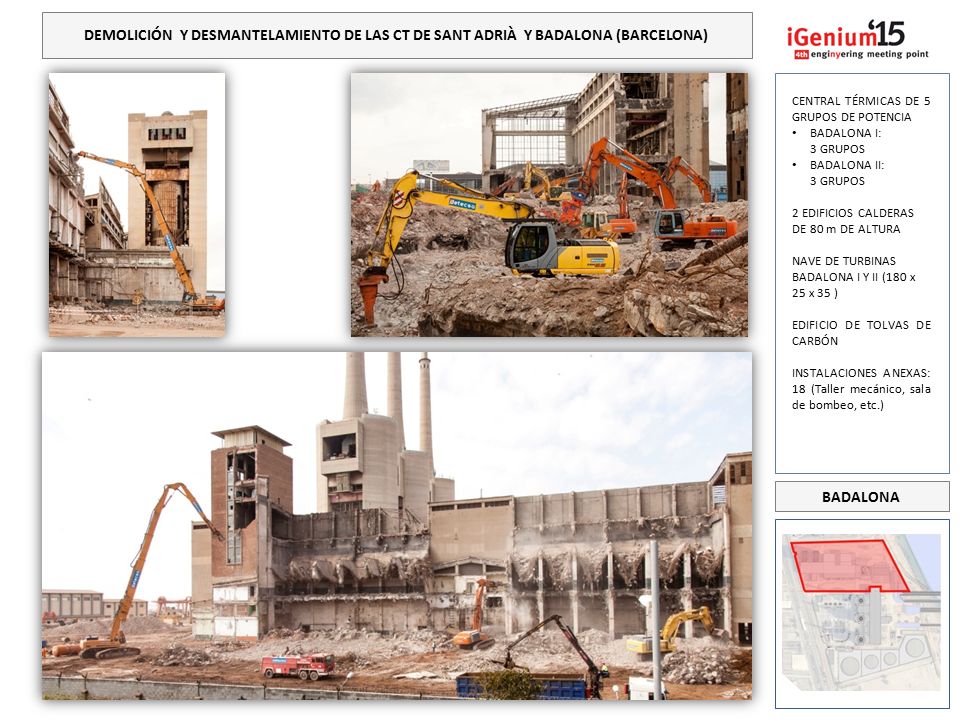

CENTRAL TÉRMICAS DE 5 GRUPOS DE POTENCIA BADALONA I: 3 GRUPOS BADALONA II: 2 EDIFICIOS CALDERAS DE 80 m DE ALTURA NAVE DE TURBINAS BADALONA I Y II (180 x 25 x 35 ) EDIFICIO DE TOLVAS DE CARBÓN INSTALACIONES ANEXAS: 18 (Taller mecánico, sala de bombeo, etc.) BADALONA

7 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA)

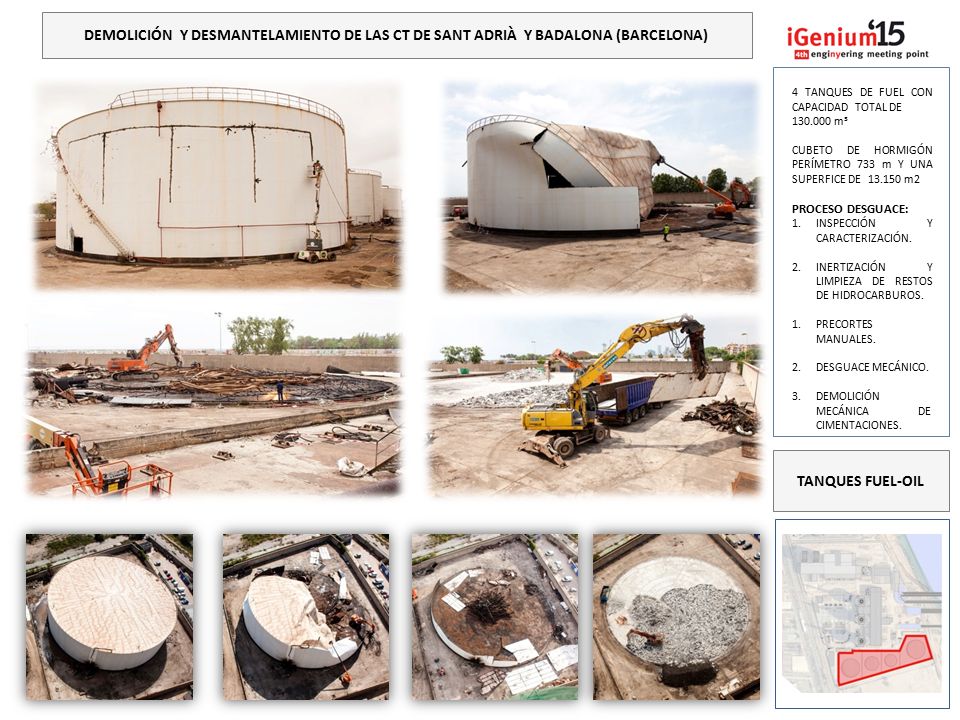

4 TANQUES DE FUEL CON CAPACIDAD TOTAL DE m³ CUBETO DE HORMIGÓN PERÍMETRO 733 m Y UNA SUPERFICE DE m2 PROCESO DESGUACE: INSPECCIÓN Y CARACTERIZACIÓN. INERTIZACIÓN Y LIMPIEZA DE RESTOS DE HIDROCARBUROS. PRECORTES MANUALES. DESGUACE MECÁNICO. DEMOLICIÓN MECÁNICA DE CIMENTACIONES. TANQUES FUEL-OIL

8 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA)

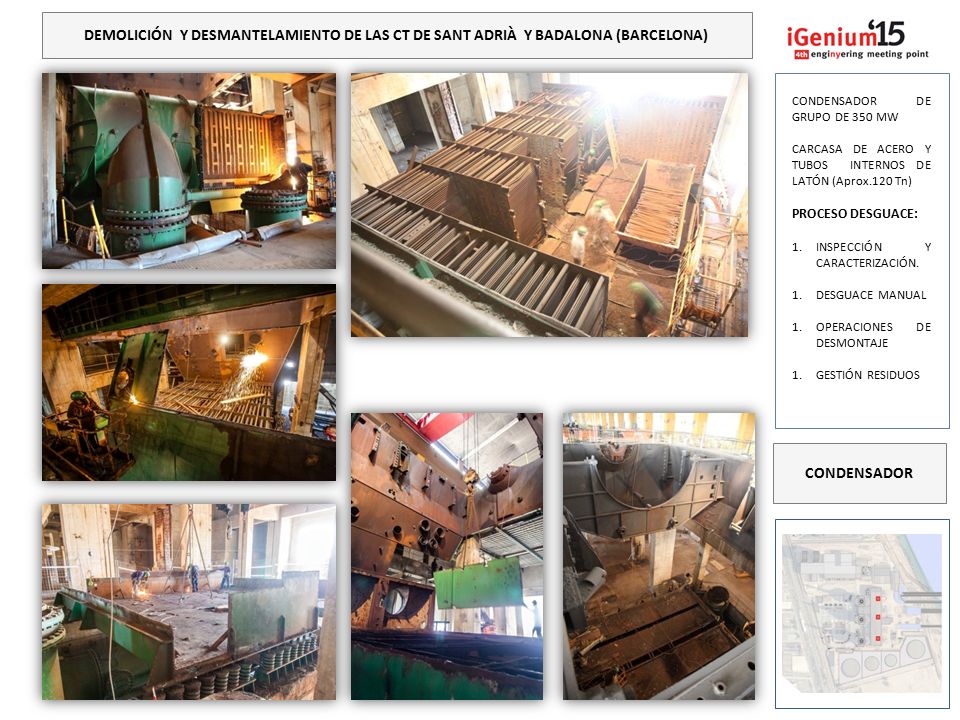

CONDENSADOR DE GRUPO DE 350 MW CARCASA DE ACERO Y TUBOS INTERNOS DE LATÓN (Aprox.120 Tn) PROCESO DESGUACE: INSPECCIÓN Y CARACTERIZACIÓN. DESGUACE MANUAL OPERACIONES DE DESMONTAJE GESTIÓN RESIDUOS CONDENSADOR

9 GENERADOR (ESTATOR + ROTOR)
DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA) GRUPO DE 350 MW GENERADOR: - ESTATOR ROTOR PROCESO DESGUACE: INSPECCIÓN Y CARACTERIZACIÓN DEL ESTADO. DESGUACE MANUAL PARCIAL IN SITU OPERACIONES DE DESMONTAJE. DESGUACE MECÁNICO. GESTIÓN RESIDUOS GENERADOR (ESTATOR + ROTOR)

10 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA)

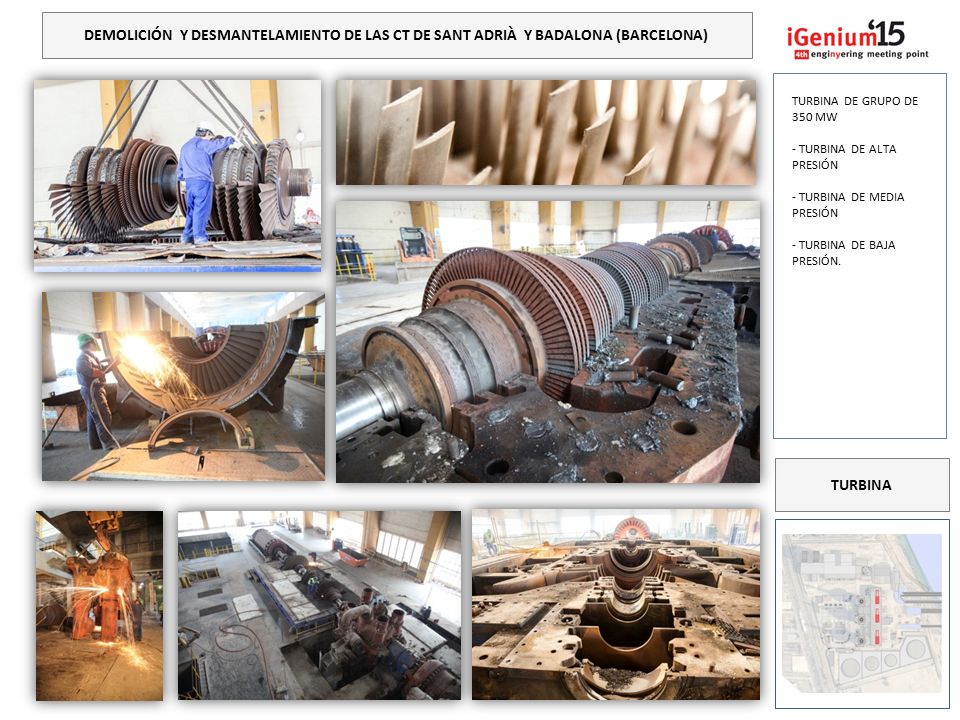

TURBINA DE GRUPO DE 350 MW TURBINA DE ALTA PRESIÓN TURBINA DE MEDIA PRESIÓN TURBINA DE BAJA PRESIÓN. TURBINA

11 DESMANTELAMIENTO CALDERA
DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA) ESTRUCTURA METÁLICA COLGADA DE 90m DE ALTURA PROCESO DE DESMONTAJE POR CAMBINACION DE TRABAJOS DE DESGUACE ASCENDENTES FASE 1. RETIRADA CALORIFUGADO, AISLAMIENTOS, FLUIDOS, ETC., Y APERTURA VENTANAS. VACIADO COMPLETO DE HACES DE TUBOS. DESGUACE DE PRECALENTADORES. DESGUACE DE EQUIPOS AUXILIARES. DESMANTELAMIENTO CALDERA

12 PARED DE AGUA, EQUIPOS AUX. Y ELEMENTOS ESTRUCTURALES
DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA) FASE 2. DESGUACE DE LA PARED DE AGUA DE LA CALDERA. DESGUACE PLATAFORMAS DE ACCESO Y ELEMENTOS DE SUJECCIÓN. DESGUACE CONDUCTO METALICO INTERIOR CHIMENEA. MONTAJE ESCALERAS ACCESO CAPUCHÓN EXTERIOR PARED DE AGUA, EQUIPOS AUX. Y ELEMENTOS ESTRUCTURALES

13 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA)

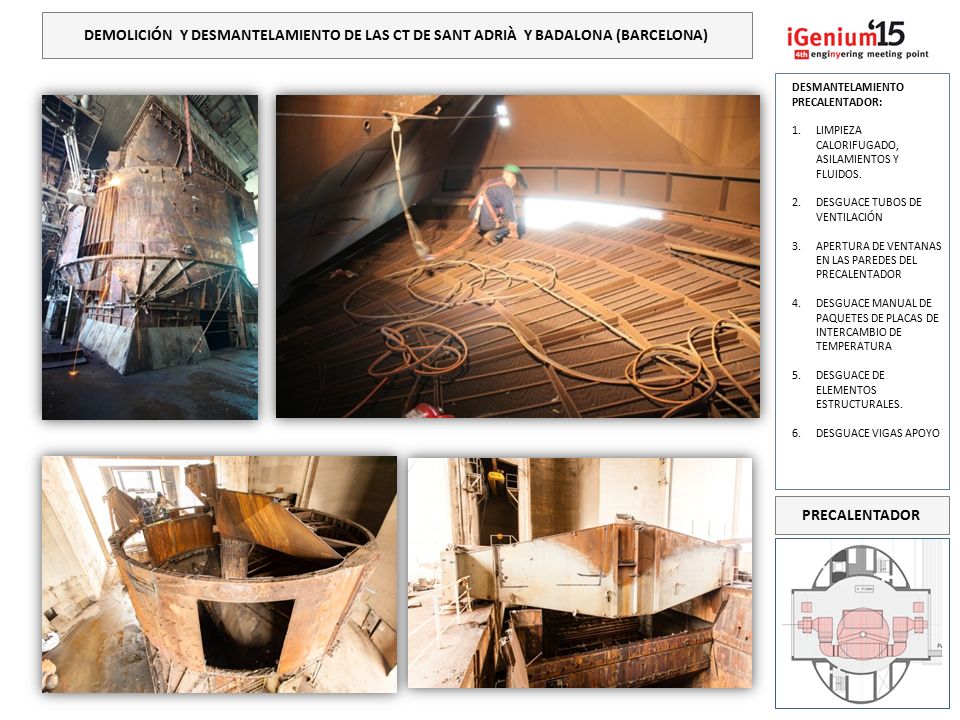

DESMANTELAMIENTO PRECALENTADOR: LIMPIEZA CALORIFUGADO, ASILAMIENTOS Y FLUIDOS. DESGUACE TUBOS DE VENTILACIÓN APERTURA DE VENTANAS EN LAS PAREDES DEL PRECALENTADOR DESGUACE MANUAL DE PAQUETES DE PLACAS DE INTERCAMBIO DE TEMPERATURA DESGUACE DE ELEMENTOS ESTRUCTURALES. DESGUACE VIGAS APOYO PRECALENTADOR

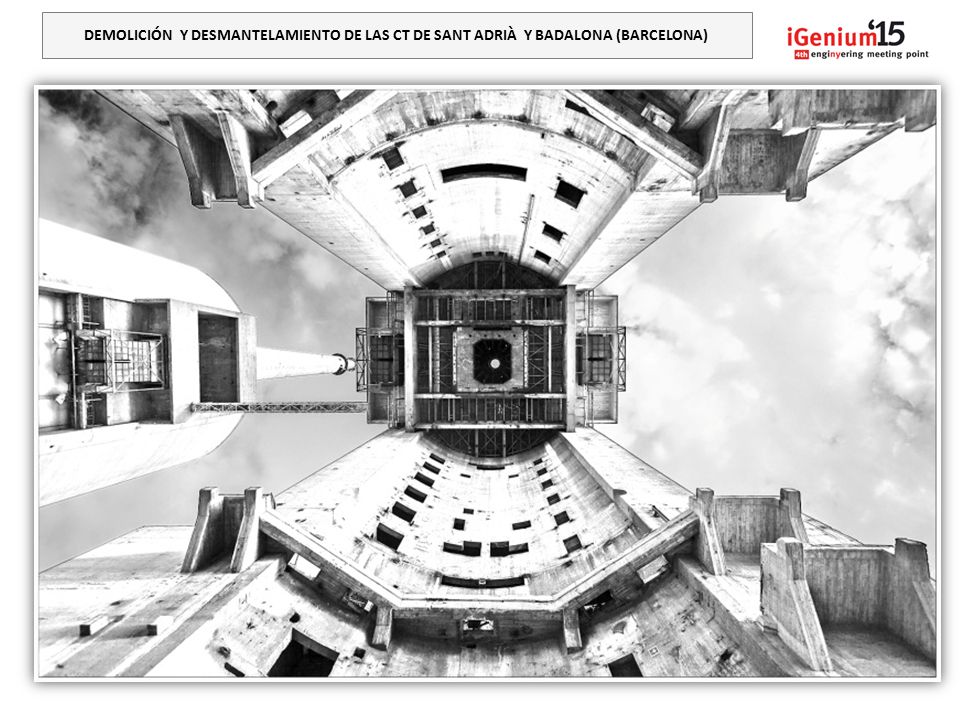

14 EDIFICIO CALDERAS BADALONA
DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA) 2 EDIFICIOS DE CALDERAS GEMELOS DE 80m ALT.. CALDERAS COLGADAS DESDE LA COTA +55 m. ESTRUCTURA DE HORMIGÓN ARMADO. PROCESO DE DEMOLICIÓN: DESMONTAJE Y DESGUACE MANUAL ASCENDENTE DE LA CALDERA MEDIANTE OXICORTE. DESMONTAJE DESCENDENTE MEDIANTE CORTE CON HILO DE DIAMANTE DE LA ESTRUCUTRA DE H.A. EDIFICIO CALDERAS BADALONA

15 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA)

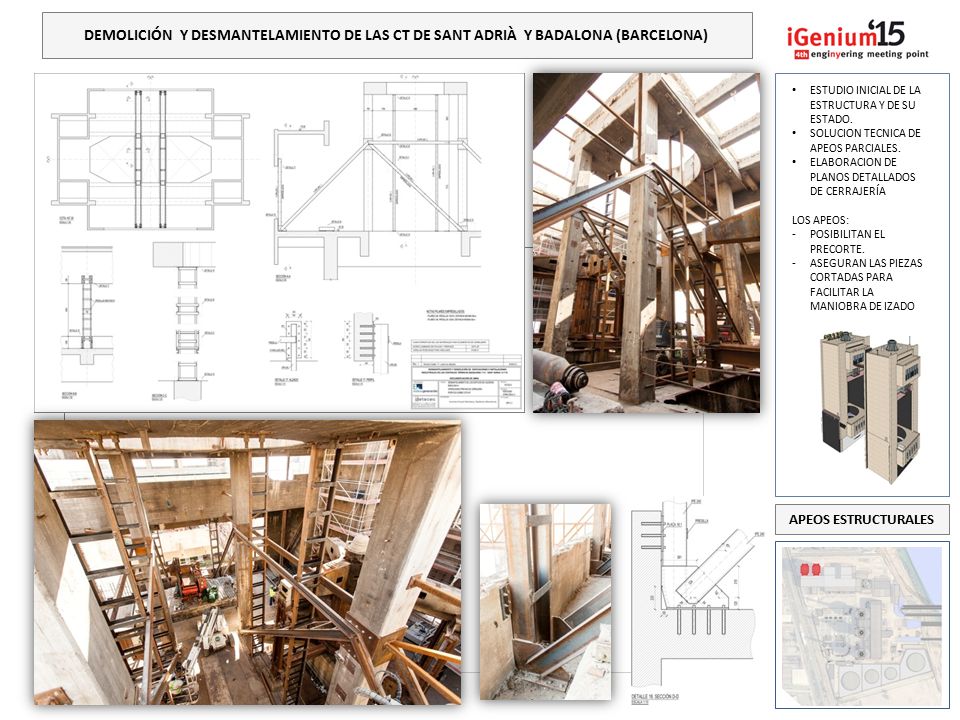

ESTUDIO INICIAL DE LA ESTRUCTURA Y DE SU ESTADO. SOLUCION TECNICA DE APEOS PARCIALES. ELABORACION DE PLANOS DETALLADOS DE CERRAJERÍA LOS APEOS: POSIBILITAN EL PRECORTE. ASEGURAN LAS PIEZAS CORTADAS PARA FACILITAR LA MANIOBRA DE IZADO APEOS ESTRUCTURALES

16 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA)

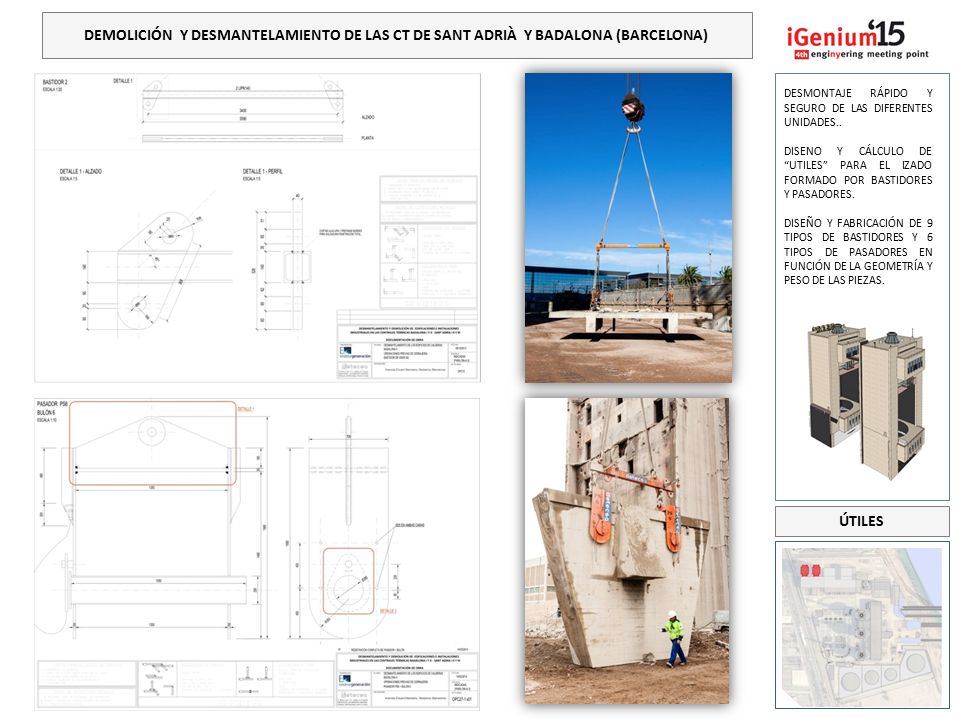

DESMONTAJE RÁPIDO Y SEGURO DE LAS DIFERENTES UNIDADES.. DISENO Y CÁLCULO DE “UTILES” PARA EL IZADO FORMADO POR BASTIDORES Y PASADORES. DISEÑO Y FABRICACIÓN DE 9 TIPOS DE BASTIDORES Y 6 TIPOS DE PASADORES EN FUNCIÓN DE LA GEOMETRÍA Y PESO DE LAS PIEZAS. ÚTILES

17 DESMONTAJE CALDERAS BDL
DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA) ELABORACIÓN DE MÁS DE 50 PLANOS DONDE SE INDICA: DESPIECE DE LA ESTRUCURA DE CADA CALDERA EN 158 UND. SECUENCIA DE DESMONTAJE DE LAS PIEZAS. “UTIL” A UTILIZAR EN FUNCION DEL PESO DE LA UNIDAD Y DE SU GEOMETRIA. POSICIÓN DE LA GRUA, PESO MAX. Y ZONA DE DESCARGA PESO TOTAL (Por Caldera): 7.202 Tn (Cota +27,00m - +80,00m) 2.285 Tn (Cota +0,00 m- +27,00 m) TOTAL: Tn. HA DESMONTAJE CALDERAS BDL

18 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA)

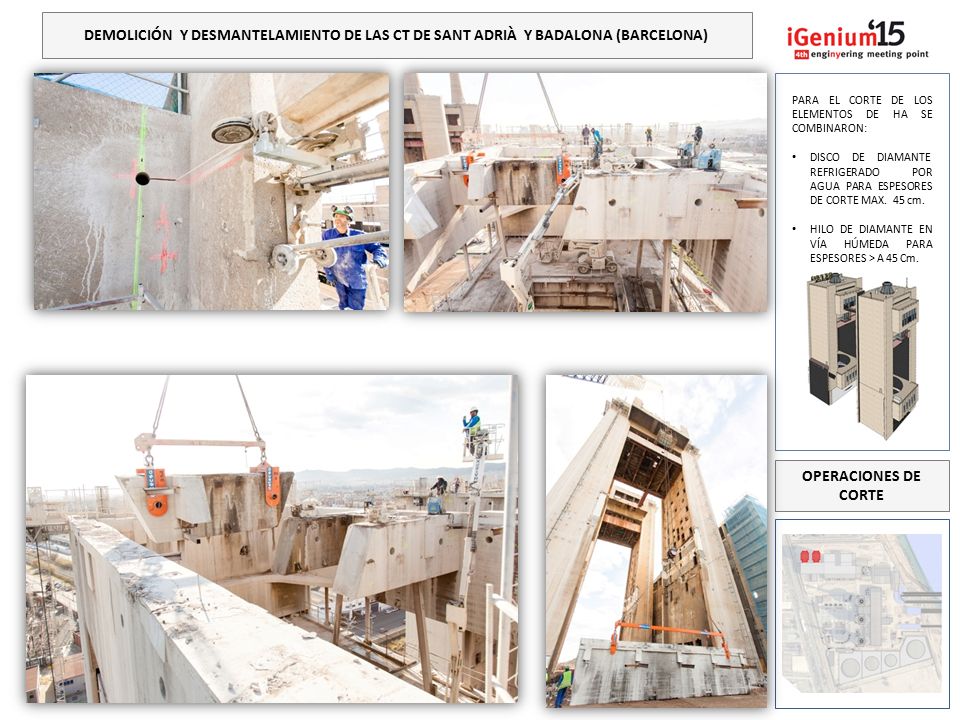

PARA EL CORTE DE LOS ELEMENTOS DE HA SE COMBINARON: DISCO DE DIAMANTE REFRIGERADO POR AGUA PARA ESPESORES DE CORTE MAX. 45 cm. HILO DE DIAMANTE EN VÍA HÚMEDA PARA ESPESORES > A 45 Cm. OPERACIONES DE CORTE

19 DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA)

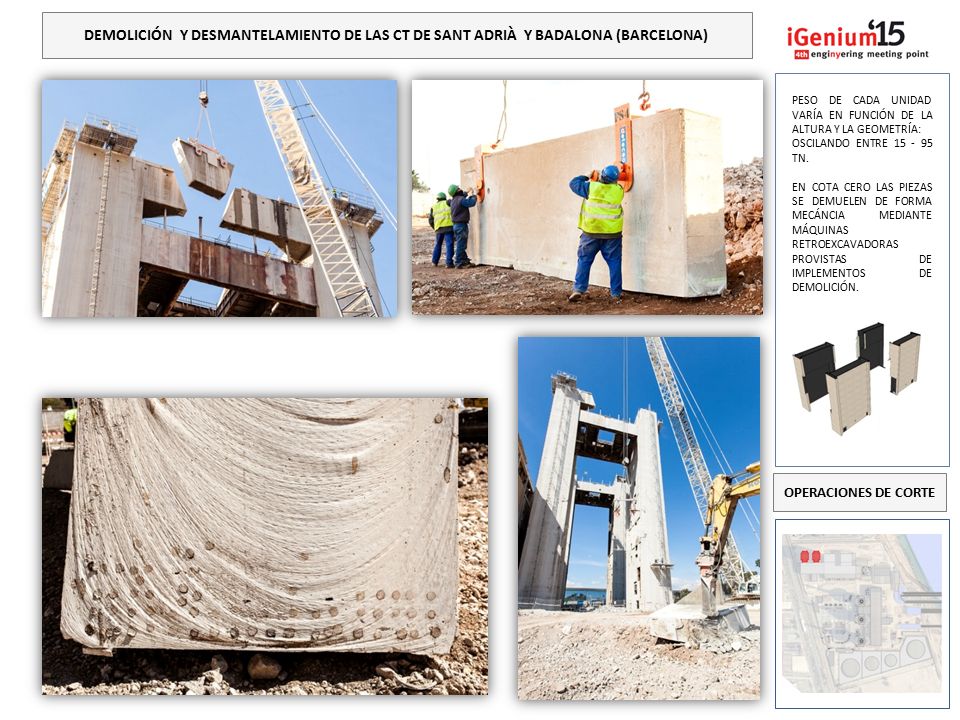

PESO DE CADA UNIDAD VARÍA EN FUNCIÓN DE LA ALTURA Y LA GEOMETRÍA: OSCILANDO ENTRE TN. EN COTA CERO LAS PIEZAS SE DEMUELEN DE FORMA MECÁNCIA MEDIANTE MÁQUINAS RETROEXCAVADORAS PROVISTAS DE IMPLEMENTOS DE DEMOLICIÓN. OPERACIONES DE CORTE

20 OPERACIONES DE RECICLADO
DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA) PRÁCTICAMENTE EL 95% DE LOS RSD’S SE RECICLARON PARA SU REUTILITACIÓN COMO MATERIAL DE RELLENO. PROCESO DE RECICLADO: Caracterización y clasificación. Separación de residuos peligrosos. Segregación de materiales valorizables e inertes no cerámicos. Acopio y separación inicial del acero de armaduras (retroexcavadoras + implementos dem.) Procesamiento del escombro mediante plantas móviles de machaqueo. Extendido, nivelación y compactado del material. Carga y gestión de los escombros no aptos para relleno. OPERACIONES DE RECICLADO

21 OPERACIONES DE RECICLADO
DEMOLICIÓN Y DESMANTELAMIENTO DE LAS CT DE SANT ADRIÀ Y BADALONA (BARCELONA) OPERACIONES DE RECICLADO
