1 Lanzamiento Mundial Cubiculo de Control y comunicación RC15

2 La Red del Futuro Dos sentidos de Flujo de Potencia
Comunicación disponible en todos los equipos de la Red Todos los equipos sincronizados en el tiempo Operaciones de Micro Red sin Interrupciones Almacenamiento de energia – mejor Localizacion / aislamiento de fallas y restauración de servicio. FLISR (Fault location isolation and service restoration) Optima reconfiguración de la Red Reconfiguración Dinámica de protecciones y automatización. Sincro- fasores Manejo de Muchos Datos Grid of the future covers many areas. Example of the many of the topics covered directly related to MV networks. Will discuss these in detail latter.

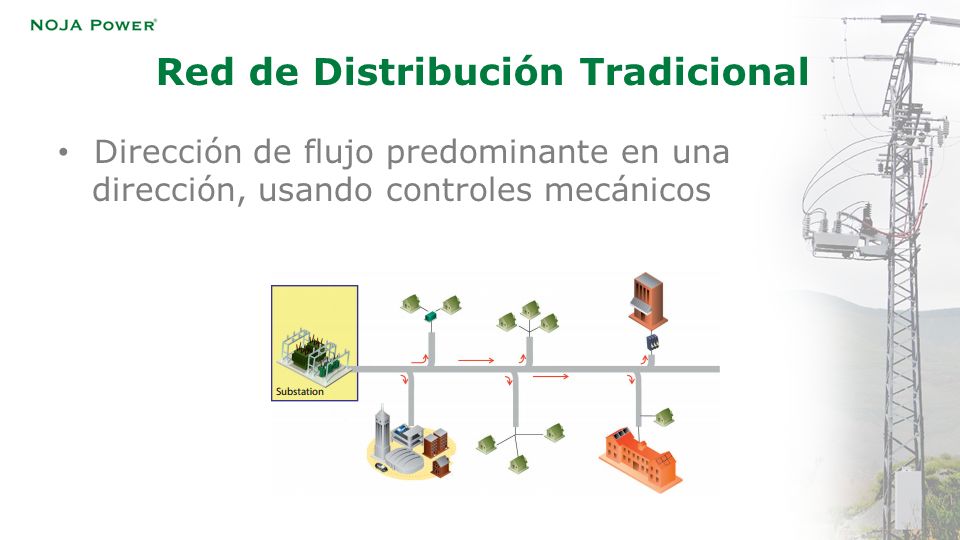

3 Red de Distribución Tradicional
Dirección de flujo predominante en una dirección, usando controles mecánicos

4 Red de Distribución - Futura

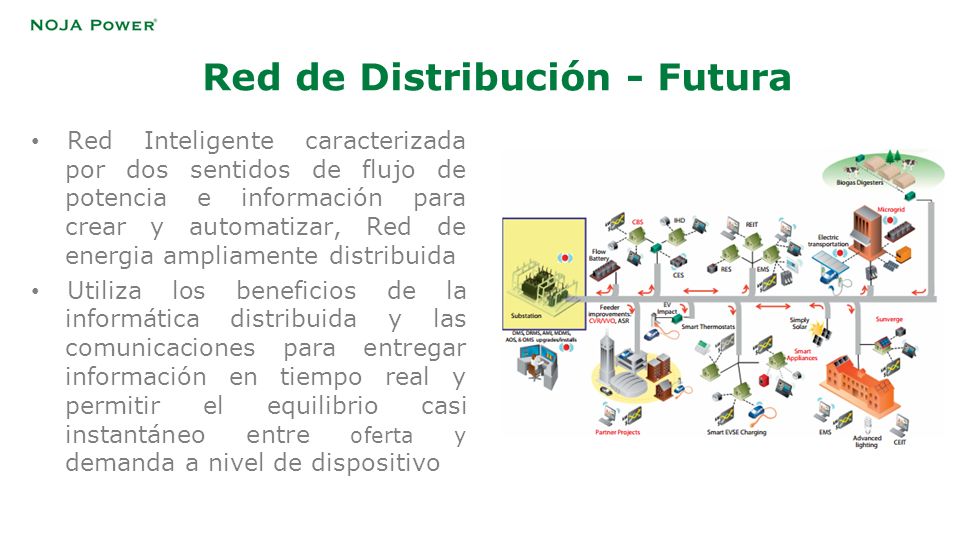

Red Inteligente caracterizada por dos sentidos de flujo de potencia e información para crear y automatizar, Red de energia ampliamente distribuida Utiliza los beneficios de la informática distribuida y las comunicaciones para entregar información en tiempo real y permitir el equilibrio casi instantáneo entre oferta y demanda a nivel de dispositivo Point out some of the key features.

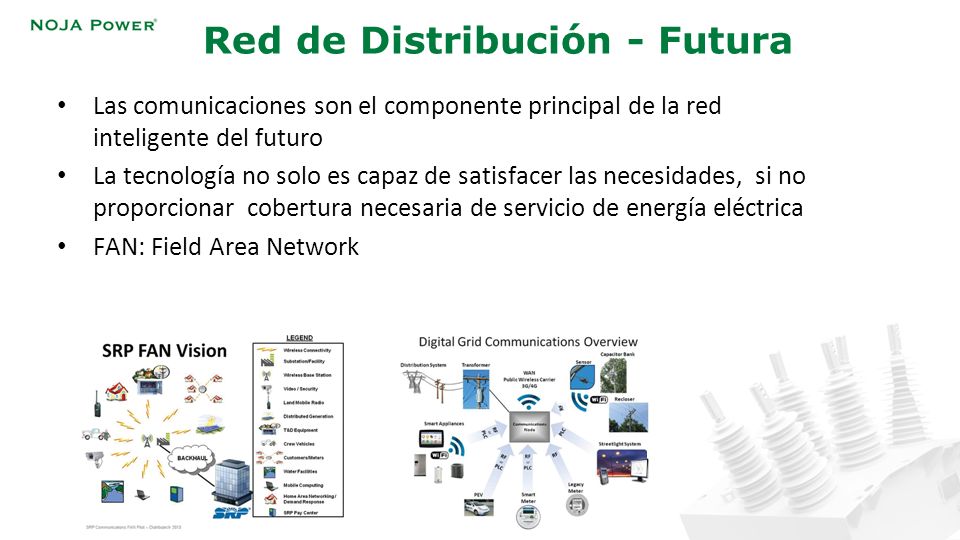

5 Red de Distribución - Futura
Las comunicaciones son el componente principal de la red inteligente del futuro La tecnología no solo es capaz de satisfacer las necesidades, si no proporcionar cobertura necesaria de servicio de energía eléctrica FAN: Field Area Network Field area network: Based on a open technology platform that uses industry standards: Example: Wireless Lan, 3G/4G, meshed radios, Wimax, powerline carrier Allows the interoperability of many different types of devices on the network.

6 Red de Distribución - Futura
¿Qué se logra con comunicación y sincronización de tiempo exacto? Optima configuración de la Red Una red de equipos capaces de interactuar con los demás en lugar de hacer de forma independiente Localización/aislamiento de fallas y Restauración de servicio –fault location isolation and service restoration (FLISR) High level automation and protection features now rely on a network of devices rather than an individual device. Devices such as reclosers can now interoperate in terms of a distributed system and also be controlled in automated schemes for a central location. The communications platforms are available to support both centralised and distributed systems.

7 Red de Distribución - Futura

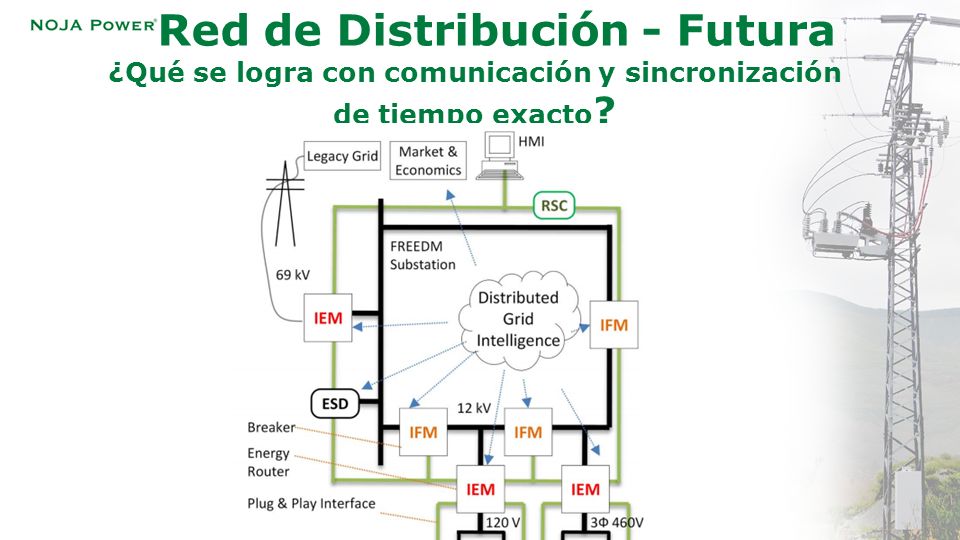

¿Qué se logra con comunicación y sincronización de tiempo exacto? Another example of how communications opens up the interactions on the network IFM: intelligent fault management (IFM): Reclosers IEM: intelligent energy management (IEM): Provide solutions for managing energy consumption and costs. Both from consumer through to MV network and beyond. ESD: Energy storage device RSC: Reliable and Secure Communication (RSC)  Intelligent fault management and intelligent energy management can both interact and function on the same communications channel to provide optimum energy efficiency at the same time as providing optimum protection coverage.

8 Red de Distribución - Futura

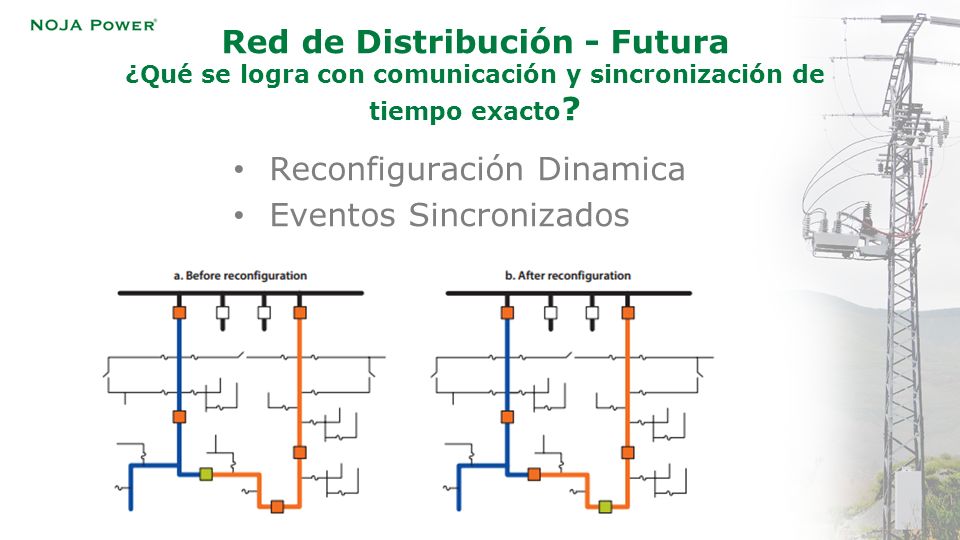

¿Qué se logra con comunicación y sincronización de tiempo exacto? Reconfiguración Dinamica Eventos Sincronizados In this example the bottom segment automatically modified to improve the network efficiency or reduce peak loading. The combination of accurate time and communications allows immediate retrieval of synchronised events from all devices on the network

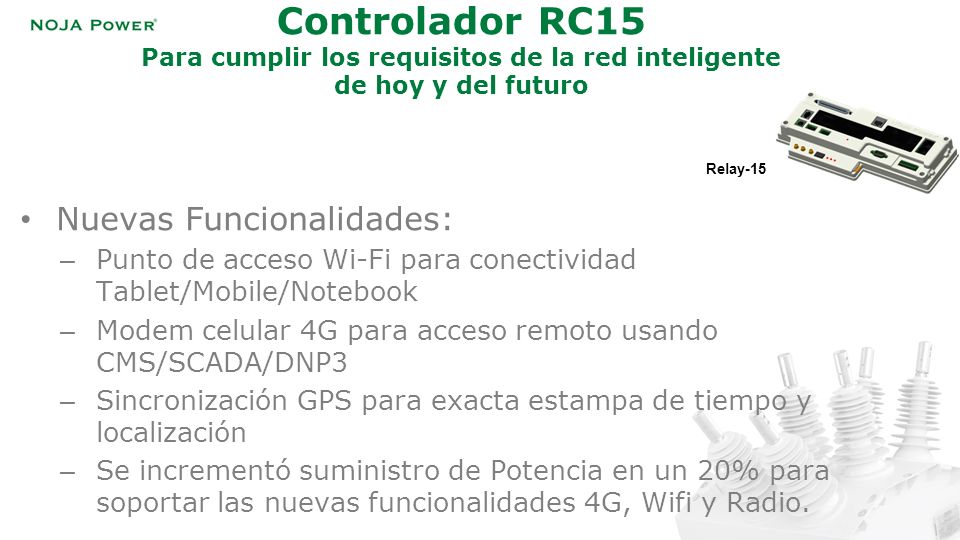

9 Controlador RC15 Para cumplir los requisitos de la red inteligente de hoy y del futuro
Relay-15 Nuevas Funcionalidades: Punto de acceso Wi-Fi para conectividad Tablet/Mobile/Notebook Modem celular 4G para acceso remoto usando CMS/SCADA/DNP3 Sincronización GPS para exacta estampa de tiempo y localización Se incrementó suministro de Potencia en un 20% para soportar las nuevas funcionalidades 4G, Wifi y Radio.

10 RC15 Que proporciona la nueva funcionalidad?

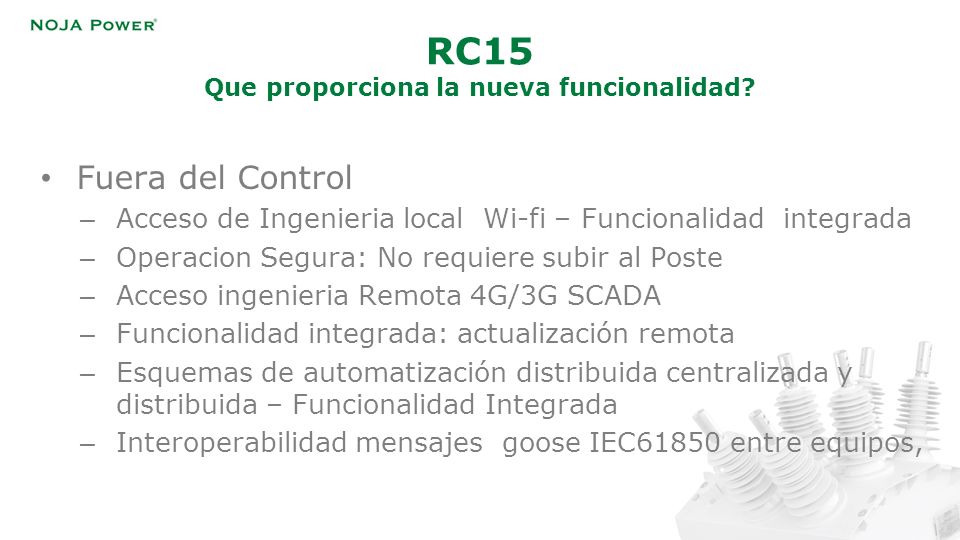

Fuera del Control Acceso de Ingenieria local Wi-fi – Funcionalidad integrada Operacion Segura: No requiere subir al Poste Acceso ingenieria Remota 4G/3G SCADA Funcionalidad integrada: actualización remota Esquemas de automatización distribuida centralizada y distribuida – Funcionalidad Integrada Interoperabilidad mensajes goose IEC61850 entre equipos,

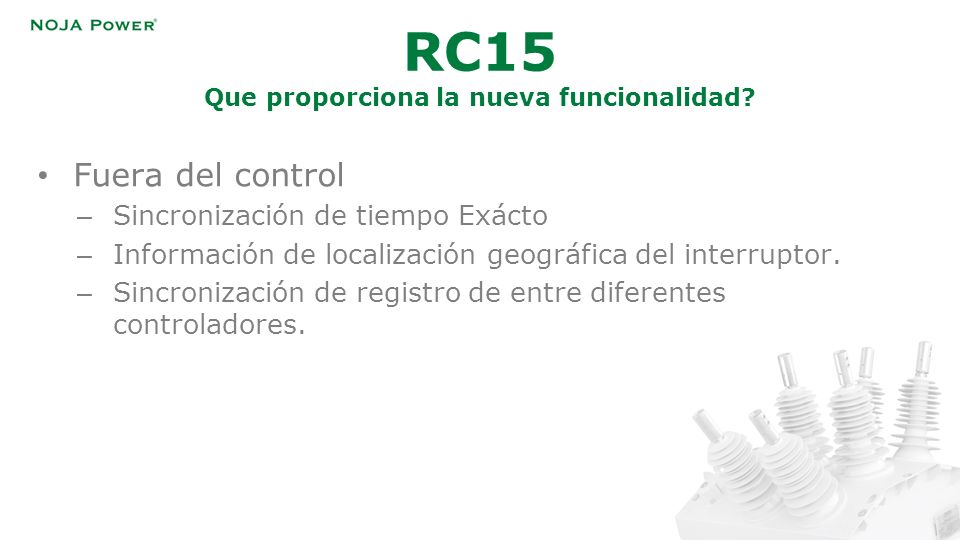

11 RC15 Que proporciona la nueva funcionalidad?
Fuera del control Sincronización de tiempo Exácto Información de localización geográfica del interruptor. Sincronización de registro de entre diferentes controladores.

12 RC15 Que proporciona la nueva funcionalidad?

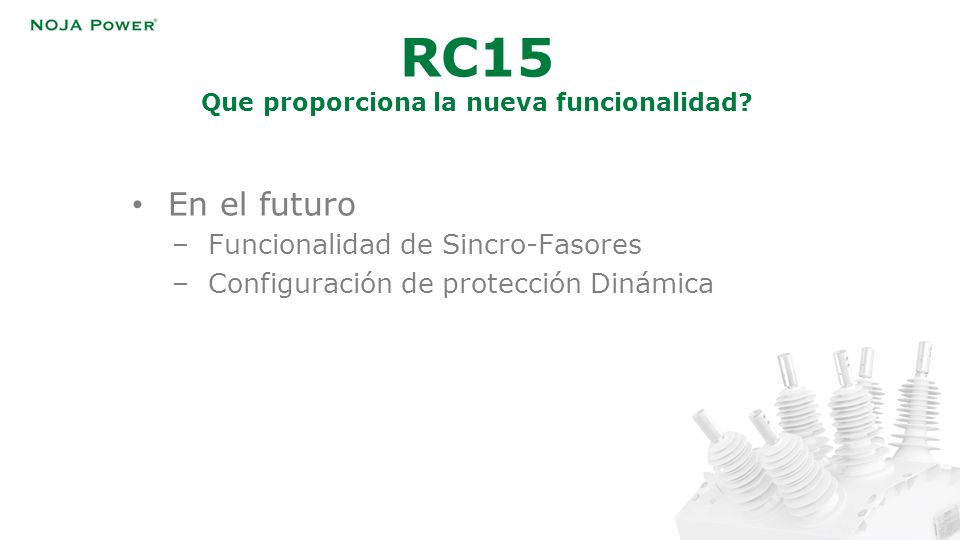

En el futuro Funcionalidad de Sincro-Fasores Configuración de protección Dinámica

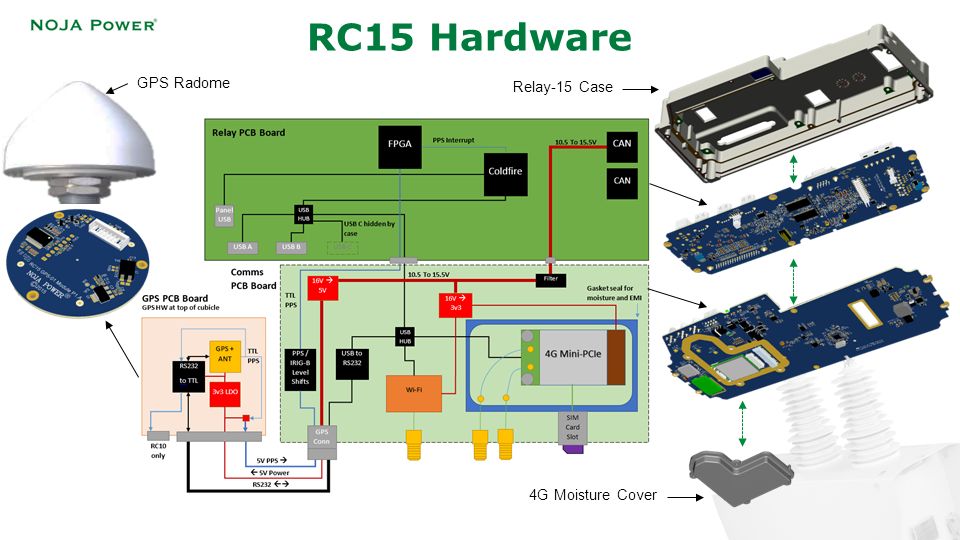

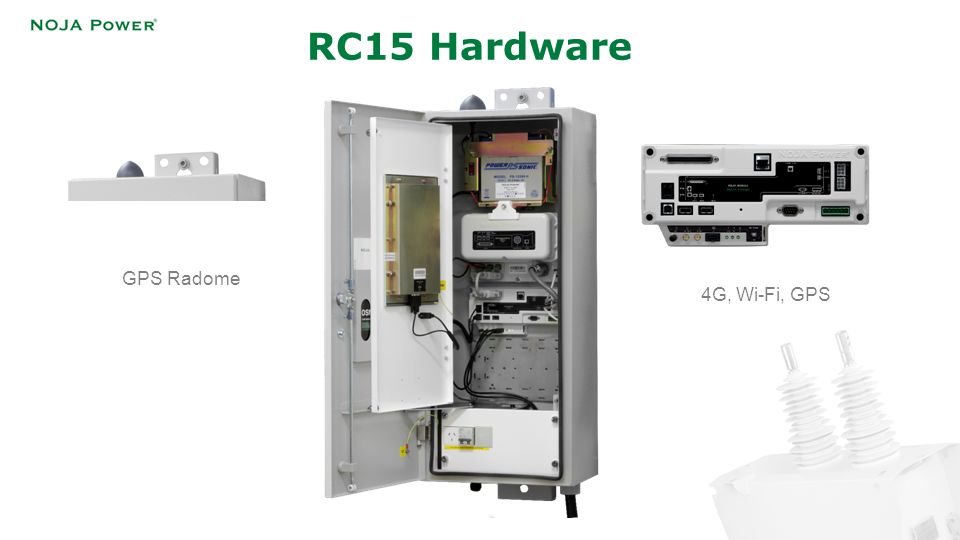

13 RC15 Hardware GPS Radome 4G, Wi-Fi, GPS LEDS indicate:
Left: Wi-fi flash when operating normally Mid: 4G No module LED not lit Module available but not connected to network LED flash once per second Module available but and connected to network LED flash twice per second GPS: GPS not connected or no satellites available, LED not lit If GPS tracking satellites then flash once per second

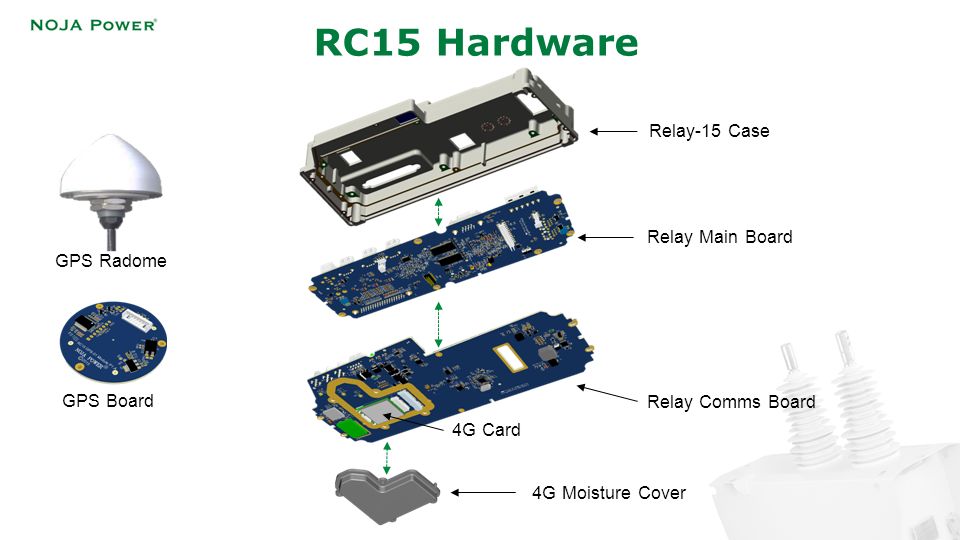

14 RC15 Hardware Relay-15 Case Relay Main Board GPS Radome GPS Board
Relay Comms Board 4G Card 4G Moisture Cover

15 RC15 Hardware GPS Radome Relay-15 Case 4G Moisture Cover

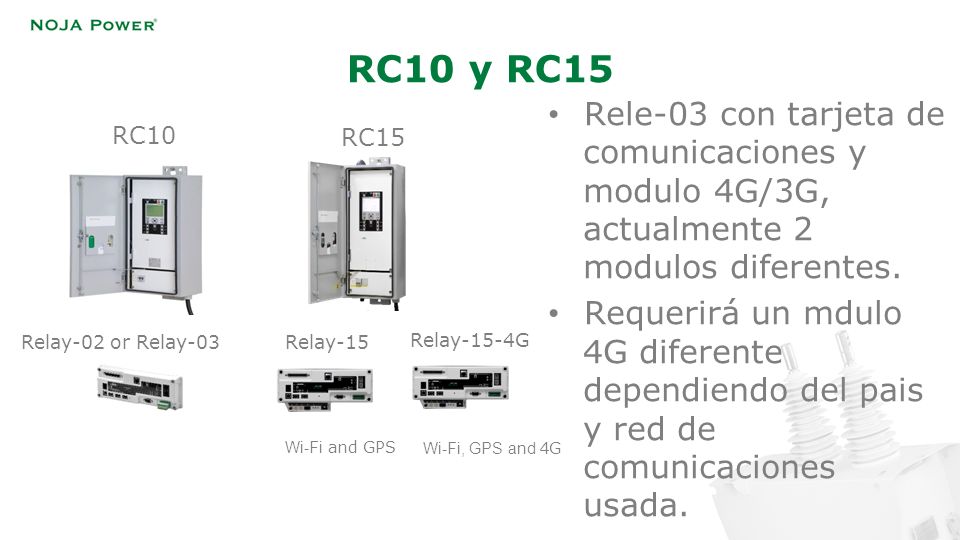

16 RC10 y RC15 Rele-03 con tarjeta de comunicaciones y modulo 4G/3G, actualmente 2 modulos diferentes. Requerirá un mdulo 4G diferente dependiendo del pais y red de comunicaciones usada. RC10 RC15 Relay-02 or Relay-03 Relay-15 Relay-15-4G Wi-Fi and GPS Wi-Fi, GPS and 4G Relay 03 base relay replacement for Relay 02 (Same features). Relay 03 with Comms board provides WiFi and GPS capability (GPS uses the external Radome Antenna). Cost difference of RC15 in relation to RC10????? Need to have on hand in case the question comes up. Should be presented as a percentage. Can also indicate it is comparable to the difference in price between a Ipad with and without 4G capability

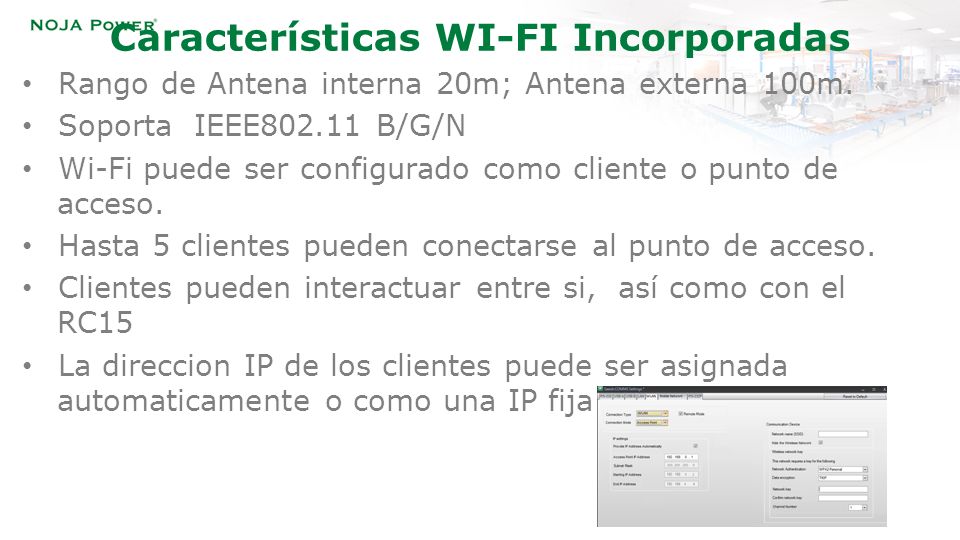

17 Características WI-FI Incorporadas
Rango de Antena interna 20m; Antena externa 100m.  Soporta IEEE B/G/N Wi-Fi puede ser configurado como cliente o punto de acceso. Hasta 5 clientes pueden conectarse al punto de acceso. Clientes pueden interactuar entre si, así como con el RC15 La direccion IP de los clientes puede ser asignada automaticamente o como una IP fija

18 Características WI-FI Incorporadas

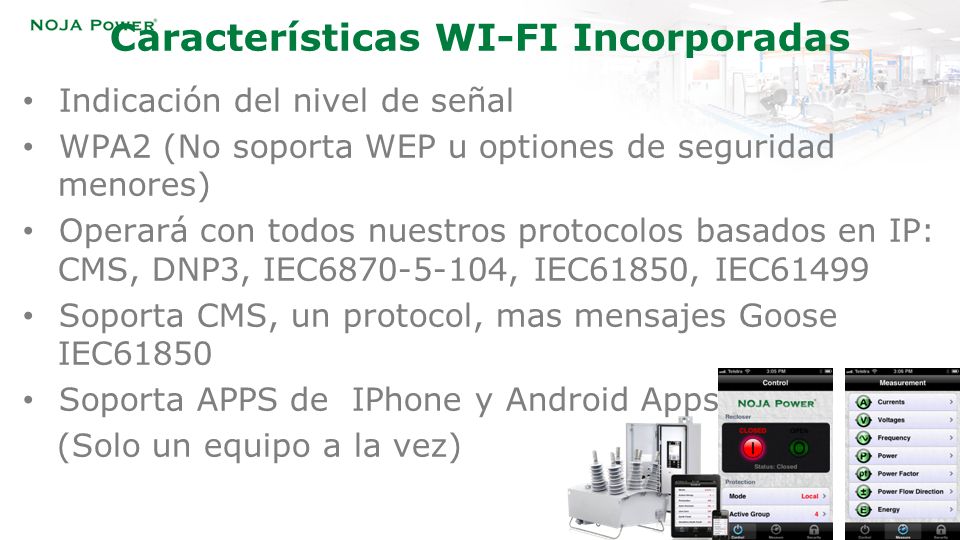

Indicación del nivel de señal WPA2 (No soporta WEP u optiones de seguridad menores) Operará con todos nuestros protocolos basados en IP: CMS, DNP3, IEC , IEC61850, IEC61499 Soporta CMS, un protocol, mas mensajes Goose IEC61850 Soporta APPS de IPhone y Android Apps (Solo un equipo a la vez) Throughput of data: Wi-Fi (20MB file) From Relay to PC: Max Approx 2Mbps From PC to Relay 1.2Mbps

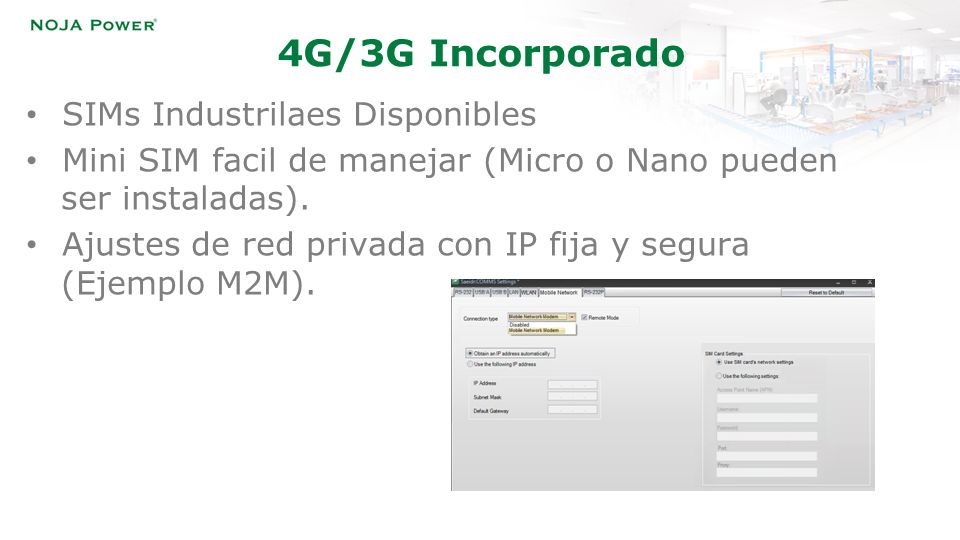

19 4G/3G Incorporado SIMs Industrilaes Disponibles
Mini SIM facil de manejar (Micro o Nano pueden ser instaladas). Ajustes de red privada con IP fija y segura (Ejemplo M2M). M2M (Machine to machine) covered by Alan

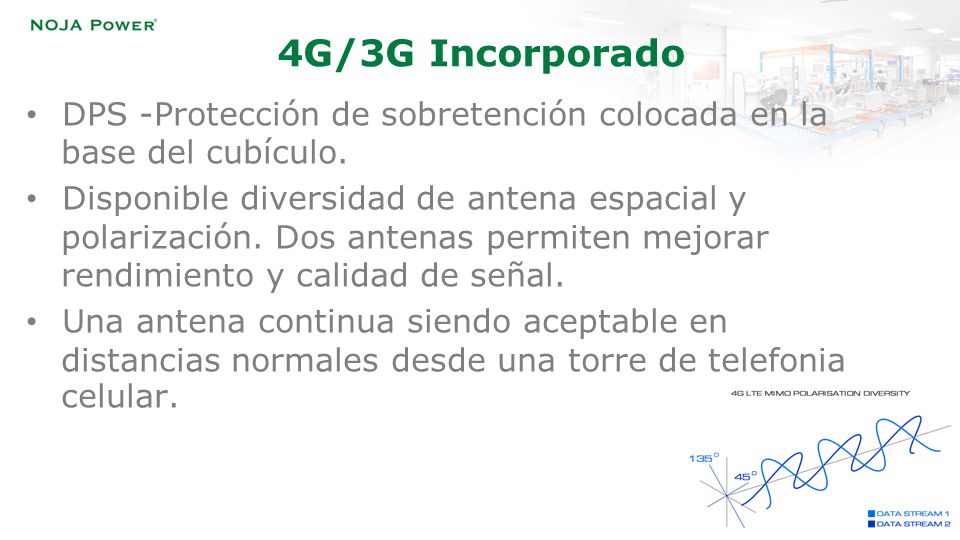

20 4G/3G Incorporado DPS -Protección de sobretención colocada en la base del cubículo. Disponible diversidad de antena espacial y polarización. Dos antenas permiten mejorar rendimiento y calidad de señal. Una antena continua siendo aceptable en distancias normales desde una torre de telefonia celular.

21 4G/3G Incorporado Operará con todos los protocolos basados en IP

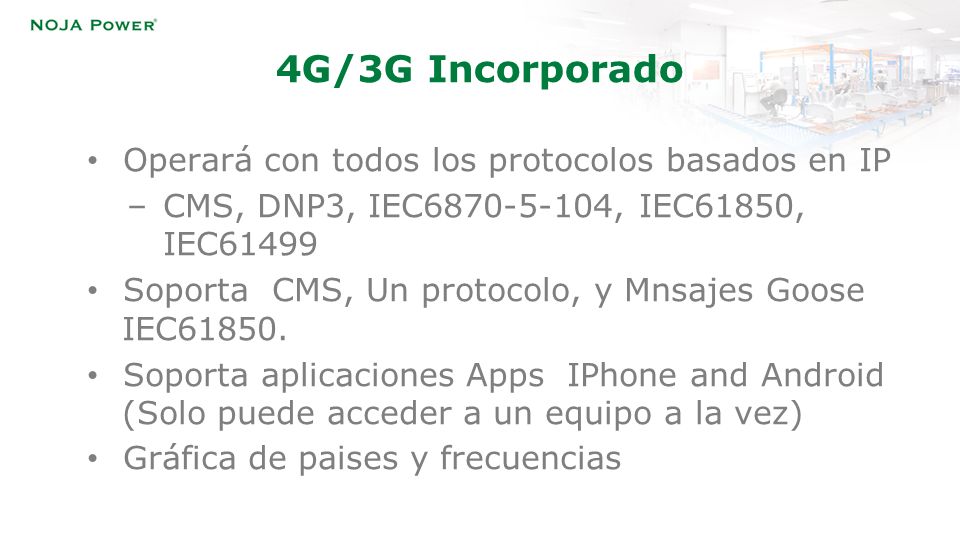

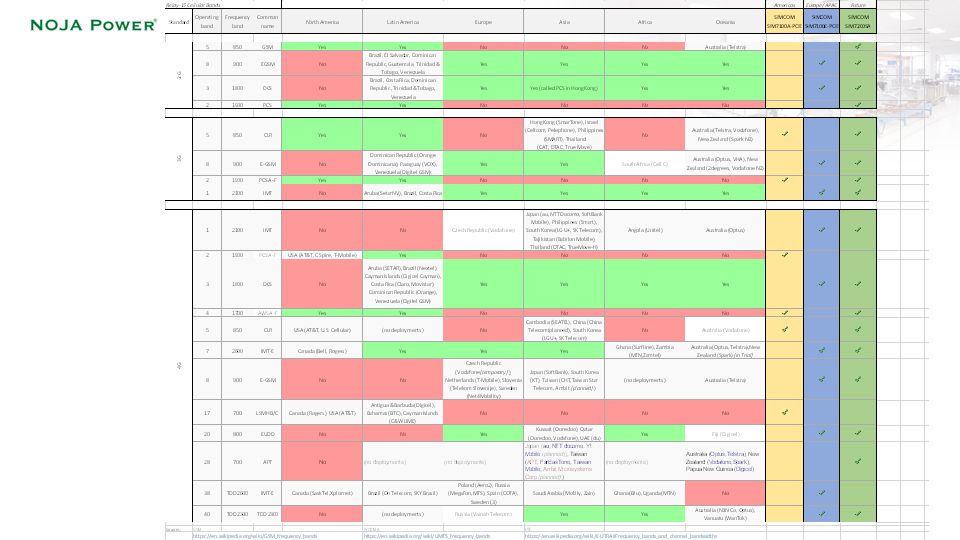

CMS, DNP3, IEC , IEC61850, IEC61499 Soporta CMS, Un protocolo, y Mnsajes Goose IEC61850. Soporta aplicaciones Apps IPhone and Android (Solo puede acceder a un equipo a la vez) Gráfica de paises y frecuencias Throughput of data: 4G (20MB file) From Relay to PC: Max Approx 315Kbps From PC to Relay 650Kbps

22

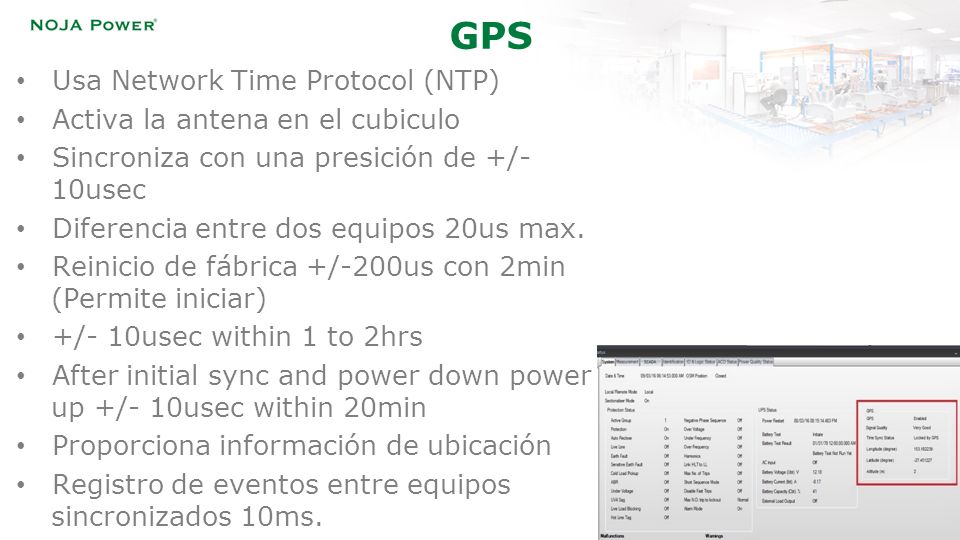

23 GPS Usa Network Time Protocol (NTP) Activa la antena en el cubiculo
Sincroniza con una presición de +/- 10usec Diferencia entre dos equipos 20us max. Reinicio de fábrica +/-200us con 2min (Permite iniciar) +/- 10usec within 1 to 2hrs After initial sync and power down power up +/- 10usec within 20min Proporciona información de ubicación Registro de eventos entre equipos sincronizados 10ms. The NTP Supports many protocols including IRIG and Ethernet, but only if enabled, To enable Ethernet we would have to specify an NTP Server to listen to as an option in CMS.

24 Actualizacion Suministro de Potencia
Transformador de 170VA mejora el soporte en terminos de suministro potencia Capacidad del sistema de potencia aumento en un 20%. Nuevo cable entre SIM y Relay para mejorar los requerimientos de transferencia de potencia,

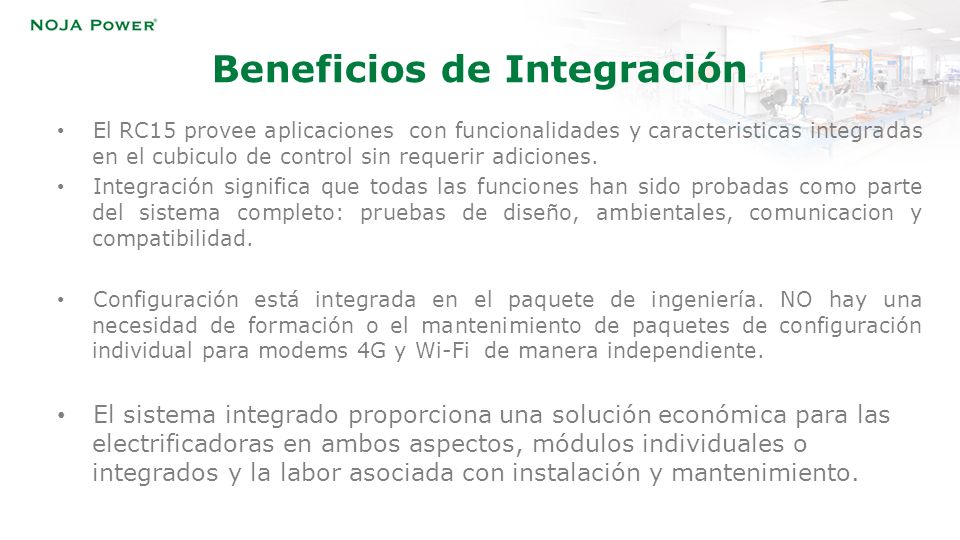

25 Beneficios de Integración
El RC15 provee aplicaciones con funcionalidades y caracteristicas integradas en el cubiculo de control sin requerir adiciones. Integración significa que todas las funciones han sido probadas como parte del sistema completo: pruebas de diseño, ambientales, comunicacion y compatibilidad. Configuración está integrada en el paquete de ingeniería. NO hay una necesidad de formación o el mantenimiento de paquetes de configuración individual para modems 4G y Wi-Fi de manera independiente. El sistema integrado proporciona una solución económica para las electrificadoras en ambos aspectos, módulos individuales o integrados y la labor asociada con instalación y mantenimiento.

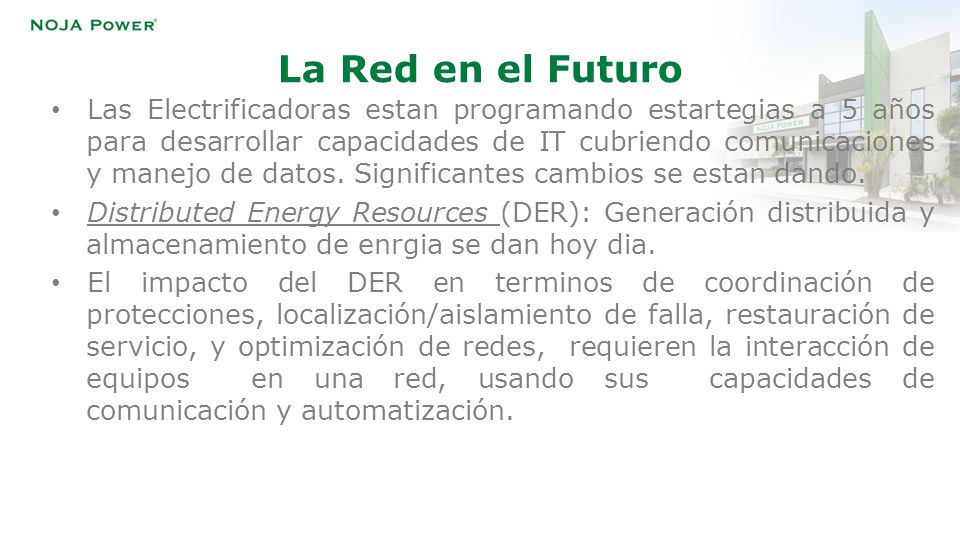

26 La Red en el Futuro Las Electrificadoras estan programando estartegias a 5 años para desarrollar capacidades de IT cubriendo comunicaciones y manejo de datos. Significantes cambios se estan dando. Distributed Energy Resources (DER): Generación distribuida y almacenamiento de enrgia se dan hoy dia. El impacto del DER en terminos de coordinación de protecciones, localización/aislamiento de falla, restauración de servicio, y optimización de redes, requieren la interacción de equipos en una red, usando sus capacidades de comunicación y automatización. Big Data: Data sets that may be analysed computationally to reveal patterns, trends, and associations. Becoming extremely valuable in many aspects such as peak minimisation strategies through to electrical network optimisation. Inverters from all forms of DER’s introduce new issues such as fault currents limited to the load current result in significant protection co-ordination issues. Inverters also introduce significant harmonics. Both of these issues can be resolved through monitoring (communications and automation)

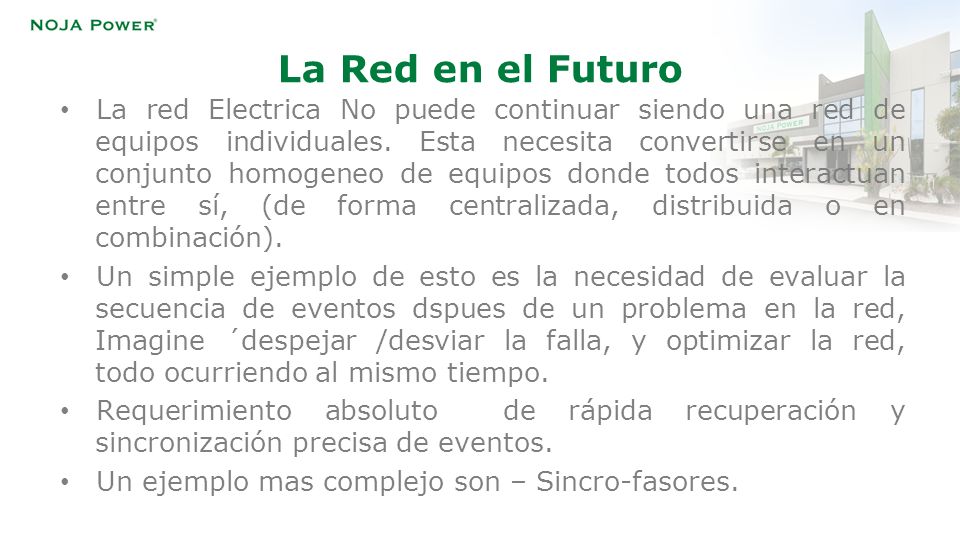

27 La Red en el Futuro La red Electrica No puede continuar siendo una red de equipos individuales. Esta necesita convertirse en un conjunto homogeneo de equipos donde todos interactuan entre sí, (de forma centralizada, distribuida o en combinación). Un simple ejemplo de esto es la necesidad de evaluar la secuencia de eventos dspues de un problema en la red, Imagine ´despejar /desviar la falla, y optimizar la red, todo ocurriendo al mismo tiempo. Requerimiento absoluto de rápida recuperación y sincronización precisa de eventos. Un ejemplo mas complejo son – Sincro-fasores. Big Data: Data sets that may be analysed computationally to reveal patterns, trends, and associations. Becoming extremely valuable in many aspects such as peak minimisation strategies through to electrical network optimisation.

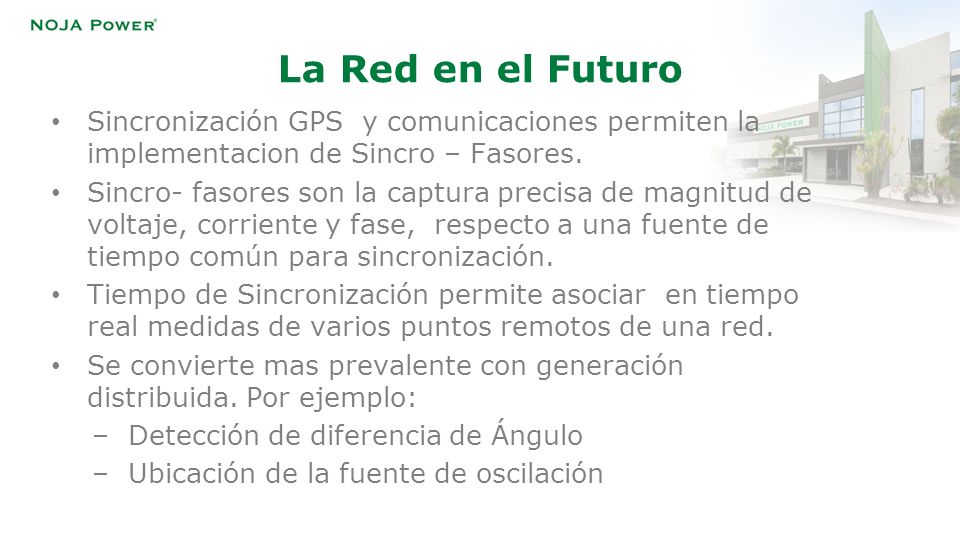

28 La Red en el Futuro Sincronización GPS y comunicaciones permiten la implementacion de Sincro – Fasores. Sincro- fasores son la captura precisa de magnitud de voltaje, corriente y fase, respecto a una fuente de tiempo común para sincronización. Tiempo de Sincronización permite asociar en tiempo real medidas de varios puntos remotos de una red. Se convierte mas prevalente con generación distribuida. Por ejemplo: Detección de diferencia de Ángulo Ubicación de la fuente de oscilación Angle Difference Detection By synchrophasor technology it is first time possible to compare voltage phase angles from different locations in the power system. Phase angle difference is an important indicator of the stress in the power system as a result of heavily loaded lines. Oscillation Source Location When oscillations occur in the power systems it is desirable to know the location  Low Frequency Oscillation Detection Islanding Detection Voltage Stability Detection Massive blackout in the united states caused by a cascading collapse of the network that took 3 days to recover from? Syncrophasors could have avoided this situation

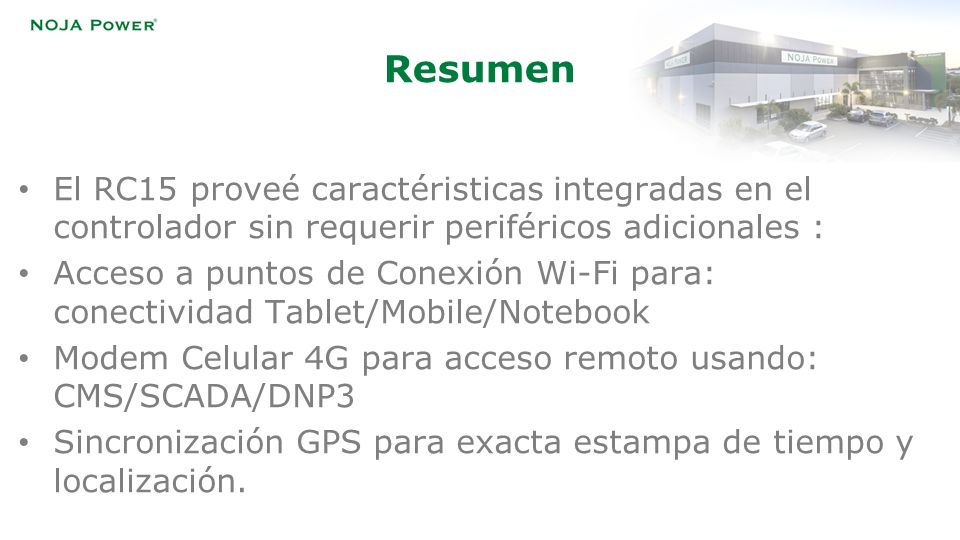

29 Resumen El RC15 proveé caractéristicas integradas en el controlador sin requerir periféricos adicionales : Acceso a puntos de Conexión Wi-Fi para: conectividad Tablet/Mobile/Notebook Modem Celular 4G para acceso remoto usando: CMS/SCADA/DNP3 Sincronización GPS para exacta estampa de tiempo y localización.

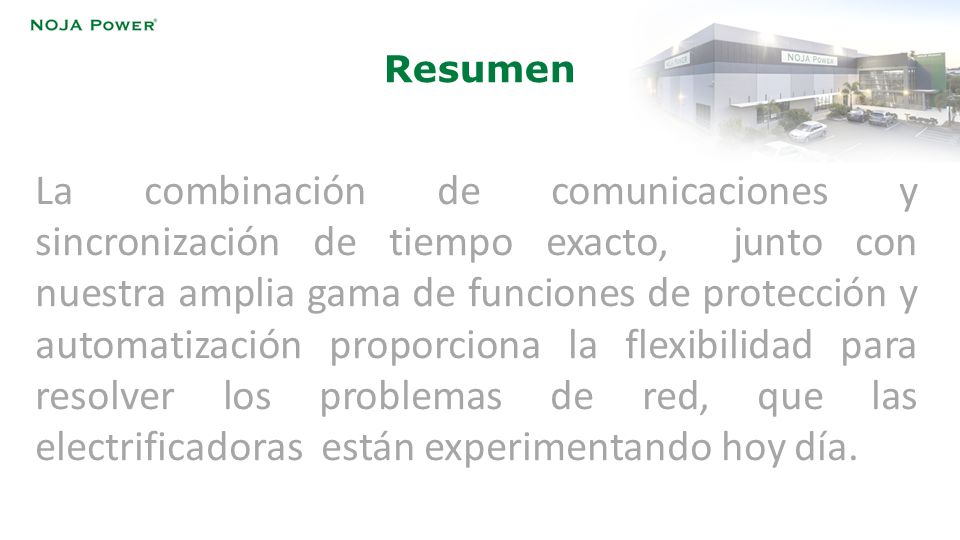

30 Resumen La combinación de comunicaciones y sincronización de tiempo exacto, junto con nuestra amplia gama de funciones de protección y automatización proporciona la flexibilidad para resolver los problemas de red, que las electrificadoras están experimentando hoy día.

31 Resumen Las capacidades del RC15 proveen muchas nuevas soluciones para cumplir los requerimientos de una Red Inteligente de ahora y una red intligente del futuro.
