1 AMSAT - CE y el Proyecto CESAR -1
Fundación de Desarrollo de Satélites de Aficionados a las Radio Comunicaciones

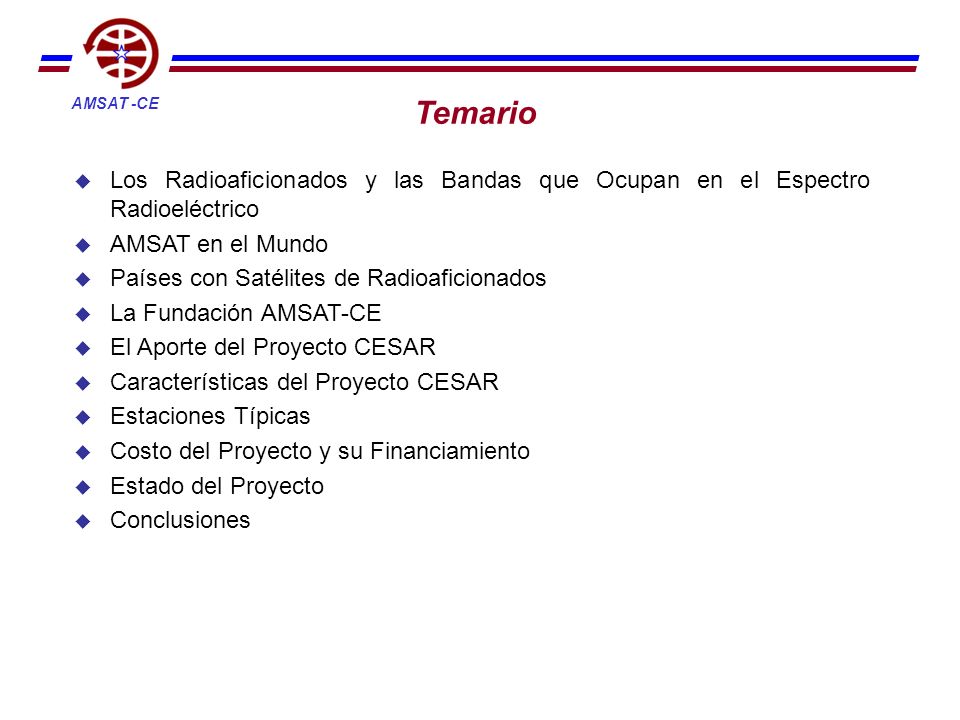

2 Temario Los Radioaficionados y las Bandas que Ocupan en el Espectro Radioeléctrico AMSAT en el Mundo Países con Satélites de Radioaficionados La Fundación AMSAT-CE El Aporte del Proyecto CESAR Características del Proyecto CESAR Estaciones Típicas Costo del Proyecto y su Financiamiento Estado del Proyecto Conclusiones

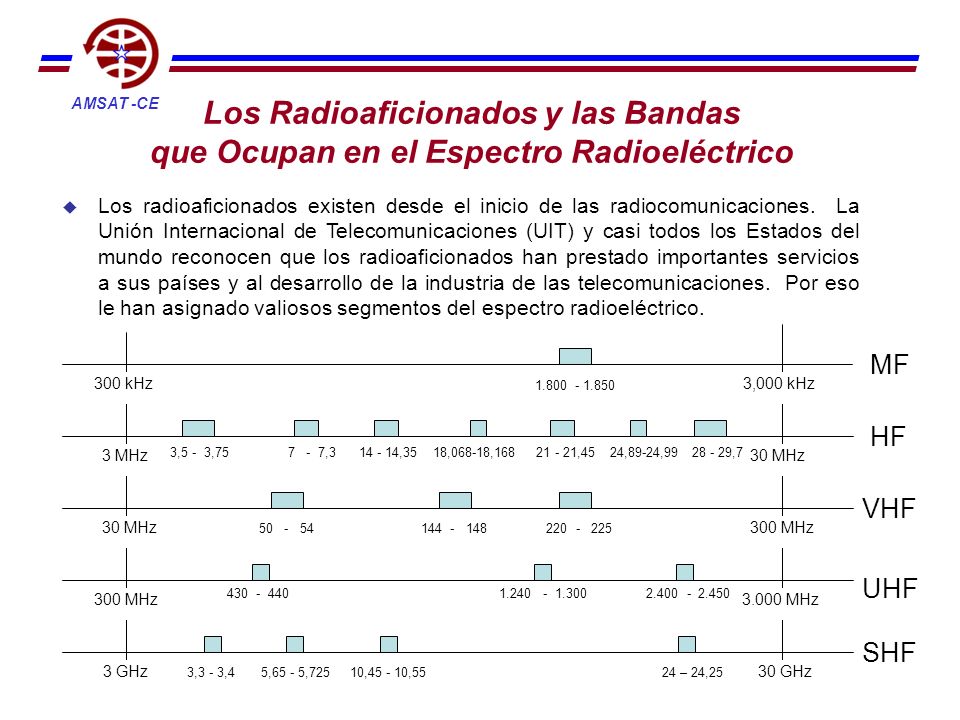

3 Los Radioaficionados y las Bandas
que Ocupan en el Espectro Radioeléctrico Los radioaficionados existen desde el inicio de las radiocomunicaciones. La Unión Internacional de Telecomunicaciones (UIT) y casi todos los Estados del mundo reconocen que los radioaficionados han prestado importantes servicios a sus países y al desarrollo de la industria de las telecomunicaciones. Por eso le han asignado valiosos segmentos del espectro radioeléctrico. MF HF VHF UHF SHF 300 kHz 3 MHz 30 MHz 300 MHz 3 GHz 3,000 kHz 3.000 MHz 30 GHz 3,5 - 3, , , ,068-18, , ,89-24, ,7 3,3 - 3, ,65 - 5, , , – 24,25

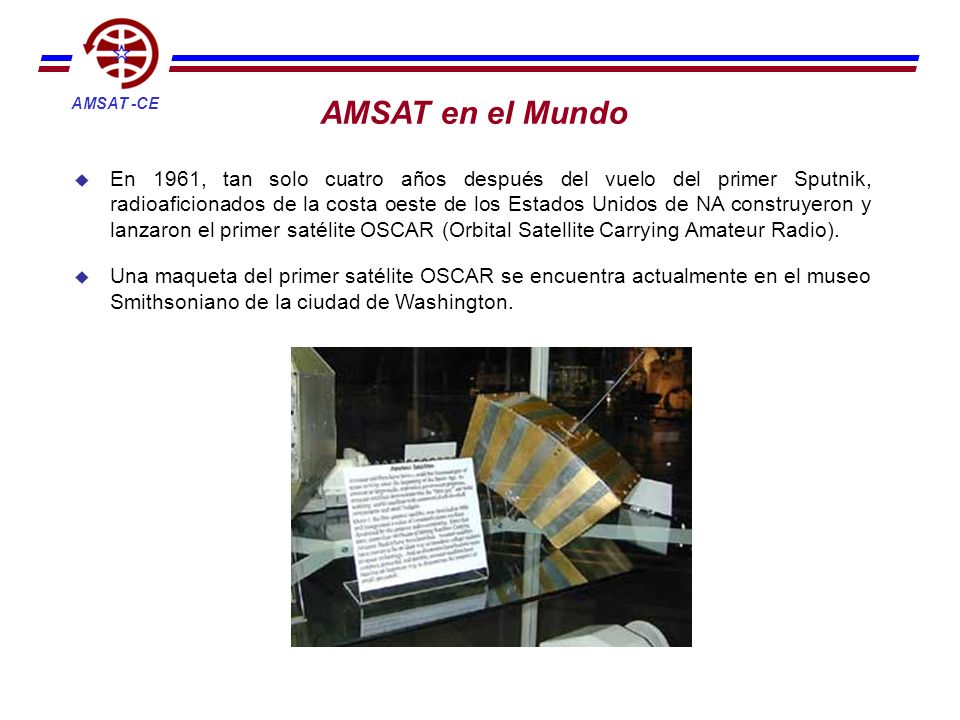

4 AMSAT en el Mundo En 1961, tan solo cuatro años después del vuelo del primer Sputnik, radioaficionados de la costa oeste de los Estados Unidos de NA construyeron y lanzaron el primer satélite OSCAR (Orbital Satellite Carrying Amateur Radio). Una maqueta del primer satélite OSCAR se encuentra actualmente en el museo Smithsoniano de la ciudad de Washington.

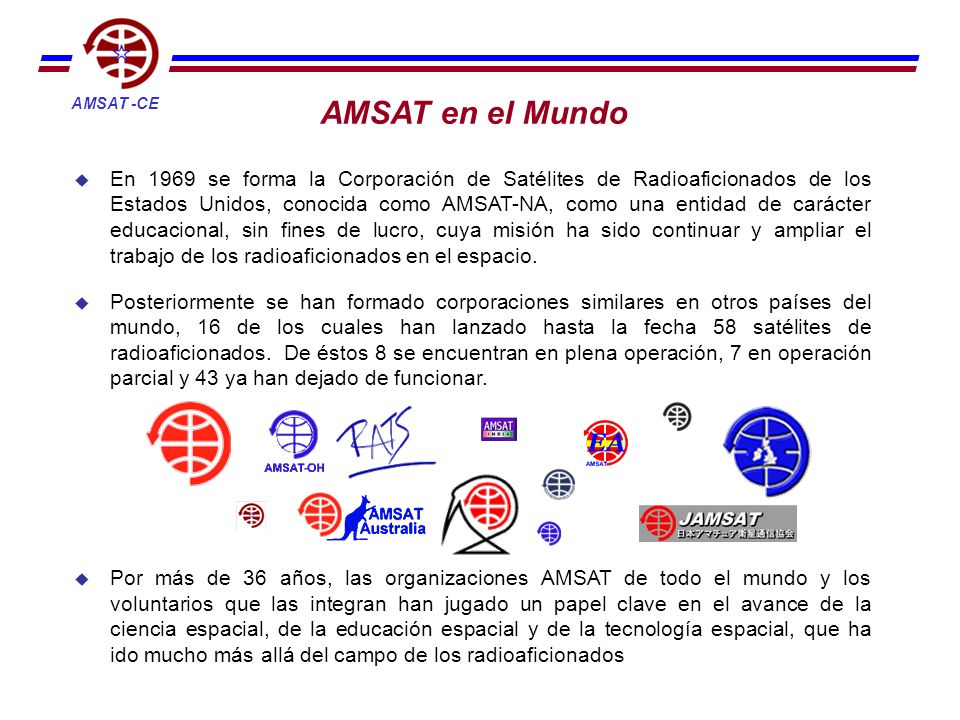

5 AMSAT en el Mundo En 1969 se forma la Corporación de Satélites de Radioaficionados de los Estados Unidos, conocida como AMSAT-NA, como una entidad de carácter educacional, sin fines de lucro, cuya misión ha sido continuar y ampliar el trabajo de los radioaficionados en el espacio. Posteriormente se han formado corporaciones similares en otros países del mundo, 16 de los cuales han lanzado hasta la fecha 58 satélites de radioaficionados. De éstos 8 se encuentran en plena operación, 7 en operación parcial y 43 ya han dejado de funcionar. Por más de 36 años, las organizaciones AMSAT de todo el mundo y los voluntarios que las integran han jugado un papel clave en el avance de la ciencia espacial, de la educación espacial y de la tecnología espacial, que ha ido mucho más allá del campo de los radioaficionados

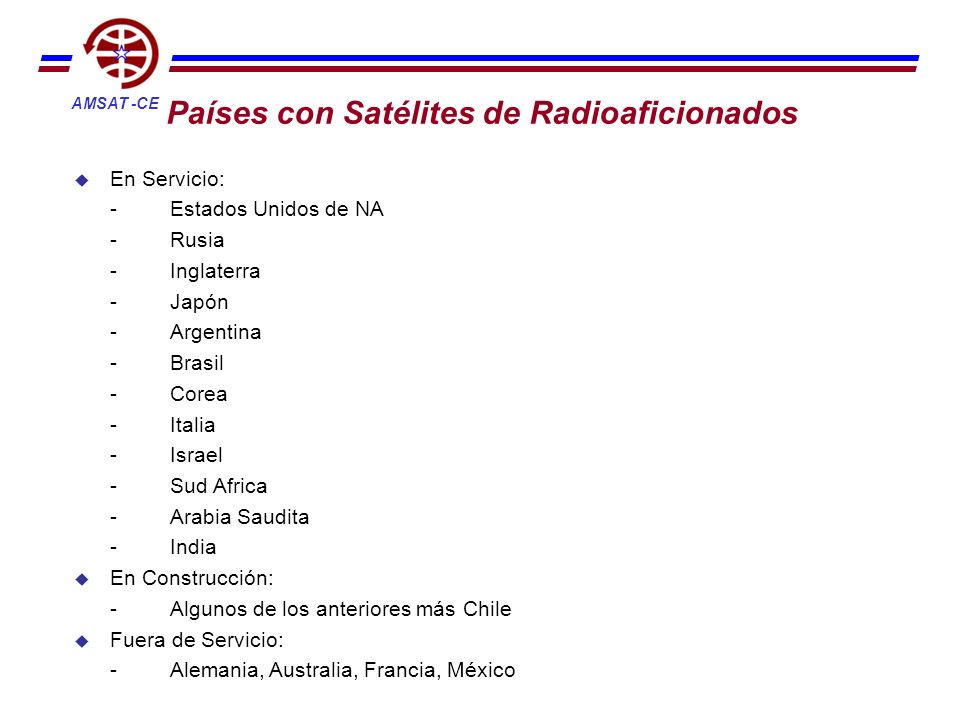

6 Países con Satélites de Radioaficionados
En Servicio: - Estados Unidos de NA - Rusia - Inglaterra - Japón - Argentina - Brasil - Corea - Italia - Israel - Sud Africa - Arabia Saudita - India En Construcción: - Algunos de los anteriores más Chile Fuera de Servicio: - Alemania, Australia, Francia, México

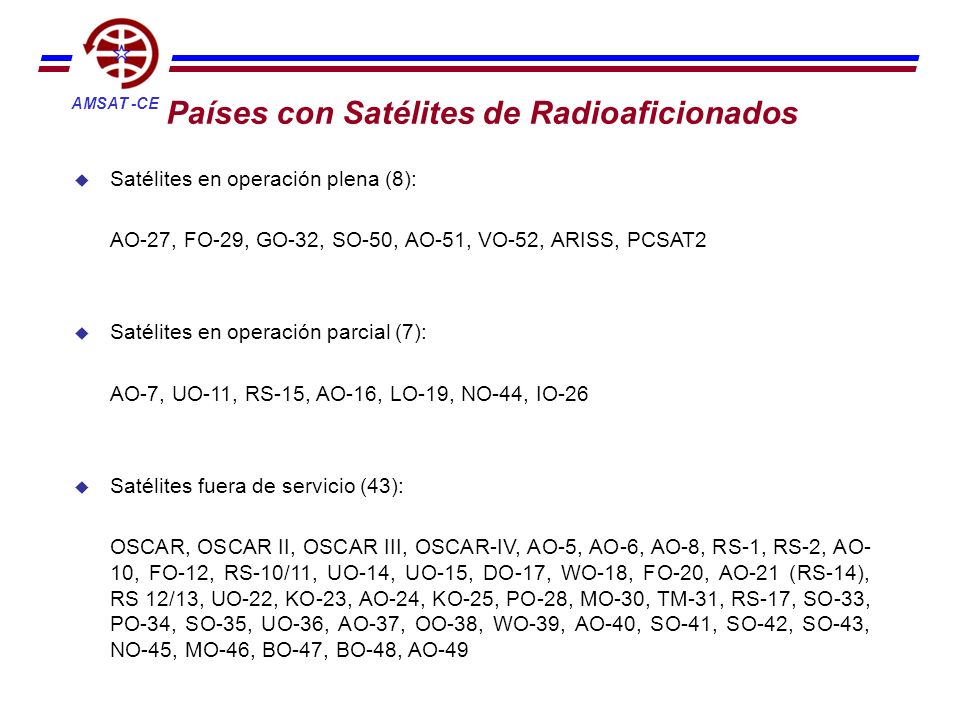

7 Países con Satélites de Radioaficionados
Satélites en operación plena (8): AO-27, FO-29, GO-32, SO-50, AO-51, VO-52, ARISS, PCSAT2 Satélites en operación parcial (7): AO-7, UO-11, RS-15, AO-16, LO-19, NO-44, IO-26 Satélites fuera de servicio (43): OSCAR, OSCAR II, OSCAR III, OSCAR-IV, AO-5, AO-6, AO-8, RS-1, RS-2, AO-10, FO-12, RS-10/11, UO-14, UO-15, DO-17, WO-18, FO-20, AO-21 (RS-14), RS 12/13, UO-22, KO-23, AO-24, KO-25, PO-28, MO-30, TM-31, RS-17, SO-33, PO-34, SO-35, UO-36, AO-37, OO-38, WO-39, AO-40, SO-41, SO-42, SO-43, NO-45, MO-46, BO-47, BO-48, AO-49

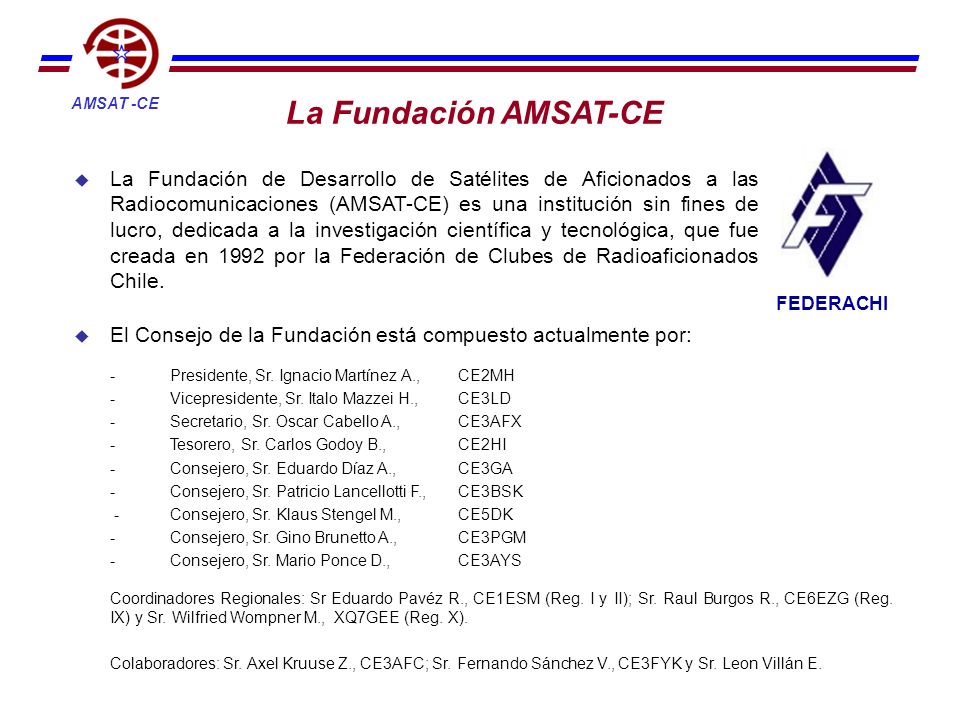

8 La Fundación AMSAT-CE La Fundación de Desarrollo de Satélites de Aficionados a las Radiocomunicaciones (AMSAT-CE) es una institución sin fines de lucro, dedicada a la investigación científica y tecnológica, que fue creada en 1992 por la Federación de Clubes de Radioaficionados Chile. FEDERACHI El Consejo de la Fundación está compuesto actualmente por: - Presidente, Sr. Ignacio Martínez A., CE2MH - Vicepresidente, Sr. Italo Mazzei H., CE3LD - Secretario, Sr. Oscar Cabello A., CE3AFX - Tesorero, Sr. Carlos Godoy B., CE2HI - Consejero, Sr. Eduardo Díaz A., CE3GA - Consejero, Sr. Patricio Lancellotti F., CE3BSK - Consejero, Sr. Klaus Stengel M., CE5DK - Consejero, Sr. Gino Brunetto A., CE3PGM - Consejero, Sr. Mario Ponce D., CE3AYS Coordinadores Regionales: Sr Eduardo Pavéz R., CE1ESM (Reg. I y II); Sr. Raul Burgos R., CE6EZG (Reg. IX) y Sr. Wilfried Wompner M., XQ7GEE (Reg. X). Colaboradores: Sr. Axel Kruuse Z., CE3AFC; Sr. Fernando Sánchez V., CE3FYK y Sr. Leon Villán E.

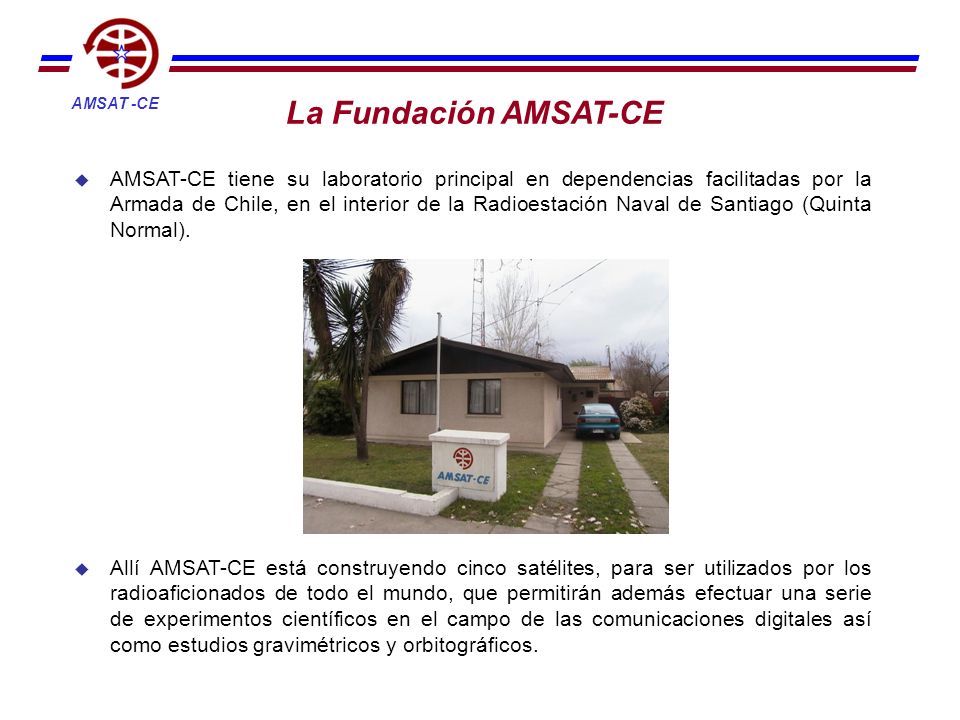

9 La Fundación AMSAT-CE AMSAT-CE tiene su laboratorio principal en dependencias facilitadas por la Armada de Chile, en el interior de la Radioestación Naval de Santiago (Quinta Normal). Allí AMSAT-CE está construyendo cinco satélites, para ser utilizados por los radioaficionados de todo el mundo, que permitirán además efectuar una serie de experimentos científicos en el campo de las comunicaciones digitales así como estudios gravimétricos y orbitográficos.

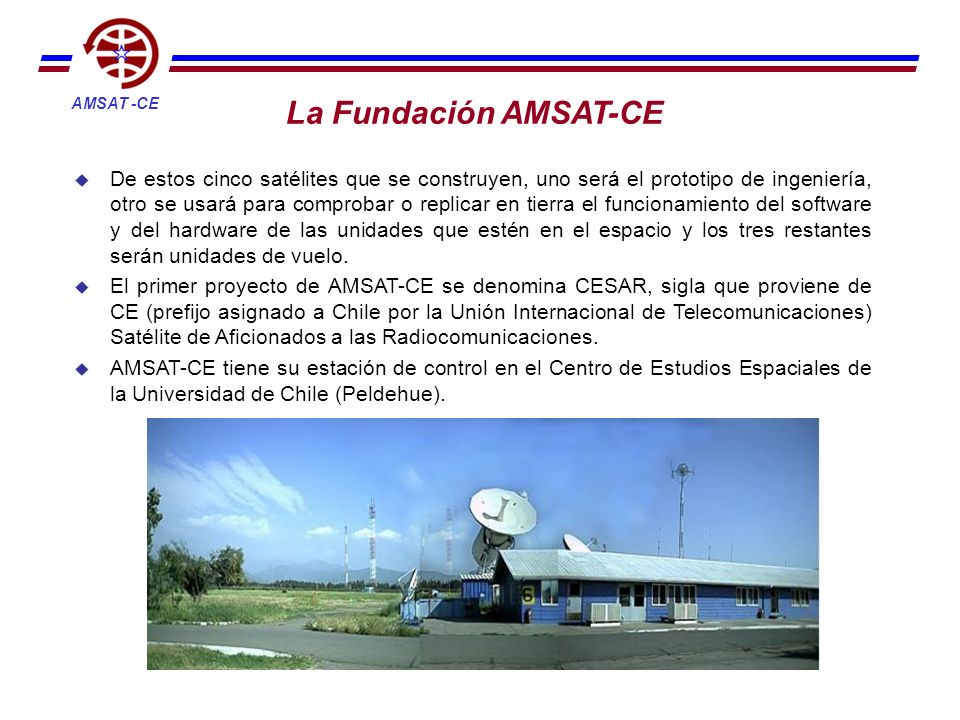

10 La Fundación AMSAT-CE De estos cinco satélites que se construyen, uno será el prototipo de ingeniería, otro se usará para comprobar o replicar en tierra el funcionamiento del software y del hardware de las unidades que estén en el espacio y los tres restantes serán unidades de vuelo. El primer proyecto de AMSAT-CE se denomina CESAR, sigla que proviene de CE (prefijo asignado a Chile por la Unión Internacional de Telecomunicaciones) Satélite de Aficionados a las Radiocomunicaciones. AMSAT-CE tiene su estación de control en el Centro de Estudios Espaciales de la Universidad de Chile (Peldehue).

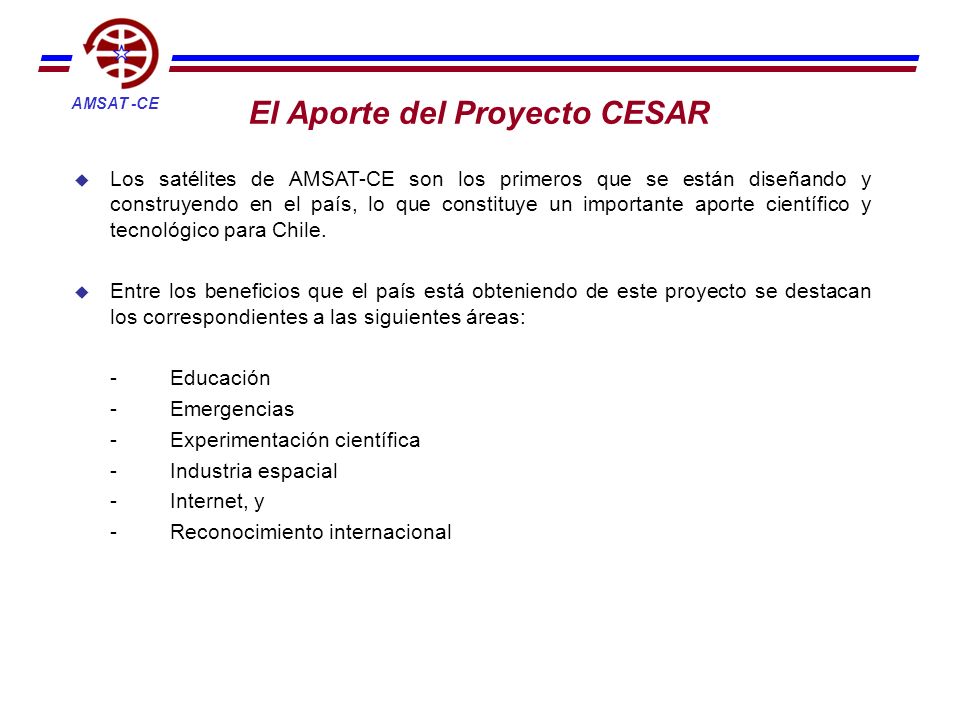

11 El Aporte del Proyecto CESAR
Los satélites de AMSAT-CE son los primeros que se están diseñando y construyendo en el país, lo que constituye un importante aporte científico y tecnológico para Chile. Entre los beneficios que el país está obteniendo de este proyecto se destacan los correspondientes a las siguientes áreas: - Educación - Emergencias - Experimentación científica - Industria espacial - Internet, y - Reconocimiento internacional

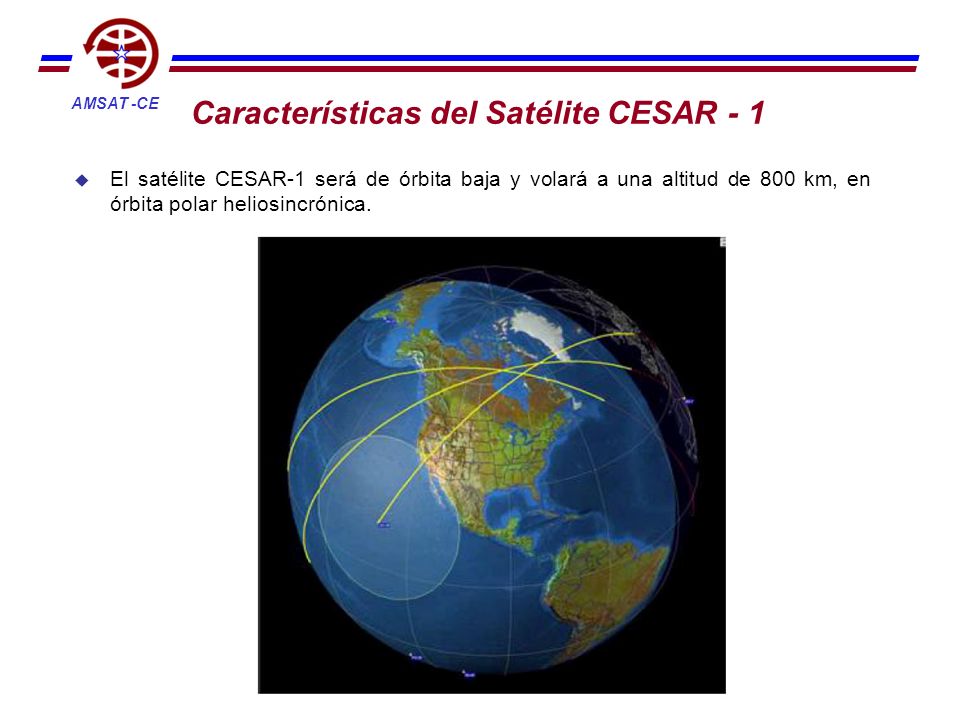

12 Características del Satélite CESAR - 1
El satélite CESAR-1 será de órbita baja y volará a una altitud de 800 km, en órbita polar heliosincrónica.

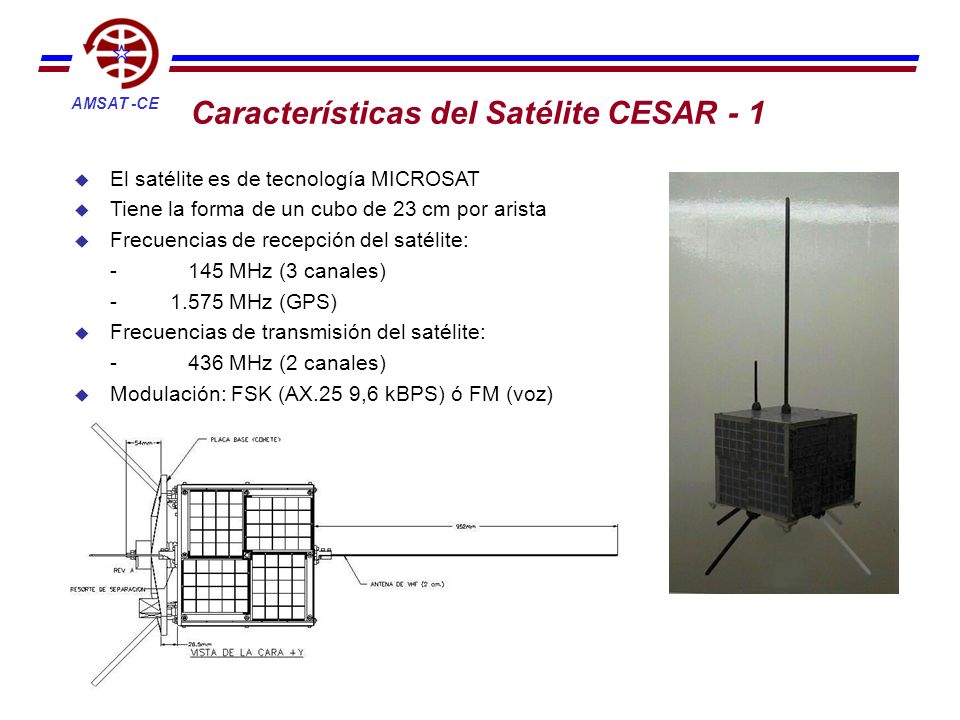

13 Características del Satélite CESAR - 1
El satélite es de tecnología MICROSAT Tiene la forma de un cubo de 23 cm por arista Frecuencias de recepción del satélite: MHz (3 canales) MHz (GPS) Frecuencias de transmisión del satélite: MHz (2 canales) Modulación: FSK (AX.25 9,6 kBPS) ó FM (voz)

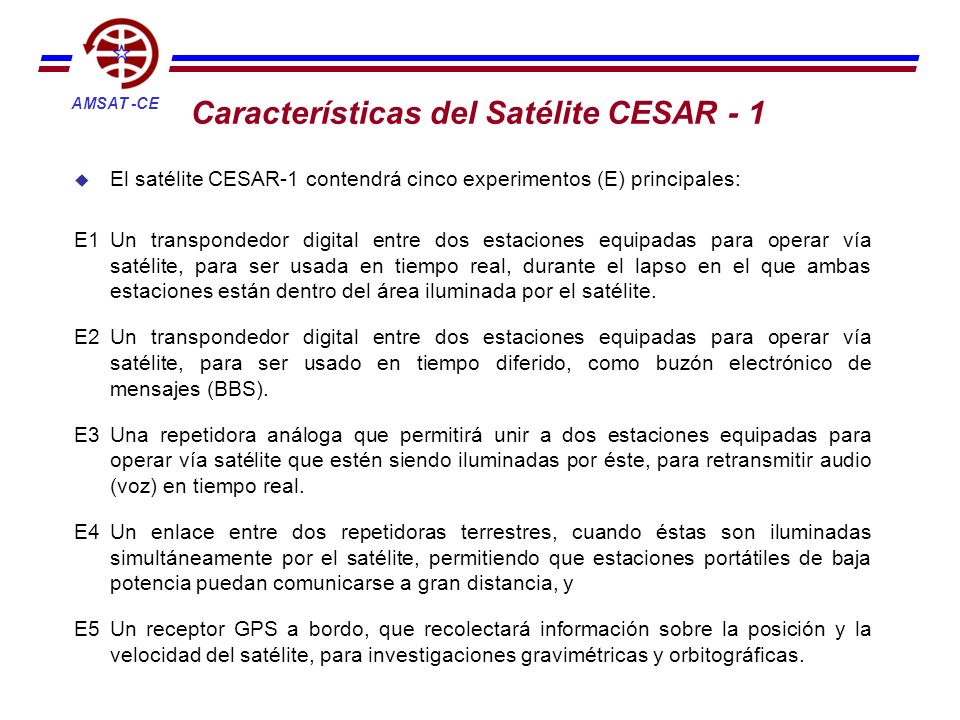

14 Características del Satélite CESAR - 1
El satélite CESAR-1 contendrá cinco experimentos (E) principales: E1 Un transpondedor digital entre dos estaciones equipadas para operar vía satélite, para ser usada en tiempo real, durante el lapso en el que ambas estaciones están dentro del área iluminada por el satélite. E2 Un transpondedor digital entre dos estaciones equipadas para operar vía satélite, para ser usado en tiempo diferido, como buzón electrónico de mensajes (BBS). E3 Una repetidora análoga que permitirá unir a dos estaciones equipadas para operar vía satélite que estén siendo iluminadas por éste, para retransmitir audio (voz) en tiempo real. E4 Un enlace entre dos repetidoras terrestres, cuando éstas son iluminadas simultáneamente por el satélite, permitiendo que estaciones portátiles de baja potencia puedan comunicarse a gran distancia, y E5 Un receptor GPS a bordo, que recolectará información sobre la posición y la velocidad del satélite, para investigaciones gravimétricas y orbitográficas.

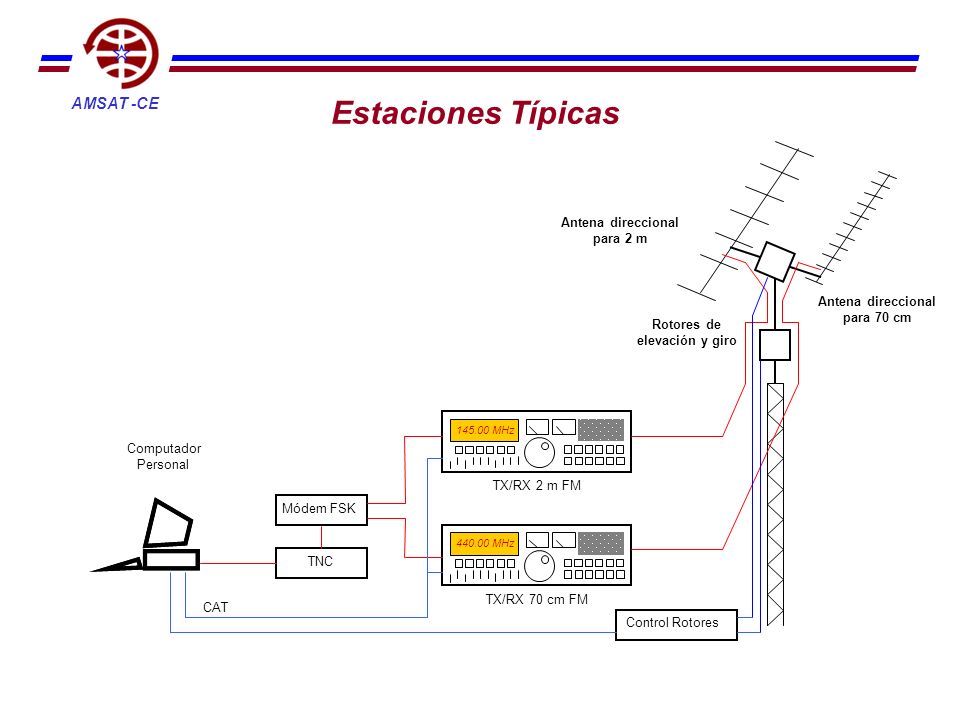

15 Estaciones Típicas Antena direccional para 2 m Antena direccional
para 70 cm Rotores de elevación y giro MHz Computador Personal TX/RX 2 m FM Módem FSK MHz TNC TX/RX 70 cm FM CAT Control Rotores

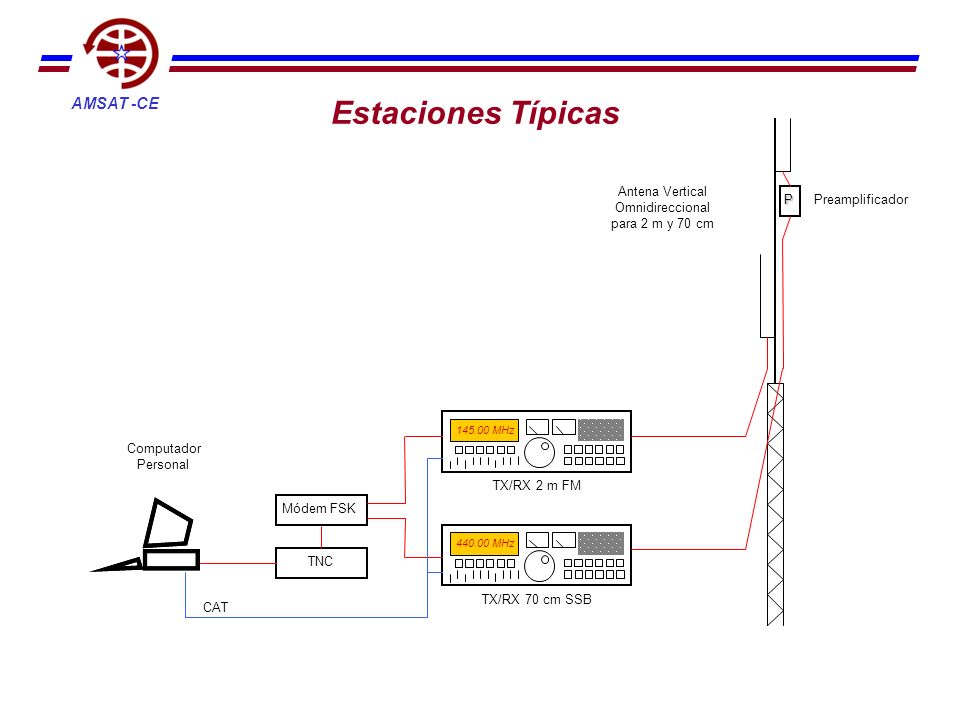

16 Estaciones Típicas Antena Vertical Omnidireccional para 2 m y 70 cm P
Preamplificador MHz Computador Personal TX/RX 2 m FM Módem FSK MHz TNC TX/RX 70 cm SSB CAT

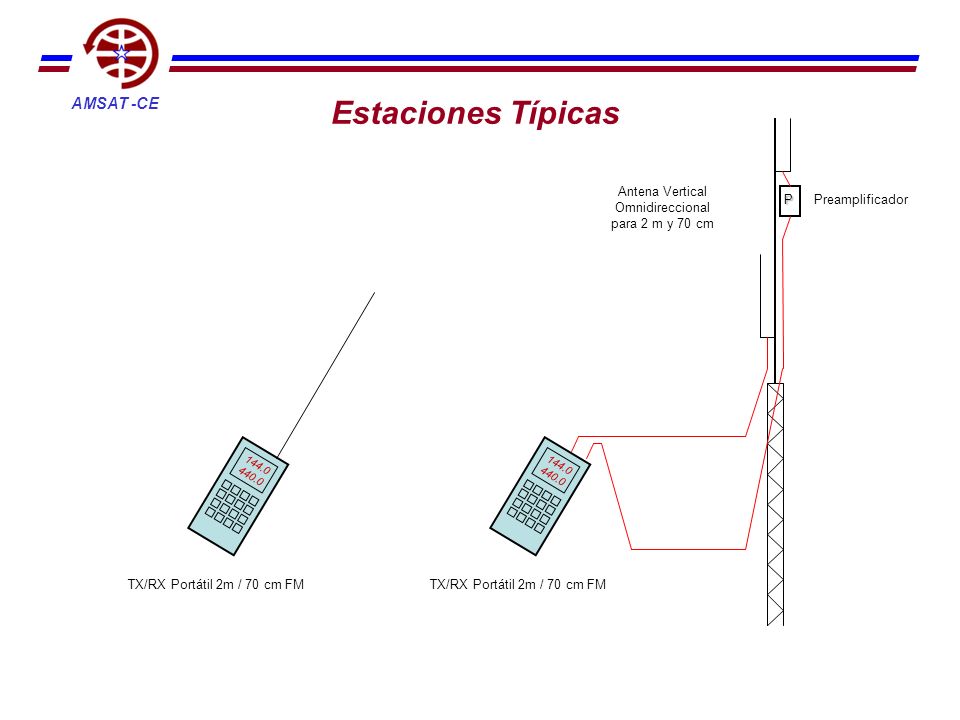

17 Estaciones Típicas Antena Vertical Omnidireccional para 2 m y 70 cm P
Preamplificador 144.0 440.0 144.0 440.0 TX/RX Portátil 2m / 70 cm FM TX/RX Portátil 2m / 70 cm FM

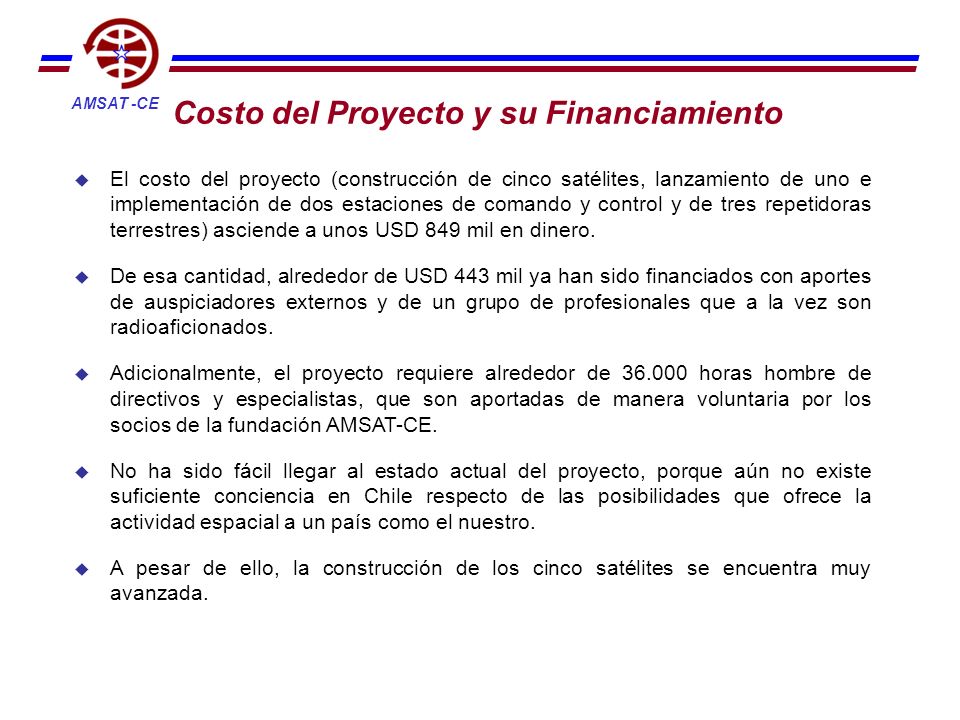

18 Costo del Proyecto y su Financiamiento
El costo del proyecto (construcción de cinco satélites, lanzamiento de uno e implementación de dos estaciones de comando y control y de tres repetidoras terrestres) asciende a unos USD 849 mil en dinero. De esa cantidad, alrededor de USD 443 mil ya han sido financiados con aportes de auspiciadores externos y de un grupo de profesionales que a la vez son radioaficionados. Adicionalmente, el proyecto requiere alrededor de horas hombre de directivos y especialistas, que son aportadas de manera voluntaria por los socios de la fundación AMSAT-CE. No ha sido fácil llegar al estado actual del proyecto, porque aún no existe suficiente conciencia en Chile respecto de las posibilidades que ofrece la actividad espacial a un país como el nuestro. A pesar de ello, la construcción de los cinco satélites se encuentra muy avanzada.

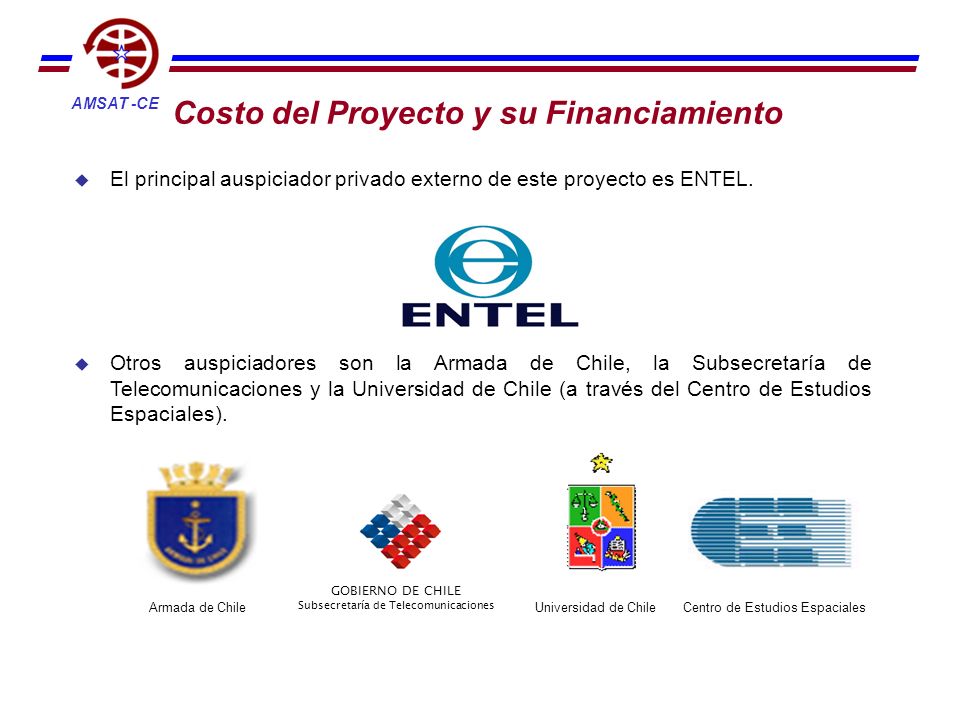

19 Subsecretaría de Telecomunicaciones
Costo del Proyecto y su Financiamiento El principal auspiciador privado externo de este proyecto es ENTEL. Otros auspiciadores son la Armada de Chile, la Subsecretaría de Telecomunicaciones y la Universidad de Chile (a través del Centro de Estudios Espaciales). GOBIERNO DE CHILE Subsecretaría de Telecomunicaciones Armada de Chile Universidad de Chile Centro de Estudios Espaciales

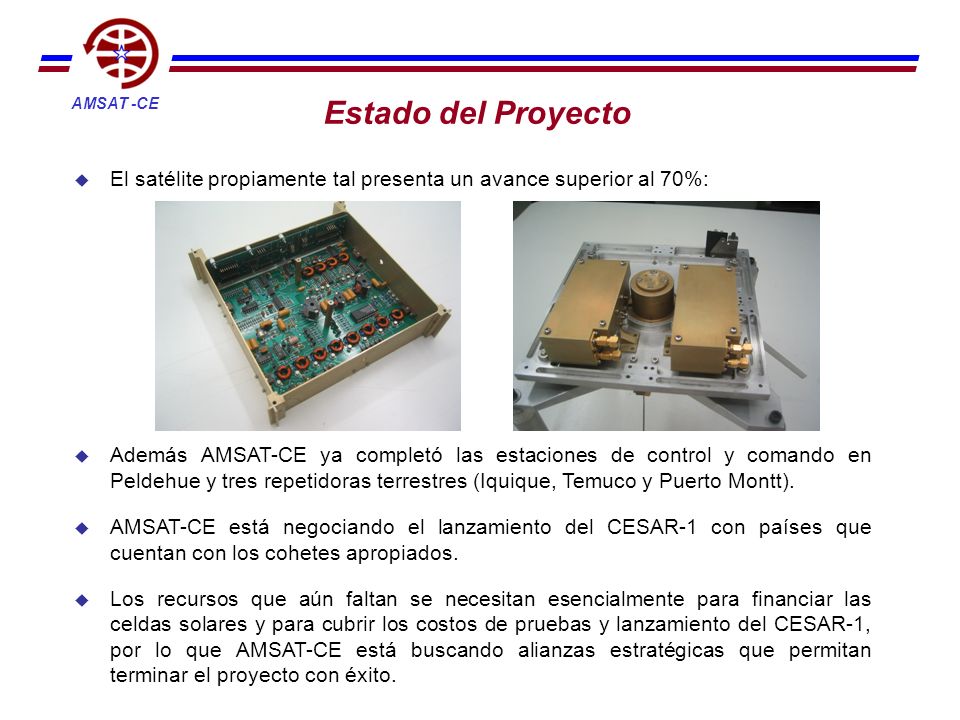

20 Estado del Proyecto El satélite propiamente tal presenta un avance superior al 70%: Además AMSAT-CE ya completó las estaciones de control y comando en Peldehue y tres repetidoras terrestres (Iquique, Temuco y Puerto Montt). AMSAT-CE está negociando el lanzamiento del CESAR-1 con países que cuentan con los cohetes apropiados. Los recursos que aún faltan se necesitan esencialmente para financiar las celdas solares y para cubrir los costos de pruebas y lanzamiento del CESAR-1, por lo que AMSAT-CE está buscando alianzas estratégicas que permitan terminar el proyecto con éxito.

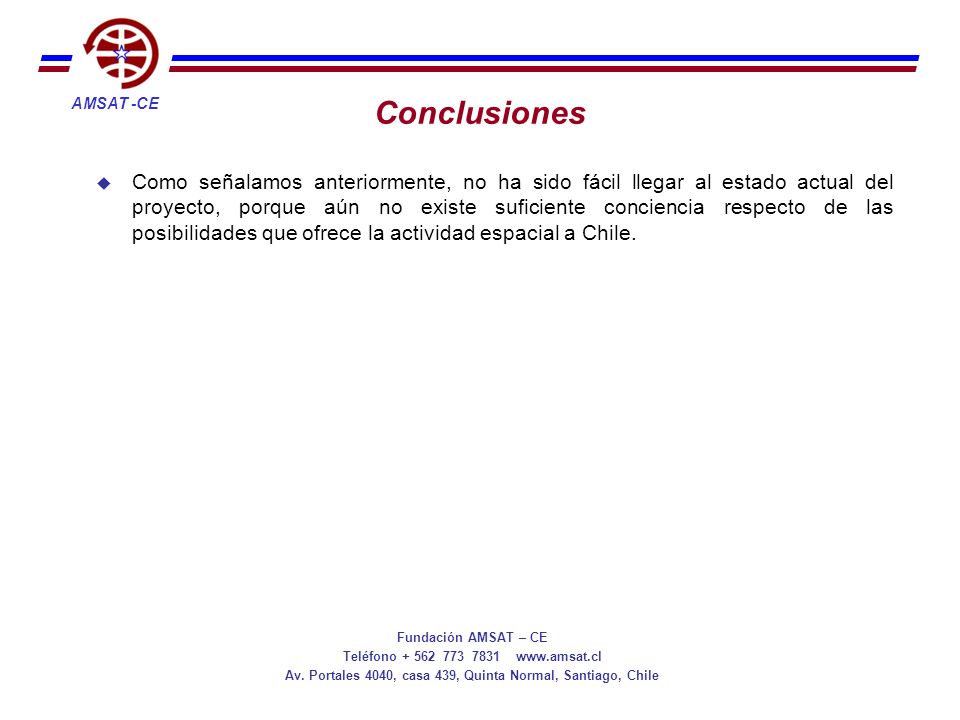

21 Av. Portales 4040, casa 439, Quinta Normal, Santiago, Chile
Conclusiones Como señalamos anteriormente, no ha sido fácil llegar al estado actual del proyecto, porque aún no existe suficiente conciencia respecto de las posibilidades que ofrece la actividad espacial a Chile. Fundación AMSAT – CE Teléfono Av. Portales 4040, casa 439, Quinta Normal, Santiago, Chile
