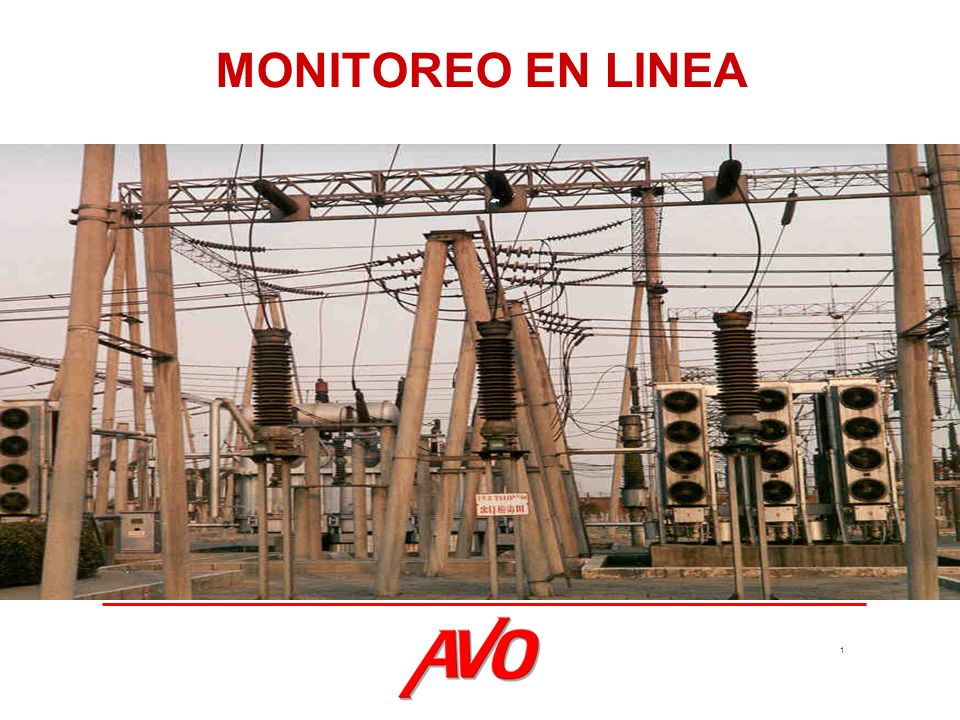

1 MONITOREO EN LINEA

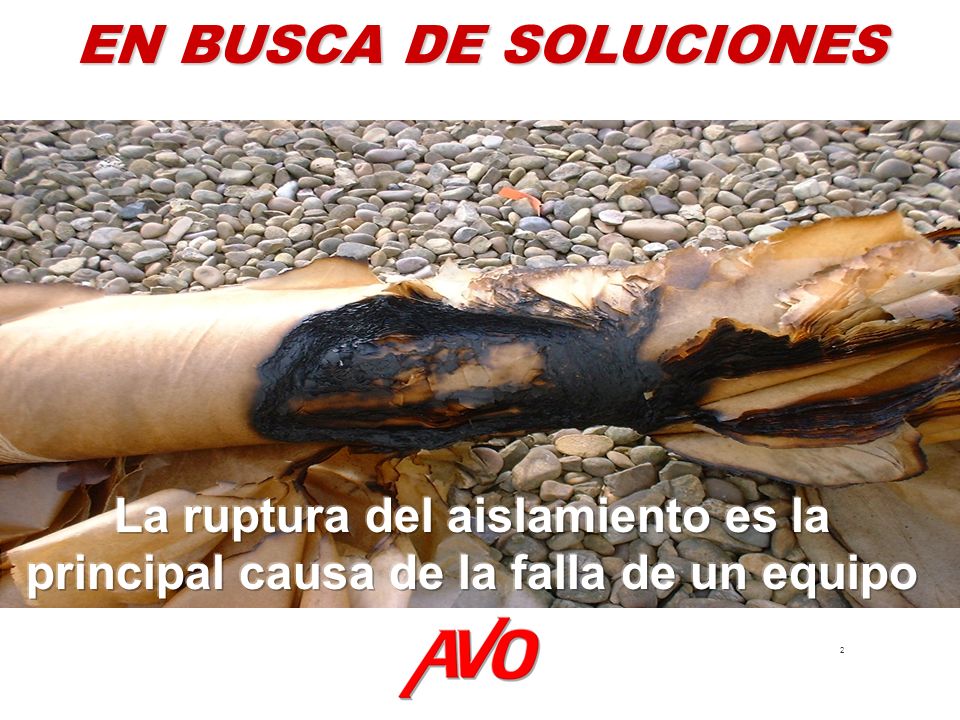

2 EN BUSCA DE SOLUCIONES La ruptura del aislamiento es la principal causa de la falla de un equipo

3 Causas para la falla del Aislamiento

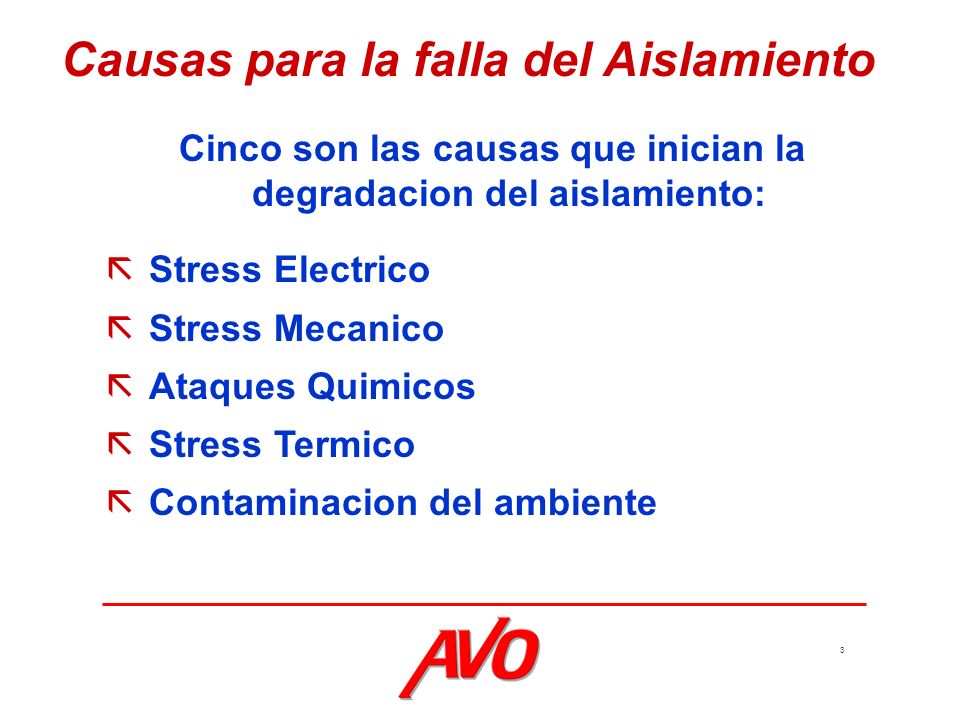

Cinco son las causas que inician la degradacion del aislamiento: Stress Electrico Stress Mecanico Ataques Quimicos Stress Termico Contaminacion del ambiente

4 Causas para la falla del Aislamiento

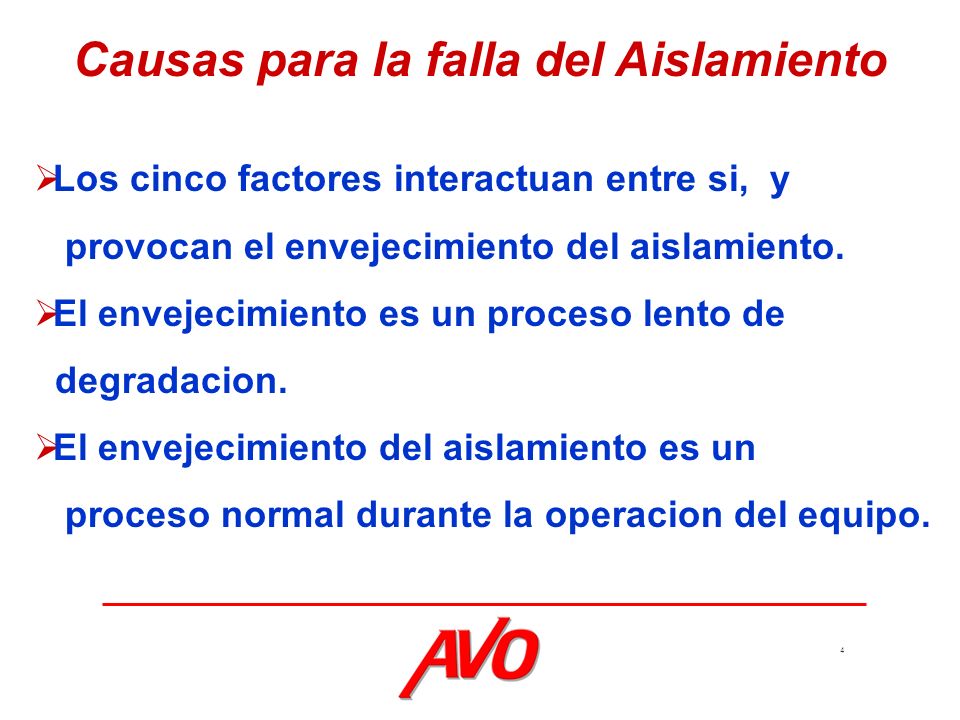

Los cinco factores interactuan entre si, y provocan el envejecimiento del aislamiento. El envejecimiento es un proceso lento de degradacion. El envejecimiento del aislamiento es un proceso normal durante la operacion del equipo.

5 Equipos criticos en una Subestacion

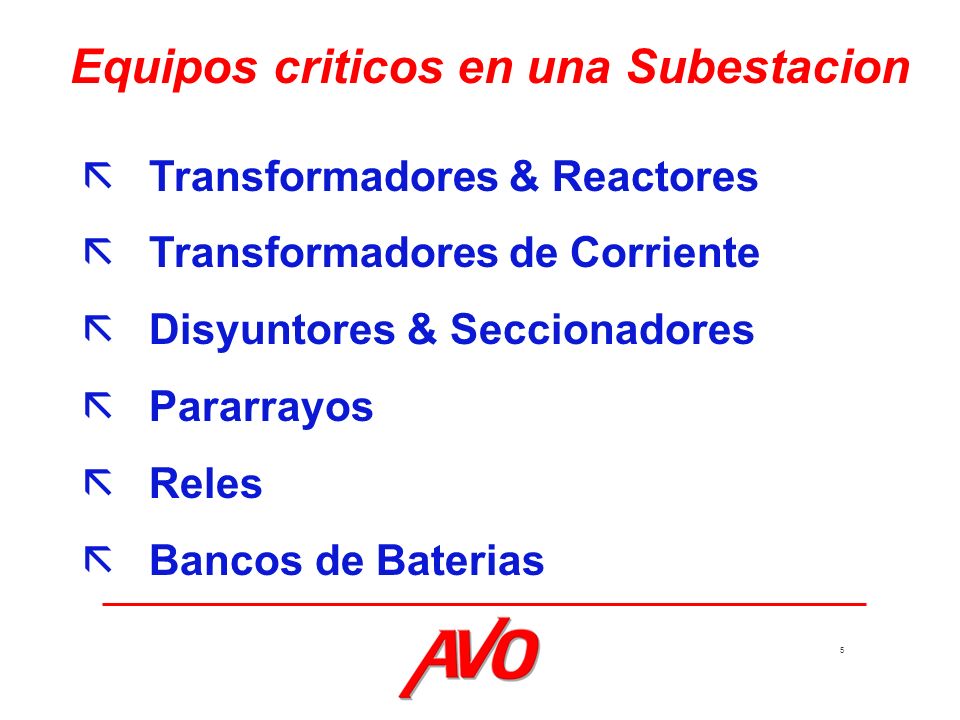

Transformadores & Reactores Transformadores de Corriente Disyuntores & Seccionadores Pararrayos Reles Bancos de Baterias

6 Frecuencia de Fallas de Aislamiento En un Transformador

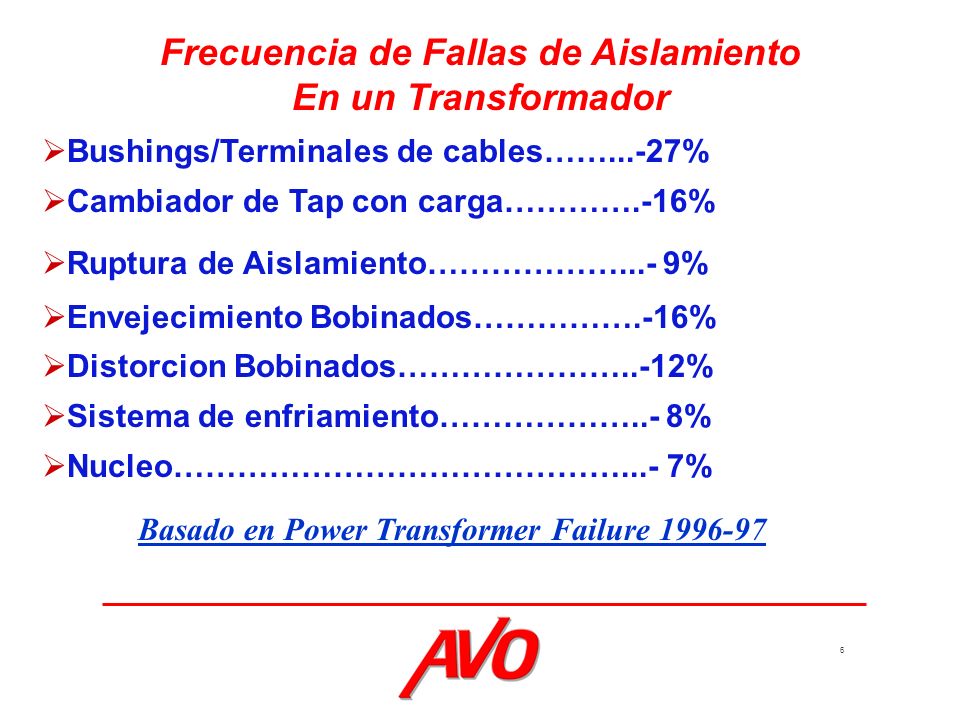

Bushings/Terminales de cables……...-27% Cambiador de Tap con carga………….-16% Ruptura de Aislamiento………………...- 9% Envejecimiento Bobinados…………….-16% Distorcion Bobinados…………………..-12% Sistema de enfriamiento………………..- 8% Nucleo……………………………………...- 7% Basado en Power Transformer Failure

7 Consecuencias….

8

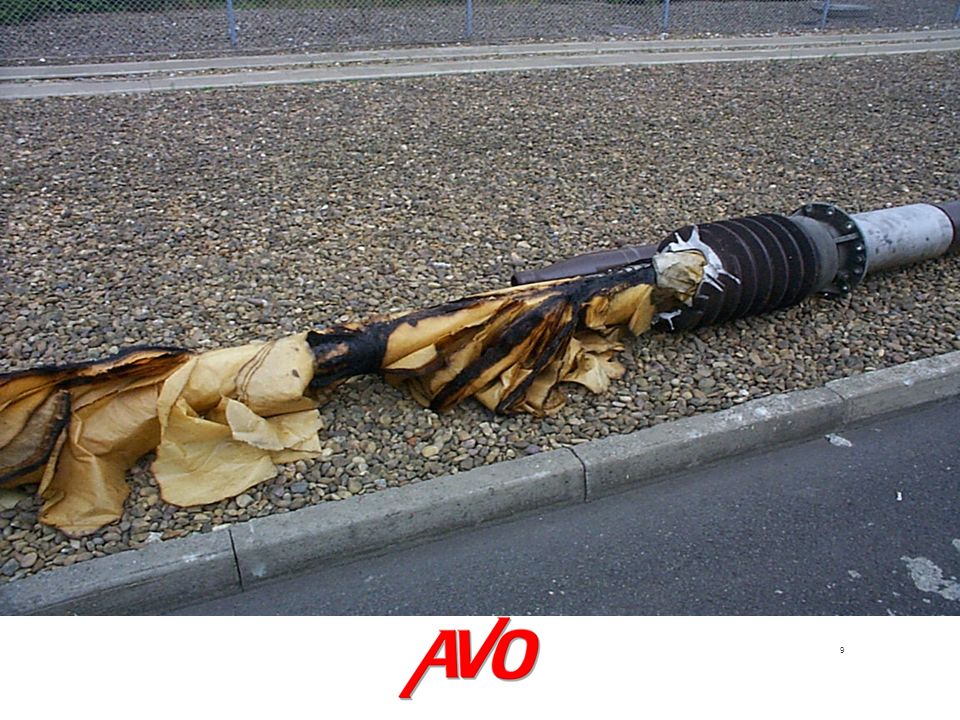

9

10

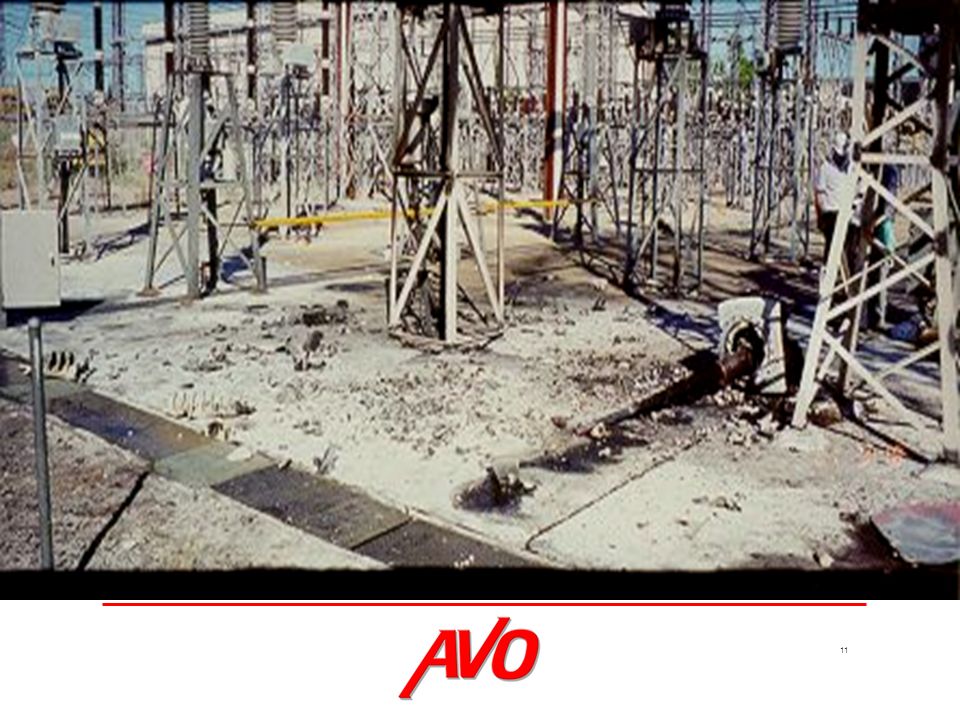

11

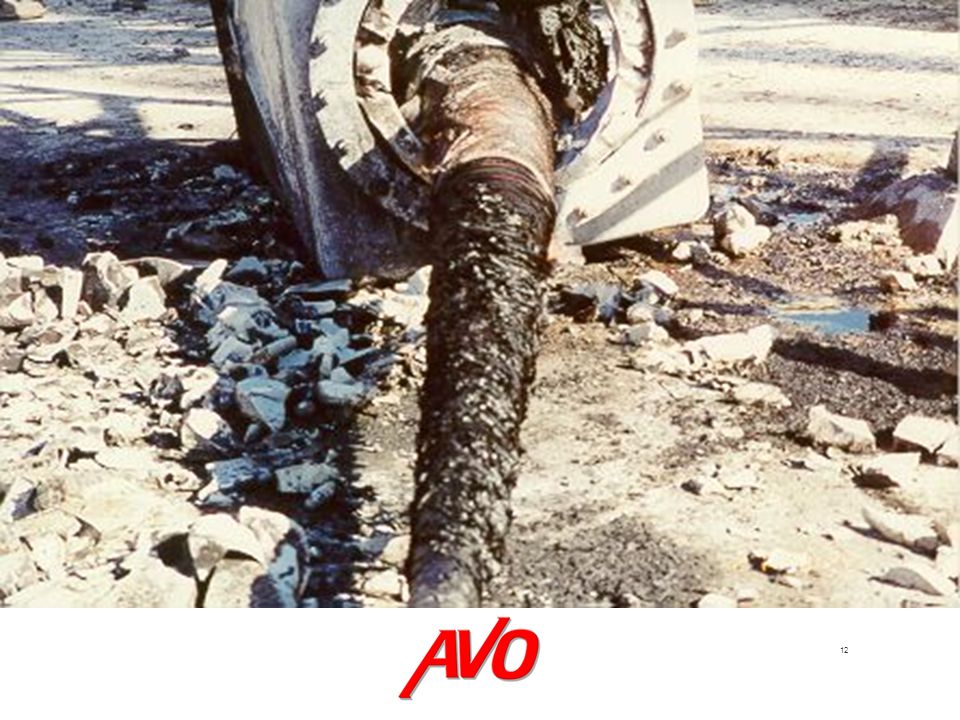

12

13 SOS Tan

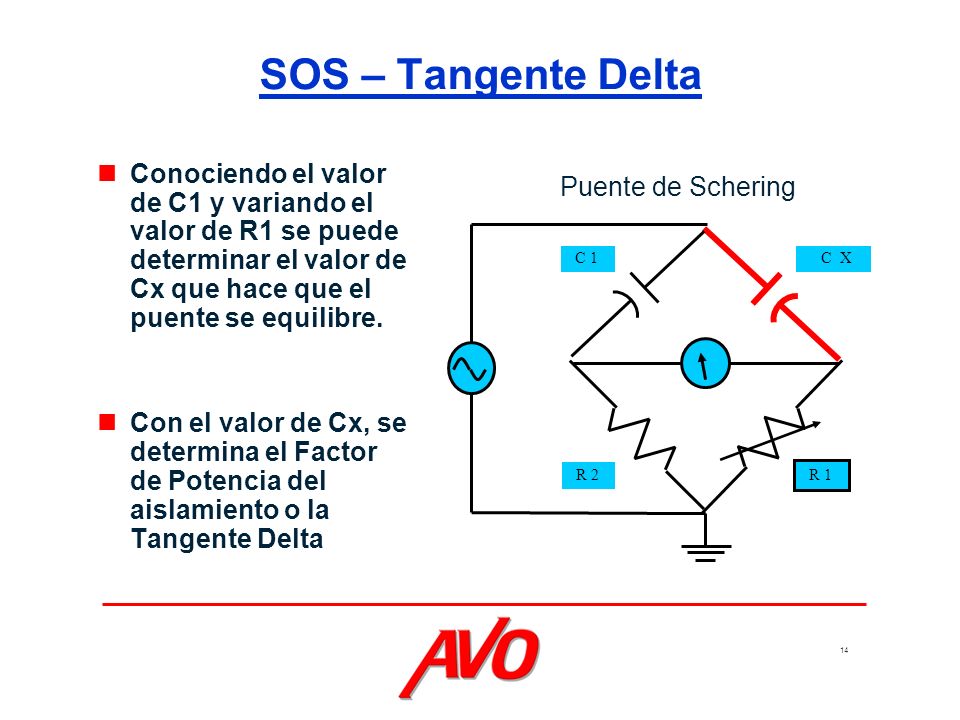

14 SOS – Tangente Delta Conociendo el valor de C1 y variando el valor de R1 se puede determinar el valor de Cx que hace que el puente se equilibre. Con el valor de Cx, se determina el Factor de Potencia del aislamiento o la Tangente Delta Puente de Schering C 1 C X R 1 R 2

15 TECNICA DE MEDICION: No existe el Aislador Perfecto
TECNICA DE MEDICION: No existe el Aislador Perfecto. Siempre el aislamiento tiene perdidas. La Corriente de Carga adelanta al Voltaje un angulo menor de 90 grados.

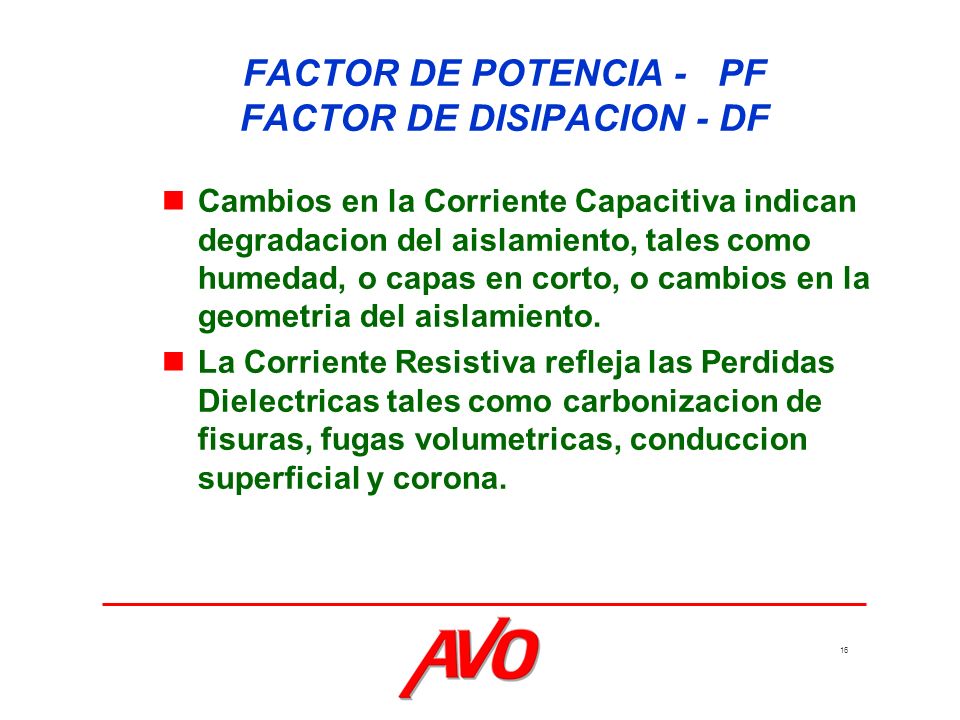

16 FACTOR DE POTENCIA - PF FACTOR DE DISIPACION - DF
Cambios en la Corriente Capacitiva indican degradacion del aislamiento, tales como humedad, o capas en corto, o cambios en la geometria del aislamiento. La Corriente Resistiva refleja las Perdidas Dielectricas tales como carbonizacion de fisuras, fugas volumetricas, conduccion superficial y corona.

17 MONITOREO ON-LINE DE LA TANGENTE DELTA DE BUSHINGS

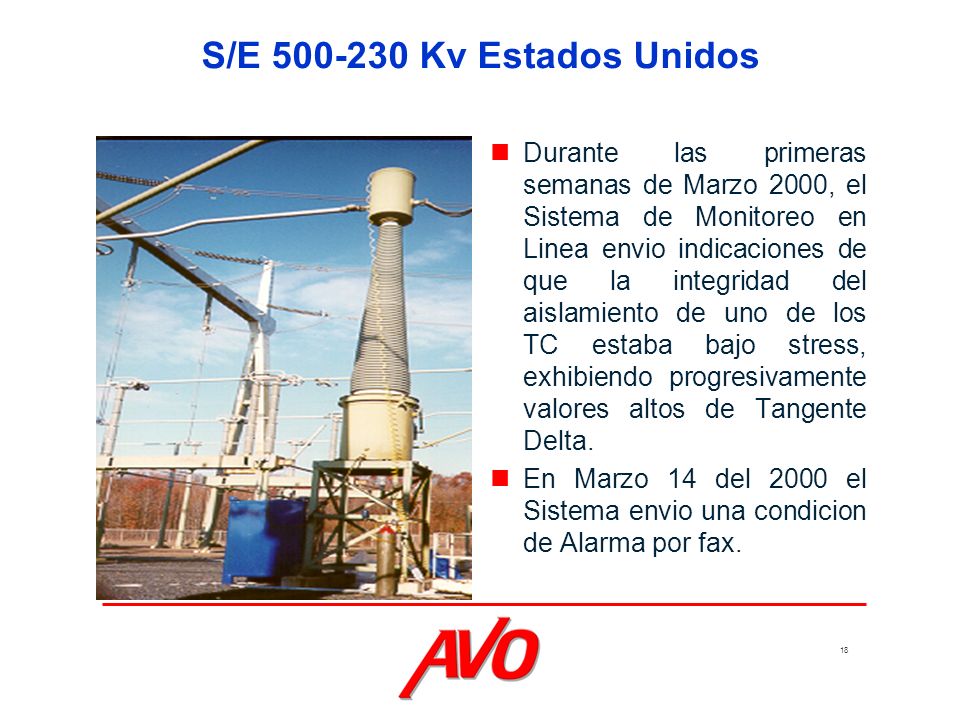

18 S/E Kv Estados Unidos Durante las primeras semanas de Marzo 2000, el Sistema de Monitoreo en Linea envio indicaciones de que la integridad del aislamiento de uno de los TC estaba bajo stress, exhibiendo progresivamente valores altos de Tangente Delta. En Marzo 14 del 2000 el Sistema envio una condicion de Alarma por fax.

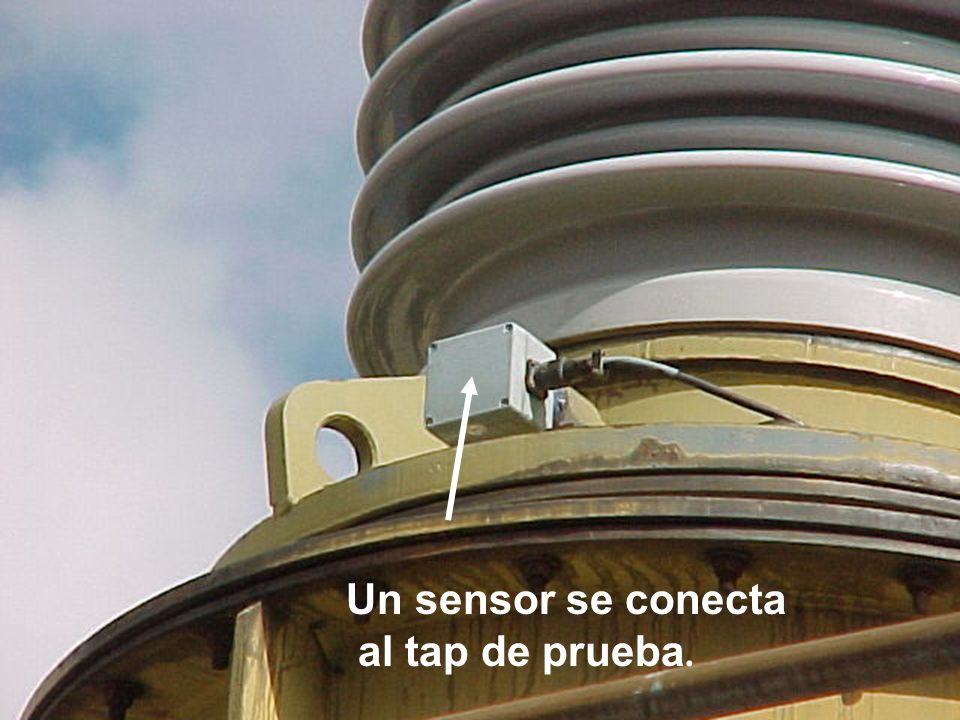

19 Un sensor se conecta al tap de prueba.

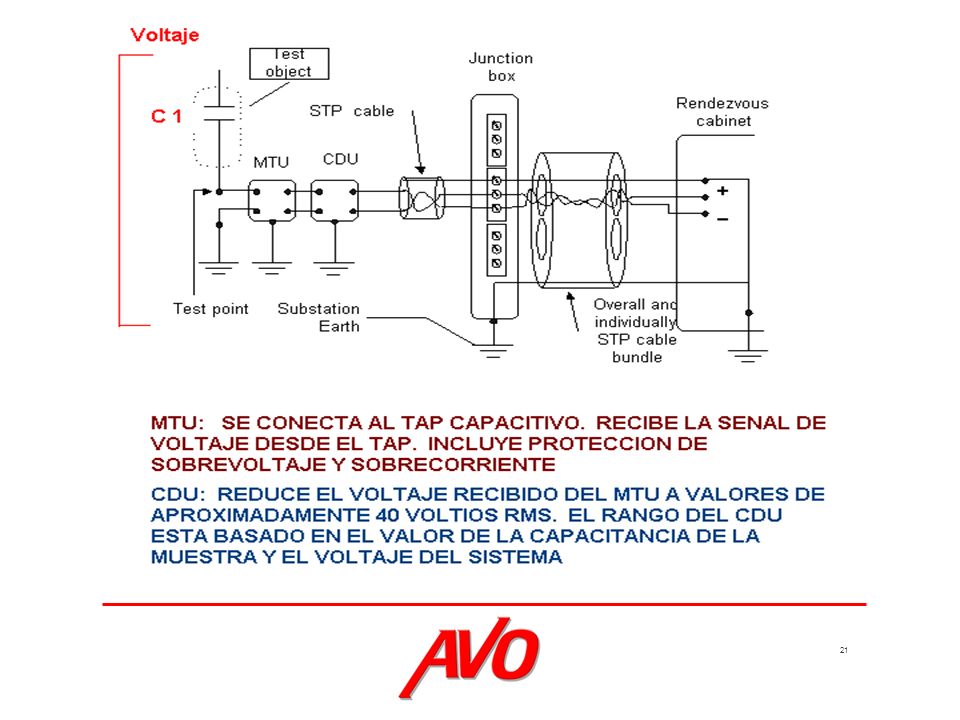

This MTU is than attached to the CDU (Capacitive Divider Unit) which results in a voltage signal that is than fed to the Rendezvous cabinet. Signals from three different CDUs are brought into a junction box, from which a single bundled cable is run to the Rendezvous cabinet. La unidad MTU es puesta junto con la unidad CDU (Unidad Divisor Capacitivo), obteniendose como resultado una señal de voltaje que es llevada hasta el Tablero Principal. Si se tienen señales provinientes de diferentes CDU son llevadas hasta una caja de uniones, desde la cual un conductor lleva toda la informacion hasta el Tablero Principal. MTU=Measuring Tap Unit Un sensor se conecta al tap de prueba.

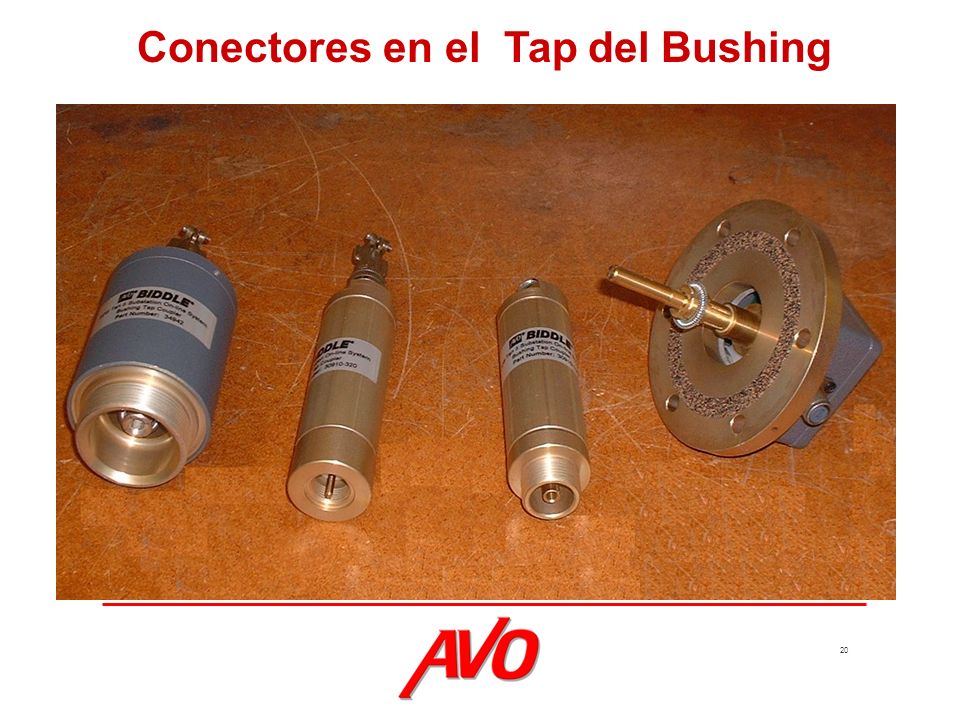

20 Conectores en el Tap del Bushing

21

22 Se realiza el cableado hasta el gabinete

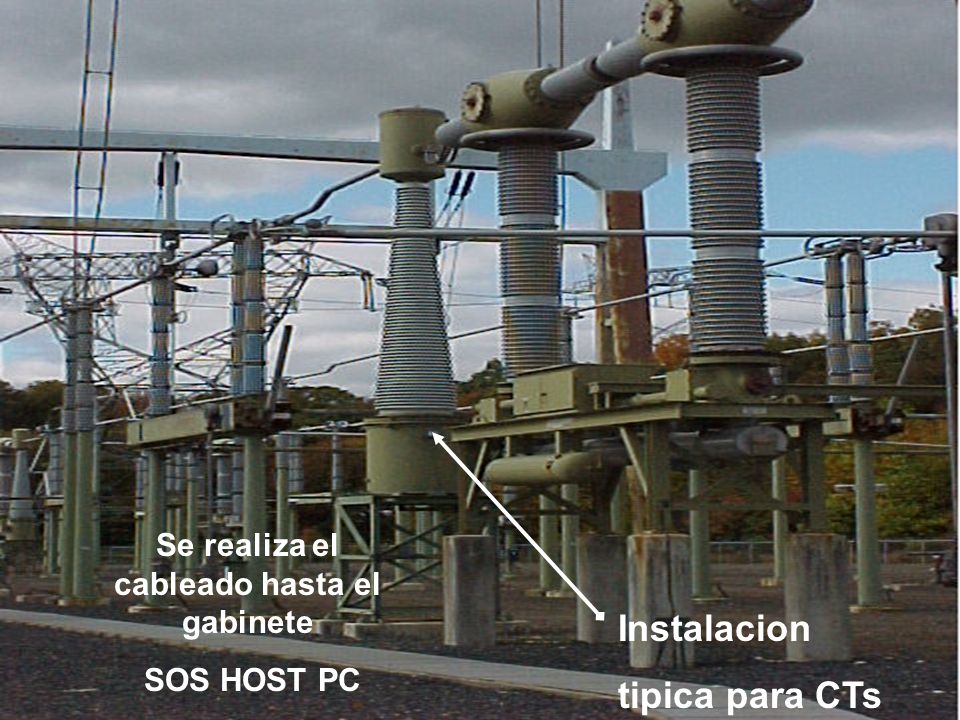

A typical installation would require that the MTU (measuring tap unit) be connected to the capacitance tap of the bushing or CT that is to be monitored. Una instalacion tipica requerira que el MTU sea conectado al tap capacitivo del bushing o al CT que va a ser monitoreado. Una vez instalado se realiza el cableado de la señal hasta el Tablero Principal. Se realiza el cableado hasta el gabinete SOS HOST PC Instalacion tipica para CTs

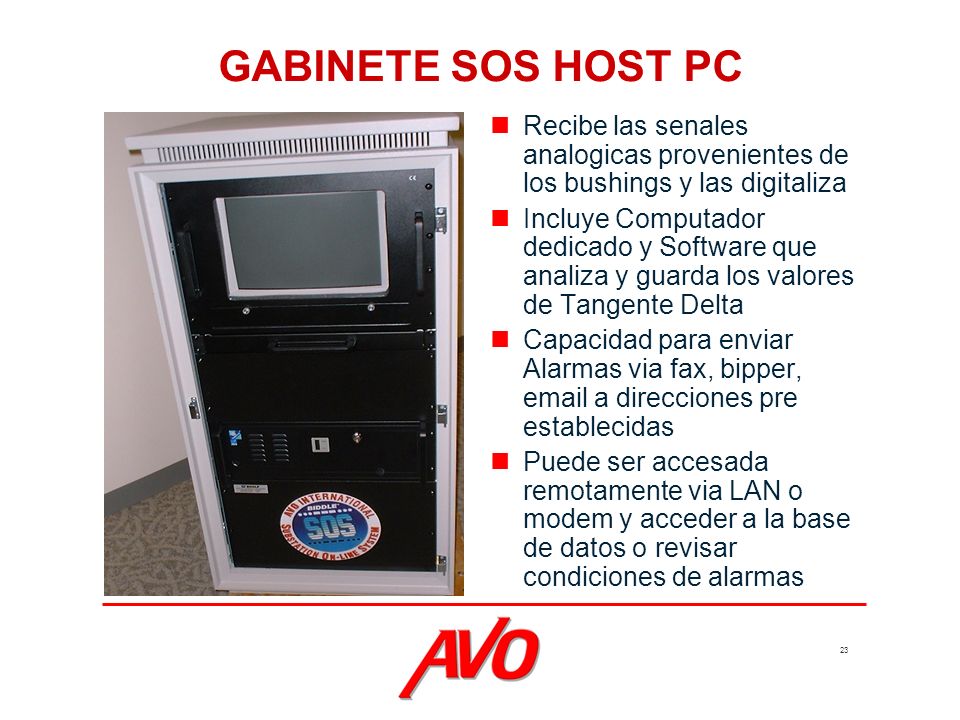

23 GABINETE SOS HOST PC Recibe las senales analogicas provenientes de los bushings y las digitaliza Incluye Computador dedicado y Software que analiza y guarda los valores de Tangente Delta Capacidad para enviar Alarmas via fax, bipper, a direcciones pre establecidas Puede ser accesada remotamente via LAN o modem y acceder a la base de datos o revisar condiciones de alarmas

24 Tiempo de Instalacion:

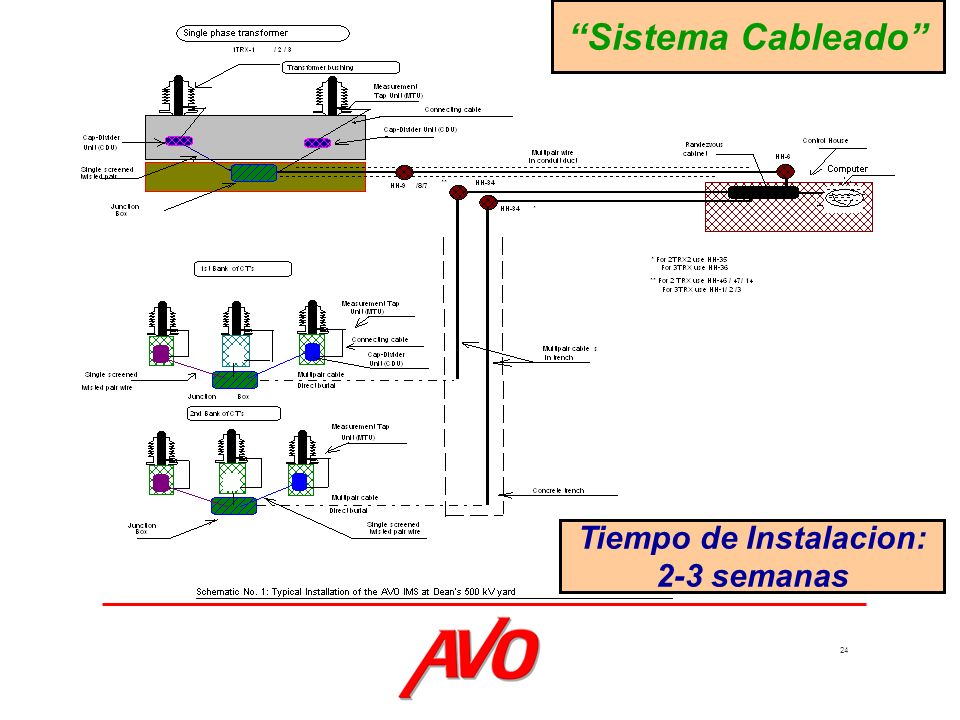

“Sistema Cableado” Tiempo de Instalacion: 2-3 semanas

25 Comunicacion con sistema Wireless

26

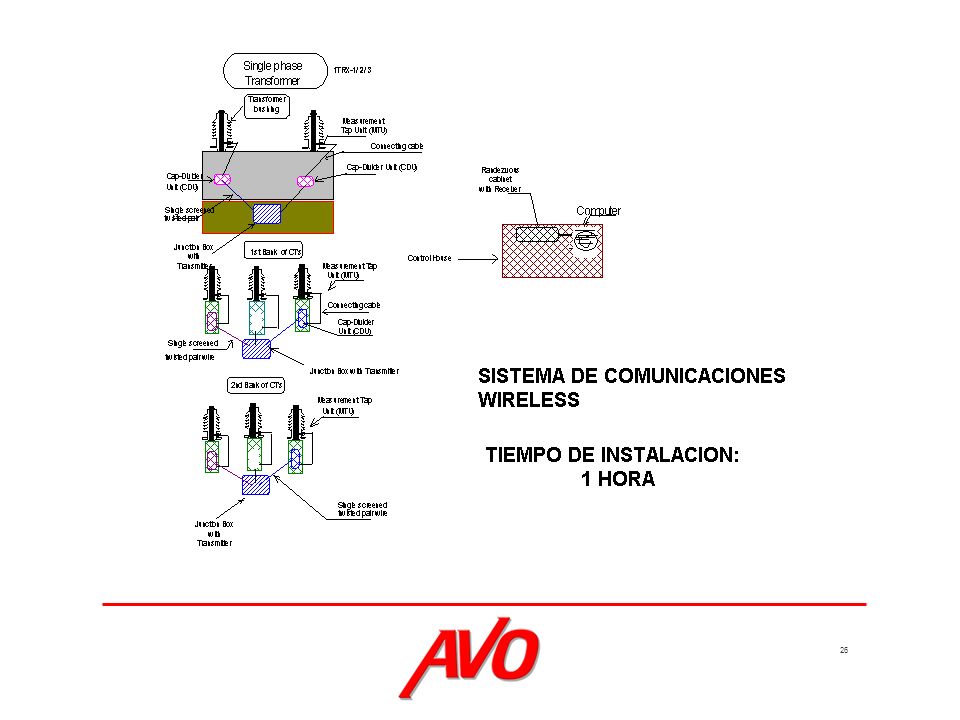

27 COMUNICACION WIRELESS

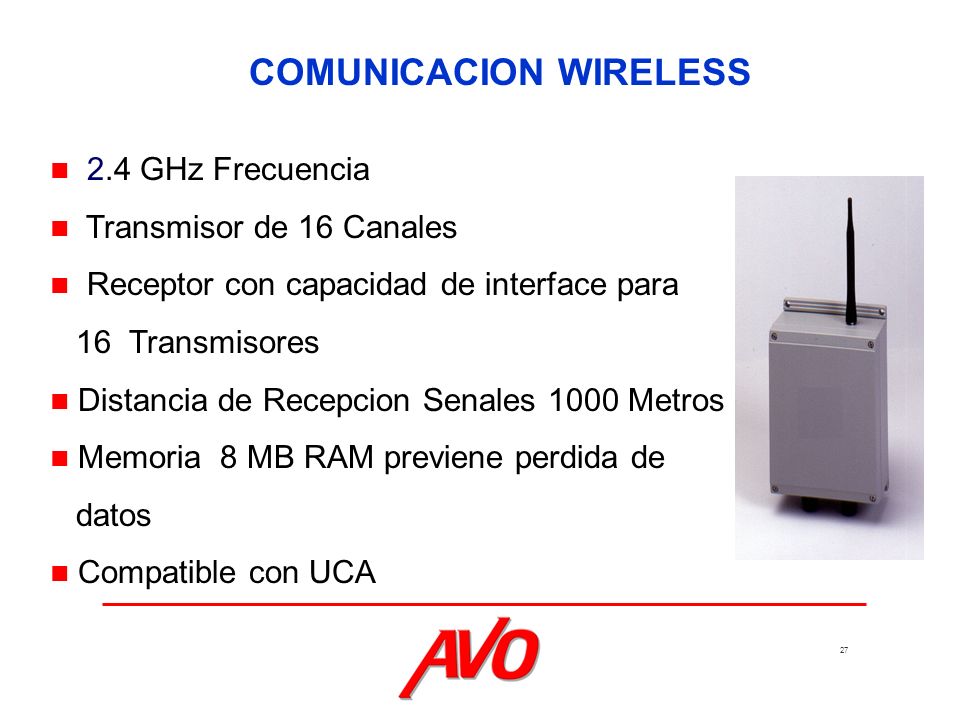

2.4 GHz Frecuencia Transmisor de 16 Canales Receptor con capacidad de interface para 16 Transmisores Distancia de Recepcion Senales 1000 Metros Memoria 8 MB RAM previene perdida de datos Compatible con UCA

28 SOS ON-LINE Software

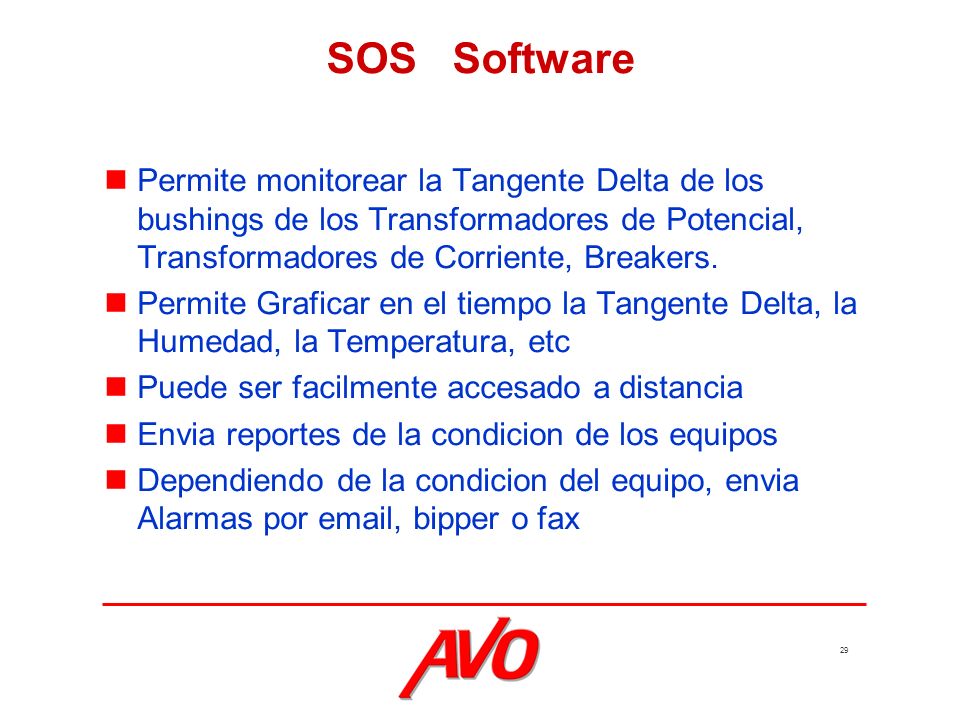

29 SOS Software Permite monitorear la Tangente Delta de los bushings de los Transformadores de Potencial, Transformadores de Corriente, Breakers. Permite Graficar en el tiempo la Tangente Delta, la Humedad, la Temperatura, etc Puede ser facilmente accesado a distancia Envia reportes de la condicion de los equipos Dependiendo de la condicion del equipo, envia Alarmas por , bipper o fax

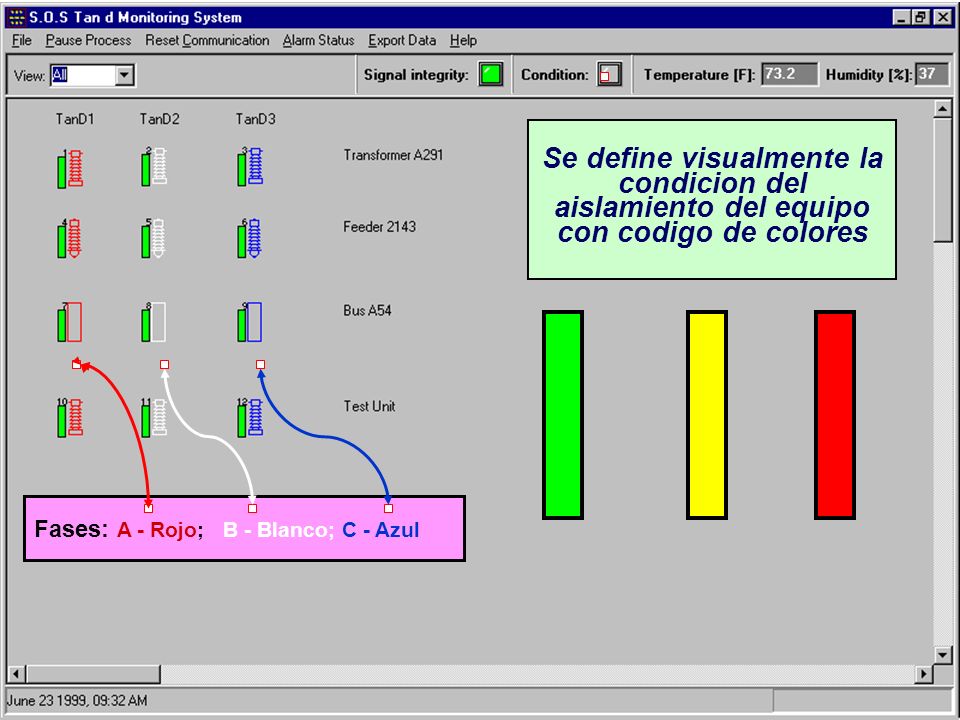

30 Se define visualmente la condicion del aislamiento del equipo con codigo de colores
This is the monitoring screen showing a quick overview of all monitored devices. This screen is configured to the users requirements. Fases: A - Rojo; B - Blanco; C - Azul

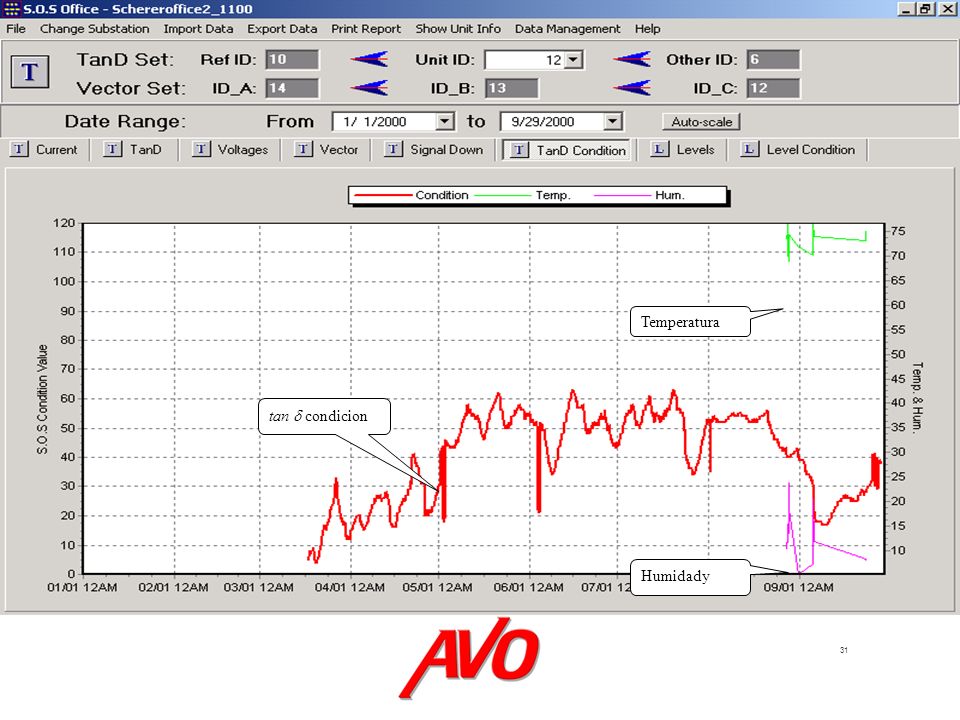

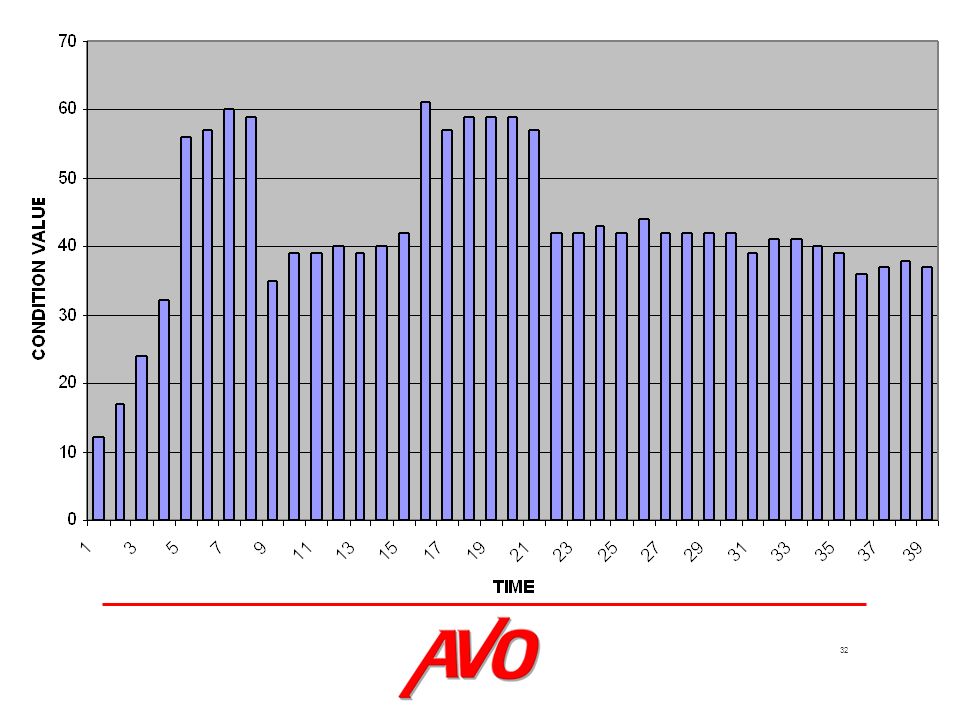

31 Temperatura tan  condicion Humidady

32

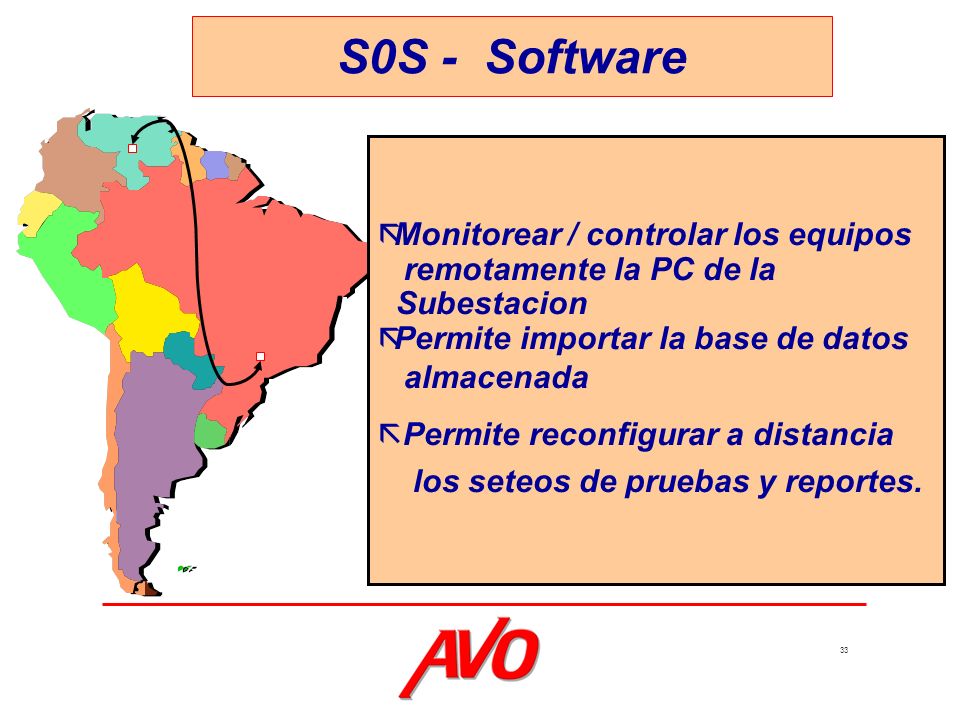

33 S0S - Software Monitorear / controlar los equipos
remotamente la PC de la Subestacion Permite importar la base de datos almacenada Permite reconfigurar a distancia los seteos de pruebas y reportes.

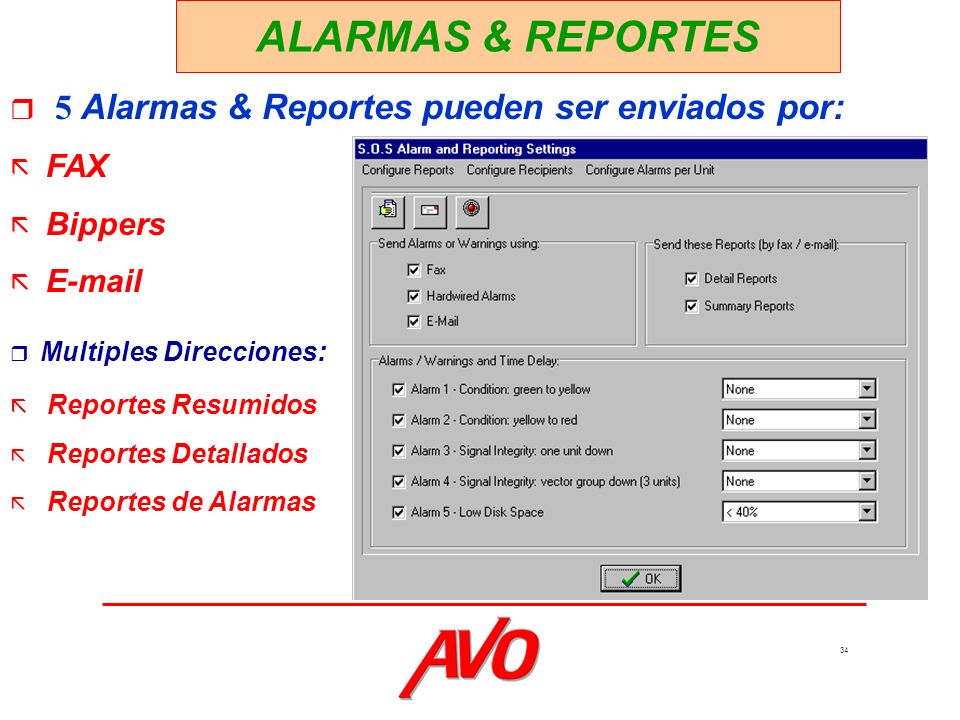

34 ALARMAS & REPORTES 5 Alarmas & Reportes pueden ser enviados por: FAX
Bippers Multiples Direcciones: Reportes Resumidos Reportes Detallados Reportes de Alarmas

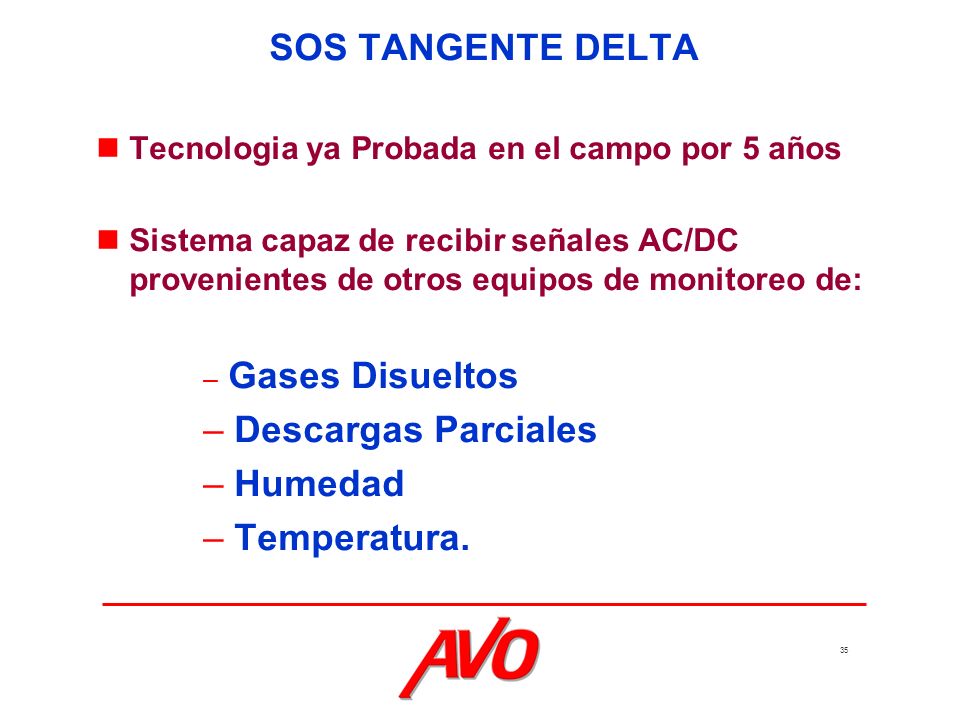

35 SOS TANGENTE DELTA Descargas Parciales Humedad Temperatura.
Tecnologia ya Probada en el campo por 5 años Sistema capaz de recibir señales AC/DC provenientes de otros equipos de monitoreo de: Gases Disueltos Descargas Parciales Humedad Temperatura.

36 Monitoreo en Tiempo Real

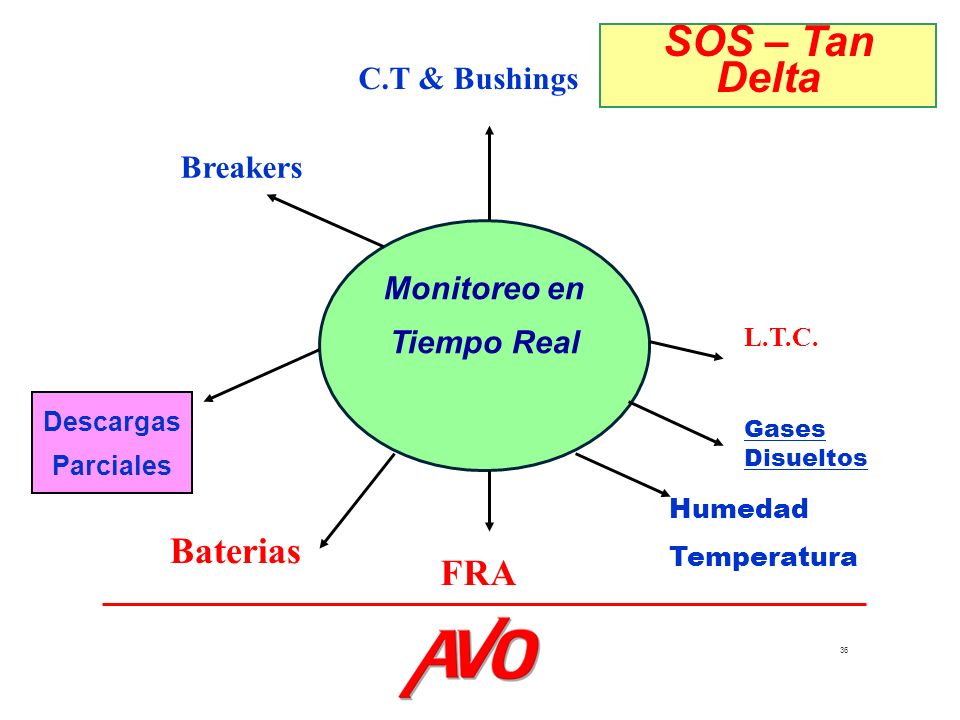

SOS – Tan Delta Monitoreo en Tiempo Real C.T & Bushings Breakers Gases Disueltos Humedad Temperatura Baterias L.T.C. Descargas Parciales FRA

37

38 Power Factor Live PF LIVE Medicion On-Line de la Tangente Delta en Bushings

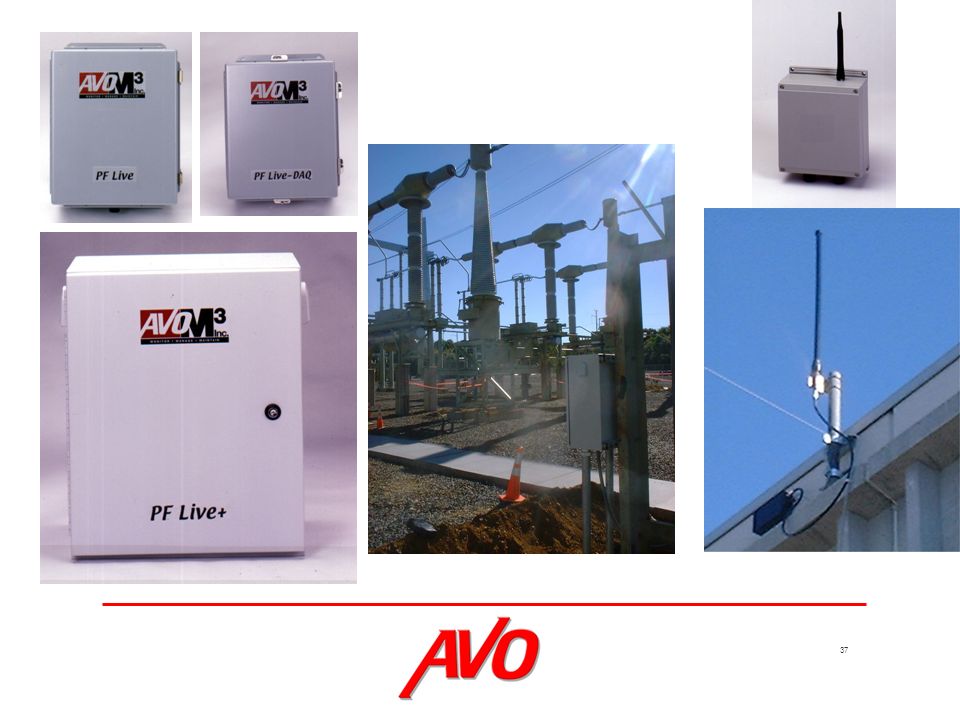

39 LA FAMILIA PF LIVE PF LIVE & DAQ PF LIVE PLUS SOS

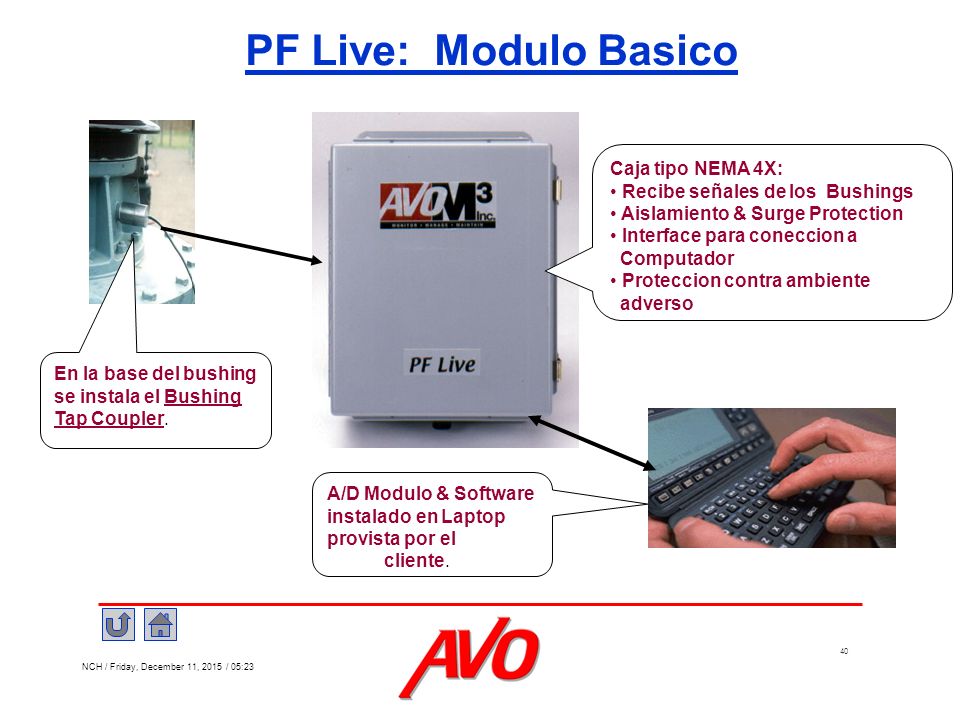

40 PF Live: Modulo Basico Caja tipo NEMA 4X:
Recibe señales de los Bushings Aislamiento & Surge Protection Interface para coneccion a Computador Proteccion contra ambiente adverso En la base del bushing se instala el Bushing Tap Coupler. A/D Modulo & Software instalado en Laptop provista por el cliente. NCH / Tuesday, April 25, 2017 / 11:06

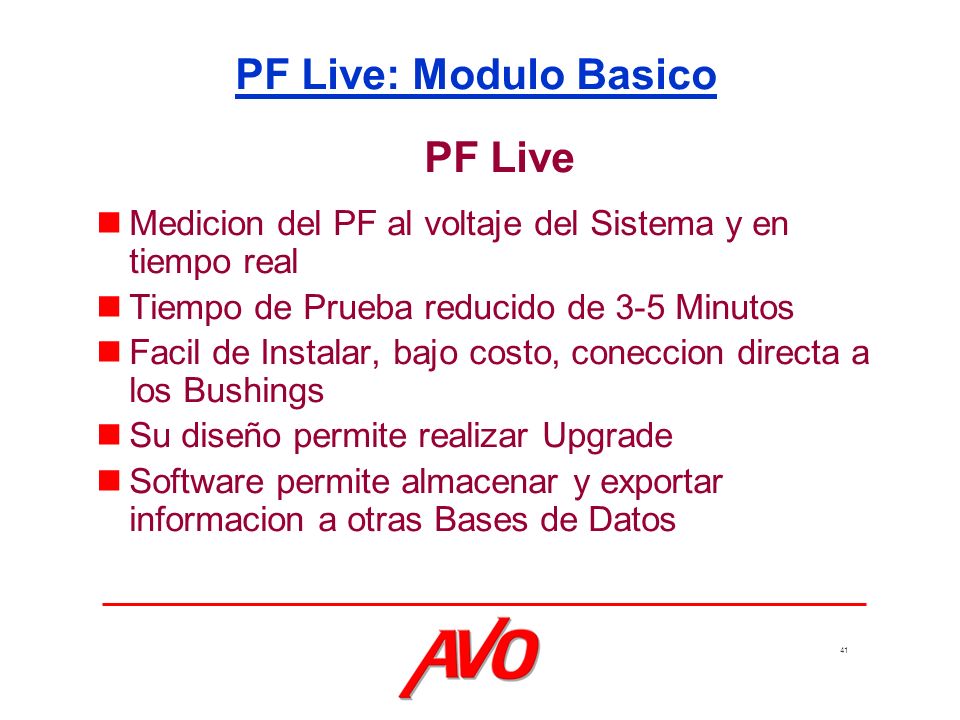

41 PF Live: Modulo Basico PF Live
Medicion del PF al voltaje del Sistema y en tiempo real Tiempo de Prueba reducido de 3-5 Minutos Facil de Instalar, bajo costo, coneccion directa a los Bushings Su diseño permite realizar Upgrade Software permite almacenar y exportar informacion a otras Bases de Datos

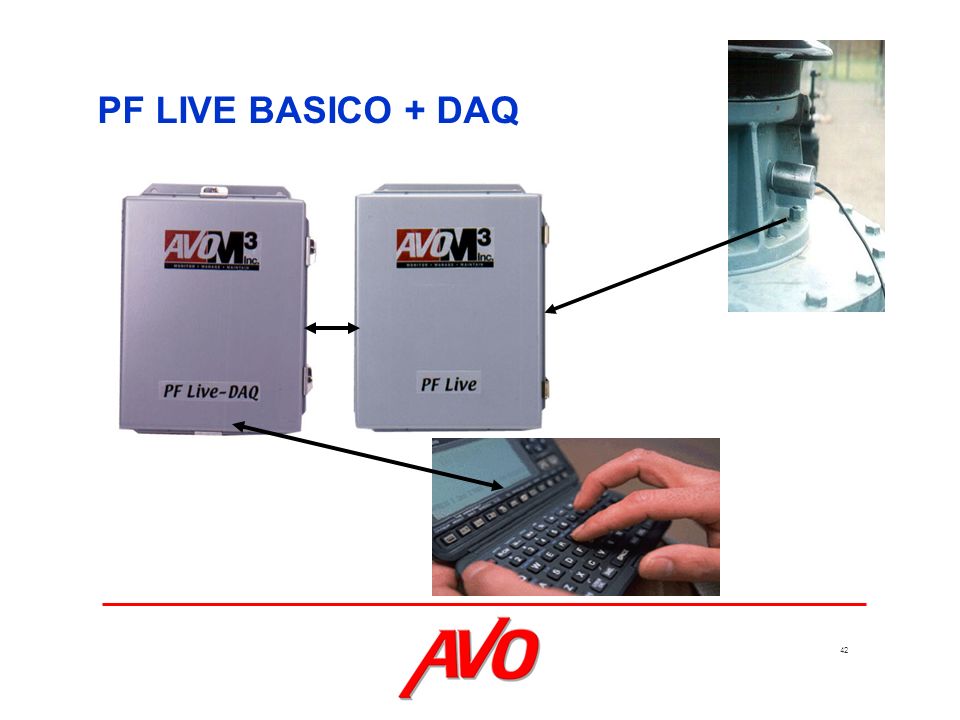

42 PF LIVE BASICO + DAQ

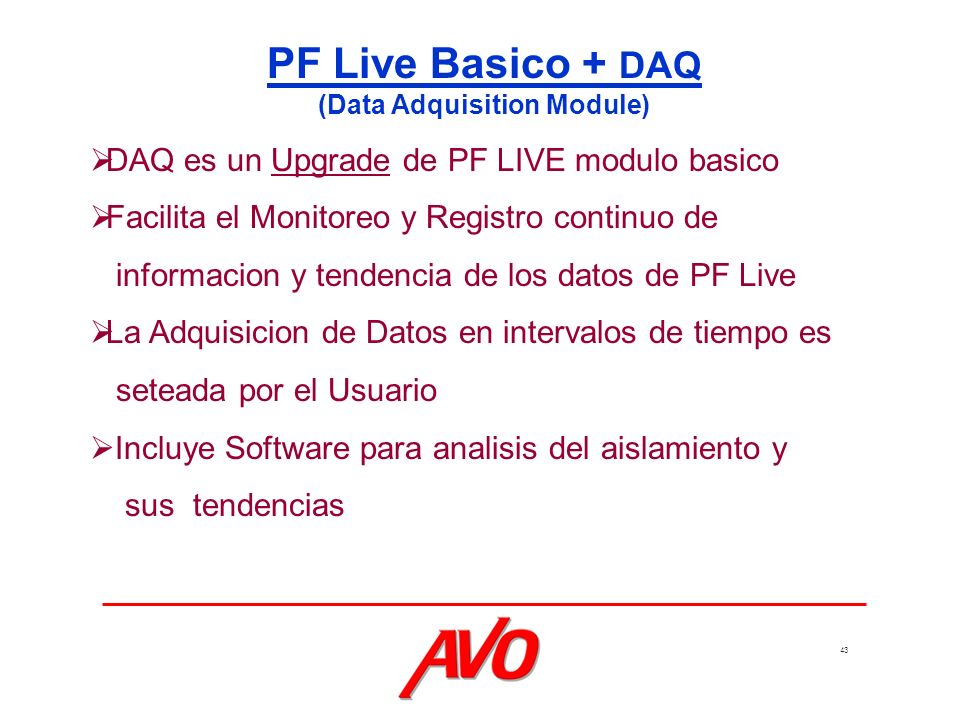

43 PF Live Basico + DAQ (Data Adquisition Module)
DAQ es un Upgrade de PF LIVE modulo basico Facilita el Monitoreo y Registro continuo de informacion y tendencia de los datos de PF Live La Adquisicion de Datos en intervalos de tiempo es seteada por el Usuario Incluye Software para analisis del aislamiento y sus tendencias

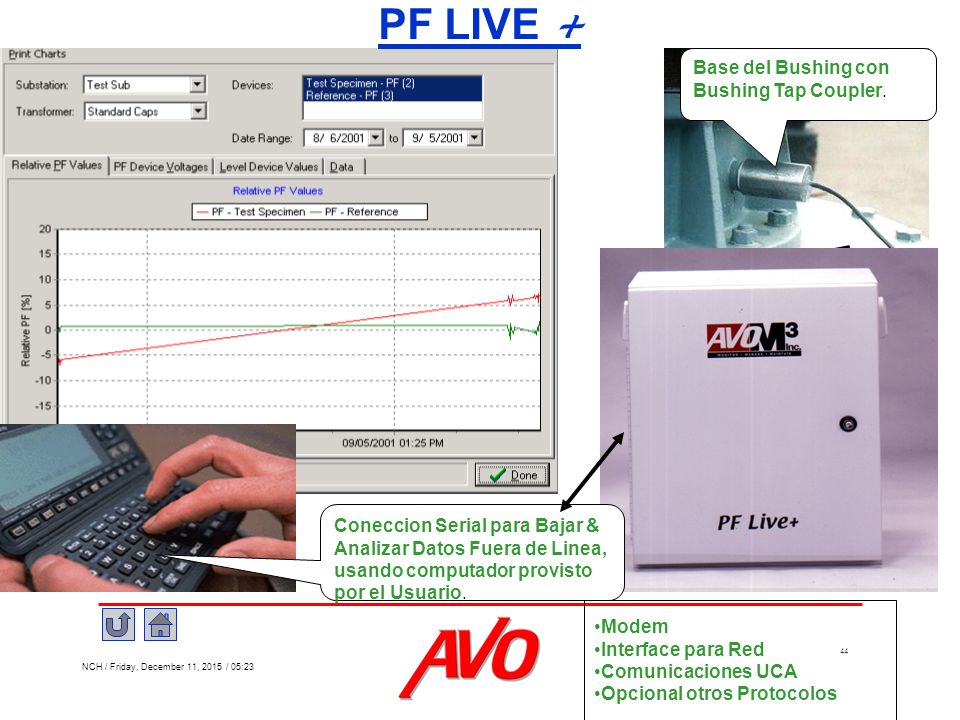

44 PF LIVE + Base del Bushing con Bushing Tap Coupler.
Coneccion Serial para Bajar & Analizar Datos Fuera de Linea, usando computador provisto por el Usuario. Modem Interface para Red Comunicaciones UCA Opcional otros Protocolos NCH / Tuesday, April 25, 2017 / 11:06

45 Se define visualmente la condicion del aislamiento del equipo con codigo de colores
This is the monitoring screen showing a quick overview of all monitored devices. This screen is configured to the users requirements. Fases: A - Rojo; B - Blanco; C - Azul

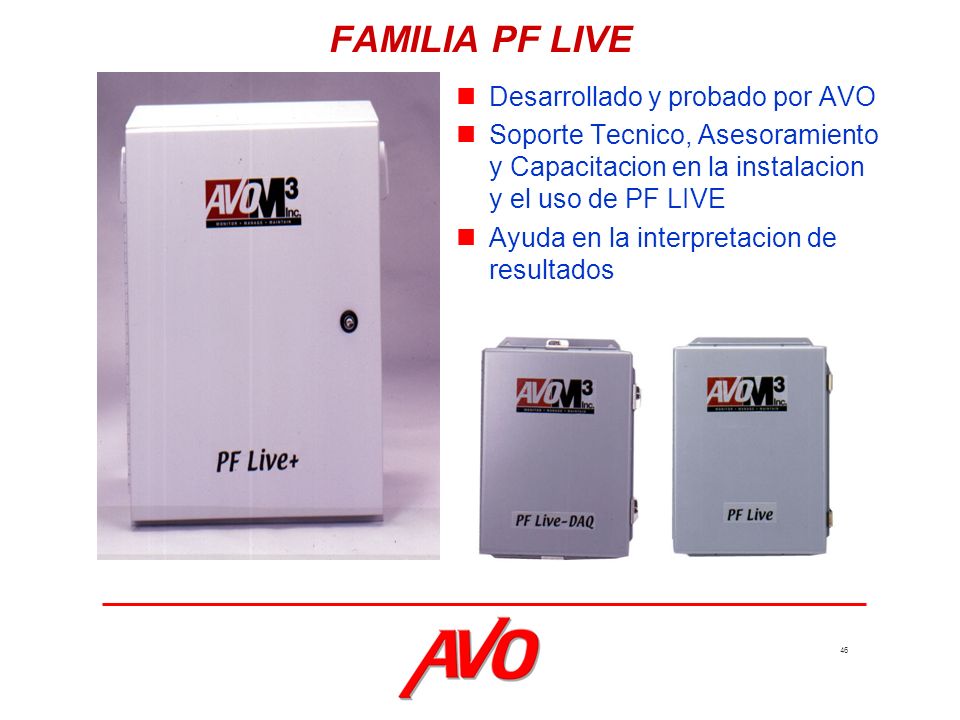

46 FAMILIA PF LIVE Desarrollado y probado por AVO
Soporte Tecnico, Asesoramiento y Capacitacion en la instalacion y el uso de PF LIVE Ayuda en la interpretacion de resultados
