1 Diseño RC-10

2 Parámetros de Operación RC10

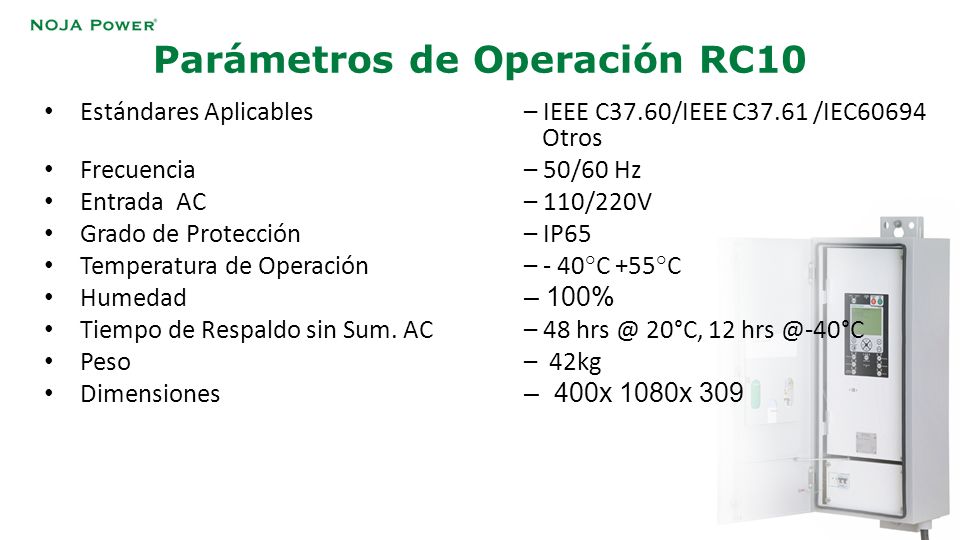

Estándares Aplicables – IEEE C37.60/IEEE C37.61 /IEC Otros Frecuencia – 50/60 Hz Entrada AC – 110/220V Grado de Protección – IP65 Temperatura de Operación – - 40°C +55°C Humedad – 100% Tiempo de Respaldo sin Sum. AC – 48 20°C, 12 Peso – 42kg Dimensiones – 400x 1080x 309

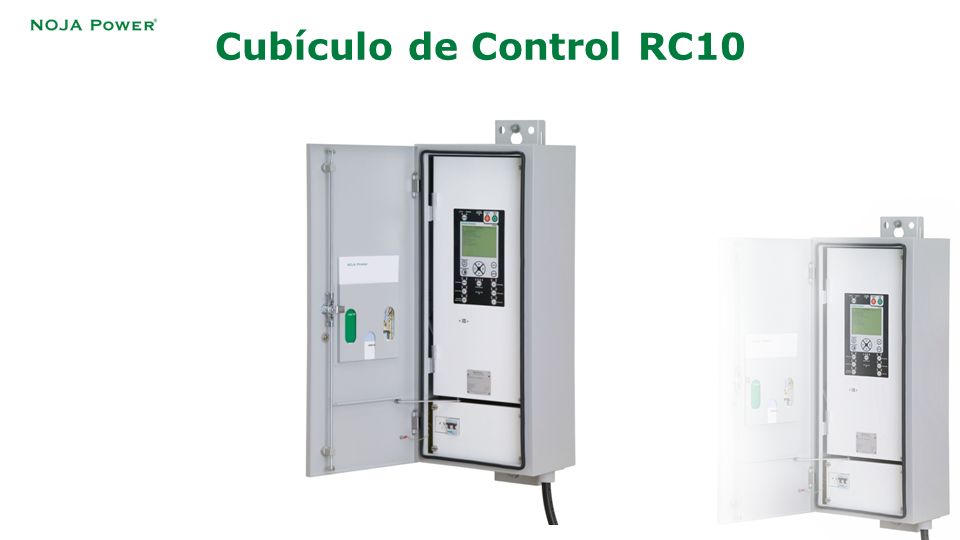

3 Cubículo de Control RC10

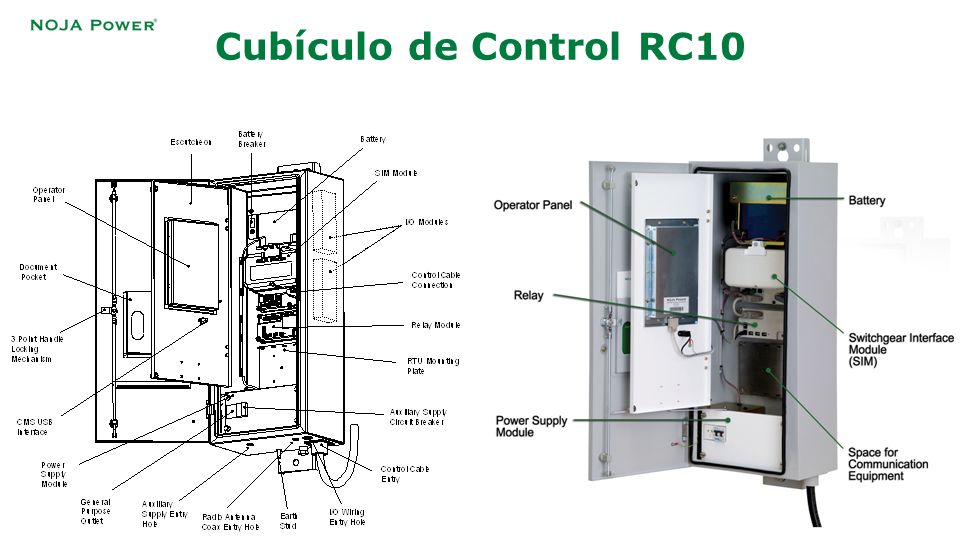

4 Cubículo de Control RC10

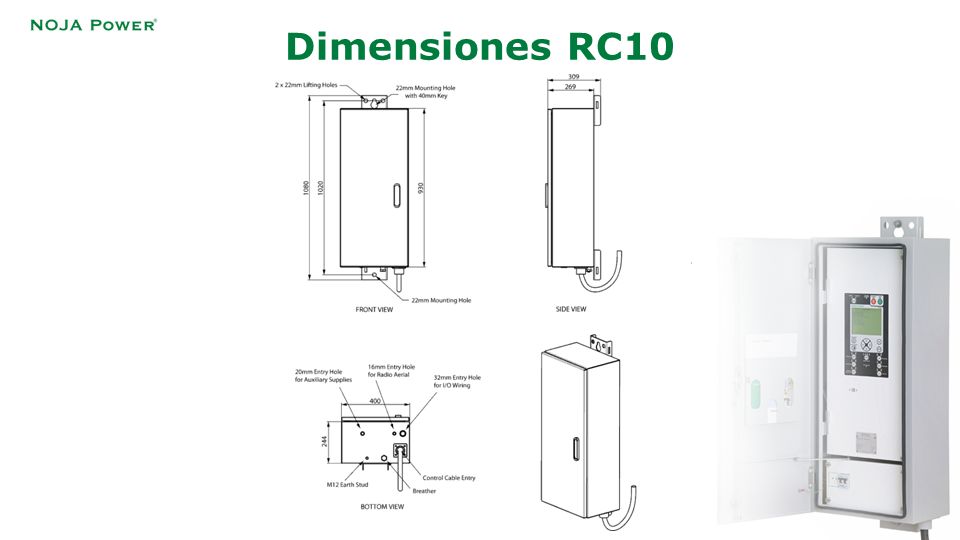

5 Dimensiones RC10

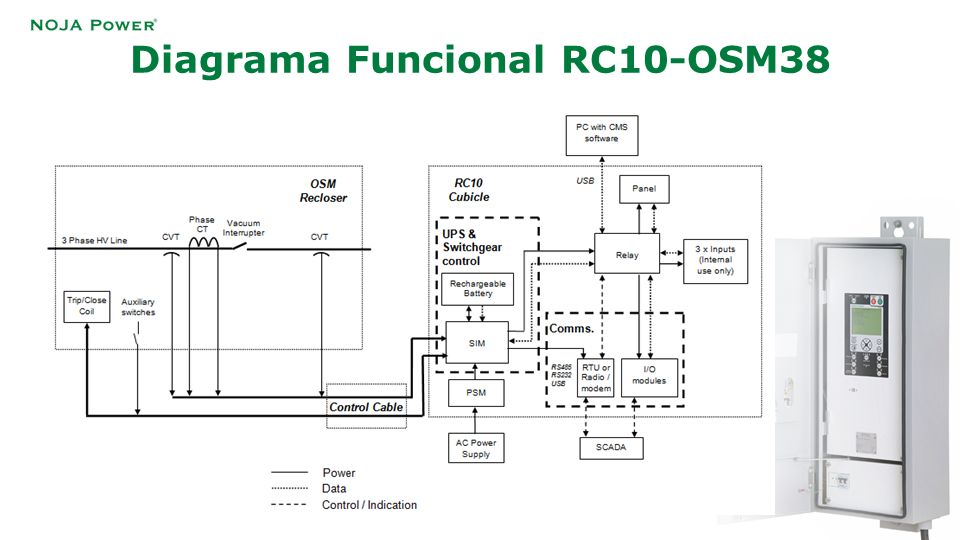

6 Diagrama Funcional RC10-OSM38

7 Características Claves RC10

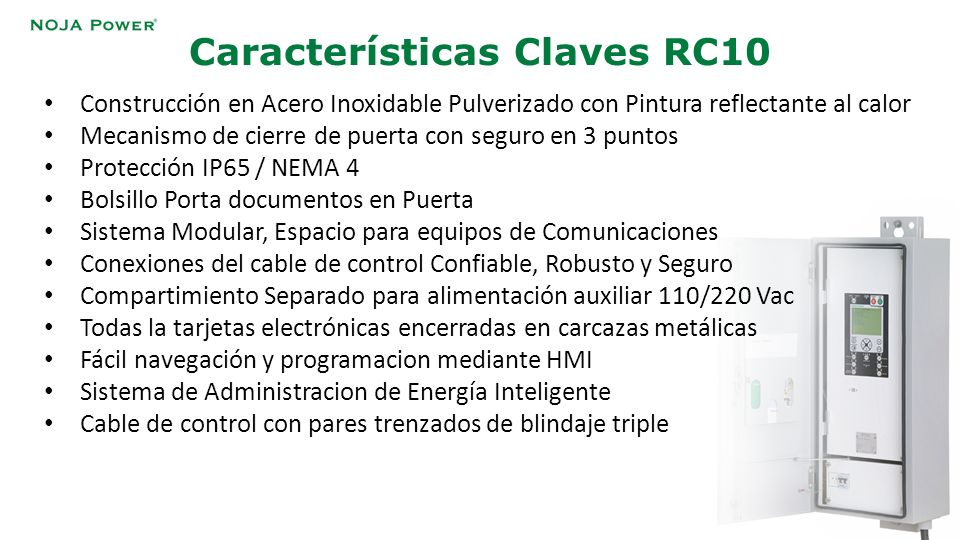

Construcción en Acero Inoxidable Pulverizado con Pintura reflectante al calor Mecanismo de cierre de puerta con seguro en 3 puntos Protección IP65 / NEMA 4 Bolsillo Porta documentos en Puerta Sistema Modular, Espacio para equipos de Comunicaciones Conexiones del cable de control Confiable, Robusto y Seguro Compartimiento Separado para alimentación auxiliar 110/220 Vac Todas la tarjetas electrónicas encerradas en carcazas metálicas Fácil navegación y programacion mediante HMI Sistema de Administracion de Energía Inteligente Cable de control con pares trenzados de blindaje triple

8 Desempeño EMC RC10 Rango Estándar Aplicable

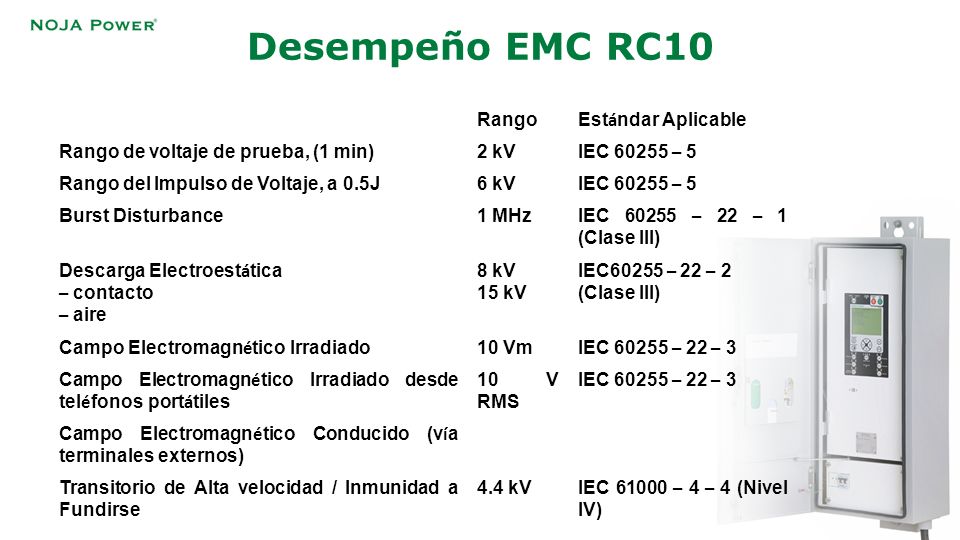

Rango de voltaje de prueba, (1 min) 2 kV IEC – 5 Rango del Impulso de Voltaje, a 0.5J 6 kV Burst Disturbance 1 MHz IEC – 22 – 1 (Clase III) Descarga Electroestática – contacto – aire 8 kV 15 kV IEC60255 – 22 – 2 (Clase III) Campo Electromagnético Irradiado 10 Vm IEC – 22 – 3 Campo Electromagnético Irradiado desde teléfonos portátiles 10 V RMS Campo Electromagnético Conducido (vía terminales externos) Transitorio de Alta velocidad / Inmunidad a Fundirse 4.4 kV IEC – 4 – 4 (Nivel IV)

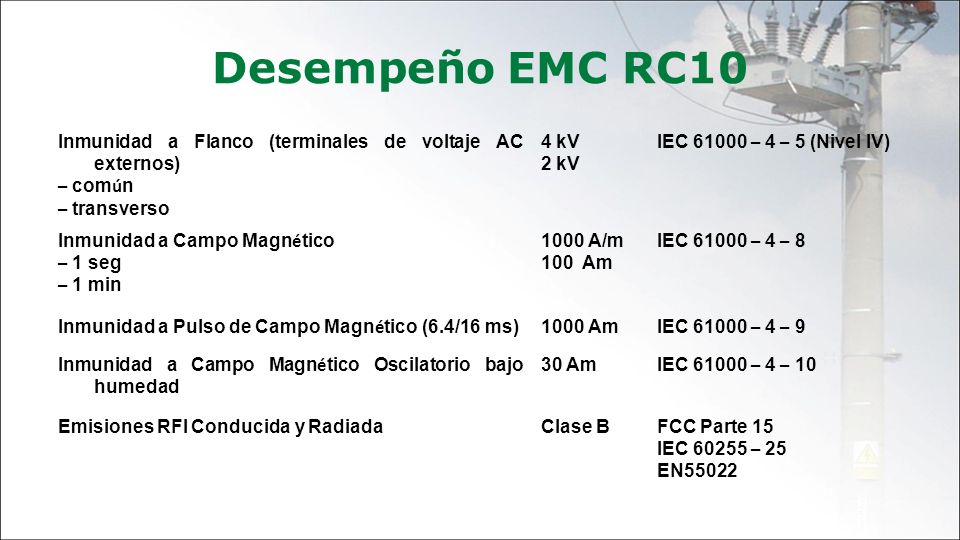

9 Desempeño EMC RC10 Inmunidad a Flanco (terminales de voltaje AC externos) – común – transverso 4 kV 2 kV IEC – 4 – 5 (Nivel IV) Inmunidad a Campo Magnético – 1 seg – 1 min 1000 A/m 100 Am IEC – 4 – 8 Inmunidad a Pulso de Campo Magnético (6.4/16 ms) 1000 Am IEC – 4 – 9 Inmunidad a Campo Magnético Oscilatorio bajo humedad 30 Am IEC – 4 – 10 Emisiones RFI Conducida y Radiada Clase B FCC Parte 15 IEC – 25 EN55022

10 Precición de Medición RC10

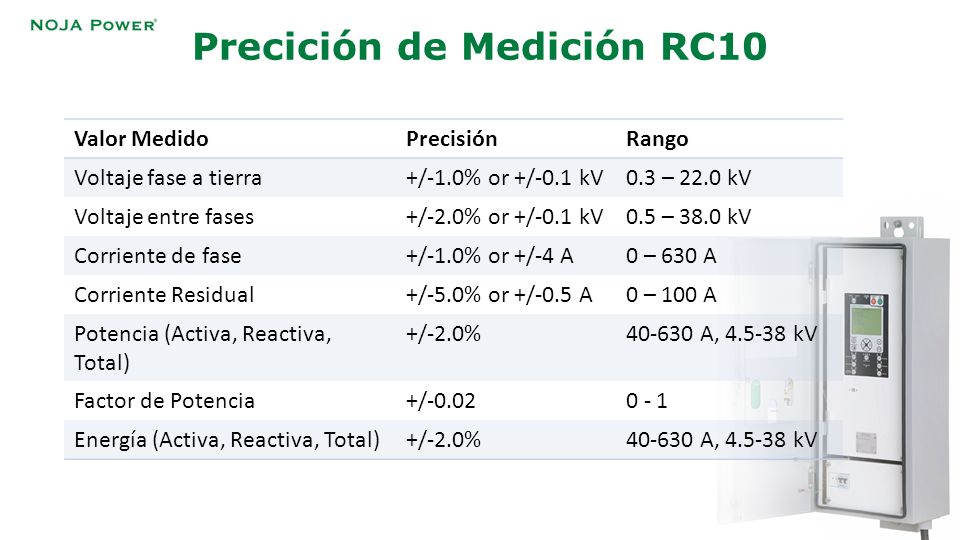

Valor Medido Precisión Rango Voltaje fase a tierra +/-1.0% or +/-0.1 kV 0.3 – 22.0 kV Voltaje entre fases +/-2.0% or +/-0.1 kV 0.5 – 38.0 kV Corriente de fase +/-1.0% or +/-4 A 0 – 630 A Corriente Residual +/-5.0% or +/-0.5 A 0 – 100 A Potencia (Activa, Reactiva, Total) +/-2.0% A, kV Factor de Potencia +/-0.02 0 - 1 Energía (Activa, Reactiva, Total)

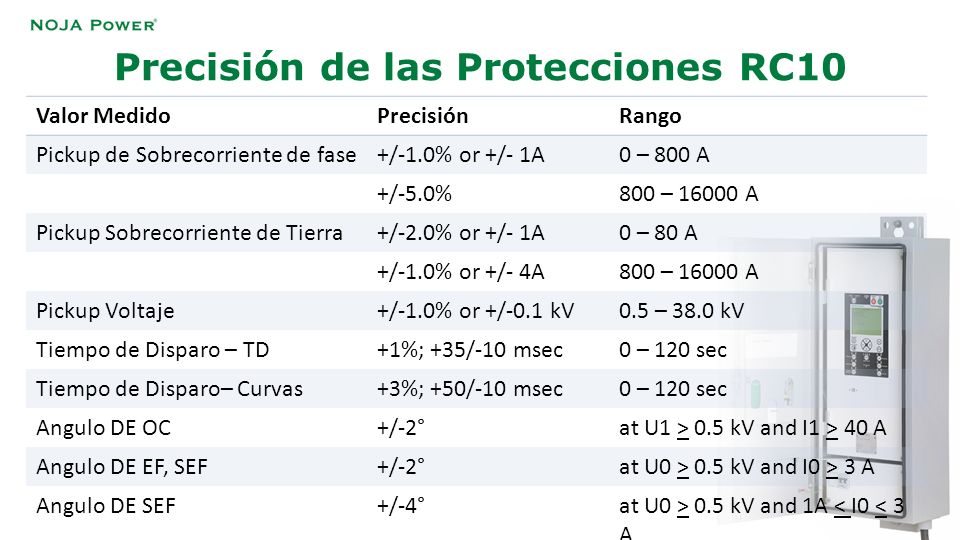

11 Precisión de las Protecciones RC10
Valor Medido Precisión Rango Pickup de Sobrecorriente de fase +/-1.0% or +/- 1A 0 – 800 A +/-5.0% 800 – A Pickup Sobrecorriente de Tierra +/-2.0% or +/- 1A 0 – 80 A +/-1.0% or +/- 4A Pickup Voltaje +/-1.0% or +/-0.1 kV 0.5 – 38.0 kV Tiempo de Disparo – TD +1%; +35/-10 msec 0 – 120 sec Tiempo de Disparo– Curvas +3%; +50/-10 msec Angulo DE OC +/-2° at U1 > 0.5 kV and I1 > 40 A Angulo DE EF, SEF at U0 > 0.5 kV and I0 > 3 A Angulo DE SEF +/-4° at U0 > 0.5 kV and 1A < I0 < 3 A

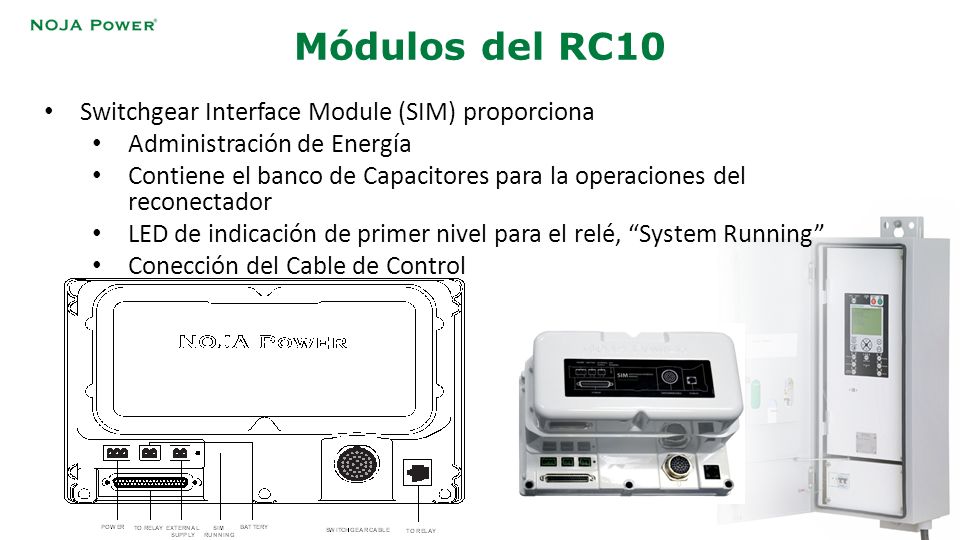

12 Módulos del RC10 Switchgear Interface Module (SIM) proporciona
Administración de Energía Contiene el banco de Capacitores para la operaciones del reconectador LED de indicación de primer nivel para el relé, “System Running” Conección del Cable de Control

13 Módulos del RC10 Módulo Relé (REL)

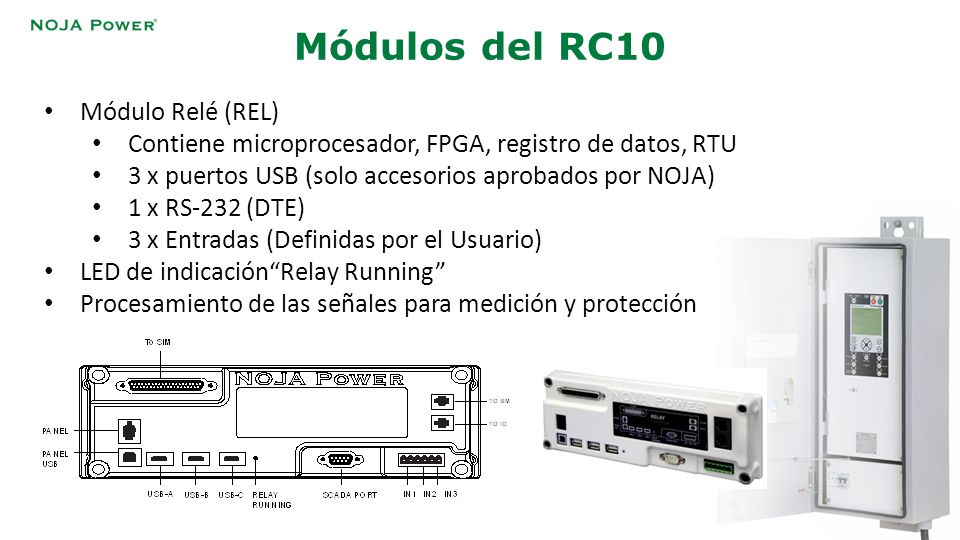

Contiene microprocesador, FPGA, registro de datos, RTU 3 x puertos USB (solo accesorios aprobados por NOJA) 1 x RS-232 (DTE) 3 x Entradas (Definidas por el Usuario) LED de indicación“Relay Running” Procesamiento de las señales para medición y protección

14 Panel de Operador del RC10 (HMI)

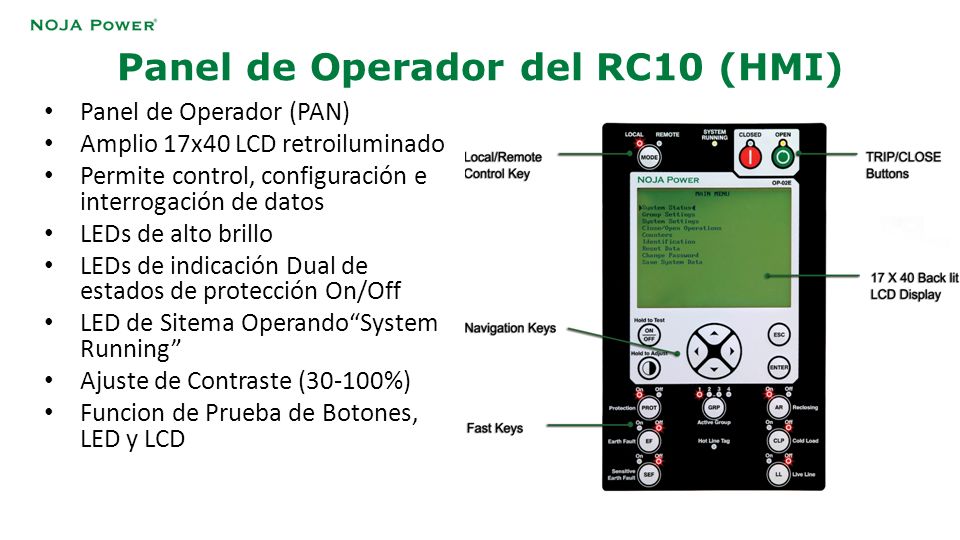

Panel de Operador (PAN) Amplio 17x40 LCD retroiluminado Permite control, configuración e interrogación de datos LEDs de alto brillo LEDs de indicación Dual de estados de protección On/Off LED de Sitema Operando“System Running” Ajuste de Contraste (30-100%) Funcion de Prueba de Botones, LED y LCD

15 Módulos del RC10 Modulo de Suministro de Potencia (PSM)

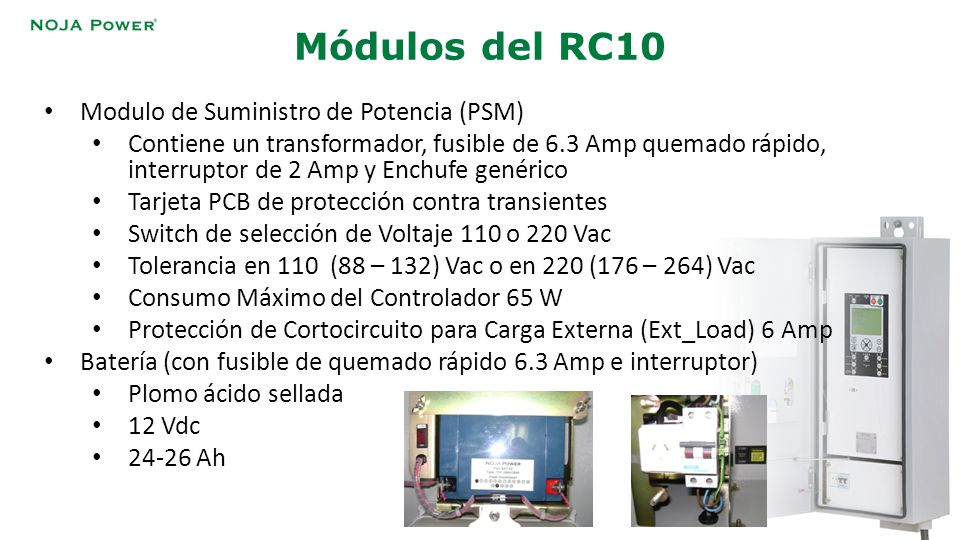

Contiene un transformador, fusible de 6.3 Amp quemado rápido, interruptor de 2 Amp y Enchufe genérico Tarjeta PCB de protección contra transientes Switch de selección de Voltaje 110 o 220 Vac Tolerancia en 110 (88 – 132) Vac o en 220 (176 – 264) Vac Consumo Máximo del Controlador 65 W Protección de Cortocircuito para Carga Externa (Ext_Load) 6 Amp Batería (con fusible de quemado rápido 6.3 Amp e interruptor) Plomo ácido sellada 12 Vdc 24-26 Ah

16 Módulos del RC10 Módulos de Entrada y Salidas Opcionales (GPIO)

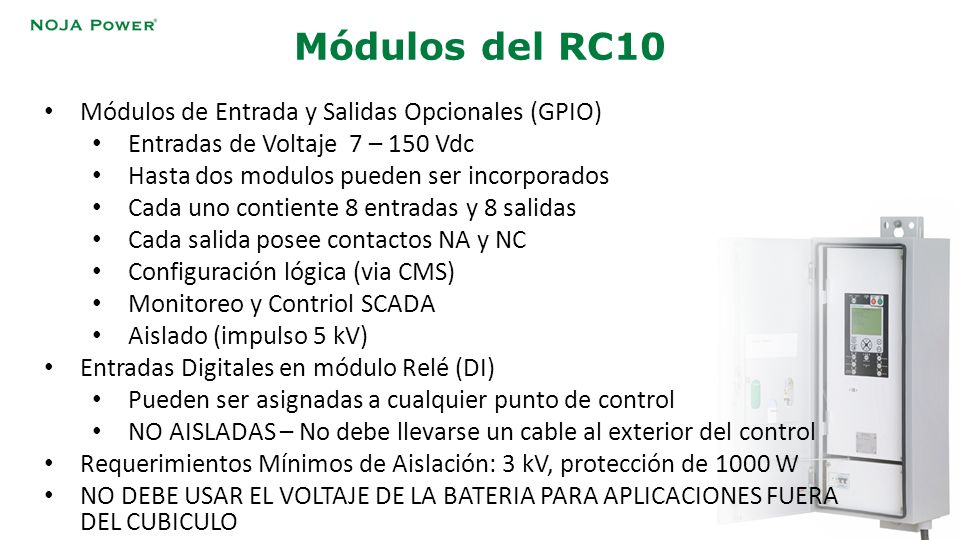

Entradas de Voltaje 7 – 150 Vdc Hasta dos modulos pueden ser incorporados Cada uno contiente 8 entradas y 8 salidas Cada salida posee contactos NA y NC Configuración lógica (via CMS) Monitoreo y Contriol SCADA Aislado (impulso 5 kV) Entradas Digitales en módulo Relé (DI) Pueden ser asignadas a cualquier punto de control NO AISLADAS – No debe llevarse un cable al exterior del control Requerimientos Mínimos de Aislación: 3 kV, protección de 1000 W NO DEBE USAR EL VOLTAJE DE LA BATERIA PARA APLICACIONES FUERA DEL CUBICULO

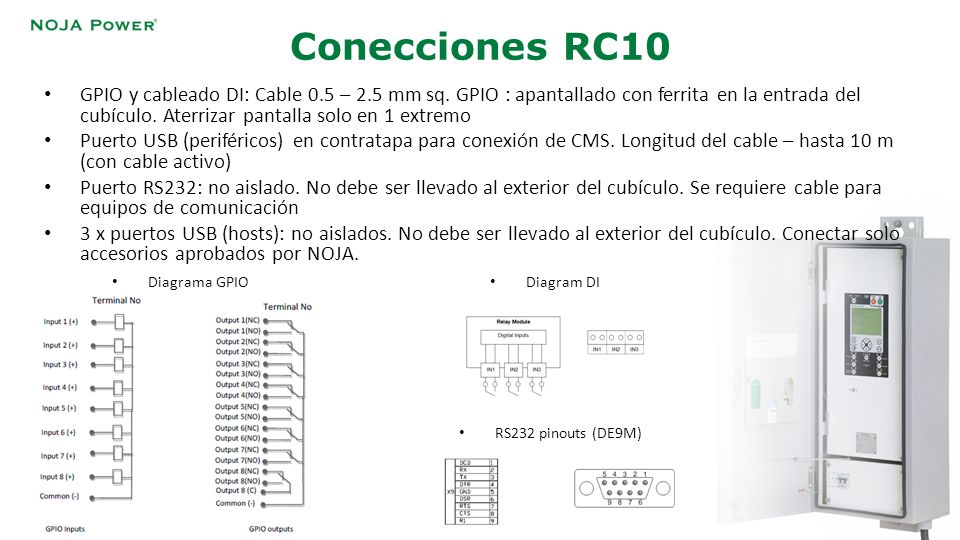

17 Conecciones RC10 GPIO y cableado DI: Cable 0.5 – 2.5 mm sq. GPIO : apantallado con ferrita en la entrada del cubículo. Aterrizar pantalla solo en 1 extremo Puerto USB (periféricos) en contratapa para conexión de CMS. Longitud del cable – hasta 10 m (con cable activo) Puerto RS232: no aislado. No debe ser llevado al exterior del cubículo. Se requiere cable para equipos de comunicación 3 x puertos USB (hosts): no aislados. No debe ser llevado al exterior del cubículo. Conectar solo accesorios aprobados por NOJA. Diagrama GPIO Diagram DI RS232 pinouts (DE9M)
