50 aniversario de la presa de Belesar e inauguración de la central hidráulica Belesar II

Presentación del tema: "50 aniversario de la presa de Belesar e inauguración de la central hidráulica Belesar II"— Transcripción de la presentación:

1

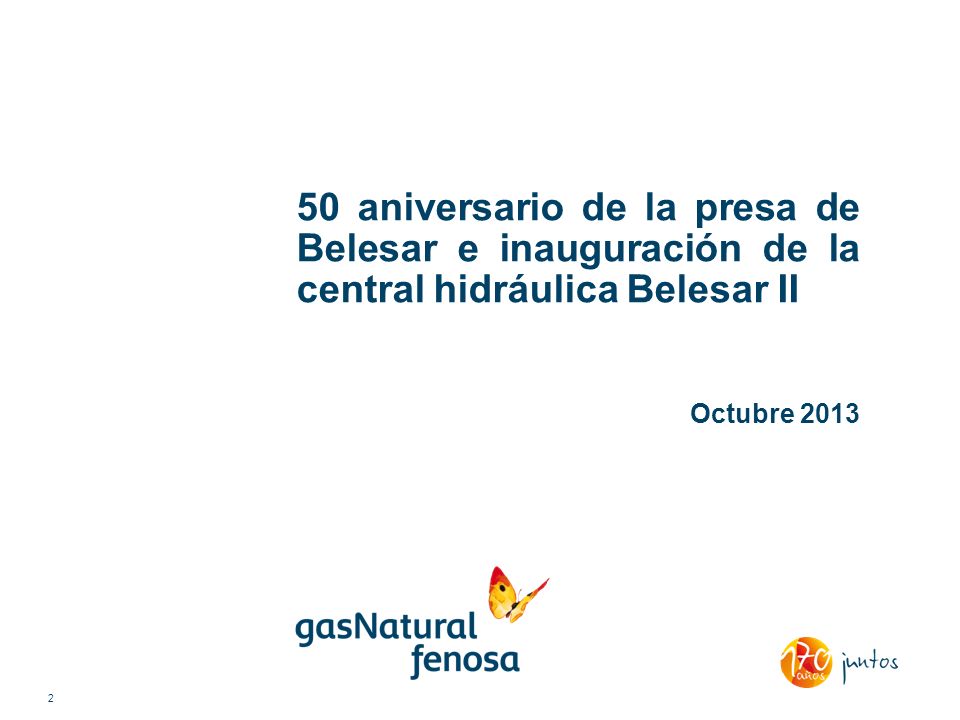

2 50 aniversario de la presa de Belesar e inauguración de la central hidráulica Belesar II
Octubre 2013

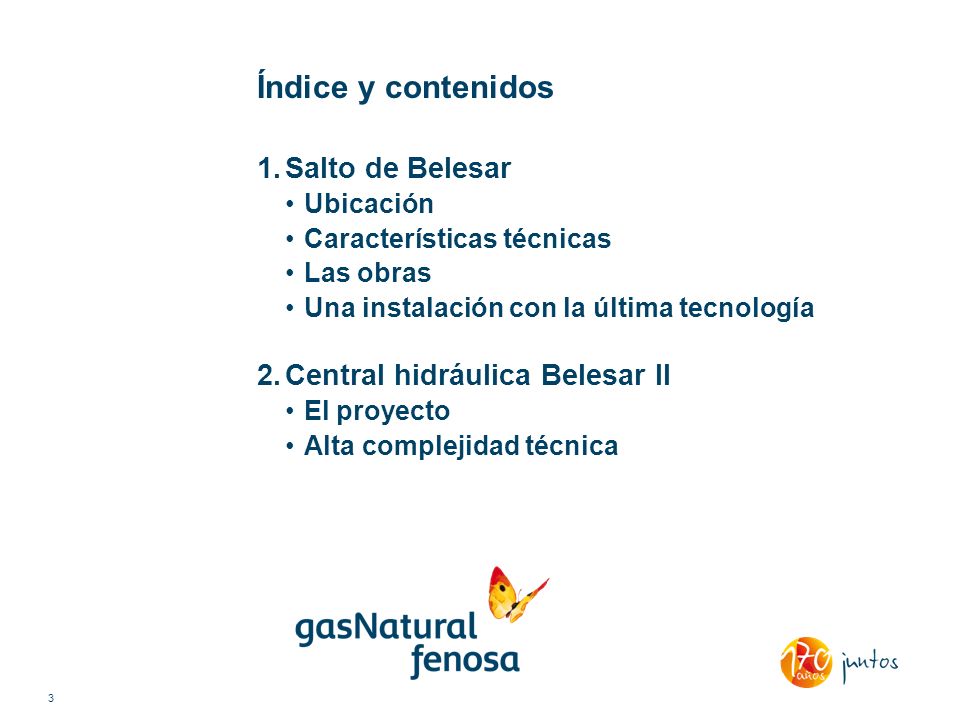

3 Índice y contenidos Salto de Belesar Central hidráulica Belesar II
Ubicación Características técnicas Las obras Una instalación con la última tecnología Central hidráulica Belesar II El proyecto Alta complejidad técnica

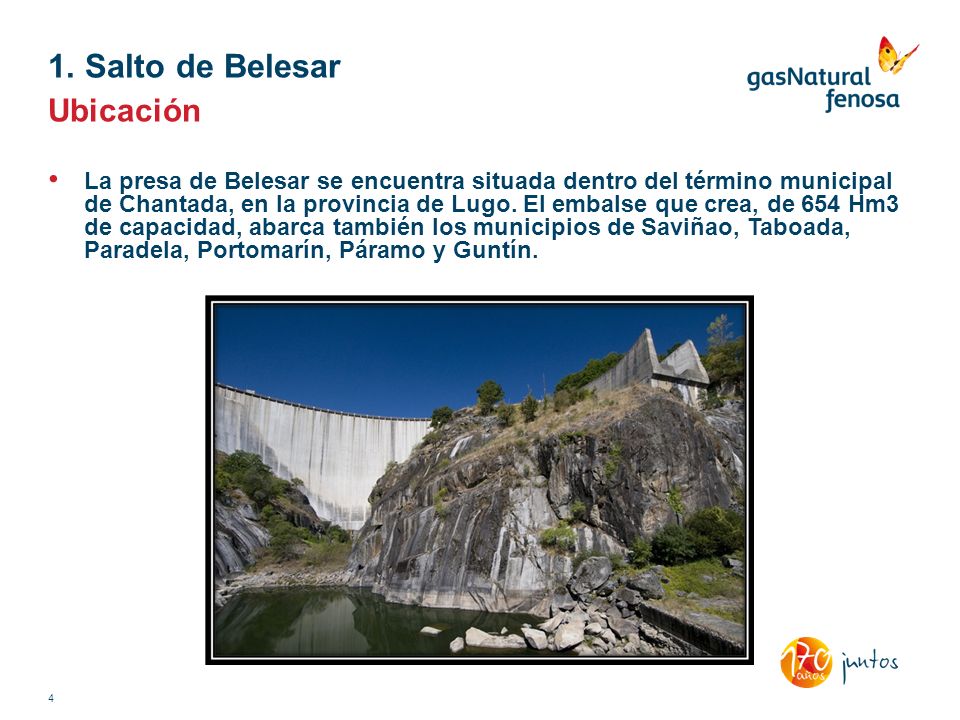

4 1. Salto de Belesar Ubicación
La presa de Belesar se encuentra situada dentro del término municipal de Chantada, en la provincia de Lugo. El embalse que crea, de 654 Hm3 de capacidad, abarca también los municipios de Saviñao, Taboada, Paradela, Portomarín, Páramo y Guntín.

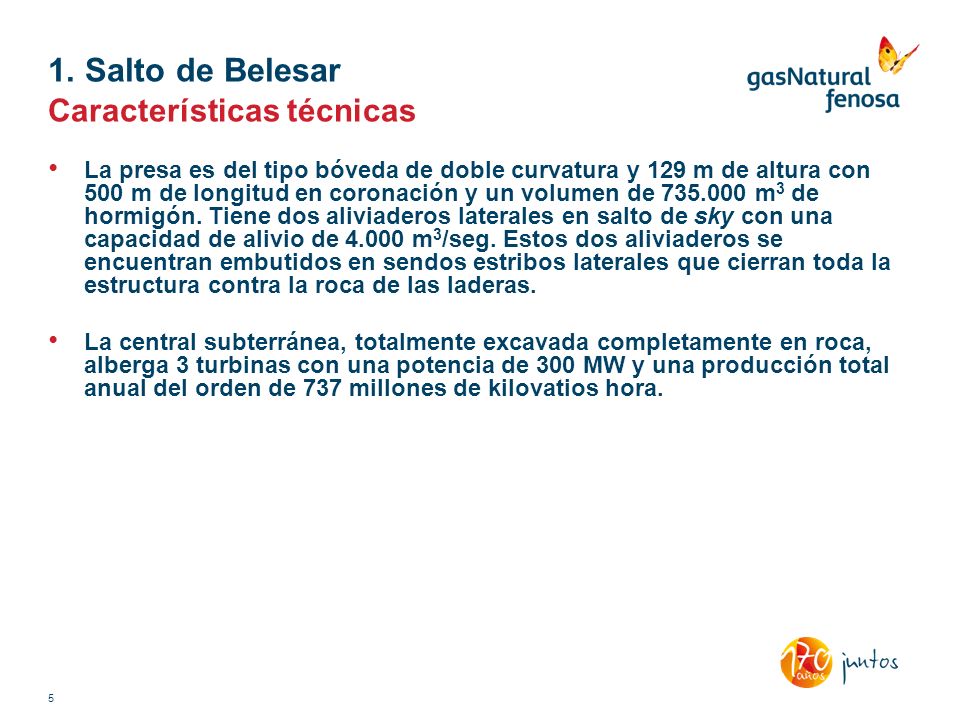

5 1. Salto de Belesar Características técnicas
La presa es del tipo bóveda de doble curvatura y 129 m de altura con 500 m de longitud en coronación y un volumen de m3 de hormigón. Tiene dos aliviaderos laterales en salto de sky con una capacidad de alivio de m3/seg. Estos dos aliviaderos se encuentran embutidos en sendos estribos laterales que cierran toda la estructura contra la roca de las laderas. La central subterránea, totalmente excavada completamente en roca, alberga 3 turbinas con una potencia de 300 MW y una producción total anual del orden de 737 millones de kilovatios hora.

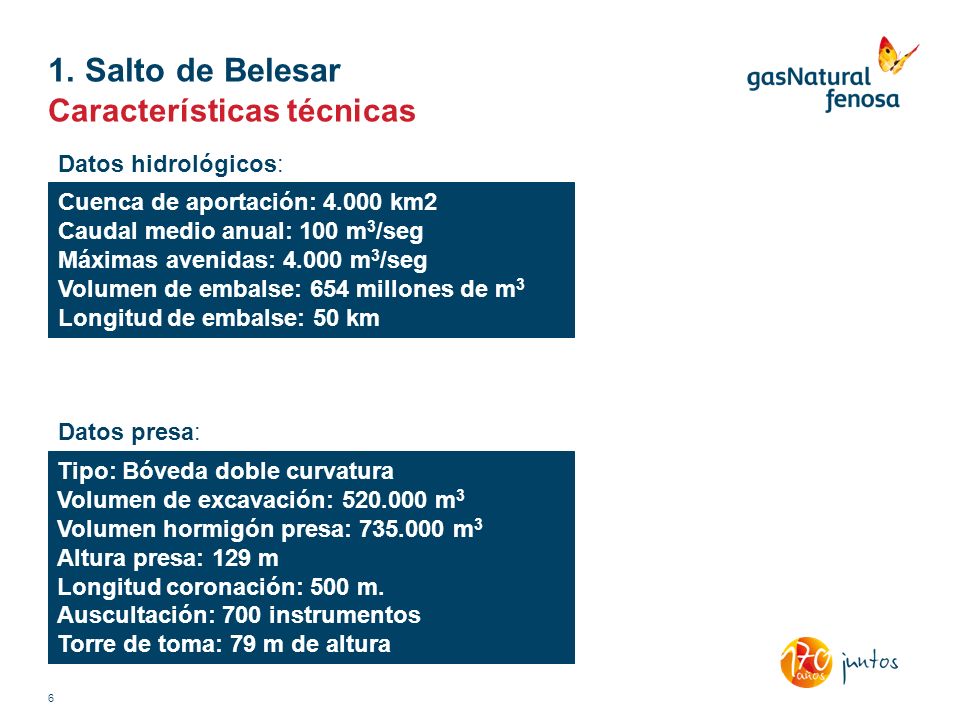

6 1. Salto de Belesar Características técnicas Datos hidrológicos:
Cuenca de aportación: km2 Caudal medio anual: 100 m3/seg Máximas avenidas: m3/seg Volumen de embalse: 654 millones de m3 Longitud de embalse: 50 km Datos presa: Tipo: Bóveda doble curvatura Volumen de excavación: m3 Volumen hormigón presa: m3 Altura presa: 129 m Longitud coronación: 500 m. Auscultación: 700 instrumentos Torre de toma: 79 m de altura

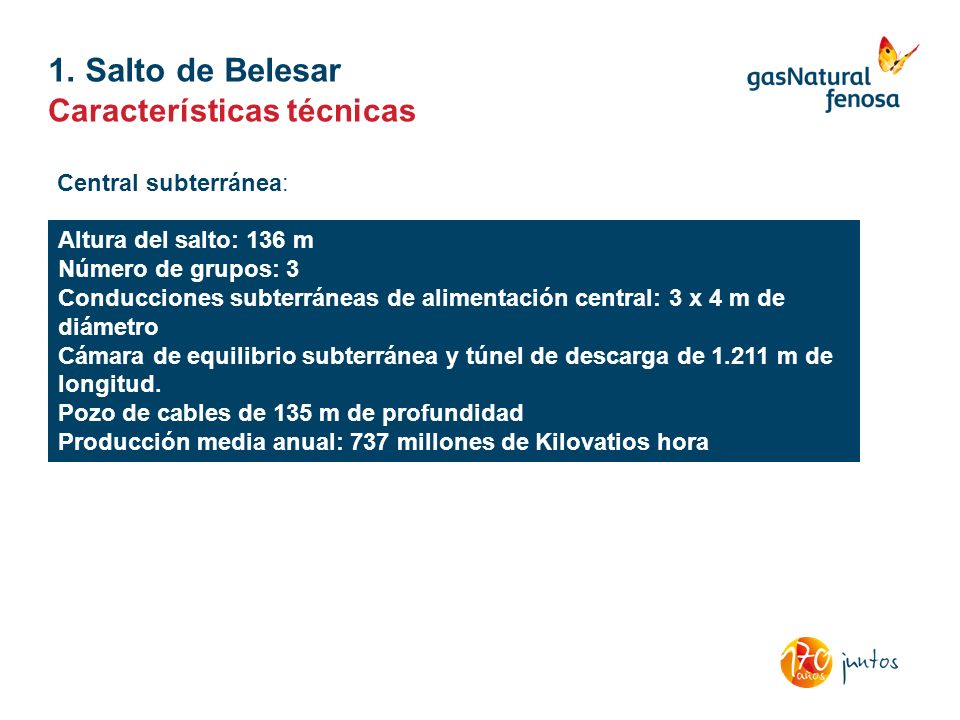

7 1. Salto de Belesar Características técnicas Central subterránea:
Altura del salto: 136 m Número de grupos: 3 Conducciones subterráneas de alimentación central: 3 x 4 m de diámetro Cámara de equilibrio subterránea y túnel de descarga de m de longitud. Pozo de cables de 135 m de profundidad Producción media anual: 737 millones de Kilovatios hora

8 1. Salto de Belesar Las obras
Fue inaugurado en septiembre de 1963, resultado del proyecto llevado a cabo por Luciano Yordi de Carricarte (esta obra supuso su consagración como uno de los grandes proyectistas de presas). En ese momento era la presa más grande de España y una de las mayores de Europa. La obra duró 5 años y llegó a emplear a más de personas de forma simultánea. Los rendimientos de la obra fueron de una enorme magnitud para la época. Presa de Belesar y torre de toma, vista desde aguas arriba, septiembre 1961. 8

9 1. Salto de Belesar Las obras

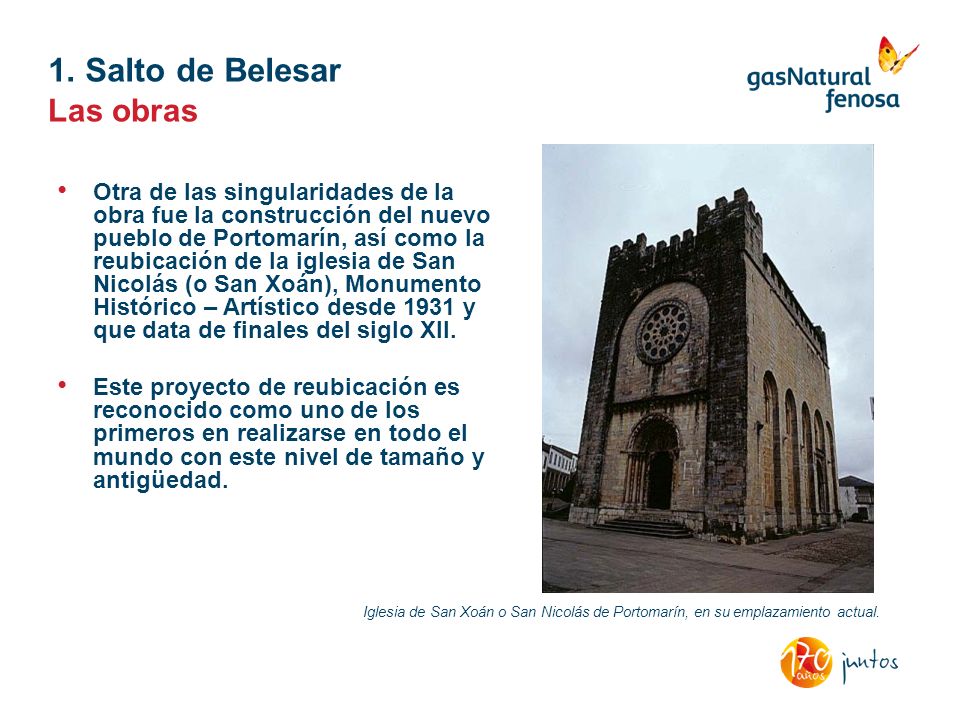

Otra de las singularidades de la obra fue la construcción del nuevo pueblo de Portomarín, así como la reubicación de la iglesia de San Nicolás (o San Xoán), Monumento Histórico – Artístico desde 1931 y que data de finales del siglo XII. Este proyecto de reubicación es reconocido como uno de los primeros en realizarse en todo el mundo con este nivel de tamaño y antigüedad. Iglesia de San Xoán o San Nicolás de Portomarín, en su emplazamiento actual.

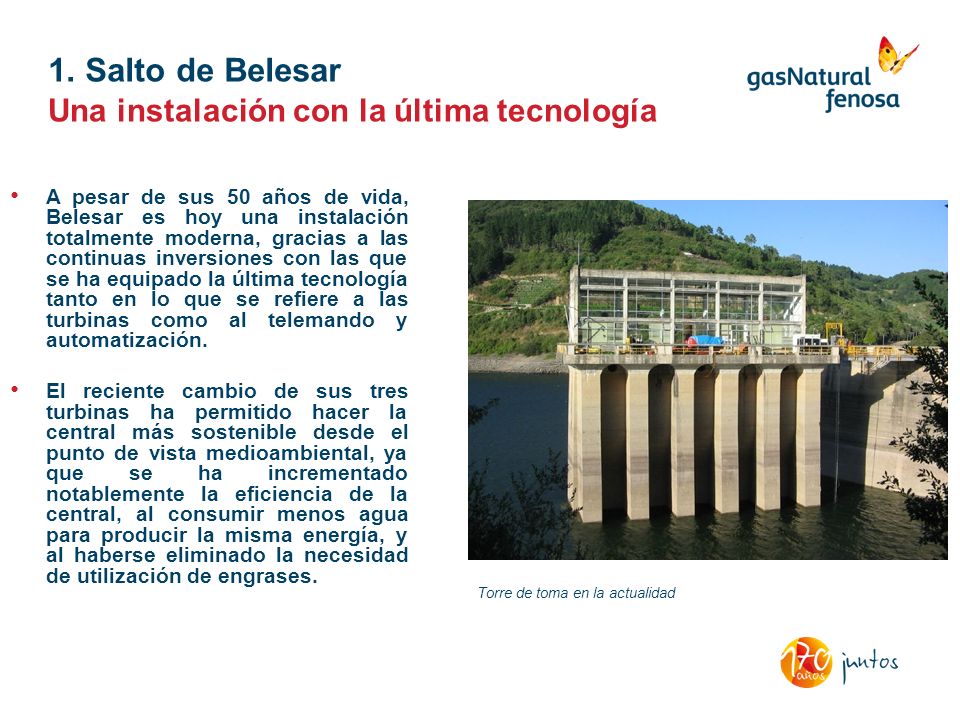

10 1. Salto de Belesar Una instalación con la última tecnología
A pesar de sus 50 años de vida, Belesar es hoy una instalación totalmente moderna, gracias a las continuas inversiones con las que se ha equipado la última tecnología tanto en lo que se refiere a las turbinas como al telemando y automatización. El reciente cambio de sus tres turbinas ha permitido hacer la central más sostenible desde el punto de vista medioambiental, ya que se ha incrementado notablemente la eficiencia de la central, al consumir menos agua para producir la misma energía, y al haberse eliminado la necesidad de utilización de engrases. Torre de toma en la actualidad

11 1. Salto de Belesar Una instalación con la última tecnología
La central de Belesar se encuentra totalmente automatizada y se gestiona desde el Centro de Control Integrado (CCI) que Gas Natural Fenosa tiene en Velle (Ourense), permitiendo el telemando y el seguimiento de los principales parámetros de funcionamiento. Desde el CCI se coordina la gestión de todas las instalaciones hidroeléctricas de Galicia y León, así como el mantenimiento y el resto de actividades de apoyo a la explotación Velle (Ourense) 2 Centros de control Integrado (C.C.I.) Bolarque (Guadalajara)

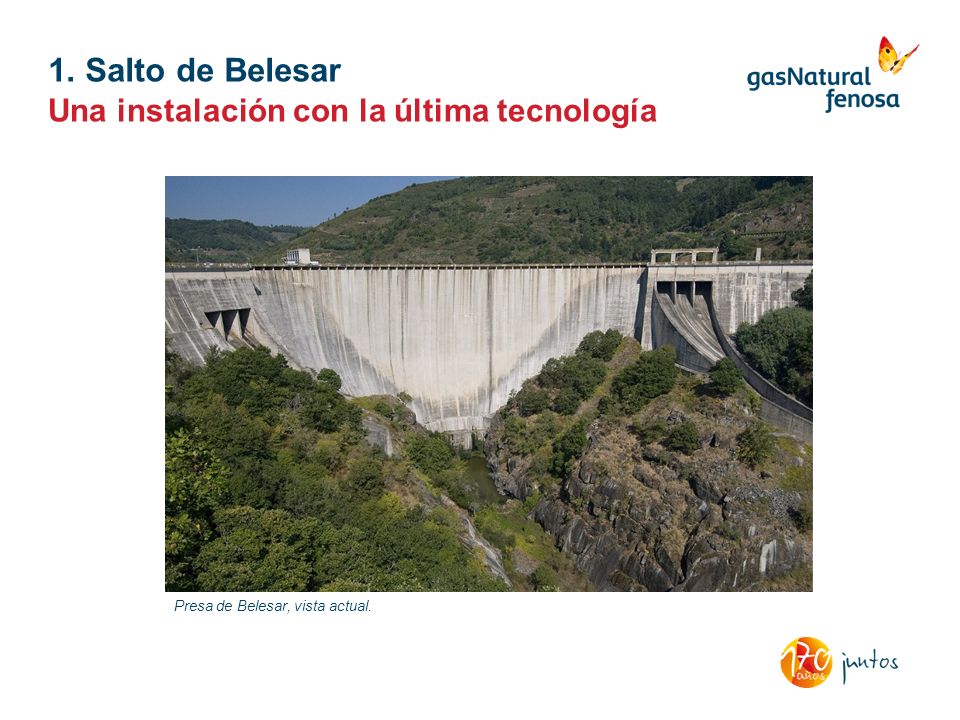

12 1. Salto de Belesar Una instalación con la última tecnología
Presa de Belesar, vista actual.

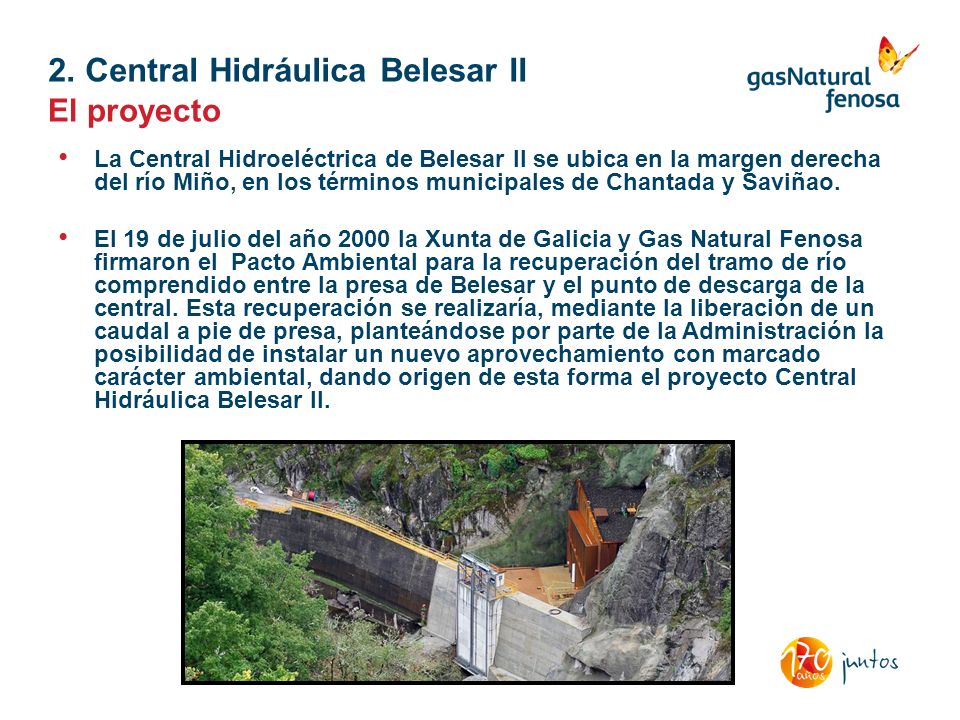

13 2. Central Hidráulica Belesar II
El proyecto La Central Hidroeléctrica de Belesar II se ubica en la margen derecha del río Miño, en los términos municipales de Chantada y Saviñao. El 19 de julio del año 2000 la Xunta de Galicia y Gas Natural Fenosa firmaron el Pacto Ambiental para la recuperación del tramo de río comprendido entre la presa de Belesar y el punto de descarga de la central. Esta recuperación se realizaría, mediante la liberación de un caudal a pie de presa, planteándose por parte de la Administración la posibilidad de instalar un nuevo aprovechamiento con marcado carácter ambiental, dando origen de esta forma el proyecto Central Hidráulica Belesar II.

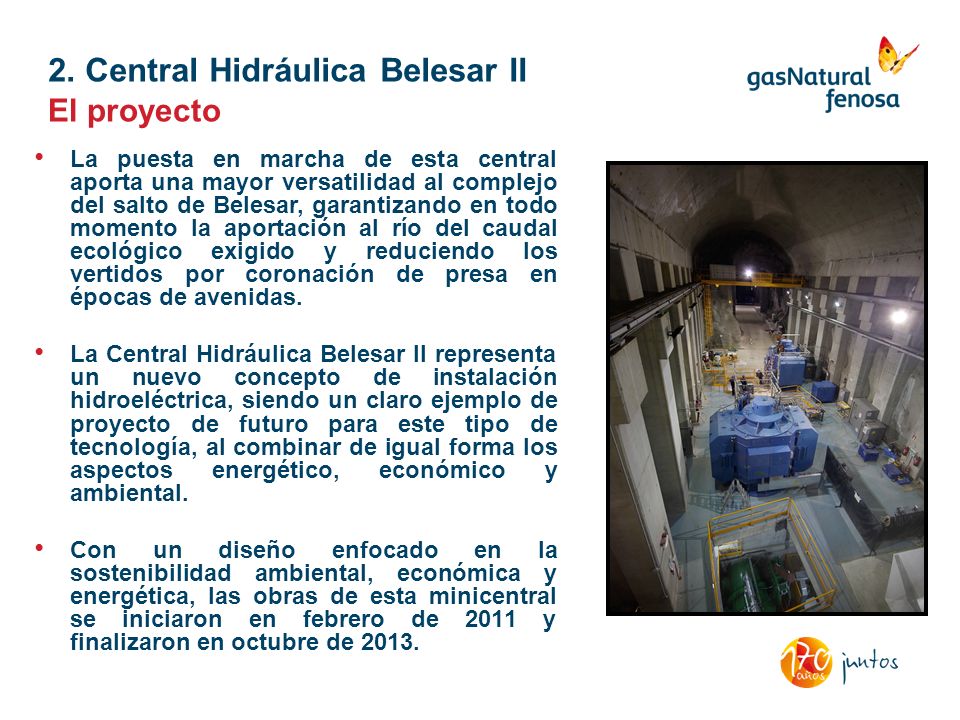

14 2. Central Hidráulica Belesar II
El proyecto La puesta en marcha de esta central aporta una mayor versatilidad al complejo del salto de Belesar, garantizando en todo momento la aportación al río del caudal ecológico exigido y reduciendo los vertidos por coronación de presa en épocas de avenidas. La Central Hidráulica Belesar II representa un nuevo concepto de instalación hidroeléctrica, siendo un claro ejemplo de proyecto de futuro para este tipo de tecnología, al combinar de igual forma los aspectos energético, económico y ambiental. Con un diseño enfocado en la sostenibilidad ambiental, económica y energética, las obras de esta minicentral se iniciaron en febrero de 2011 y finalizaron en octubre de 2013.

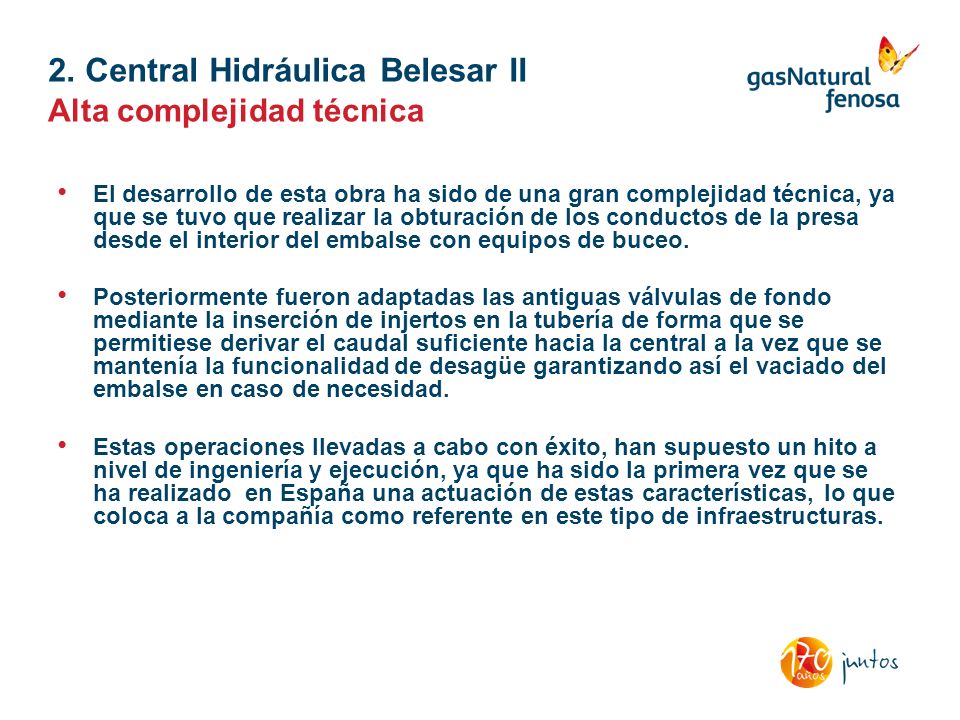

15 2. Central Hidráulica Belesar II
Alta complejidad técnica El desarrollo de esta obra ha sido de una gran complejidad técnica, ya que se tuvo que realizar la obturación de los conductos de la presa desde el interior del embalse con equipos de buceo. Posteriormente fueron adaptadas las antiguas válvulas de fondo mediante la inserción de injertos en la tubería de forma que se permitiese derivar el caudal suficiente hacia la central a la vez que se mantenía la funcionalidad de desagüe garantizando así el vaciado del embalse en caso de necesidad. Estas operaciones llevadas a cabo con éxito, han supuesto un hito a nivel de ingeniería y ejecución, ya que ha sido la primera vez que se ha realizado en España una actuación de estas características, lo que coloca a la compañía como referente en este tipo de infraestructuras.

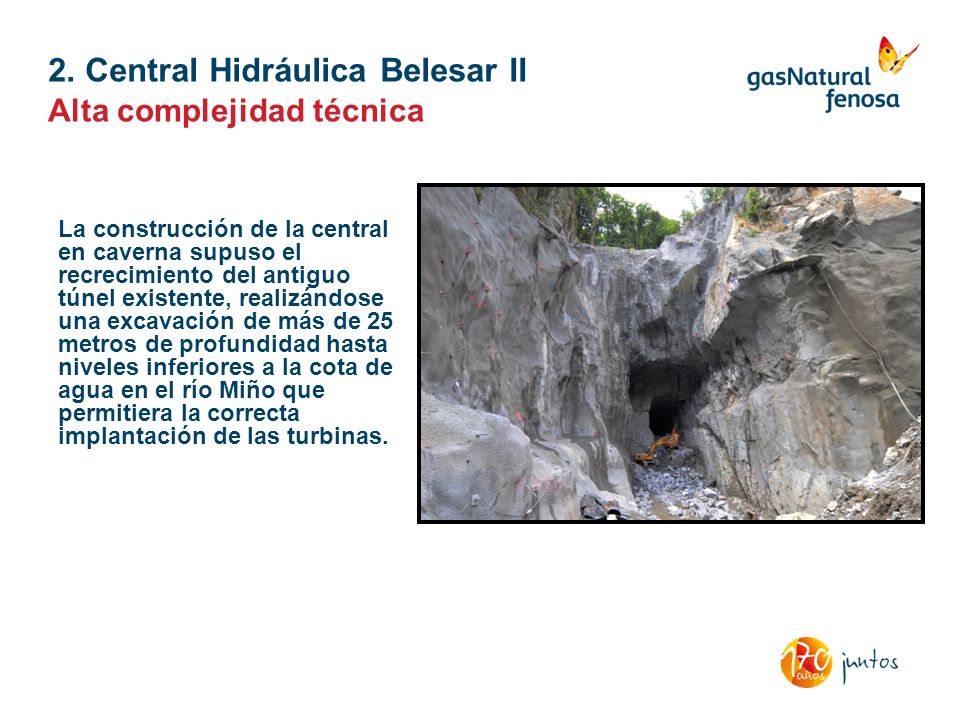

16 2. Central Hidráulica Belesar II
Alta complejidad técnica La construcción de la central en caverna supuso el recrecimiento del antiguo túnel existente, realizándose una excavación de más de 25 metros de profundidad hasta niveles inferiores a la cota de agua en el río Miño que permitiera la correcta implantación de las turbinas.

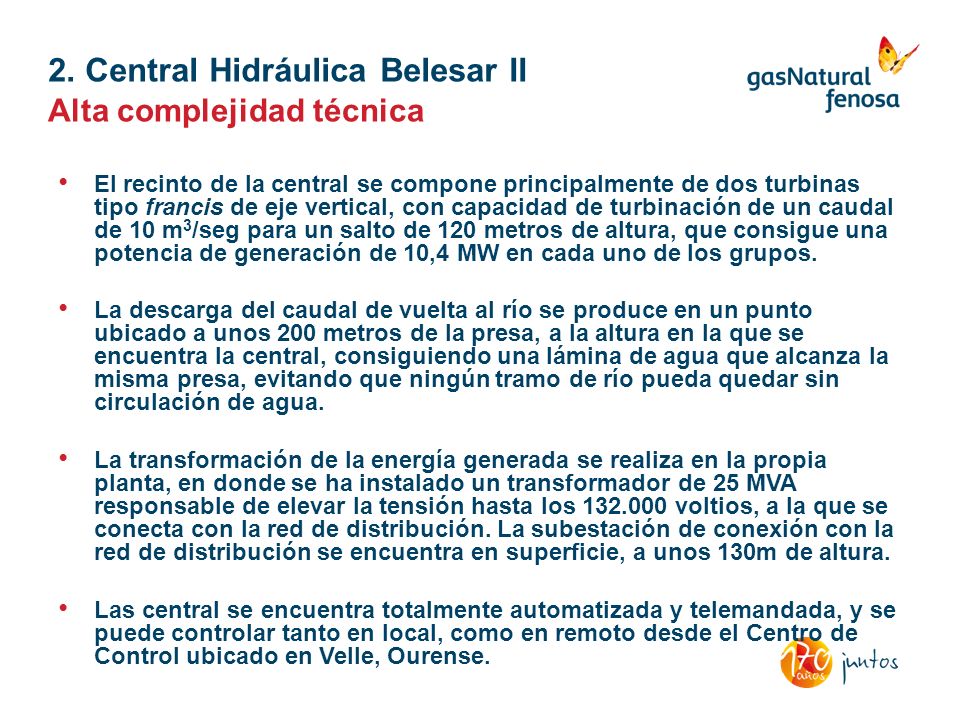

17 2. Central Hidráulica Belesar II
Alta complejidad técnica El recinto de la central se compone principalmente de dos turbinas tipo francis de eje vertical, con capacidad de turbinación de un caudal de 10 m3/seg para un salto de 120 metros de altura, que consigue una potencia de generación de 10,4 MW en cada uno de los grupos. La descarga del caudal de vuelta al río se produce en un punto ubicado a unos 200 metros de la presa, a la altura en la que se encuentra la central, consiguiendo una lámina de agua que alcanza la misma presa, evitando que ningún tramo de río pueda quedar sin circulación de agua. La transformación de la energía generada se realiza en la propia planta, en donde se ha instalado un transformador de 25 MVA responsable de elevar la tensión hasta los voltios, a la que se conecta con la red de distribución. La subestación de conexión con la red de distribución se encuentra en superficie, a unos 130m de altura. Las central se encuentra totalmente automatizada y telemandada, y se puede controlar tanto en local, como en remoto desde el Centro de Control ubicado en Velle, Ourense.

18 Central a pie de presa (embalse y regulación de agua)
La generación hidráulica convencional Conducción (toma) embalse Salto (H) caudal (Q) central presa Central a pie de presa (embalse y regulación de agua)
