Granulometría La distribución de los tamaños de las partículas constituyentes de suelo es determinada por medio del ensayo de granulometría. La representación.

Presentación del tema: "Granulometría La distribución de los tamaños de las partículas constituyentes de suelo es determinada por medio del ensayo de granulometría. La representación."— Transcripción de la presentación:

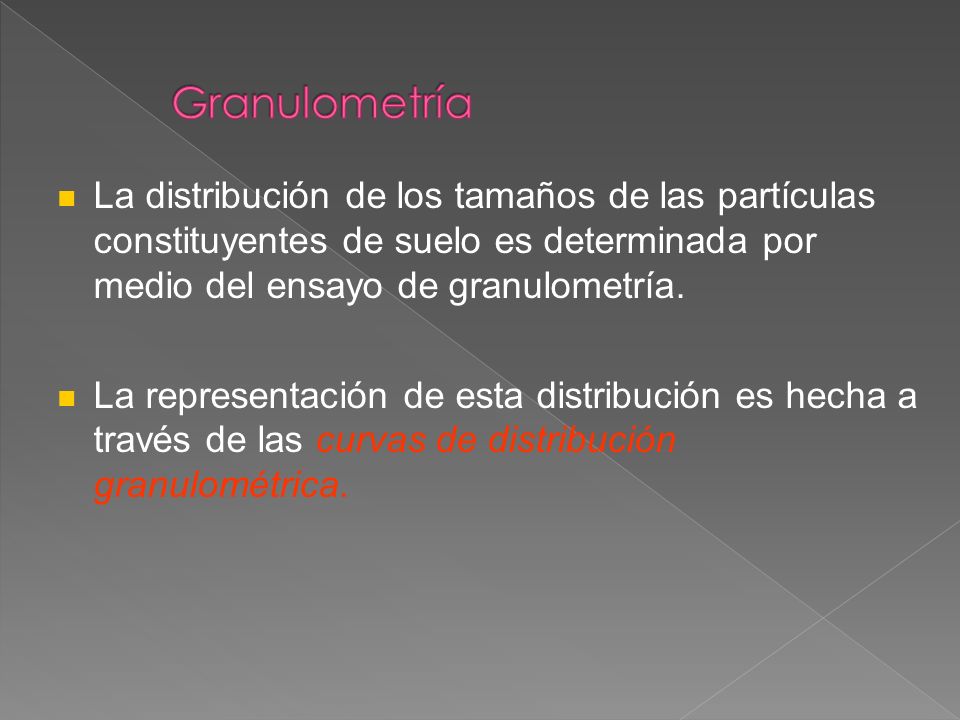

1 Granulometría La distribución de los tamaños de las partículas constituyentes de suelo es determinada por medio del ensayo de granulometría. La representación de esta distribución es hecha a través de las curvas de distribución granulométrica.

2 Granulometría Curva Granulométrica (ABNT 6502/95)
100 95 90 85 80 75 70 65 60 55 50 45 40 35 30 25 20 15 10 5 argila: 22.5% silte: 21.5% areia fina: 42.0% areia média: 13.0% areia grossa: 1.0% pedregulho: 0.0% argila = 22.5% argila+silte = 44.0% argila+silte+areia fina = 86.0% argila+silte+areia fina+areia média = 99.0% argila+silte+areia fina+areia média+areia grossa = 100.0% argila+silte+areia fina+areia média+areia grossa+pedregulho = 100.0% porcentagem que passa 0.001 0.01 0.1 diâmetro (mm) 1 10 argila silte areia pedregulho fina média grossa 0.002 0.06 0.20 0.60 2.00

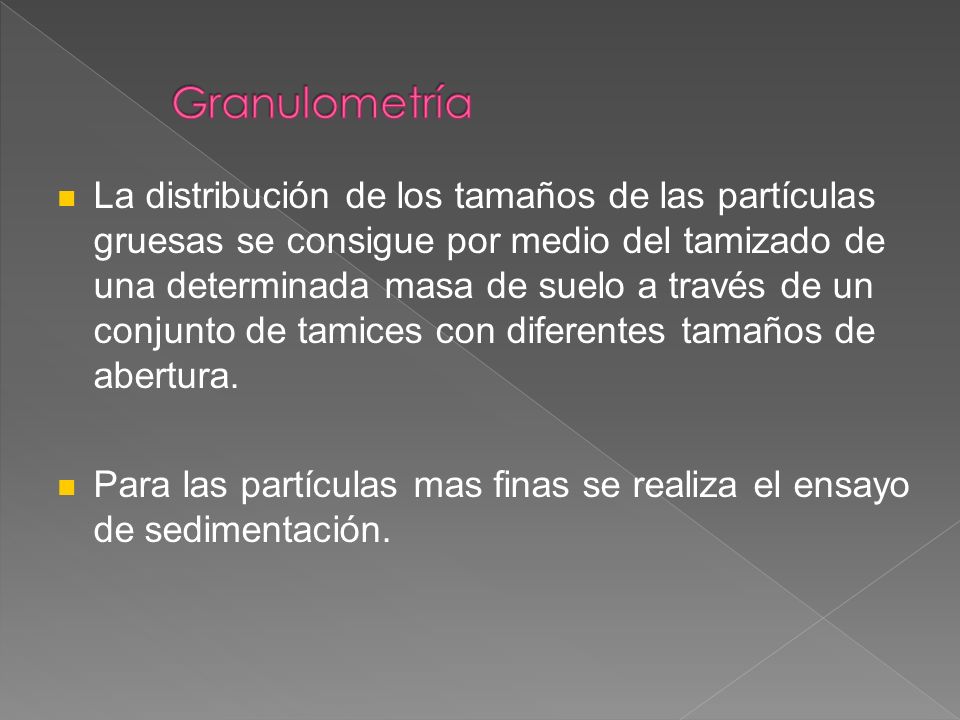

3 Granulometría La distribución de los tamaños de las partículas gruesas se consigue por medio del tamizado de una determinada masa de suelo a través de un conjunto de tamices con diferentes tamaños de abertura. Para las partículas mas finas se realiza el ensayo de sedimentación.

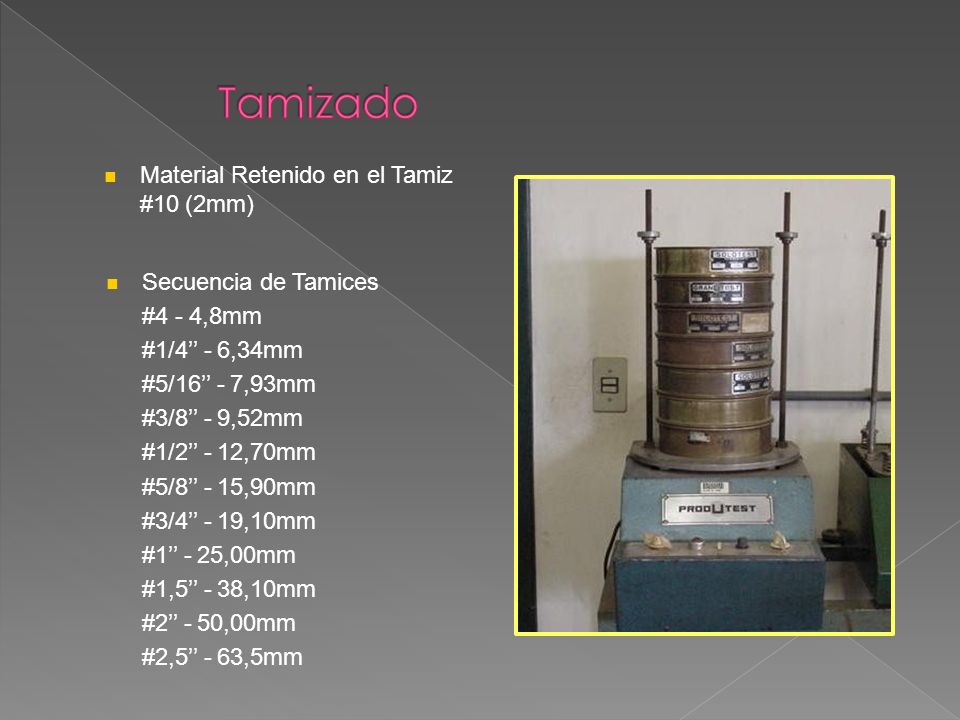

4 Tamizado Material Retenido en el Tamiz #10 (2mm) Secuencia de Tamices

5 Sedimentación El ensayo de sedimentación se realiza en la determinación de la distribución de partículas que pasan por el tamiz #200 (0,075 mm), hasta un tamaño aproximado de 0,001 mm. Este ensayo se basa en la ley de Stokes, la cual establece una relación entre la velocidad de caida de una esfera en un fluído, el diámetro de la esfera, las masas específicas (densidades) de la esfera y del fluído, y la viscosidad del fluído.

6 v  (s  w ) g D2 Sedimentación
Esta relación se expresa por la siguiente ecuación: v  (s  w ) g D2 18 donde v = velocidad de caída de la esfera en el fluído s = masa específica (densidad) de la esfera w = masa específica (densidad) del fluído g = aceleración de la gravedad D = diámetro de la esfera µ = viscosidad dinámica del fluído

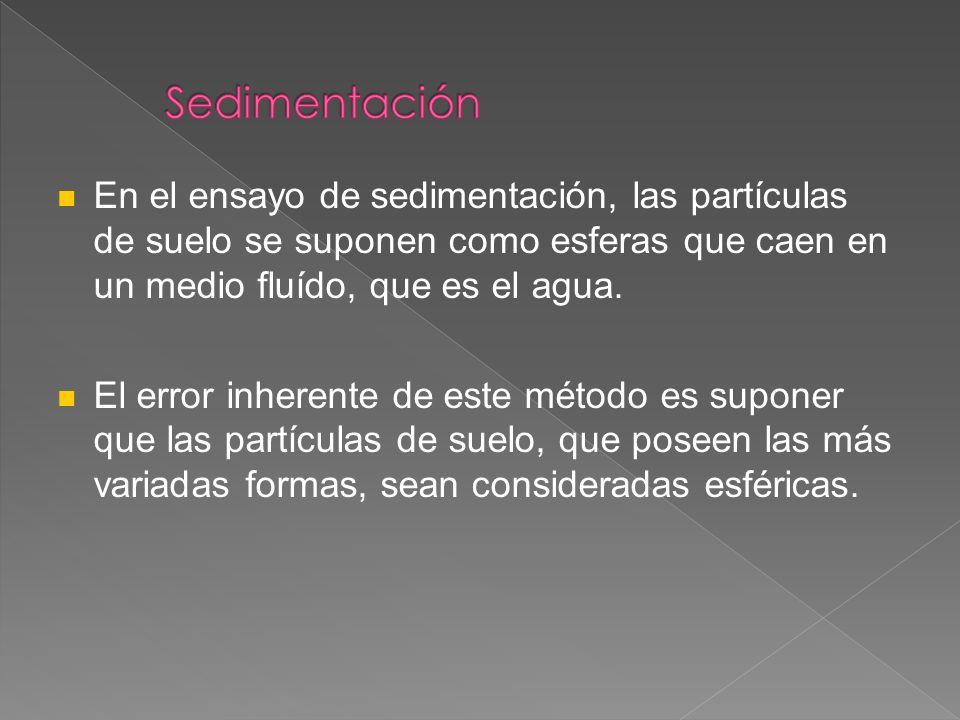

7 Sedimentación En el ensayo de sedimentación, las partículas de suelo se suponen como esferas que caen en un medio fluído, que es el agua. El error inherente de este método es suponer que las partículas de suelo, que poseen las más variadas formas, sean consideradas esféricas.

8 s  w g Sedimentación 18v D 
El diámetro de la partícula puede ser determinado entonces en función de la velocidad de caída: 18v s  w g D 

9 s  w g s  w g t Sedimentación

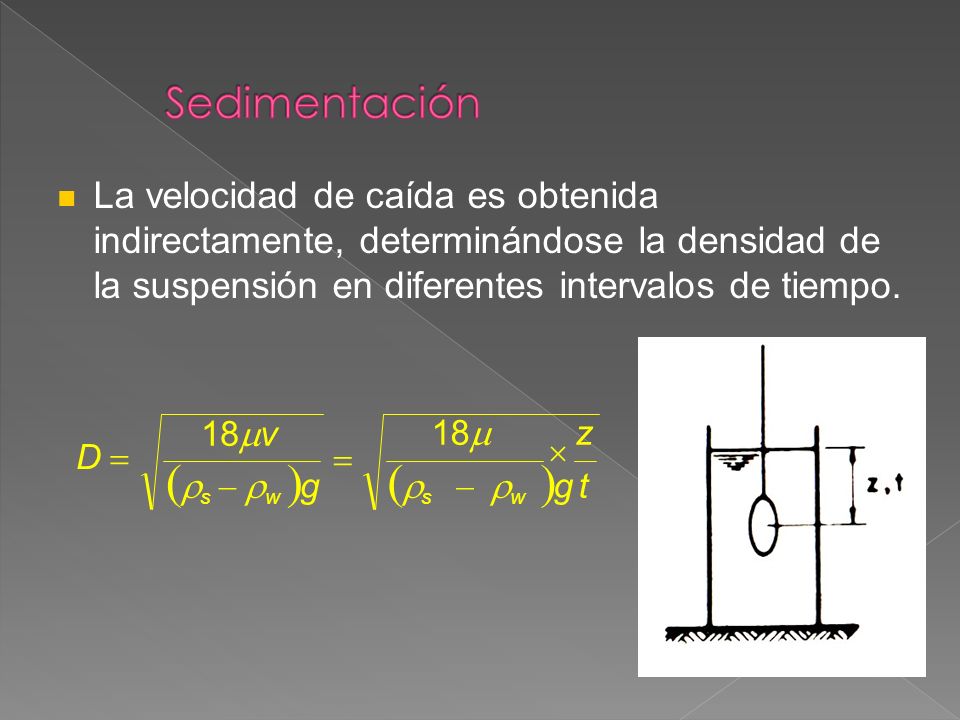

La velocidad de caída es obtenida indirectamente, determinándose la densidad de la suspensión en diferentes intervalos de tiempo. 18v s  w g 18  z s  w g t D  

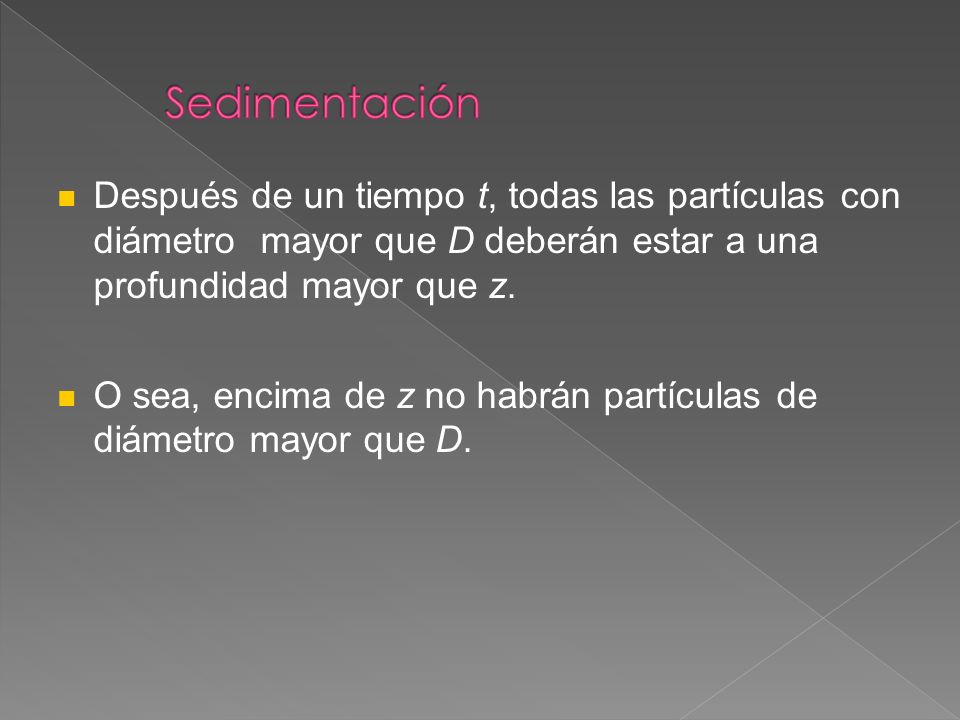

10 Sedimentación Después de un tiempo t, todas las partículas con diámetro mayor que D deberán estar a una profundidad mayor que z. O sea, encima de z no habrán partículas de diámetro mayor que D.

11 Sedimentación s V s  w M N  (i  w ) 100%

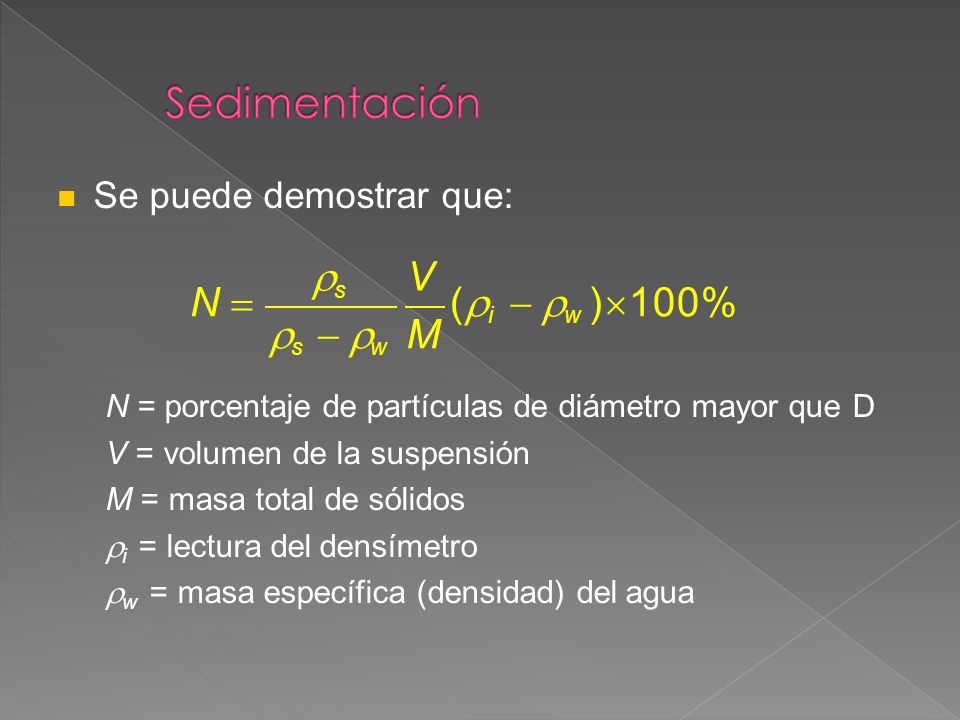

Se puede demostrar que: s V N  (i  w ) 100% s  w M N = porcentaje de partículas de diámetro mayor que D V = volumen de la suspensión M = masa total de sólidos i = lectura del densímetro w = masa específica (densidad) del agua

12 Sedimentación s Lc s  w M N  100%

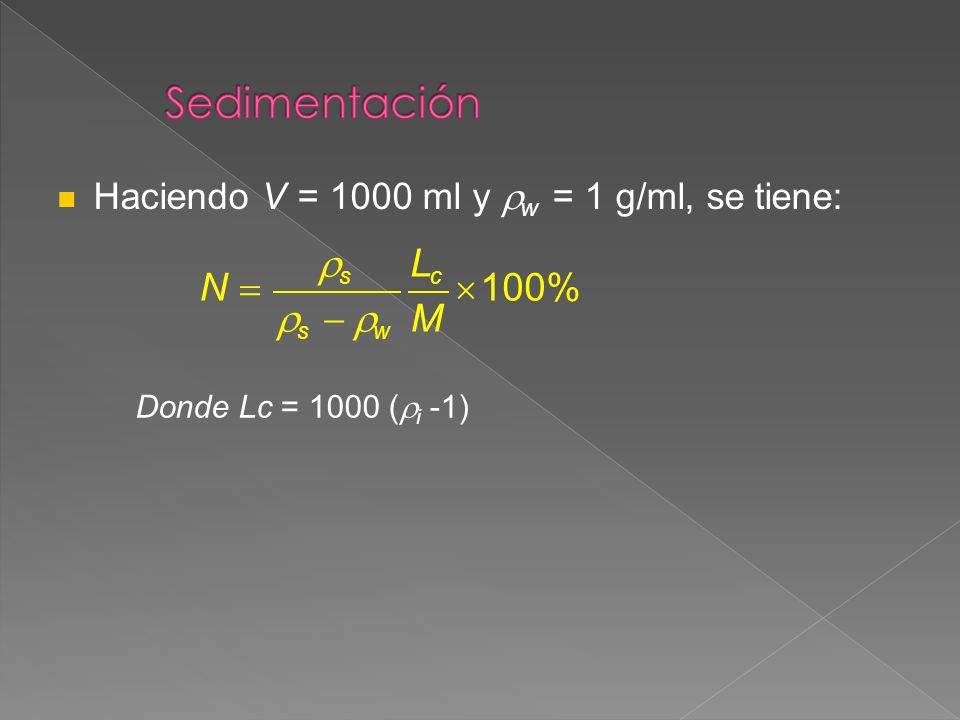

Haciendo V = 1000 ml y w = 1 g/ml, se tiene: s Lc N  100% s  w M Donde Lc = 1000 (i -1)

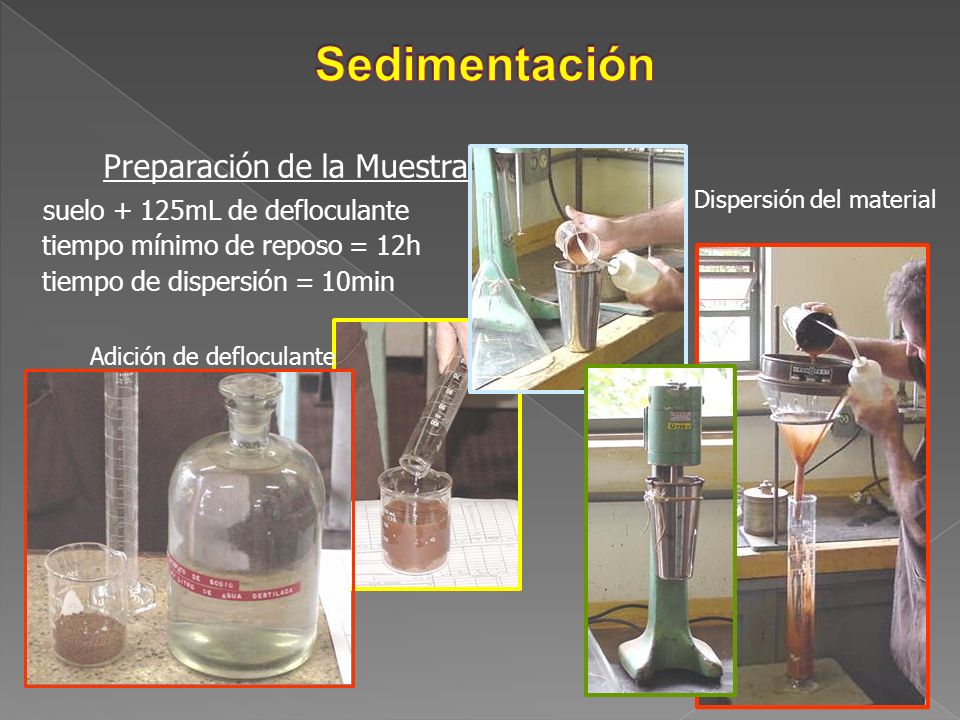

13 Sedimentación Preparación de la Muestra
suelo + 125mL de defloculante tiempo mínimo de reposo = 12h tiempo de dispersión = 10min Adición de defloculante Dispersión del material

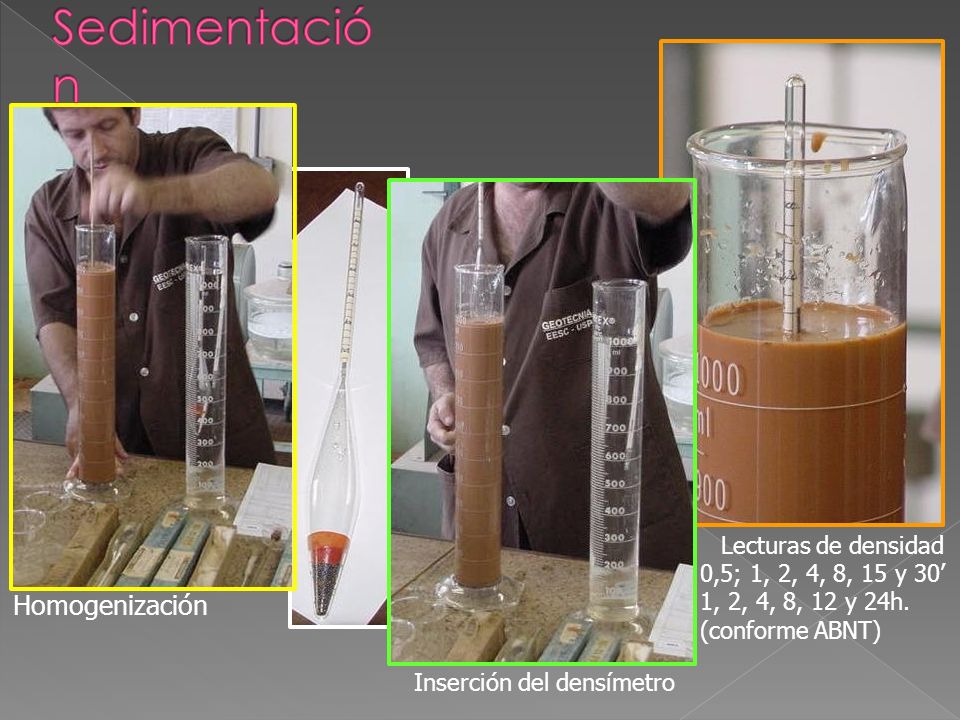

14 Sedimentación Homogenización
Lecturas de densidad 0,5; 1, 2, 4, 8, 15 y 30’ 1, 2, 4, 8, 12 y 24h. (conforme ABNT) Homogenización Inserción del densímetro

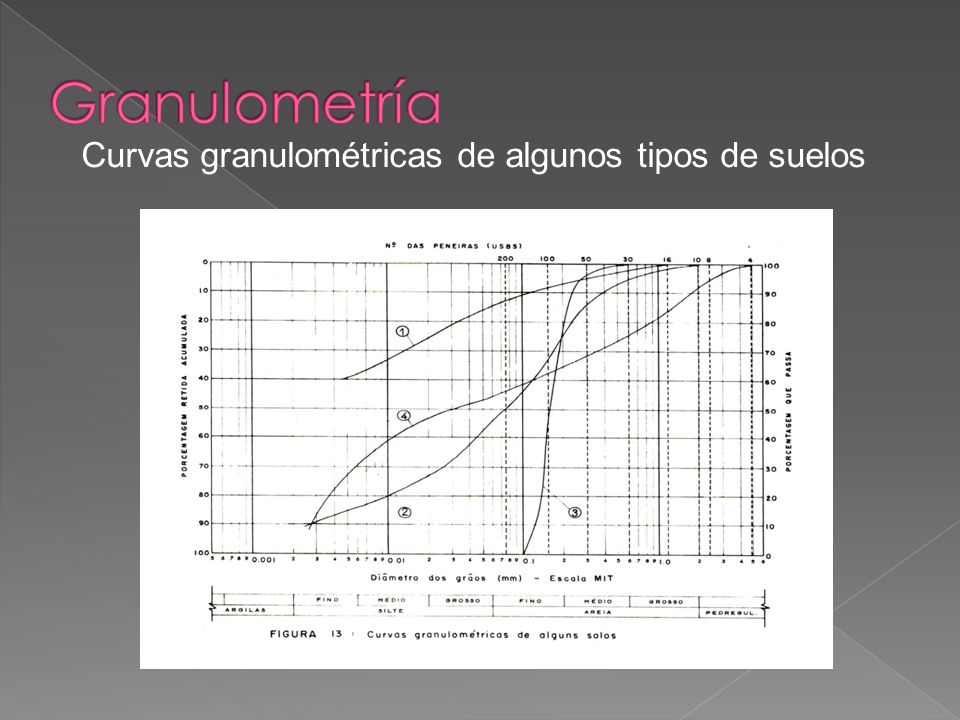

15 Granulometría Curvas granulométricas de algunos tipos de suelos

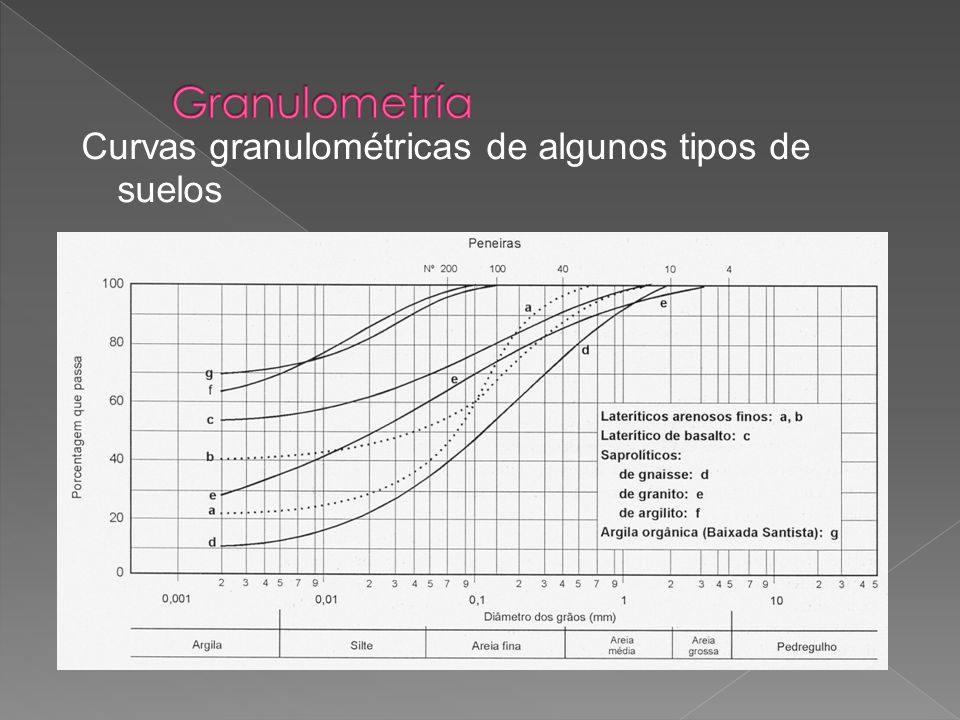

16 Granulometría Curvas granulométricas de algunos tipos de suelos

17 Curvas granulométricas

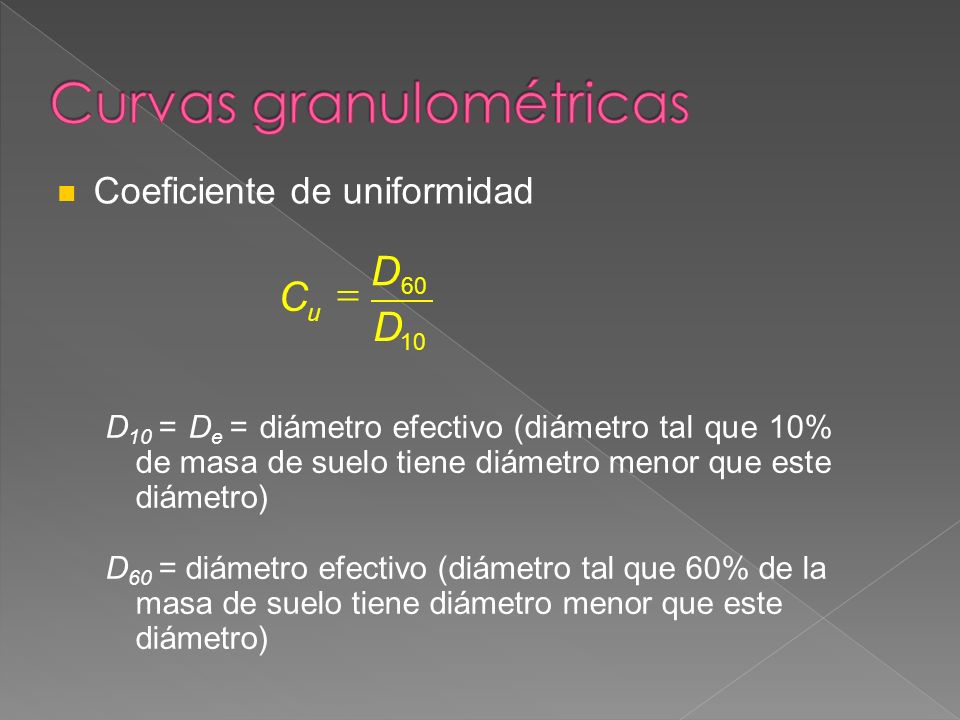

Coeficiente de uniformidad  D60 C u D10 D10 = De = diámetro efectivo (diámetro tal que 10% de masa de suelo tiene diámetro menor que este diámetro) D60 = diámetro efectivo (diámetro tal que 60% de la masa de suelo tiene diámetro menor que este diámetro)

18 Curvas granulométricas

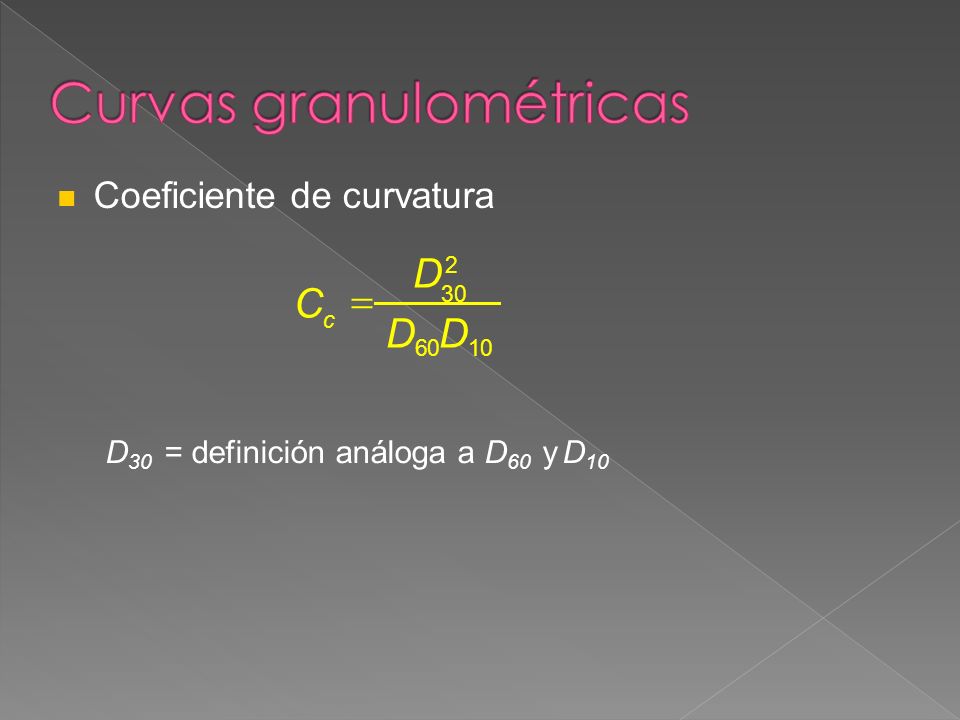

Coeficiente de curvatura D2  30 C c D60D10 D30 = definición análoga a D60 y D10
