“Producción del polvo de NFU: especificaciones de los materiales” Sevilla, 26 de marzo de 2014 Leticia Saiz Rodríguez Técnico Desarrollo de Mercados.

Presentación del tema: "“Producción del polvo de NFU: especificaciones de los materiales” Sevilla, 26 de marzo de 2014 Leticia Saiz Rodríguez Técnico Desarrollo de Mercados."— Transcripción de la presentación:

1 “Producción del polvo de NFU: especificaciones de los materiales” Sevilla, 26 de marzo de Leticia Saiz Rodríguez Técnico Desarrollo de Mercados de Valorización

2 Producción del polvo de NFU – especificaciones de materiales

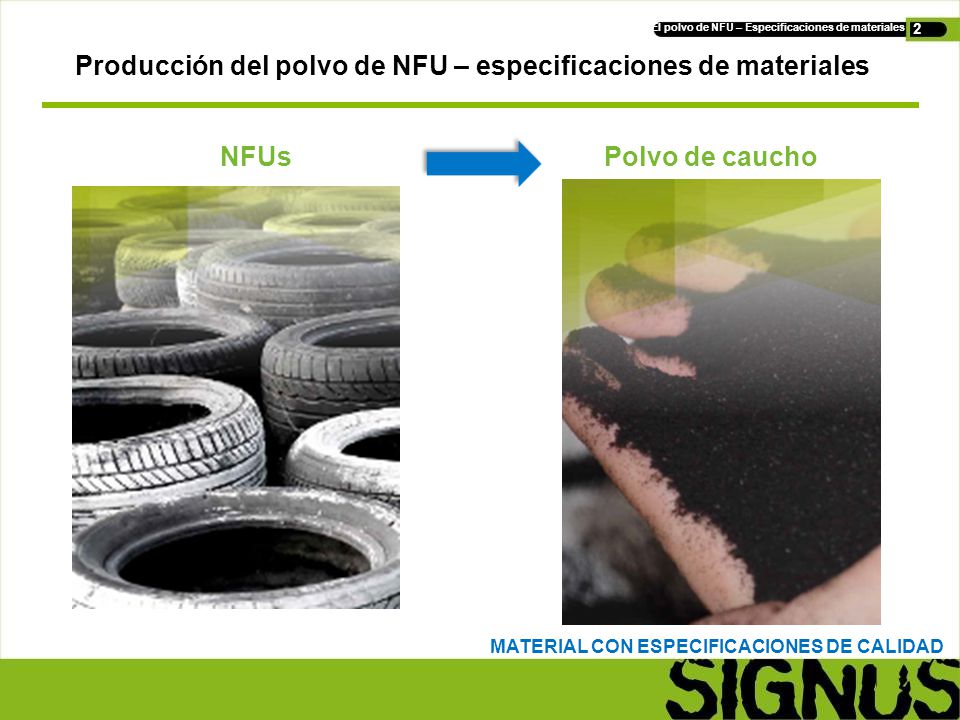

2 Producción del polvo de NFU – especificaciones de materiales NFUs Polvo de caucho Se trata de transformar un producto en desuso en un material con especificaciones de calidad que debe cumplir para su adecuado uso en mezclas bituminosas y así aprovechar todas esas propiedades de mejora que aporta. MATERIAL CON ESPECIFICACIONES DE CALIDAD

3 Producción del polvo de NFU – especificaciones de materiales

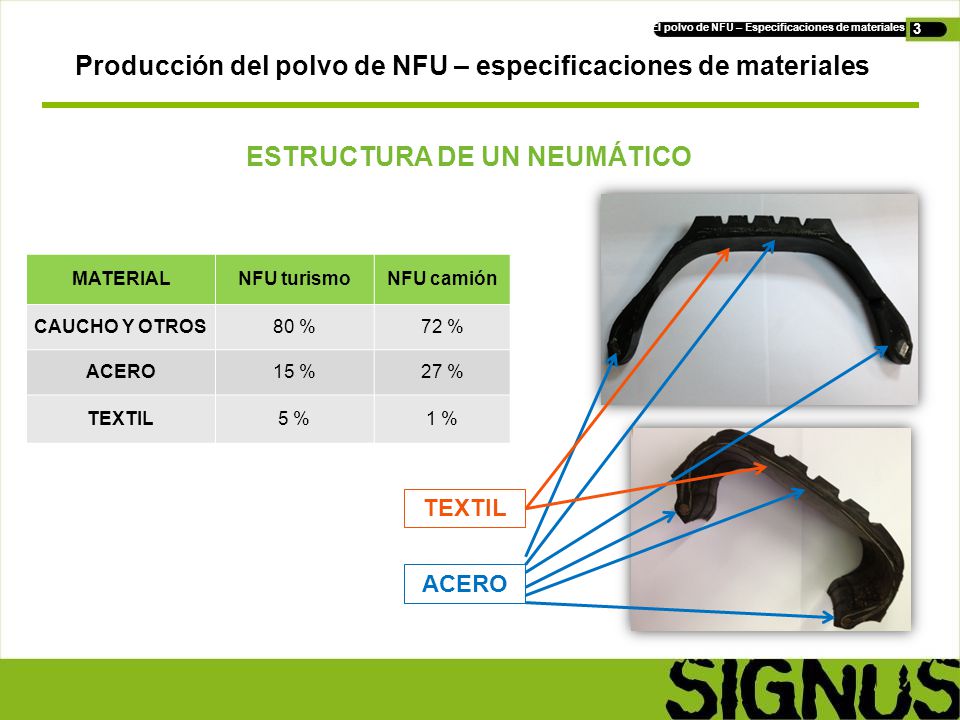

3 Producción del polvo de NFU – especificaciones de materiales ESTRUCTURA DE UN NEUMÁTICO MATERIAL NFU turismo NFU camión CAUCHO Y OTROS 80 % 72 % ACERO 15 % 27 % TEXTIL 5 % 1 % TEXTIL ACERO

4 Producción del polvo de NFU – especificaciones de materiales

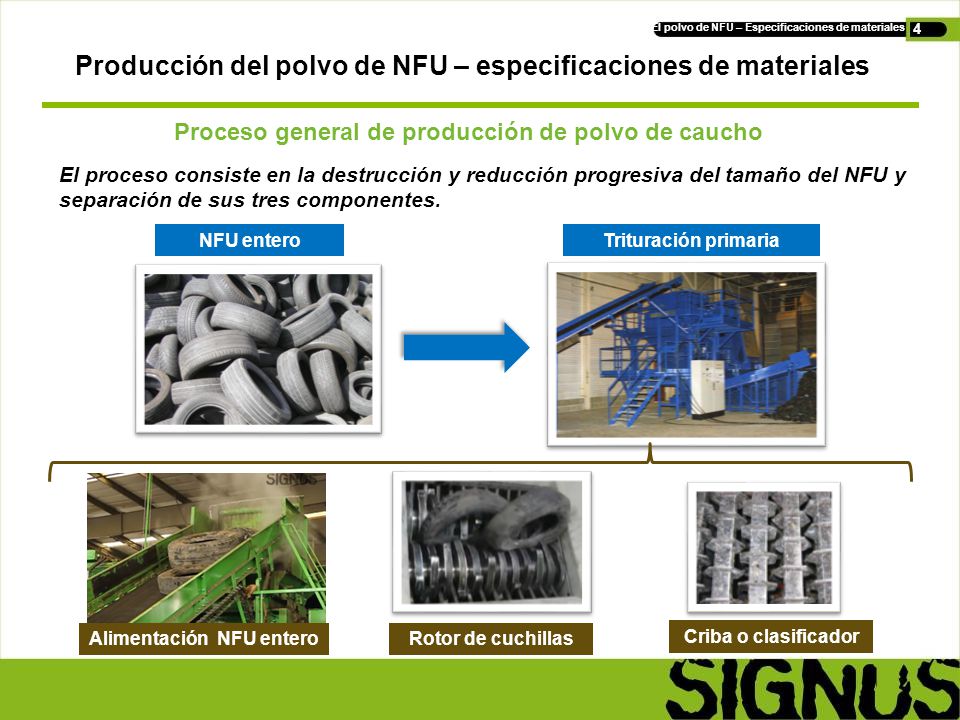

4 Producción del polvo de NFU – especificaciones de materiales Proceso general de producción de polvo de caucho El proceso consiste en la destrucción y reducción progresiva del tamaño del NFU y separación de sus tres componentes. NFU entero Trituración primaria Difícil de destruir porque está hecho para durar y resistir Tiene “buenas propiedades” Alimentación NFU entero Rotor de cuchillas Criba o clasificador

5 Producción del polvo de NFU – especificaciones de materiales

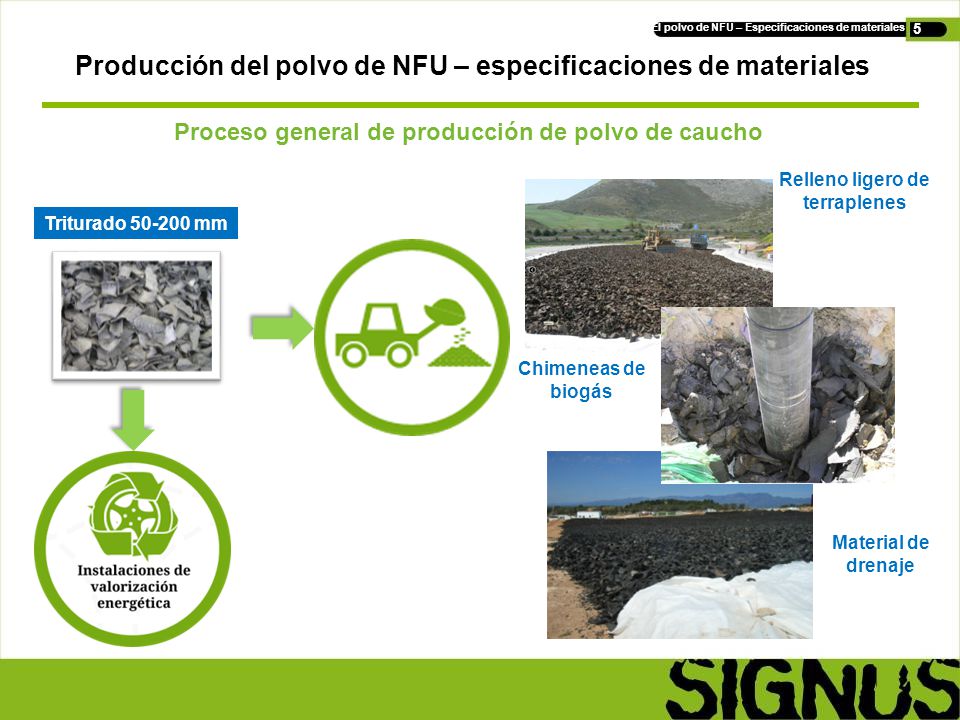

5 Producción del polvo de NFU – especificaciones de materiales Proceso general de producción de polvo de caucho Relleno ligero de terraplenes Triturado mm Chimeneas de biogás Aprovechando esa densidad baja y al tratarse de un material con buena permeabilidad, se utiliza… Material de drenaje

6 Producción del polvo de NFU – especificaciones de materiales
6 Producción del polvo de NFU – especificaciones de materiales Proceso general de producción de polvo POLVO NFU Equipo de tamizado Triturado mm GRANULADORES, MOLINOS DE FINOS Y SISTEMA DE LIMPIEZA FRACCIÓN CAUCHO GRANULADO Sistema de aspiración o mesas densimétricas Separación magnética Así como el acero se retira de una forma sencilla debido a que es un material magnético, la fibra textil resulta complicado de separar de la fracción caucho ya que su densidad es muy parecida y los métodos de aspiración utilizados para extraer el textil hace que se puedan aspirar también partículas de caucho. Por tanto, en este aspecto hay que buscar una situación de equilibrio en el que se extraiga el textil de la fracción caucho para que cumpla especificaciones pero que no se pierda por esa salida un material con valor como es el caucho. TEXTIL ACERO Rellenos de césped artificial Suelos de seguridad

7 Producción del polvo de NFU – especificaciones de materiales

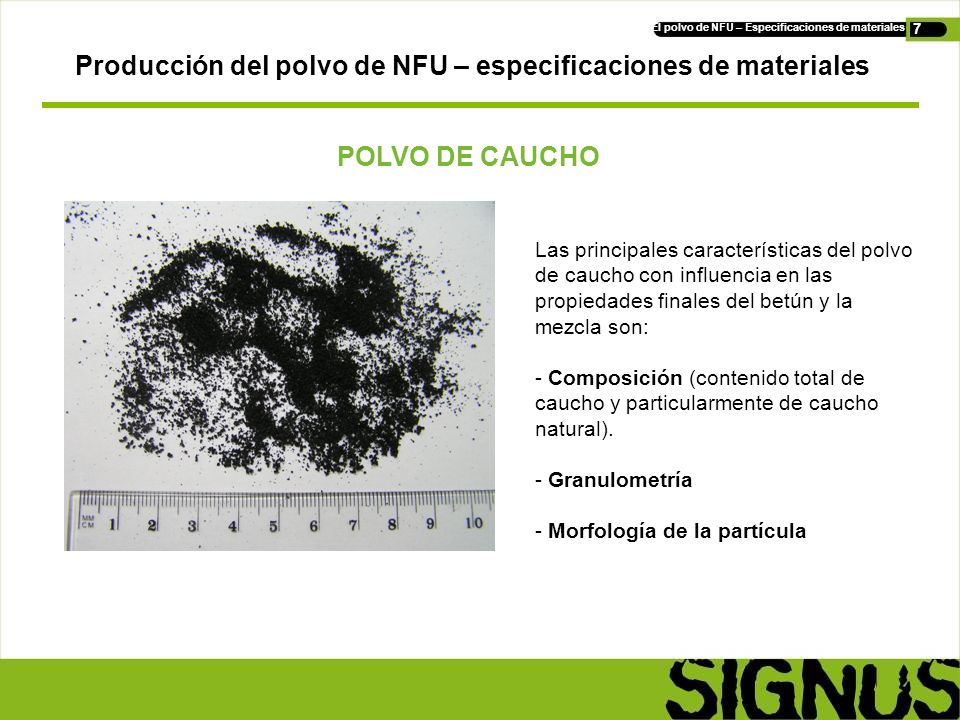

7 Producción del polvo de NFU – especificaciones de materiales POLVO DE CAUCHO Las principales características del polvo de caucho con influencia en las propiedades finales del betún y la mezcla son: Composición (contenido total de caucho y particularmente de caucho natural). Granulometría Morfología de la partícula Ya hemos visto en qué consiste la fabricación del polvo de caucho, ahora veremos sus principales características con influencia en las propiedades finales del betún

8 Producción del polvo de NFU – especificaciones de materiales

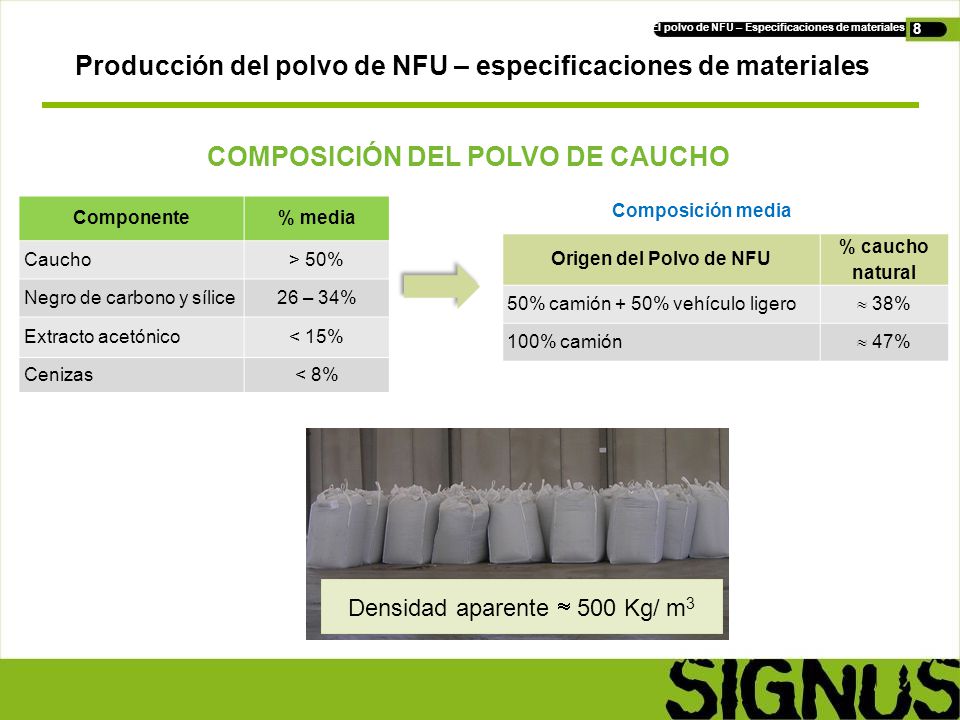

8 Producción del polvo de NFU – especificaciones de materiales COMPOSICIÓN DEL POLVO DE CAUCHO Componente % media Caucho > 50% Negro de carbono y sílice 26 – 34% Extracto acetónico < 15% Cenizas < 8% Composición media Origen del Polvo de NFU % caucho natural 50% camión + 50% vehículo ligero  38% 100% camión  47% 29% aprox, caucho natural de vehículo ligero Densidad aparente  500 Kg/ m3

9 ¿Cómo debe ser? ¿Qué pureza?
El polvo de NFU – Especificaciones de materiales 9 Producción del polvo de NFU – especificaciones de materiales ¿QUÉ ESPECIFICACIONES DEBE CUMPLIR EL POLVO DE CAUCHO? ¿Cómo debe ser? ¿Qué pureza?

10 Producción del polvo de NFU – especificaciones de materiales

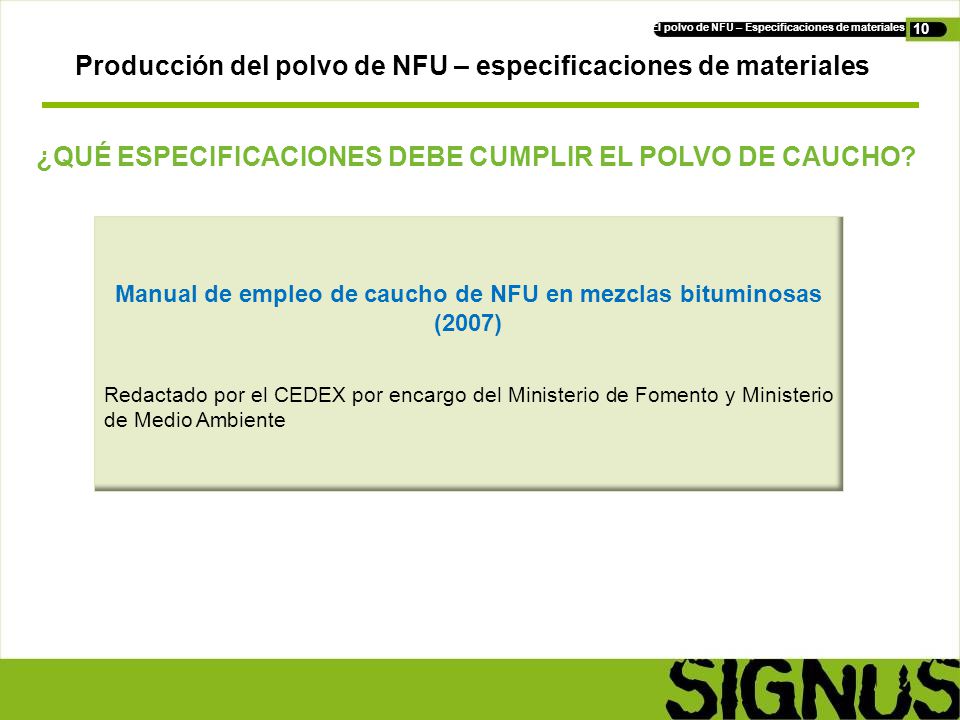

10 Producción del polvo de NFU – especificaciones de materiales ¿QUÉ ESPECIFICACIONES DEBE CUMPLIR EL POLVO DE CAUCHO? Manual de empleo de caucho de NFU en mezclas bituminosas (2007) Redactado por el CEDEX por encargo del Ministerio de Fomento y Ministerio de Medio Ambiente

11 Producción del polvo de NFU – especificaciones de materiales

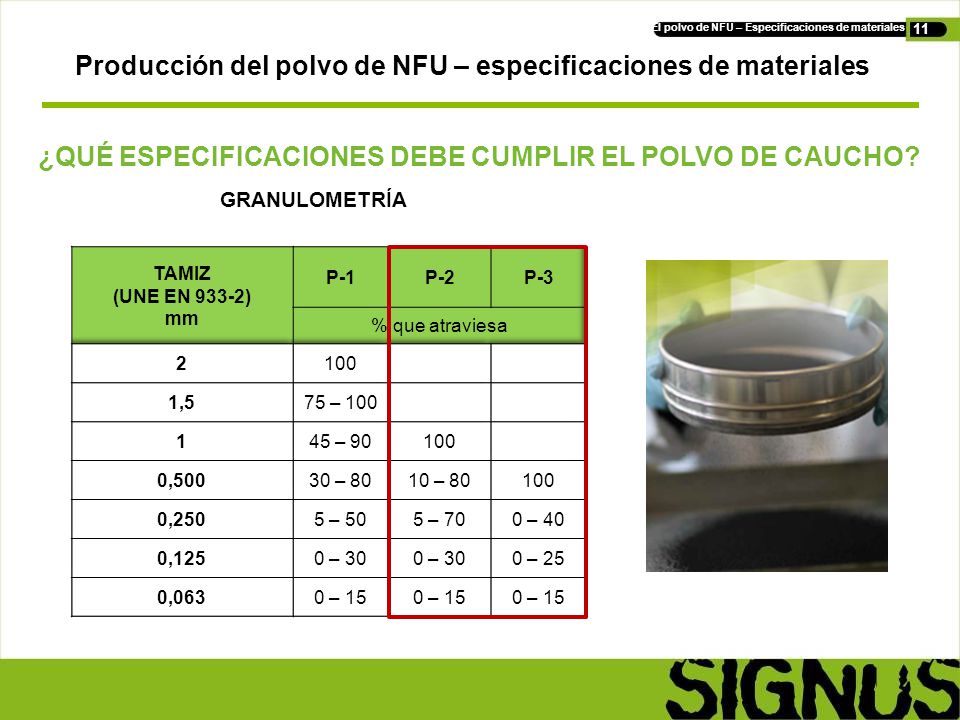

11 Producción del polvo de NFU – especificaciones de materiales ¿QUÉ ESPECIFICACIONES DEBE CUMPLIR EL POLVO DE CAUCHO? GRANULOMETRÍA TAMIZ (UNE EN 933-2) mm P-1 P-2 P-3 % que atraviesa 2 100 1,5 75 – 100 1 45 – 90 0,500 30 – 80 10 – 80 0,250 5 – 50 5 – 70 0 – 40 0,125 0 – 30 0 – 25 0,063 0 – 15

12 Producción del polvo de NFU – especificaciones de materiales
12 Producción del polvo de NFU – especificaciones de materiales ¿QUÉ ESPECIFICACIONES DEBE CUMPLIR EL POLVO DE CAUCHO? Características Unidad Especificación Mínimo Máximo Humedad % en peso ----- 0,75 Contenido Materiales Ferromagnéticos ---- 0,01 Contenido Materiales Textiles 0,5 Contenido otras impurezas 0,25

13 Producción del polvo de NFU – especificaciones de materiales
13 Producción del polvo de NFU – especificaciones de materiales ¿CÓMO SE CARACTERIZA EL POLVO DE CAUCHO? UNE-CEN/TS 14243:2012 EX Materiales producidos a partir de neumáticos fuera de uso. Especificación de categorías basadas en sus dimensiones e impurezas y métodos para determinar sus dimensiones e impurezas. Plan de muestreo, define el tamaño del lote (20 toneladas), la frecuencia de la toma de muestras y donde y cómo se deben coger esas muestras. Se realiza una primera evaluación del aspecto visual para detectar lo antes posible alguna incidencia en la calidad del material, por ejemplo si se detectan partículas grandes puede ser debido a una rotura de las cribas y de esta forma se podría actuar rápidamente en la línea de proceso para evitar que se fabrique material fuera de especificaciones. Plan de muestreo Evaluación del aspecto visual Ensayos de laboratorio

14 Producción del polvo de NFU – especificaciones de materiales

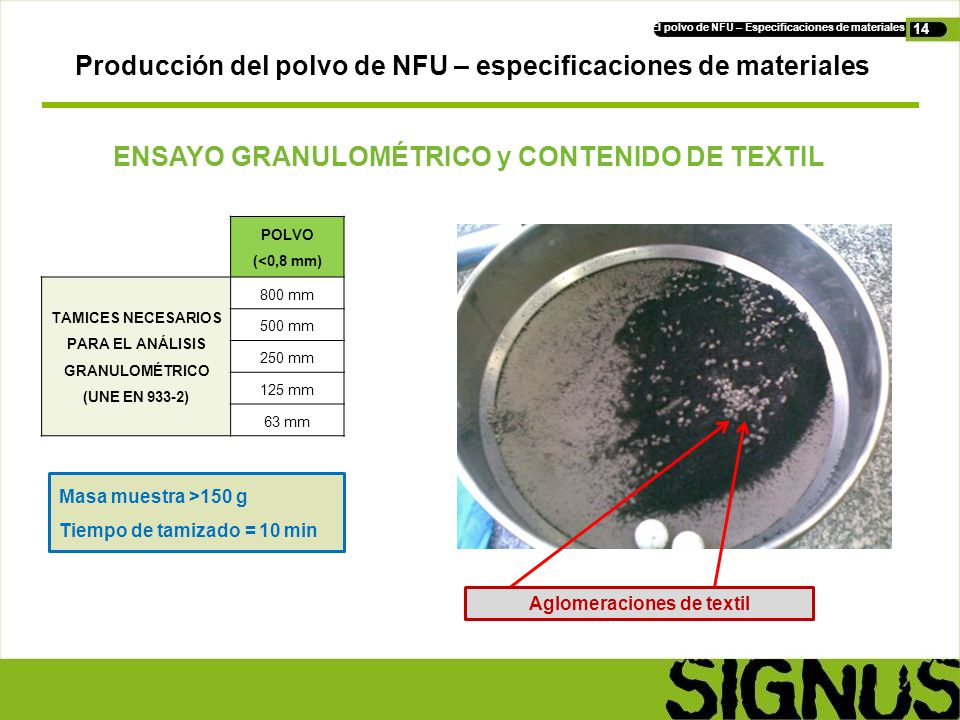

14 Producción del polvo de NFU – especificaciones de materiales ENSAYO GRANULOMÉTRICO y CONTENIDO DE TEXTIL POLVO (<0,8 mm) TAMICES NECESARIOS PARA EL ANÁLISIS GRANULOMÉTRICO (UNE EN 933-2) 800 mm 500 mm 250 mm 125 mm 63 mm El análisis granulométrico es equivalente al ensayo que se realiza con los áridos con la peculiaridad de que al finalizar el tamizado que tiene una duración de 10 minutos se retira las aglomeraciones de textil que se han formado en cada uno de los tamices y se pesan por separado para determinar el contenido de textil que tiene la muestra Masa muestra >150 g Tiempo de tamizado = 10 min Aglomeraciones de textil

15 Producción del polvo de NFU – especificaciones de materiales

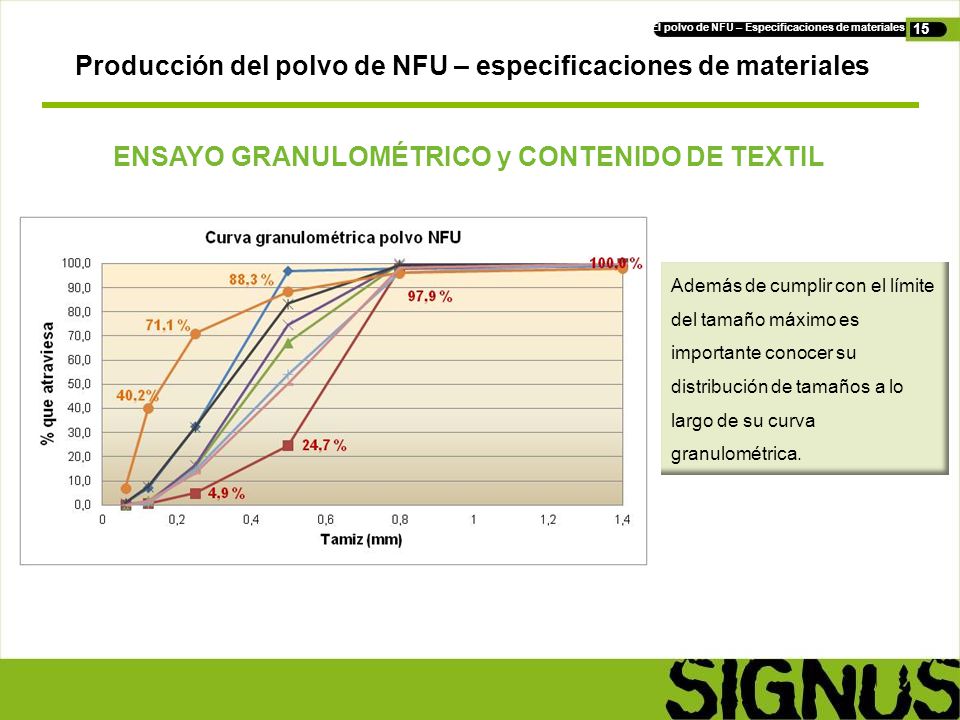

15 Producción del polvo de NFU – especificaciones de materiales ENSAYO GRANULOMÉTRICO y CONTENIDO DE TEXTIL Además de cumplir con el límite del tamaño máximo es importante conocer su distribución de tamaños a lo largo de su curva granulométrica.

16 Producción del polvo de NFU – especificaciones de materiales

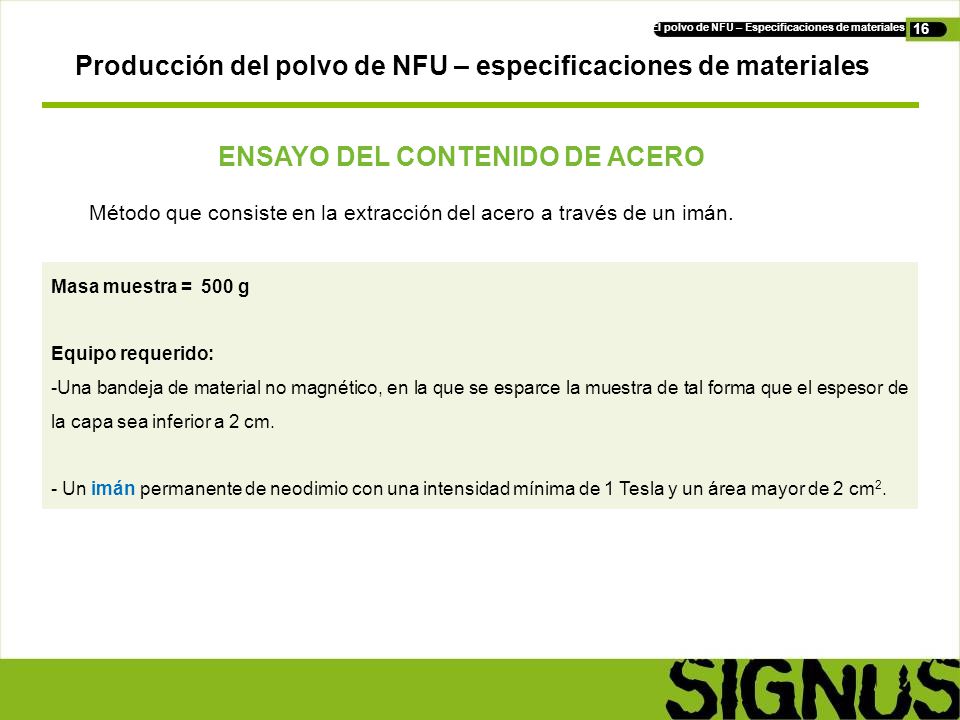

16 Producción del polvo de NFU – especificaciones de materiales ENSAYO DEL CONTENIDO DE ACERO Método que consiste en la extracción del acero a través de un imán. Masa muestra = 500 g Equipo requerido: Una bandeja de material no magnético, en la que se esparce la muestra de tal forma que el espesor de la capa sea inferior a 2 cm. - Un imán permanente de neodimio con una intensidad mínima de 1 Tesla y un área mayor de 2 cm2.

17 Producción del polvo de NFU – especificaciones de materiales

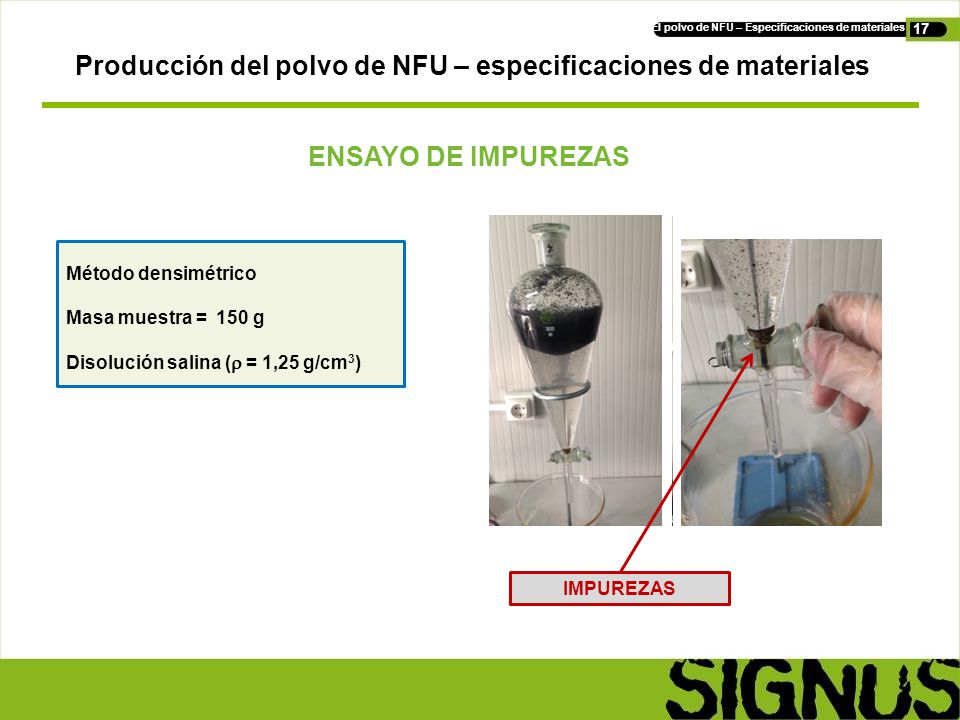

17 Producción del polvo de NFU – especificaciones de materiales ENSAYO DE IMPUREZAS Método densimétrico Masa muestra = 150 g Disolución salina (r = 1,25 g/cm3) método densimétrico. Dicho método se basa en la diferencia existente entre el granulado de caucho y las impurezas que suelen presentarse en el granulado de caucho tales como cristal, arena o metales no magnéticos. IMPUREZAS

18 Producción del polvo de NFU – especificaciones de materiales

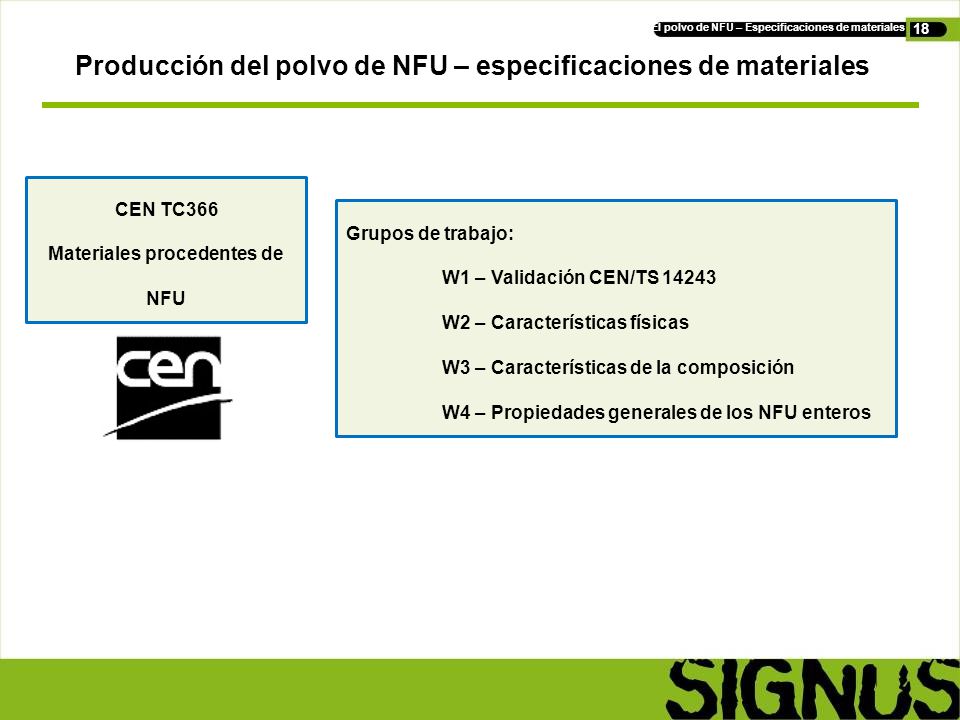

18 Producción del polvo de NFU – especificaciones de materiales CEN TC366 Materiales procedentes de NFU Grupos de trabajo: W1 – Validación CEN/TS 14243 W2 – Características físicas W3 – Características de la composición W4 – Propiedades generales de los NFU enteros Todos estos ensayos forman parte de una la norma europea experimental que en la actualidad está en proceso de validación dentro del grupo de W1 que se encuentra dentro del Comité Tecnico de normalización europeo 366. al que pertenecen otros 3 grupos. Debido al desarrollo de nuevos mercados de valorización de estos materiales, existe la necesidad de desarrollar nuevas normas para medir propiedades físicas y químicas.

19 Producción del polvo de NFU – especificaciones de materiales
19 Producción del polvo de NFU – especificaciones de materiales CONCLUSIONES El polvo de caucho se fabrica en base a unas especificaciones de calidad que debe cumplir para su utilización en mezclas bituminosas y así aprovechar las buenas propiedades que tiene. Las plantas de fabricación del polvo de caucho tienen implantados procedimientos que garantizan su calidad. Los métodos de ensayo en el laboratorio se describen en la norma UNE-CEN/TS 14243:2012 EX. Como conclusiones quiero transmitiros que el polvo de caucho NO ES UN RESIDUO, ES UN MATERIAL QUE CUMPLE UNAS ESPECIFICACIONES DE CALIDAD y que las plantas de fabricación tienen implantados procedimientos de calidad que garanticen que cumplan unas especificaciones y así poder aportar esas propiedades de mejora que tienen al incorporarlo al betún.

20 GRACIAS POR SU ATENCIÓN Leticia Saiz Rodríguez Técnico Desarrollo de Mercados de Valorización
