1 Confidential 1 Javier Alcolea 15 Octubre 2015 Influencia de la iluminación en la Energía de un Hospital Gerente de Iluminación en Sanidad Philips Lighting

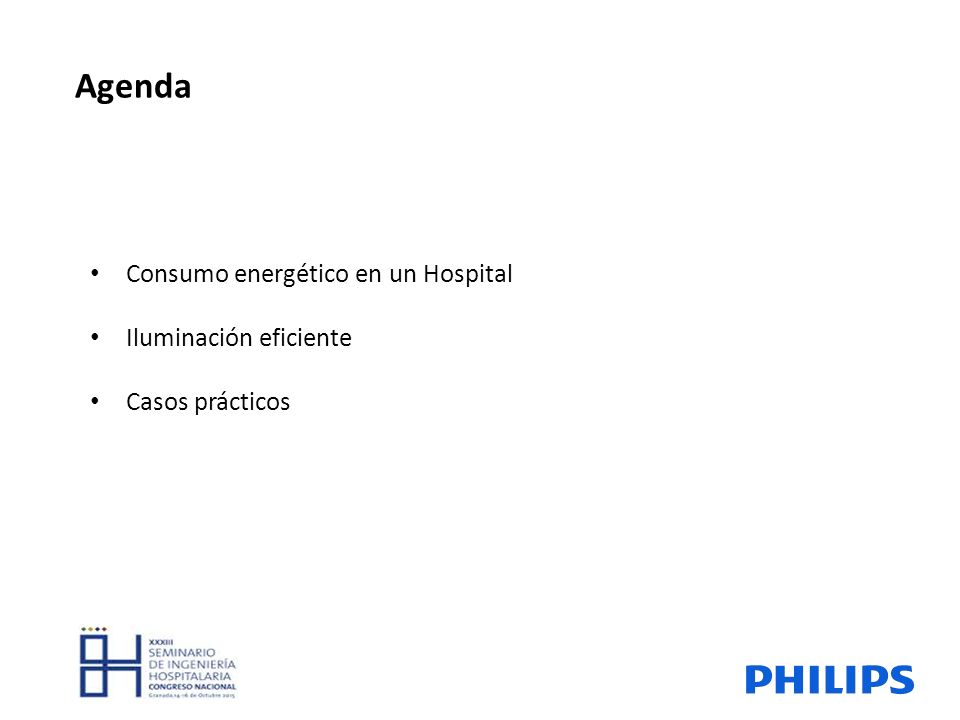

2 Confidential 2 Agenda Consumo energético en un Hospital Iluminación eficiente Casos prácticos

3 Confidential 3

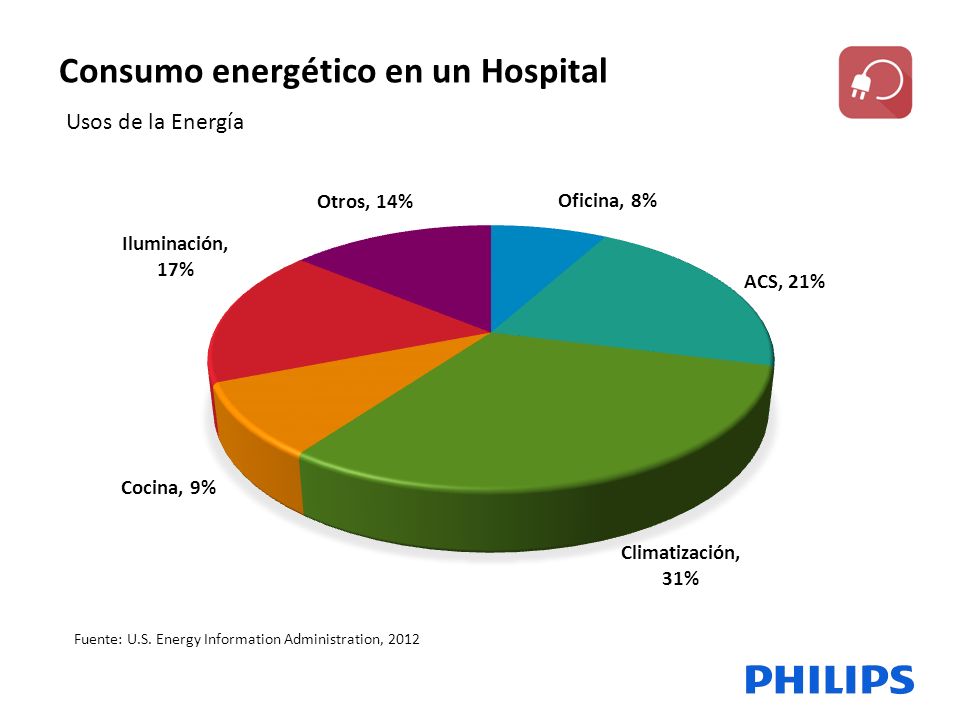

4 4 Consumo energético en un Hospital Fuente: U.S. Energy Information Administration, 2012 Usos de la Energía

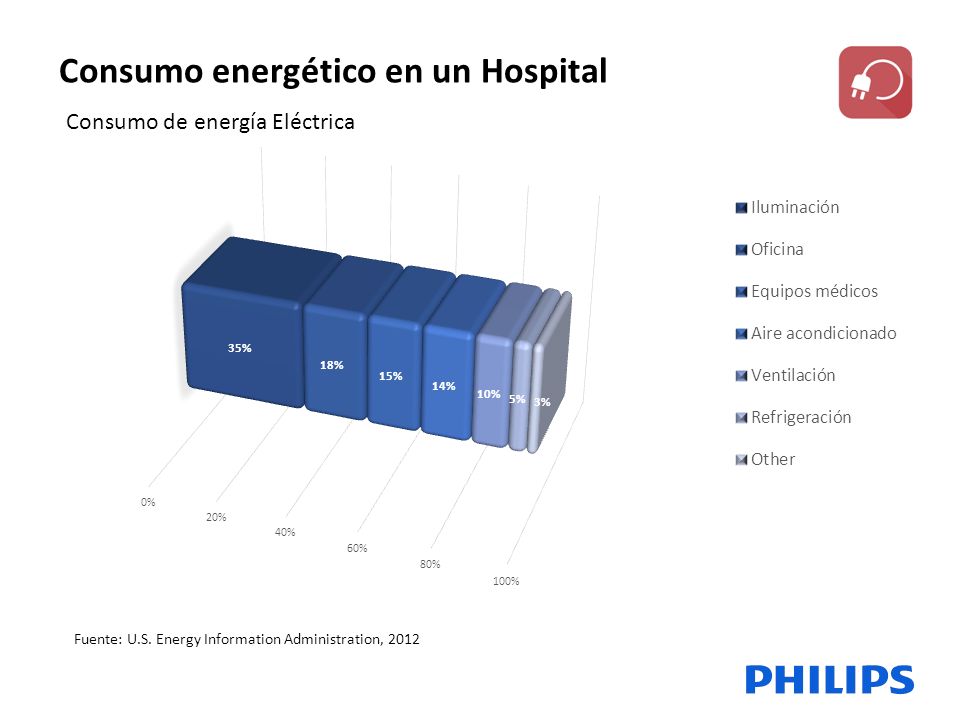

5 Confidential 5 Fuente: U.S. Energy Information Administration, 2012 Consumo energético en un Hospital Consumo de energía Eléctrica

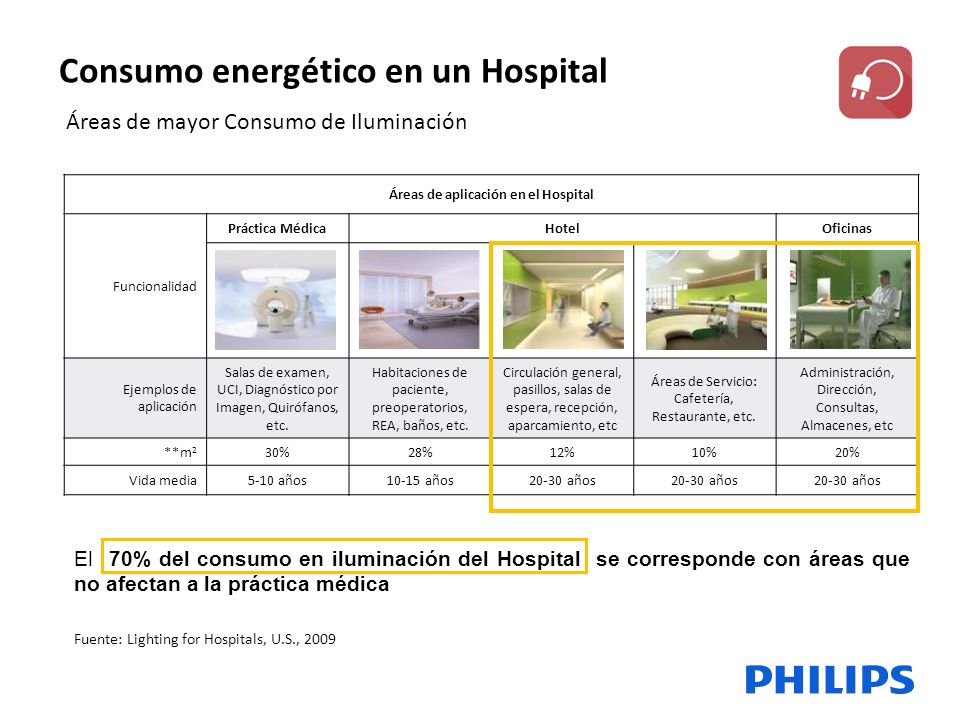

6 Confidential 6 Fuente: Lighting for Hospitals, U.S., 2009 Consumo energético en un Hospital Áreas de mayor Consumo de Iluminación Áreas de aplicación en el Hospital Funcionalidad Práctica MédicaHotelOficinas Ejemplos de aplicación Salas de examen, UCI, Diagnóstico por Imagen, Quirófanos, etc. Habitaciones de paciente, preoperatorios, REA, baños, etc. Circulación general, pasillos, salas de espera, recepción, aparcamiento, etc Áreas de Servicio: Cafetería, Restaurante, etc. Administración, Dirección, Consultas, Almacenes, etc **m 2 30%28%12%10%20% Vida media5-10 años10-15 años20-30 años El 70% del consumo en iluminación del Hospital se corresponde con áreas que no afectan a la práctica médica

7 Confidential 7

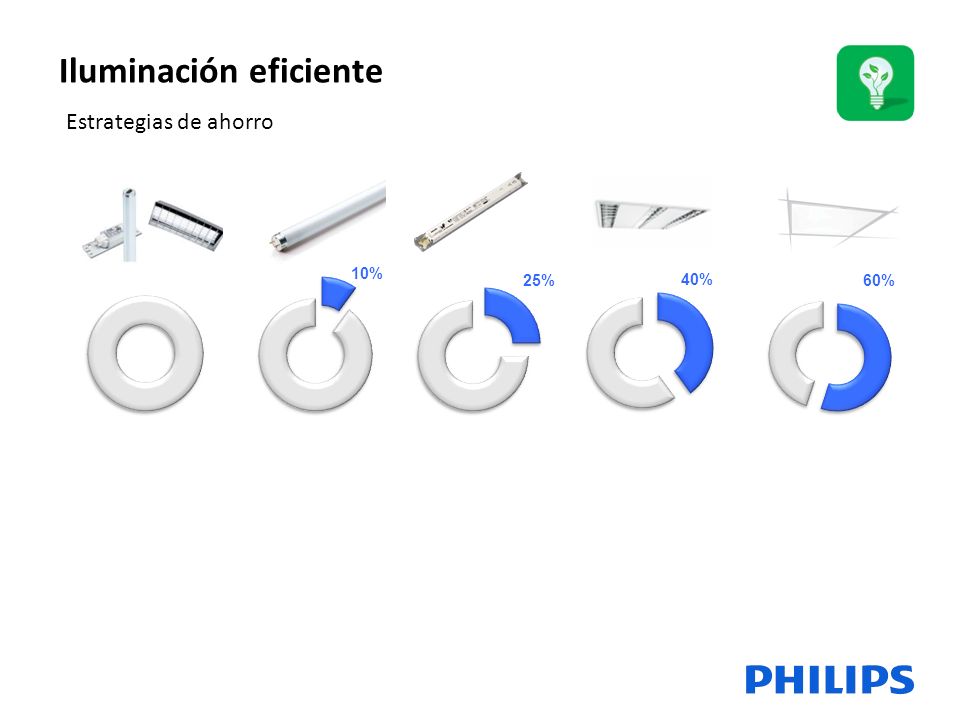

8 8 Iluminación eficiente Estrategias de ahorro 10% 25% 40% 60%

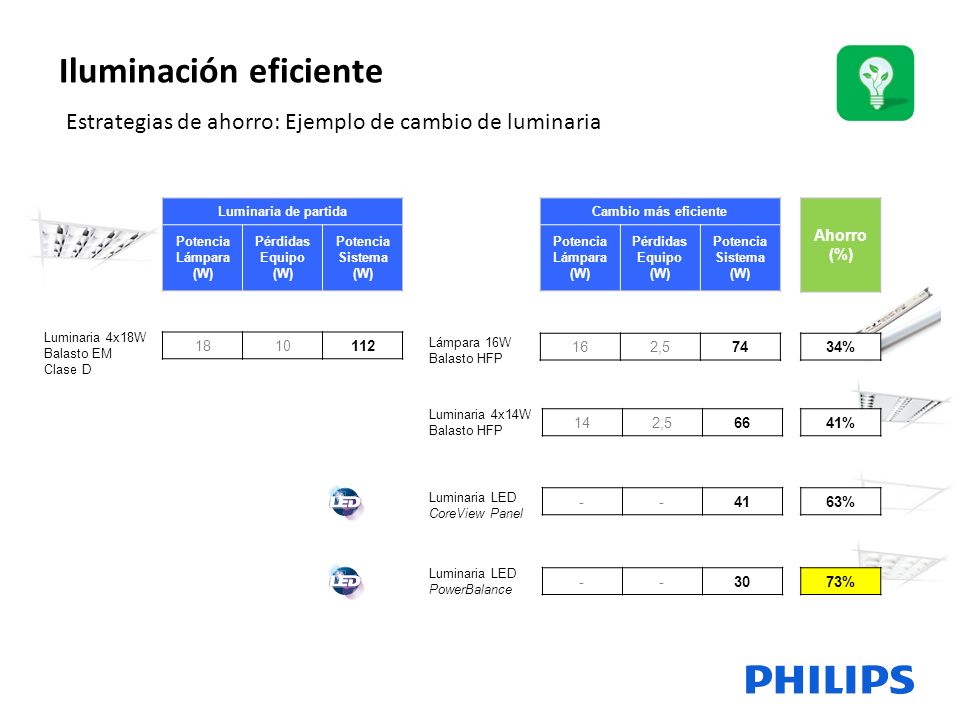

9 Confidential 9 Iluminación eficiente Estrategias de ahorro: Ejemplo de cambio de luminaria Cambio más eficiente Potencia Lámpara (W) Pérdidas Equipo (W) Potencia Sistema (W) Luminaria de partida Potencia Lámpara (W) Pérdidas Equipo (W) Potencia Sistema (W) 1810112 Luminaria 4x18W Balasto EM Clase D 162,574 Lámpara 16W Balasto HFP Ahorro (%) 34% 142,566 Luminaria 4x14W Balasto HFP 41% Luminaria LED CoreView Panel --4163% Luminaria LED PowerBalance --3073%

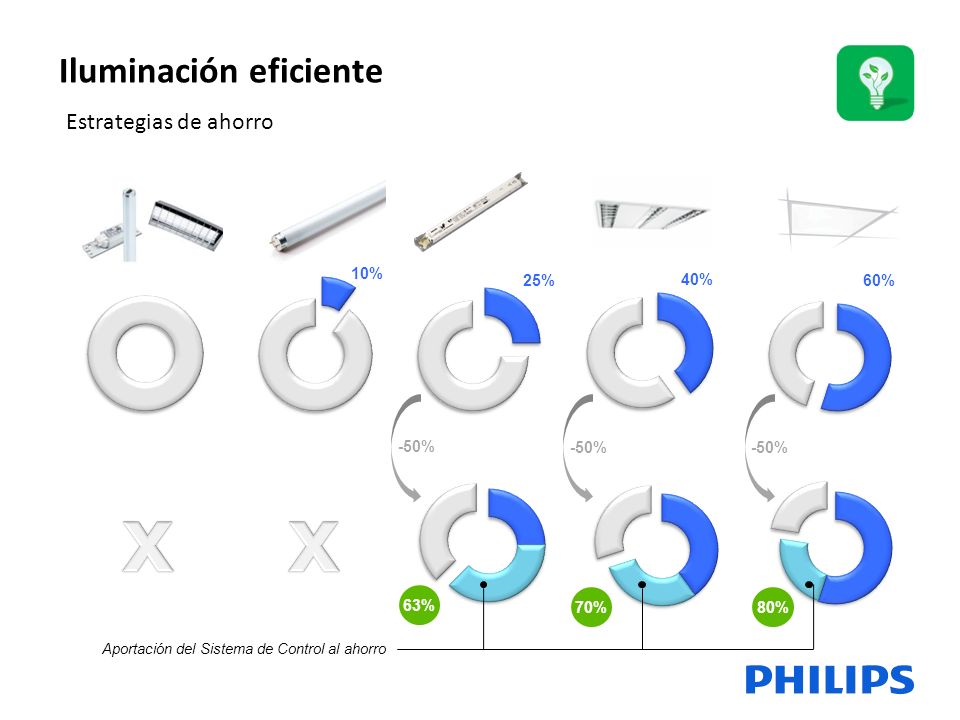

10 Confidential 10 Iluminación eficiente Estrategias de ahorro 10% 25% 63% Aportación del Sistema de Control al ahorro -50% 40% 60% -50% 70%80%

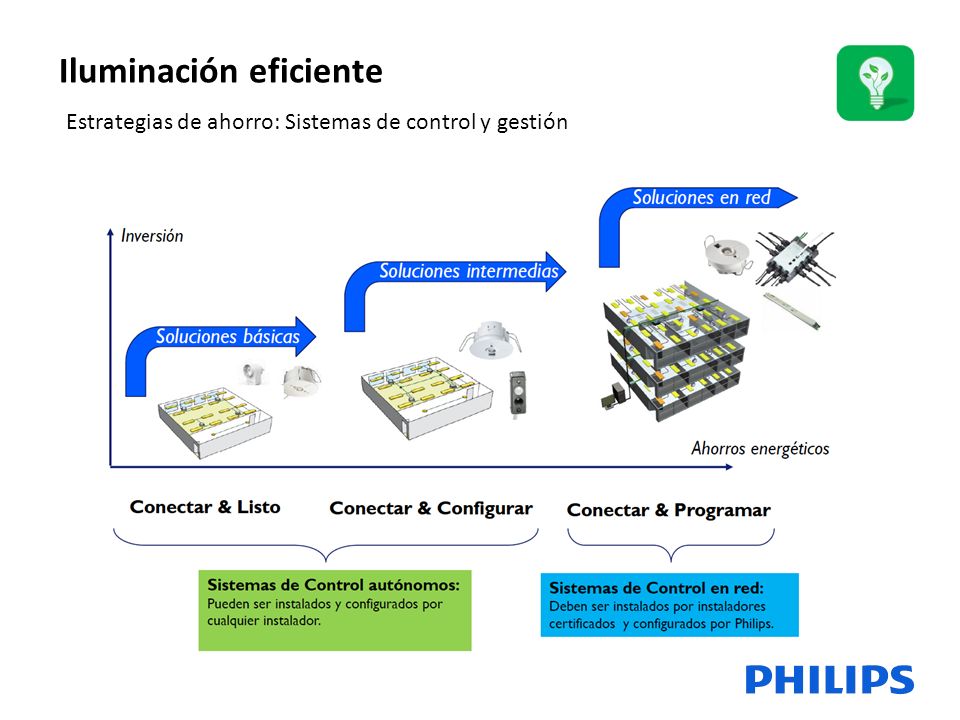

11 Confidential 11 Iluminación eficiente Estrategias de ahorro: Sistemas de control y gestión

12 Confidential 12 Iluminación eficiente Sistemas de control y regulación. CTE HE3 (Actualización 2013) Las instalaciones de iluminación dispondrán, para cada zona, de un sistema de control y regulación con las siguientes condiciones: a)toda zona dispondrá al menos de un sistema de encendido y apagado manual, no aceptándose los sistemas de encendido y apagado en cuadros eléctricos como único sistema de control. Toda zona dispondrá de un sistema de encendidos por horario centralizado en cada cuadro eléctrico. Las zonas de uso esporádico dispondrán de un control de encendido y apagado por sistema de detección de presencia temporizado o sistema de pulsador temporizado. b)se instalarán sistemas de aprovechamiento de la luz natural, que regulen proporcionalmente y de manera automática por sensor de luminosidad el nivel de iluminación en función del aporte de luz natural de las luminarias de las habitaciones de menos de 6 metros de profundidad y en las dos primeras líneas paralelas de luminarias situadas a una distancia inferior a 5 metros de la ventana, y en todas las situadas bajo un lucernario, cuando se den las condiciones indicadas en la normativa.

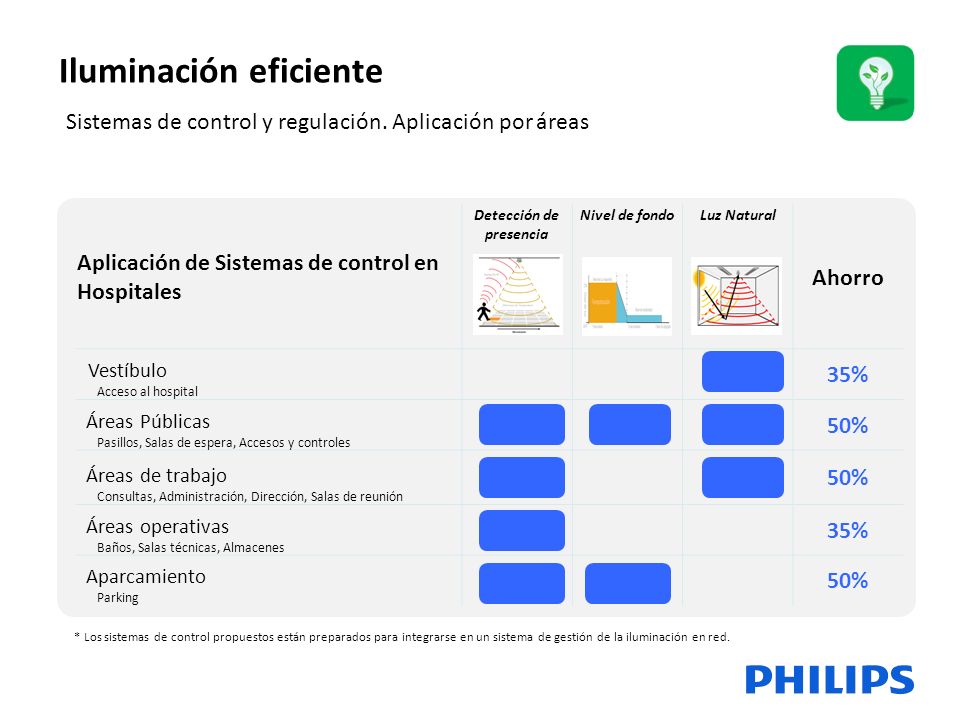

13 Confidential 13 Iluminación eficiente Aplicación de Sistemas de control en Hospitales Detección de presencia Nivel de fondoLuz Natural Ahorro Vestíbulo Acceso al hospital 35% Áreas Públicas Pasillos, Salas de espera, Accesos y controles 50% Áreas de trabajo Consultas, Administración, Dirección, Salas de reunión 50% Áreas operativas Baños, Salas técnicas, Almacenes 35% Aparcamiento Parking 50% * Los sistemas de control propuestos están preparados para integrarse en un sistema de gestión de la iluminación en red. Sistemas de control y regulación. Aplicación por áreas

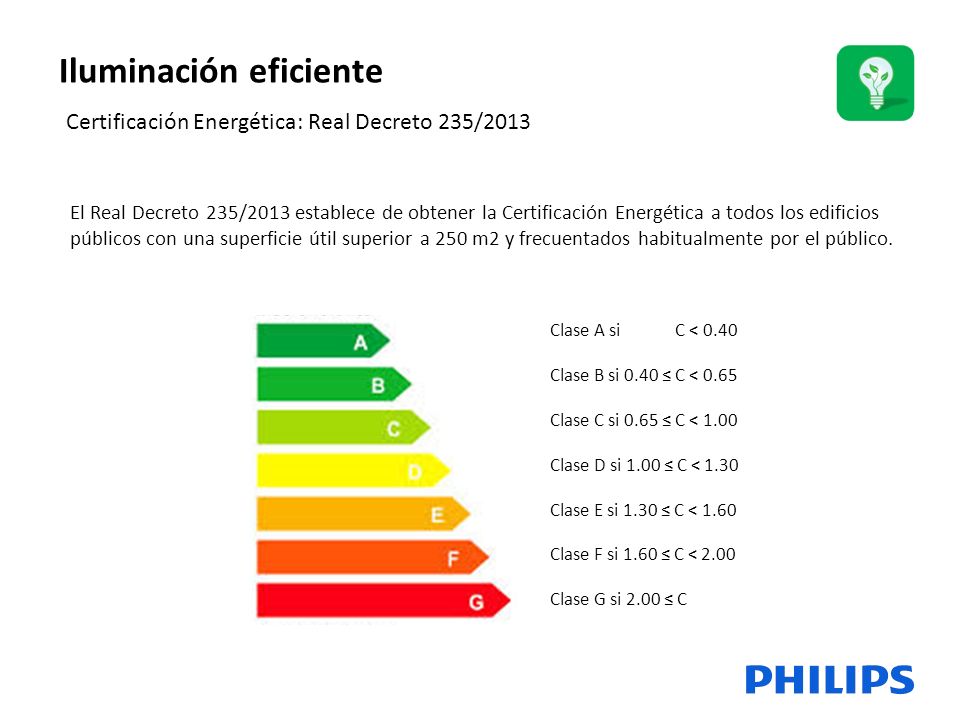

14 Confidential 14 Iluminación eficiente Certificación Energética: Real Decreto 235/2013 El Real Decreto 235/2013 establece de obtener la Certificación Energética a todos los edificios públicos con una superficie útil superior a 250 m2 y frecuentados habitualmente por el público. Clase A si C < 0.40 Clase B si 0.40 ≤ C < 0.65 Clase C si 0.65 ≤ C < 1.00 Clase D si 1.00 ≤ C < 1.30 Clase E si 1.30 ≤ C < 1.60 Clase F si 1.60 ≤ C < 2.00 Clase G si 2.00 ≤ C

15 Confidential 15 Iluminación eficiente Iluminación conectada

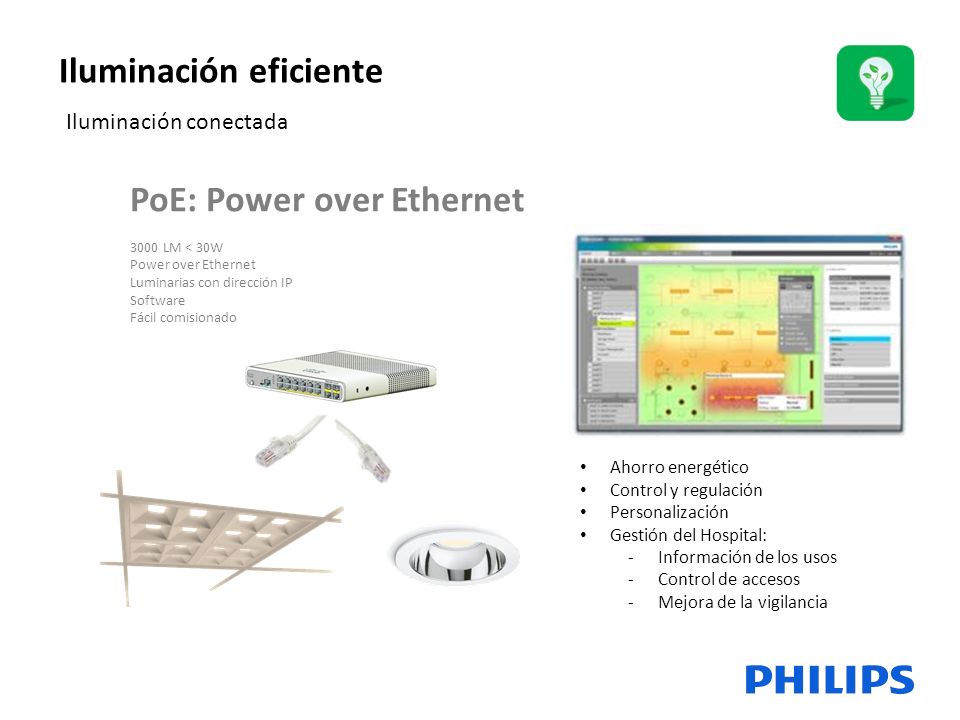

16 Confidential 16 Iluminación eficiente Iluminación conectada PoE: Power over Ethernet 3000 LM < 30W Power over Ethernet Luminarias con dirección IP Software Fácil comisionado Ahorro energético Control y regulación Personalización Gestión del Hospital: -Información de los usos -Control de accesos -Mejora de la vigilancia

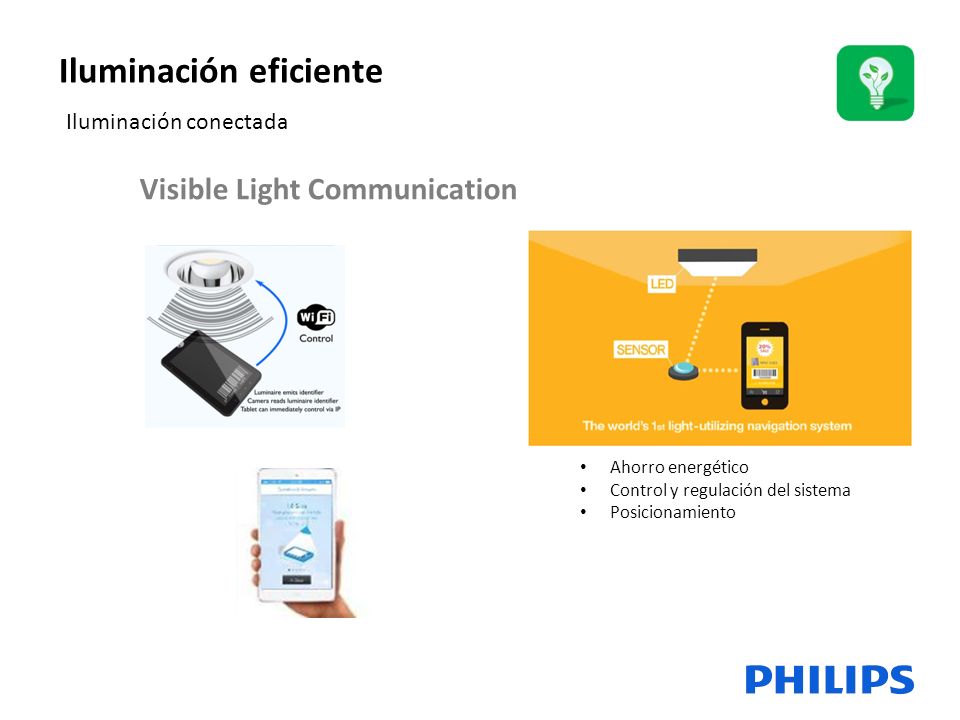

17 Confidential 17 Iluminación eficiente Iluminación conectada Ahorro energético Control y regulación del sistema Posicionamiento Visible Light Communication

18 Confidential 18

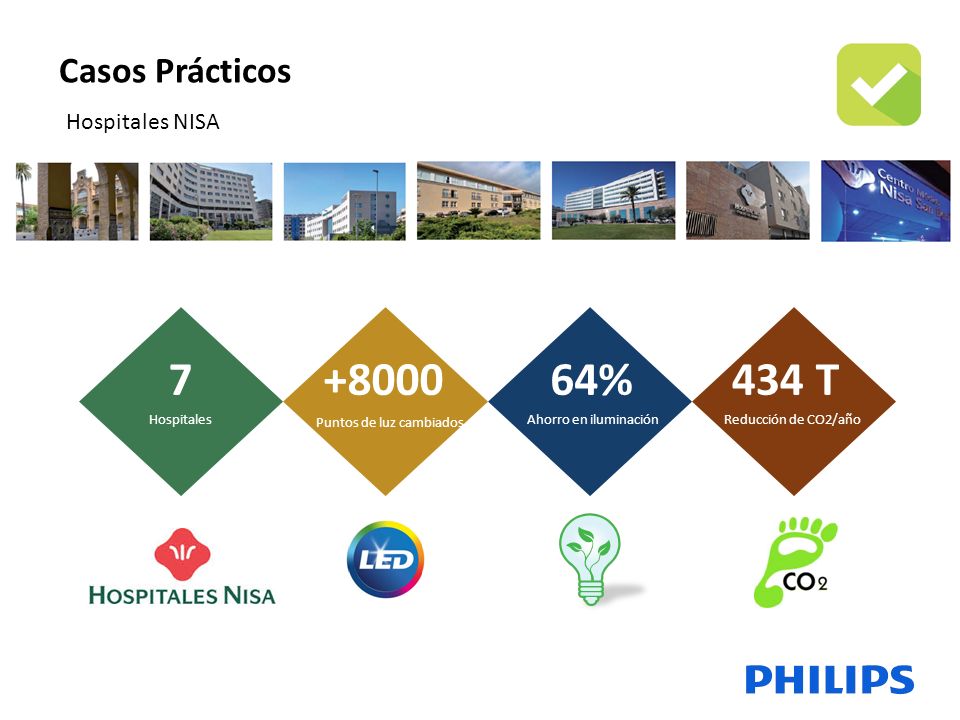

19 Confidential 19 Casos Prácticos Hospitales NISA 7+800064%434 T Ahorro en iluminación Puntos de luz cambiados HospitalesReducción de CO2/año

20 Confidential 20 Casos Prácticos Hospitales SANITAS 2+220060%206 T Ahorro en iluminaciónReducción de CO2/año Puntos de luz cambiados Hospitales

21 Confidential 21 Casos Prácticos Hospitales Universitario Príncipe de Asturias 1+300062%282 T Ahorro en iluminaciónReducción de CO2/año Puntos de luz cambiados Hospital
