1 Docente: Fernando Martínez Peña. LIDER DE EQUIPO: DIONICIO ESPINOZA MORENO 11580582 ETNER DE JESUS DE LA HOZ LOPEZ 11580582 LEONEL SALVADOR VALERIANO 12580827

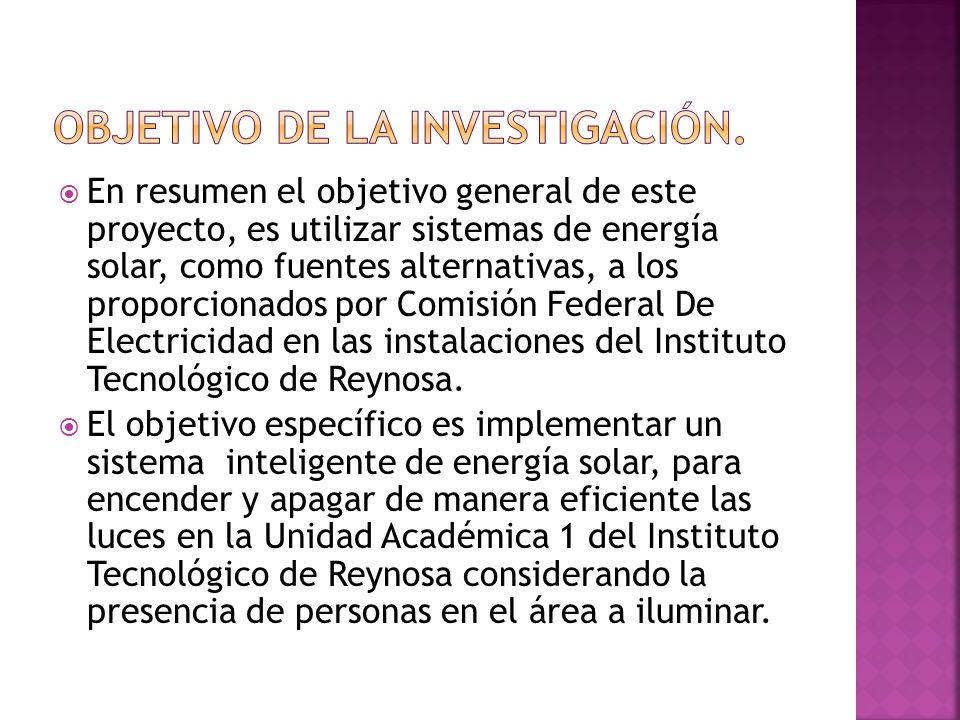

2  En resumen el objetivo general de este proyecto, es utilizar sistemas de energía solar, como fuentes alternativas, a los proporcionados por Comisión Federal De Electricidad en las instalaciones del Instituto Tecnológico de Reynosa.  El objetivo específico es implementar un sistema inteligente de energía solar, para encender y apagar de manera eficiente las luces en la Unidad Académica 1 del Instituto Tecnológico de Reynosa considerando la presencia de personas en el área a iluminar.

3  La iluminación de los edificios del Instituto Tecnológico de Reynosa, actualmente se realiza a través de la red eléctrica de Comisión Federal de Electricidad y se mantiene encendida durante la mayor parte del día, además de las horas nocturnas en que se imparte clases.  Se quiere diseñar e instalar un sistema de electrificación a partir de la energía solar, en los pasillos y escaleras de la Unidad Académica 1 de este Tecnológico, además de controlar este sistema de forma inteligente para encender o apagar conforme al flujo de personal a dicha área.

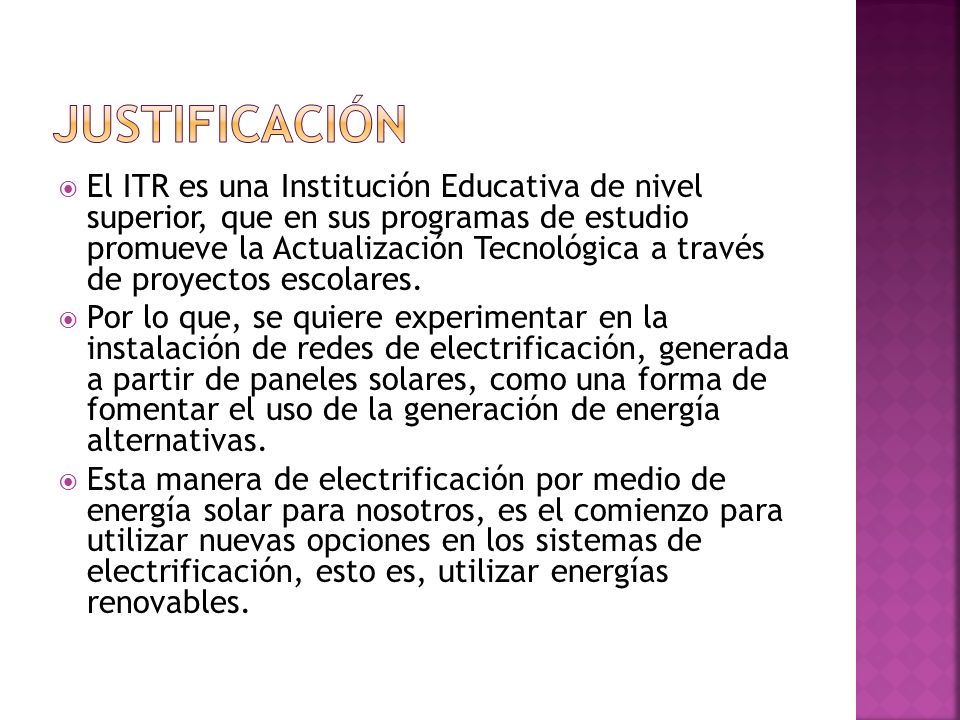

4  El ITR es una Institución Educativa de nivel superior, que en sus programas de estudio promueve la Actualización Tecnológica a través de proyectos escolares.  Por lo que, se quiere experimentar en la instalación de redes de electrificación, generada a partir de paneles solares, como una forma de fomentar el uso de la generación de energía alternativas.  Esta manera de electrificación por medio de energía solar para nosotros, es el comienzo para utilizar nuevas opciones en los sistemas de electrificación, esto es, utilizar energías renovables.

5

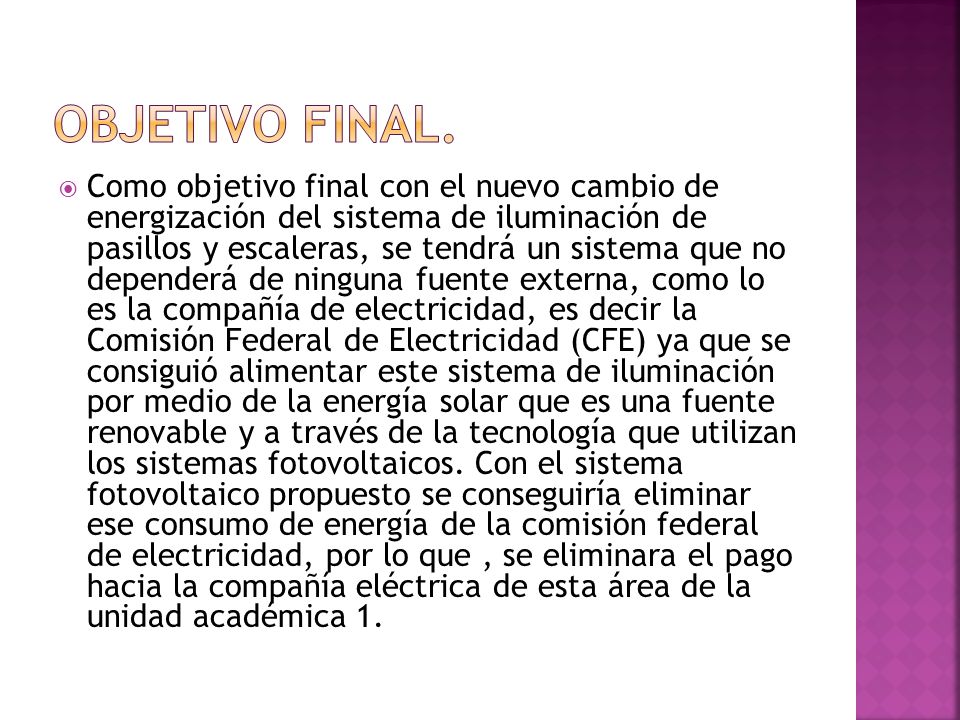

6  Como objetivo final con el nuevo cambio de energización del sistema de iluminación de pasillos y escaleras, se tendrá un sistema que no dependerá de ninguna fuente externa, como lo es la compañía de electricidad, es decir la Comisión Federal de Electricidad (CFE) ya que se consiguió alimentar este sistema de iluminación por medio de la energía solar que es una fuente renovable y a través de la tecnología que utilizan los sistemas fotovoltaicos. Con el sistema fotovoltaico propuesto se conseguiría eliminar ese consumo de energía de la comisión federal de electricidad, por lo que, se eliminara el pago hacia la compañía eléctrica de esta área de la unidad académica 1.

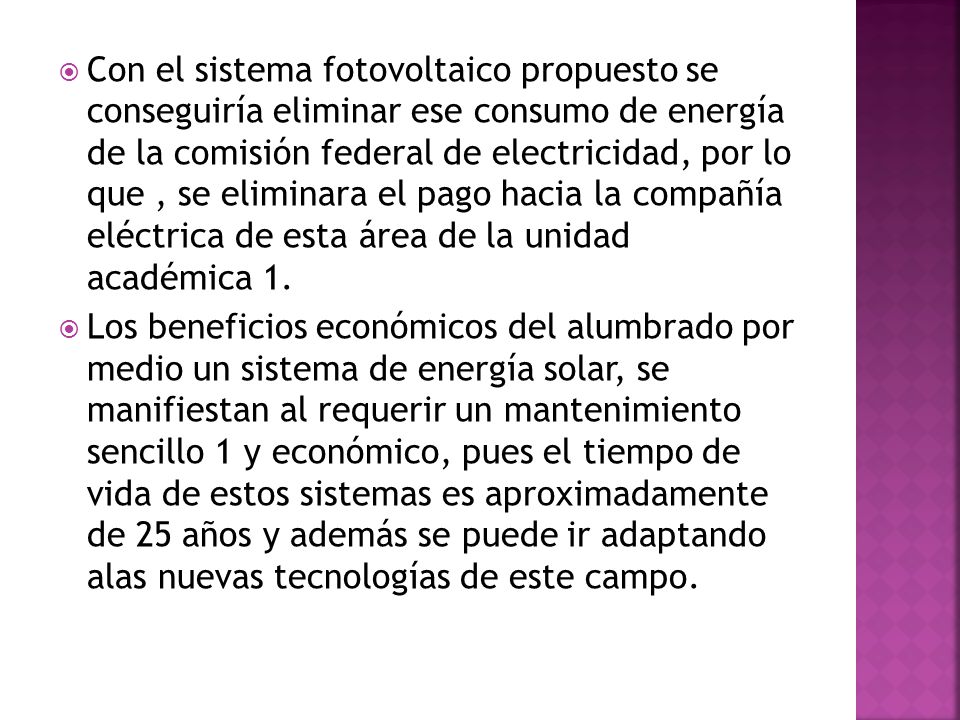

7  Con el sistema fotovoltaico propuesto se conseguiría eliminar ese consumo de energía de la comisión federal de electricidad, por lo que, se eliminara el pago hacia la compañía eléctrica de esta área de la unidad académica 1.  Los beneficios económicos del alumbrado por medio un sistema de energía solar, se manifiestan al requerir un mantenimiento sencillo 1 y económico, pues el tiempo de vida de estos sistemas es aproximadamente de 25 años y además se puede ir adaptando alas nuevas tecnologías de este campo.

8

9

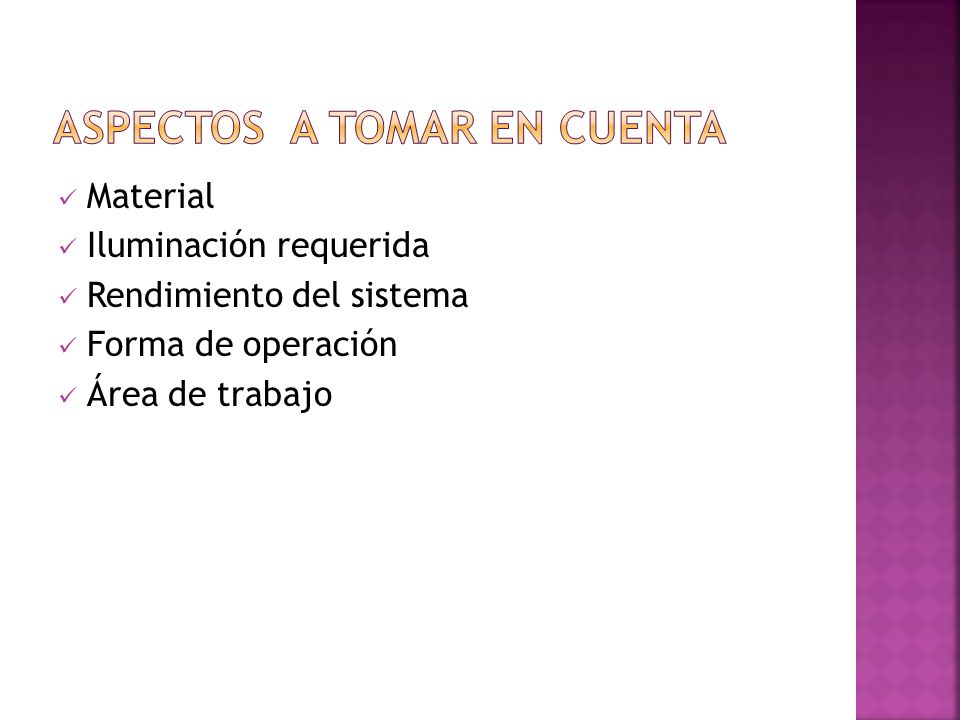

10 Material Iluminación requerida Rendimiento del sistema Forma de operación Área de trabajo

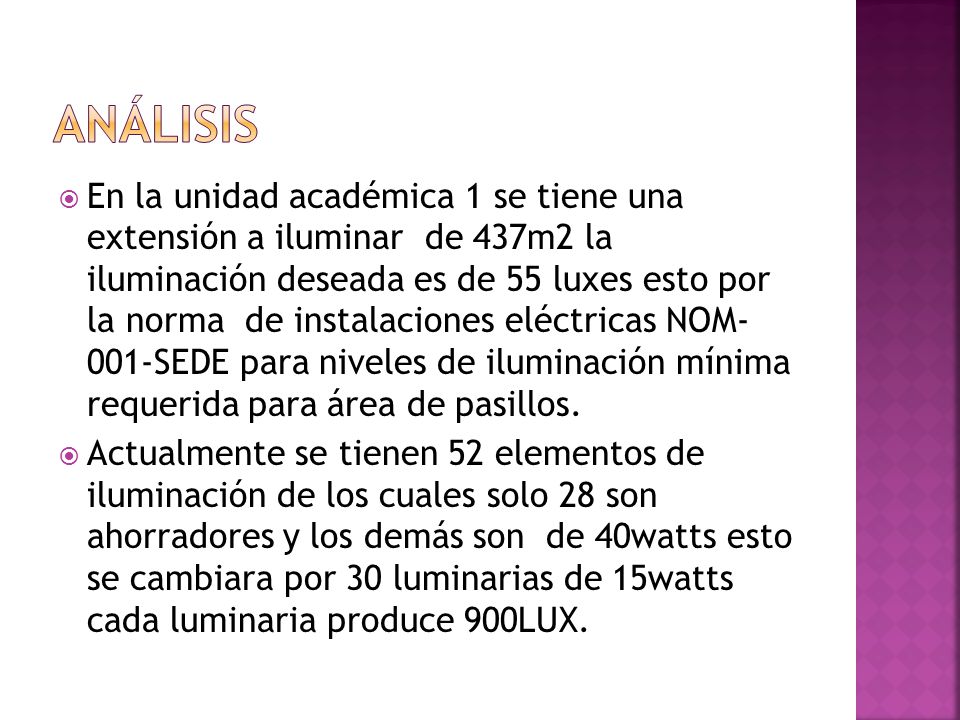

11  En la unidad académica 1 se tiene una extensión a iluminar de 437m2 la iluminación deseada es de 55 luxes esto por la norma de instalaciones eléctricas NOM- 001-SEDE para niveles de iluminación mínima requerida para área de pasillos.  Actualmente se tienen 52 elementos de iluminación de los cuales solo 28 son ahorradores y los demás son de 40watts esto se cambiara por 30 luminarias de 15watts cada luminaria produce 900LUX.

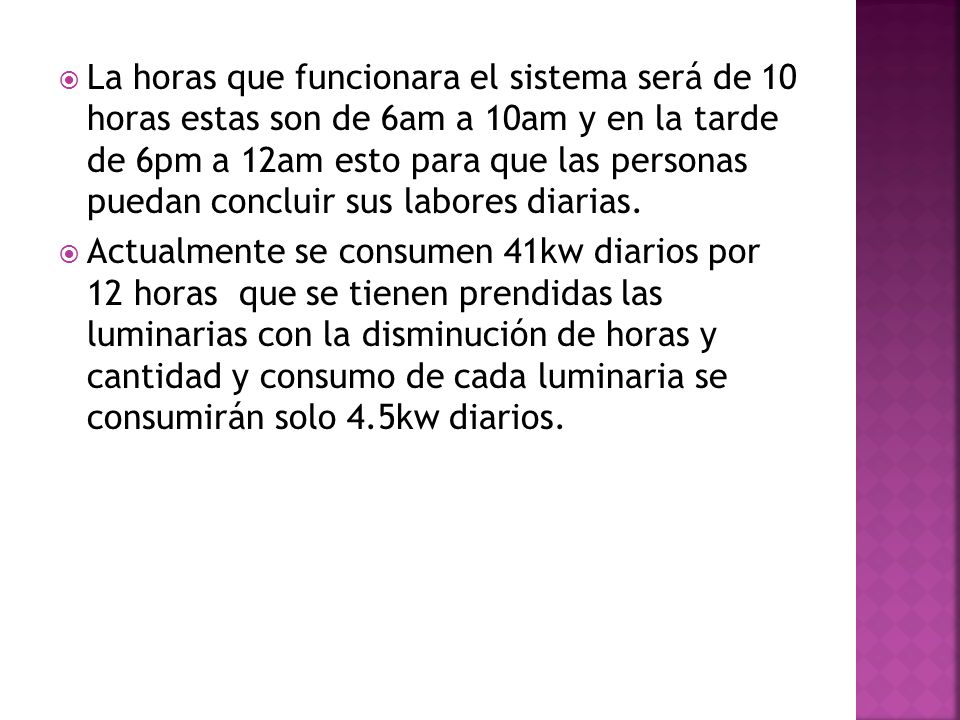

12  La horas que funcionara el sistema será de 10 horas estas son de 6am a 10am y en la tarde de 6pm a 12am esto para que las personas puedan concluir sus labores diarias.  Actualmente se consumen 41kw diarios por 12 horas que se tienen prendidas las luminarias con la disminución de horas y cantidad y consumo de cada luminaria se consumirán solo 4.5kw diarios.

13 EtnerDionicioLeonel Selección de el proyecto Día y fecha. 10/octubre/2013 Día y fecha. 10/octubre/2013 Día y fecha. 10/octubre/2013 Análisis de el problema 11/octubre/2013 Recolección de información 25/octubre/2013 Selección de material y presupuesto. 5/nov/2013 Implementación de el proyecto 15/nov/2013 mantenimiento21/nov/2013

14 CantidadElementoCosto (dlls.) 30Lámparas ahorradoras$100 10Panel fotovoltaico 135w/12v$6500 2Controlador de carga tristar ts-60$445 9Acumulador a 12 volts, 195 amp-y 50kg$2655 2Inversores 3000w/12v$1190 2Rieles de estructuras de paneles c/accesorios $650 CableCable No 8^ positivo,negativo y tierra$100 10Sensor vero$1000 1Centro de carga c/termico a 10 ampere$15 1Controlador inteligente$200 5Interruptores sencillos$15 1Varilla de cobre a tierra$10
