Reporte de obra Azaleas B-21 El cliente: Alberto Caballero Arq. Marco A. Betancourt Ochoa Antecedentes: Proyecto arquitectónico aprobado por clientes y.

Presentación del tema: "Reporte de obra Azaleas B-21 El cliente: Alberto Caballero Arq. Marco A. Betancourt Ochoa Antecedentes: Proyecto arquitectónico aprobado por clientes y."— Transcripción de la presentación:

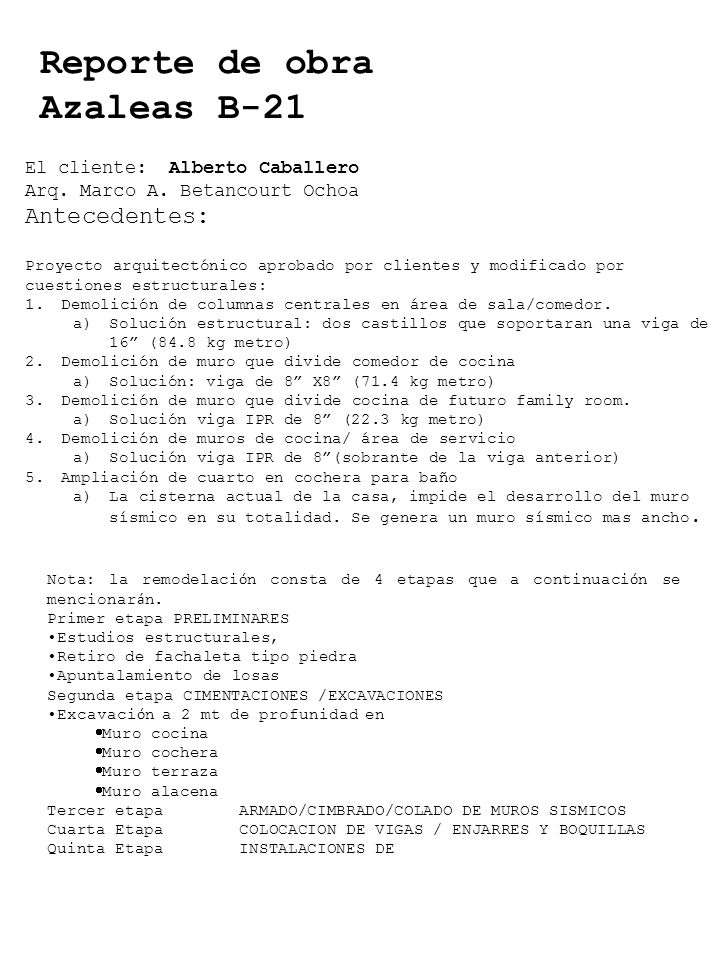

1 Reporte de obra Azaleas B-21 El cliente: Alberto Caballero Arq. Marco A. Betancourt Ochoa Antecedentes: Proyecto arquitectónico aprobado por clientes y modificado por cuestiones estructurales: 1.Demolición de columnas centrales en área de sala/comedor. a)Solución estructural: dos castillos que soportaran una viga de 16” (84.8 kg metro) 2.Demolición de muro que divide comedor de cocina a)Solución: viga de 8” X8” (71.4 kg metro) 3.Demolición de muro que divide cocina de futuro family room. a)Solución viga IPR de 8” (22.3 kg metro) 4.Demolición de muros de cocina/ área de servicio a)Solución viga IPR de 8”(sobrante de la viga anterior) 5.Ampliación de cuarto en cochera para baño a)La cisterna actual de la casa, impide el desarrollo del muro sísmico en su totalidad. Se genera un muro sísmico mas ancho. Nota: la remodelaci ó n consta de 4 etapas que a continuaci ó n se mencionar á n. Primer etapa PRELIMINARES Estudios estructurales, Retiro de fachaleta tipo piedra Apuntalamiento de losas Segunda etapa CIMENTACIONES /EXCAVACIONES Excavaci ó n a 2 mt de profunidad en  Muro cocina  Muro cochera  Muro terraza  Muro alacena Tercer etapa ARMADO/CIMBRADO/COLADO DE MUROS SISMICOS Cuarta Etapa COLOCACION DE VIGAS / ENJARRES Y BOQUILLAS Quinta EtapaINSTALACIONES DE

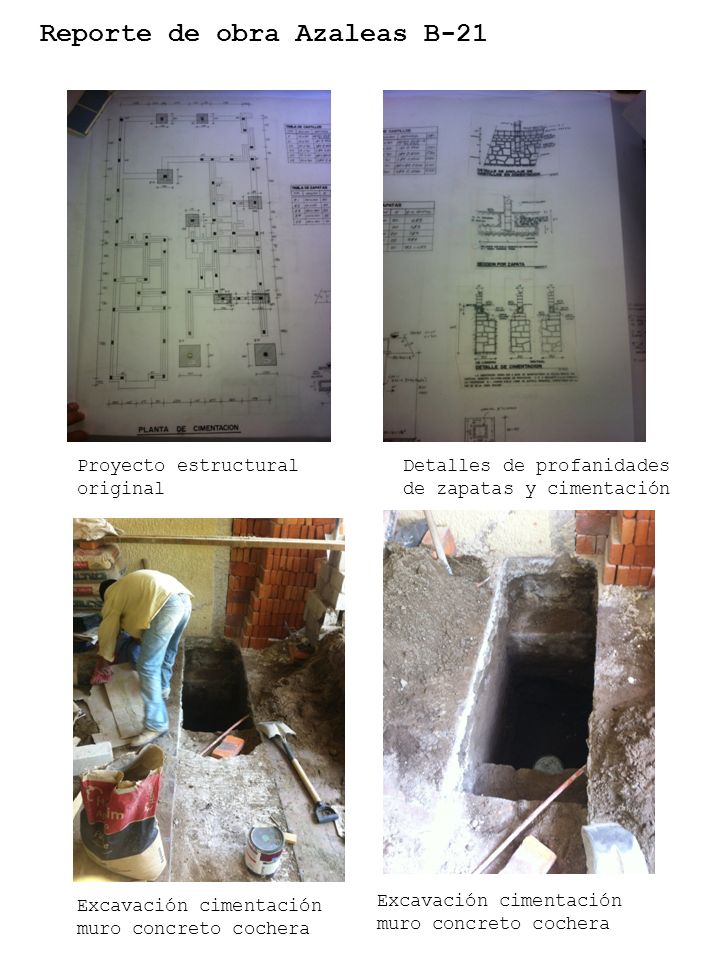

2 Reporte de obra Azaleas B-21 Proyecto estructural original Detalles de profanidades de zapatas y cimentación Excavación cimentación muro concreto cochera Excavación cimentación muro concreto cochera

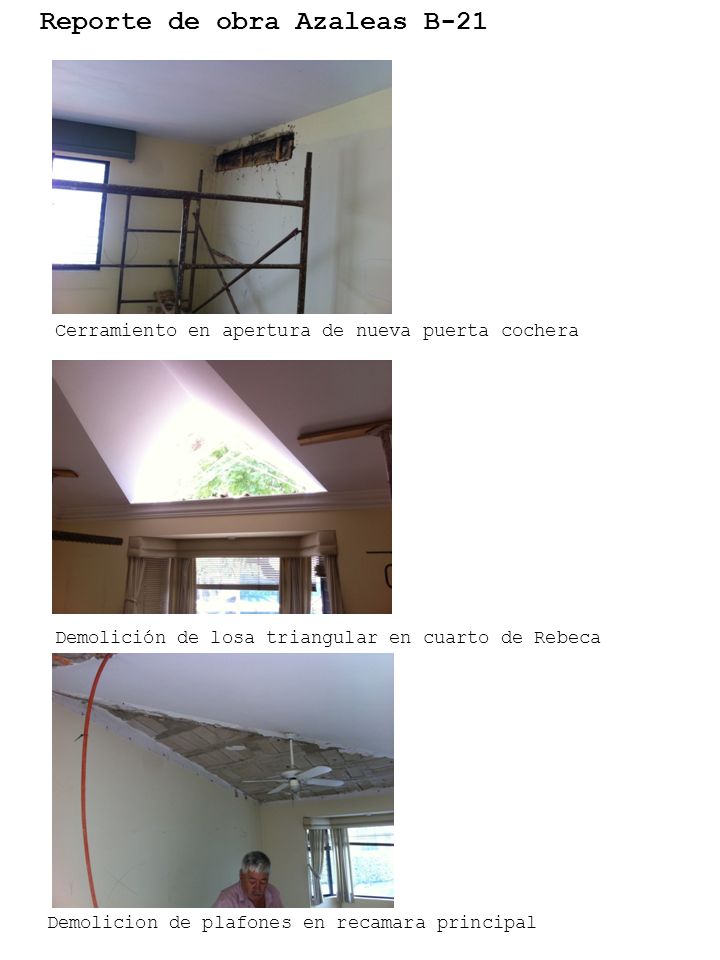

3 Reporte de obra Azaleas B-21 Cerramiento en apertura de nueva puerta cochera Demolición de losa triangular en cuarto de Rebeca Demolicion de plafones en recamara principal

4 Reporte de obra Azaleas B-21 Apuntalamiento y Demolición de plafones en recamara principal Apuntalamiento y Demolición de muro en recamara principal Excavación para cimentación muro Concreto en cocina MC-2

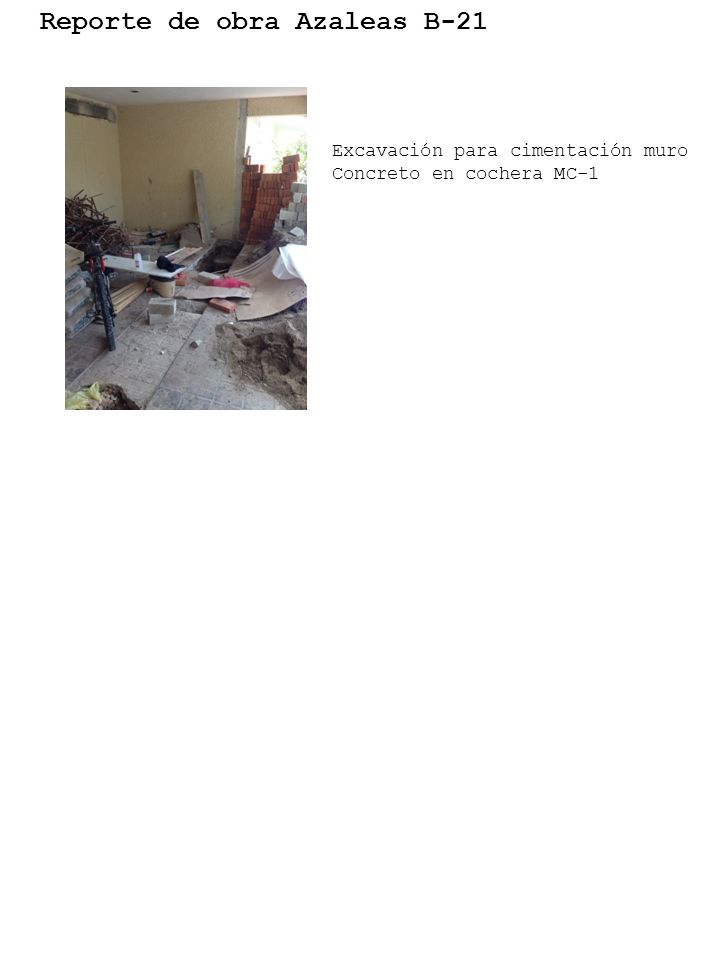

5 Reporte de obra Azaleas B-21 Excavación para cimentación muro Concreto en cochera MC-1
