1 ANALISIS CAUSA-RAIZ EXPLOSION DE FOCO 6500W. CINEPOLIS SENDERO SALTILLO SALAS 2

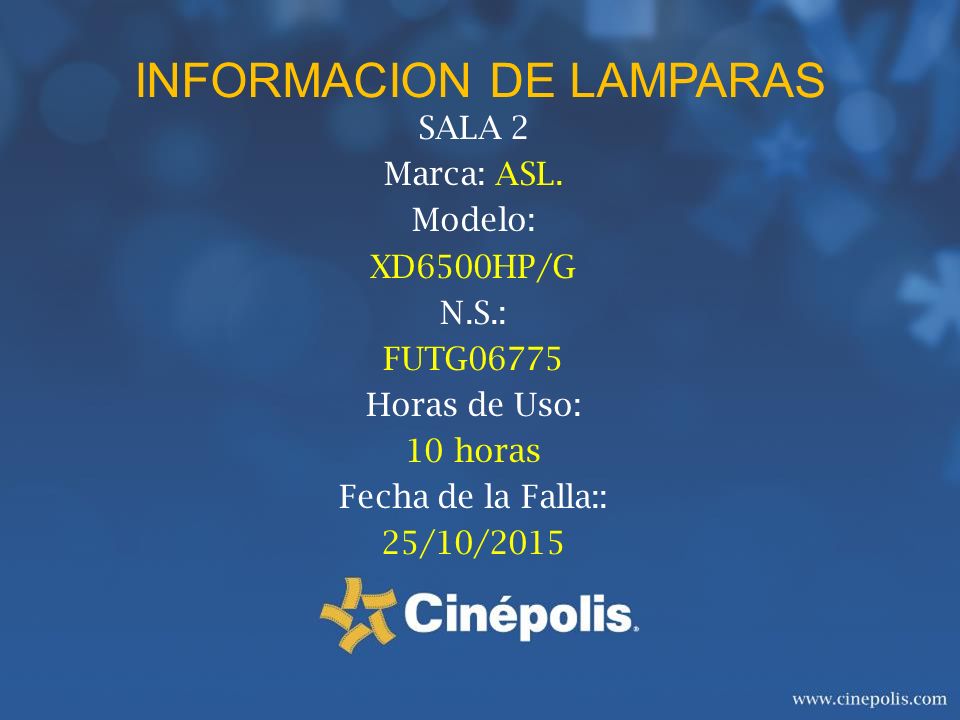

2 INFORMACION DE LAMPARAS SALA 2 Marca: ASL. Modelo: XD6500HP/G N.S.: FUTG06775 Horas de Uso: 10 horas Fecha de la Falla:: 25/10/2015

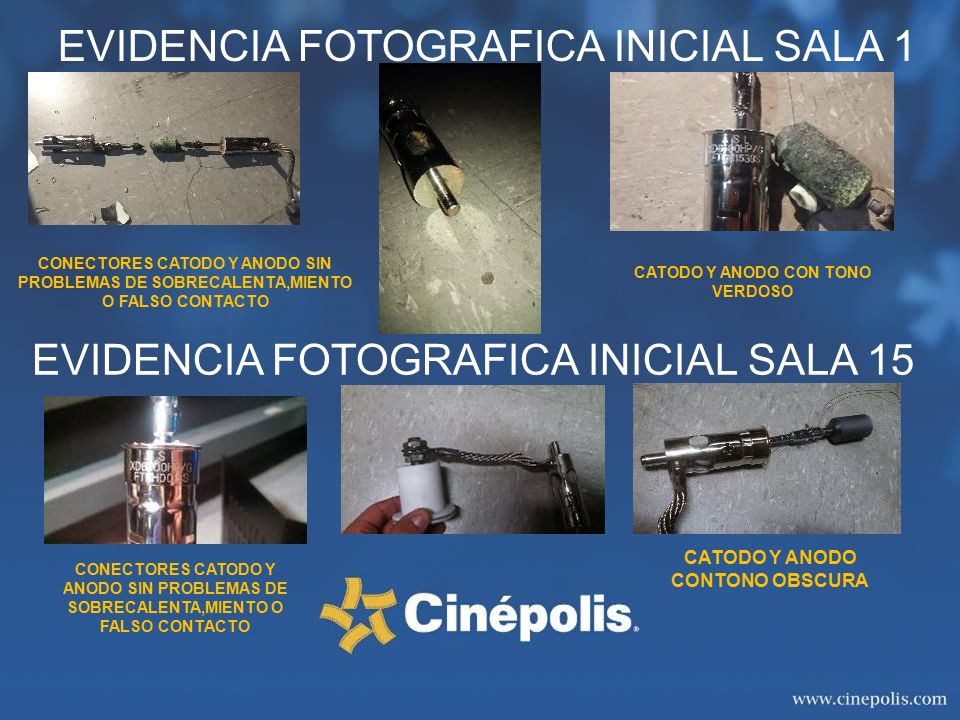

3 EVIDENCIA FOTOGRAFICA INICIAL SALA 15 EVIDENCIA FOTOGRAFICA INICIAL SALA 1 CONECTORES CATODO Y ANODO SIN PROBLEMAS DE SOBRECALENTA,MIENTO O FALSO CONTACTO CATODO Y ANODO CON TONO VERDOSO CATODO Y ANODO CONTONO OBSCURA

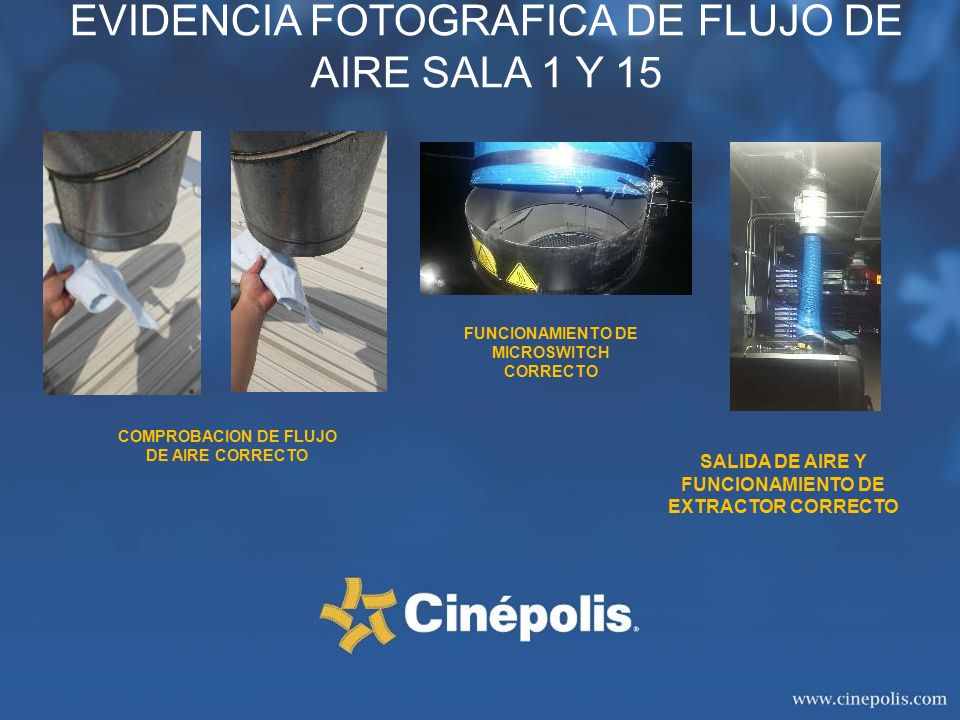

4 EVIDENCIA FOTOGRAFICA DE FLUJO DE AIRE SALA 1 Y 15 COMPROBACION DE FLUJO DE AIRE CORRECTO SALIDA DE AIRE Y FUNCIONAMIENTO DE EXTRACTOR CORRECTO FUNCIONAMIENTO DE MICROSWITCH CORRECTO

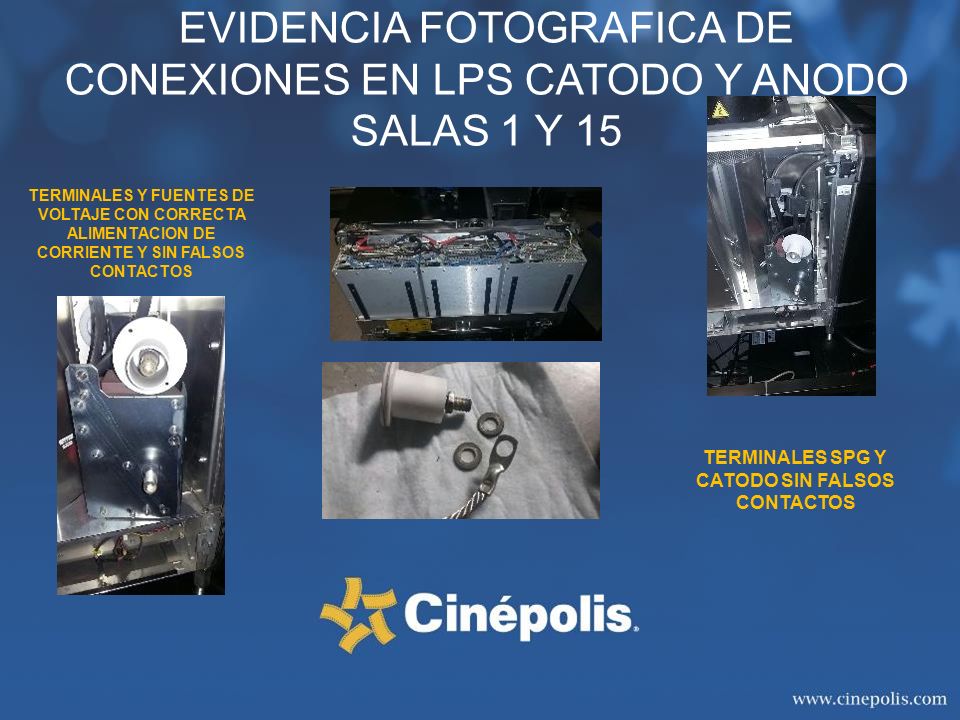

5 EVIDENCIA FOTOGRAFICA DE CONEXIONES EN LPS CATODO Y ANODO SALAS 1 Y 15 TERMINALES Y FUENTES DE VOLTAJE CON CORRECTA ALIMENTACION DE CORRIENTE Y SIN FALSOS CONTACTOS TERMINALES SPG Y CATODO SIN FALSOS CONTACTOS

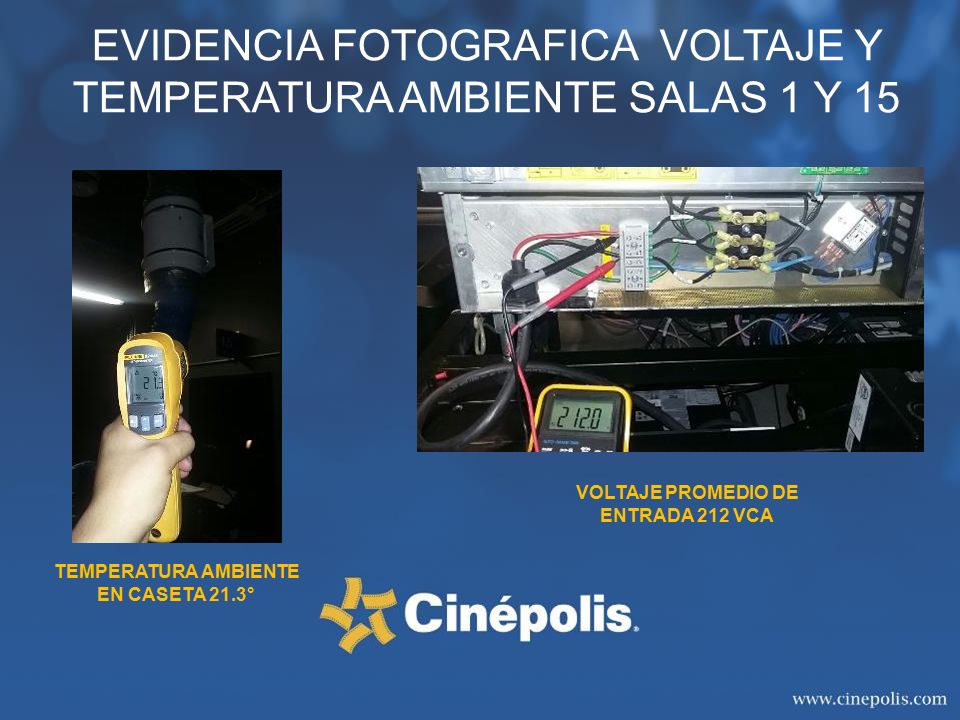

6 EVIDENCIA FOTOGRAFICA VOLTAJE Y TEMPERATURA AMBIENTE SALAS 1 Y 15 VOLTAJE PROMEDIO DE ENTRADA 212 VCA TEMPERATURA AMBIENTE EN CASETA 21.3°

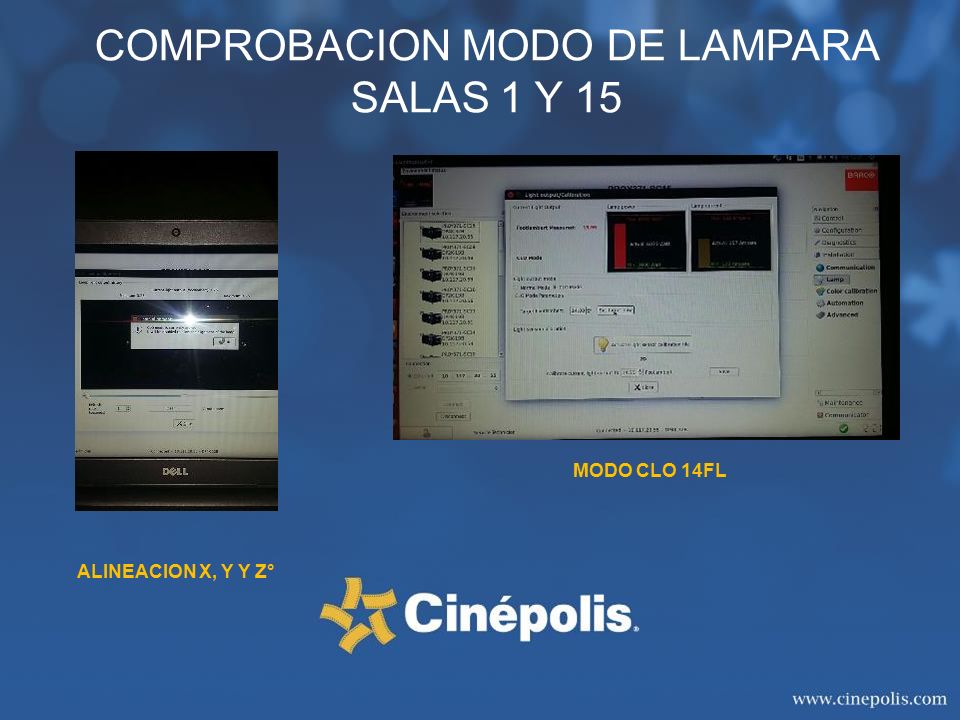

7 COMPROBACION MODO DE LAMPARA SALAS 1 Y 15 ALINEACION X, Y Y Z° MODO CLO 14FL

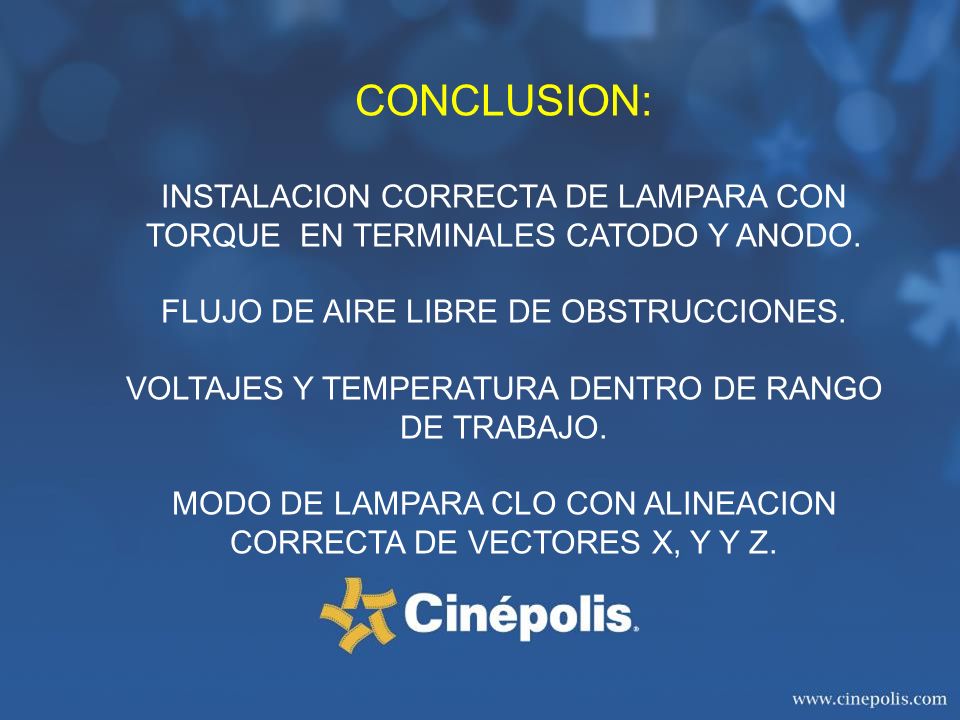

8  CONCLUSION: INSTALACION CORRECTA DE LAMPARA CON TORQUE EN TERMINALES CATODO Y ANODO. FLUJO DE AIRE LIBRE DE OBSTRUCCIONES. VOLTAJES Y TEMPERATURA DENTRO DE RANGO DE TRABAJO. MODO DE LAMPARA CLO CON ALINEACION CORRECTA DE VECTORES X, Y Y Z.
