1 Energía y hospital ANÁLISIS ESTRATÉGICO DEL USO DE LAS ENERGÍAS RENOVABLES Y RESIDUALES EN EL ENTORNO SANITARIO.  Valeriano Ruíz Hernández CTAER

2 Todo es energía, E= mc2 Capacidad de producir efectos sin limitarlos al trabajo o al calor sino reconociendo la amplia variedad que se pueden producir gracias a la energía, incluyendo en ellos los procesos químicos e incluso, la vida en su sentido más amplio”. En la Ingeniería es donde la energía tiene todo su sentido práctico. No hay una actividad técnica en la que no intervenga la energía y, en algunos casos, su principal objetivo es el manejo de la misma.

3 ESQUEMA BASICO DEL SISTEMA ENERGÉTICO
La satisfacción de las necesidades –y de los caprichos- del hombre se apoya en tecnologías energéticas cada vez más desarrolladas que hacen que nuestra vida tenga mayor calidad.

4 El sistema energético Electricidad, 22 Mtep
Total EP (2012 oficial), 130 Mtep Total EP (2012 sustitución), 146 Mtep Combustibles, 58 Mtep

5 Formas de consumir energía en un hospital:
Luz. Iluminación natural y artificial Calor y/o frío. Climatización. Calor. Cocinas. Frio. Refrigeración. Agua caliente. Ventilación. Aparatos electrónicos Otras formas de equipos eléctricos

6

7 (Unidad de tratamiento de aire)

8 Formas energéticas artificiales que se emplean en los hospitales
Formas energéticas artificiales que se emplean en los hospitales. Desde este caso

9 Formas energéticas artificiales que se emplean en los hospitales

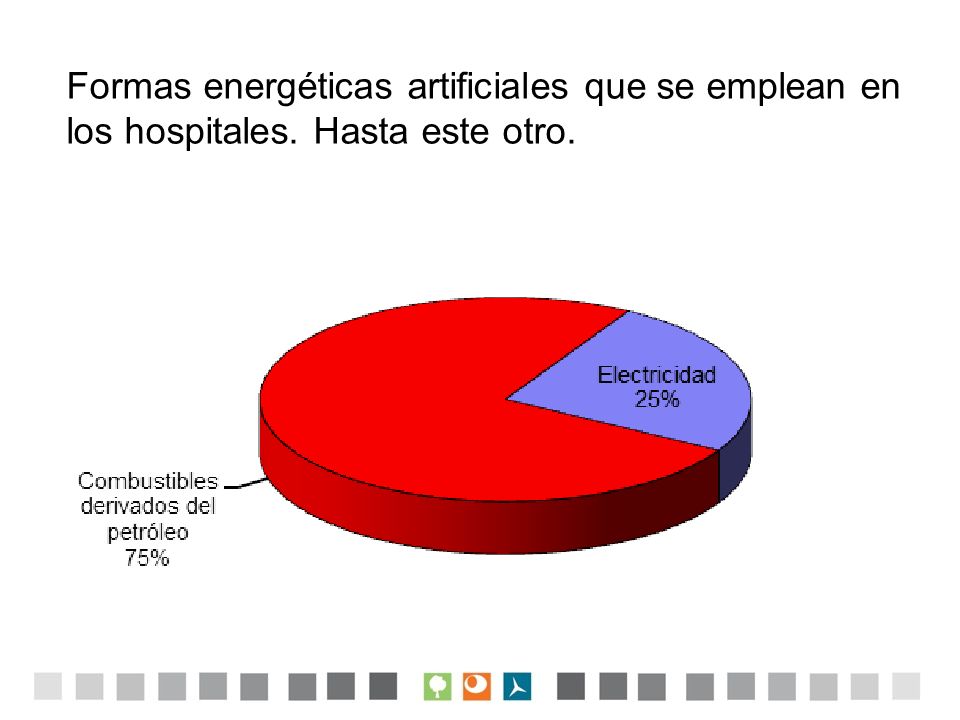

Formas energéticas artificiales que se emplean en los hospitales. Hasta este otro.

10

11

12 Lo que hay que destacar:
En un hospital se necesita electricidad (es obvio), pero también y en mayor cantidad, calor y frío. La electricidad puede comprarse a una empresa comercializadora y puede generarse (toda o en parte) en instalaciones propias (fotovoltaica, cogeneración con gas natural, biomasa u otros combustibles). El calor se puede obtener con una instalación solar de baja o media temperatura, con una caldera alimentada por un combustible convencional o bien con una energía renovable como es la biomasa. También como la parte térmica de una máquina de cogeneración. El frio puede obtenerse con una máquina de absorción a partir de calor o bien con una máquina enfriadora alimentada por electricidad. En ambos casos (calor y frío) puede emplearse una bomba de calor. De compresión o de absorción.

13 Forma más eficiente de generar electricidad

14 Máquina de absorción. Hospital Reina Sofia de Córdoba Máquina de cogeneración. Hospital Reina Sofia de Córdoba

15 Tecnologías de conversión termoeléctrica.
Media temperatura. Reflectores lineales de Fresnel

16 Fundamento de la bomba de calor
CONDENSADOR EVAPORADOR Q1 (frio) W Q2 (calor) T1 T2 Q2 = Q1 + W η2 = η1 + 1 η2 = Q2/W η2)c = T2/(T2 – T1) η1)c = T1/(T2 – T1)

17 Formas y condiciones del consumo de energía en un hospital:
Variable pero disponibilidad 24 horas del día los 365 días del año. Fundamental saber la distribución temporal y espacial de esos consumos. Claves de un buen sistema energético en un hospital: Conocimiento de las formas de energía final que se necesitan Conocimiento de las necesidades de energías intermedias (electricidad y combustibles) para asegurar el consumo en cantidad y calidad. Sin fallos. Distribución temporal y espacial de los consumos. Día-noche, verano-invierno, etc.

18

19 Ya se están haciendo muchas “cosas”
La Agencia Andaluza de la Energía, y el Servicio Andaluz de Salud (SAS) firmaron en marzo de 2010 un convenio de coinversión para el aprovechamiento de fuentes renovables en 14 centros hospitalarios gestionados por el SAS. Cuantía del convenio, 20,1 millones de euros. La Agencia Andaluza de la Energía aporta 17,9 millones de euros y El Servicio Andaluz de Salud, el resto, 2,2 millones de euros. La Red de Energía ha cifrado en tep el consumo de energía final del sector público hospitalario andaluz. Aproximadamente el consumo de hogares El ahorro energético previsto era superior al 20% En energía supone 700 tep, t CO2 de emisiones de GEI evitadas y en dinero € anuales.

20 Los seres humanos emitimos anualmente 2,7 GtCO2
Los españoles, tCO2

21 Rendimientos: Evidencia inicial básica: A nivel de tilacoides, 28,5 %
La existencia y la actividad de los seres humanos en el planeta Tierra empieza en un proceso energético (fotosíntesis) que es el que relaciona de forma fundamental la energía con los sistemas agrarios. Rendimientos: A nivel de tilacoides, 28,5 % Una hoja de maíz cuando recibe la máxima radiación, 10 % A nivel de una planta, solo durante el día, 2,5 % Un campo de trigo en el centro de España, 0,54 % A nivel de toda la biosfera, 0,053 %

22 CONCLUSIONES Los hospitales son muy consumidores de energía, como consecuencia de los servicios que prestan y la continuidad de los mismos (24 horas al día, 365 días al año) Por eso debe cuidarse en extremo que ese consumo sea lo más eficiente, fiable y seguro posible, utilizando al máximo energías renovables a fin de contribuir a la disminución de emisiones de GEI, causantes del cambio climático y de condiciones adversas para la salud. En el caso de España y de Andalucía es más importante aún porque si así lo hacemos disminuimos nuestra dependencia del exterior (62000 millones de euros al año, factura en la balanza de pagos), mejoramos nuestra posición en el exterior y se generan empleos en cantidades importantes. Como añadido nuestras empresas ganan en competitividad.
