Docente: Ing. Raimon Salazar RDO con Puente Diodos Ejercicio Vamos a resolver, por tercera vez, el caso que planteamos en el circuito rectificador de media.

Presentación del tema: "Docente: Ing. Raimon Salazar RDO con Puente Diodos Ejercicio Vamos a resolver, por tercera vez, el caso que planteamos en el circuito rectificador de media."— Transcripción de la presentación:

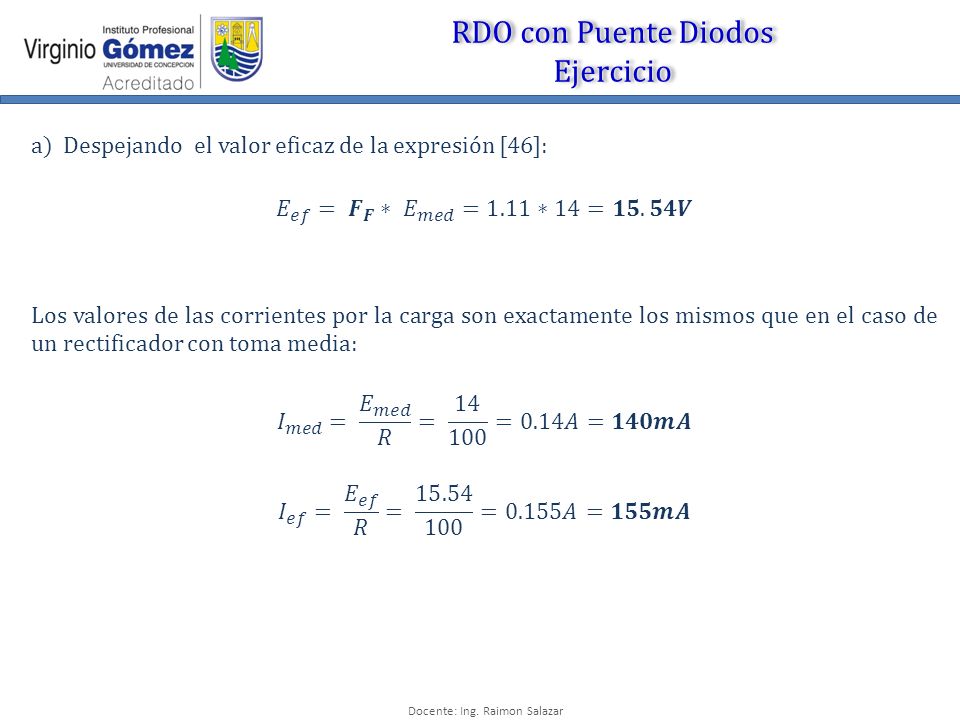

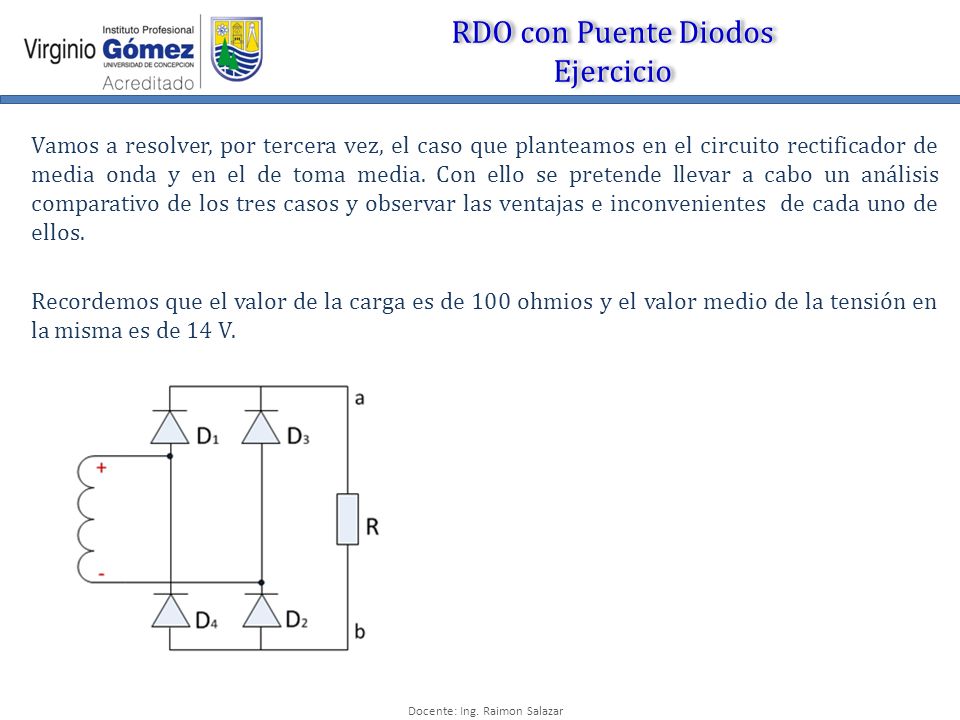

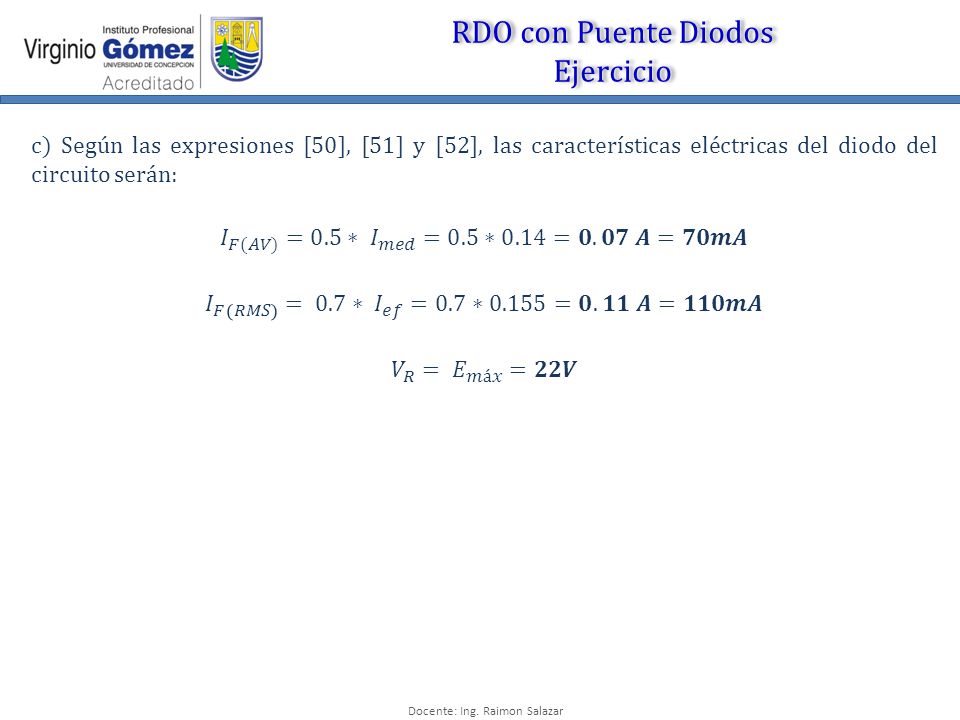

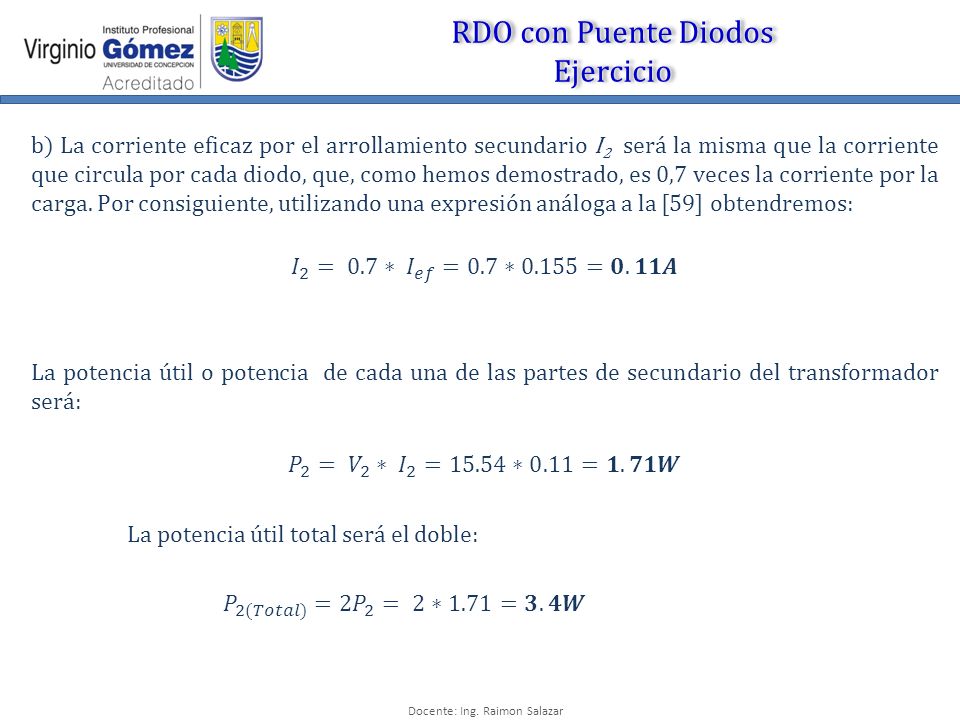

1 Docente: Ing. Raimon Salazar RDO con Puente Diodos Ejercicio Vamos a resolver, por tercera vez, el caso que planteamos en el circuito rectificador de media onda y en el de toma media. Con ello se pretende llevar a cabo un análisis comparativo de los tres casos y observar las ventajas e inconvenientes de cada uno de ellos. Recordemos que el valor de la carga es de 100 ohmios y el valor medio de la tensión en la misma es de 14 V.

2 Docente: Ing. Raimon Salazar RDO con Puente Diodos Ejercicio

3 Docente: Ing. Raimon Salazar RDO con Puente Diodos Ejercicio

4 Docente: Ing. Raimon Salazar RDO con Puente Diodos Ejercicio

5 Docente: Ing. Raimon Salazar RDO con Puente Diodos Ejercicio

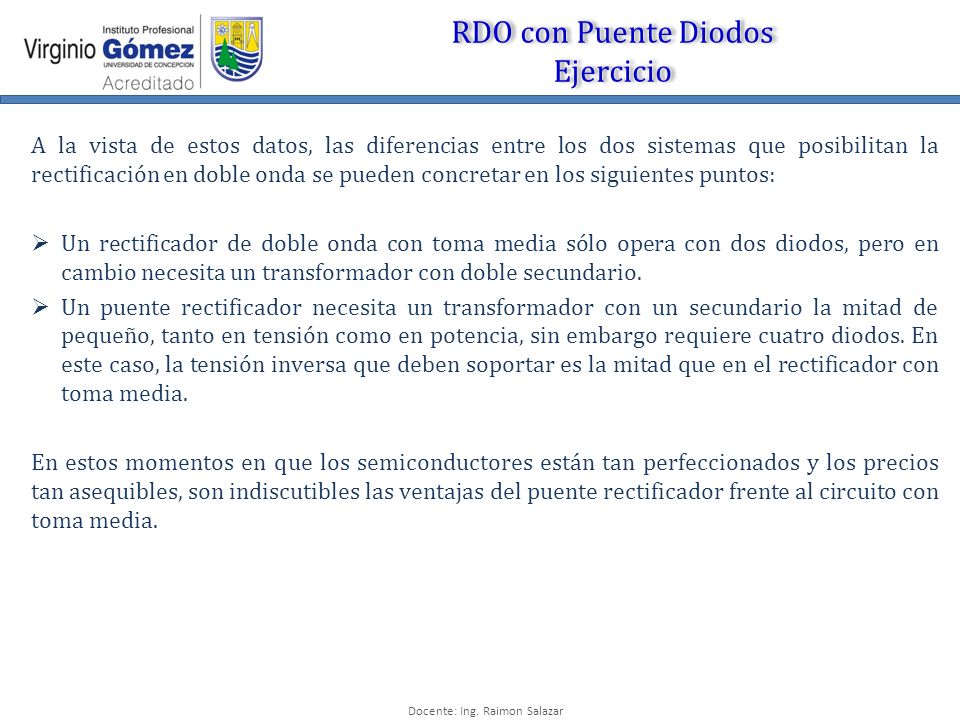

6 Docente: Ing. Raimon Salazar RDO con Puente Diodos Ejercicio A la vista de estos datos, las diferencias entre los dos sistemas que posibilitan la rectificación en doble onda se pueden concretar en los siguientes puntos:  Un rectificador de doble onda con toma media sólo opera con dos diodos, pero en cambio necesita un transformador con doble secundario.  Un puente rectificador necesita un transformador con un secundario la mitad de pequeño, tanto en tensión como en potencia, sin embargo requiere cuatro diodos. En este caso, la tensión inversa que deben soportar es la mitad que en el rectificador con toma media. En estos momentos en que los semiconductores están tan perfeccionados y los precios tan asequibles, son indiscutibles las ventajas del puente rectificador frente al circuito con toma media.
