1 Diseño Lógico 2 Metodología de Diseño
Julio Pérez Instituto de Ingeniería Eléctrica 2005

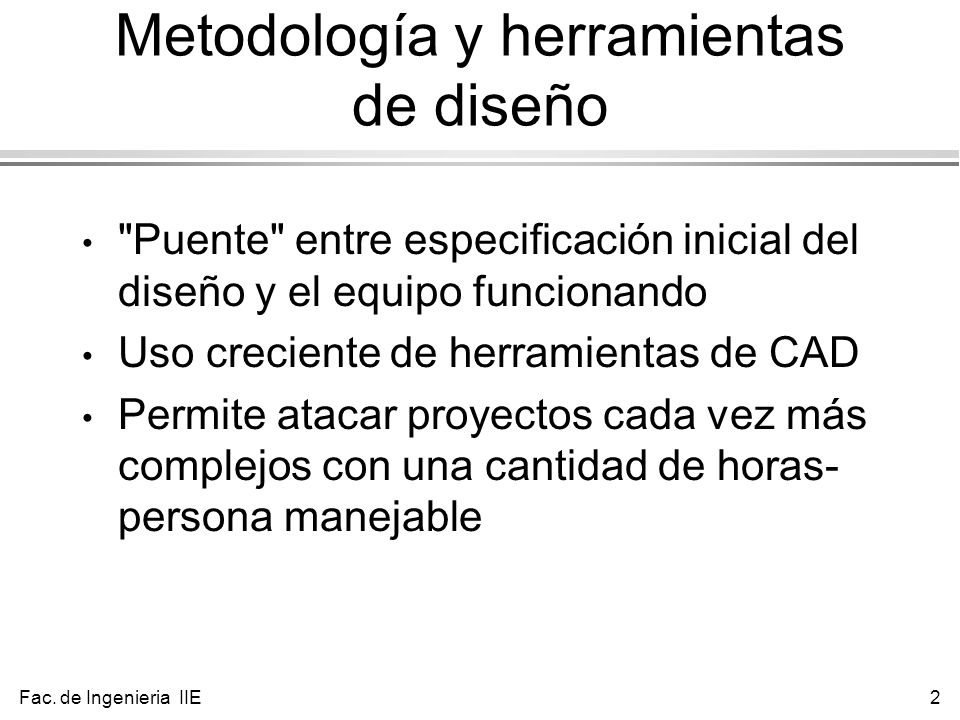

2 Metodología y herramientas de diseño
"Puente" entre especificación inicial del diseño y el equipo funcionando Uso creciente de herramientas de CAD Permite atacar proyectos cada vez más complejos con una cantidad de horas-persona manejable

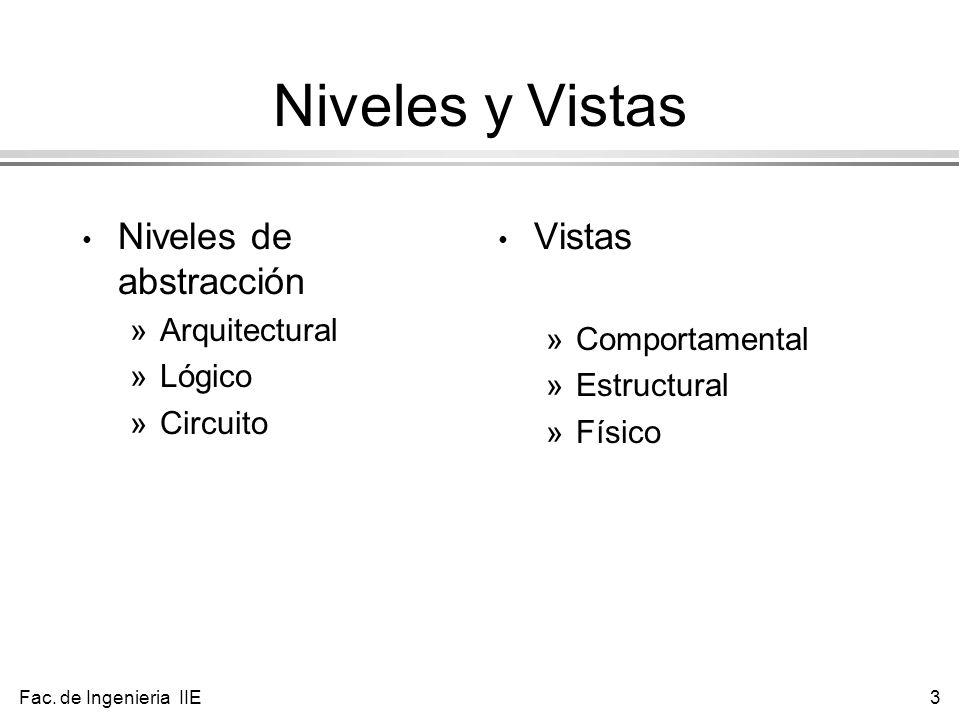

3 Niveles y Vistas Niveles de abstracción Vistas Arquitectural
Lógico Circuito Vistas Comportamental Estructural Físico

4

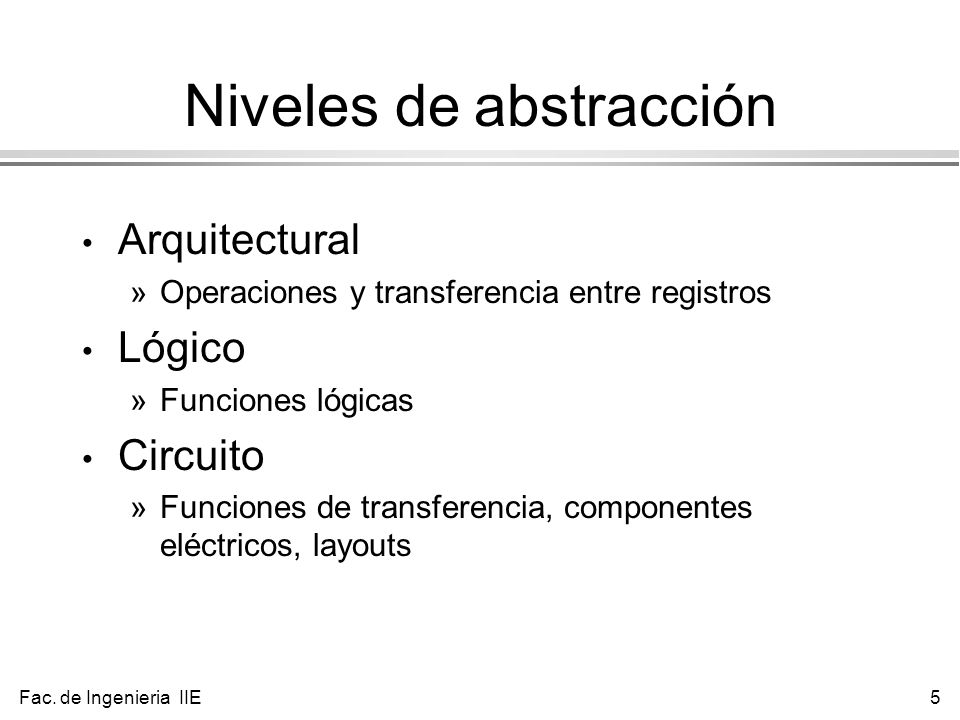

5 Niveles de abstracción
Arquitectural Operaciones y transferencia entre registros Lógico Funciones lógicas Circuito Funciones de transferencia, componentes eléctricos, layouts

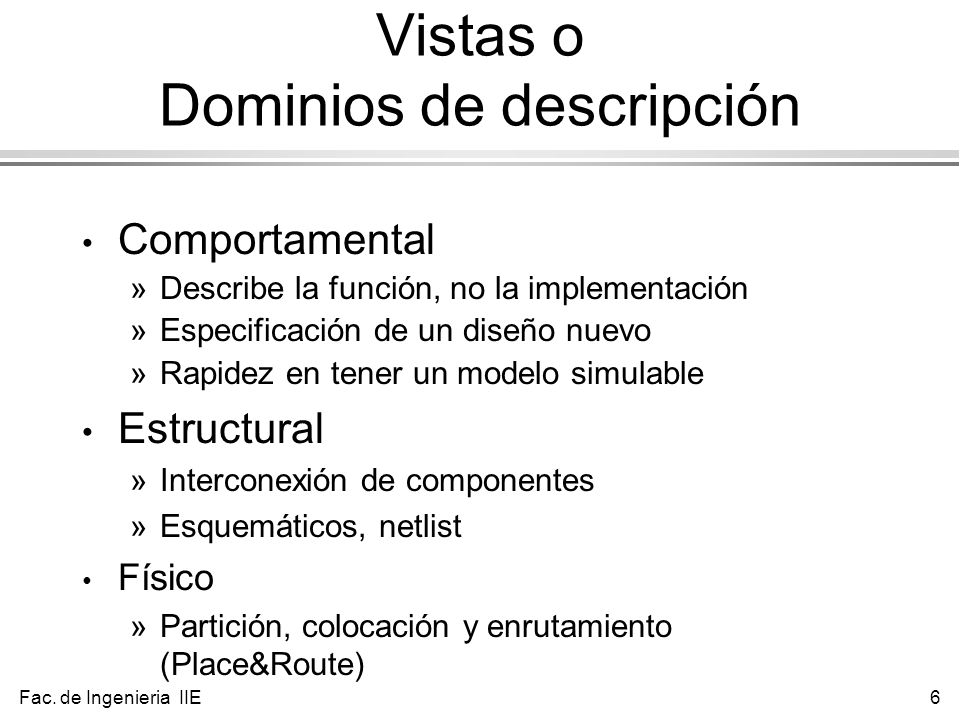

6 Vistas o Dominios de descripción
Comportamental Describe la función, no la implementación Especificación de un diseño nuevo Rapidez en tener un modelo simulable Estructural Interconexión de componentes Esquemáticos, netlist Físico Partición, colocación y enrutamiento (Place&Route)

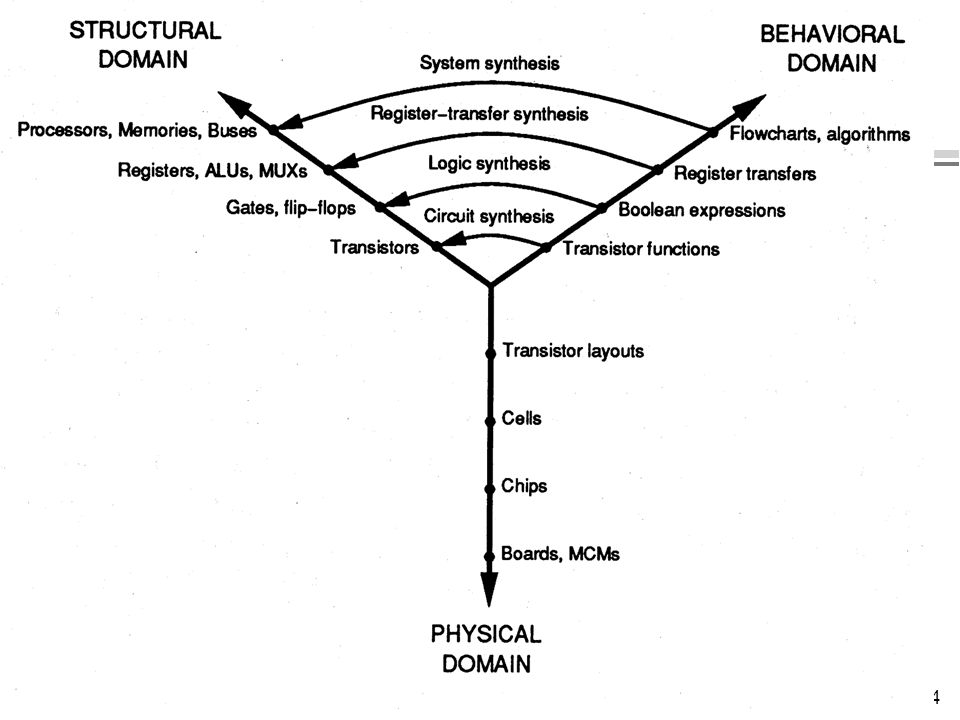

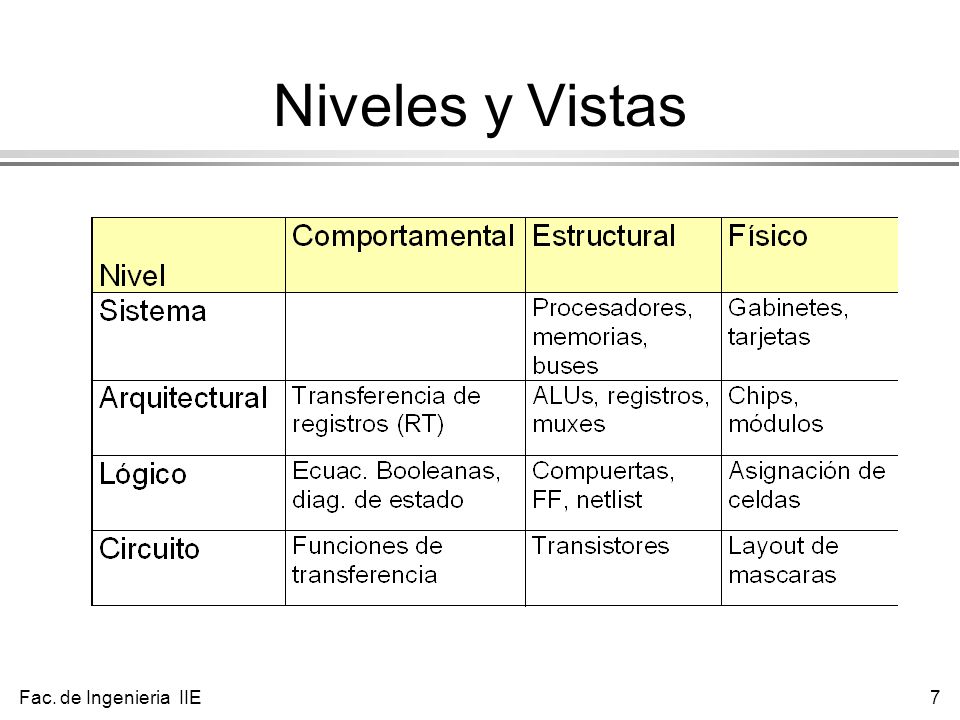

7 Niveles y Vistas

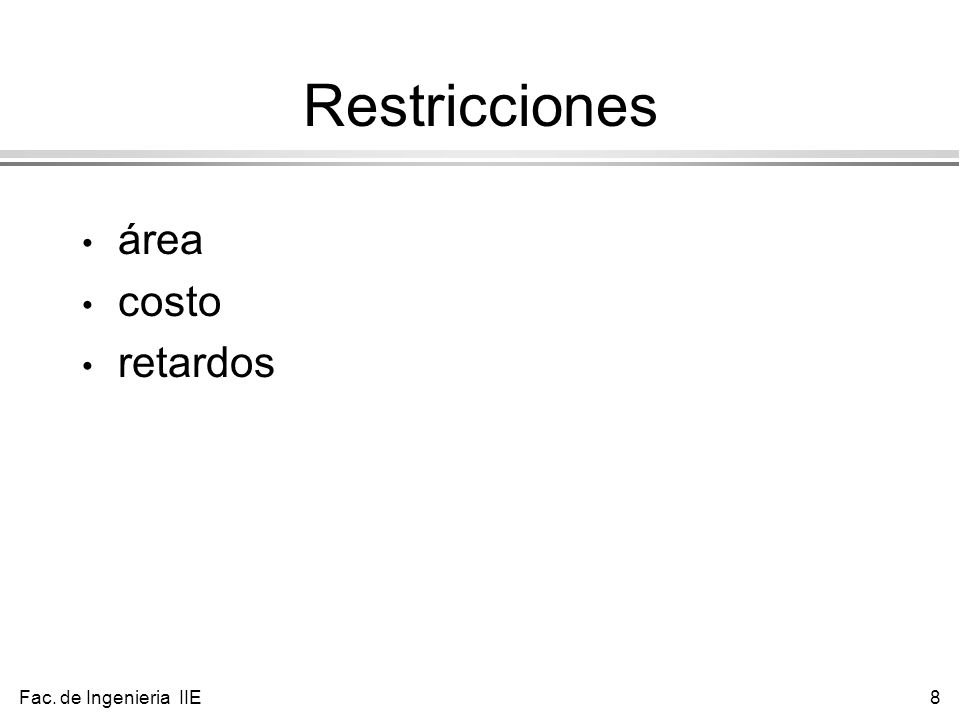

8 Restricciones área costo retardos

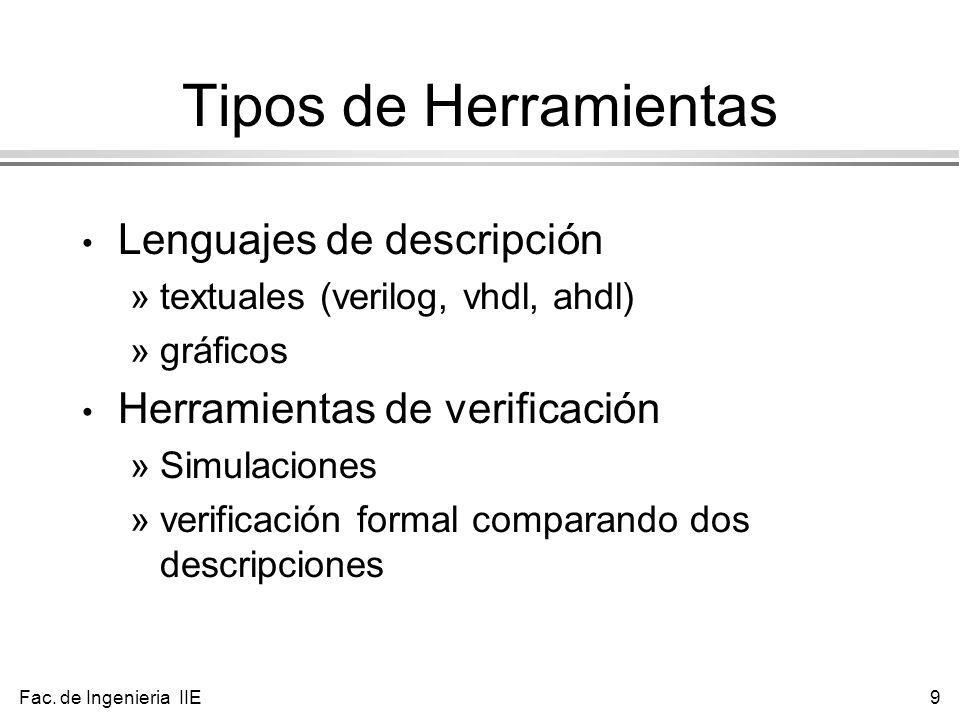

9 Tipos de Herramientas Lenguajes de descripción
textuales (verilog, vhdl, ahdl) gráficos Herramientas de verificación Simulaciones verificación formal comparando dos descripciones

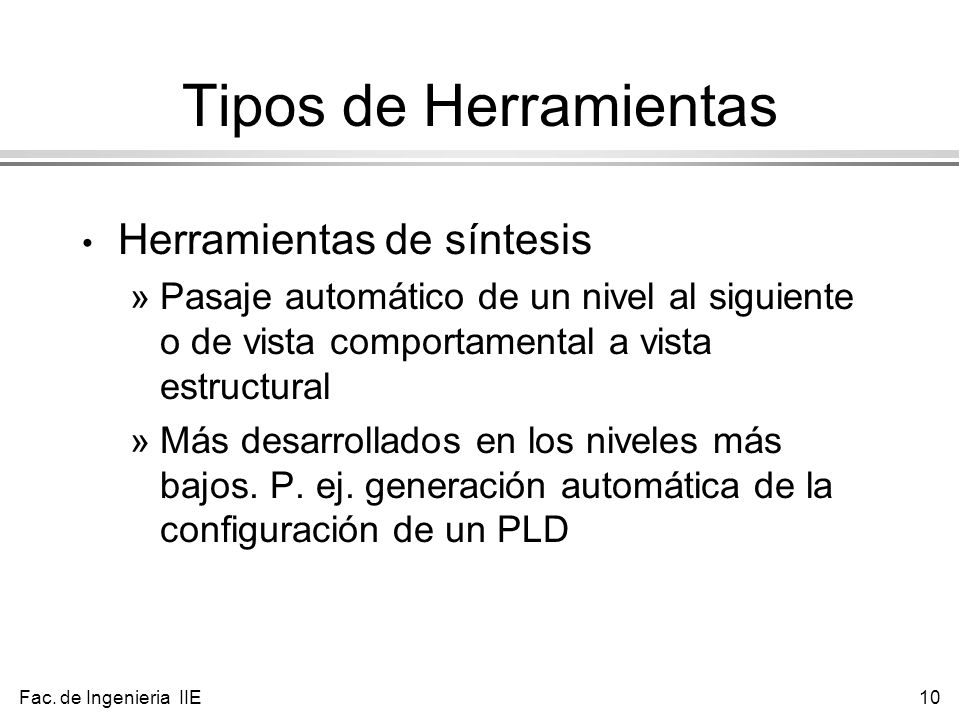

10 Tipos de Herramientas Herramientas de síntesis
Pasaje automático de un nivel al siguiente o de vista comportamental a vista estructural Más desarrollados en los niveles más bajos. P. ej. generación automática de la configuración de un PLD

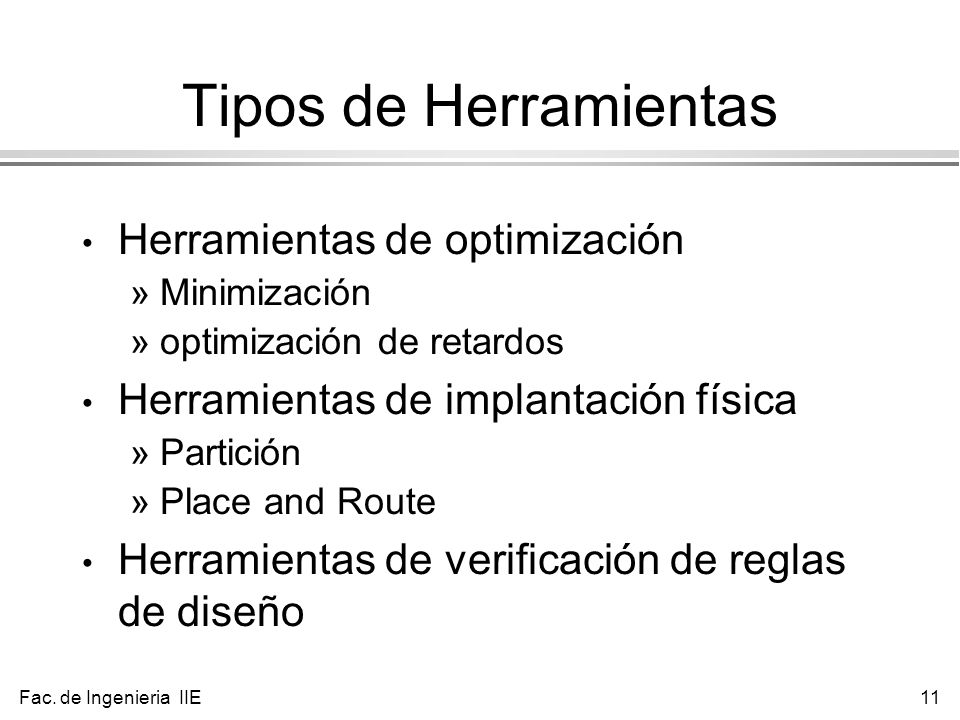

11 Tipos de Herramientas Herramientas de optimización
Minimización optimización de retardos Herramientas de implantación física Partición Place and Route Herramientas de verificación de reglas de diseño

12 Ciclo de diseño más usual para PLDs y FPGAs
Ingreso del diseño "Compilación" Optimización Simulación Fitting Carga o Grabación Test

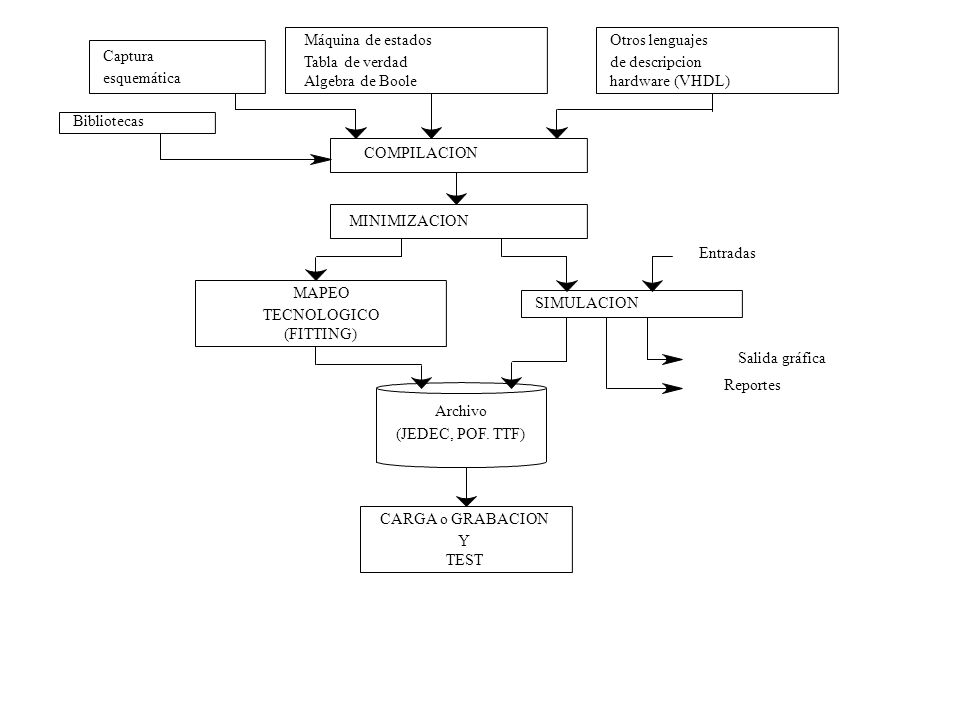

13 Máquina de estados Otros lenguajes Captura Tabla de verdad de descripcion esquemática Algebra de Boole hardware (VHDL) Bibliotecas COMPILACION MINIMIZACION Entradas MAPEO SIMULACION TECNOLOGICO (FITTING) Salida gráfica Reportes Archivo (JEDEC, POF. TTF) CARGA o GRABACION Y TEST

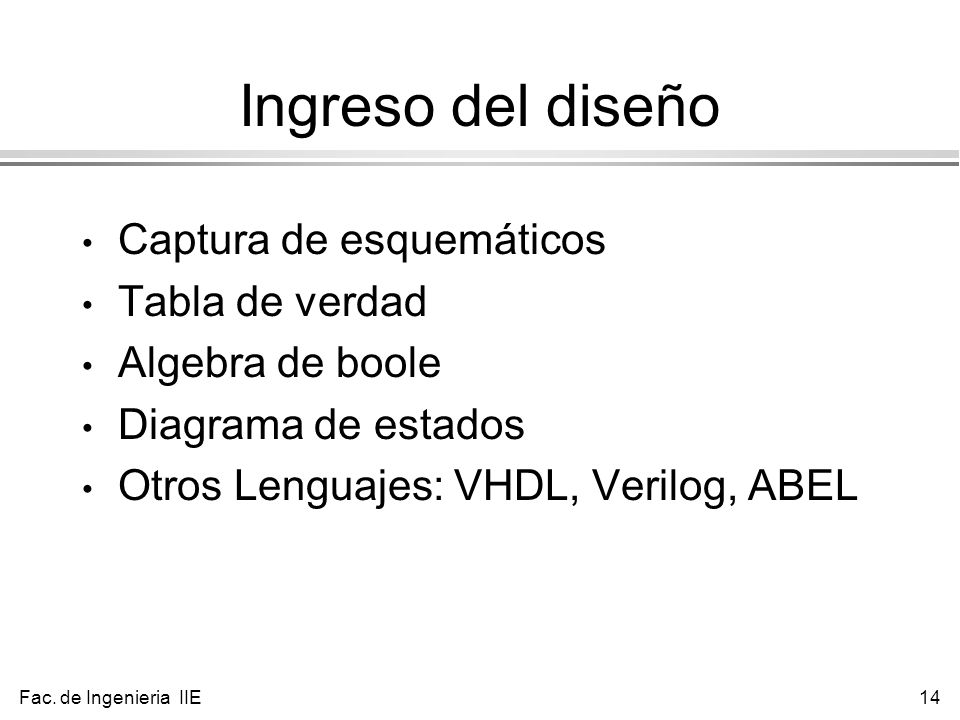

14 Ingreso del diseño Captura de esquemáticos Tabla de verdad
Algebra de boole Diagrama de estados Otros Lenguajes: VHDL, Verilog, ABEL

15 Máquina de estados Otros lenguajes Captura Tabla de verdad de descripcion esquemática Algebra de Boole hardware (VHDL) Bibliotecas COMPILACION MINIMIZACION Entradas MAPEO SIMULACION TECNOLOGICO (FITTING) Salida gráfica Reportes Archivo (JEDEC, POF. TTF) CARGA o GRABACION Y TEST

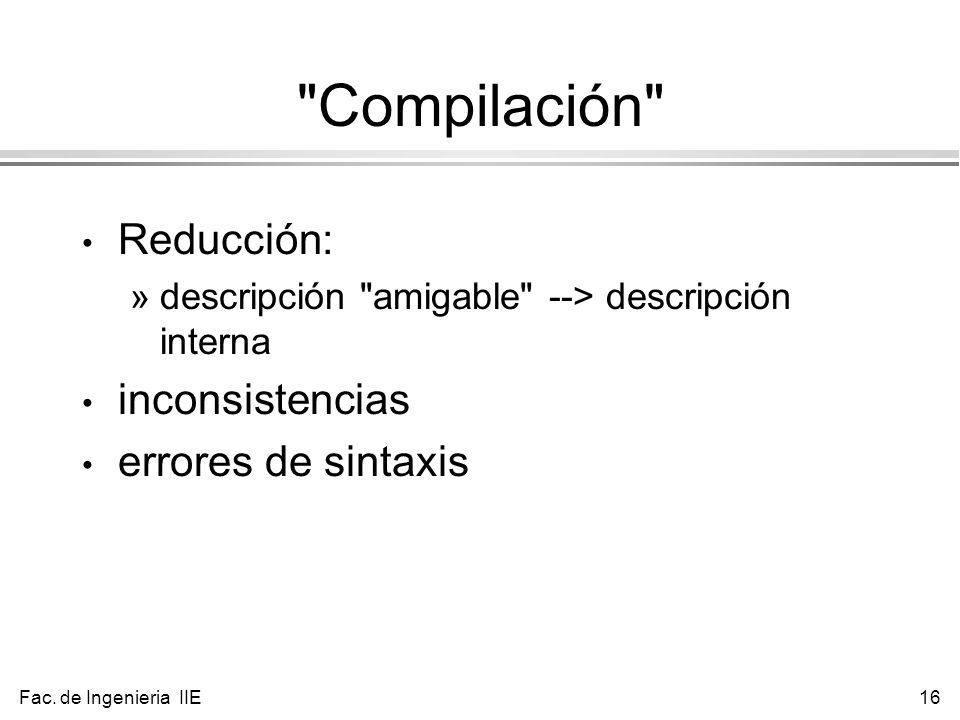

16 "Compilación" Reducción: inconsistencias errores de sintaxis
descripción "amigable" --> descripción interna inconsistencias errores de sintaxis

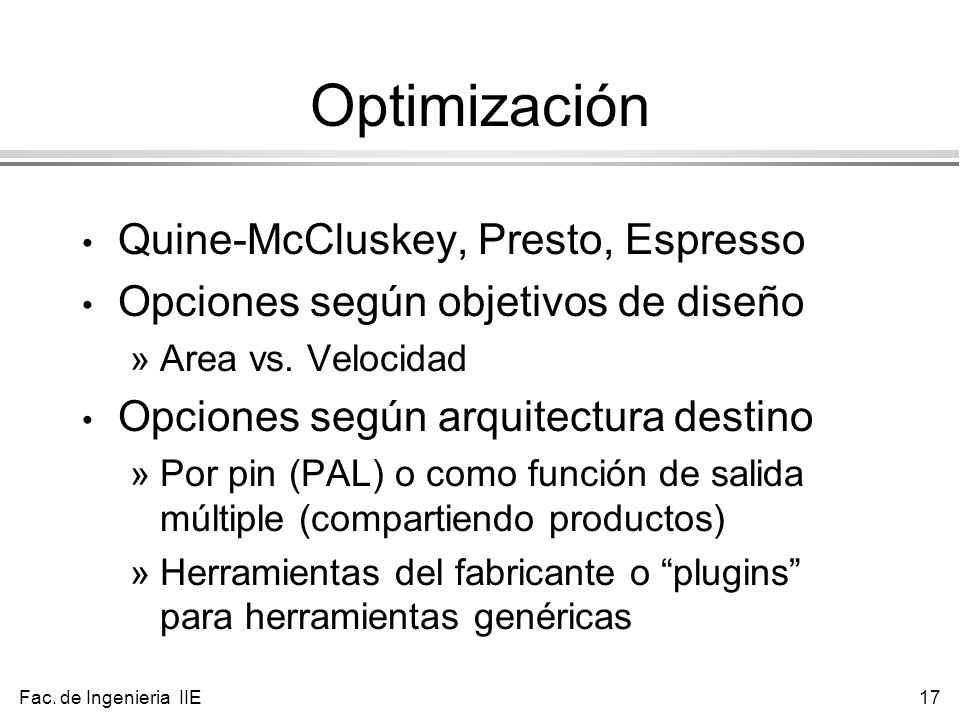

17 Optimización Quine-McCluskey, Presto, Espresso
Opciones según objetivos de diseño Area vs. Velocidad Opciones según arquitectura destino Por pin (PAL) o como función de salida múltiple (compartiendo productos) Herramientas del fabricante o “plugins” para herramientas genéricas

18 Máquina de estados Otros lenguajes Captura Tabla de verdad de descripcion esquemática Algebra de Boole hardware (VHDL) Bibliotecas COMPILACION MINIMIZACION Entradas MAPEO SIMULACION TECNOLOGICO (FITTING) Salida gráfica Reportes Archivo (JEDEC, POF. TTF) CARGA o GRABACION Y TEST

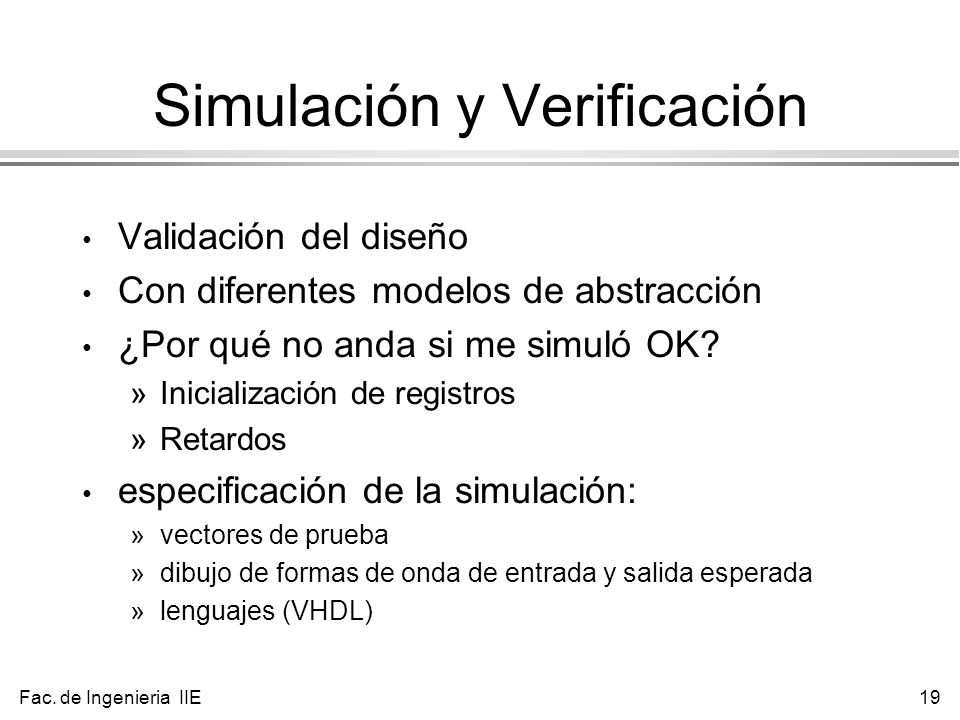

19 Simulación y Verificación
Validación del diseño Con diferentes modelos de abstracción ¿Por qué no anda si me simuló OK? Inicialización de registros Retardos especificación de la simulación: vectores de prueba dibujo de formas de onda de entrada y salida esperada lenguajes (VHDL)

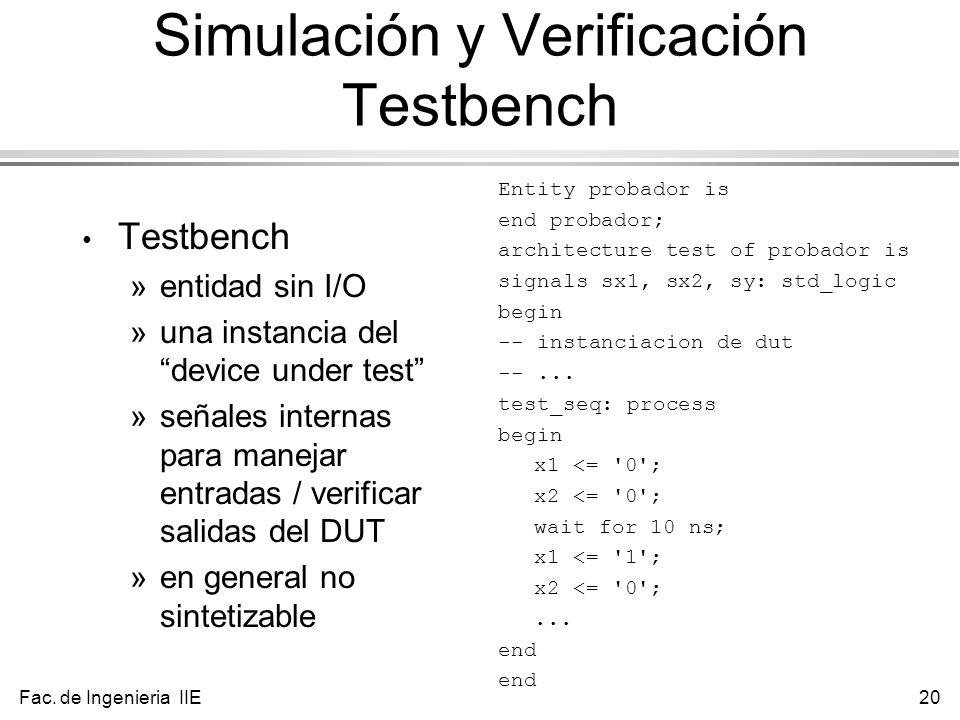

20 Simulación y Verificación Testbench
Entity probador is end probador; architecture test of probador is signals sx1, sx2, sy: std_logic begin -- instanciacion de dut -- ... test_seq: process x1 <= '0'; x2 <= '0'; wait for 10 ns; x1 <= '1'; ... end Testbench entidad sin I/O una instancia del “device under test” señales internas para manejar entradas / verificar salidas del DUT en general no sintetizable

21 Simulación y Verificación
Inicialmente se examina el resultado en forma visual Es importante poder repetir las simulaciones en modo batch y solo reportar si algún test da mal. Comparando con corridas anteriores. Comando assert

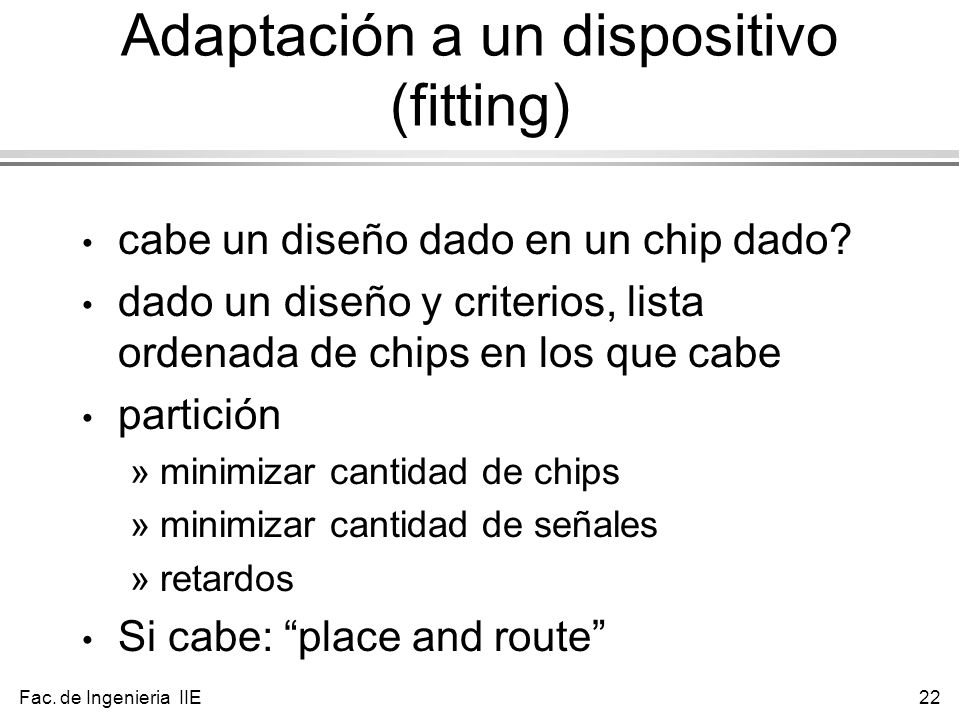

22 Adaptación a un dispositivo (fitting)
cabe un diseño dado en un chip dado? dado un diseño y criterios, lista ordenada de chips en los que cabe partición minimizar cantidad de chips minimizar cantidad de señales retardos Si cabe: “place and route”

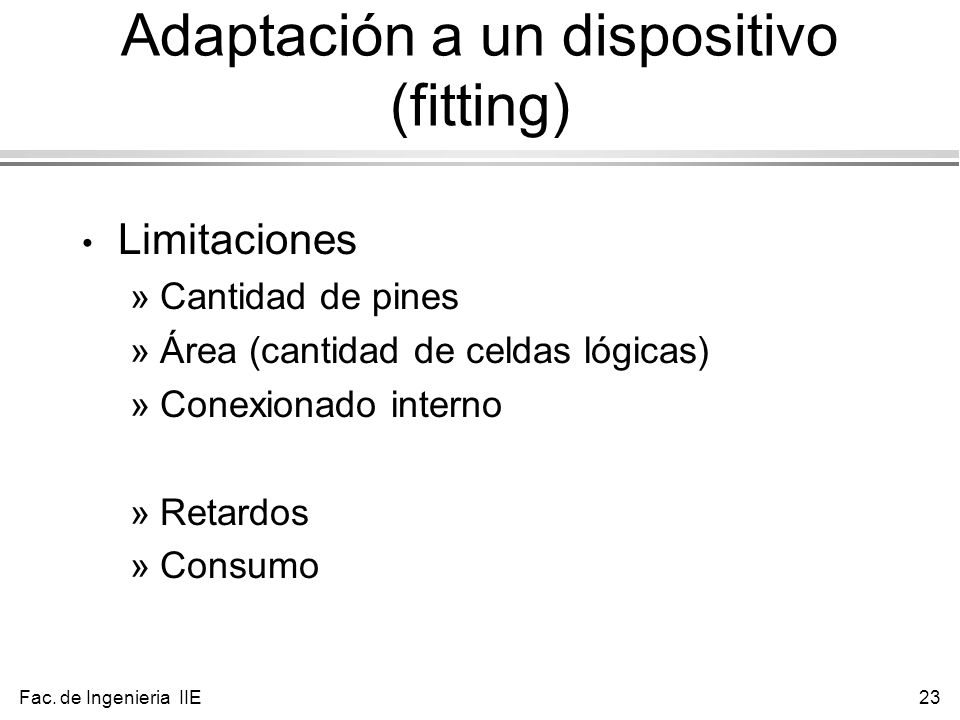

23 Adaptación a un dispositivo (fitting)
Limitaciones Cantidad de pines Área (cantidad de celdas lógicas) Conexionado interno Retardos Consumo

24 Máquina de estados Otros lenguajes Captura Tabla de verdad de descripcion esquemática Algebra de Boole hardware (VHDL) Bibliotecas COMPILACION MINIMIZACION Entradas MAPEO SIMULACION TECNOLOGICO (FITTING) Salida gráfica Reportes Archivo (JEDEC, POF. TTF) CARGA o GRABACION Y TEST

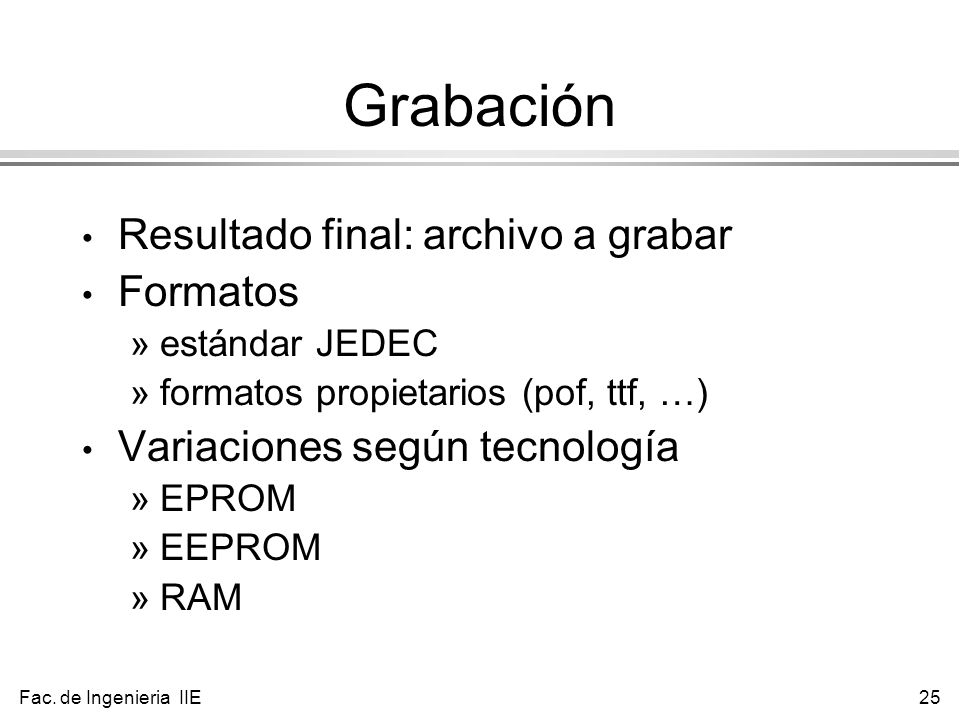

25 Grabación Resultado final: archivo a grabar Formatos
estándar JEDEC formatos propietarios (pof, ttf, …) Variaciones según tecnología EPROM EEPROM RAM

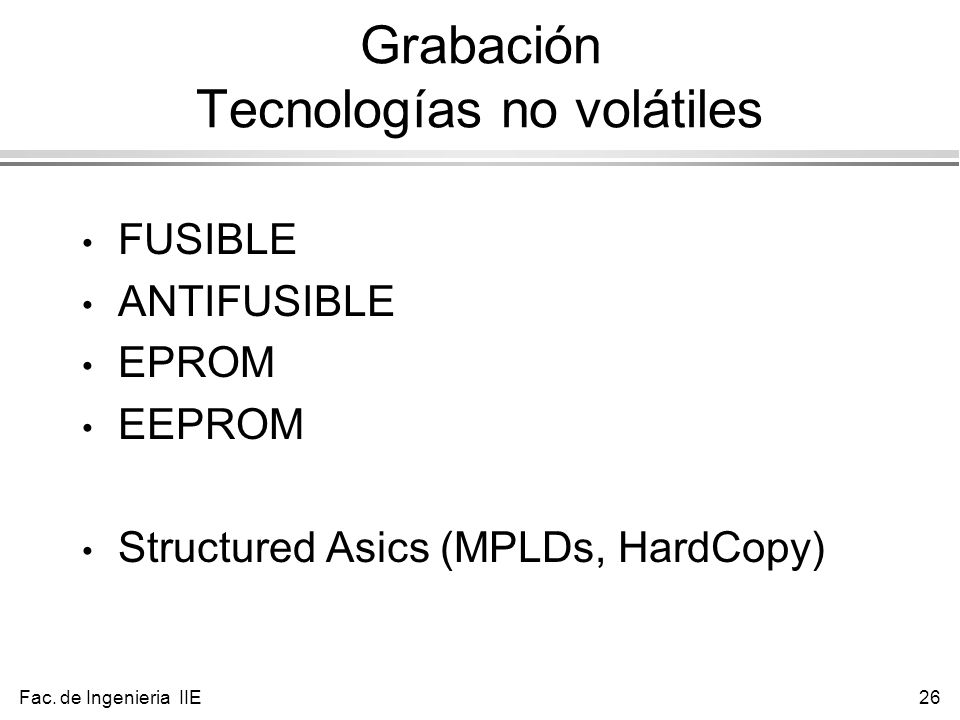

26 Grabación Tecnologías no volátiles
FUSIBLE ANTIFUSIBLE EPROM EEPROM Structured Asics (MPLDs, HardCopy)

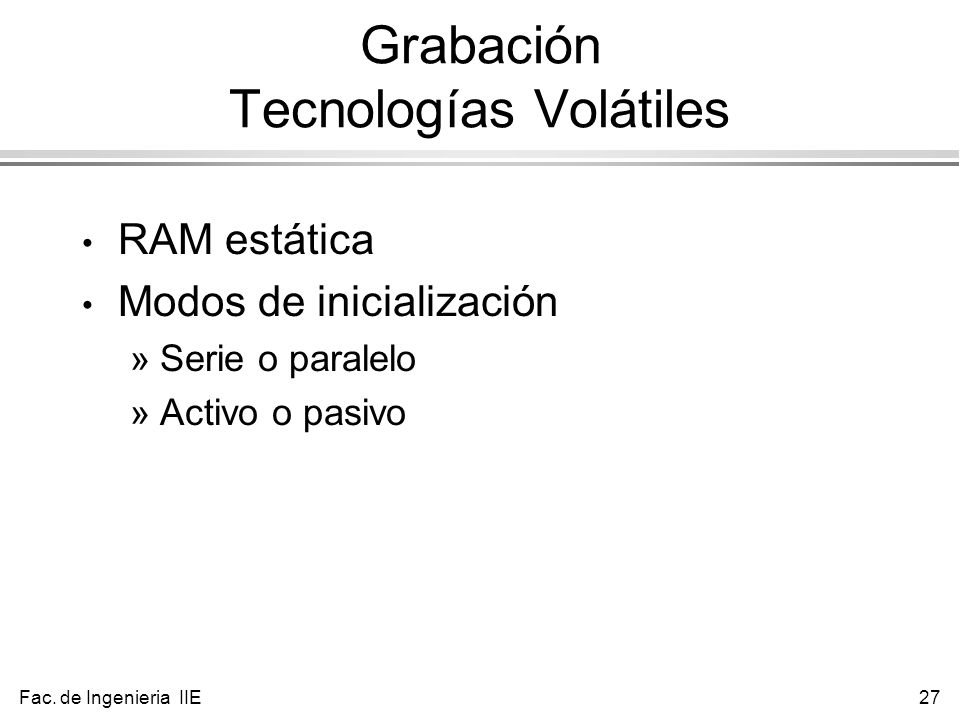

27 Grabación Tecnologías Volátiles
RAM estática Modos de inicialización Serie o paralelo Activo o pasivo

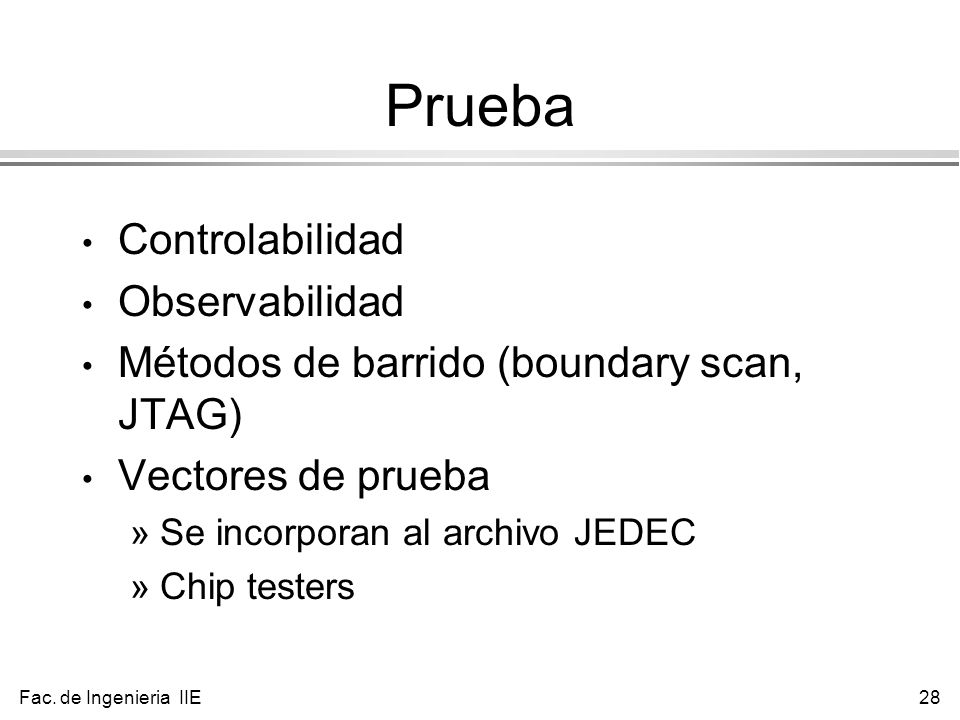

28 Prueba Controlabilidad Observabilidad
Métodos de barrido (boundary scan, JTAG) Vectores de prueba Se incorporan al archivo JEDEC Chip testers

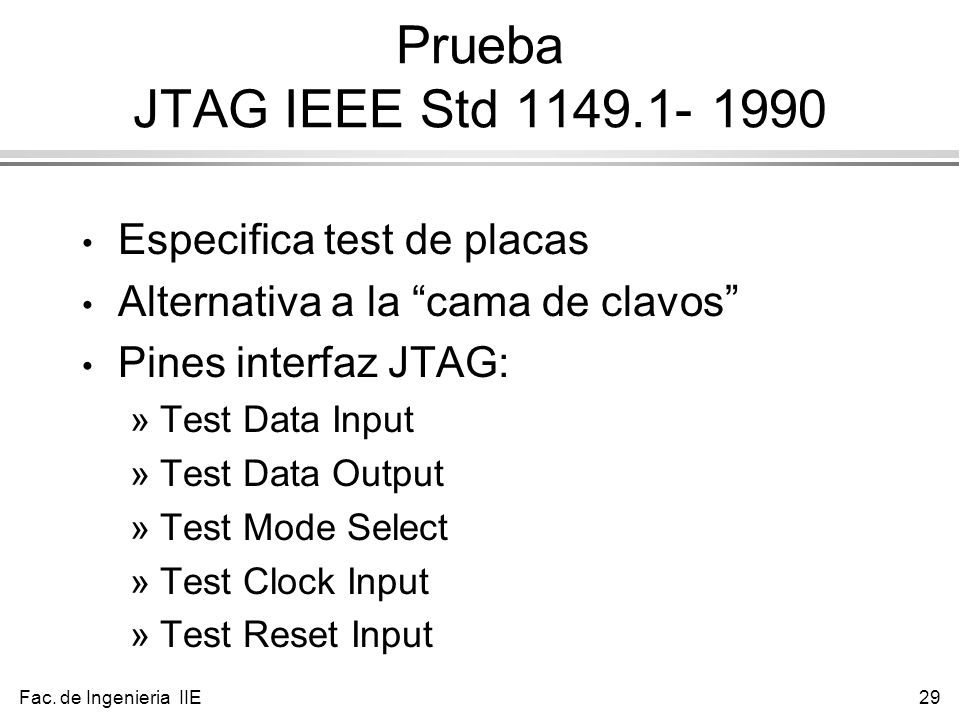

29 Prueba JTAG IEEE Std 1149.1- 1990 Especifica test de placas
Alternativa a la “cama de clavos” Pines interfaz JTAG: Test Data Input Test Data Output Test Mode Select Test Clock Input Test Reset Input

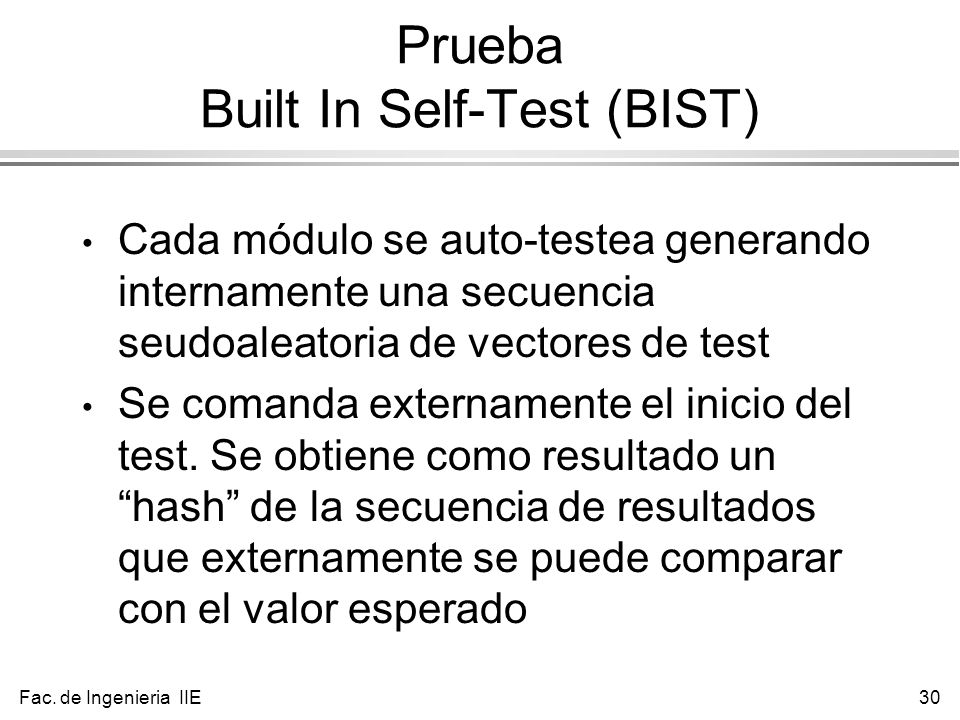

30 Prueba Built In Self-Test (BIST)
Cada módulo se auto-testea generando internamente una secuencia seudoaleatoria de vectores de test Se comanda externamente el inicio del test. Se obtiene como resultado un “hash” de la secuencia de resultados que externamente se puede comparar con el valor esperado

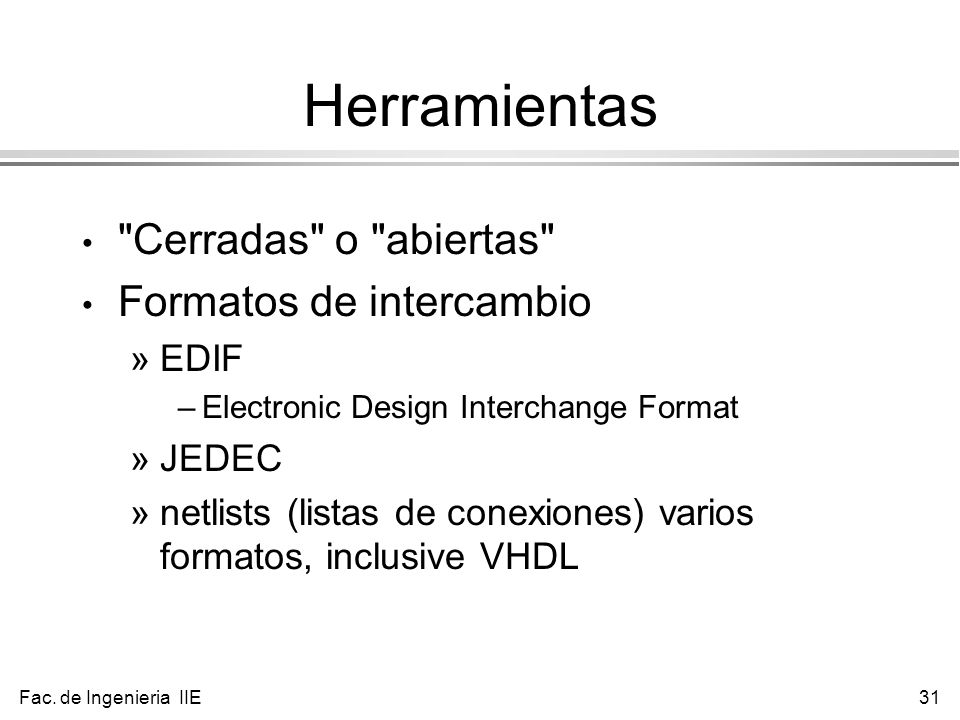

31 Herramientas "Cerradas" o "abiertas" Formatos de intercambio EDIF
Electronic Design Interchange Format JEDEC netlists (listas de conexiones) varios formatos, inclusive VHDL

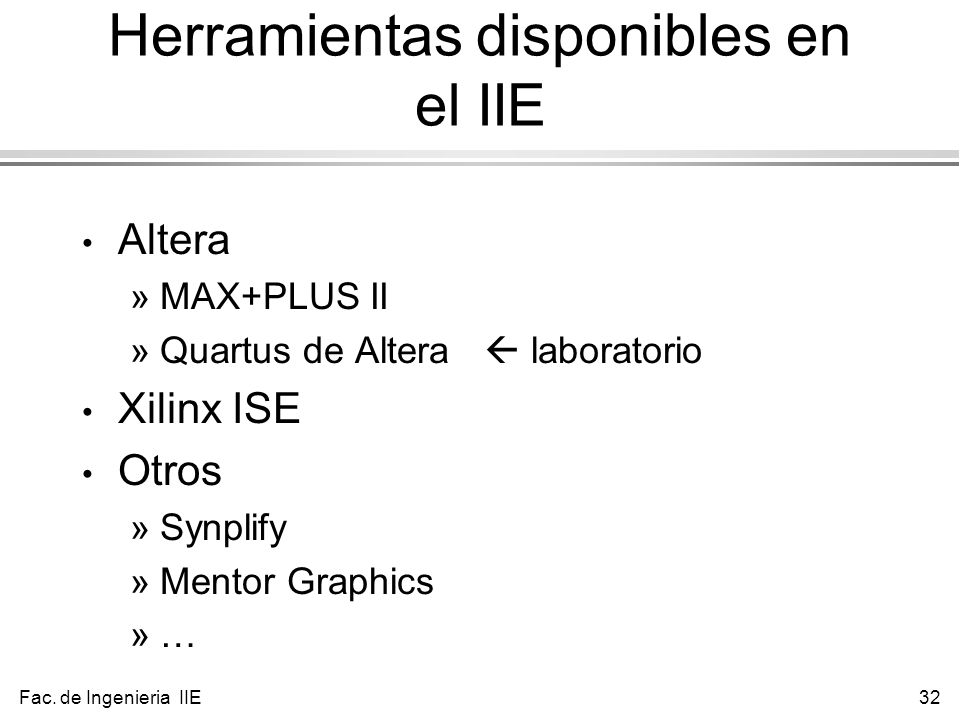

32 Herramientas disponibles en el IIE
Altera MAX+PLUS II Quartus de Altera  laboratorio Xilinx ISE Otros Synplify Mentor Graphics …

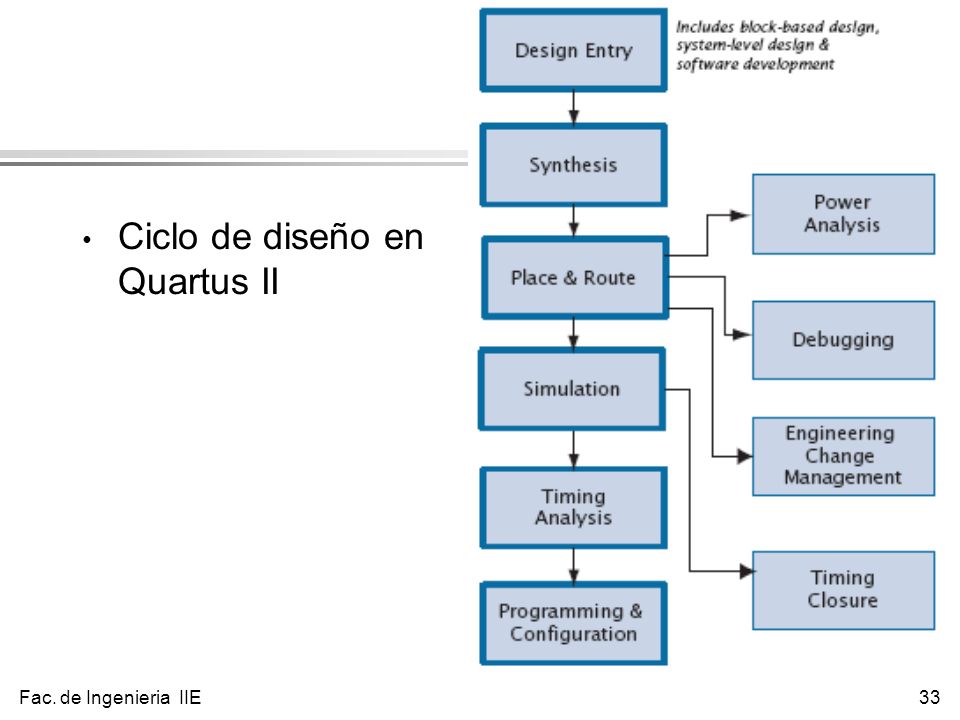

33 Ciclo de diseño en Quartus II

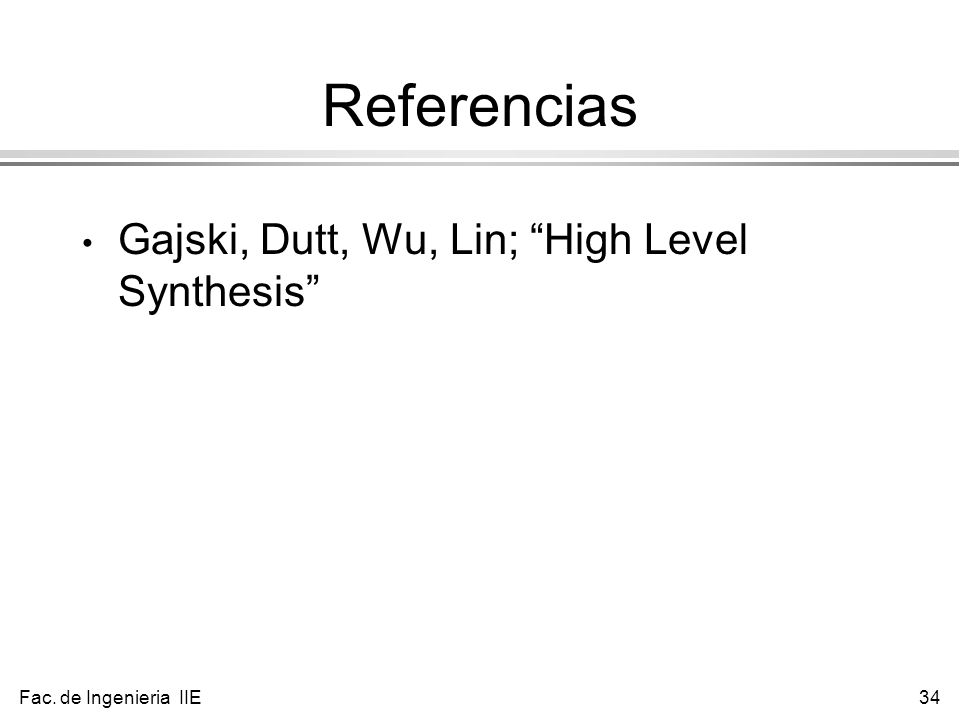

34 Referencias Gajski, Dutt, Wu, Lin; “High Level Synthesis”
