50 AÑOS DE RECARGA ARTIFICIAL EN AGUAS DE BARCELONA

Presentación del tema: "50 AÑOS DE RECARGA ARTIFICIAL EN AGUAS DE BARCELONA"— Transcripción de la presentación:

1 50 AÑOS DE RECARGA ARTIFICIAL EN AGUAS DE BARCELONA
Clausura 41 Curso Internacional de Hidrología Subterránea 50 AÑOS DE RECARGA ARTIFICIAL EN AGUAS DE BARCELONA Josep Lluís Armenter XX de XX de 2005

2 Configuración del sistema hídrico en el entorno de Barcelona
Río Besós Río Noguera-Pallaresa Río Ebro Río Segre Río Llobregat FRANCIA MAR MEDITERRÁNEO ACUÍFERO LLOBREGAT BESÓS E. LA BAELLS 109 hm3 E. SANT PONÇ 24 hm3 E. SAU 165 hm3 E. SUSQUEDA 233 hm3 E. LA LLOSA DEL C. 80 hm3 ETAP CARDEDEU ETAP BESÓS ETAP ST. J. DESPÍ ETAP ABRERA Río Ter Barcelona

3 Datos del abastecimiento a Barcelona y Área metropolitana
Número habitantes suministrados Número municipios abastecidos 23 Longitud red de distribución km Consumo medio diario m3 Volumen anual agua entregada a la red 240 hm3 Superficial río Llobregat hm3 Superficial río Ter hm3 Subterránea río Llobregat hm3 Subterránea río Besós hm3

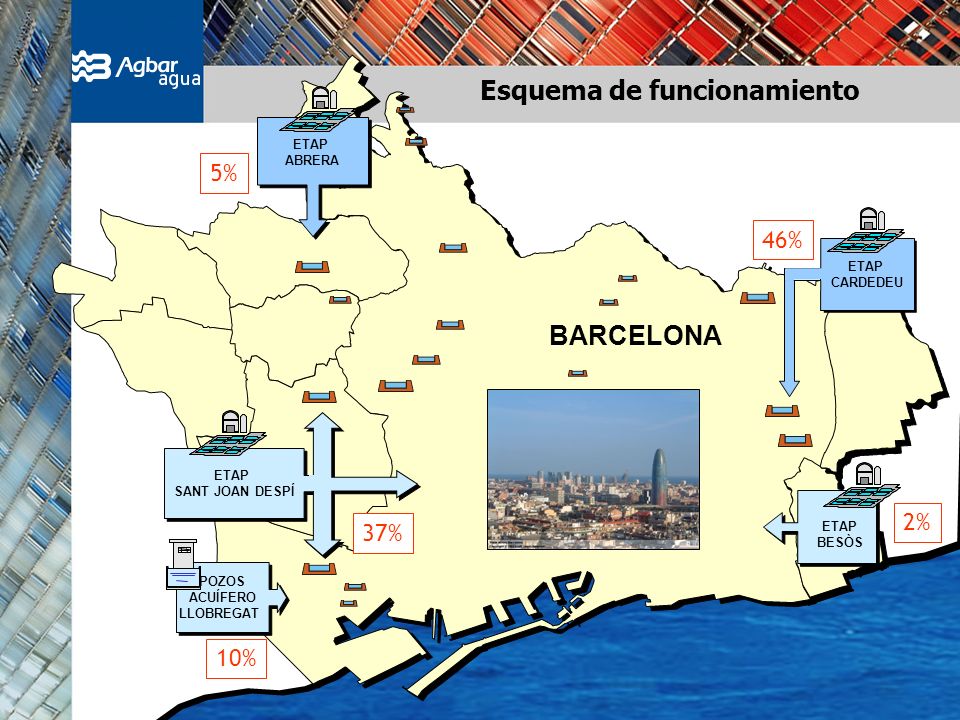

4 Esquema de funcionamiento
ETAP ABRERA 5% 46% ETAP CARDEDEU BARCELONA ETAP SANT JOAN DESPÍ ETAP BESÒS 2% 37% POZOS ACUÍFERO LLOBREGAT 10%

5 Río Llobregat. Captación planta Sant Joan Despí (junio 1999)

6 Río Llobregat. Captación planta Sant Joan Despí (junio 2000)

7 Acuíferos del Valle Bajo y del Delta del río Llobregat
ACUÍFERO CONFINADO ACUÍFERO LIBRE MARTORELL PALLEJÀ MOLINS DE REI CORNELLÀ MARTORELL SANT FELIU EL PRAT Mar Mediterráneo CASTELLBISBAL SANT ANDREU EL PAPIOL DE LA BARCA ACUÍFERO DEL VALLE BAJO PALLEJÀ MOLINS DE REI SANT VICENÇ SANT FELIU DELS HORTS DE LLOBREGAT SANTA COLOMA SANT JOAN DESPÍ DE CERVELLÓ CORNELLÀ DE LLOBREGAT Superficie: Capacidad útil: Longitud del acuífero libre: Mínima anchura del acuífero libre: Máxima anchura del acuífero libre: Longitud del acuífero confinado: Máxima anchura del acuífero confinado: 110 km2 114 hm3 m 250 m 2.100 m 9.000 m m SANT BOI DE DE LLOBREGAT L’HOSPITALET LLOBREGAT DE LLOBREGAT VILADECANS Río Llobregat EL PRAT DE GAVÀ LLOBREGAT EL PRAT DE E E O O LLOBREGAT N N R R R R Á Á E E CASTELLDEFELS E E D D I I T T A A R R M M M M ACUÍFERO DEL DELTA

8 Ventajas de la recarga artificial
Incremento de las reservas de agua. Mejora de la calidad del agua. Consecución de un efecto barrera por incremento del nivel freático. Ahorro de energía necesaria para el bombeo.

9 RECARGA EN PROFUNDIDAD
Recarga artificial del acuífero Martorell Castellbisbal Santa Andreu de la Barca Molins de Rei Pallejá Sant Vicenç Sant Boi de Llobregat Viladecans Gava Castelldefels El Prat de Llobregat Río Llobregat Mar Mediterráneo L’Hospitalet Sant Joan Despí Cornella de Llobregat Sant Feliu de Llobregat RECARGA SUPERFICIAL (escarificación del lecho del río) RECARGA EN PROFUNDIDAD

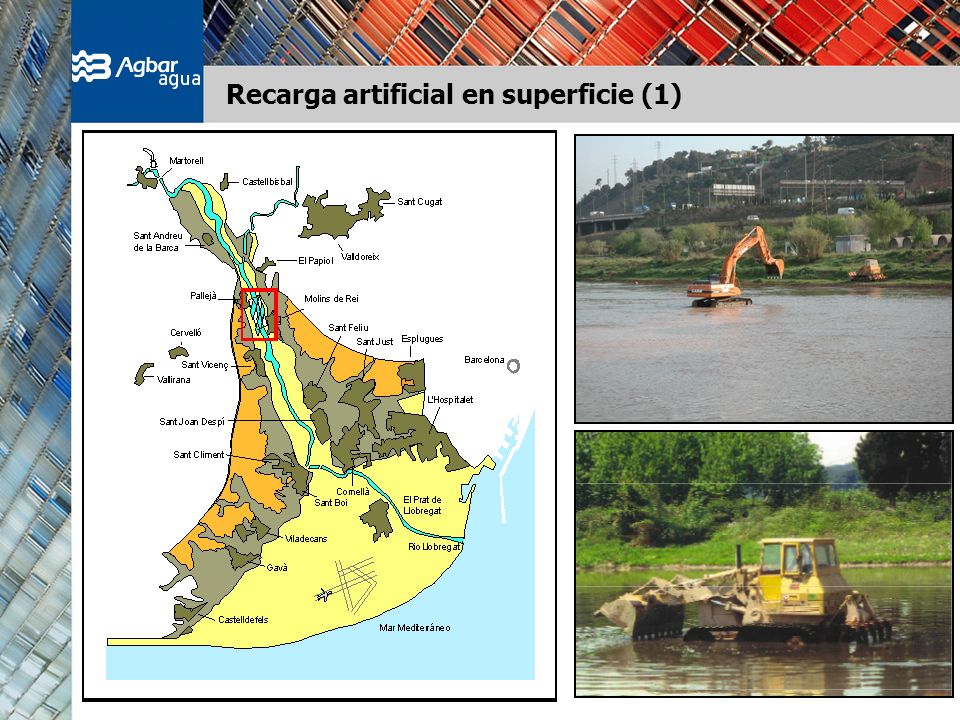

10 Recarga artificial en superficie (1)

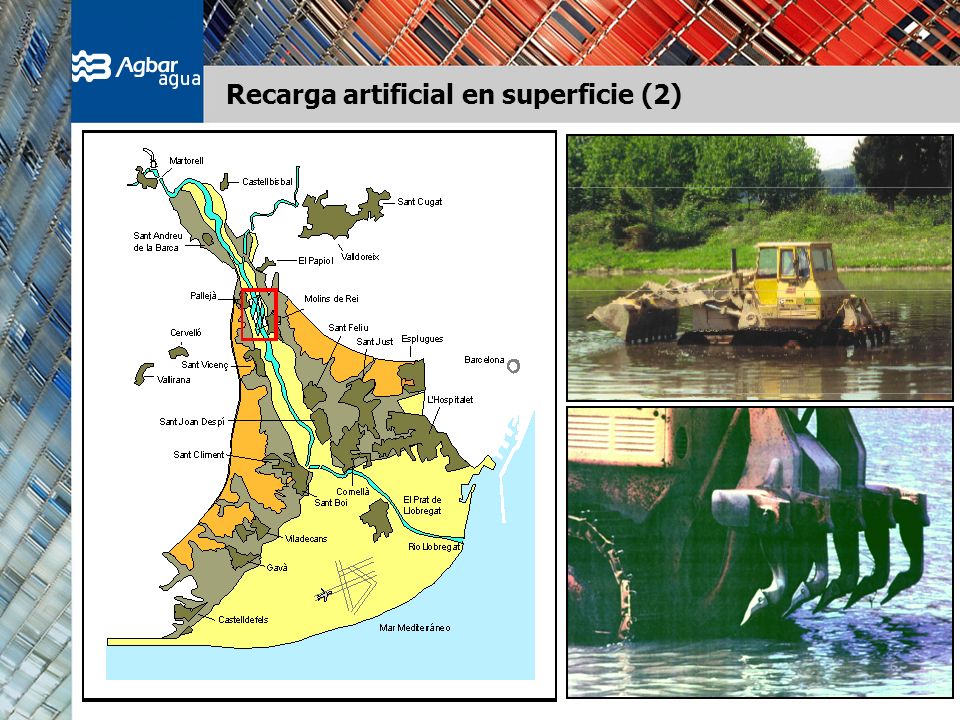

11 Recarga artificial en superficie (2)

12 Recarga artificial en superficie (3)
Condiciones: Caudal: entre 10 y 35 m3/s Turbidez: < 100 NTU Amonio: < mg/l Cloruros: < 350 mg/l Capacidad de recarga estimada: m3/día Coste agua recargada: ,02 €/m3

13 Recarga artificial en profundidad (1)

14 Recarga artificial en profundidad (2)
POZOS APORTACIÓN ETAP

15 Recarga artificial en profundidad (3)
Tubería de recarga

16 Recarga artificial en profundidad (4)
OPERACIONES DE BOMBEO Y RECARGA

17 Recarga artificial en profundidad (5)
Número pozos extracción/recarga: Capacidad de recarga: m3/día Coste agua recargada: ,09 €/m3

18 Condiciones para la recarga artificial en profundidad acuífero Delta del río Llobregat (1)
Calidad agua superficial río Llobregat Color: £ mg Pt/l Turbidez: £ NTU Olor: £ 25 Amonio: £ 1, mg/l TOC: £ mg/l Absorción UV: £ 15 (100 cm, 254 nm) Cianuros: £ 0, mg/l Cromo hexav. £ 0, mg/l Cadmio: £ 0, mg/l Plomo: £ 0, mg/l Níquel: £ 0, mg/l Detergentes: £ 0,3 mg LSS/l Conductividad: £ µS/cm pH: entre 7,5 y 9

19 Condiciones para la recarga artificial en profundidad acuífero Delta del río Llobregat (2)
Calidad agua tratada ETAP Sant Joan Despí Color: £ mg Pt/l Turbidez: £ 0,2 NTU pH: entre 6,5 y 8 Sulfatos: £ mg/l Magnesio: £ mg/l Sodio: £ mg/l Aluminio: £ 0,15 mg/l Nitratos: £ mg/l Amonio: £ 0,1 mg/l TOC: £ mg/l Detergentes: £ 0,1 mg LSS/l Trihalometanos: £ 0,1 mg/l

20 Uso conjunto aguas superficiales y subterráneas (1)
AGUA SUPERFICIAL PLANTA DE TRATAMIENTO RED DE DISTRIBUCIÓN RÍO CENTRAL DE BOMBEO RECARGA ARTIFICIAL EN SUPERFICIE RECARGA NATURAL ACUÍFERO - Sintética: elaborar un máximo de 15 transparencias por hora de formación - Clara: utilizar muy pocos colores para el texto que contrasten con el fondo - Lineal: presentar la secuencia lineal de las transparencias siguiendo el hilo del discurso teórico Simple/sencilla: no cargar en exceso el espacio de la transparencia. Intente transmitir una idea principal por transparencia Que resalte los puntos principales que los y las participantes deben recordar Con ilustraciones que faciliten la comprensión DEPÓSITOS RECARGA ARTIFICIAL EN PROFUNDIDAD AGUA SUBTERRÁNEA

21 Uso conjunto aguas superficiales y subterráneas (2)
AGUA SUPERFICIAL PLANTA DE TRATAMIENTO RED DE DISTRIBUCIÓN RÍO CENTRAL DE BOMBEO RECARGA NATURAL ACUÍFERO POZOS - Sintética: elaborar un máximo de 15 transparencias por hora de formación - Clara: utilizar muy pocos colores para el texto que contrasten con el fondo - Lineal: presentar la secuencia lineal de las transparencias siguiendo el hilo del discurso teórico Simple/sencilla: no cargar en exceso el espacio de la transparencia. Intente transmitir una idea principal por transparencia Que resalte los puntos principales que los y las participantes deben recordar Con ilustraciones que faciliten la comprensión DEPÓSITOS AGUA SUBTERRÁNEA

22 Explotación del acuífero del Valle Bajo y del Delta del río Llobregat

23 Conclusiones (1) Los acuíferos del río Llobregat han constituido durante más de cien años un recurso estratégico para Barcelona y su área metropolitana, donde han sido una pieza fundamental para su desarrollo demográfico, industrial y económico. Las aportaciones de agua para abastecimiento procedentes de las aguas superficiales de los ríos Llobregat y Ter han permitido en los últimos cincuenta años preservar en buena medida estos acuíferos y destinar sus aguas para complementar la demanda en periodos de déficit hidrográfico o en episodios de deficiente calidad de las aguas de los ríos. Para ello ha sido imprescindible velar por las aguas almacenadas en los acuíferos, evitando su deterioro y sobreexplotación, e incrementando las reservas mediante operaciones de recarga artificial, que han tenido y tienen un importantísimo papel en la utilización sostenible de las aguas subterráneas.

24 Conclusiones (2) El poder dar cumplimiento a los valores paramétricos de ciertas sustancias que la actual legislación para las aguas de consumo regula con exigencia, hace que en ciertos periodos la mezcla de aguas de ambas procedencias, superficial y subterránea permita un aprovechamiento óptimo de los recursos disponibles, que por separado no sería posible.
