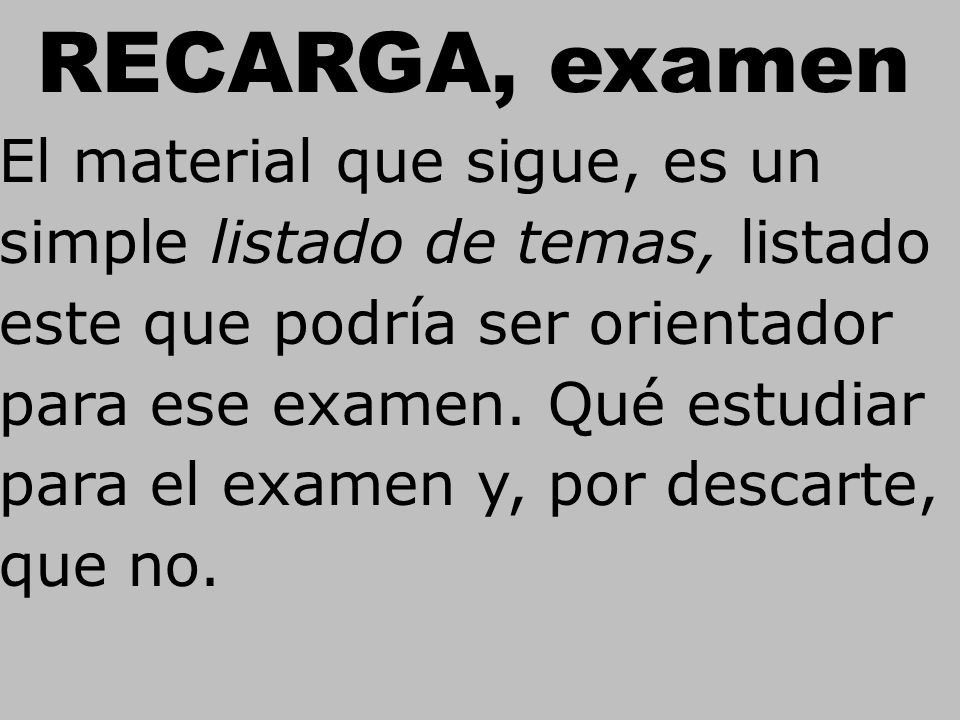

1 RECARGA, examen El material que sigue, es un simple listado de temas, listado este que podría ser orientador para ese examen. Qué estudiar para el examen y, por descarte, que no.

2 Cartucho metálico: sus componentes Funciones de esos componentes

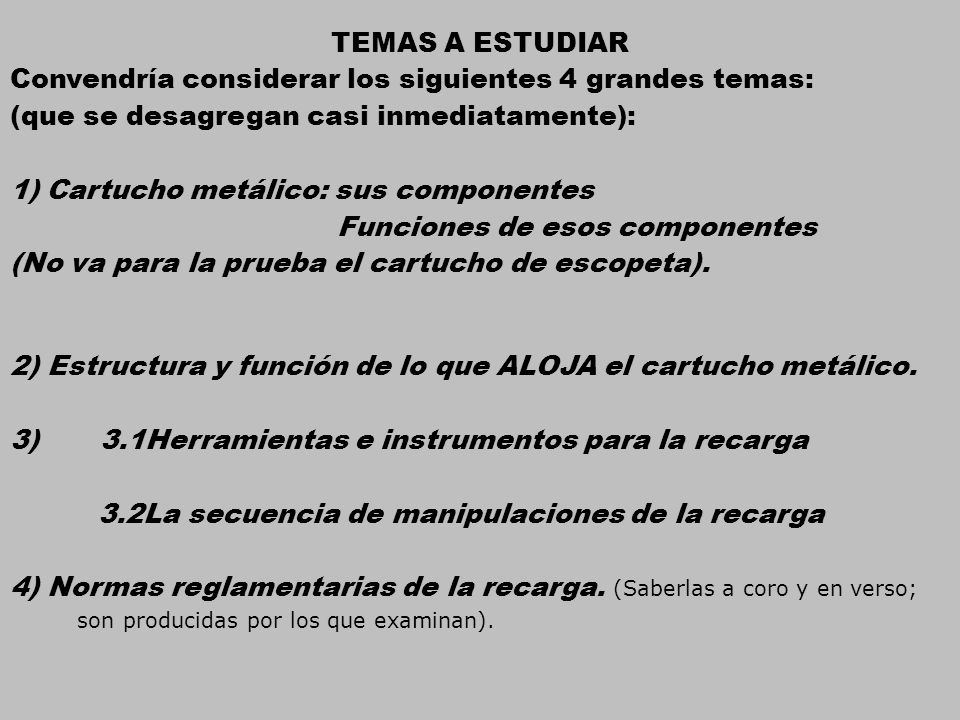

TEMAS A ESTUDIAR Convendría considerar los siguientes 4 grandes temas: (que se desagregan casi inmediatamente): Cartucho metálico: sus componentes Funciones de esos componentes (No va para la prueba el cartucho de escopeta). 2) Estructura y función de lo que ALOJA el cartucho metálico. 3) Herramientas e instrumentos para la recarga 3.2La secuencia de manipulaciones de la recarga 4) Normas reglamentarias de la recarga. (Saberlas a coro y en verso; son producidas por los que examinan).

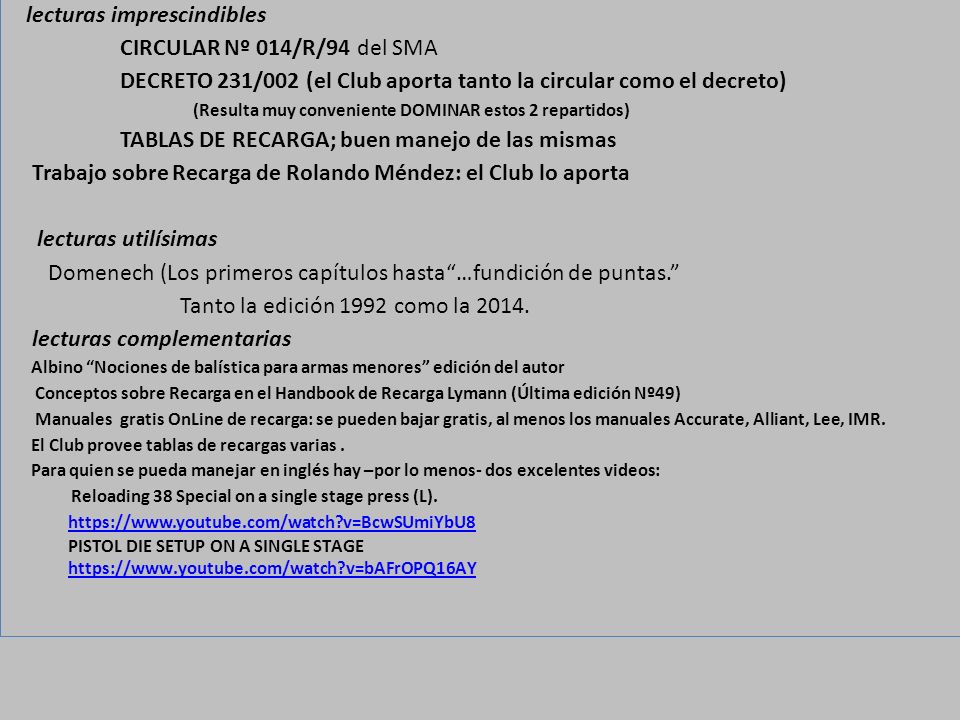

3 -Lecturas útiles (bibliografía) lecturas imprescindibles
CIRCULAR Nº 014/R/94 del SMA DECRETO 231/002 (el Club aporta tanto la circular como el decreto) (Resulta muy conveniente DOMINAR estos 2 repartidos) TABLAS DE RECARGA; buen manejo de las mismas Trabajo sobre Recarga de Rolando Méndez: el Club lo aporta lecturas utilísimas Domenech (Los primeros capítulos hasta“…fundición de puntas.” Tanto la edición 1992 como la 2014. lecturas complementarias Albino “Nociones de balística para armas menores” edición del autor Conceptos sobre Recarga en el Handbook de Recarga Lymann (Última edición Nº49) Manuales gratis OnLine de recarga: se pueden bajar gratis, al menos los manuales Accurate, Alliant, Lee, IMR. El Club provee tablas de recargas varias . Para quien se pueda manejar en inglés hay –por lo menos- dos excelentes videos: Reloading 38 Special on a single stage press (L). PISTOL DIE SETUP ON A SINGLE STAGE

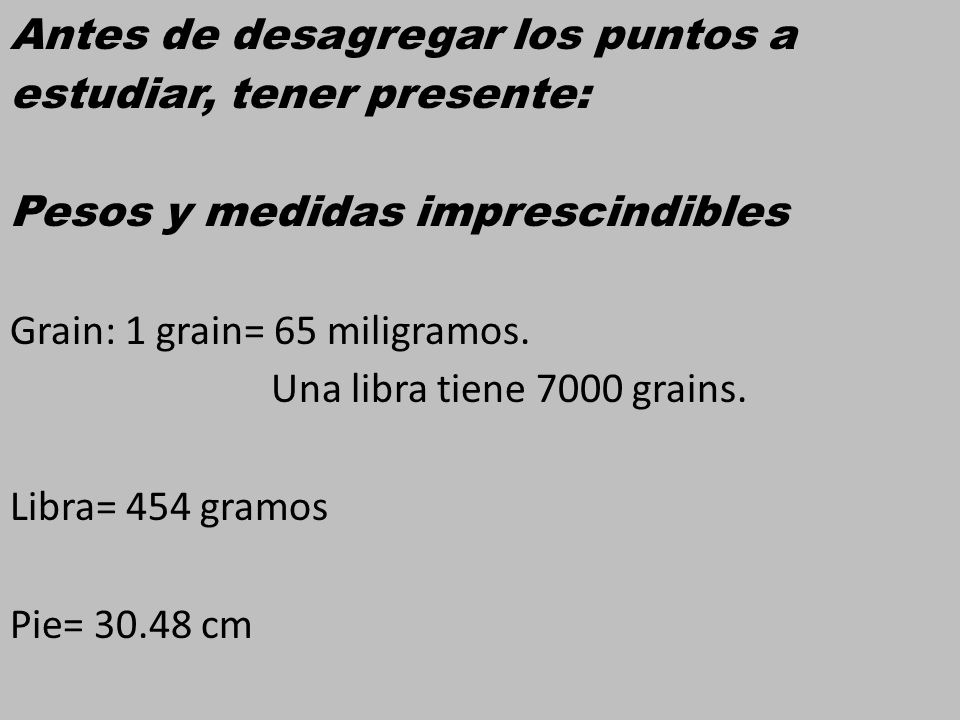

4 Antes de desagregar los puntos a estudiar, tener presente:
Pesos y medidas imprescindibles Grain: 1 grain= 65 miligramos. Una libra tiene 7000 grains. Libra= 454 gramos Pie= cm

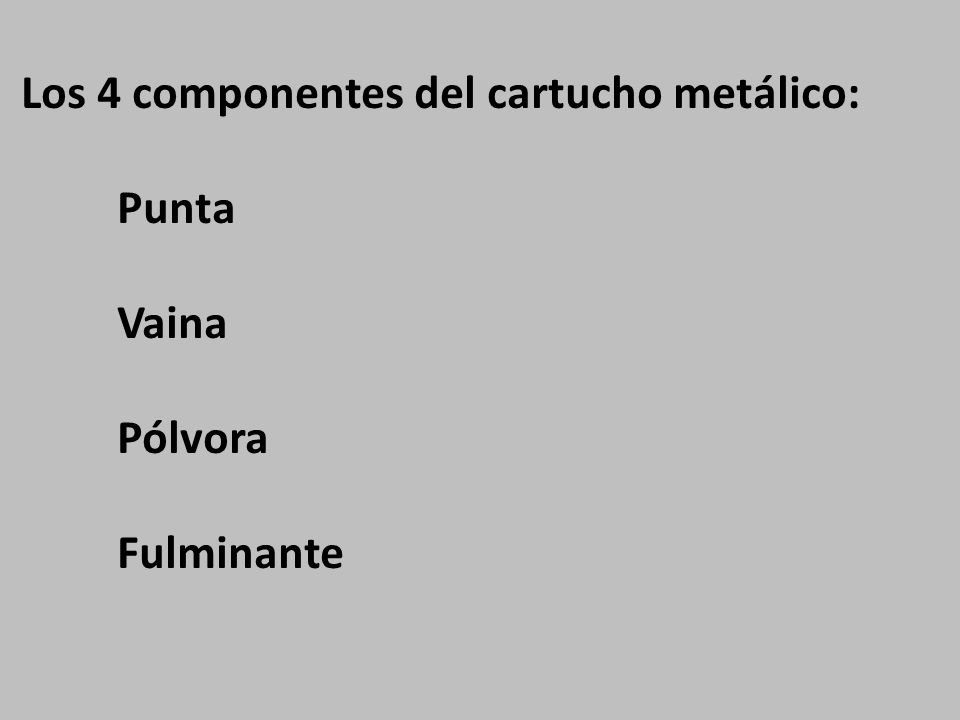

5 Los 4 componentes del cartucho metálico:
Punta Vaina Pólvora Fulminante

6 Puntas o balas: composición (plomo, linotipo etc.)

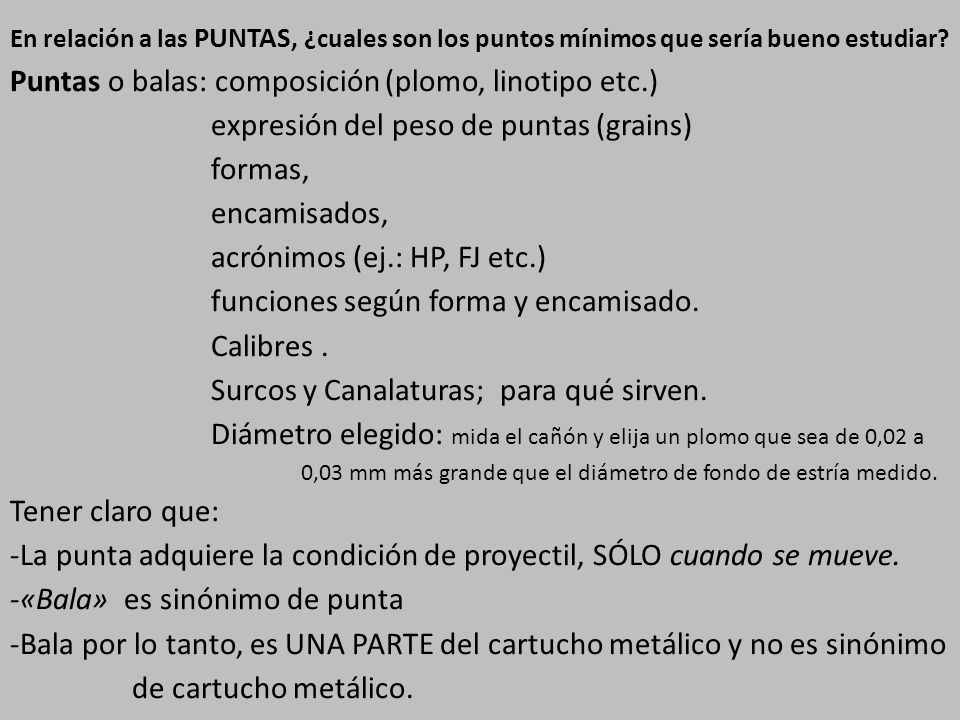

En relación a las PUNTAS, ¿cuales son los puntos mínimos que sería bueno estudiar? Puntas o balas: composición (plomo, linotipo etc.) expresión del peso de puntas (grains) formas, encamisados, acrónimos (ej.: HP, FJ etc.) funciones según forma y encamisado. Calibres . Surcos y Canalaturas; para qué sirven. Diámetro elegido: mida el cañón y elija un plomo que sea de 0,02 a 0,03 mm más grande que el diámetro de fondo de estría medido. Tener claro que: -La punta adquiere la condición de proyectil, SÓLO cuando se mueve. -«Bala» es sinónimo de punta -Bala por lo tanto, es UNA PARTE del cartucho metálico y no es sinónimo de cartucho metálico.

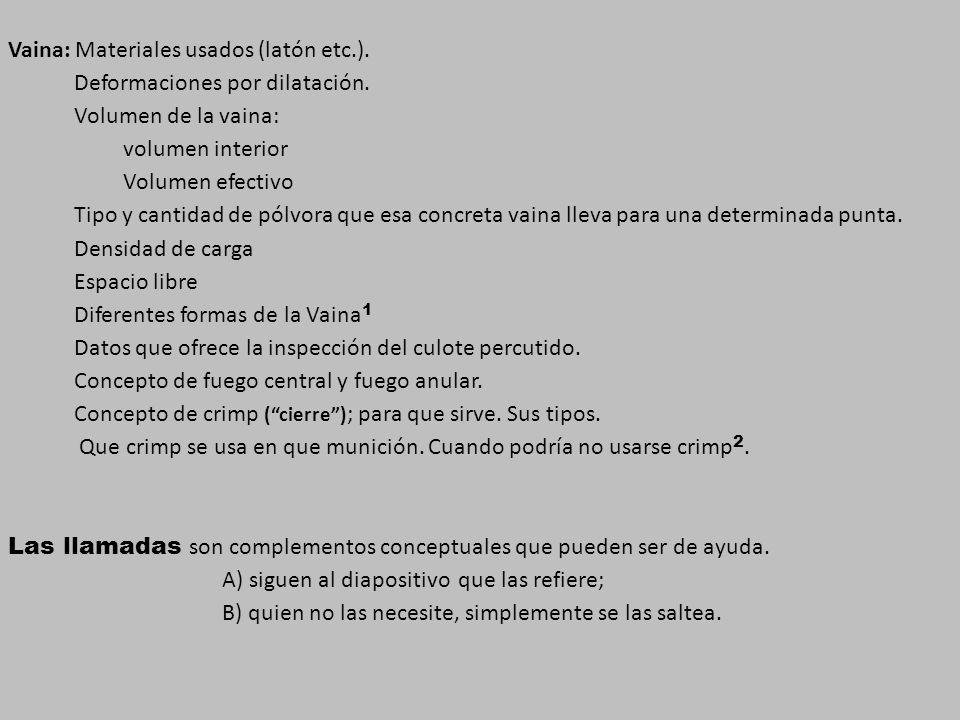

7 Vaina: Materiales usados (latón etc.).
Deformaciones por dilatación. Volumen de la vaina: volumen interior Volumen efectivo Tipo y cantidad de pólvora que esa concreta vaina lleva para una determinada punta. Densidad de carga Espacio libre Diferentes formas de la Vaina1 Datos que ofrece la inspección del culote percutido. Concepto de fuego central y fuego anular. Concepto de crimp (“cierre”); para que sirve. Sus tipos. Que crimp se usa en que munición. Cuando podría no usarse crimp2. Las llamadas son complementos conceptuales que pueden ser de ayuda. A) siguen al diapositivo que las refiere; B) quien no las necesite, simplemente se las saltea.

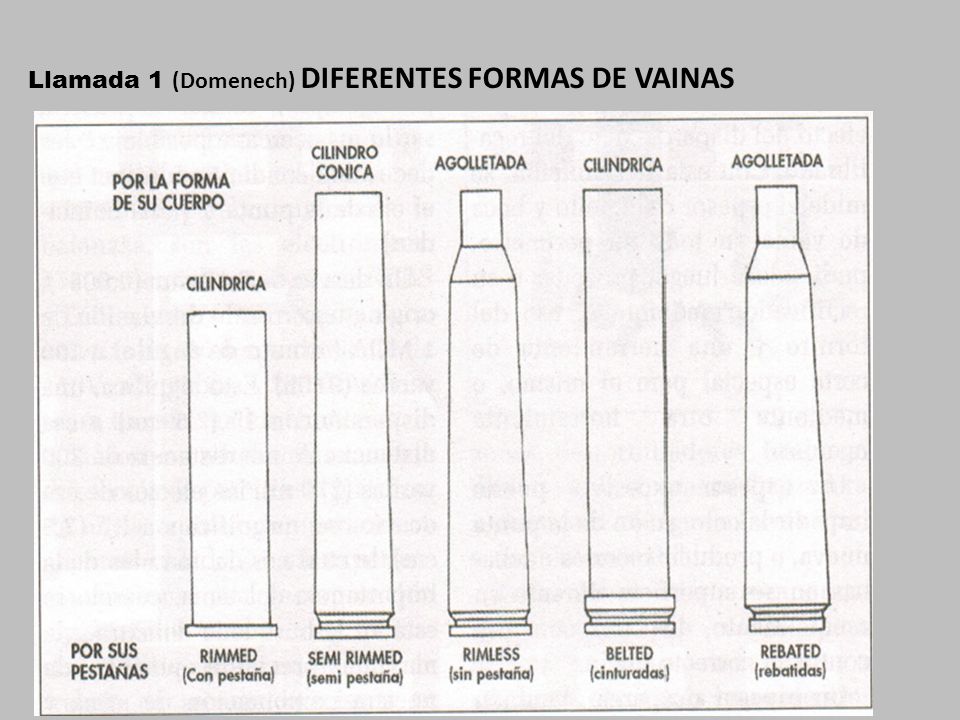

8 Llamada 1 (Domenech) DIFERENTES FORMAS DE VAINAS

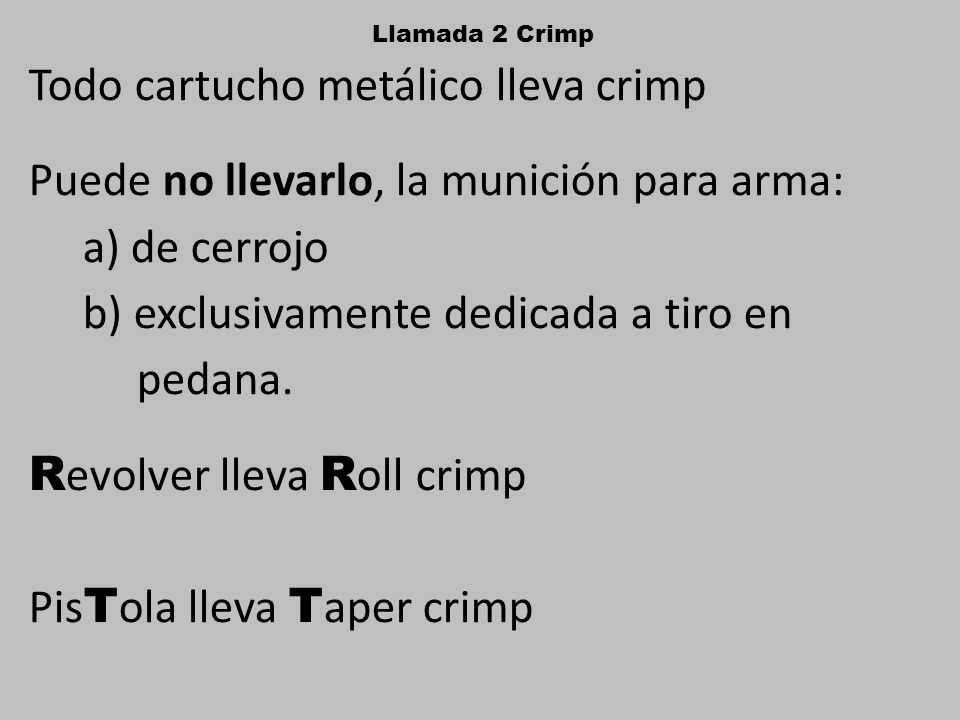

9 Todo cartucho metálico lleva crimp
Llamada 2 Crimp Todo cartucho metálico lleva crimp Puede no llevarlo, la munición para arma: a) de cerrojo b) exclusivamente dedicada a tiro en pedana. Revolver lleva Roll crimp PisTola lleva Taper crimp

10 Fulminantes (pistón, ceba, iniciador). Tipos, dimensiones.
Estructura Boxer Estructura Berdan Diferencias entre Boxer y Berdan Cual es usado en nuestro medio. Normas de seguridad en su manejo y almacenamiento (Tener MUY EN CUENTA el material del SMA –el Club lo aporta-)

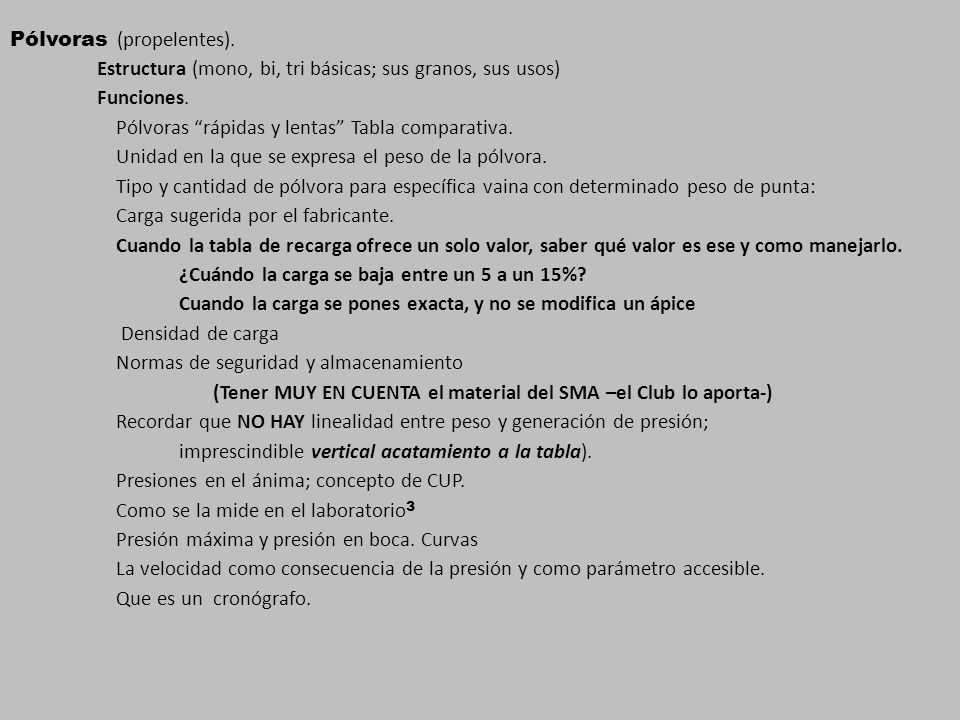

11 Pólvoras (propelentes).
Estructura (mono, bi, tri básicas; sus granos, sus usos) Funciones. Pólvoras “rápidas y lentas” Tabla comparativa. Unidad en la que se expresa el peso de la pólvora. Tipo y cantidad de pólvora para específica vaina con determinado peso de punta: Carga sugerida por el fabricante. Cuando la tabla de recarga ofrece un solo valor, saber qué valor es ese y como manejarlo. ¿Cuándo la carga se baja entre un 5 a un 15%? Cuando la carga se pones exacta, y no se modifica un ápice Densidad de carga Normas de seguridad y almacenamiento (Tener MUY EN CUENTA el material del SMA –el Club lo aporta-) Recordar que NO HAY linealidad entre peso y generación de presión; imprescindible vertical acatamiento a la tabla). Presiones en el ánima; concepto de CUP. Como se la mide en el laboratorio3 Presión máxima y presión en boca. Curvas La velocidad como consecuencia de la presión y como parámetro accesible. Que es un cronógrafo.

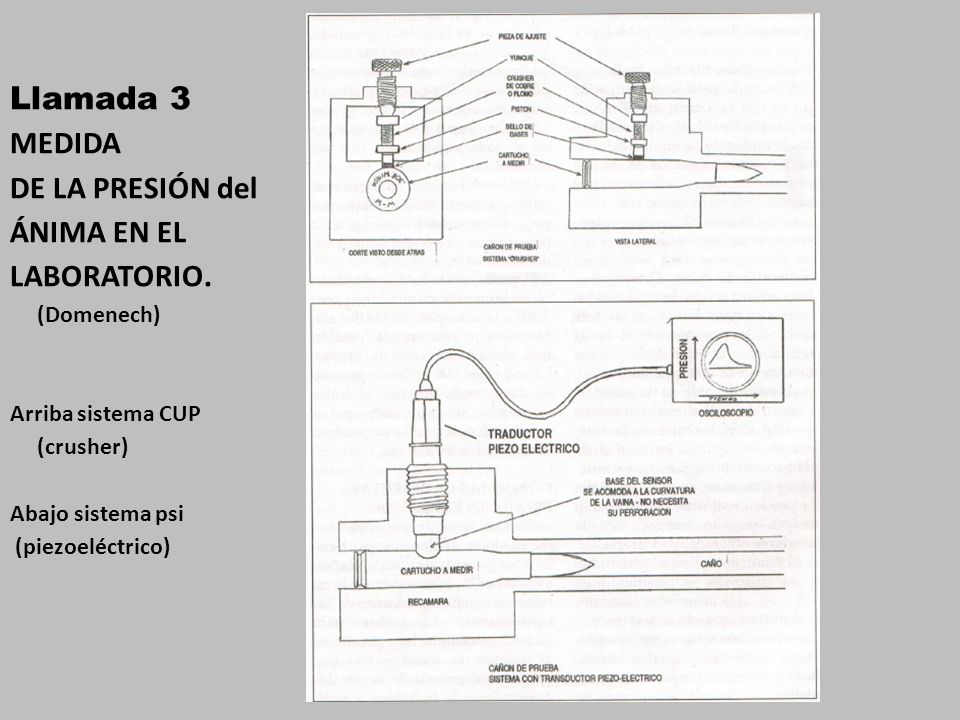

12 Llamada 3 MEDIDA DE LA PRESIÓN del ÁNIMA EN EL LABORATORIO. (Domenech)
Arriba sistema CUP (crusher) Abajo sistema psi (piezoeléctrico)

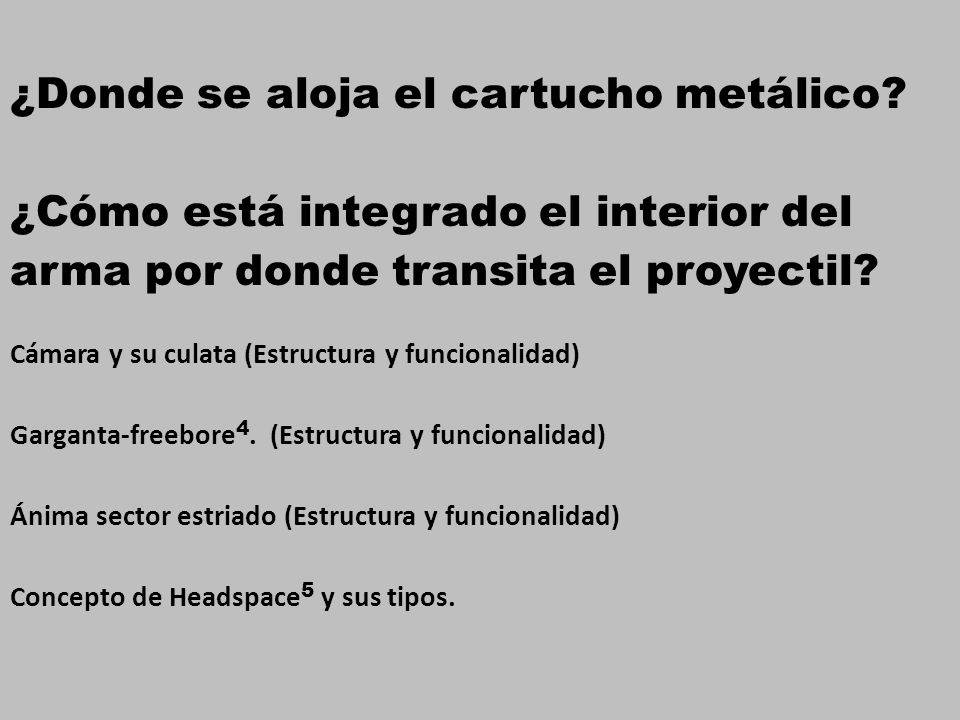

13 ¿Donde se aloja el cartucho metálico?
¿Cómo está integrado el interior del arma por donde transita el proyectil? Cámara y su culata (Estructura y funcionalidad) Garganta-freebore4. (Estructura y funcionalidad) Ánima sector estriado (Estructura y funcionalidad) Concepto de Headspace5 y sus tipos.

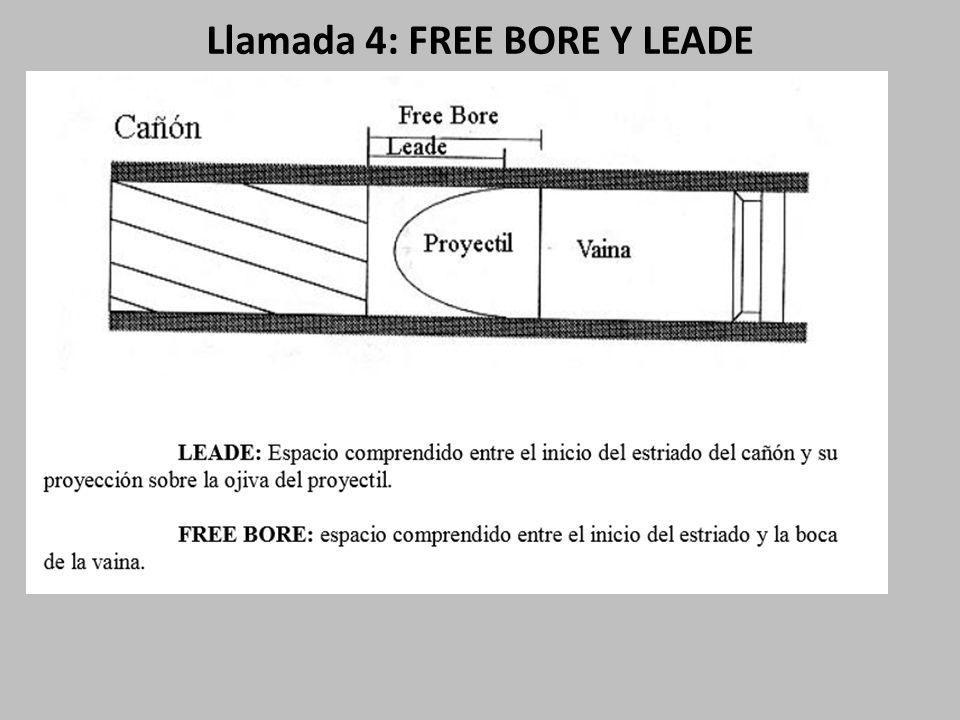

14 Llamada 4: FREE BORE Y LEADE

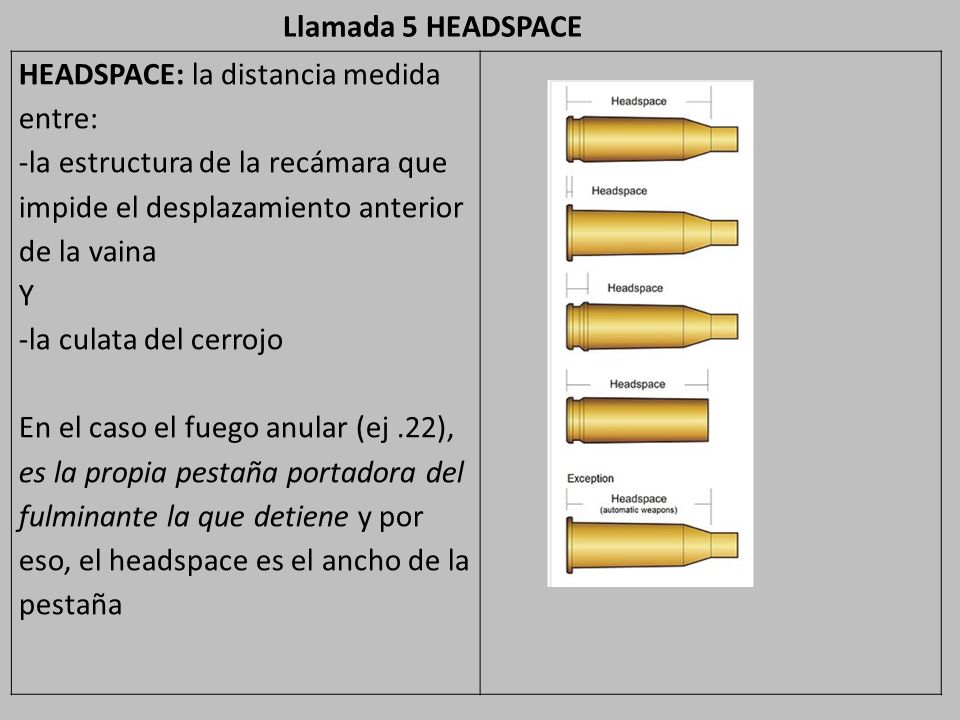

15 Llamada 5 HEADSPACE HEADSPACE: la distancia medida entre: -la estructura de la recámara que impide el desplazamiento anterior de la vaina Y -la culata del cerrojo En el caso el fuego anular (ej .22), es la propia pestaña portadora del fulminante la que detiene y por eso, el headspace es el ancho de la pestaña

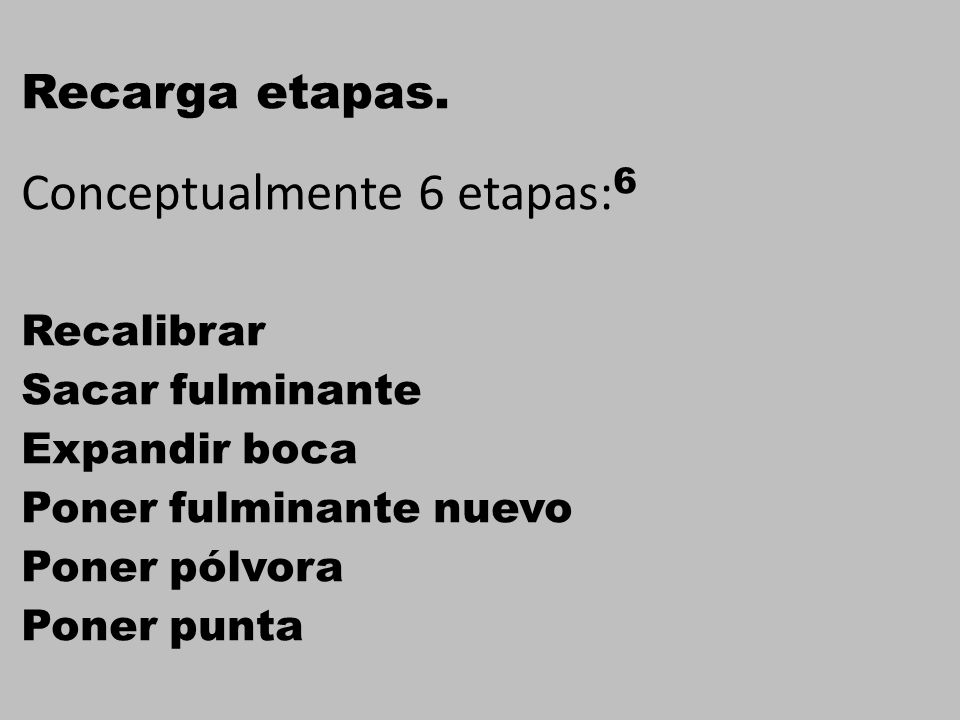

16 Conceptualmente 6 etapas:6
Recarga etapas. Conceptualmente 6 etapas:6 Recalibrar Sacar fulminante Expandir boca Poner fulminante nuevo Poner pólvora Poner punta

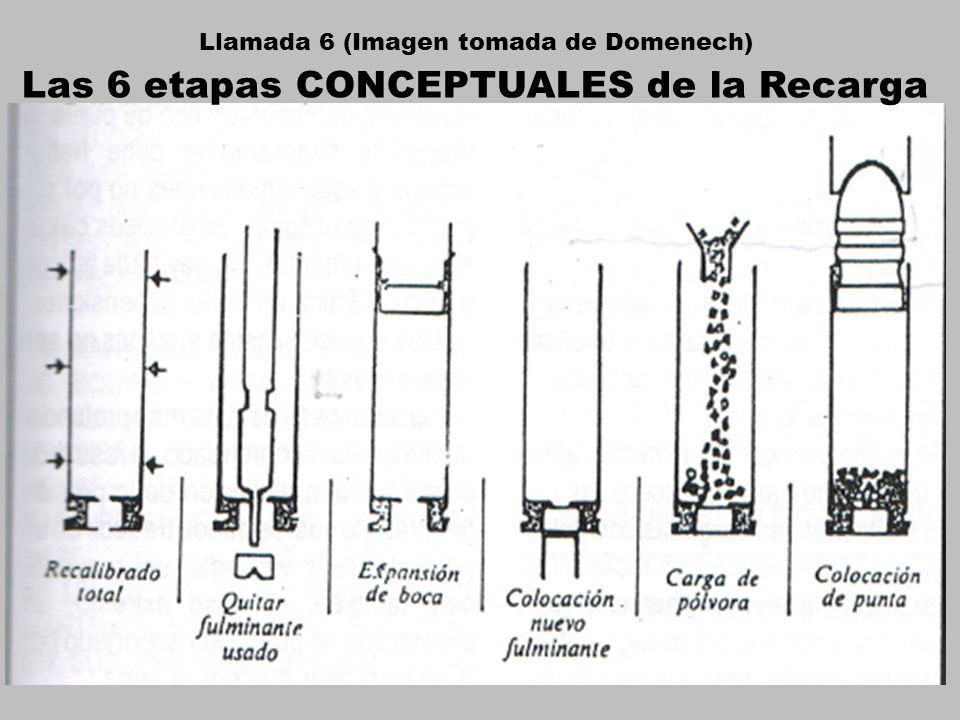

17 Las 6 etapas CONCEPTUALES de la Recarga
Llamada 6 (Imagen tomada de Domenech) Las 6 etapas CONCEPTUALES de la Recarga

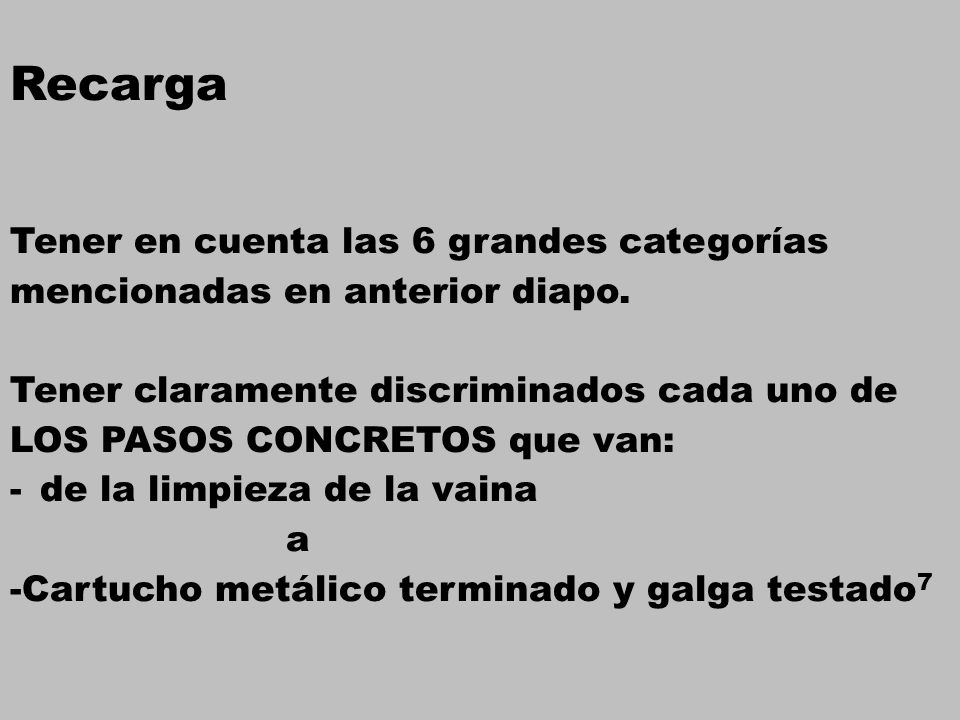

18 Recarga Tener en cuenta las 6 grandes categorías mencionadas en anterior diapo. Tener claramente discriminados cada uno de LOS PASOS CONCRETOS que van: de la limpieza de la vaina a -Cartucho metálico terminado y galga testado7

19 (Van resaltadas en amarillo las 6 grandes categorías)
Llamada 7: La concreta secuencia de manipulaciones de la recarga (Van resaltadas en amarillo las 6 grandes categorías) -Separar vainas x marca; inspección/palpado de borde y caras; limpieza. -Lubricar vainas, de no trabajar con dies al tungsteno Control del largo de la vaina «frenteado»; de ser necesario corregir largo con la herramienta “trimmer”. Contar con las puntas engrasadas Rectificación/recalibrado de Vaina; el dado que lo efectúa se llama "full lenght sizing die" (efectúa el primer “die”) Sacar fulminante (también lo hace el primer “die”) Limpiar el zócalo del fulminante ; existe una herramienta de limpieza llamada "pocket reamer". Existe un prolijeador del zócalo llamado “Primer pocket uniforming tool” Deburring (desbarbado) y Chamfer (biselado) de borde de boca. Cepillado del interior de la vaina Si se hubiese lubricado la vaina, limpieza del lubricante. (SIGUE)

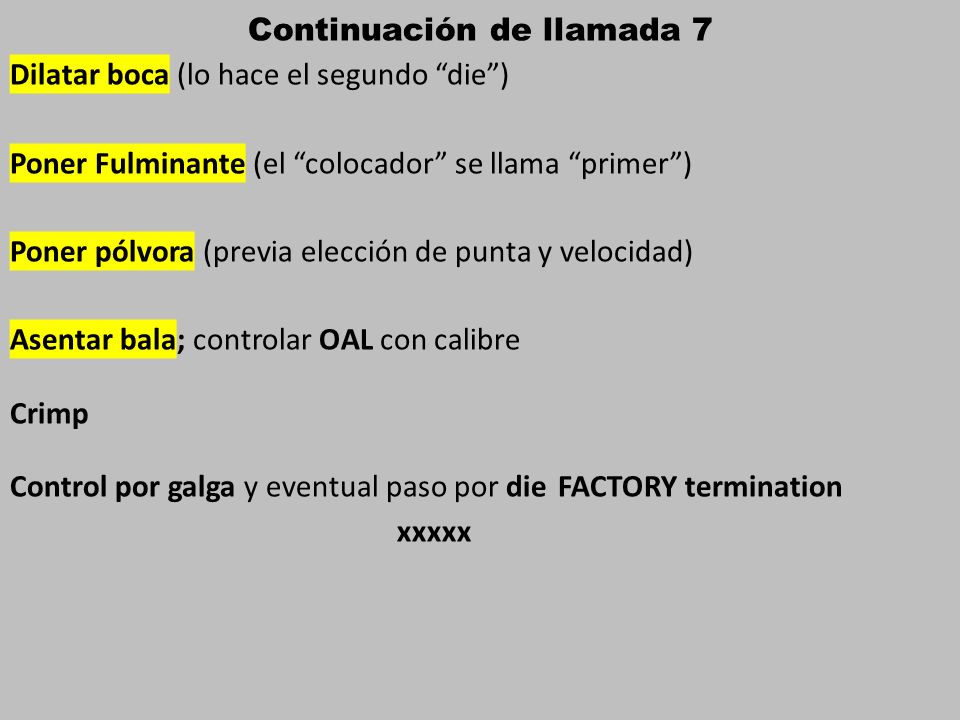

20 Continuación de llamada 7
Dilatar boca (lo hace el segundo “die”) Poner Fulminante (el “colocador” se llama “primer”) Poner pólvora (previa elección de punta y velocidad) Asentar bala; controlar OAL con calibre Crimp Control por galga y eventual paso por die FACTORY termination xxxxx

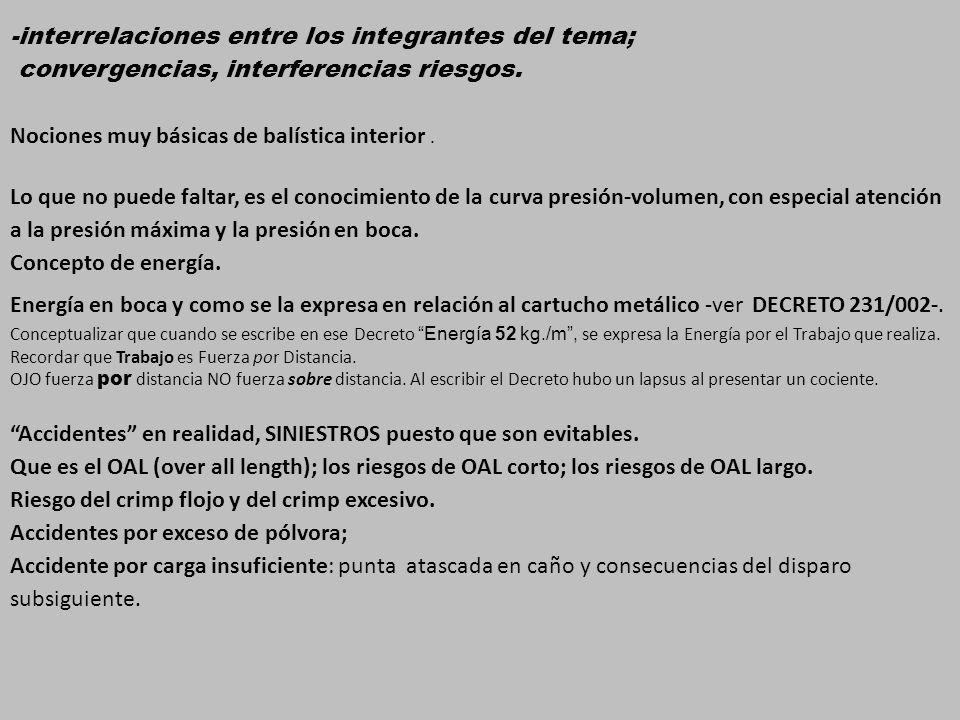

21 -interrelaciones entre los integrantes del tema;
convergencias, interferencias riesgos. Nociones muy básicas de balística interior . Lo que no puede faltar, es el conocimiento de la curva presión-volumen, con especial atención a la presión máxima y la presión en boca. Concepto de energía. Energía en boca y como se la expresa en relación al cartucho metálico -ver DECRETO 231/002-. Conceptualizar que cuando se escribe en ese Decreto “Energía 52 kg./m”, se expresa la Energía por el Trabajo que realiza. Recordar que Trabajo es Fuerza por Distancia. OJO fuerza por distancia NO fuerza sobre distancia. Al escribir el Decreto hubo un lapsus al presentar un cociente. “Accidentes” en realidad, SINIESTROS puesto que son evitables. Que es el OAL (over all length); los riesgos de OAL corto; los riesgos de OAL largo. Riesgo del crimp flojo y del crimp excesivo. Accidentes por exceso de pólvora; Accidente por carga insuficiente: punta atascada en caño y consecuencias del disparo subsiguiente.

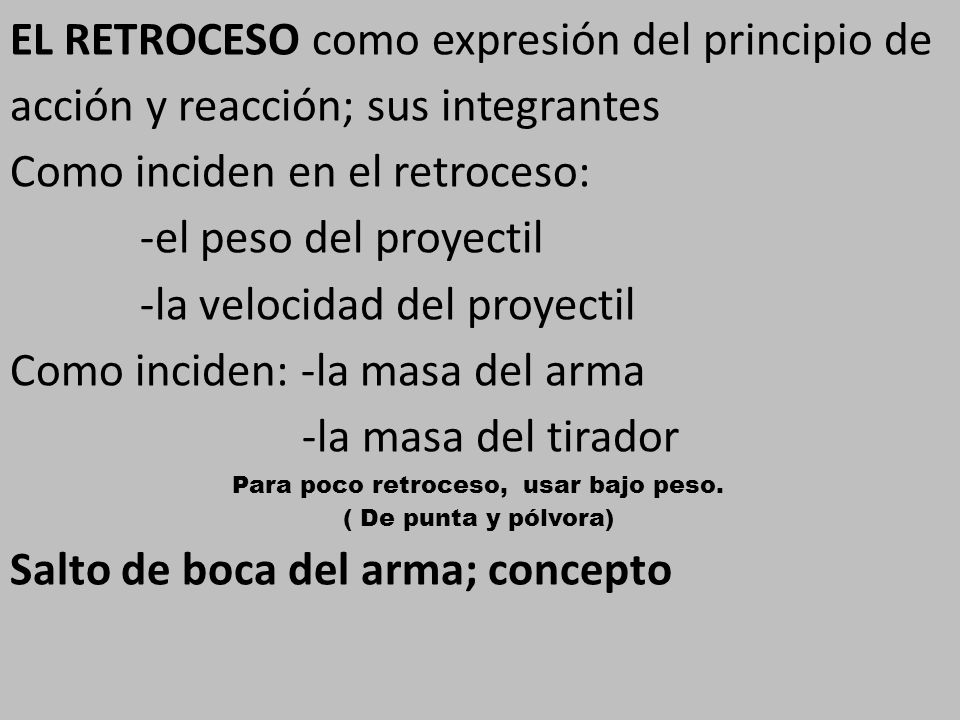

22 Para poco retroceso, usar bajo peso.
EL RETROCESO como expresión del principio de acción y reacción; sus integrantes Como inciden en el retroceso: -el peso del proyectil -la velocidad del proyectil Como inciden: -la masa del arma -la masa del tirador Para poco retroceso, usar bajo peso. ( De punta y pólvora) Salto de boca del arma; concepto

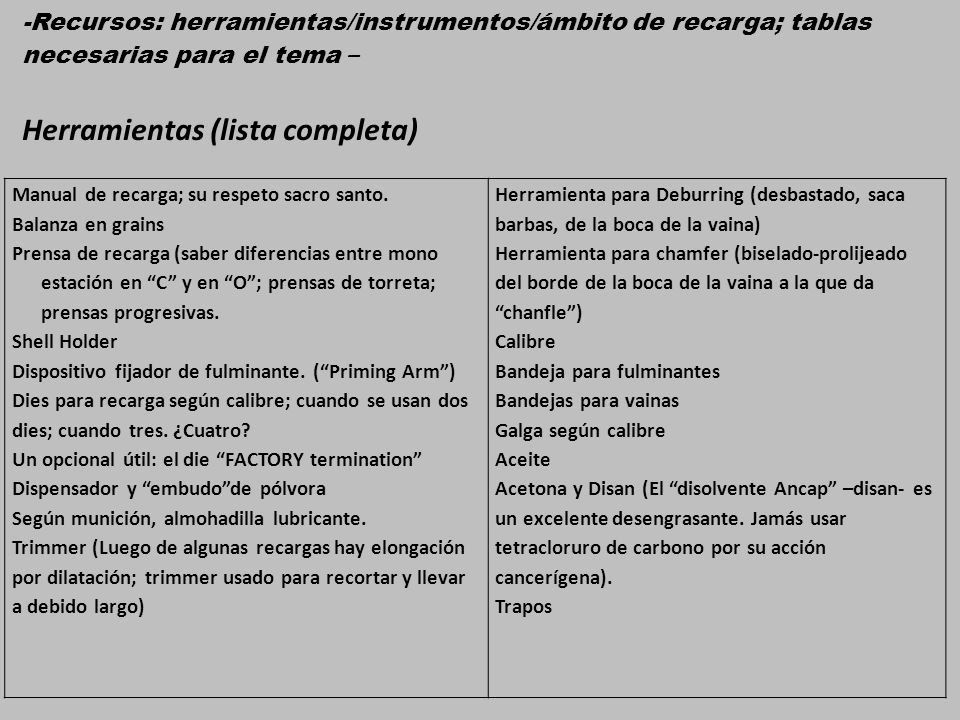

23 Herramientas (lista completa)
-Recursos: herramientas/instrumentos/ámbito de recarga; tablas necesarias para el tema – Herramientas (lista completa) Manual de recarga; su respeto sacro santo. Balanza en grains Prensa de recarga (saber diferencias entre mono estación en “C” y en “O”; prensas de torreta; prensas progresivas. Shell Holder Dispositivo fijador de fulminante. (“Priming Arm”) Dies para recarga según calibre; cuando se usan dos dies; cuando tres. ¿Cuatro? Un opcional útil: el die “FACTORY termination” Dispensador y “embudo”de pólvora Según munición, almohadilla lubricante. Trimmer (Luego de algunas recargas hay elongación por dilatación; trimmer usado para recortar y llevar a debido largo) Herramienta para Deburring (desbastado, saca barbas, de la boca de la vaina) Herramienta para chamfer (biselado-prolijeado del borde de la boca de la vaina a la que da “chanfle”) Calibre Bandeja para fulminantes Bandejas para vainas Galga según calibre Aceite Acetona y Disan (El “disolvente Ancap” –disan- es un excelente desengrasante. Jamás usar tetracloruro de carbono por su acción cancerígena). Trapos

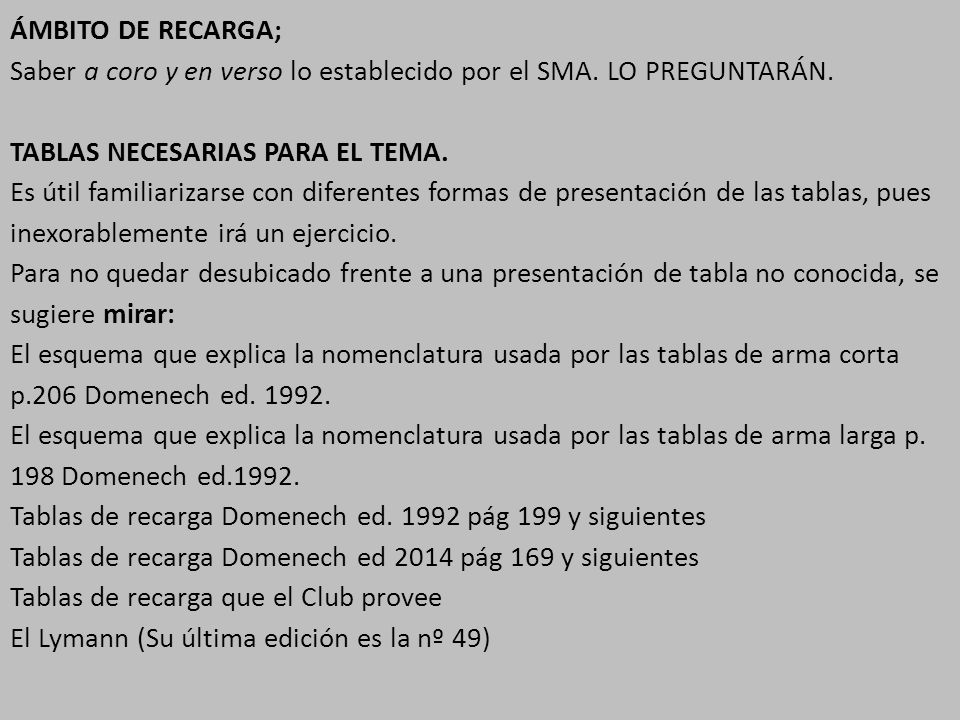

24 ÁMBITO DE RECARGA; Saber a coro y en verso lo establecido por el SMA. LO PREGUNTARÁN. TABLAS NECESARIAS PARA EL TEMA. Es útil familiarizarse con diferentes formas de presentación de las tablas, pues inexorablemente irá un ejercicio. Para no quedar desubicado frente a una presentación de tabla no conocida, se sugiere mirar: El esquema que explica la nomenclatura usada por las tablas de arma corta p.206 Domenech ed El esquema que explica la nomenclatura usada por las tablas de arma larga p. 198 Domenech ed.1992. Tablas de recarga Domenech ed pág 199 y siguientes Tablas de recarga Domenech ed 2014 pág 169 y siguientes Tablas de recarga que el Club provee El Lymann (Su última edición es la nº 49)

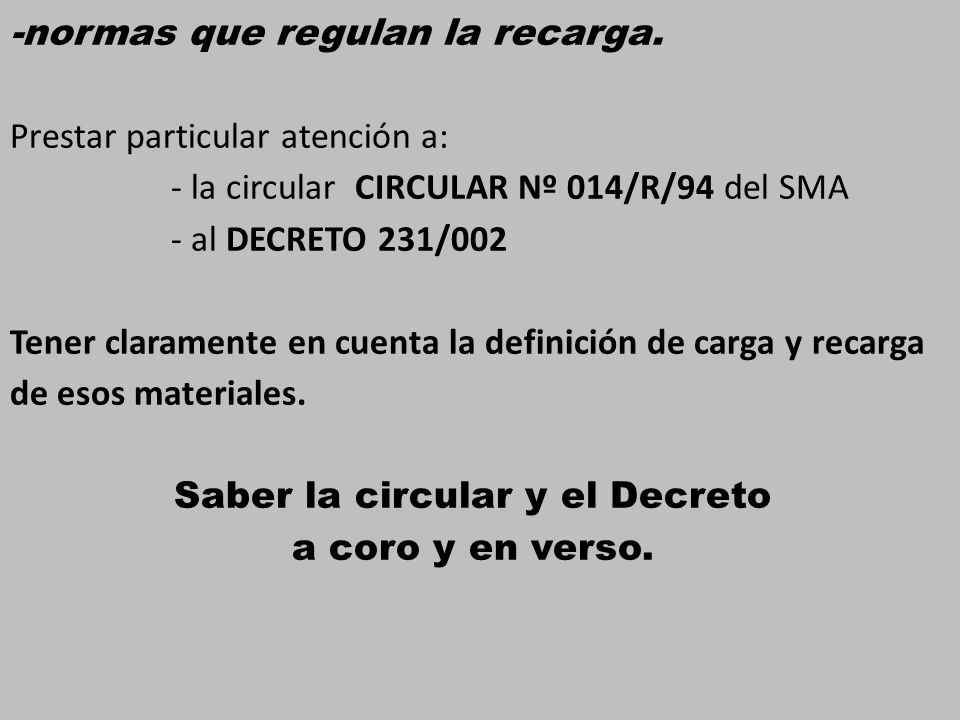

25 Saber la circular y el Decreto
-normas que regulan la recarga. Prestar particular atención a: - la circular CIRCULAR Nº 014/R/94 del SMA - al DECRETO 231/002 Tener claramente en cuenta la definición de carga y recarga de esos materiales. Saber la circular y el Decreto a coro y en verso.

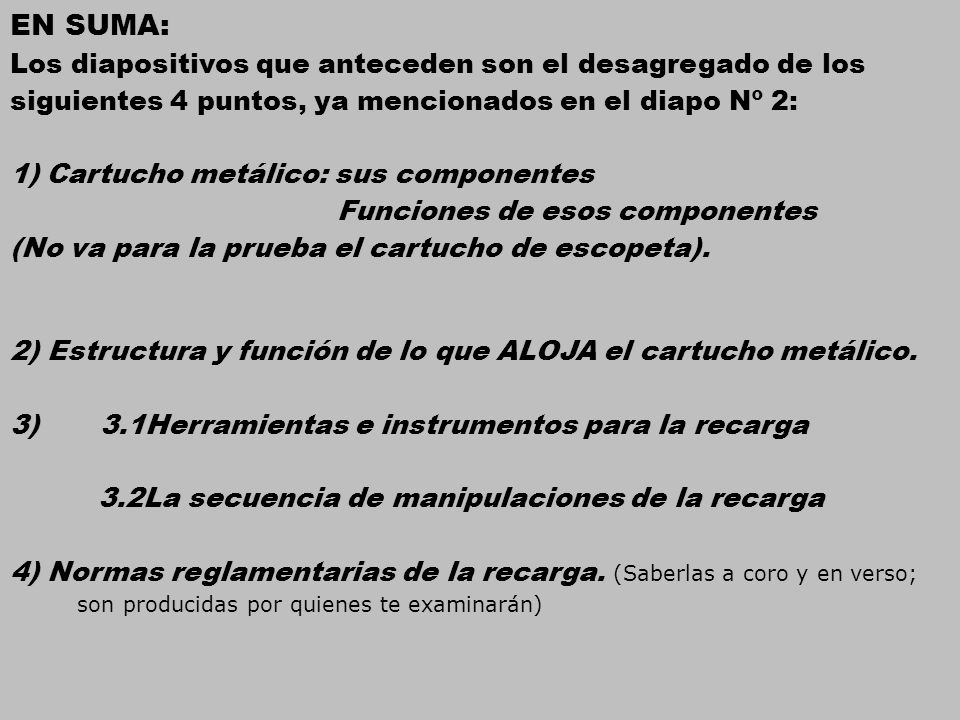

26 EN SUMA: Los diapositivos que anteceden son el desagregado de los siguientes 4 puntos, ya mencionados en el diapo Nº 2: Cartucho metálico: sus componentes Funciones de esos componentes (No va para la prueba el cartucho de escopeta). 2) Estructura y función de lo que ALOJA el cartucho metálico. 3) Herramientas e instrumentos para la recarga 3.2La secuencia de manipulaciones de la recarga 4) Normas reglamentarias de la recarga. (Saberlas a coro y en verso; son producidas por quienes te examinarán)
