2 Agenda Introducción Problemática del envío de datos Snnifing y Spoofing de Red IPSec IPSec en arquitecturas Windows IPSec con clave compartida IPSec con Kerberos Ipsec con certificados digitales Diseño de infraestructuras con IPSec Monitorización de IPSec IPSec en arquitecturas VPN

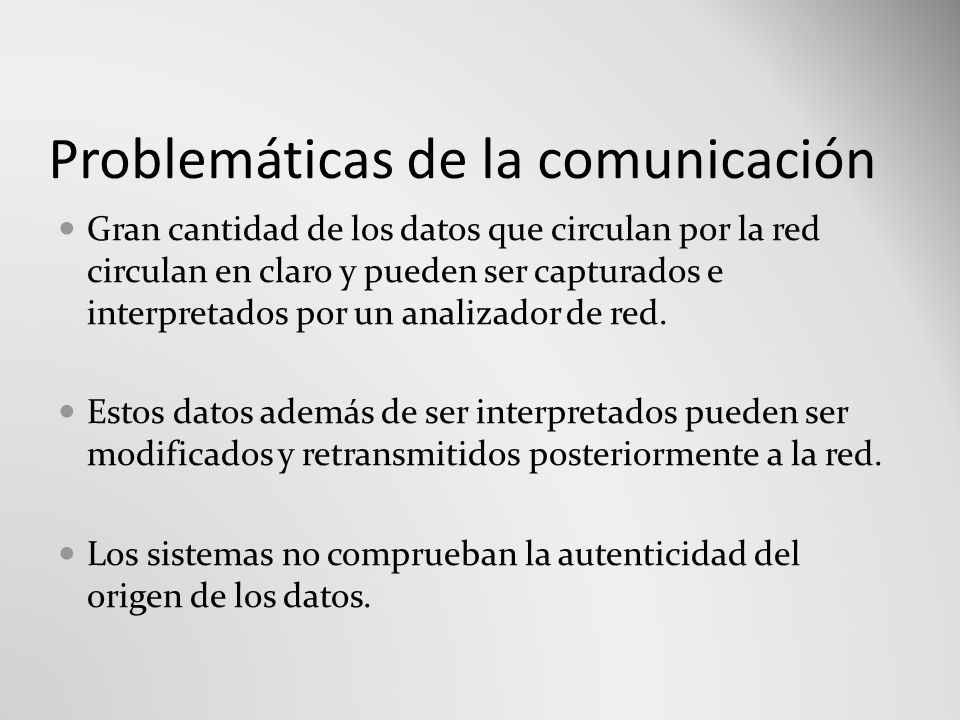

3 Problemáticas de la comunicación Gran cantidad de los datos que circulan por la red circulan en claro y pueden ser capturados e interpretados por un analizador de red. Estos datos además de ser interpretados pueden ser modificados y retransmitidos posteriormente a la red. Los sistemas no comprueban la autenticidad del origen de los datos.

4

5 Técnicas de Sniffing Capturan tráfico de red. Necesitan que la señal física llegue al NIC. En redes de difusión mediante concentradores todas las señales llegan a todos los participantes de la comunicación. En redes conmutadas la comunicación se difunde en función de direcciones. Switches utilizan dirección MAC.

6 PC HACKER PC 1 PC 2 PC 3 PC 4 Sniffer Datos PC 4 filtrafiltra Sniffing en redes de difusión

7 Técnicas de Spoofing Las técnicas de spoofing tienen como objetivo suplantar validadores estáticos. Un validador estático es un medio de autenticación que permanece invariable antes, durante y después de la concession.

8 PC HACKER PC 1 PC 2 PC 3 PC 4 Sniffer Datos PC 4 MAC 1 MAC 2 MAC H MAC 3 MAC 4 Puerto 1 MAC 1 Puerto 2 MAC 2 Puerto 6 MAC H Puerto 11 MAC 3 Puerto 12 MAC 4 Sniffing en redes conmutadas

9 Ataque ARP Man In The Middle ¿Quien tiene 1.1.1.2? 1.1.1.2 esta en 99:88:77:66:55:44 1.1.1.2 esta en 00:11:22:33:44:55:66 1.1.1.1 1.1.1.2 1.1.1.1 esta en 99:88:77:66:55:44

10

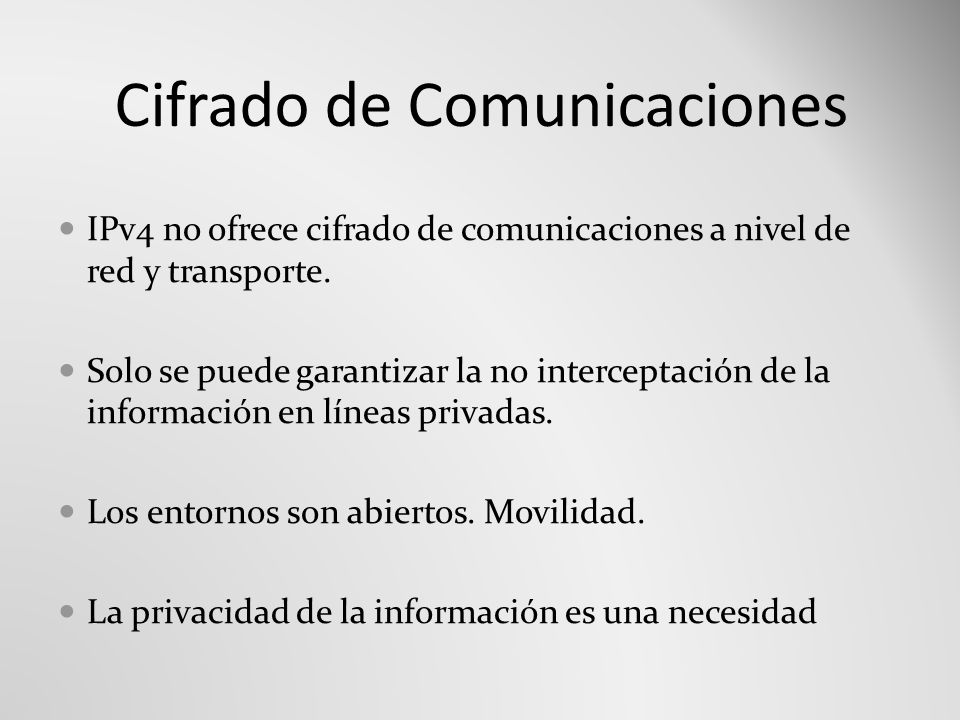

11 Cifrado de Comunicaciones IPv4 no ofrece cifrado de comunicaciones a nivel de red y transporte. Solo se puede garantizar la no interceptación de la información en líneas privadas. Los entornos son abiertos. Movilidad. La privacidad de la información es una necesidad

12 Cifrado de Comunicaciones La elección de la protección debe cumplir: No anular otras defensas. Permitir autenticación integrada. No suponer un coste excesivo en: Rendimiento. Adquisición. Implantación. Mantenimiento.

13 Cifrado de Comunicaciones Soluciones: Red : IPv6 -> IPSec. Transporte: TLS SSL Aplicación: HTTP-s FTP-s SSH. Datos: Cifrado información.

14 Objetivos de IPSEC IPSEC es un estándar que tiene como objetivo la verificación, autentificación y encriptación de datos en el nivel de red. IPSEC es controlado mediante una serie de reglas y filtros que determinan que tipo de tráfico va a necesitar la encriptación, la firma digital o ambos. El proceso del envío de información cifrada a través de la red es transparente para los usuarios y las aplicaciones que envían información a través de la red.

15 Beneficios de IPSEC Autentificación mutua al inicio y durante la comunicación. Confidencialidad por autentificación digital y encriptación de paquetes. Integridad IP por rechazo de paquetes modificados. Prevención contra ataques de repetición de tramas.

16 Modos IPSEC IPSEC trabaja en dos modos: Autentication Header (AH),que firma digitalmente el tráfico de red, pero no lo encripta. ESP (Encapsulation Security Payload), que proporciona encriptación de datos, mediante algoritmo.

17 IPSec - Firewalls IPSec se enruta como tráfico IPv4. En firewalls debe ser activado el reenvio IP para: IP Protocol (ESP). IP Protocol (AH). UDP Port. El tráfico IPSec que pasa por un firewall no puede ser inspeccionado.

18 Modos de trabajo El sistema IPSEC puede trabajar en dos modos: Modo de transporte: donde la encriptación se realiza de extremo a extremo. Modo túnel donde la encriptación se realiza únicamente entre los extremos del tunel.

19 Modos IPSEC Modo de transporte Proporciona cifrado y autenticación de extremo a extremo Cifrado Modo de túnel Proporciona cifrado y autenticación sólo entre los puntos finales del túnel Cifrado

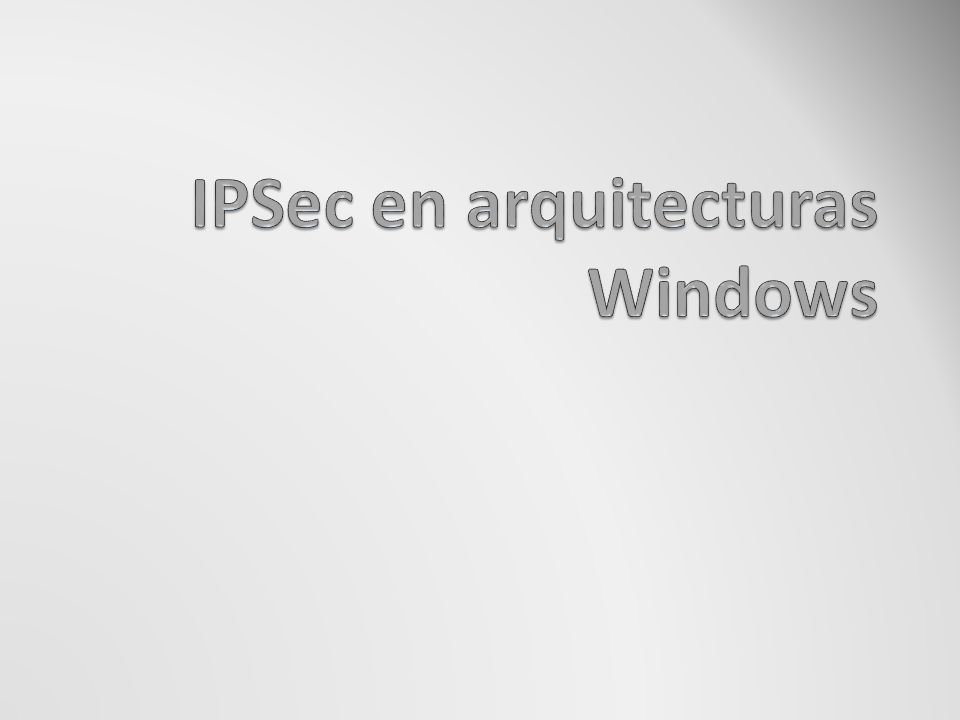

20

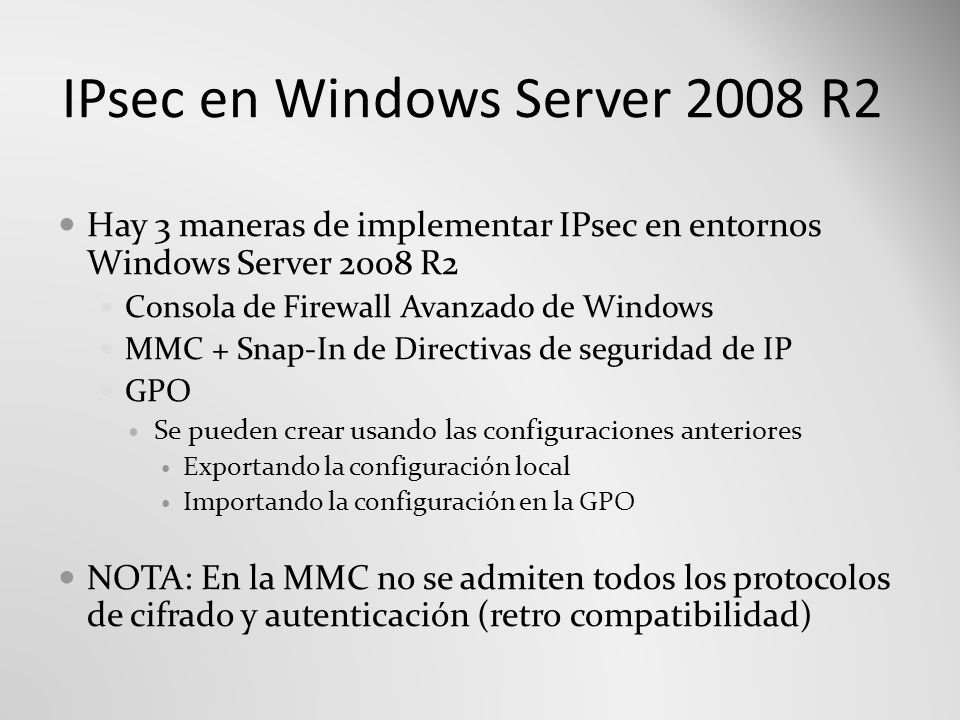

21 IPsec en Windows Server 2008 R2 Hay 3 maneras de implementar IPsec en entornos Windows Server 2008 R2 Consola de Firewall Avanzado de Windows MMC + Snap-In de Directivas de seguridad de IP GPO Se pueden crear usando las configuraciones anteriores Exportando la configuración local Importando la configuración en la GPO NOTA: En la MMC no se admiten todos los protocolos de cifrado y autenticación (retro compatibilidad)

22 Integración de IPsec en la Consola de Firewall Reglas de seguridad de conexión Supervisión Asociaciones de seguridad Modo Principal Modo Rápido

23 Integración de IPsec en la Consola de Firewall Asistentes de configuración

24 Integración de IPsec en la Consola de Firewall Propiedades generales de IPsec

25 IPSec en arquitecturas Windows Métodos de autenticación Determinan el proceso inicial de la comunicación IPSEC. Existen 3 metodologías de autentificación: Kerberos. Certificado. Clave Compartida.

26 IPSec en arquitecturas Windows Kerberos. Requiere tiempo de sincronización. Solo dentro del bosque Certificados. Requiere la implementación de PKI. CRL está deshabilitado por defecto. Secretos Compartidos (shared secrets). Tan seguro como sea el secreto. En entornos grandes es dificil de mantener.

27 IPSec en arquitecturas Windows Métodos de seguridad Determina la seguridad de la transmisión de la información. Se pueden definir: Integridad AH (Algoritmos AES, SHA1, MD5). Integridad ESP (Algoritmos AES, SHA1, MD5). Confidencialidad ESP (Algoritmos AES, DES, 3DES). Confidencialidad AH + ESP (No atraviesa NAT)

28 IPSec en arquitecturas Windows IPSec en Windows Server 2008 se configura mediante políticas. Almacenadas en el Directorio Activo o en en Registro Local del Servidor. Controlan la entrada y salida de paquetes permitidos. Aplicables a clientes Windows 2000, Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008 y Windows Server 2008 R2

29 IPSec en arquitecturas Windows Políticas de IPSec Podrán utilizarse políticas por defecto o las creadas manualmente. El sistema proporciona 3 políticas por defecto que van a determinar diferentes comportamientos de la máquina con respecto a IPSEC. Cliente. Servidor. Servidor seguro.

30 IPSec en arquitecturas Windows Política de cliente Modo de solo respuestas. Un sistema en modo cliente responde a peticiones que le realicen en IPSEC. No inicia conversaciones en modo IPSEC, solamente en claro.

31 IPSec en arquitecturas Windows Política de servidor Intenta establecer comunicaciones cifradas, pero si la otra máquina no tiene configurado IPSEC la comunicación se establece en claro. Este modo está definido por 3 reglas que determinan el comportamiento general del sistema a las peticiones: IP. ICMP. Tráfico dinámico.

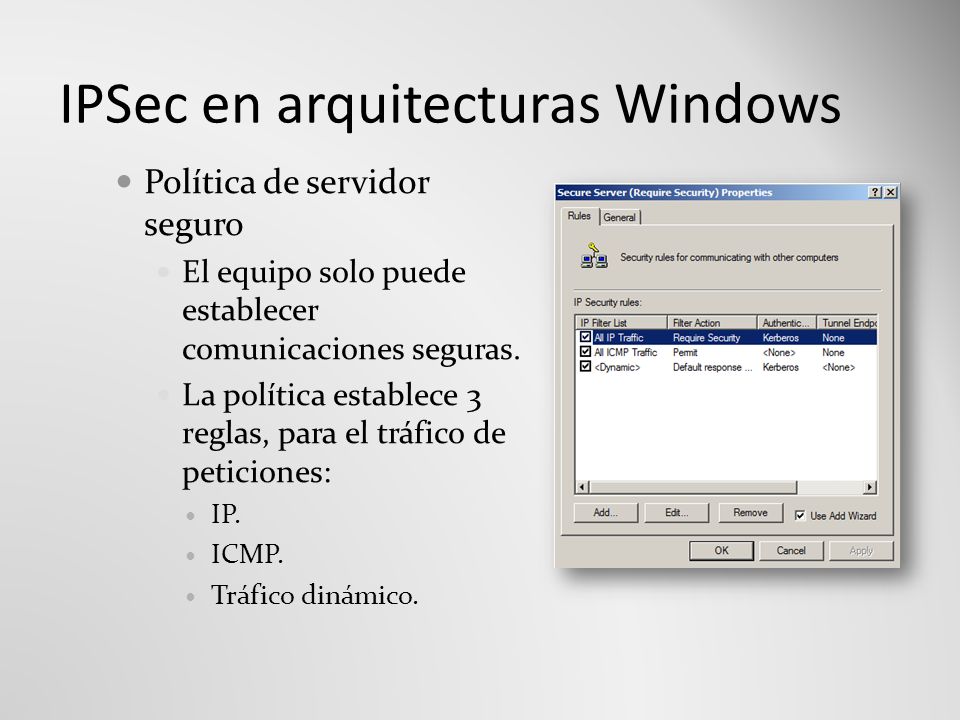

32 IPSec en arquitecturas Windows Política de servidor seguro El equipo solo puede establecer comunicaciones seguras. La política establece 3 reglas, para el tráfico de peticiones: IP. ICMP. Tráfico dinámico.

33 Servidor B. de D. Resto del Personal Médico Servidor Seguro Servidor No IPSEC Texto claro Texto cifrado Conexión Ejemplo de implementación de IPSec en un Hospital

34 IPSec en arquitecturas Windows Reglas de IPSec Las reglas IPSEC determinan el comportamiento del sistema en la transmisión de la información. Las reglas están compuestas por los siguientes objetos: Filtros. Acción de filtros. Método de autentificación.

35 IPSec en arquitecturas Windows En la configuración de las reglas hay que especificar las siguientes acciones: Determinar la posibilidad o no de establecer un túnel de comunicación. Qué redes se van a ver afectadas por la regla. El método de autentificación inicial para la transmisión. Métodos de seguridad. Los filtros y las acciones de filtrado.

36 IPSec en arquitecturas Windows En la configuración de los filtros hay que especificar los siguientes parámetros: Determinar la posibilidad o no de establecer un túnel de comunicación. Qué redes o equipos se van a ver afectados. El método de autentificación para la transmisión. Métodos de seguridad. Las acciones de filtrado.

37 IPSec en arquitecturas Windows Despliegue de políticas por GPOs Despliegue centralizado desde el directorio activo Configuración mediante plantillas Domain OU Site GPO

38 Monitorización de IPSec Windows Server 2008, 2008R2, Windows 7, Windows Vista y Windows XP incorporan una consola de monitorización de sesiones IPsec. Se pueden observar los modos rápido y normal, así como el número de paquetes enviados o recibidos con seguridad Para acceder a la consola: Inicio > Ejecutar > MMC > Agregar complemento > Monitor de IPSec Desde la consola de Firewall Avanzado (Supervisión)

39 Monitorización de IPSec

40 ! Gracias !
