UniGear tipo ZS2 Presentación del producto

Presentación del tema: "UniGear tipo ZS2 Presentación del producto"— Transcripción de la presentación:

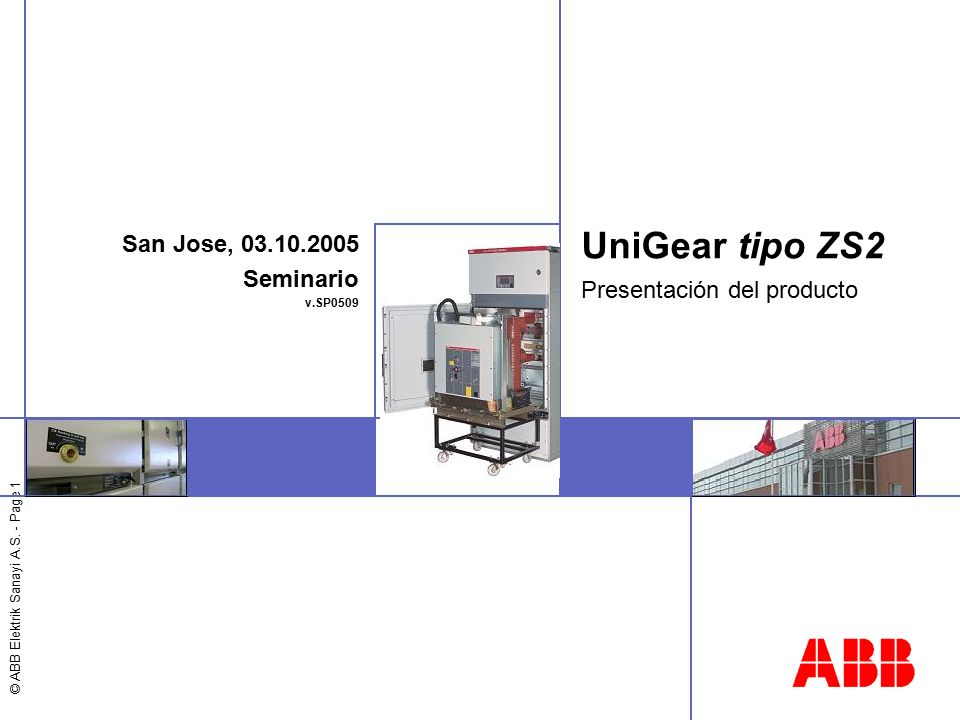

1 UniGear tipo ZS2 Presentación del producto
San Jose, Seminario v.SP0509

2 UniGear tipo ZS2 Celal Sendil Product & Marketing Manager
ABB Elektrik Sanayi A.S.

3 Fábrica de UniGear tipo ZS2
Localizada en Estambul, Turquía Fábrica con responsabilidad global (GFFF) del producto UniGear tipo ZS2 con diseño propio electronico/mecanico, fabricación e instalaciones de (R&D) Investigacion y Desarrollo Facilidad de producción de 6500 sqm fabricación de acero del CNC fabricación de cobre facilidad de capa del polvo Ensamblado y test Certificacion ISO 9001 Y ISO 14001 Capacidad de Entrega anual de 2000 celdas por año

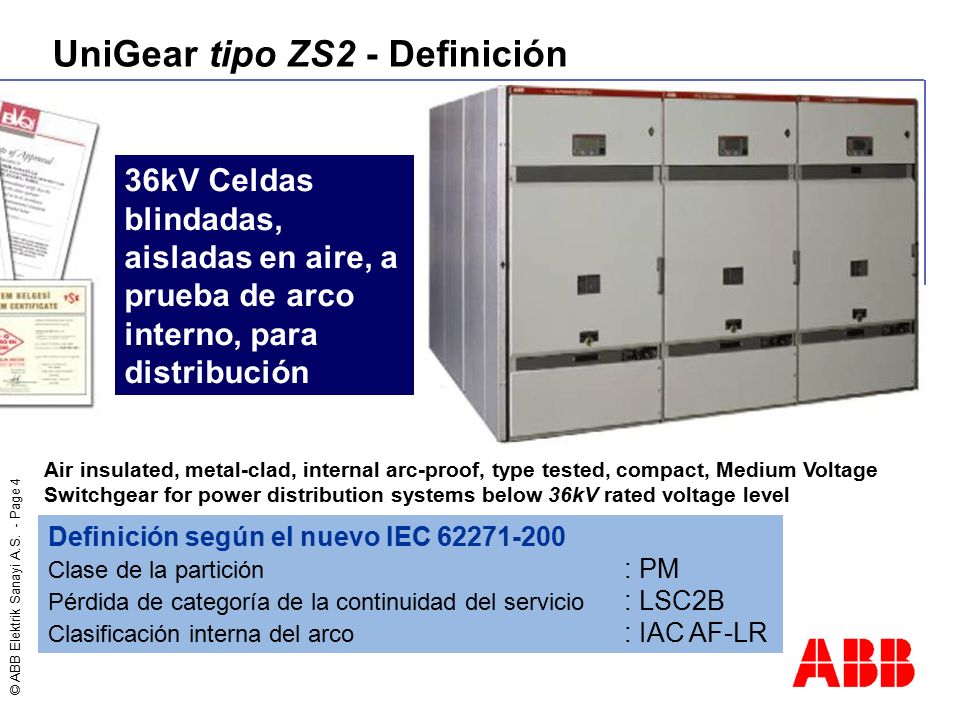

4 UniGear tipo ZS2 - Definición
36kV Celdas blindadas, aisladas en aire, a prueba de arco interno, para distribución Air insulated, metal-clad, internal arc-proof, type tested, compact, Medium Voltage Switchgear for power distribution systems below 36kV rated voltage level Definition Definición según el nuevo IEC Clase de la partición : PM Pérdida de categoría de la continuidad del servicio : LSC2B Clasificación interna del arco : IAC AF-LR

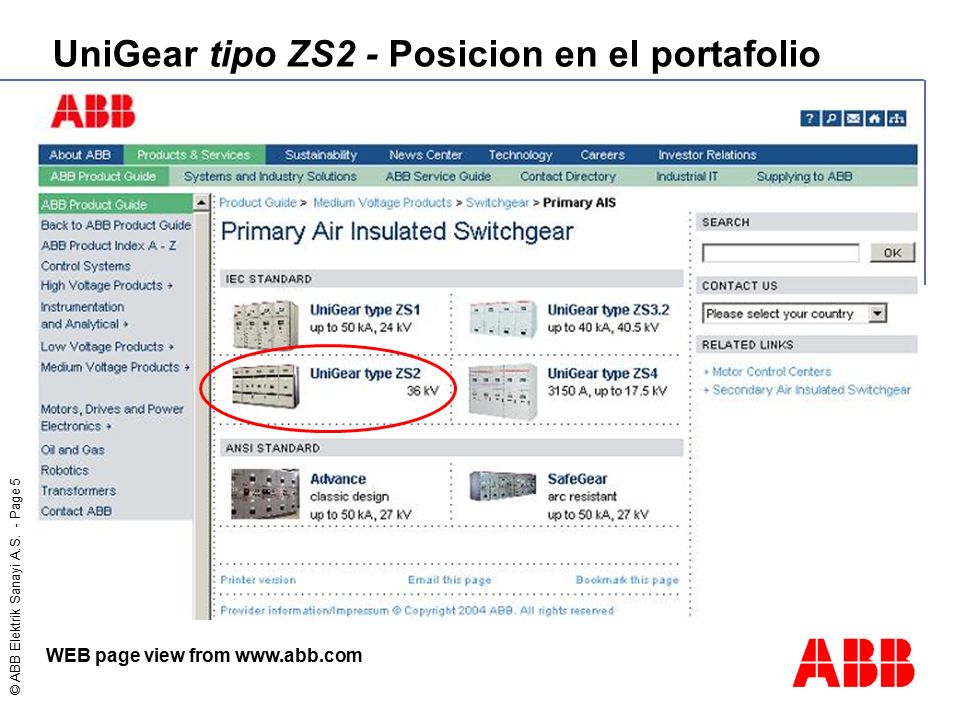

5 WEB page view from www.abb.com
UniGear tipo ZS2 - Posicion en el portafolio Definition WEB page view from

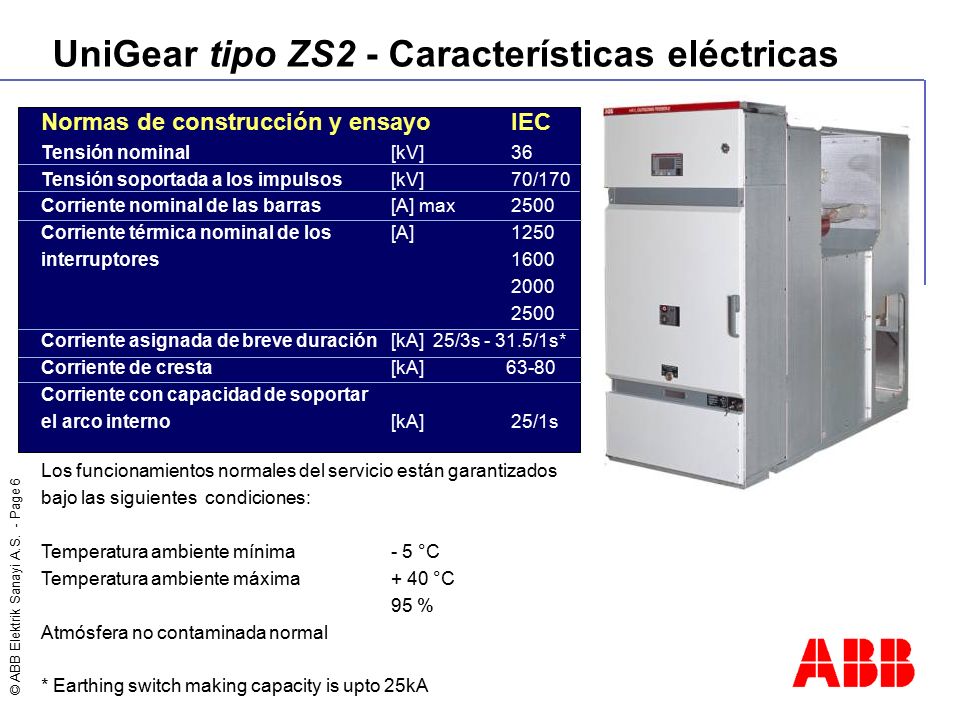

6 UniGear tipo ZS2 - Características eléctricas
Normas de construcción y ensayo IEC Tensión nominal [kV] 36 Tensión soportada a los impulsos [kV] 70/170 Corriente nominal de las barras [A] max 2500 Corriente térmica nominal de los [A] 1250 interruptores 1600 2000 2500 Corriente asignada de breve duración [kA] 25/3s /1s* Corriente de cresta [kA] Corriente con capacidad de soportar el arco interno [kA] 25/1s Los funcionamientos normales del servicio están garantizados bajo las siguientes condiciones: Temperatura ambiente mínima - 5 °C Temperatura ambiente máxima °C 95 % Atmósfera no contaminada normal * Earthing switch making capacity is upto 25kA UniSafe 36 can be used in 36kV distribution systems where rated current is upto 2500A at 25kA short time withstand current. As a result of continious development activities, product has recently been upgraded to 31.5kA short time withstand current. These electrical characteristics satisfy the requirements of the most demandıng applications.

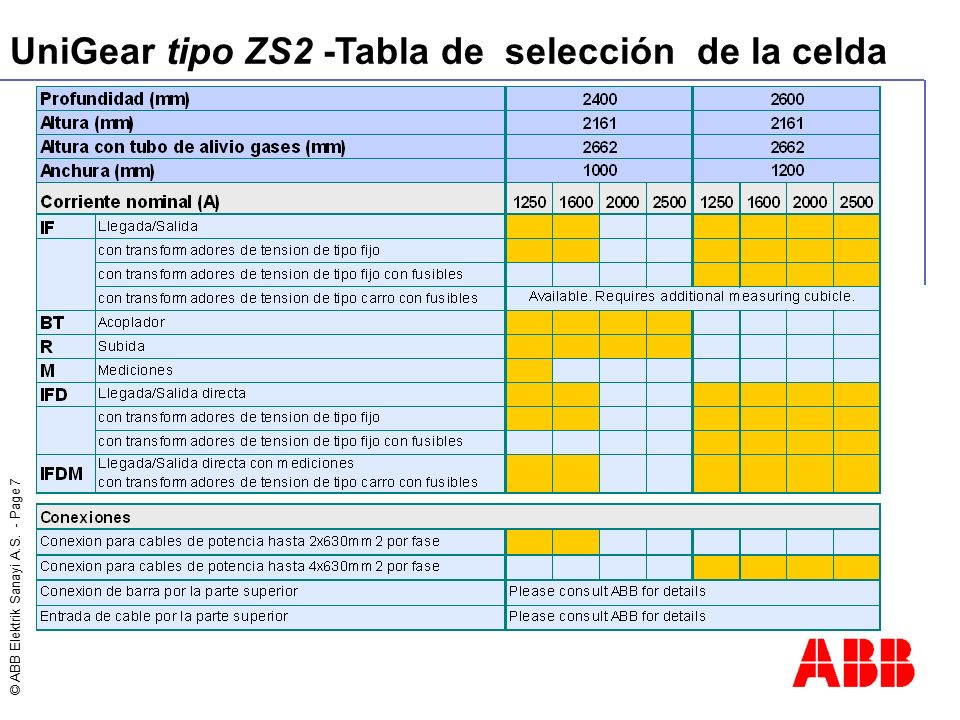

7 UniGear tipo ZS2 -Tabla de selección de la celda

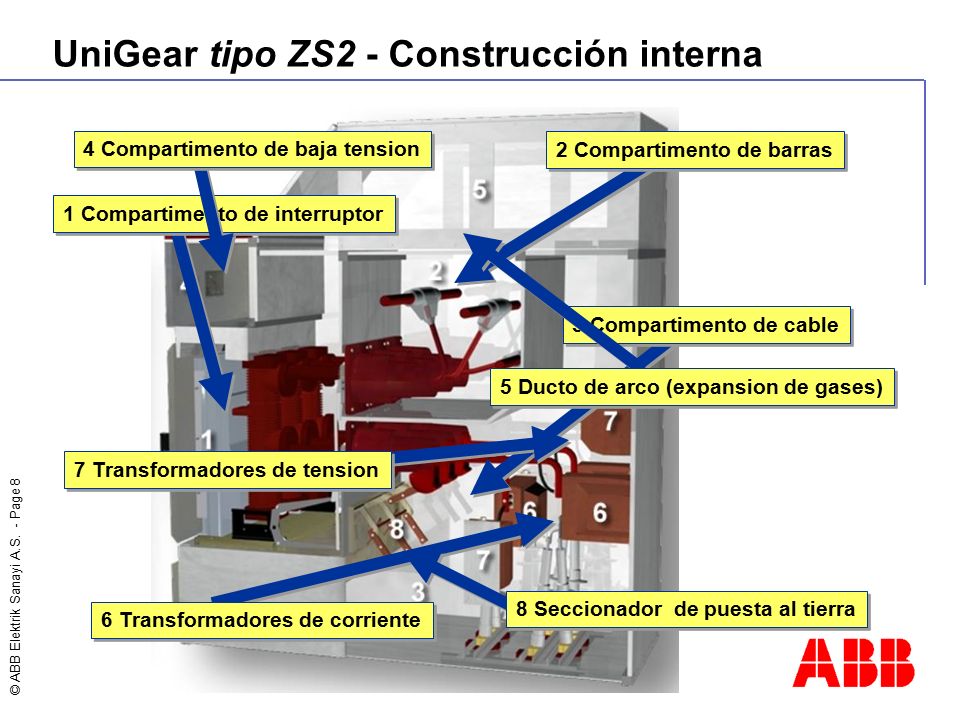

8 UniGear tipo ZS2 - Construcción interna
4 Compartimento de baja tension 2 Compartimento de barras 1 Compartimento de interruptor 5 Ducto de arco (expansion de gases) 3 Compartimento de cable 7 Transformadores de tension Single busbar system 6 Transformadores de corriente 8 Seccionador de puesta al tierra

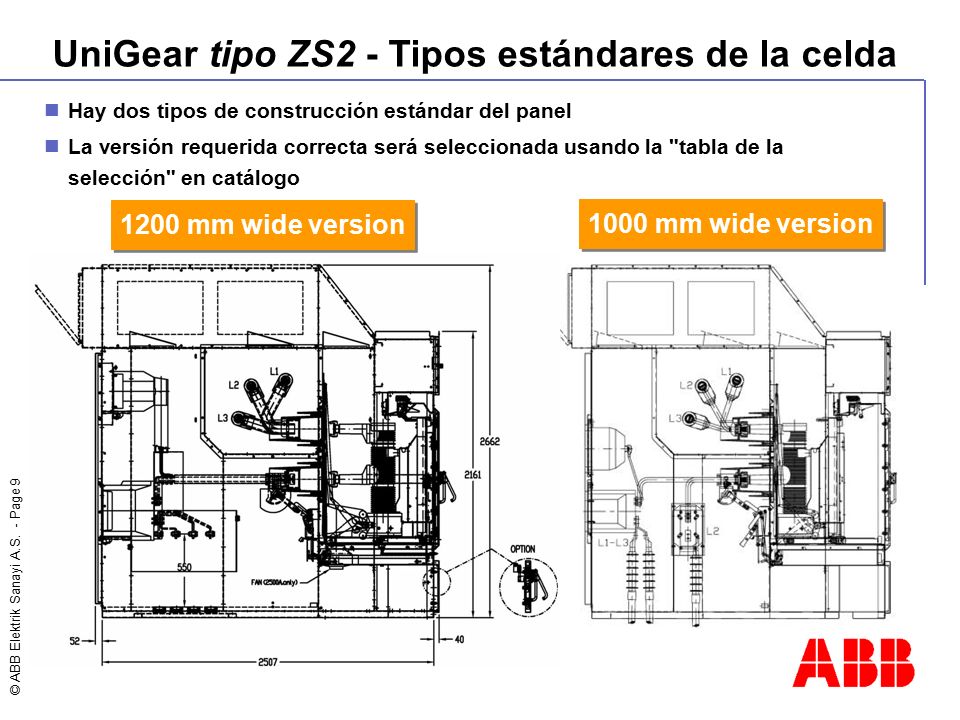

9 UniGear tipo ZS2 - Tipos estándares de la celda
Hay dos tipos de construcción estándar del panel La versión requerida correcta será seleccionada usando la "tabla de la selección" en catálogo 1200 mm wide version 1000 mm wide version

10 UniGear tipo ZS2 - Tipos estándares de la celda
Duplex version Typical DIF (Incoming/outgoing feeder) panel sectional drawing Width : 1000 mm Depth : 3820 mm Height : 2161 mm (2662 mm with gus duct)

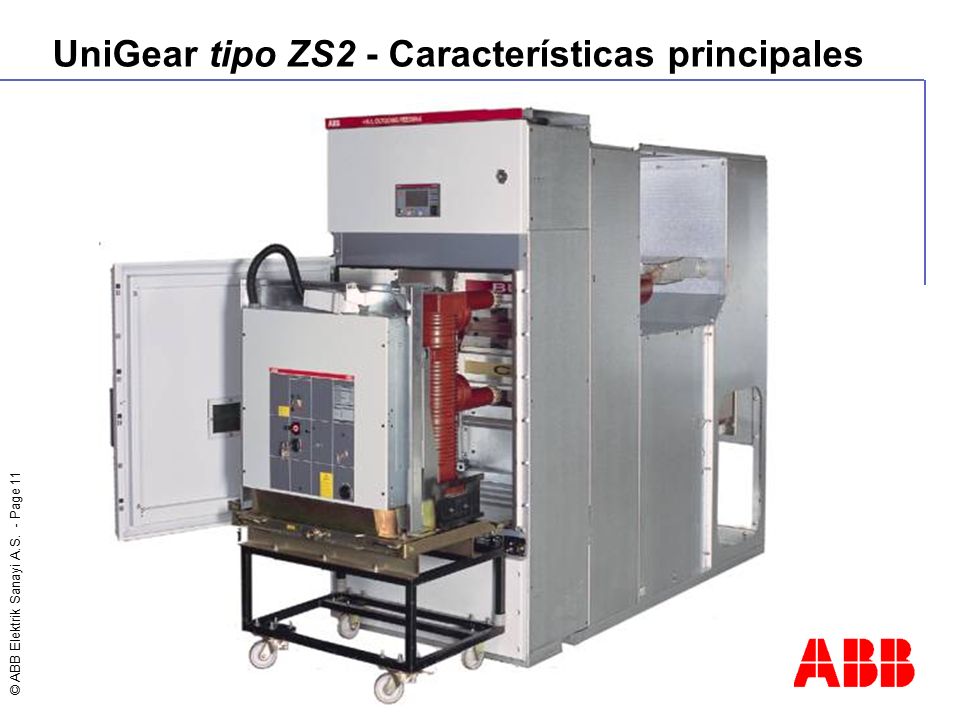

11 UniGear tipo ZS2 - Características principales
The panel is fully type tested according to IEC standards including Internal arc test which ensures the operational safety of the overall system. The panel is one of the most compact AIS in the world which also offers outstanding space savings with optional wall-standing solution.

12 UniGear tipo ZS2 - Características principales

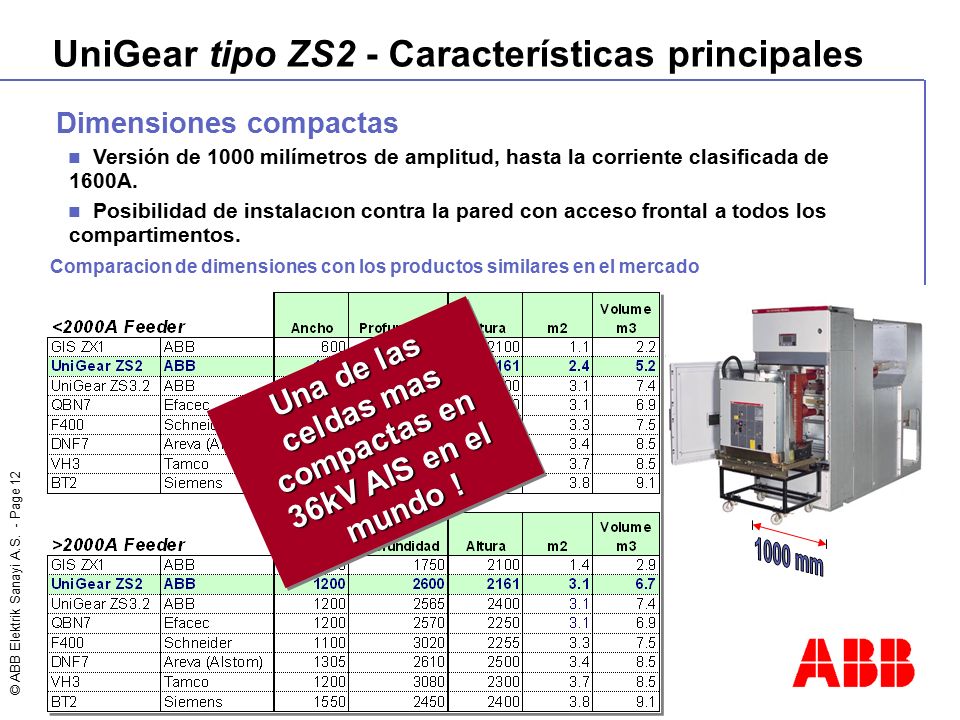

Dimensiones compactas Versión de 1000 milímetros de amplitud, hasta la corriente clasificada de 1600A. Posibilidad de instalacıon contra la pared con acceso frontal a todos los compartimentos. Comparacion de dimensiones con los productos similares en el mercado 1000 mm Una de las celdas mas compactas en 36kV AIS en el mundo ! The panel is fully type tested according to IEC standards including Internal arc test which ensures the operational safety of the overall system. The panel is one of the most compact AIS in the world which also offers outstanding space savings with optional wall-standing solution.

13 UniGear tipo ZS2 - Características principales
Continuidad de seguridad máxima del servicio! Diseño del Metal Clad Compartimientos separados y segregados con particiones metálicas conectadas a tierra Single busbar system

14 UniGear tipo ZS2 - Características principales

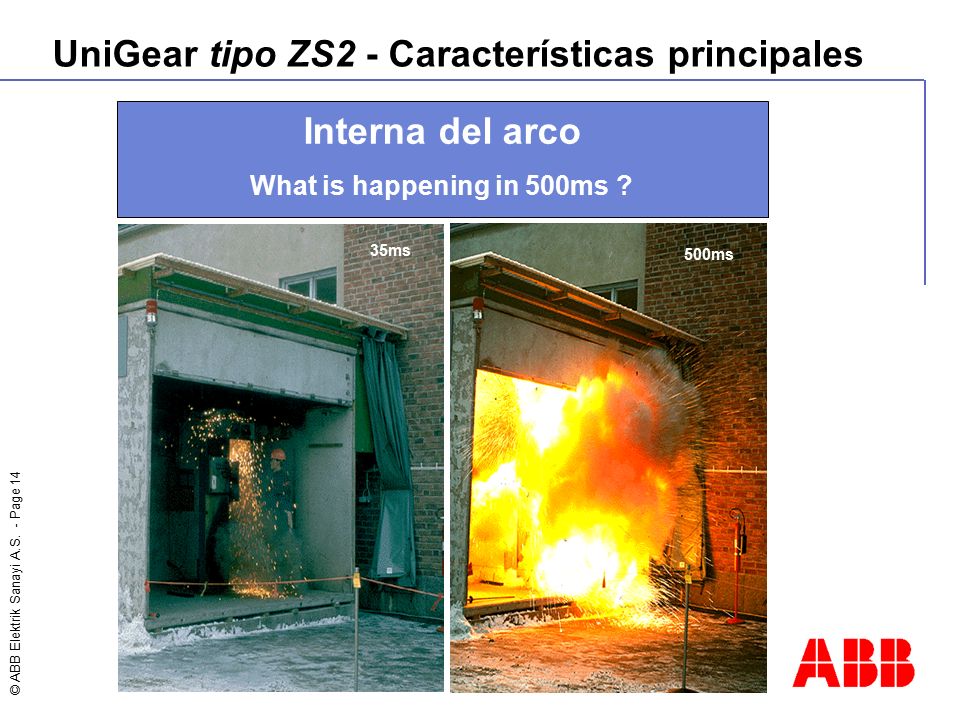

Interna del arco What is happening in 500ms ? 35ms 500ms

15 UniGear tipo ZS2 - Características principales

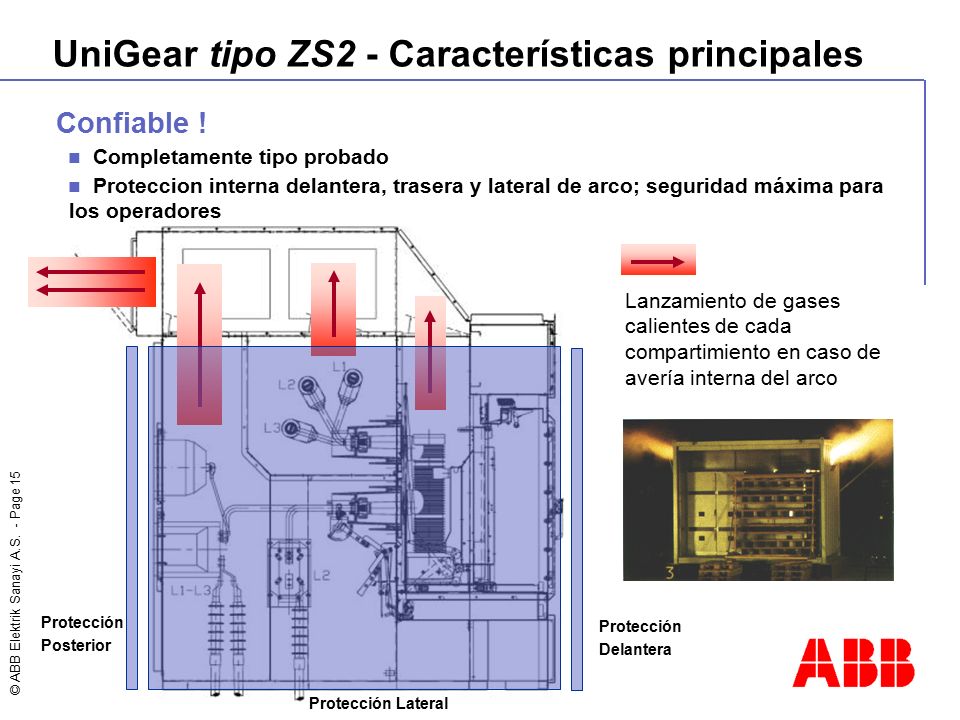

Confiable ! Completamente tipo probado Proteccion interna delantera, trasera y lateral de arco; seguridad máxima para los operadores Lanzamiento de gases calientes de cada compartimiento en caso de avería interna del arco Single busbar system Protección Posterior Protección Delantera Protección Lateral

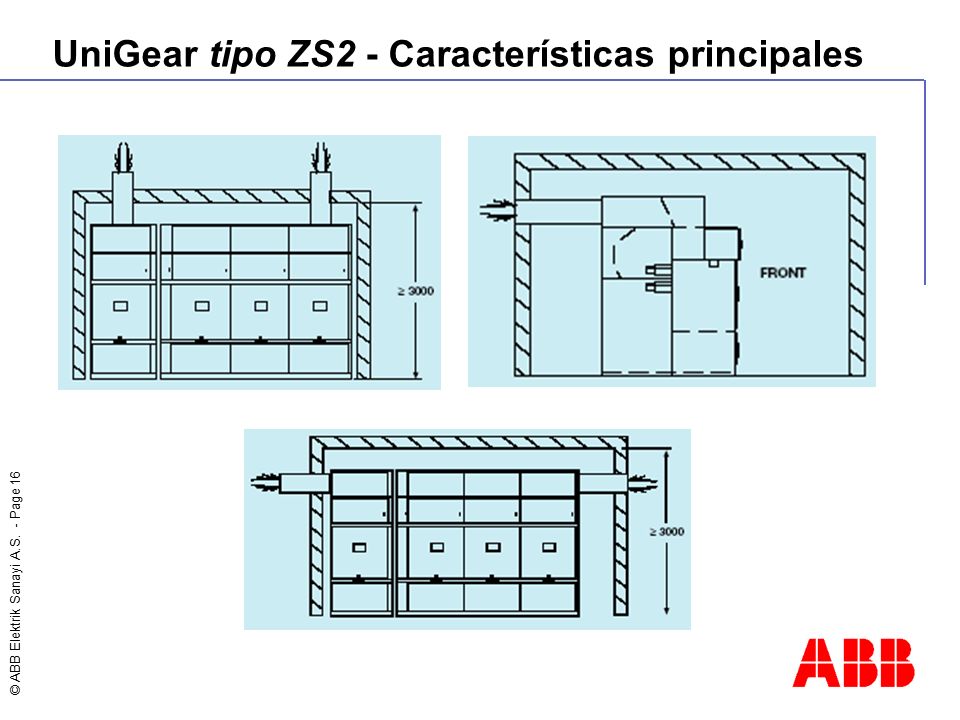

16 UniGear tipo ZS2 - Características principales

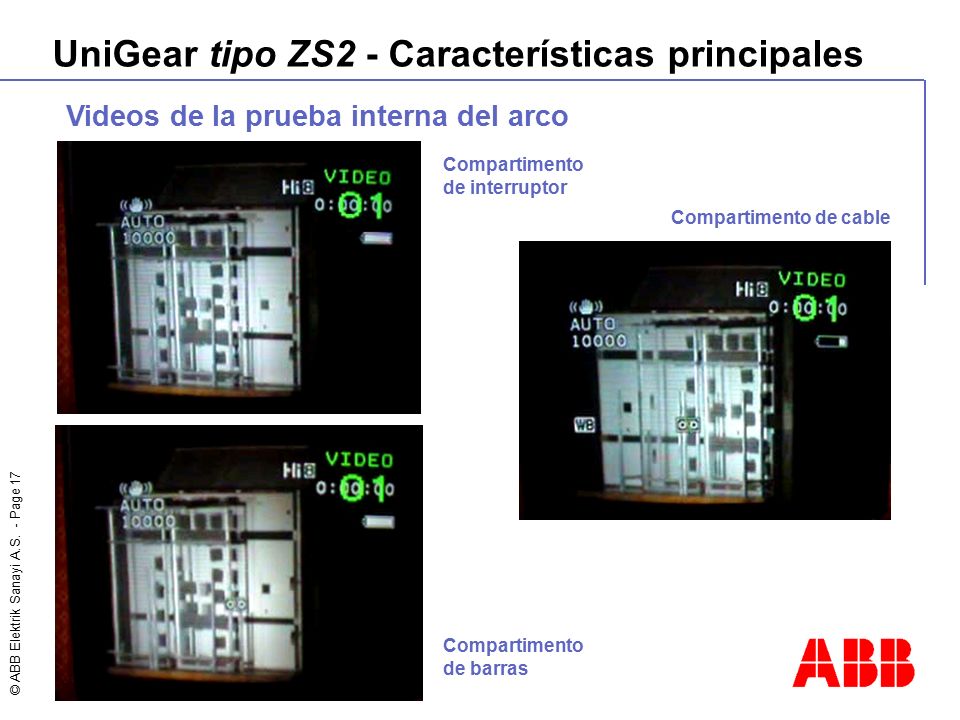

17 Videos de la prueba interna del arco
UniGear tipo ZS2 - Características principales Videos de la prueba interna del arco Compartimento de interruptor Compartimento de cable Single busbar system Compartimento de barras

18 UniGear tipo ZS2 - Características principales

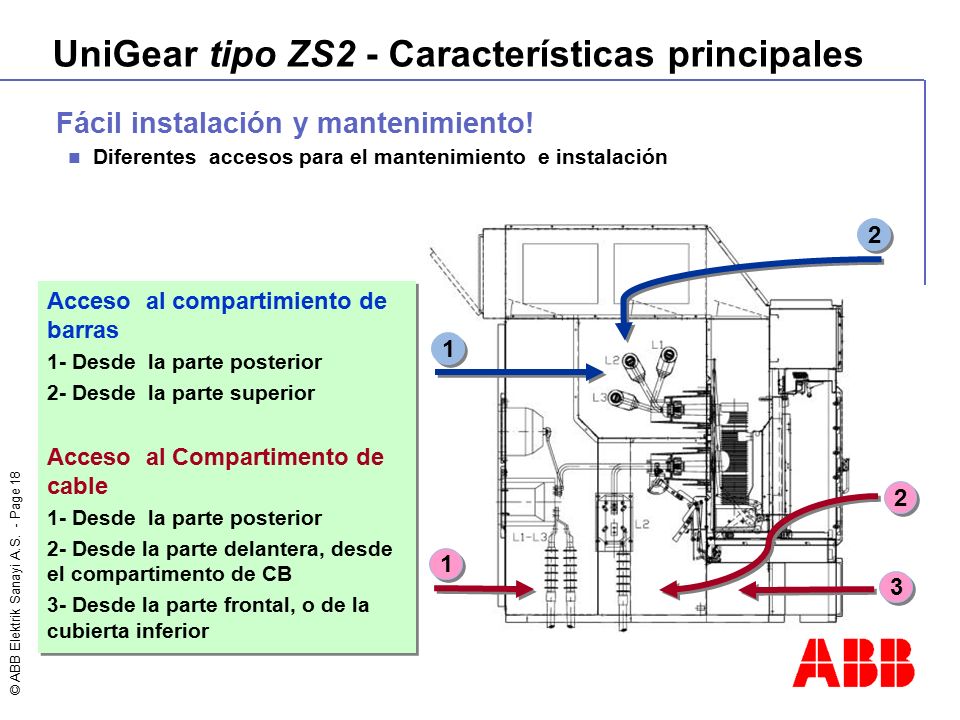

Fácil instalación y mantenimiento! Diferentes accesos para el mantenimiento e instalación 2 Acceso al compartimiento de barras 1- Desde la parte posterior 2- Desde la parte superior Acceso al Compartimento de cable 2- Desde la parte delantera, desde el compartimento de CB 3- Desde la parte frontal, o de la cubierta inferior 1 2 Single busbar system 1 3

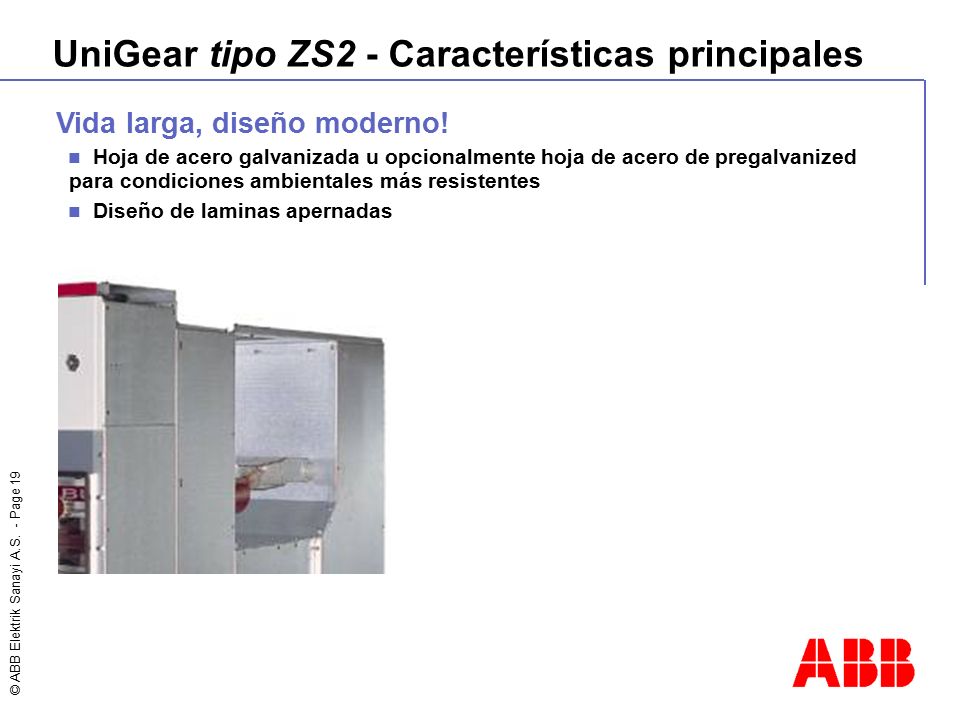

19 UniGear tipo ZS2 - Características principales
Vida larga, diseño moderno! Hoja de acero galvanizada u opcionalmente hoja de acero de pregalvanized para condiciones ambientales más resistentes Diseño de laminas apernadas The panel is fully type tested according to IEC standards including Internal arc test which ensures the operational safety of the overall system. The panel is one of the most compact AIS in the world which also offers outstanding space savings with optional wall-standing solution.

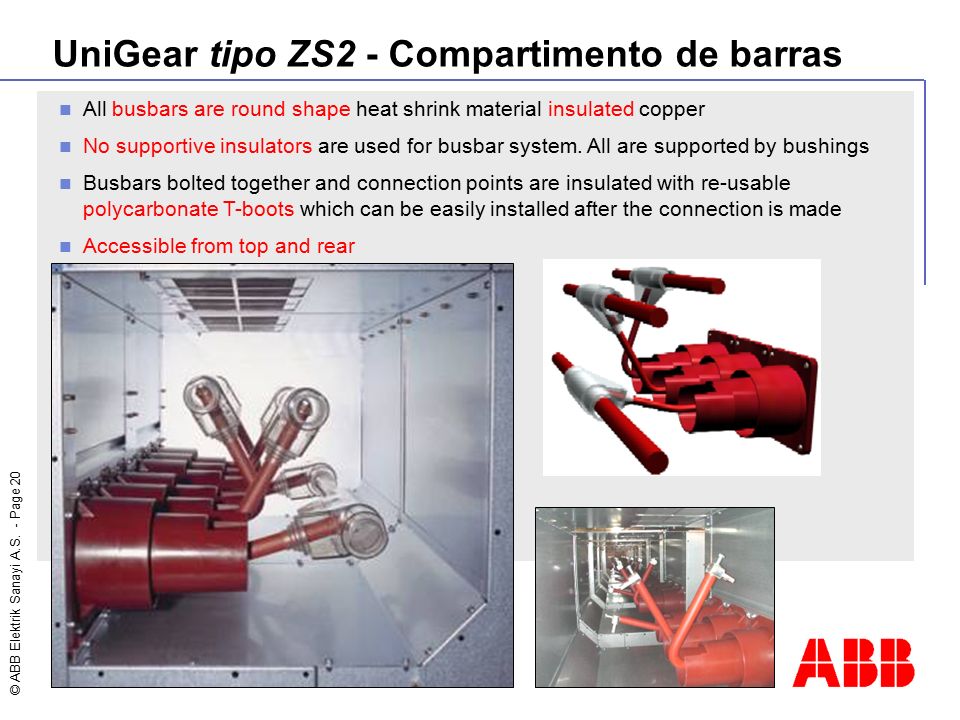

20 UniGear tipo ZS2 - Compartimento de barras
All busbars are round shape heat shrink material insulated copper No supportive insulators are used for busbar system. All are supported by bushings Busbars bolted together and connection points are insulated with re-usable polycarbonate T-boots which can be easily installed after the connection is made Accessible from top and rear Single busbar system

21 UniGear tipo ZS2 - Compartimento de cable
Tubular insulated busbars Cable connection points do not require any insulation. Distance between phases and phase to earth are standard 36kV air insulation distance Designed for standard AIS cable terminations. No need for special kits. Single or three core cable connection possibility upto 4 x 630 mm2 Accessible from front , rear and sides* * Solution innovada! Durante las primeras instalaciones en el campo, la conexión de cables puede ser hecha fácilmente por el lado derecho Single busbar system

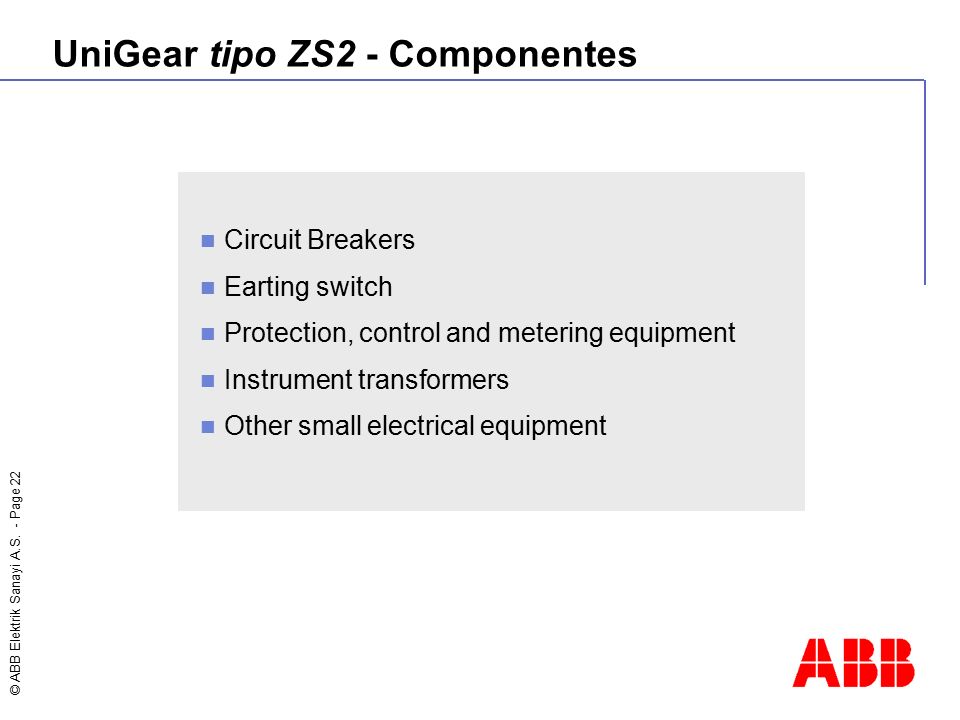

22 UniGear tipo ZS2 - Componentes
Circuit Breakers Earting switch Protection, control and metering equipment Instrument transformers Other small electrical equipment Single busbar system

23 Polo sellado de por vida !
UniGear tipo ZS2 - Componentes Interruptores en SF6 HD4 Serie SF6 común para la División de M.T. de ABB Utilización de la tecnología más avanzada de corte en SF6 Técnica de extinción extremadamente suave Polos sellados de por vida Dispositivo de señalización de presión de gas, bajo demanda Construcción simple y fiable Reducción del número y tipo de repuestos Un único mando para toda la serie Gama completa de accesorios de fácil colocación Polo sellado de por vida ! La primera serie de M.T. basada en las probadas ven- tajas de la “auto-compresión” de SF6 en los ya conoci-dos interruptores automáticos de A.T., ensayados y usados en la mayoría de paises industrializados.

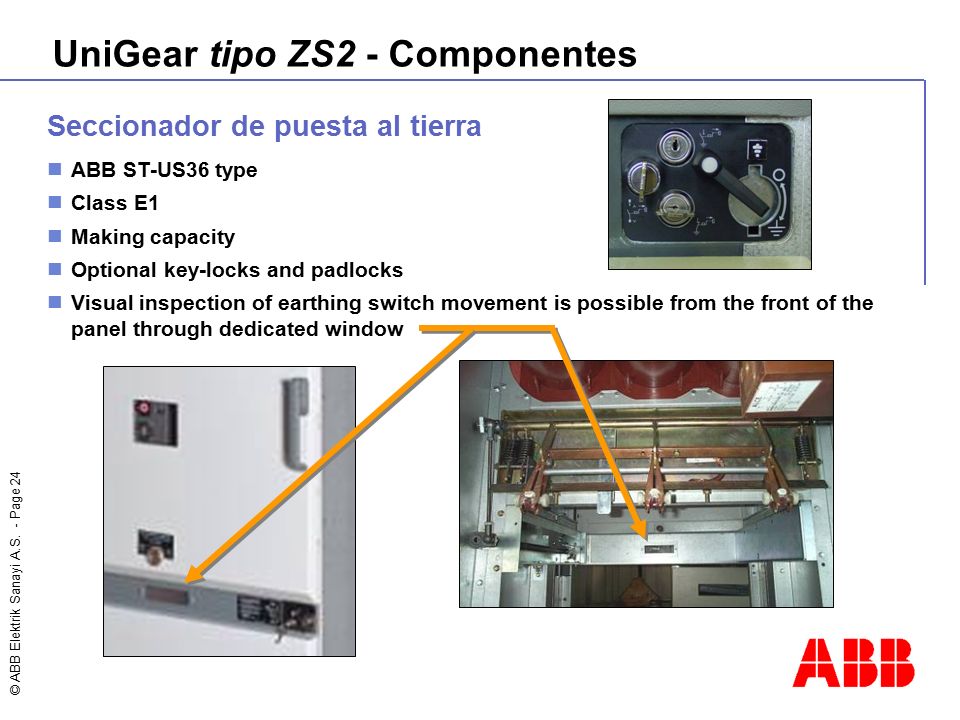

24 UniGear tipo ZS2 - Componentes
Seccionador de puesta al tierra ABB ST-US36 type Class E1 Making capacity Optional key-locks and padlocks Visual inspection of earthing switch movement is possible from the front of the panel through dedicated window Main components are Withdrawable Circuit breaker, ABB’s HD4 SF6 gas insulated CB Current transformers, block or cable core type Voltage transformers, withdrawable, fixed, fused or unfused types Earthing switch with make capacity

25 UniGear tipo ZS2 - Componentes
Transformadores de corriente Transformadores de tension No special transformer design is needed CTs are block type, dimensions are according to DIN standards Core CTs can be applicable Withdrawable of fixed type VTs Primary fused or non-fused Main components are Withdrawable Circuit breaker, ABB’s HD4 SF6 gas insulated CB Current transformers, block or cable core type Voltage transformers, withdrawable, fixed, fused or unfused types Earthing switch with make capacity

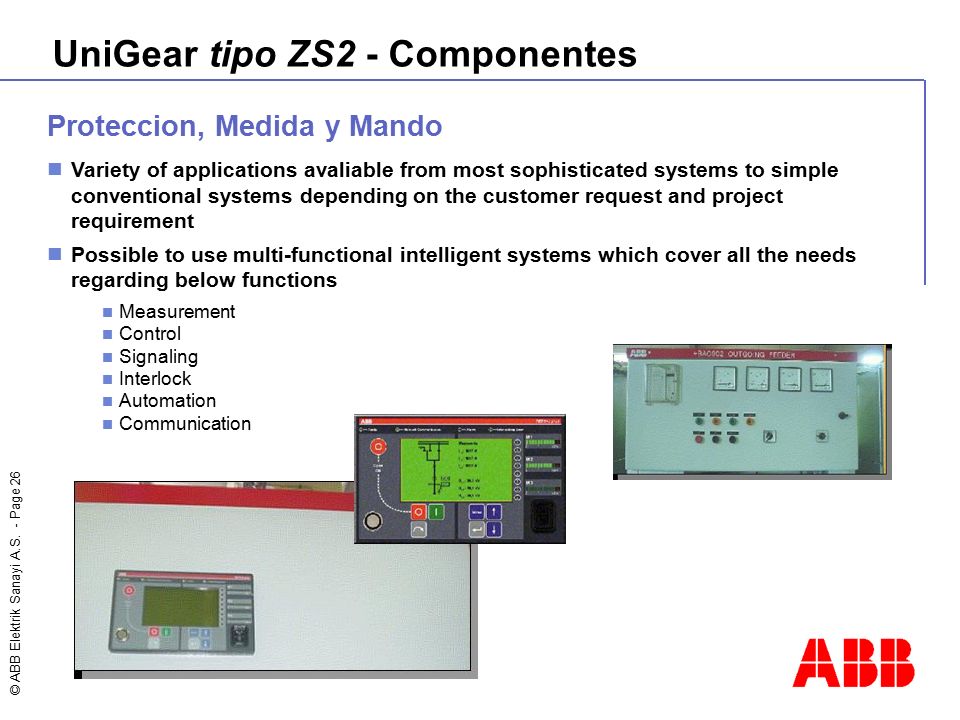

26 UniGear tipo ZS2 - Componentes
Proteccion, Medida y Mando Variety of applications avaliable from most sophisticated systems to simple conventional systems depending on the customer request and project requirement Possible to use multi-functional intelligent systems which cover all the needs regarding below functions Measurement Control Signaling Interlock Automation Communication Low voltage compartment can be either equipped with the multifunctional control,measuring and protection relay, ABB’s REF 542P or conventional devices such as individual protection relays, ammeters, voltmeters, buttons, lamps, switches,etc.

27 UniGear tipo ZS2 - Configuraciones de la celda
Aplicaciones con Simple/Unico Barra IF Llegada/Salida BT Acoplador R Subida M Mediciones IFD Llegada/Salida Directa IFDM Llegada/Salida Directa con Mediciones Aplicaciones con Doble Barras DIF Duplex Llegada/Salida DIFD Duplex Llegada/Salida Directa DBT Duplex Acoplador y Subida DM Duplex Mediciones

28 UniGear tipo ZS2 - Tipos estándares de la celda

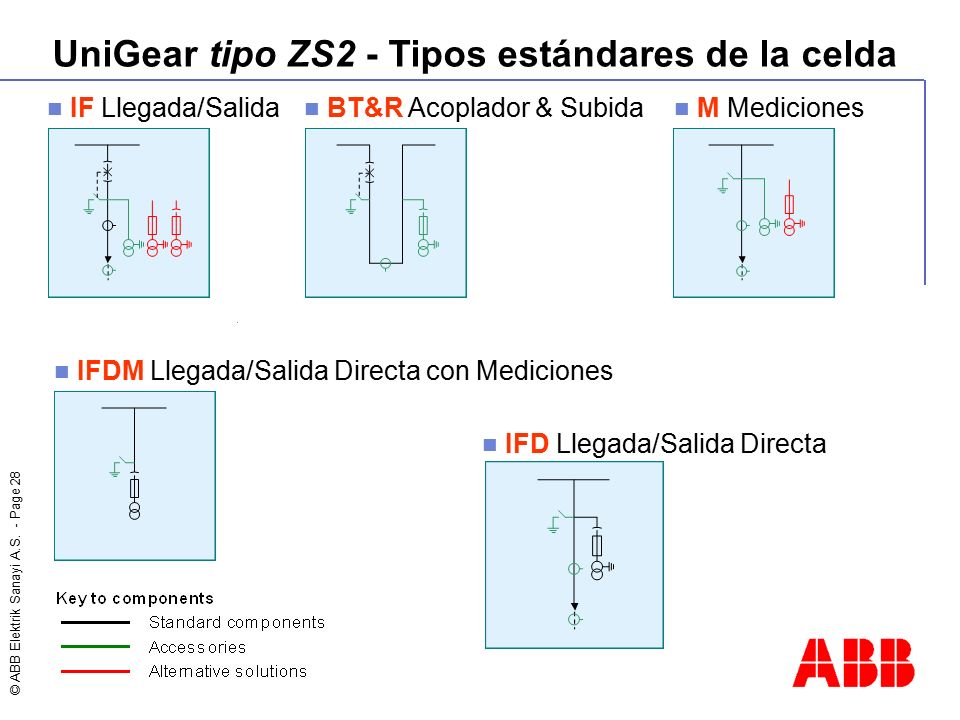

IF Llegada/Salida BT&R Acoplador & Subida M Mediciones IFDM Llegada/Salida Directa con Mediciones IFD Llegada/Salida Directa

29 Barra superior entrante Conexión de cable superior

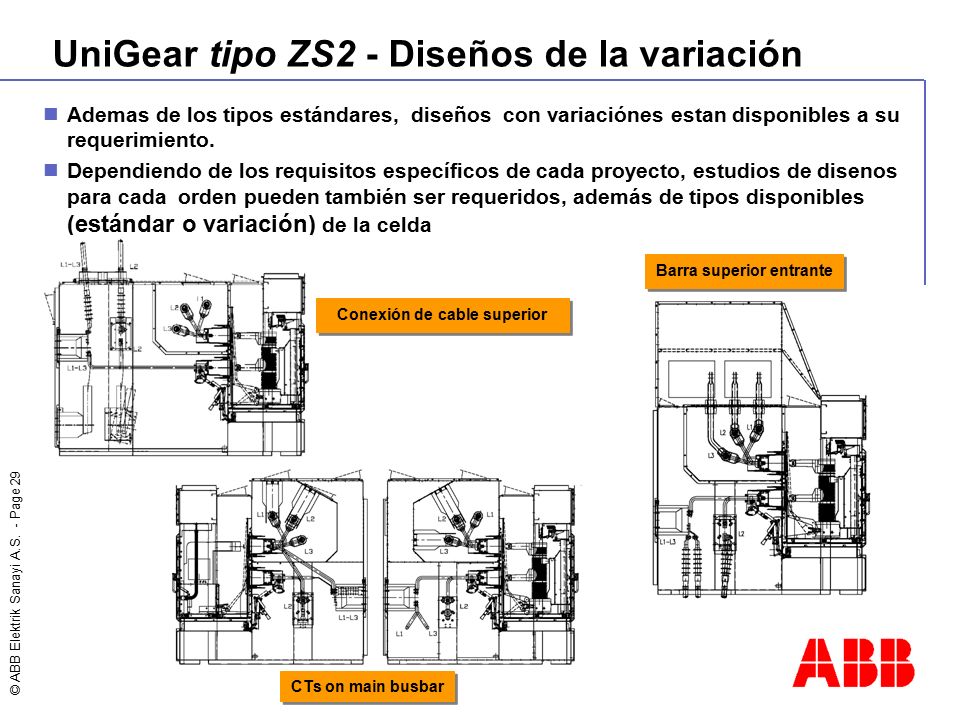

UniGear tipo ZS2 - Diseños de la variación Ademas de los tipos estándares, diseños con variaciónes estan disponibles a su requerimiento. Dependiendo de los requisitos específicos de cada proyecto, estudios de disenos para cada orden pueden también ser requeridos, además de tipos disponibles (estándar o variación) de la celda Barra superior entrante Conexión de cable superior CTs on main busbar

30 UniGear tipo ZS2 - Tipos estándares de la celda

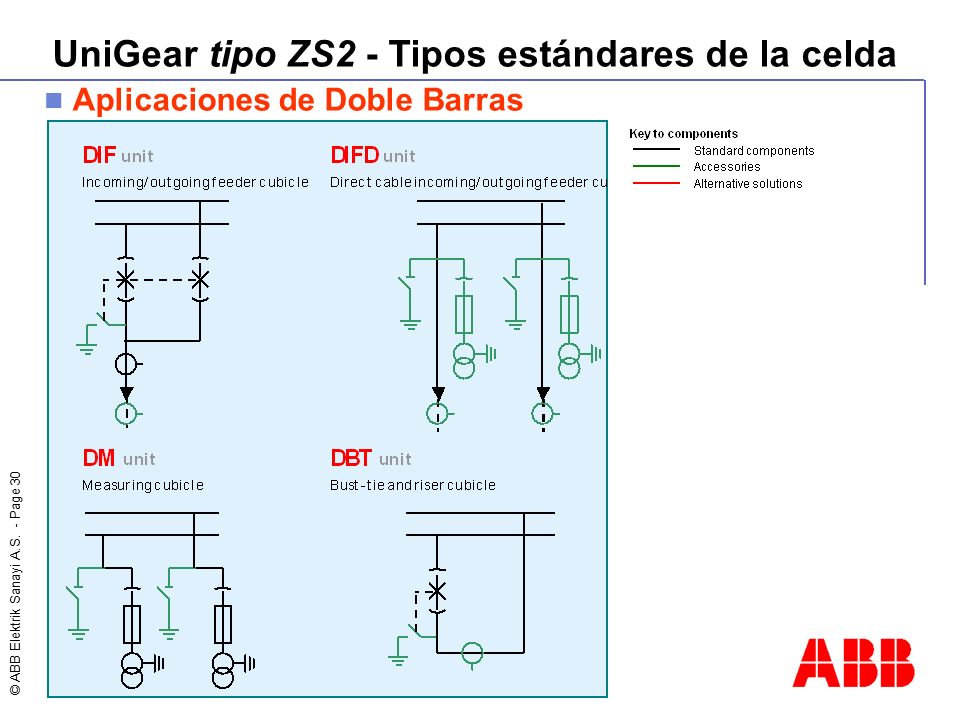

Aplicaciones de Doble Barras

31 En 44 paises UniGear tipo ZS2 - Referencias en el mundo Iceland Italy
Portugal Russia Spain Sweden Turkey Turkmenistan Serbia Algeria Angola Burkino Faso Equatorial Guinea Mali Mozambique Niger Nigeria Senegal Seychelles South Africa Sudan Tanzania Yemen Australia Fiji Indonesia Malaysia New Zealand Phillipines Sri Lanka Thailand Vietnam En 44 paises Argentina Brazil Colombia Uruguay Egypt Iran Iraq Jordan Libya Qatar Saudi Arabia United Arab Emirates Unisafe 36 is currently installed and under operation in 35 countries all over the world. Manufacturing, assembly and testing is done by ABB’s dedicated state-of-the-art manufacturing facility in Turkey.
