Presentación del tema: "© PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015. Circuitos RC."— Transcripción de la presentación:

1 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015

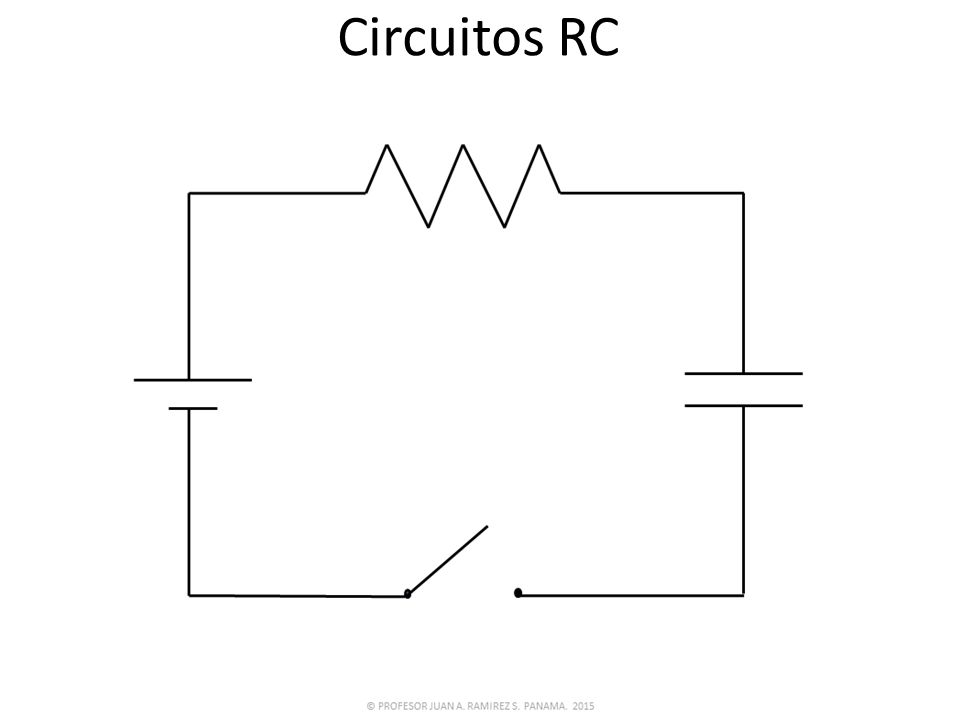

2 Circuitos RC

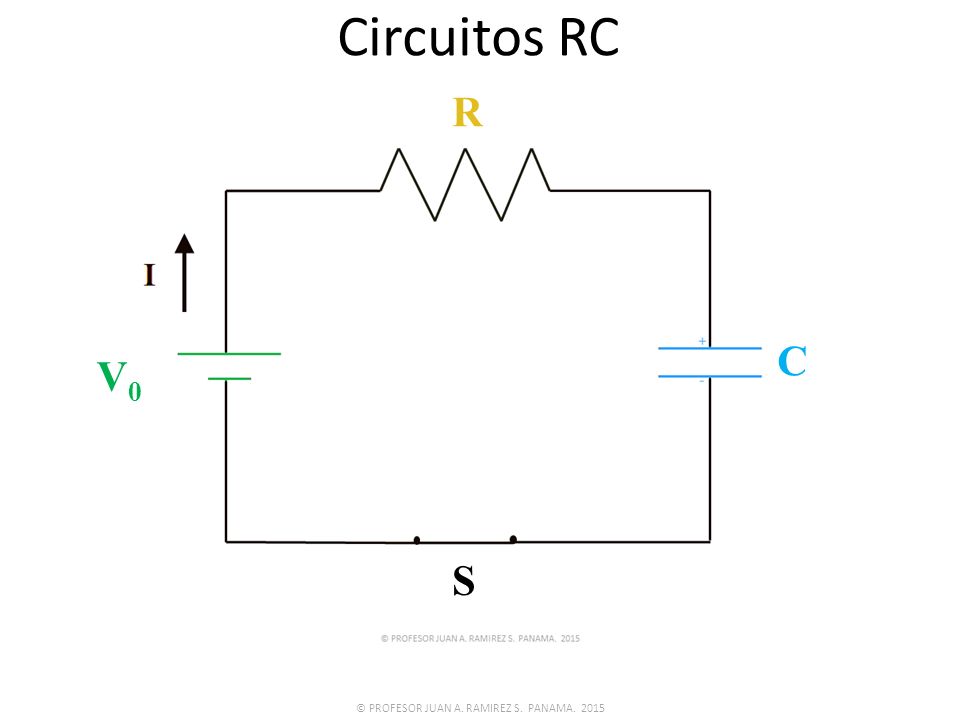

3 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015 Circuitos RC V0V0 R C S

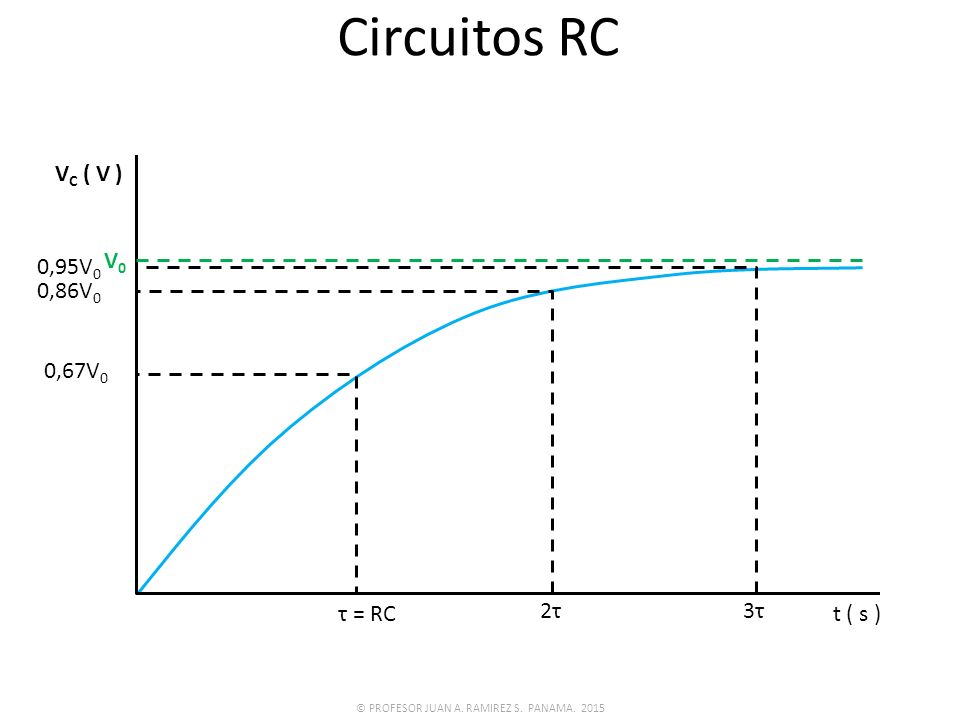

4 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015 Circuitos RC t ( s ) V C ( V ) V0V0 0,67V 0 0,86V 0 0,95V 0 τ = RC 2τ2τ3τ3τ

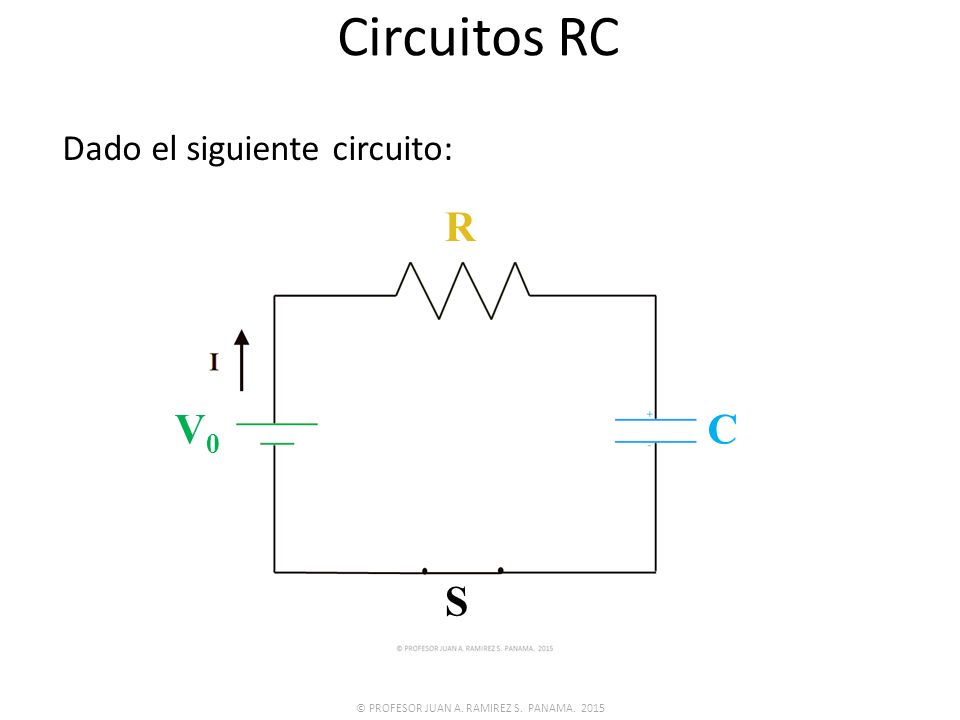

5 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015 Circuitos RC Dado el siguiente circuito: V0V0 R C S

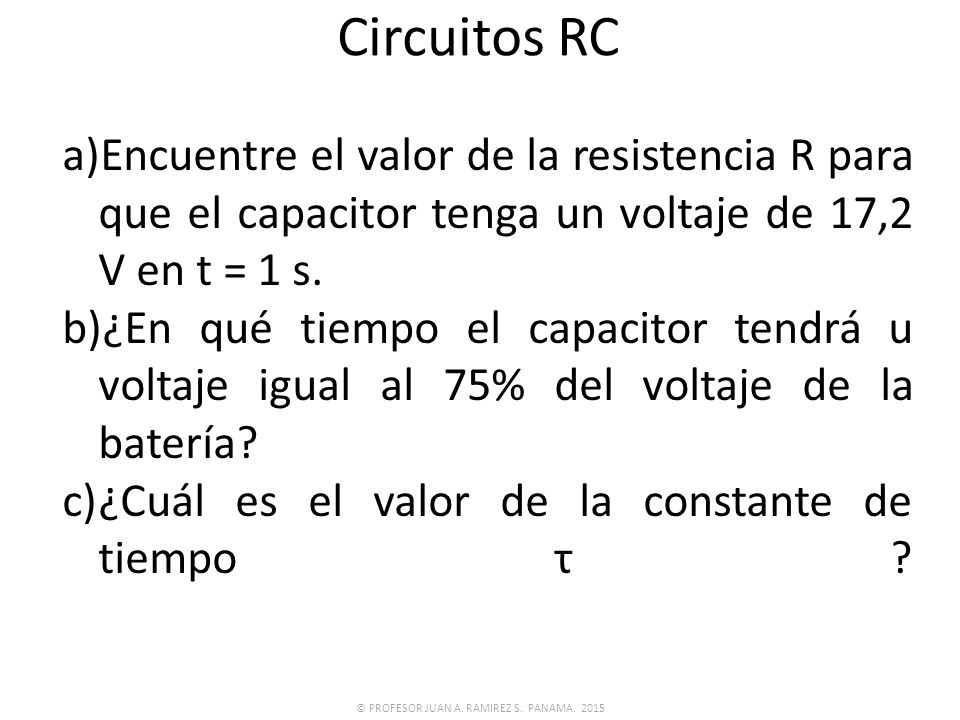

6 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015 Circuitos RC a)Encuentre el valor de la resistencia R para que el capacitor tenga un voltaje de 17,2 V en t = 1 s. b)¿En qué tiempo el capacitor tendrá u voltaje igual al 75% del voltaje de la batería? c)¿Cuál es el valor de la constante de tiempo τ ?

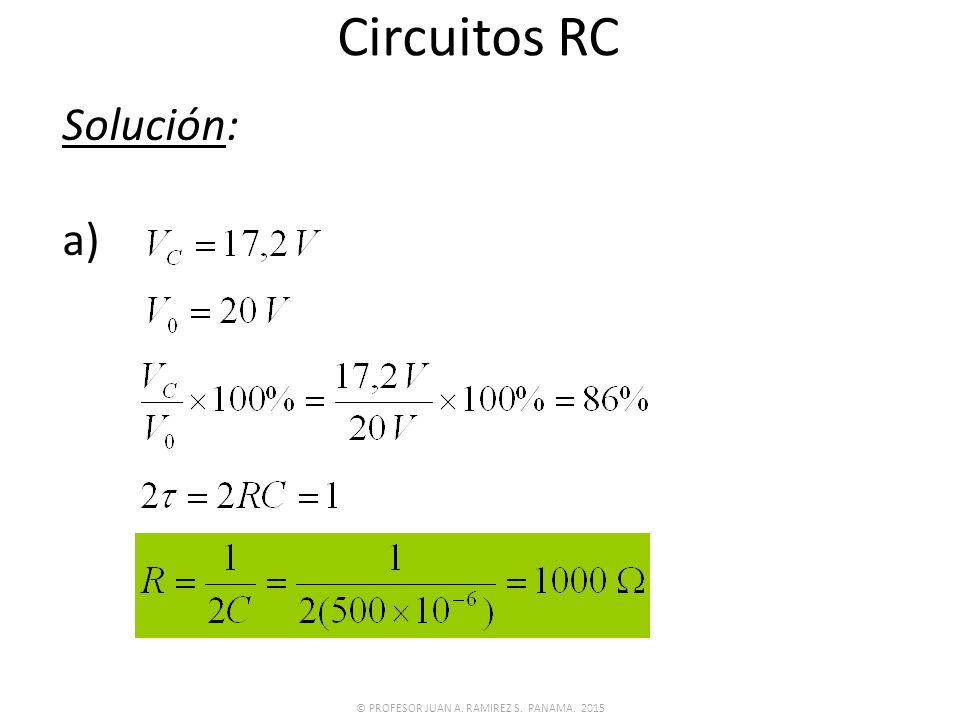

7 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015 Circuitos RC Solución: a)

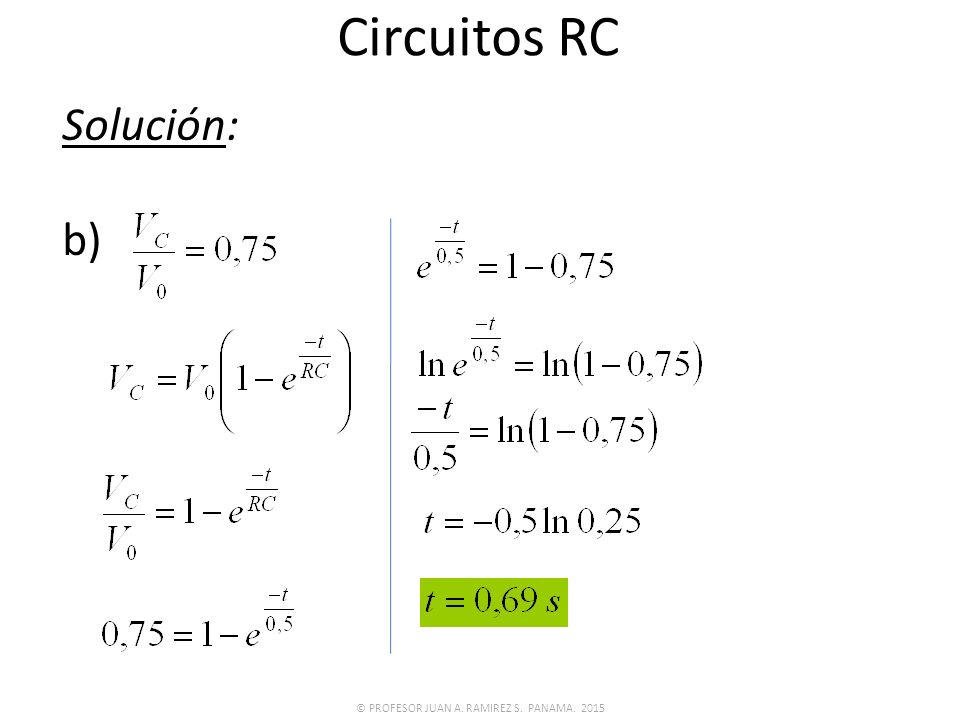

8 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015 Circuitos RC Solución: b)

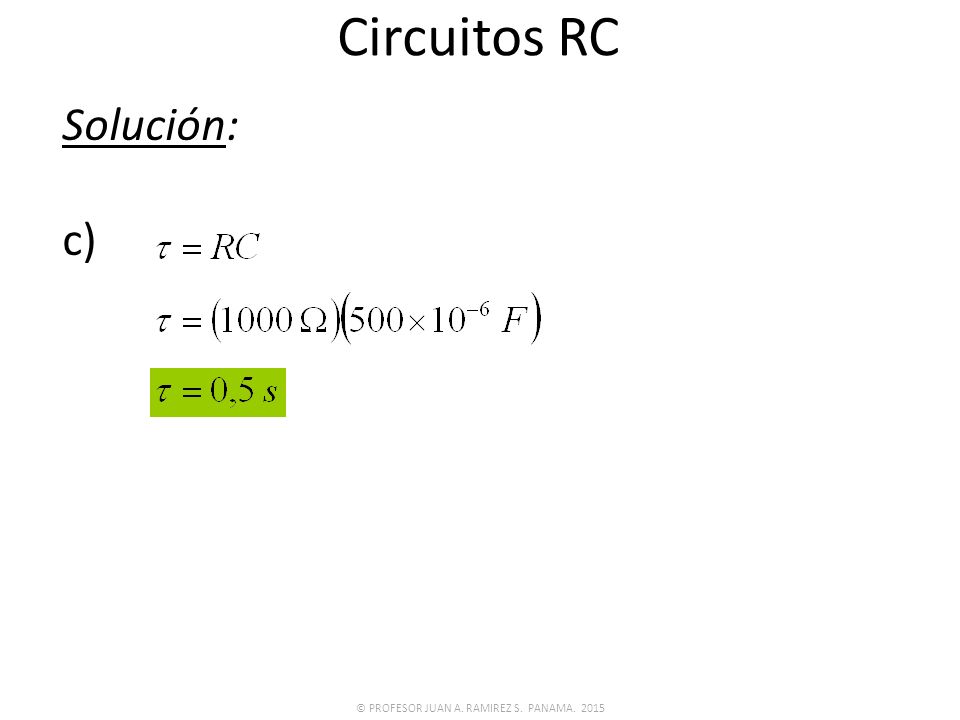

9 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015 Circuitos RC Solución: c)

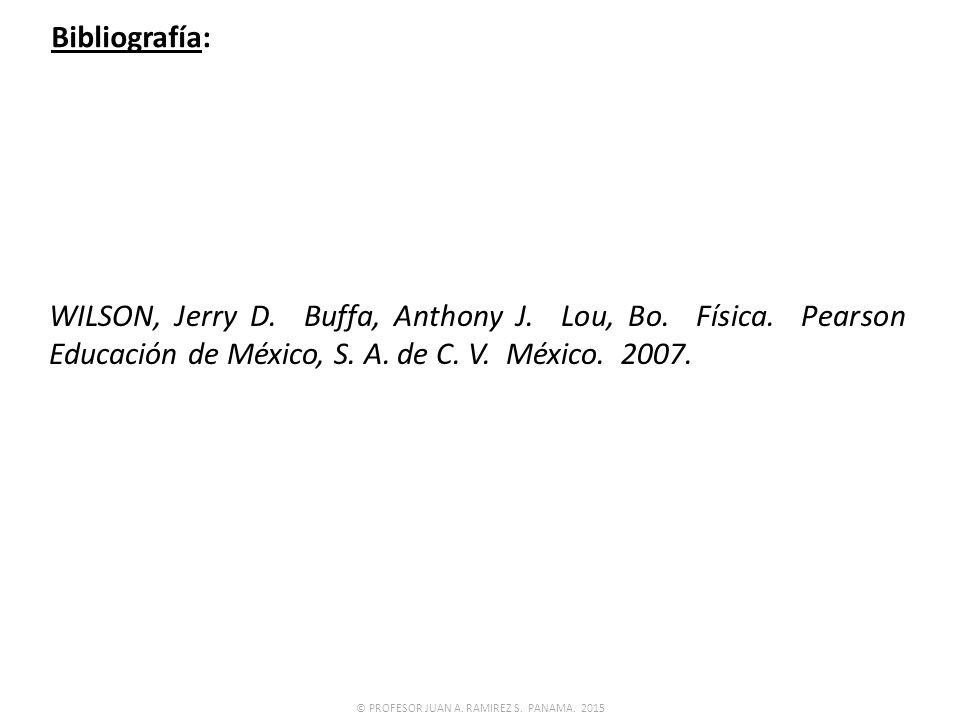

10 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015 Bibliografía: WILSON, Jerry D. Buffa, Anthony J. Lou, Bo. Física. Pearson Educación de México, S. A. de C. V. México. 2007.
