Física para ingeniería y ciencias Volumen 1
Hans C. Ohanian John T. Markett
2
Movimiento, fuerza y energía
Parte 1 Movimiento, fuerza y energía 2
3
Capítulo 7 Trabajo y energía
4
Trabajo Trabajo realizado por una fuerza constante
5
Trabajo Trabajo al empujar un automóvil por un camino con una fuerza horizontal F
6

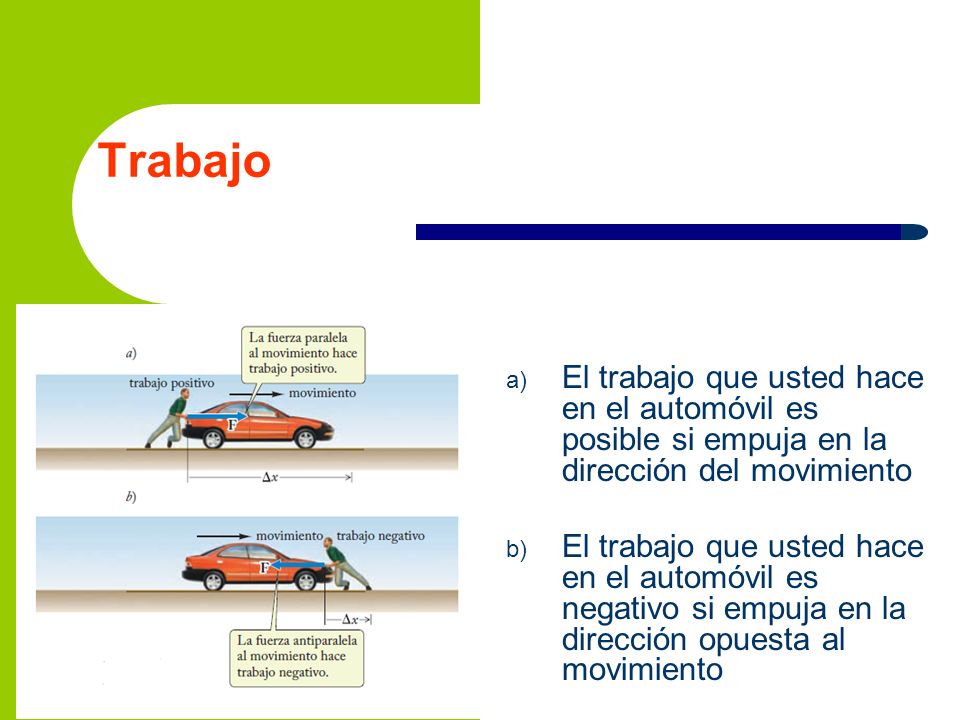

Trabajo El trabajo que usted hace en el automóvil es posible si empuja en la dirección del movimiento El trabajo que usted hace en el automóvil es negativo si empuja en la dirección opuesta al movimiento
7
Trabajo La gravedad realiza trabaja sobre un ascensor que desciende. Como el eje x positivo se dirige hacia arriba, el desplazamiento del ascensor es negativo
8
Trabajo Un hombre sostiene una bola. El desplazamiento de la bola es cero; por tanto, el trabajo realizado sobre la bola es cero
9
Trabajo El hombre que sostiene la bola viaja en un ascensor. El trabajo realizado depende del marco de referencia
10
Trabajo Una fuerza constante F actúa durante un desplazamiento s. La fuerza forma un ángulo Ө con el desplazamiento. La componente de la fuerza en la dirección del desplazamiento de F cos Ө
11
Trabajo La fuerza ejercida por la mujer es perpendicular al desplazamiento La fuerza ejercida por la mujer ahora no es perpendicular al desplazamiento
12

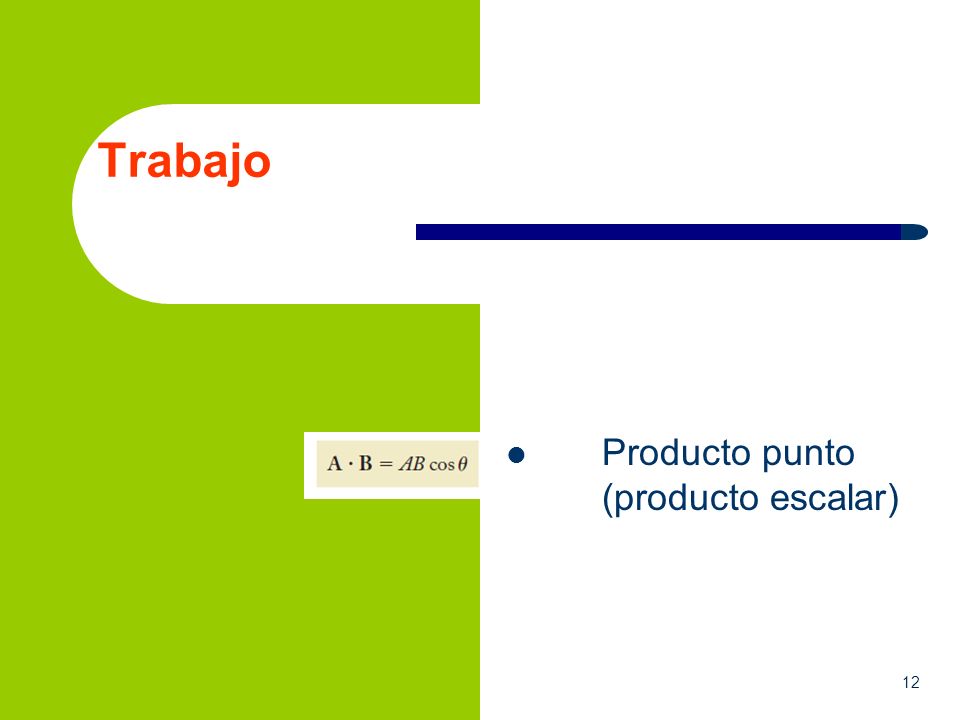

Trabajo Producto punto (producto escalar)
13
Trabajo Un carro de montaña rusa experimenta un desplazamiento a lo largo de un plano inclinado Diagrama de “cuerpo libre” que muestra el peso, la fuerza normal y el desplazamiento del carro
14
Trabajo para una fuerza variable
Varias fuerzas y varios desplazamientos de magnitudes iguales
15
Trabajo para una fuerza variable
Gráfica de Fx contra x para una fuerza que varía con la posición
16
Trabajo para una fuerza variable
La gráfica curva de Fx contra x ha sido aproximada por una serie de etapas verticales y horizontales. Ésta es una buena aproximación si Δx es muy pequeña
17
Trabajo para una fuerza variable
Trabajo realizado por una fuerza variable
18
Trabajo para una fuerza variable
La integral es el área bajo la curva que representa Fx(x) entre x = a y x = b
19
Trabajo para una fuerza variable

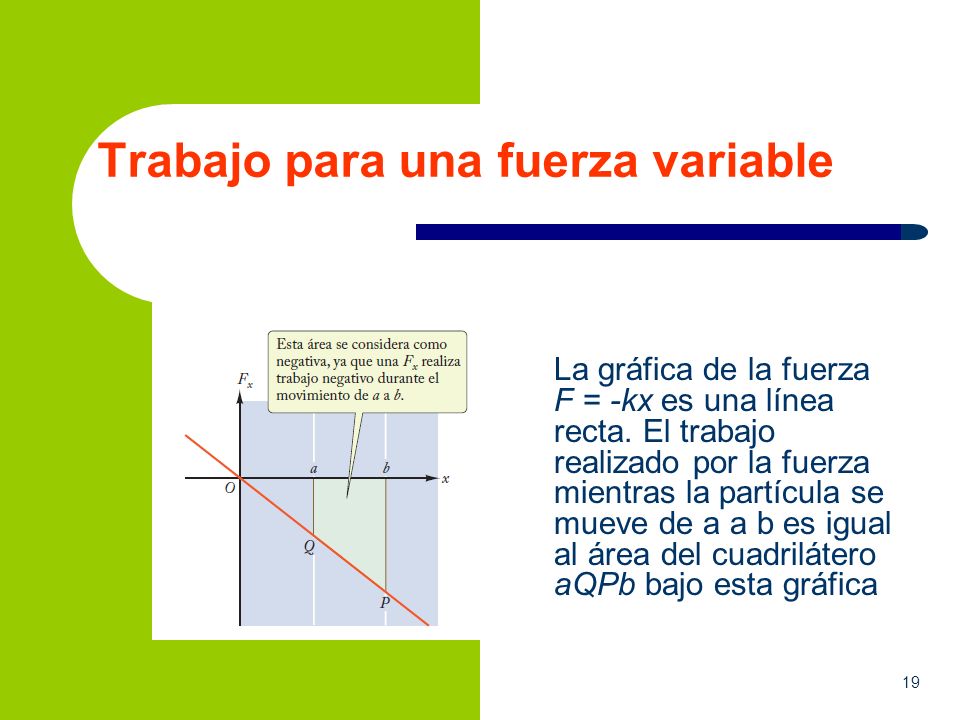

La gráfica de la fuerza F = -kx es una línea recta. El trabajo realizado por la fuerza mientras la partícula se mueve de a a b es igual al área del cuadrilátero aQPb bajo esta gráfica
20
Trabajo para una fuerza variable
Dos ejemplos de gráficas de fuerza variables
