1 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015
FISICA Magne tismo (Parte 2) © PROFESOR JUAN A. RAMIREZ S. PANAMA

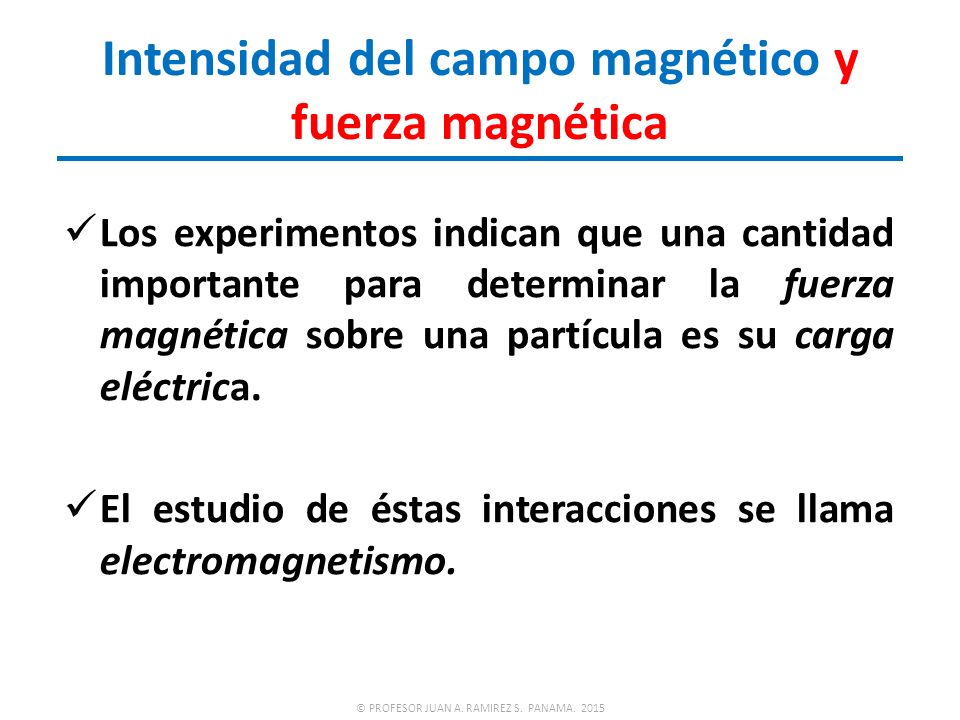

2 Intensidad del campo magnético y fuerza magnética
Los experimentos indican que una cantidad importante para determinar la fuerza magnética sobre una partícula es su carga eléctrica. El estudio de éstas interacciones se llama electromagnetismo. © PROFESOR JUAN A. RAMIREZ S. PANAMA

3 Intensidad del campo magnético y fuerza magnética

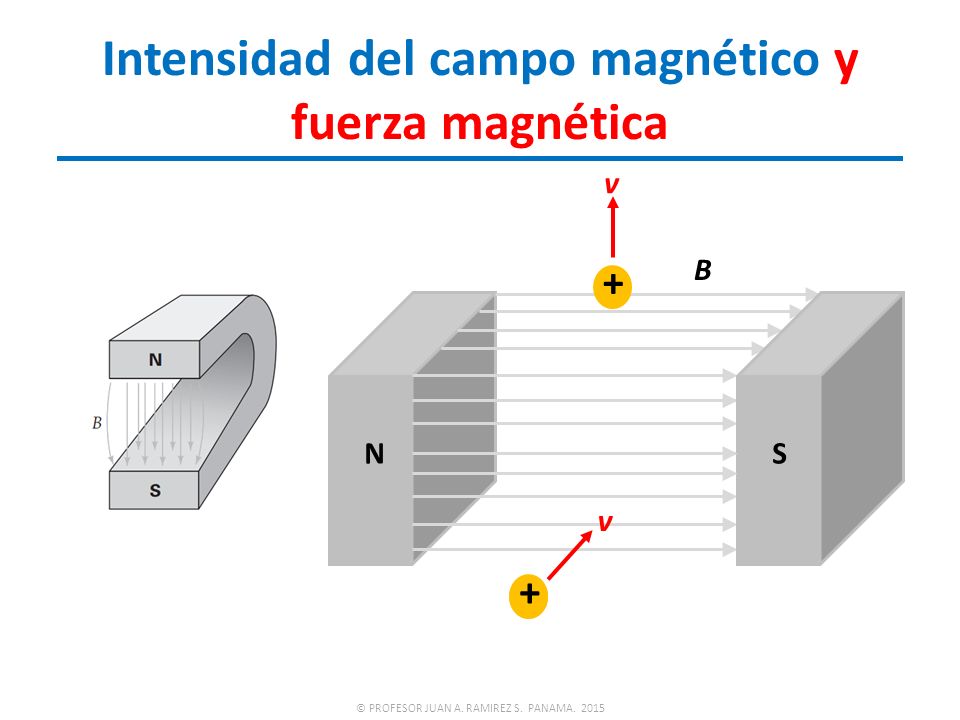

+ v B N S + v + © PROFESOR JUAN A. RAMIREZ S. PANAMA

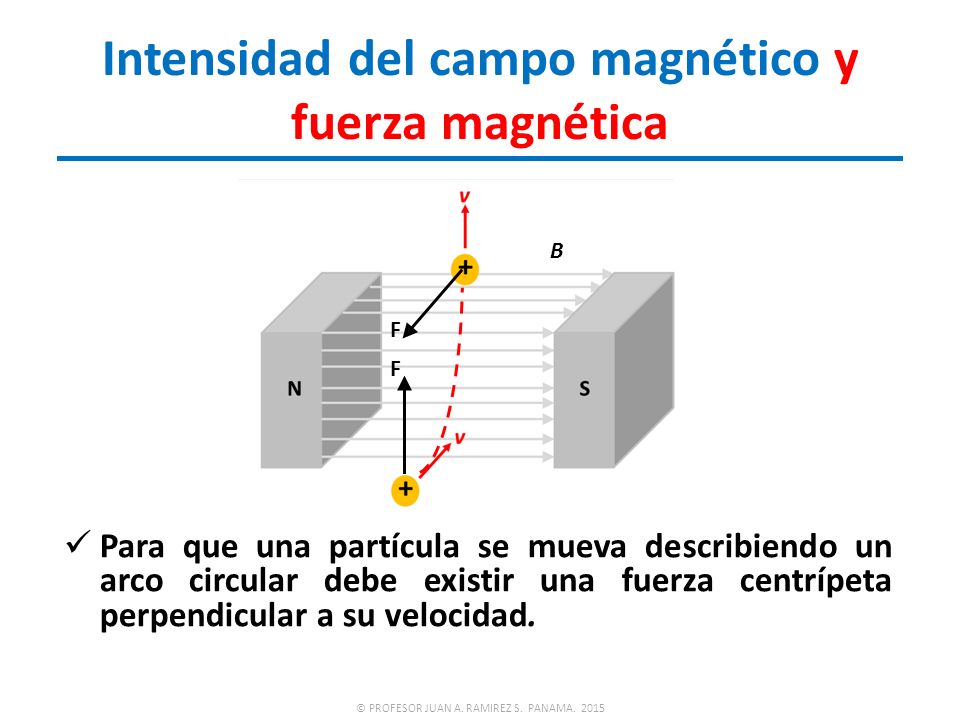

4 Intensidad del campo magnético y fuerza magnética
B F F Para que una partícula se mueva describiendo un arco circular debe existir una fuerza centrípeta perpendicular a su velocidad. © PROFESOR JUAN A. RAMIREZ S. PANAMA

5 Intensidad del campo magnético y fuerza magnética

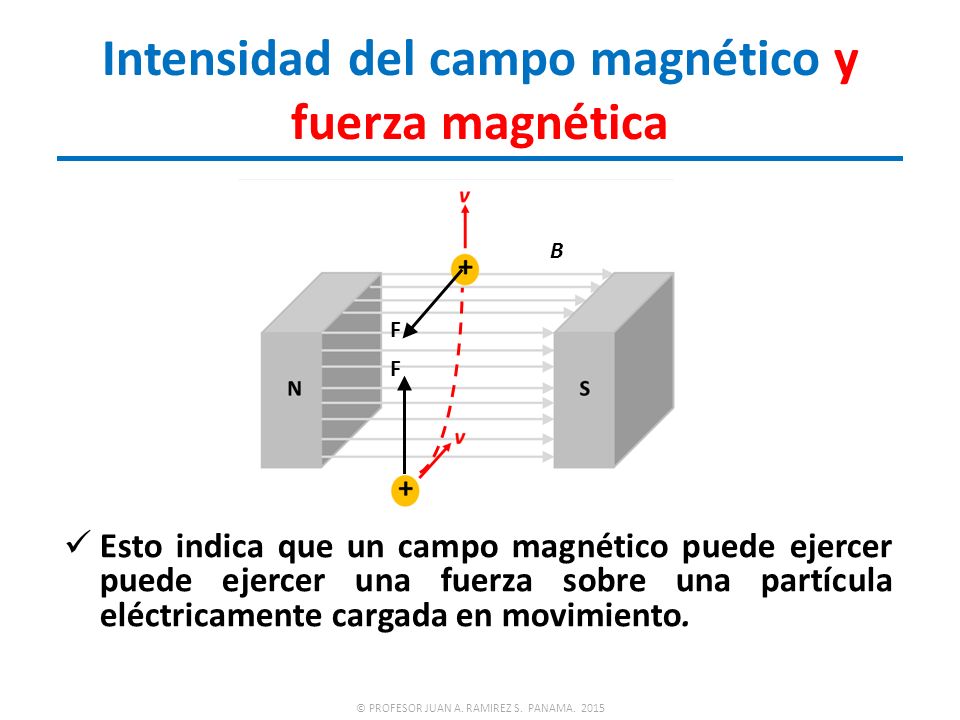

B F F Esto indica que un campo magnético puede ejercer puede ejercer una fuerza sobre una partícula eléctricamente cargada en movimiento. © PROFESOR JUAN A. RAMIREZ S. PANAMA

6 Intensidad del campo magnético y fuerza magnética

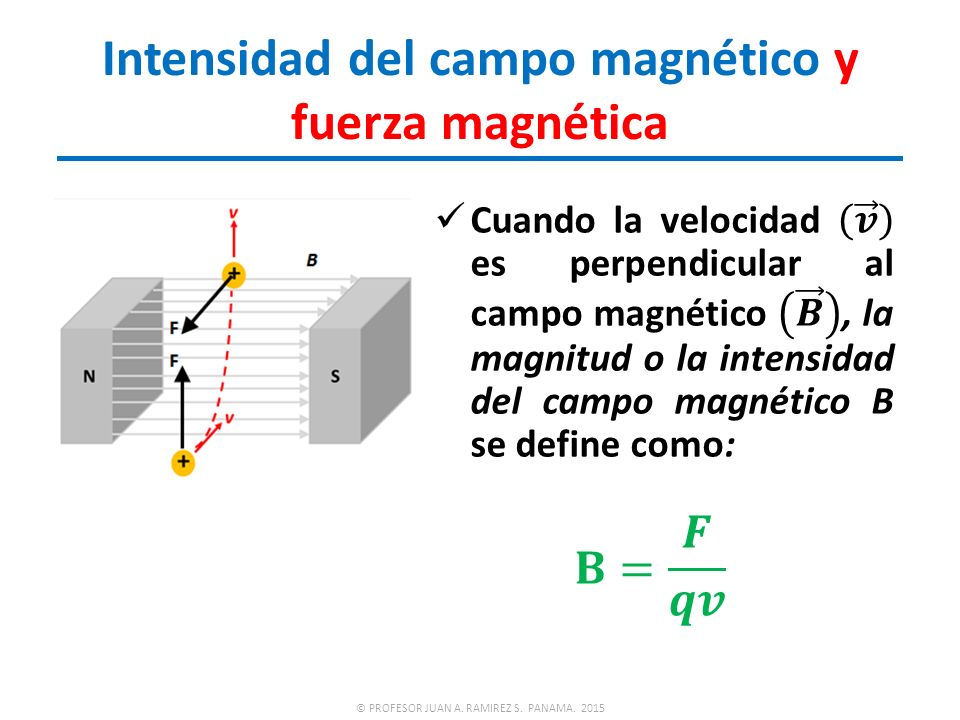

Cuando la velocidad 𝒗 es perpendicular al campo magnético 𝑩 , la magnitud o la intensidad del campo magnético B se define como: 𝐁= 𝑭 𝒒𝒗 © PROFESOR JUAN A. RAMIREZ S. PANAMA

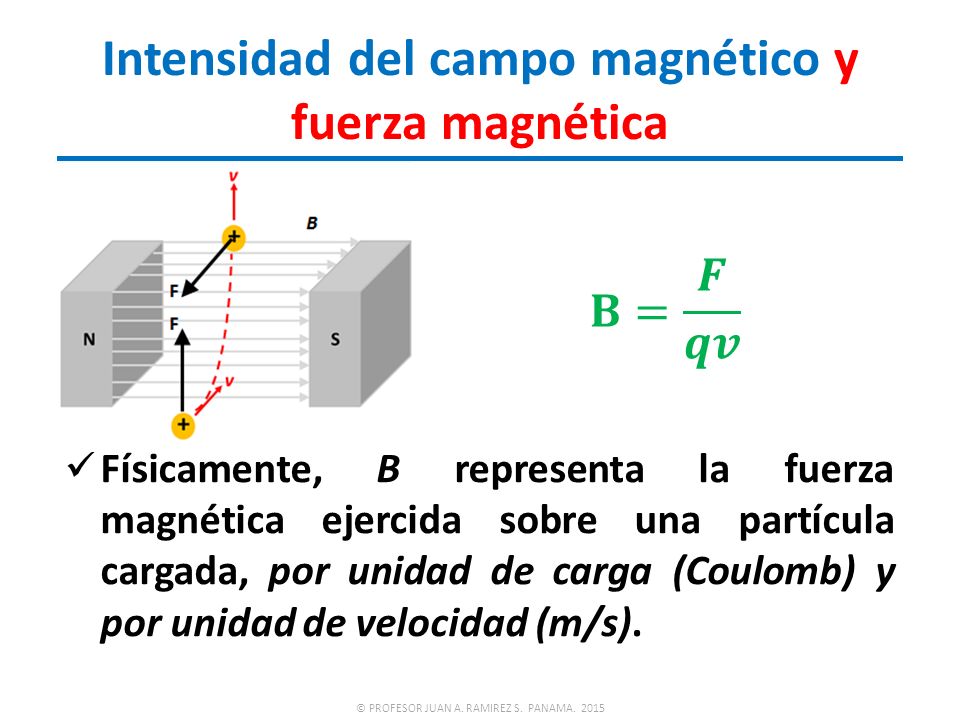

7 Intensidad del campo magnético y fuerza magnética
𝐁= 𝑭 𝒒𝒗 Físicamente, B representa la fuerza magnética ejercida sobre una partícula cargada, por unidad de carga (Coulomb) y por unidad de velocidad (m/s). © PROFESOR JUAN A. RAMIREZ S. PANAMA

8 Intensidad del campo magnético y fuerza magnética

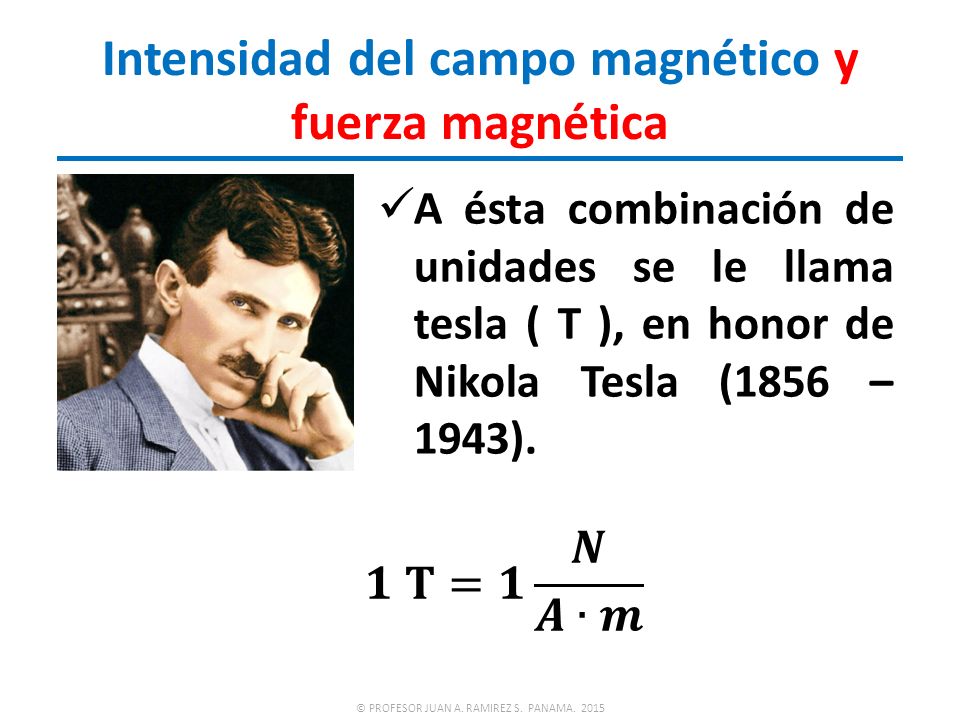

A ésta combinación de unidades se le llama tesla ( T ), en honor de Nikola Tesla (1856 – 1943). 𝟏 𝐓=𝟏 𝑵 𝑨∙𝒎 © PROFESOR JUAN A. RAMIREZ S. PANAMA

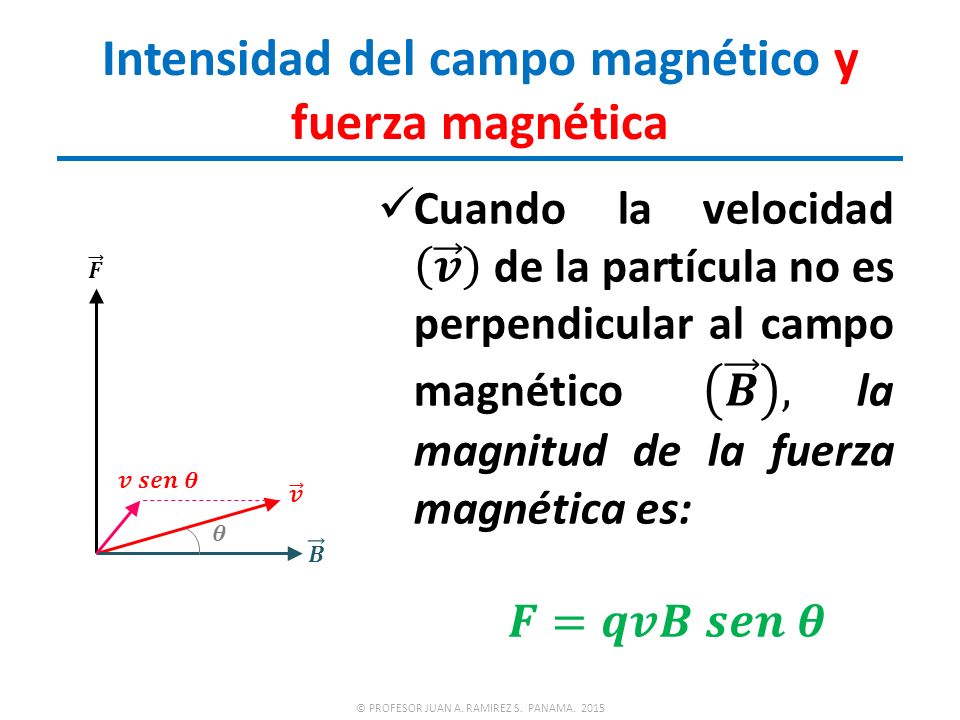

9 Intensidad del campo magnético y fuerza magnética
Cuando la velocidad 𝒗 de la partícula no es perpendicular al campo magnético 𝑩 , la magnitud de la fuerza magnética es: 𝑭 𝒗 𝒔𝒆𝒏 𝜽 𝒗 𝜽 𝑩 𝑭=𝒒𝒗𝑩 𝒔𝒆𝒏 𝜽 © PROFESOR JUAN A. RAMIREZ S. PANAMA

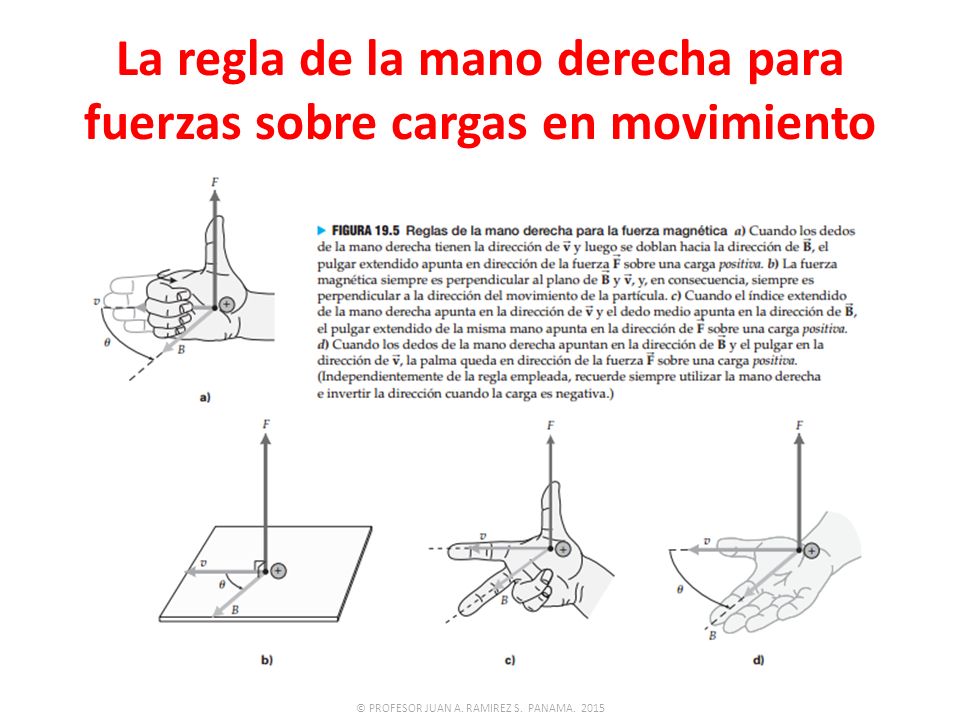

10 La regla de la mano derecha para fuerzas sobre cargas en movimiento
© PROFESOR JUAN A. RAMIREZ S. PANAMA

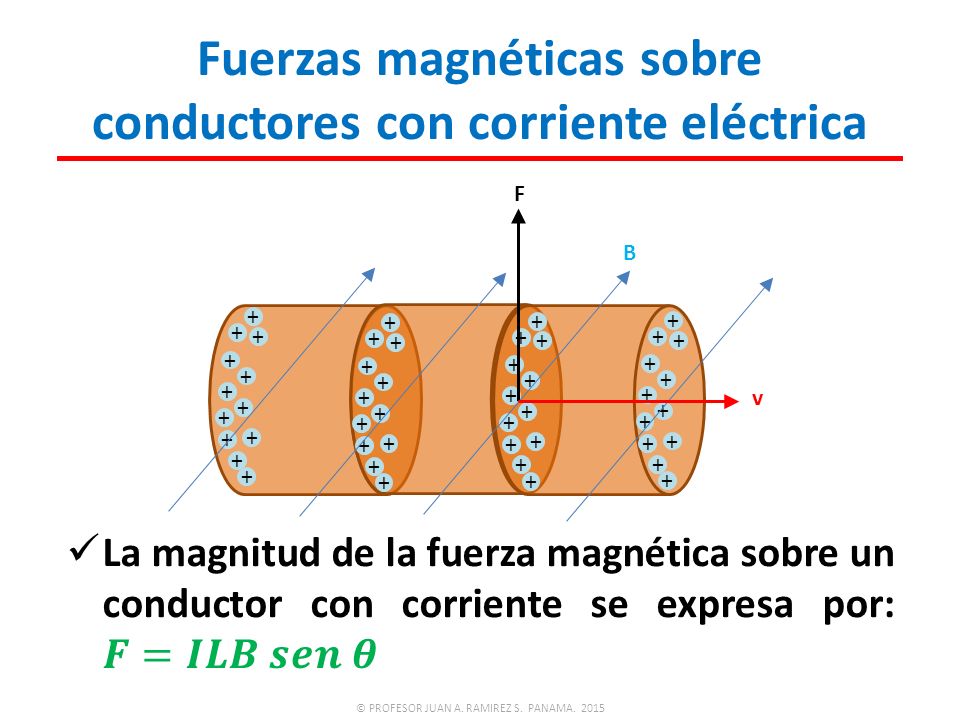

11 Fuerzas magnéticas sobre conductores con corriente eléctrica
+ + + + + + + + + + + + + + + + + + + + + + + + v + + + + + + + + + + + + + + + + + + + + + + + + La magnitud de la fuerza magnética sobre un conductor con corriente se expresa por: 𝑭=𝑰𝑳𝑩 𝒔𝒆𝒏 𝜽 © PROFESOR JUAN A. RAMIREZ S. PANAMA

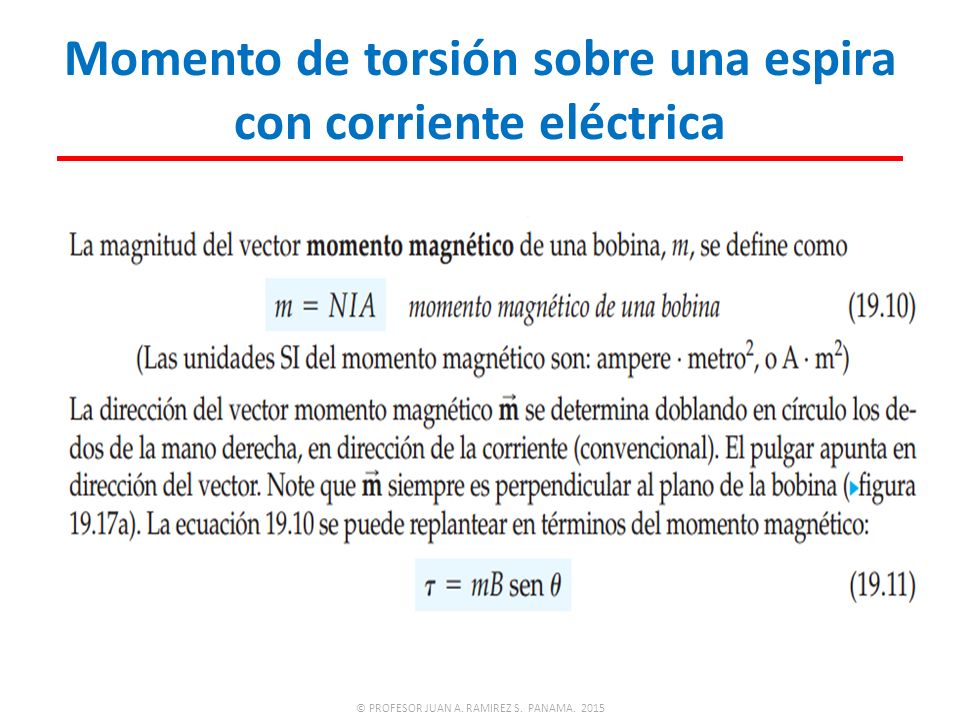

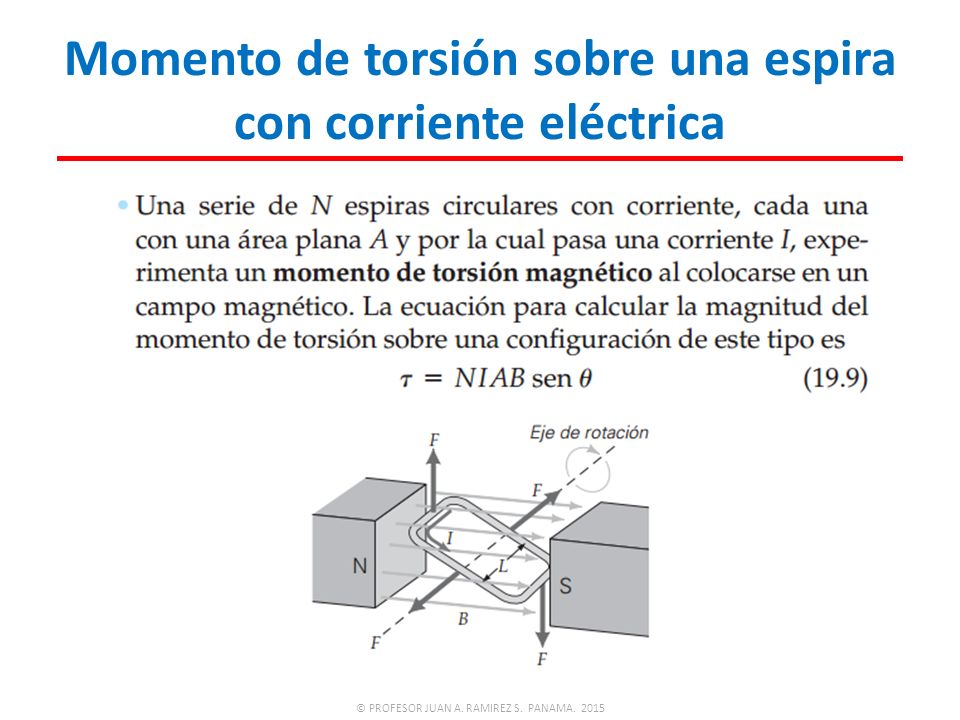

12 Momento de torsión sobre una espira con corriente eléctrica
© PROFESOR JUAN A. RAMIREZ S. PANAMA

13 Momento de torsión sobre una espira con corriente eléctrica
© PROFESOR JUAN A. RAMIREZ S. PANAMA

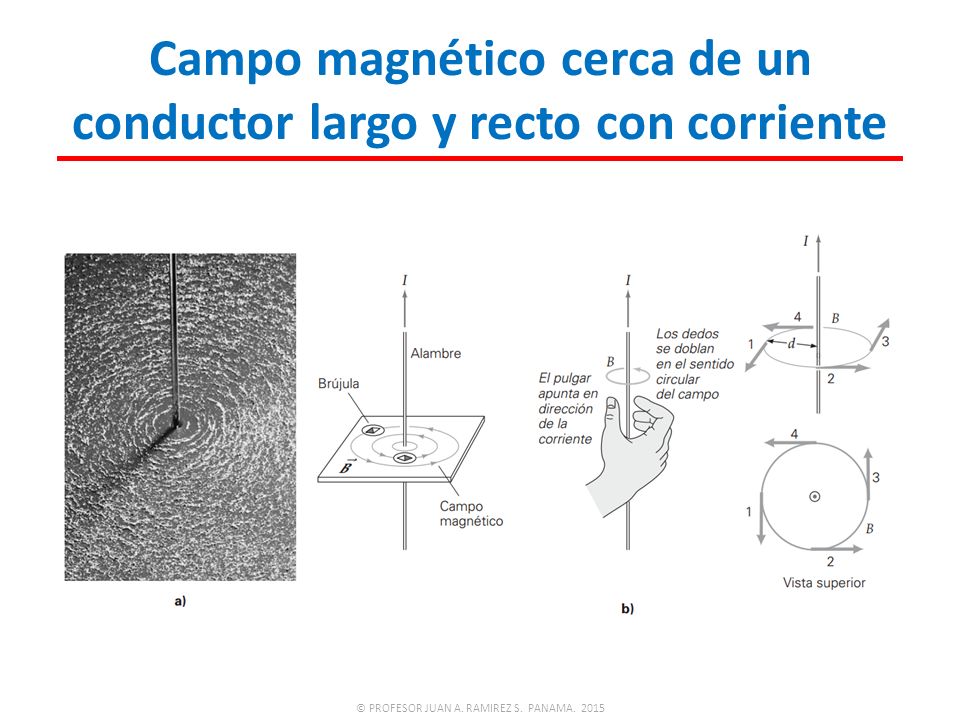

14 Campo magnético cerca de un conductor largo y recto con corriente
© PROFESOR JUAN A. RAMIREZ S. PANAMA

15 Campo magnético cerca de un conductor largo y recto con corriente
© PROFESOR JUAN A. RAMIREZ S. PANAMA

16 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015

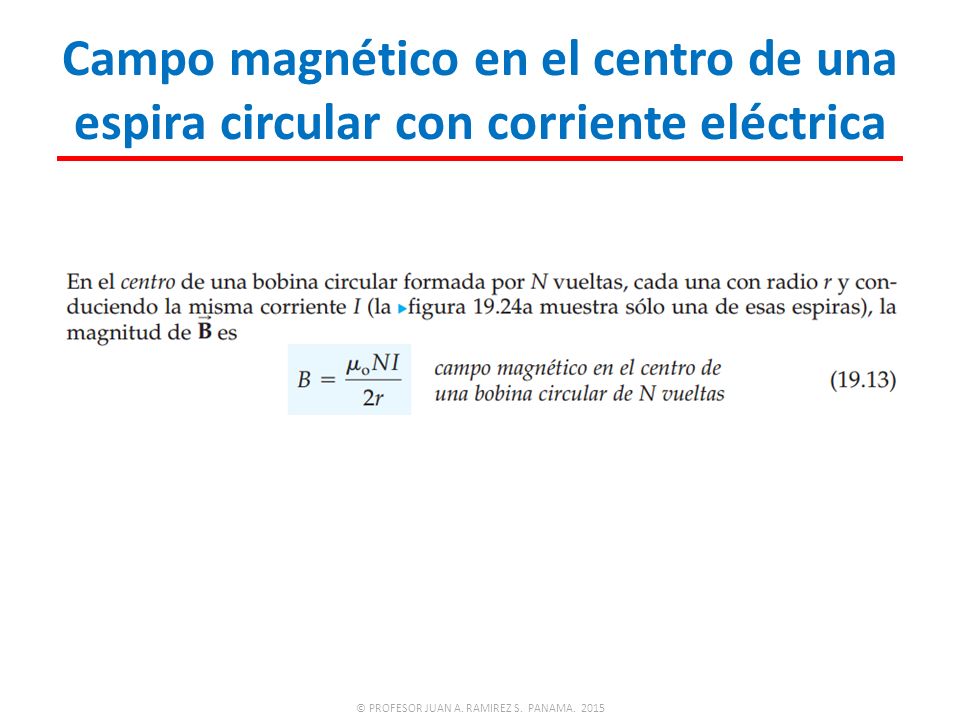

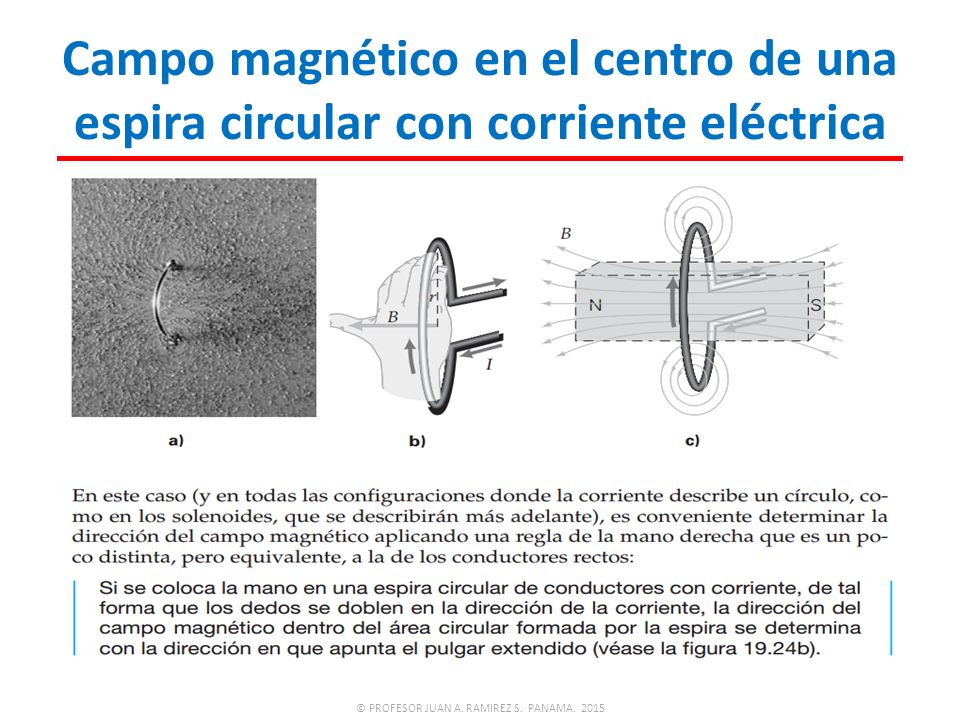

Campo magnético en el centro de una espira circular con corriente eléctrica © PROFESOR JUAN A. RAMIREZ S. PANAMA

17 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015
Campo magnético en el centro de una espira circular con corriente eléctrica © PROFESOR JUAN A. RAMIREZ S. PANAMA

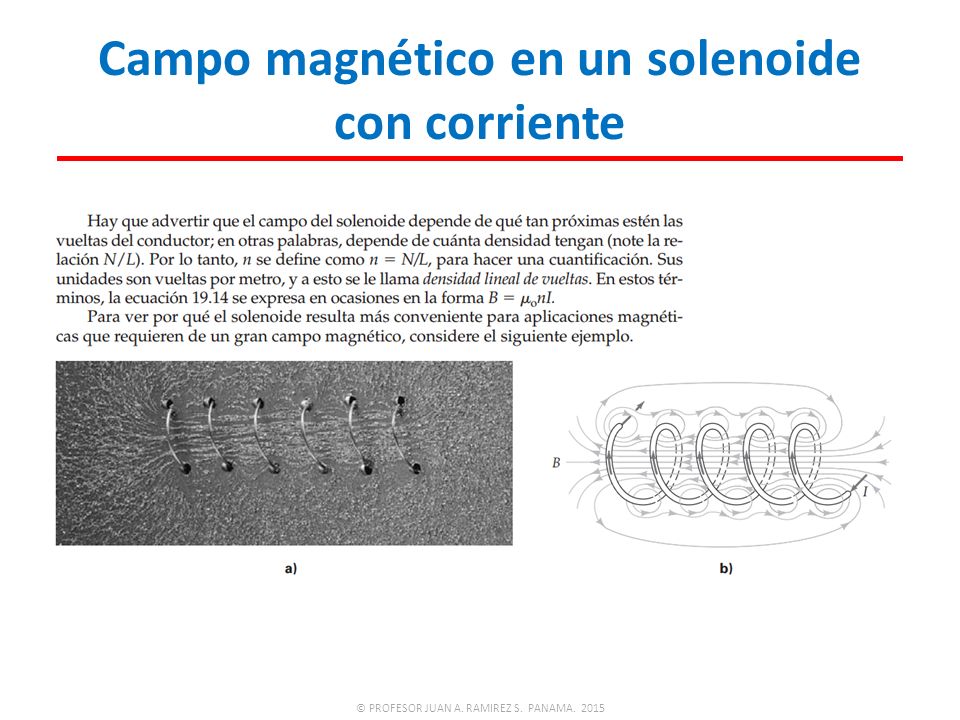

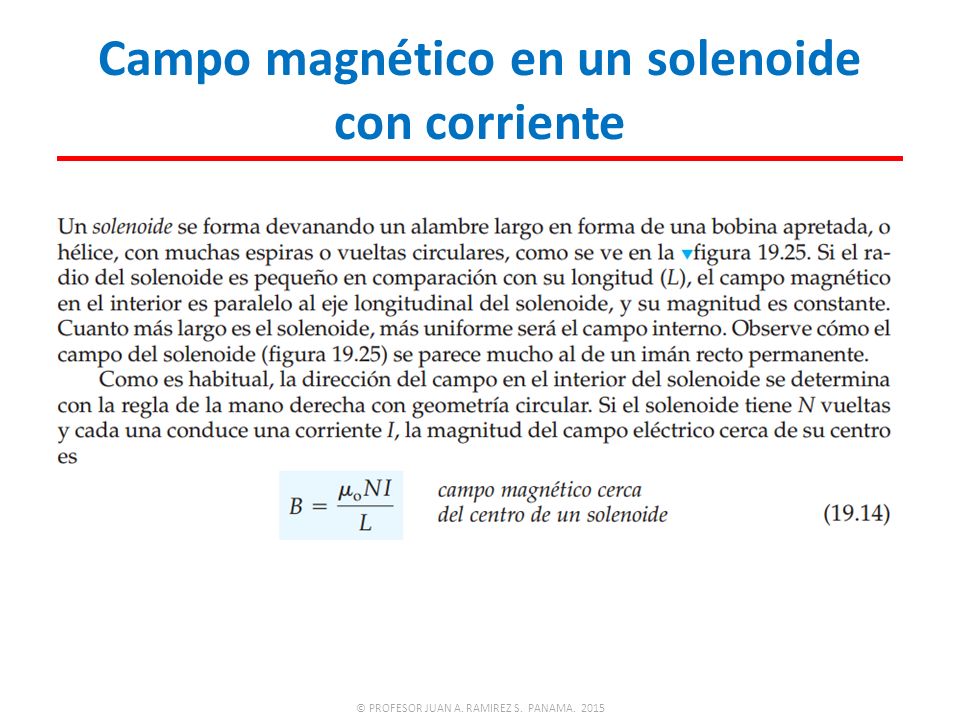

18 Campo magnético en un solenoide con corriente
© PROFESOR JUAN A. RAMIREZ S. PANAMA

19 Campo magnético en un solenoide con corriente
© PROFESOR JUAN A. RAMIREZ S. PANAMA

20 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015

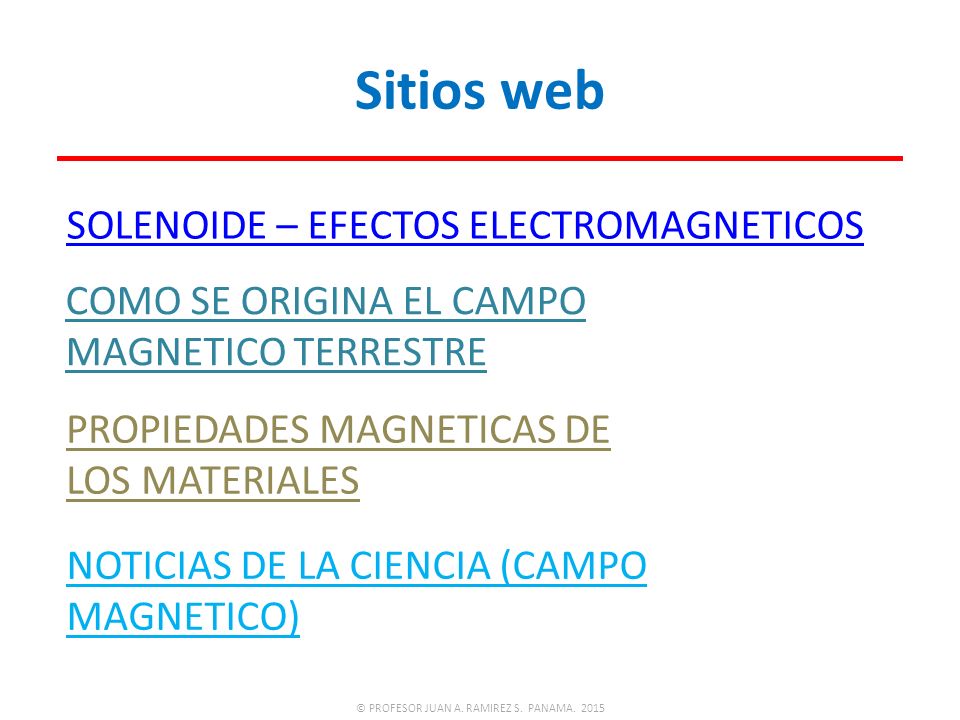

Sitios web SOLENOIDE – EFECTOS ELECTROMAGNETICOS COMO SE ORIGINA EL CAMPO MAGNETICO TERRESTRE PROPIEDADES MAGNETICAS DE LOS MATERIALES NOTICIAS DE LA CIENCIA (CAMPO MAGNETICO) © PROFESOR JUAN A. RAMIREZ S. PANAMA

21 © PROFESOR JUAN A. RAMIREZ S. PANAMA. 2015

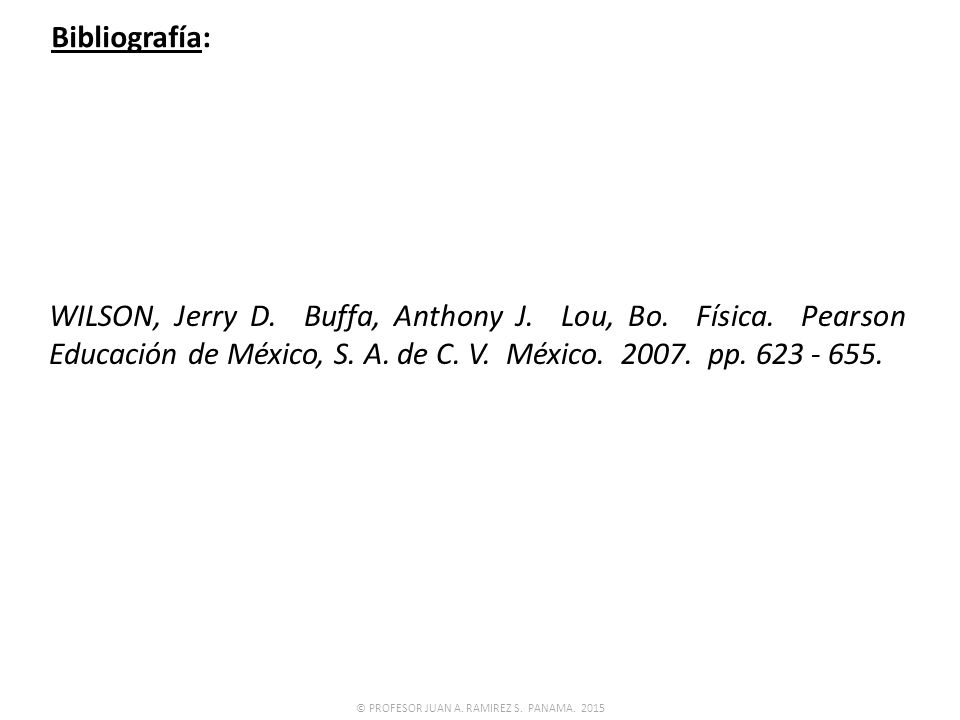

Bibliografía: WILSON, Jerry D. Buffa, Anthony J. Lou, Bo. Física. Pearson Educación de México, S. A. de C. V. México pp © PROFESOR JUAN A. RAMIREZ S. PANAMA
