El citosol y las estructuras no membranosas de la célula

Presentación del tema: "El citosol y las estructuras no membranosas de la célula"— Transcripción de la presentación:

1 El citosol y las estructuras no membranosas de la célula
UNIDAD 8

2 Recursos para la explicación de la unidad
El citoplasma Inclusiones citoplasmáticas El citoesqueleto El centrosoma Los cilios y los flagelos Los ribosomas La matriz extracelular La pared celular de vegetales La pared celular de hongos

3 INCLUSIONES CITOPLASMÁTICAS
El citoplasma Parte celular comprendida entre la membrana y la envoltura nuclear. CITOPLASMA CITOSOL INCLUSIONES CITOPLASMÁTICAS CITOESQUELETO ORGÁNULOS CELULARES

4 Depósitos de aceite en hoja de romero
Inclusiones citoplasmáticas Depósitos de aceite en hoja de romero

5 Filamentos intermedios
El citoesqueleto Microfilamentos Membrana plasmática Filamentos intermedios Microtúbulos SABER MÁS DE FILAMENTOS INTERMEDIOS SABER MÁS DE MICROTÚBULOS

6 Movimiento de contracción muscular
Microfilamentos Movimiento de contracción muscular Cabezas de miosina Actina Miosina Músculo relajado Músculo contraído Microfilamento

7 Filamentos intermedios y microtúbulos
13 1 12 2 α-tubulina 11 3 β-tubulina 10 4 5 9 8 6 7 Microtúbulo Filamento intermedio Protofilamento 250 Å

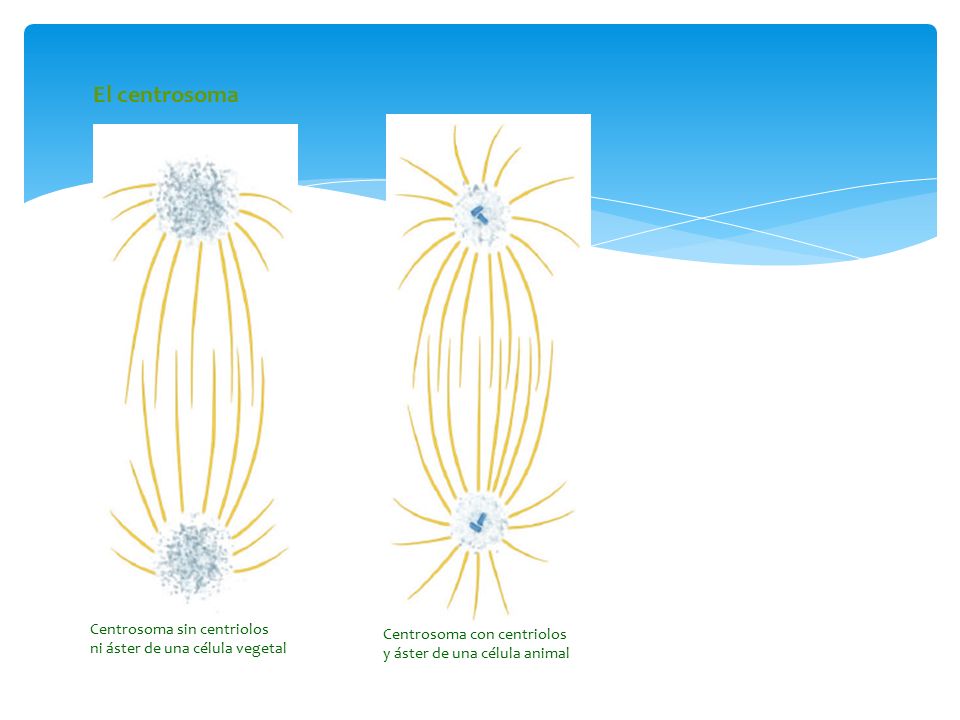

8 El centrosoma Centrosoma sin centriolos ni áster de una célula vegetal
Centrosoma con centriolos y áster de una célula animal

9 Material pericentriolar
El centrosoma Fibras del áster Triplete A B C Material pericentriolar Puente proteico Centriolo Diplosoma Microtúbulos

10 Microtúbulos centrales
Los cilios y los flagelos Corte longitudinal Microtúbulos centrales Vaina Tallo Fibra radial Zona de transición Membrana plasmática Cinetosoma superior A B C Eje proteico Cinetosoma inferior Lámina radial

11 Los cilios y los flagelos
Corte longitudinal Microtúbulos centrales Microtúbulos centrales Pares de microtúbulos (dipletes) Vaina Vaina Nexina Tallo Fibra radial Fibra radial Zona de transición Membrana plasmática Membrana plasmática Dineína Cinetosoma superior A B C Eje proteico Cinetosoma inferior Lámina radial

12 Microtúbulos centrales
Los cilios y los flagelos Corte longitudinal Microtúbulos centrales Vaina Tallo Triplete Fibra radial Zona de transición Membrana plasmática A Cinetosoma superior A B B C C Eje proteico Cinetosoma inferior Lámina radial

13 Microtúbulos centrales
Los cilios y los flagelos Corte longitudinal Microtúbulos centrales Vaina Tallo Fibra radial Zona de transición Membrana plasmática Eje proteico Cinetosoma superior A B C Eje proteico Cinetosoma inferior Lámina radial Lámina radial

14 Los ribosomas 70 S 50 S 30 S Ribosoma procariota 80 S 65 S 40 S
Ribosoma eucariota

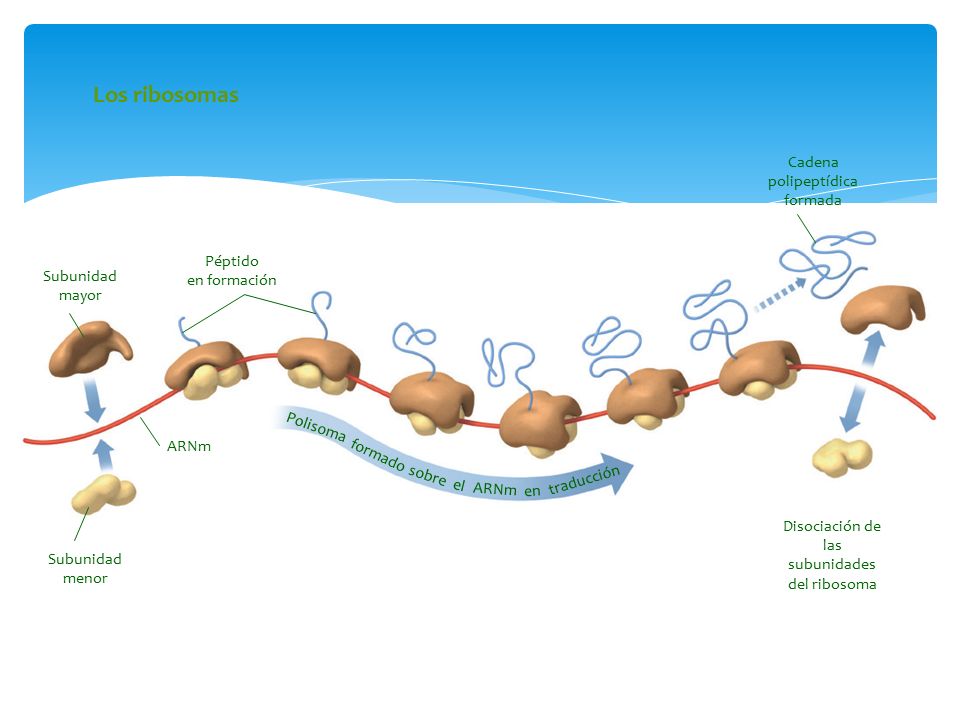

15 Los ribosomas Cadena polipeptídica formada Péptido en formación
Subunidad mayor Polisoma traducción formado sobre el ARNm en ARNm Disociación de las subunidades del ribosoma Subunidad menor

16 La matriz extracelular
Ácido hialurónico Proteína filamentosa Glucosaminoglucano Elastina Colágeno Fibronectina

17 La pared celular de vegetales
Vacuola Lámina media Pared secundaria Pared primaria Membrana plasmática

18 Polisacáridos cementantes
La pared celular de hongos Polisacáridos cementantes Manoproteínas Proteínas Quitina

19 Los cilios y los flagelos
