1 DISEÑO ARQUITECTÓNICO EMPRESARIAL DE COLTUR PERÚ CONTROL DE INVENTARIO
PROFESORA VILLALTA RIEGA, Rosario del Pilar INTEGRANTES RAMOS RAMÍREZ, José Fernando RIOS SARMIENTO, Susan Pamela RIVERA HERBOZO, Moisés Alfredo

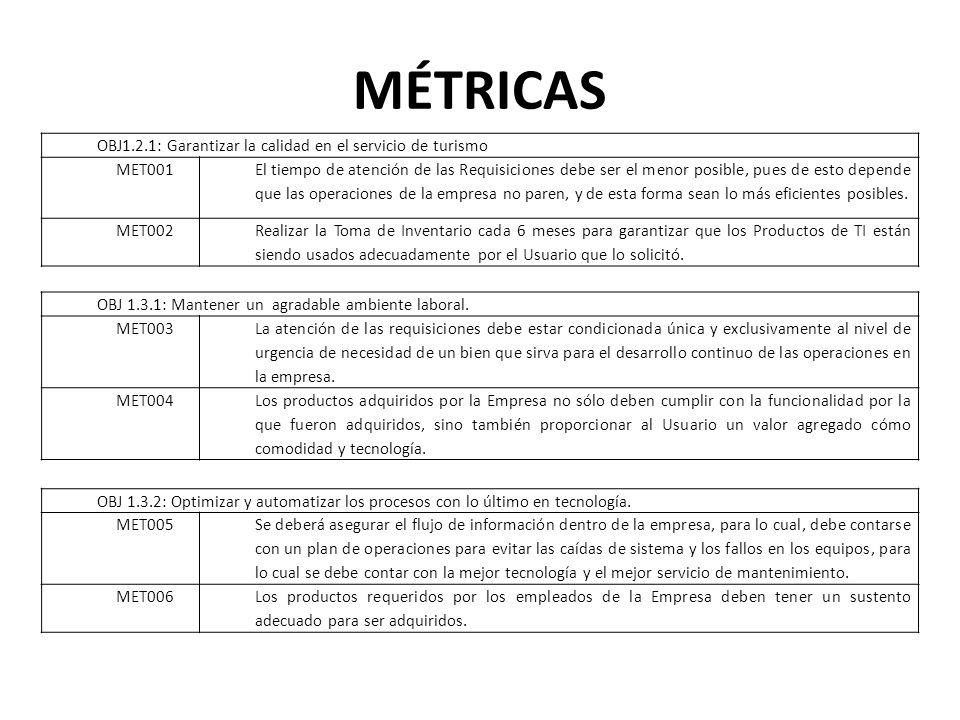

2 MÉTRICAS OBJ1.2.1: Garantizar la calidad en el servicio de turismo
MET001 El tiempo de atención de las Requisiciones debe ser el menor posible, pues de esto depende que las operaciones de la empresa no paren, y de esta forma sean lo más eficientes posibles. MET002 Realizar la Toma de Inventario cada 6 meses para garantizar que los Productos de TI están siendo usados adecuadamente por el Usuario que lo solicitó. OBJ 1.3.1: Mantener un agradable ambiente laboral. MET003 La atención de las requisiciones debe estar condicionada única y exclusivamente al nivel de urgencia de necesidad de un bien que sirva para el desarrollo continuo de las operaciones en la empresa. MET004 Los productos adquiridos por la Empresa no sólo deben cumplir con la funcionalidad por la que fueron adquiridos, sino también proporcionar al Usuario un valor agregado cómo comodidad y tecnología. OBJ 1.3.2: Optimizar y automatizar los procesos con lo último en tecnología. MET005 Se deberá asegurar el flujo de información dentro de la empresa, para lo cual, debe contarse con un plan de operaciones para evitar las caídas de sistema y los fallos en los equipos, para lo cual se debe contar con la mejor tecnología y el mejor servicio de mantenimiento. MET006 Los productos requeridos por los empleados de la Empresa deben tener un sustento adecuado para ser adquiridos.

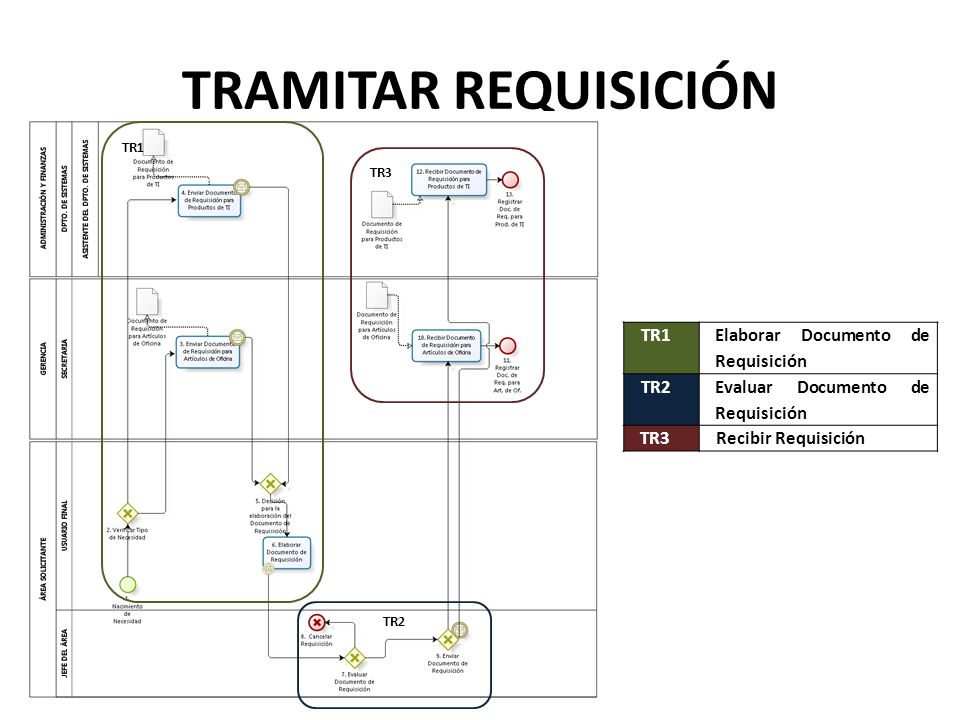

3 TRAMITAR REQUISICIÓN TR1 Elaborar Documento de Requisición TR2
Evaluar Documento de Requisición TR3 Recibir Requisición TR2

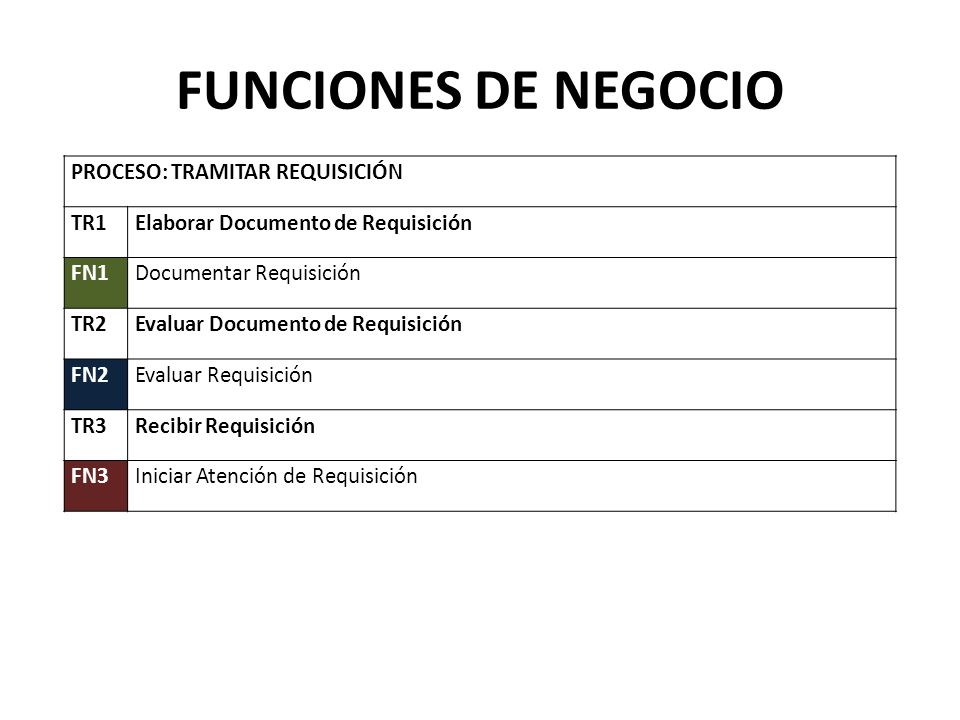

4 FUNCIONES DE NEGOCIO PROCESO: TRAMITAR REQUISICIÓN TR1
Elaborar Documento de Requisición FN1 Documentar Requisición TR2 Evaluar Documento de Requisición FN2 Evaluar Requisición TR3 Recibir Requisición FN3 Iniciar Atención de Requisición

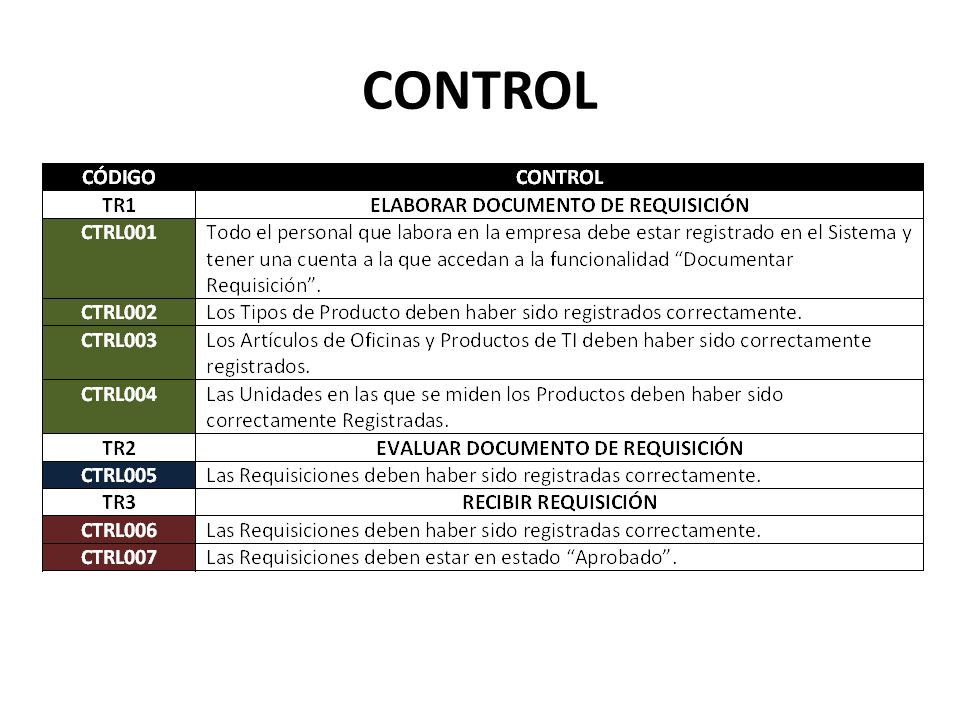

5 CONTROL

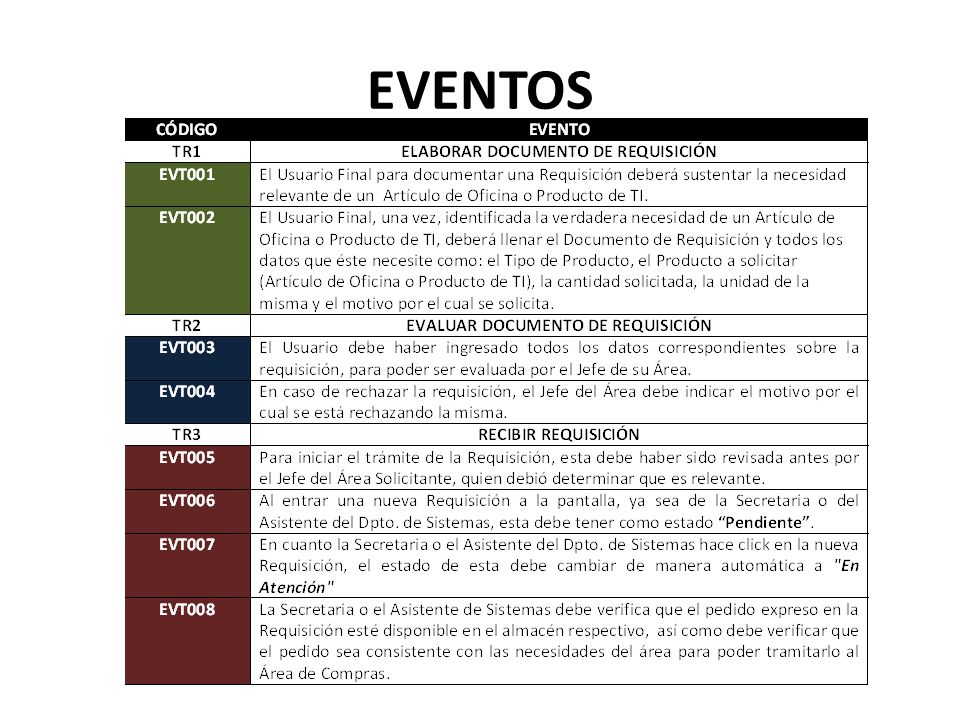

6 EVENTOS

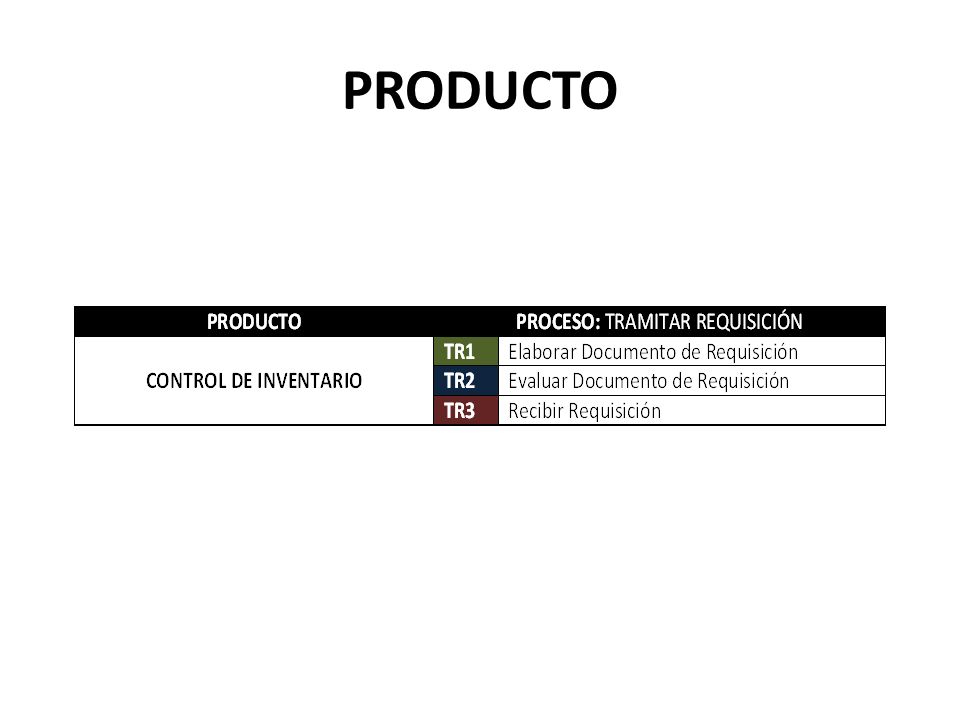

7 PRODUCTO

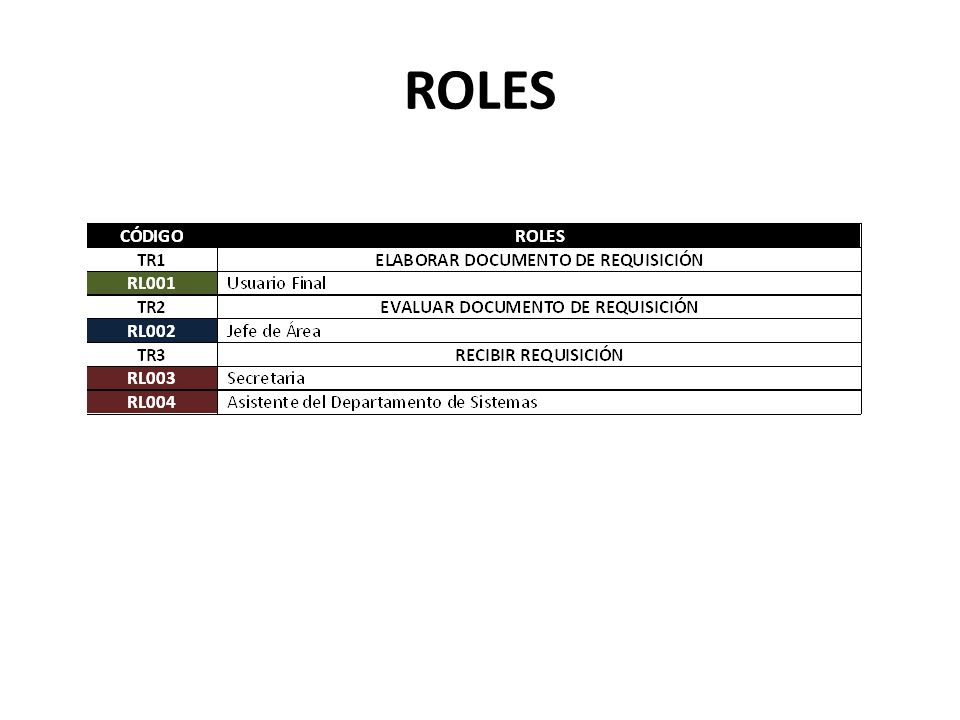

8 ROLES

9 ROLES

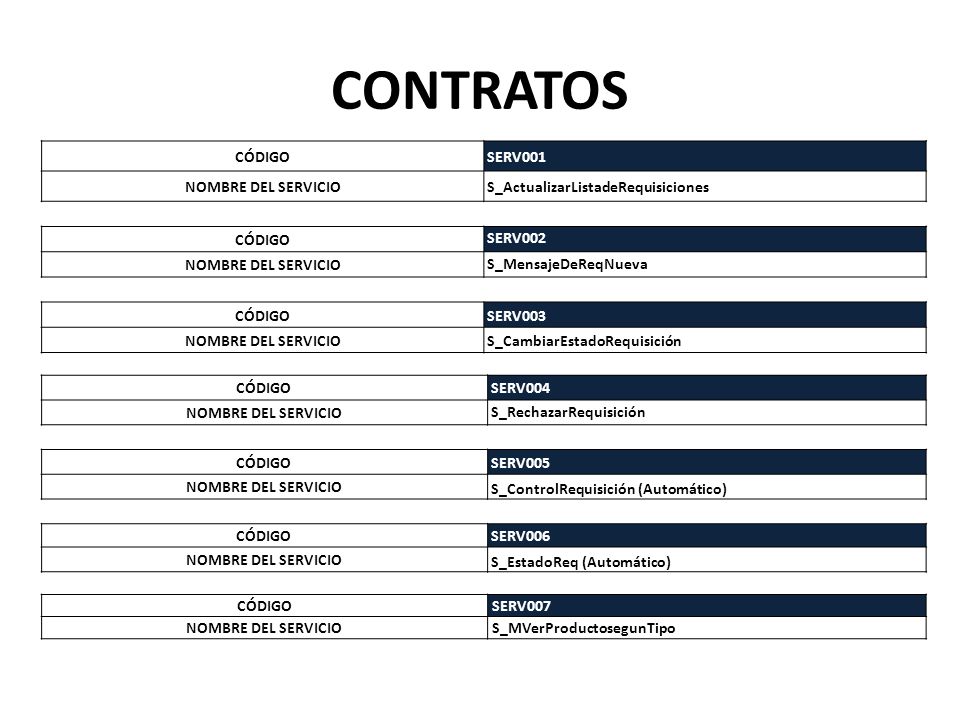

10 CONTRATOS CÓDIGO SERV001 NOMBRE DEL SERVICIO
S_ActualizarListadeRequisiciones SERV002 S_MensajeDeReqNueva SERV003 S_CambiarEstadoRequisición CÓDIGO SERV004 NOMBRE DEL SERVICIO S_RechazarRequisición SERV005 S_ControlRequisición (Automático) SERV006 S_EstadoReq (Automático) CÓDIGO SERV007 NOMBRE DEL SERVICIO S_MVerProductosegunTipo

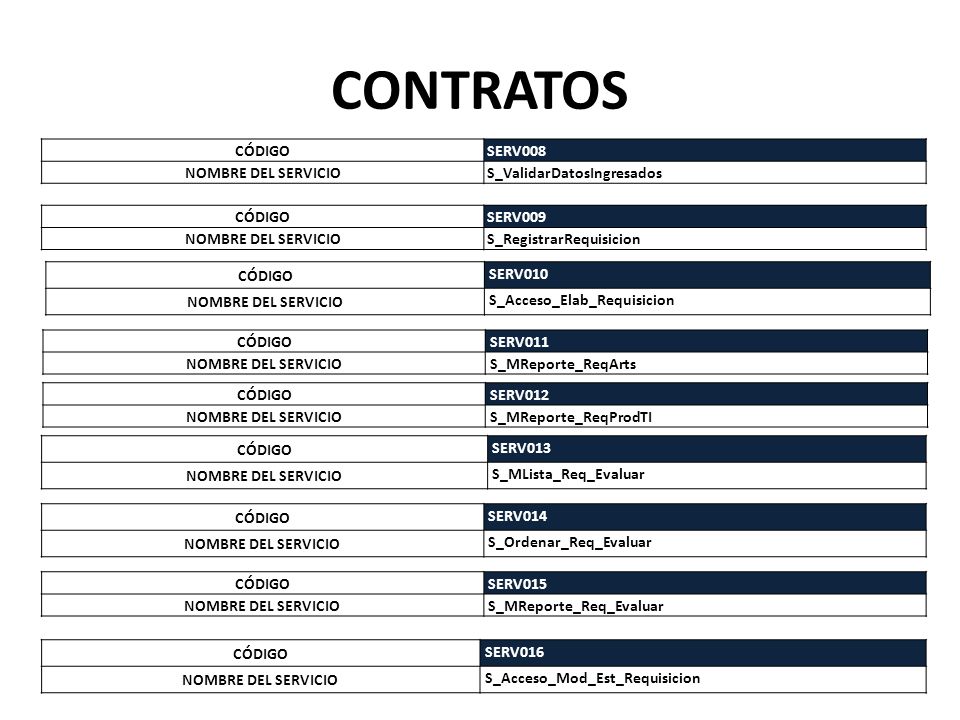

11 CONTRATOS CÓDIGO SERV008 NOMBRE DEL SERVICIO S_ValidarDatosIngresados
S_RegistrarRequisicion CÓDIGO SERV010 NOMBRE DEL SERVICIO S_Acceso_Elab_Requisicion CÓDIGO SERV011 NOMBRE DEL SERVICIO S_MReporte_ReqArts CÓDIGO SERV012 NOMBRE DEL SERVICIO S_MReporte_ReqProdTI CÓDIGO SERV013 NOMBRE DEL SERVICIO S_MLista_Req_Evaluar CÓDIGO SERV014 NOMBRE DEL SERVICIO S_Ordenar_Req_Evaluar CÓDIGO SERV015 NOMBRE DEL SERVICIO S_MReporte_Req_Evaluar CÓDIGO SERV016 NOMBRE DEL SERVICIO S_Acceso_Mod_Est_Requisicion

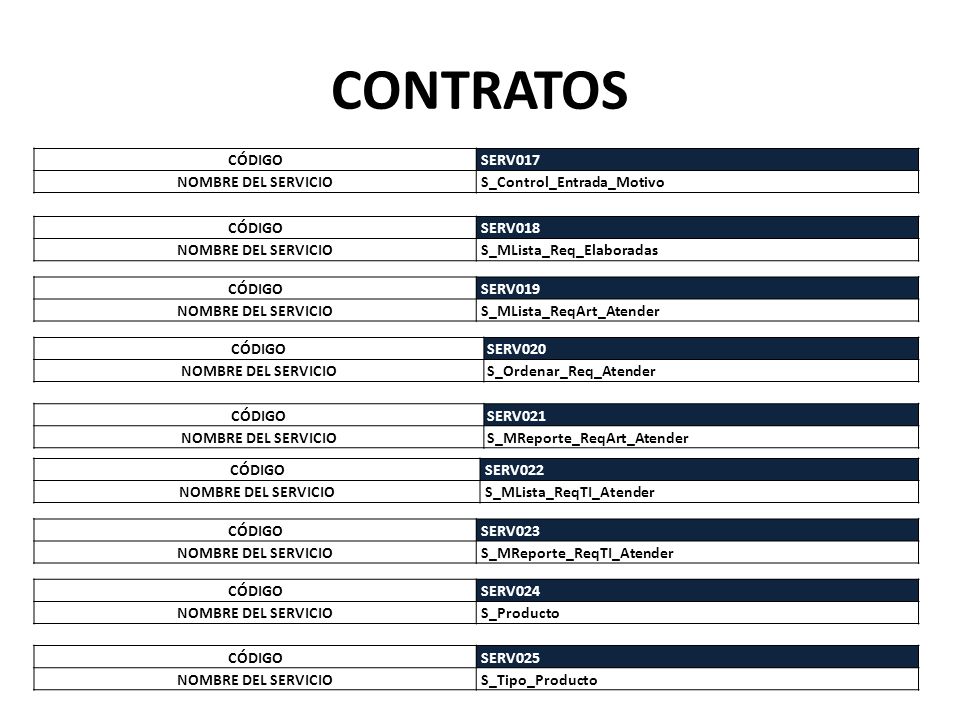

12 CONTRATOS CÓDIGO SERV017 NOMBRE DEL SERVICIO S_Control_Entrada_Motivo
S_MLista_Req_Elaboradas CÓDIGO SERV019 NOMBRE DEL SERVICIO S_MLista_ReqArt_Atender CÓDIGO SERV020 NOMBRE DEL SERVICIO S_Ordenar_Req_Atender SERV021 S_MReporte_ReqArt_Atender CÓDIGO SERV022 NOMBRE DEL SERVICIO S_MLista_ReqTI_Atender CÓDIGO SERV023 NOMBRE DEL SERVICIO S_MReporte_ReqTI_Atender CÓDIGO SERV024 NOMBRE DEL SERVICIO S_Producto SERV025 S_Tipo_Producto

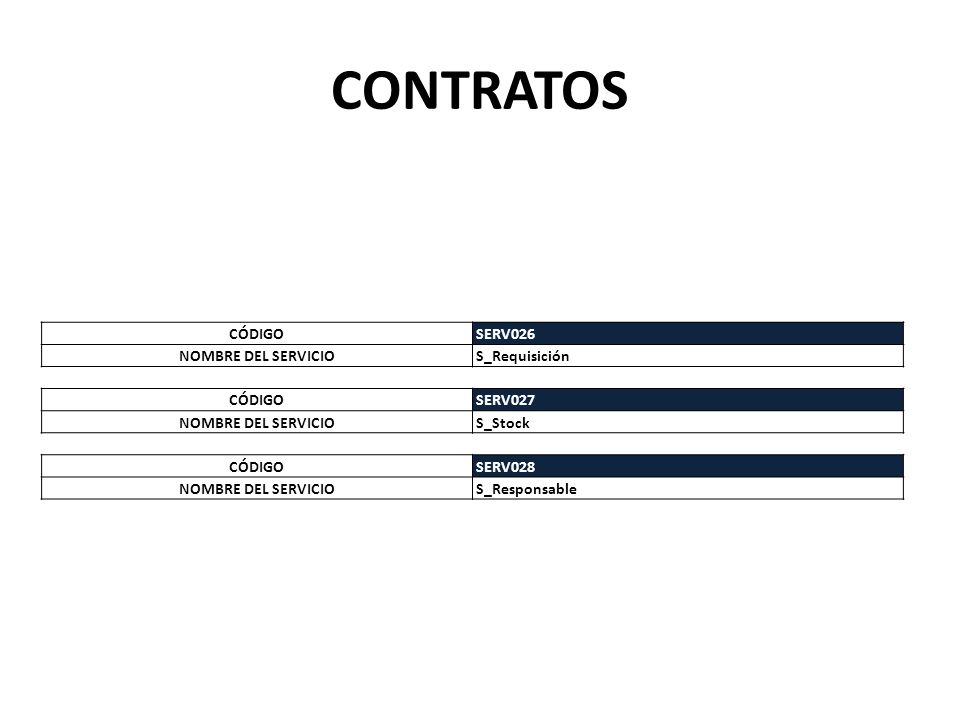

13 CONTRATOS SERV026 CÓDIGO S_Requisición NOMBRE DEL SERVICIO SERV027
S_Stock SERV028 S_Responsable

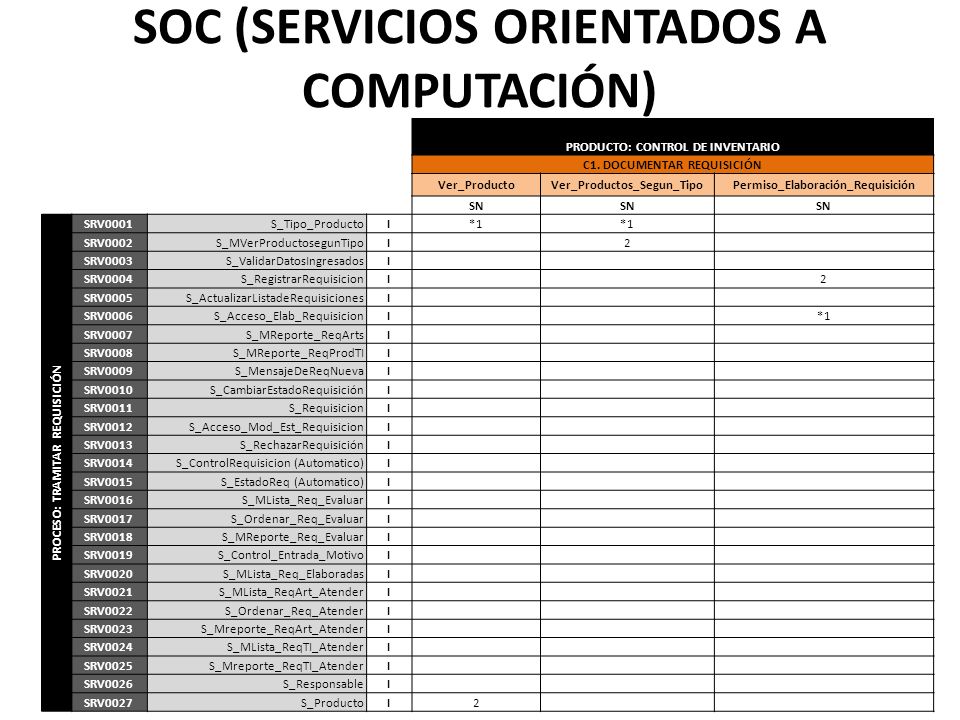

14 SOC (SERVICIOS ORIENTADOS A COMPUTACIÓN)
PRODUCTO: CONTROL DE INVENTARIO C1. DOCUMENTAR REQUISICIÓN Ver_Producto Ver_Productos_Segun_Tipo Permiso_Elaboración_Requisición SN PROCESO: TRAMITAR REQUISICIÓN SRV0001 S_Tipo_Producto I *1 SRV0002 S_MVerProductosegunTipo 2 SRV0003 S_ValidarDatosIngresados SRV0004 S_RegistrarRequisicion SRV0005 S_ActualizarListadeRequisiciones SRV0006 S_Acceso_Elab_Requisicion SRV0007 S_MReporte_ReqArts SRV0008 S_MReporte_ReqProdTI SRV0009 S_MensajeDeReqNueva SRV0010 S_CambiarEstadoRequisición SRV0011 S_Requisicion SRV0012 S_Acceso_Mod_Est_Requisicion SRV0013 S_RechazarRequisición SRV0014 S_ControlRequisicion (Automatico) SRV0015 S_EstadoReq (Automatico) SRV0016 S_MLista_Req_Evaluar SRV0017 S_Ordenar_Req_Evaluar SRV0018 S_MReporte_Req_Evaluar SRV0019 S_Control_Entrada_Motivo SRV0020 S_MLista_Req_Elaboradas SRV0021 S_MLista_ReqArt_Atender SRV0022 S_Ordenar_Req_Atender SRV0023 S_Mreporte_ReqArt_Atender SRV0024 S_MLista_ReqTI_Atender SRV0025 S_Mreporte_ReqTI_Atender SRV0026 S_Responsable SRV0027 S_Producto

15 SOC (SERVICIOS ORIENTADOS A COMPUTACIÓN)

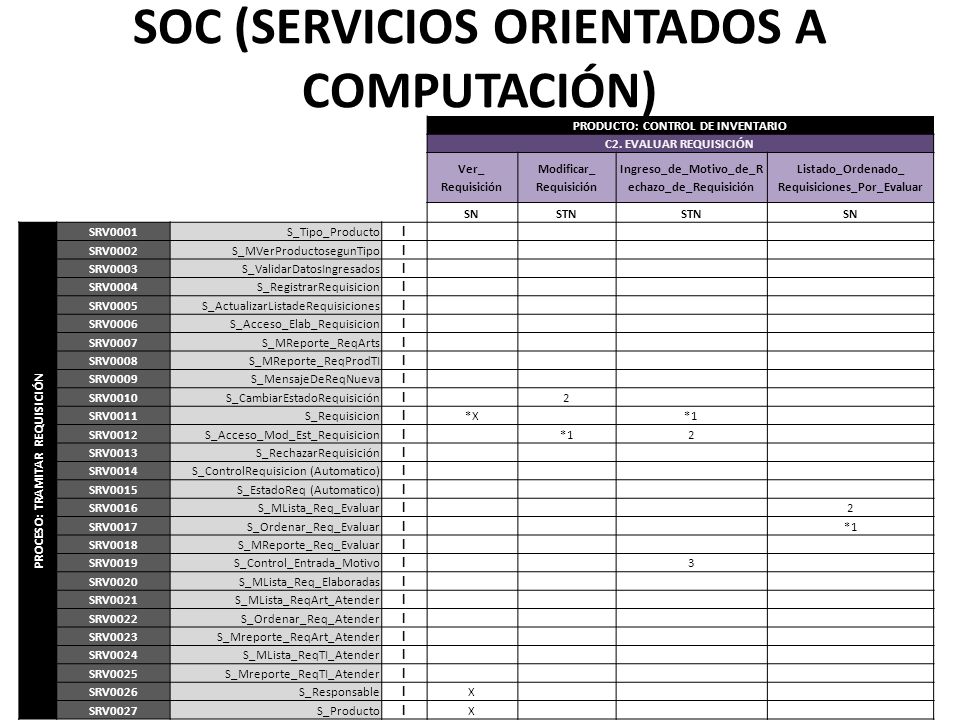

PRODUCTO: CONTROL DE INVENTARIO C2. EVALUAR REQUISICIÓN Ver_ Requisición Modificar_ Ingreso_de_Motivo_de_Rechazo_de_Requisición Listado_Ordenado_ Requisiciones_Por_Evaluar SN STN PROCESO: TRAMITAR REQUISICIÓN SRV0001 S_Tipo_Producto I SRV0002 S_MVerProductosegunTipo SRV0003 S_ValidarDatosIngresados SRV0004 S_RegistrarRequisicion SRV0005 S_ActualizarListadeRequisiciones SRV0006 S_Acceso_Elab_Requisicion SRV0007 S_MReporte_ReqArts SRV0008 S_MReporte_ReqProdTI SRV0009 S_MensajeDeReqNueva SRV0010 S_CambiarEstadoRequisición 2 SRV0011 S_Requisicion *X *1 SRV0012 S_Acceso_Mod_Est_Requisicion SRV0013 S_RechazarRequisición SRV0014 S_ControlRequisicion (Automatico) SRV0015 S_EstadoReq (Automatico) SRV0016 S_MLista_Req_Evaluar SRV0017 S_Ordenar_Req_Evaluar SRV0018 S_MReporte_Req_Evaluar SRV0019 S_Control_Entrada_Motivo 3 SRV0020 S_MLista_Req_Elaboradas SRV0021 S_MLista_ReqArt_Atender SRV0022 S_Ordenar_Req_Atender SRV0023 S_Mreporte_ReqArt_Atender SRV0024 S_MLista_ReqTI_Atender SRV0025 S_Mreporte_ReqTI_Atender SRV0026 S_Responsable X SRV0027 S_Producto

16 SOC (SERVICIOS ORIENTADOS A COMPUTACIÓN)

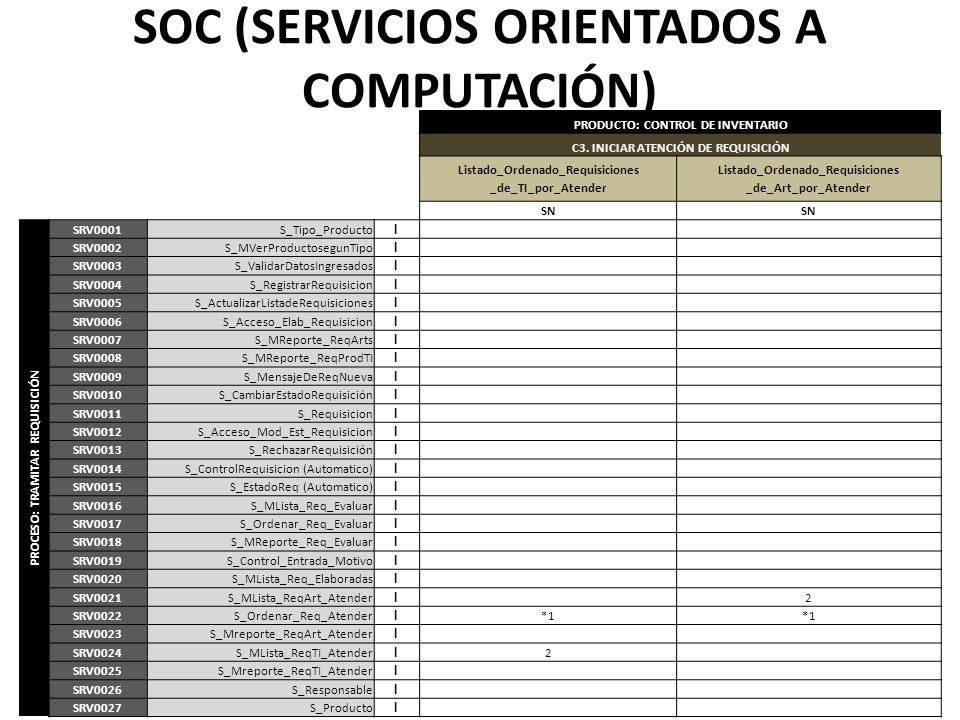

PRODUCTO: CONTROL DE INVENTARIO C3. INICIAR ATENCIÓN DE REQUISICIÓN Listado_Ordenado_Requisiciones _de_TI_por_Atender _de_Art_por_Atender SN PROCESO: TRAMITAR REQUISICIÓN SRV0001 S_Tipo_Producto I SRV0002 S_MVerProductosegunTipo SRV0003 S_ValidarDatosIngresados SRV0004 S_RegistrarRequisicion SRV0005 S_ActualizarListadeRequisiciones SRV0006 S_Acceso_Elab_Requisicion SRV0007 S_MReporte_ReqArts SRV0008 S_MReporte_ReqProdTI SRV0009 S_MensajeDeReqNueva SRV0010 S_CambiarEstadoRequisición SRV0011 S_Requisicion SRV0012 S_Acceso_Mod_Est_Requisicion SRV0013 S_RechazarRequisición SRV0014 S_ControlRequisicion (Automatico) SRV0015 S_EstadoReq (Automatico) SRV0016 S_MLista_Req_Evaluar SRV0017 S_Ordenar_Req_Evaluar SRV0018 S_MReporte_Req_Evaluar SRV0019 S_Control_Entrada_Motivo SRV0020 S_MLista_Req_Elaboradas SRV0021 S_MLista_ReqArt_Atender 2 SRV0022 S_Ordenar_Req_Atender *1 SRV0023 S_Mreporte_ReqArt_Atender SRV0024 S_MLista_ReqTI_Atender SRV0025 S_Mreporte_ReqTI_Atender SRV0026 S_Responsable SRV0027 S_Producto

17 ARQUITECTURA LÓGICA Diagrama de Componentes

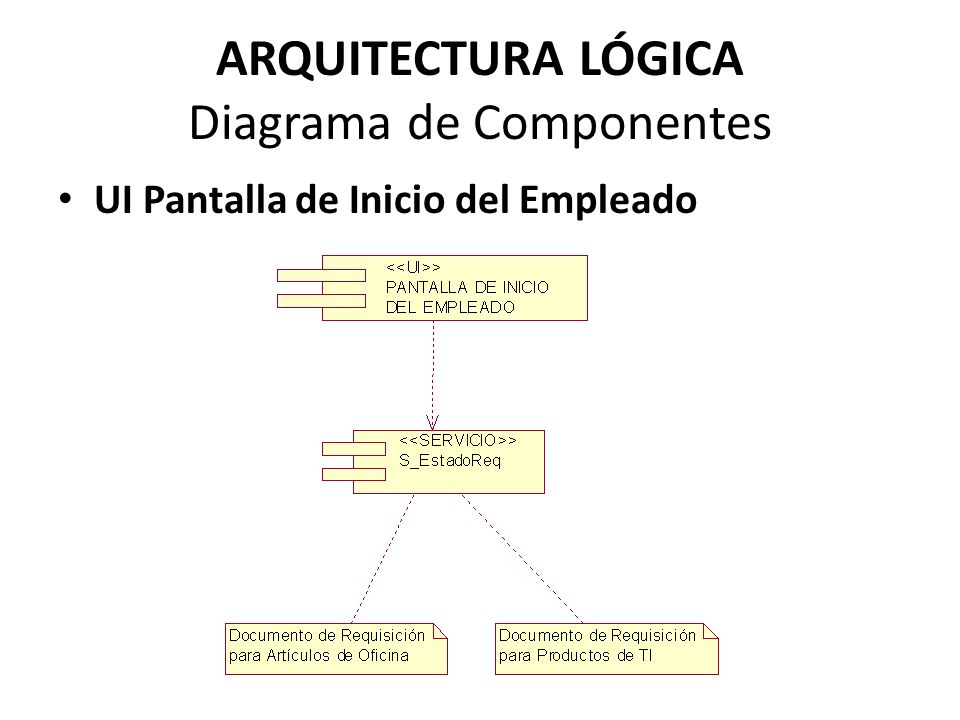

UI Pantalla de Inicio del Empleado

18 ARQUITECTURA LÓGICA Diagrama de Componentes

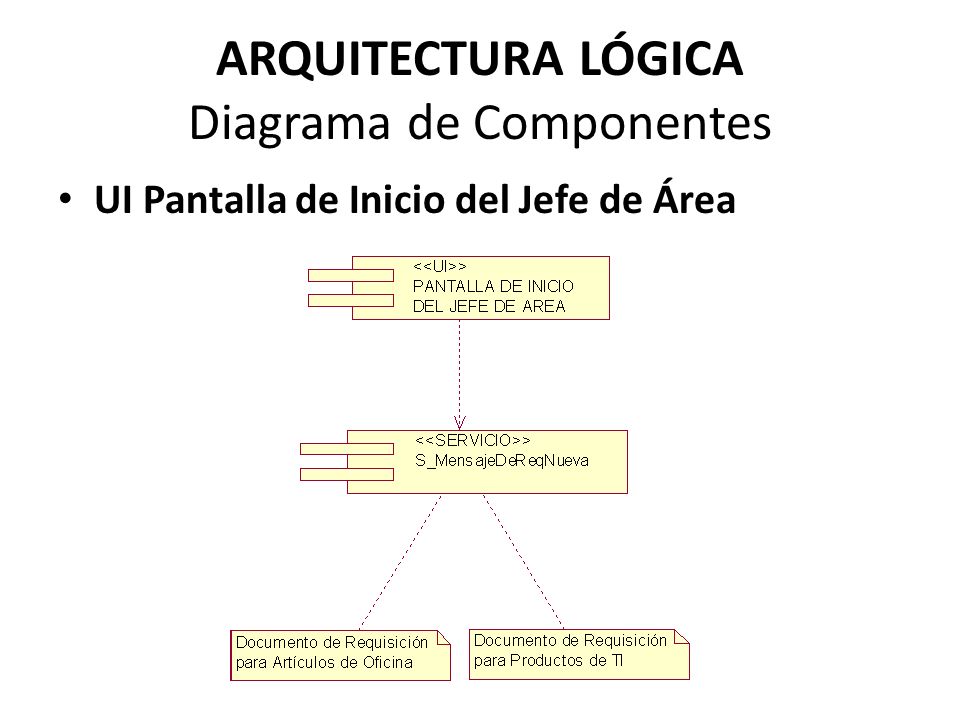

UI Pantalla de Inicio del Jefe de Área

19 ARQUITECTURA LÓGICA Diagrama de Componentes

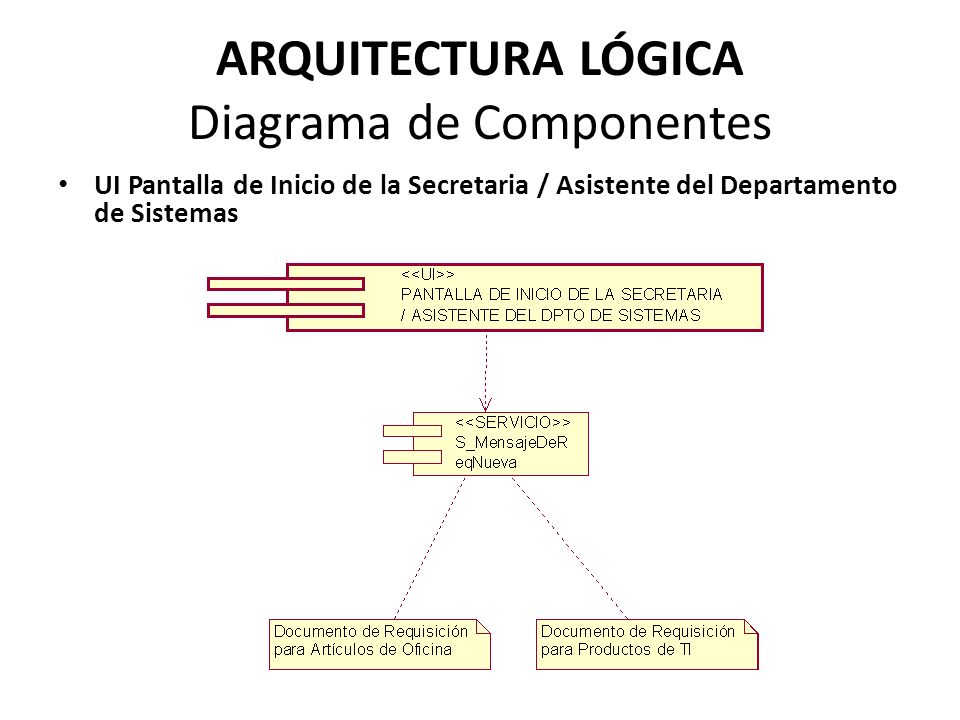

UI Pantalla de Inicio de la Secretaria / Asistente del Departamento de Sistemas

20 ARQUITECTURA LÓGICA Diagrama de Componentes

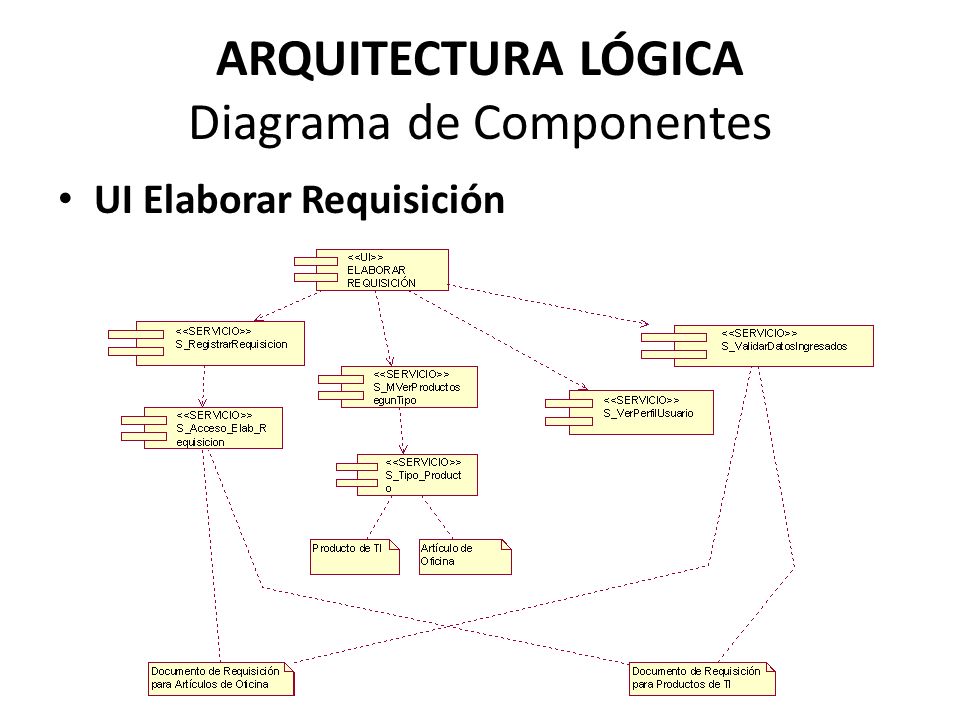

UI Elaborar Requisición

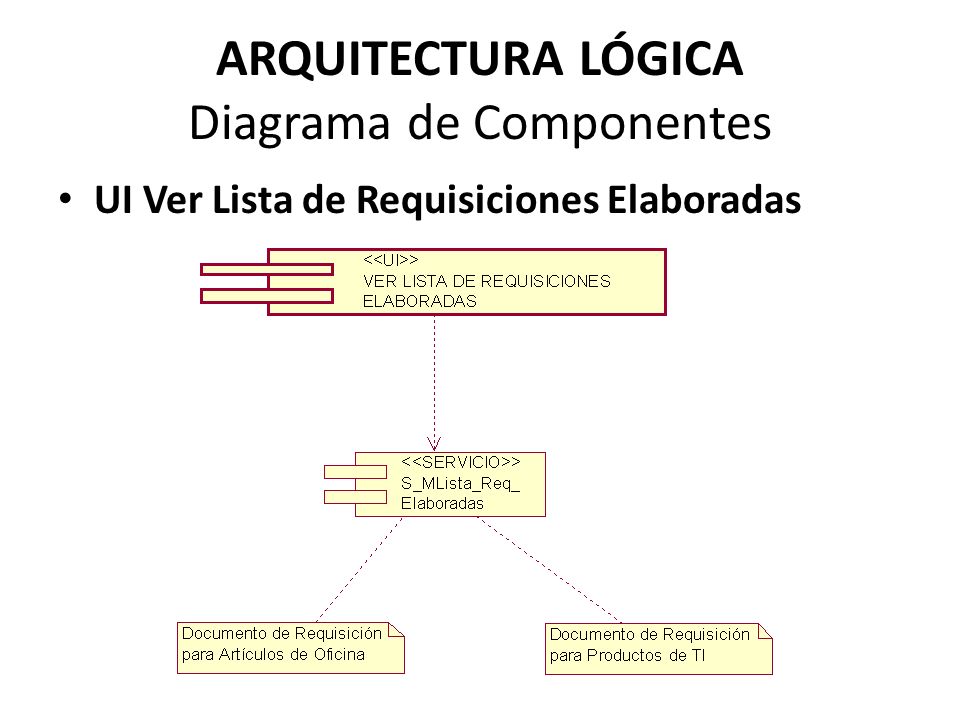

21 ARQUITECTURA LÓGICA Diagrama de Componentes
UI Ver Lista de Requisiciones Elaboradas

22 ARQUITECTURA LÓGICA Diagrama de Componentes

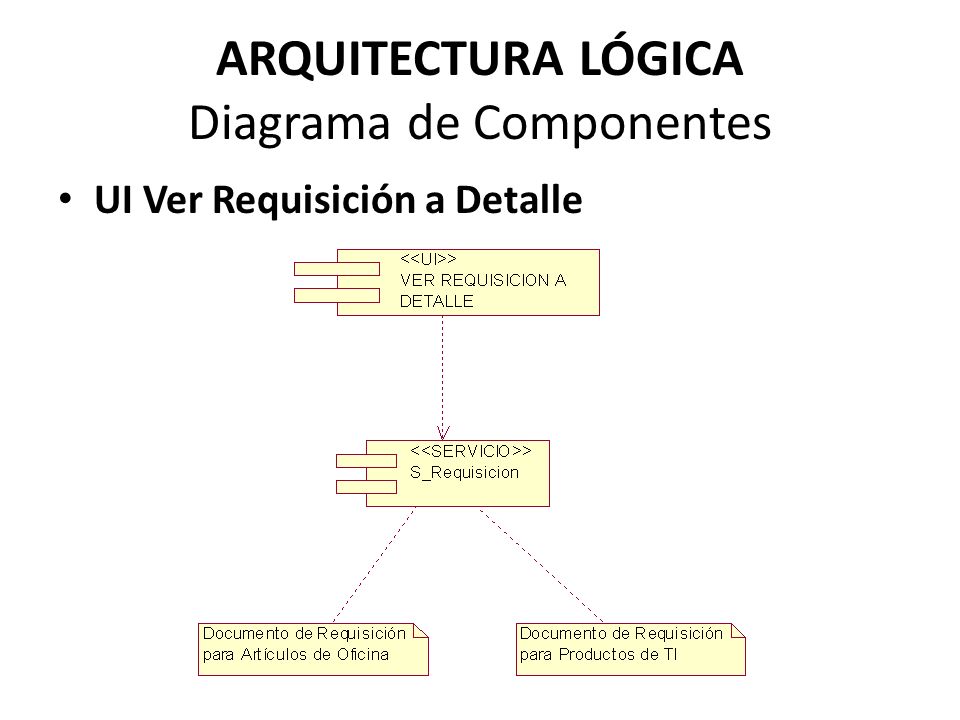

UI Ver Requisición a Detalle

23 ARQUITECTURA LÓGICA Diagrama de Componentes

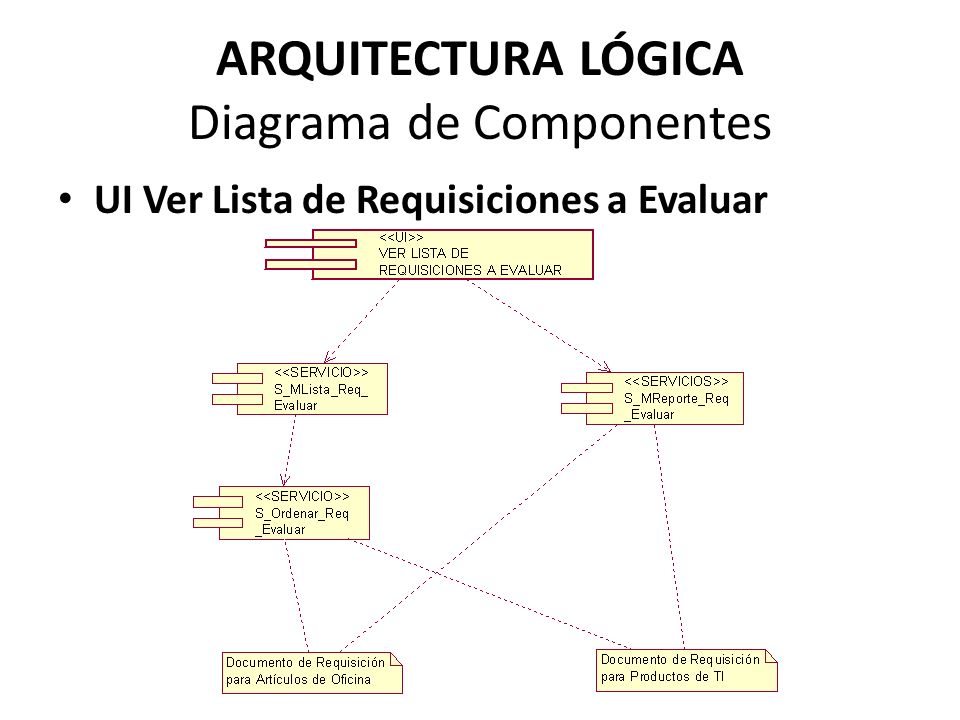

UI Ver Lista de Requisiciones a Evaluar

24 ARQUITECTURA LÓGICA Diagrama de Componentes

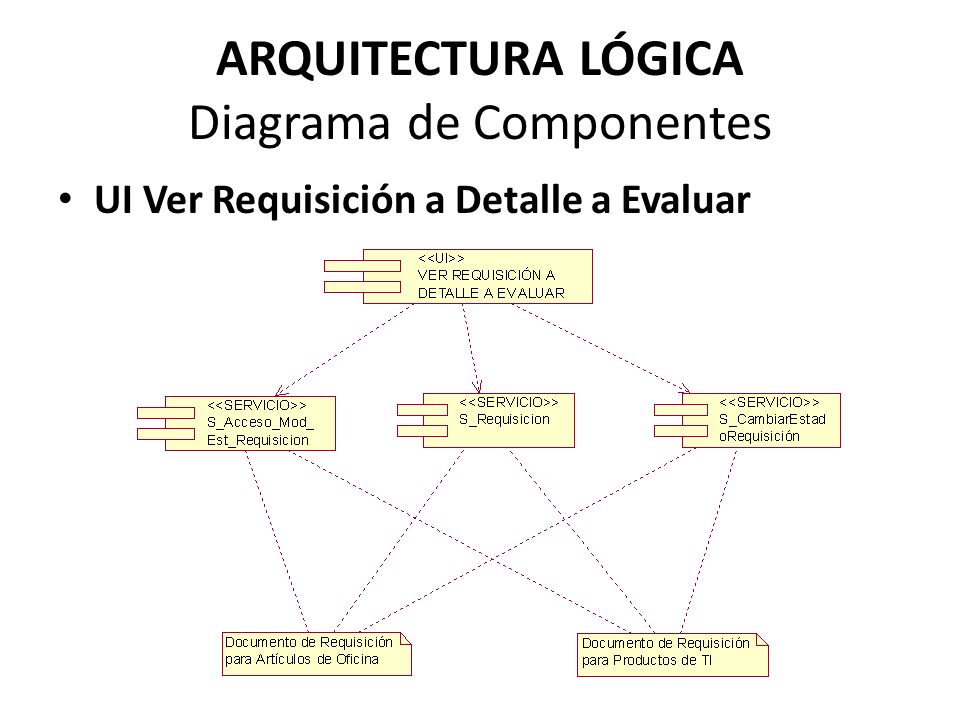

UI Ver Requisición a Detalle a Evaluar

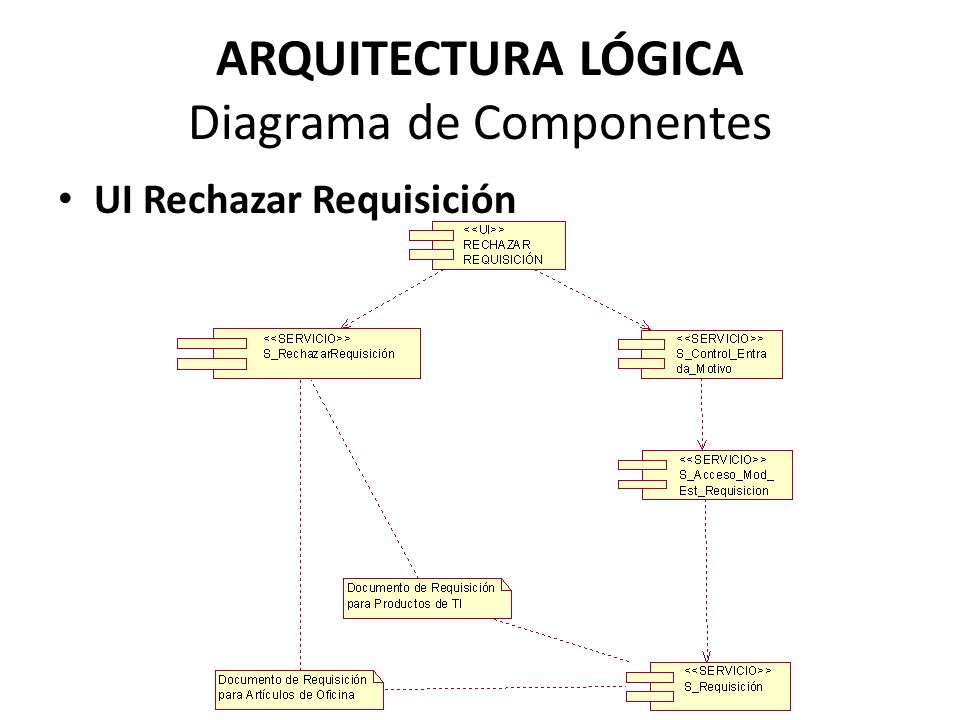

25 ARQUITECTURA LÓGICA Diagrama de Componentes
UI Rechazar Requisición

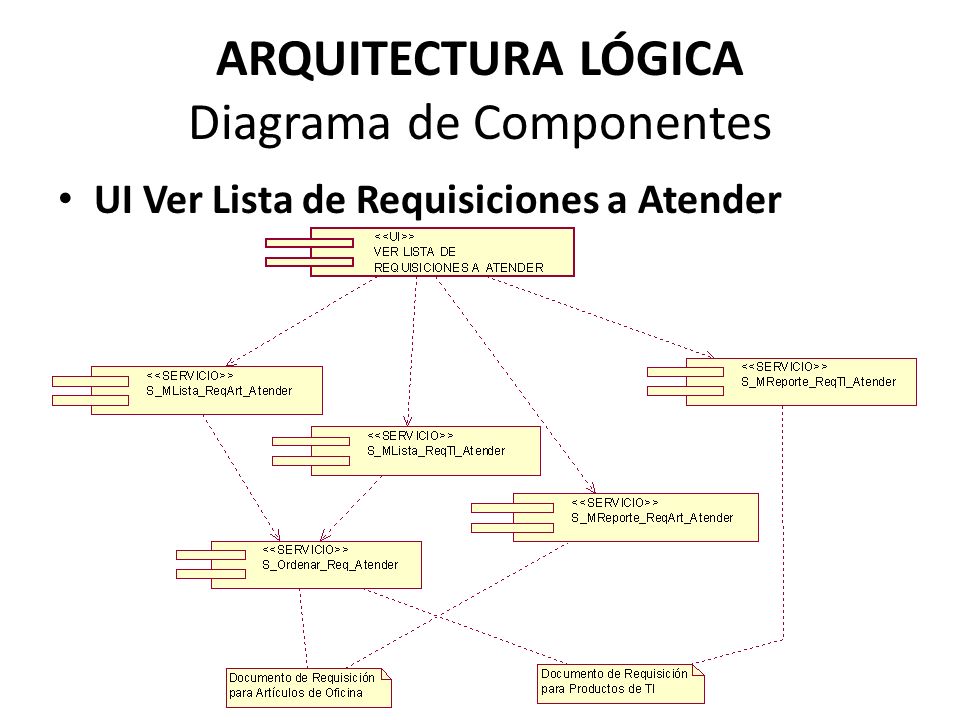

26 ARQUITECTURA LÓGICA Diagrama de Componentes
UI Ver Lista de Requisiciones a Atender

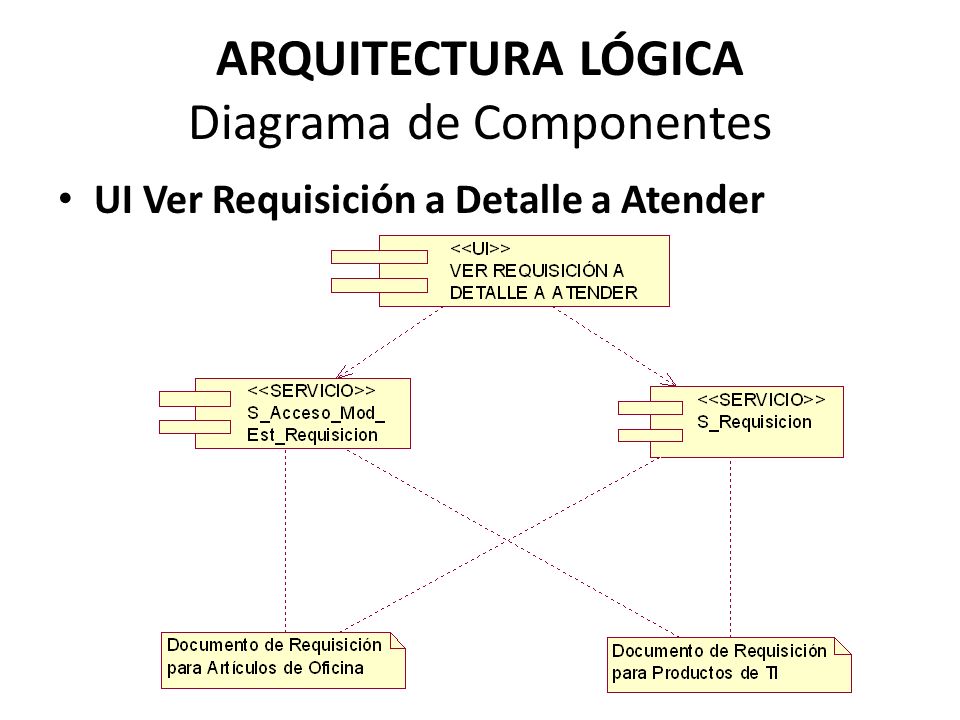

27 ARQUITECTURA LÓGICA Diagrama de Componentes
UI Ver Requisición a Detalle a Atender

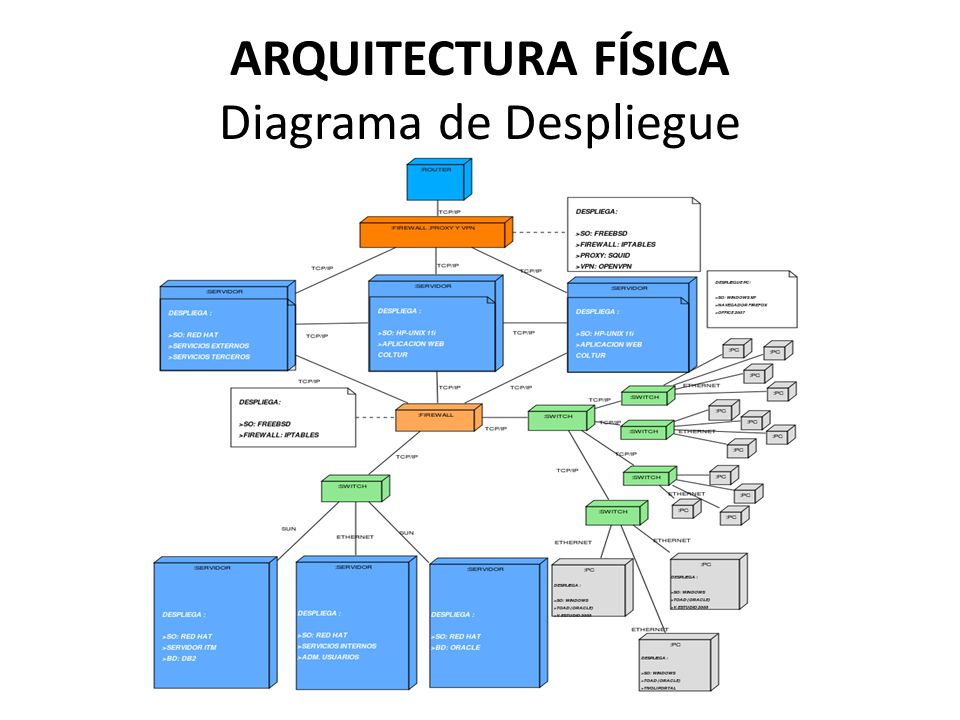

28 ARQUITECTURA FÍSICA Diagrama de Despliegue

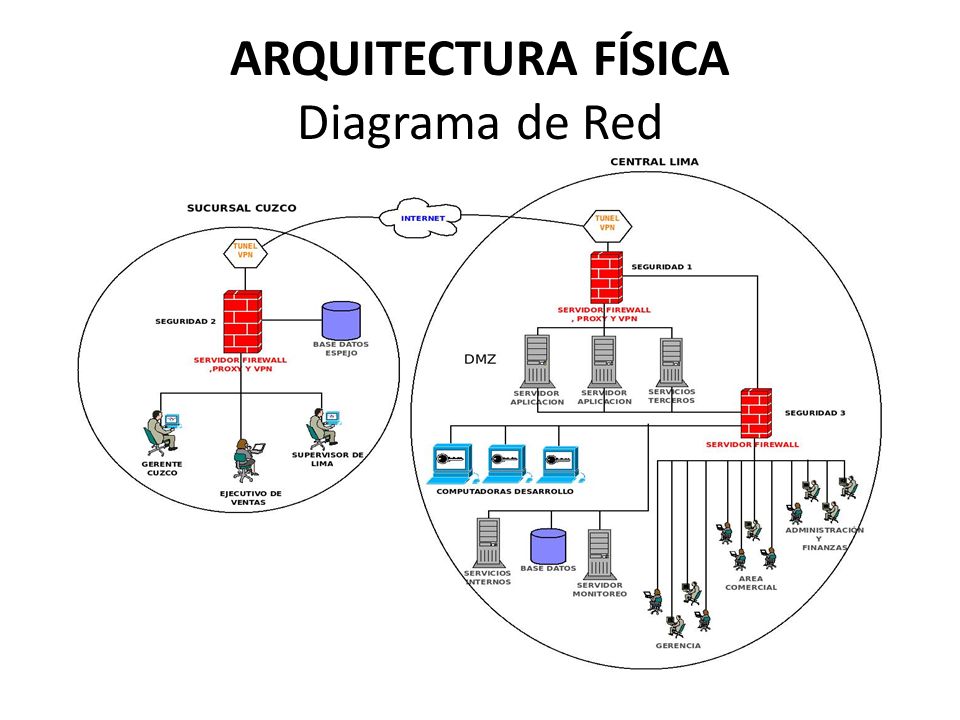

29 ARQUITECTURA FÍSICA Diagrama de Red

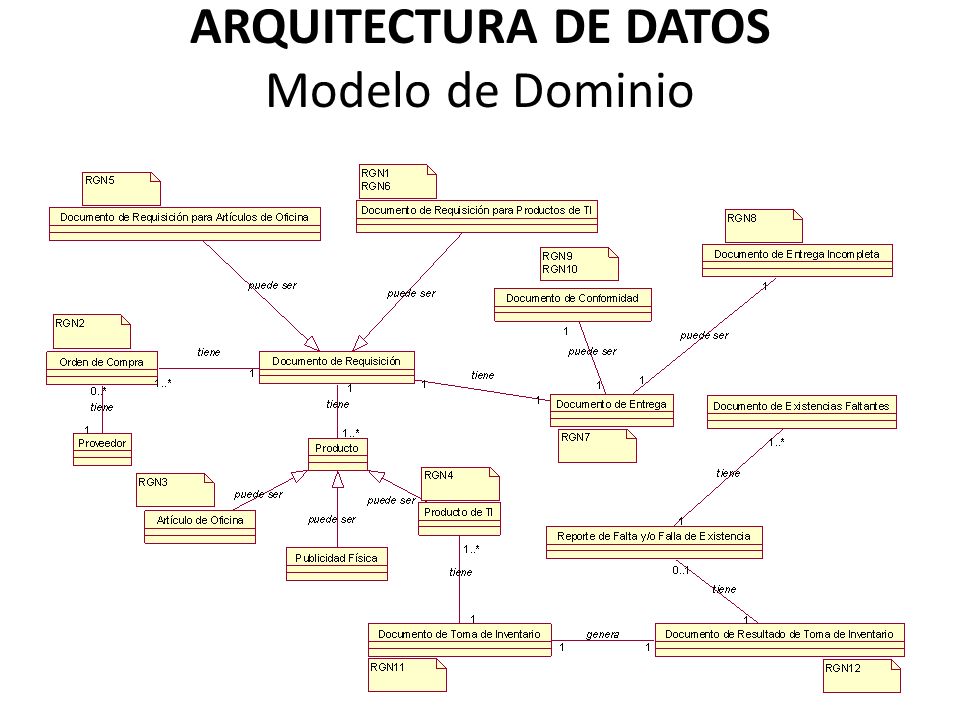

30 ARQUITECTURA DE DATOS Modelo de Dominio

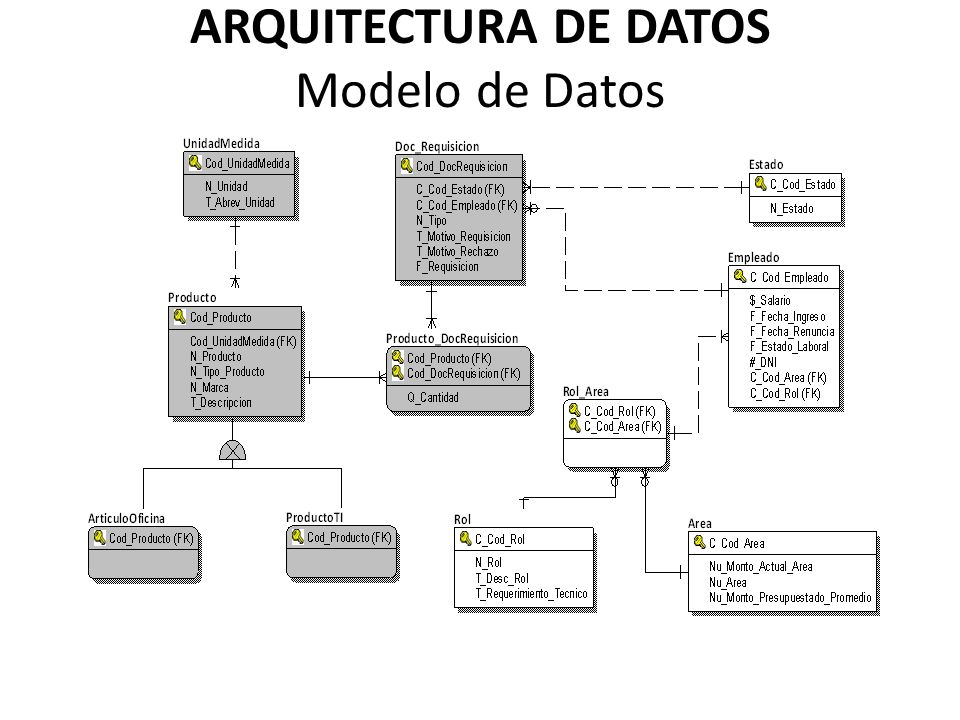

31 ARQUITECTURA DE DATOS Modelo de Datos

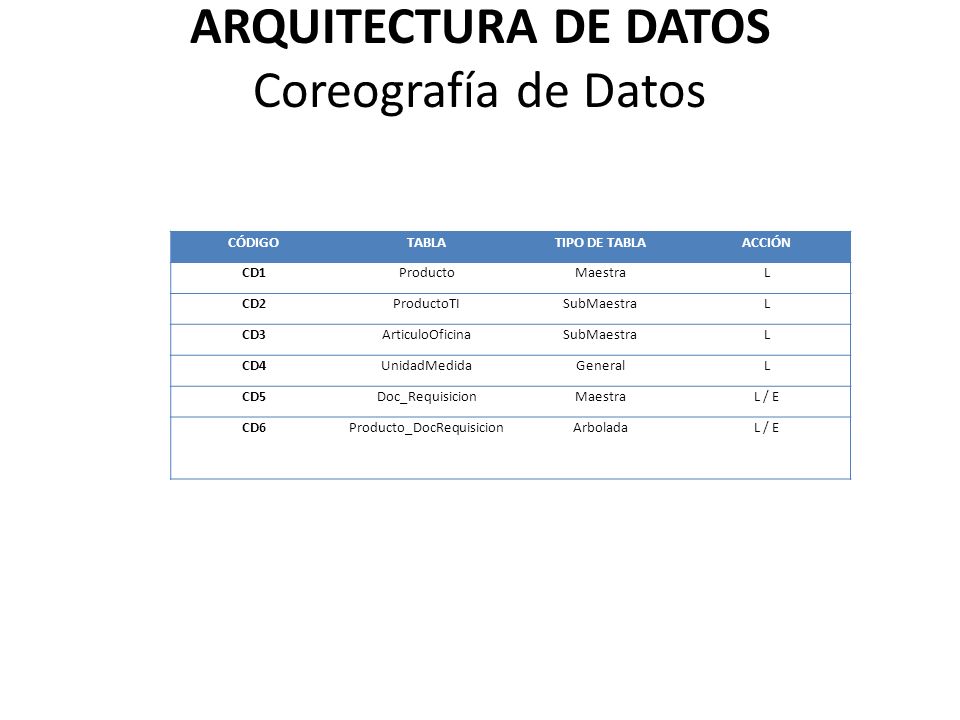

32 ARQUITECTURA DE DATOS Coreografía de Datos
CÓDIGO TABLA TIPO DE TABLA ACCIÓN CD1 Producto Maestra L CD2 ProductoTI SubMaestra CD3 ArticuloOficina CD4 UnidadMedida General CD5 Doc_Requisicion L / E CD6 Producto_DocRequisicion Arbolada
