1 OSCAR IVAN GUTIERREZ COD.244637 ELECTRICIDAD Y MAGNETISMO

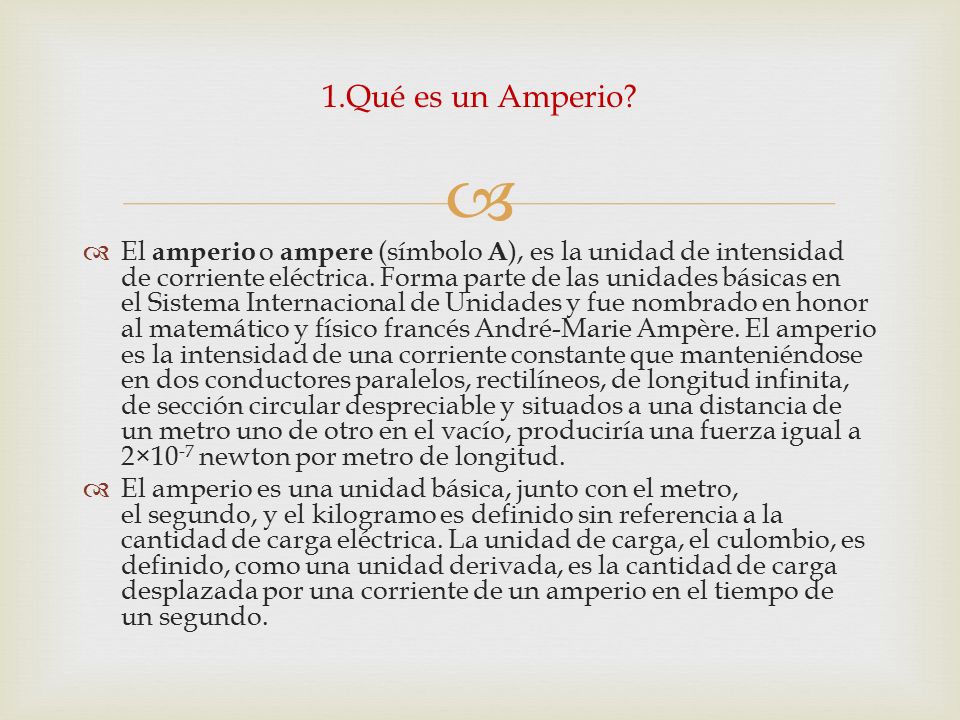

2   El amperio o ampere (símbolo A ), es la unidad de intensidad de corriente eléctrica. Forma parte de las unidades básicas en el Sistema Internacional de Unidades y fue nombrado en honor al matemático y físico francés André-Marie Ampère. El amperio es la intensidad de una corriente constante que manteniéndose en dos conductores paralelos, rectilíneos, de longitud infinita, de sección circular despreciable y situados a una distancia de un metro uno de otro en el vacío, produciría una fuerza igual a 2×10 -7 newton por metro de longitud.  El amperio es una unidad básica, junto con el metro, el segundo, y el kilogramo es definido sin referencia a la cantidad de carga eléctrica. La unidad de carga, el culombio, es definido, como una unidad derivada, es la cantidad de carga desplazada por una corriente de un amperio en el tiempo de un segundo. 1.Qué es un Amperio?

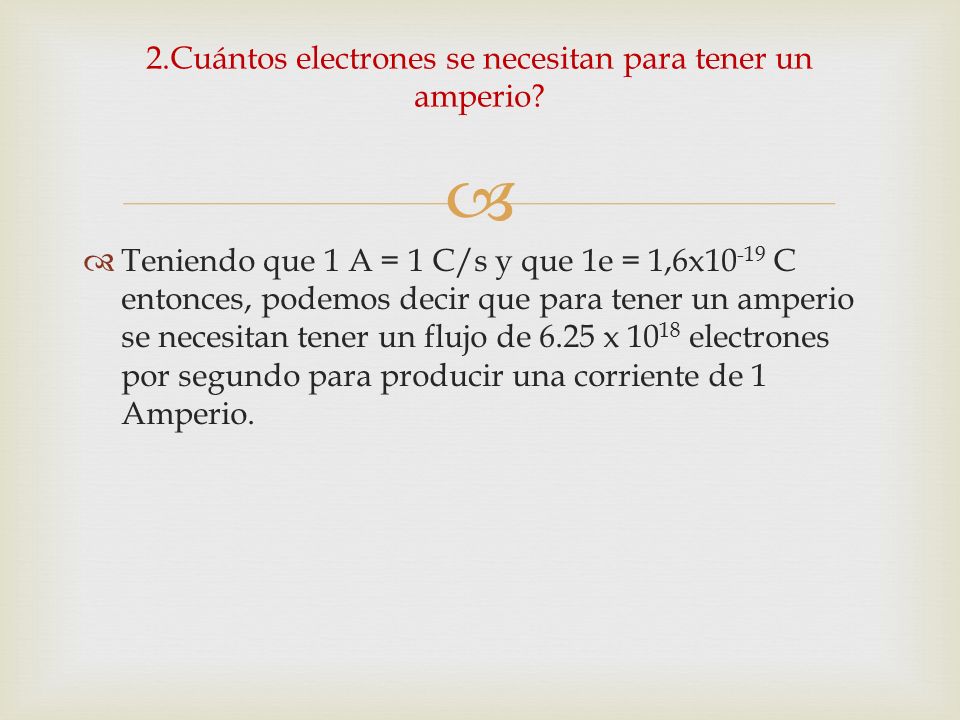

3   Teniendo que 1 A = 1 C/s y que 1e = 1,6x10 -19 C entonces, podemos decir que para tener un amperio se necesitan tener un flujo de 6.25 x 10 18 electrones por segundo para producir una corriente de 1 Amperio. 2.Cuántos electrones se necesitan para tener un amperio?

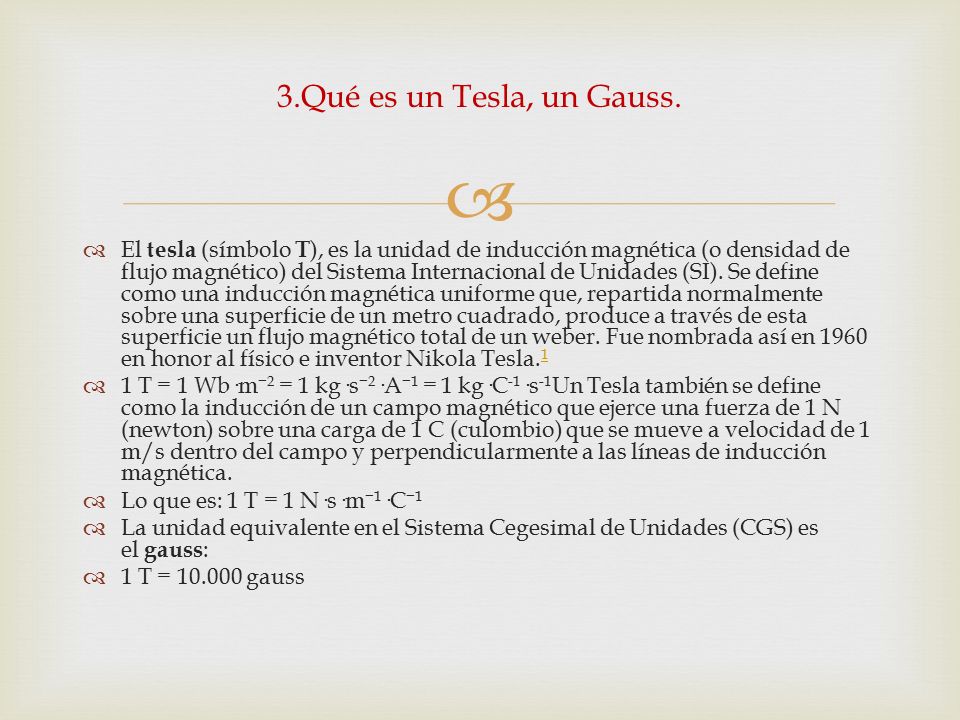

4   El tesla (símbolo T ), es la unidad de inducción magnética (o densidad de flujo magnético) del Sistema Internacional de Unidades (SI). Se define como una inducción magnética uniforme que, repartida normalmente sobre una superficie de un metro cuadrado, produce a través de esta superficie un flujo magnético total de un weber. Fue nombrada así en 1960 en honor al físico e inventor Nikola Tesla. 1 1  1 T = 1 Wb·m −2 = 1 kg·s −2 ·A −1 = 1 kg·C -1 ·s -1 Un Tesla también se define como la inducción de un campo magnético que ejerce una fuerza de 1 N (newton) sobre una carga de 1 C (culombio) que se mueve a velocidad de 1 m/s dentro del campo y perpendicularmente a las líneas de inducción magnética.  Lo que es: 1 T = 1 N·s·m −1 ·C −1  La unidad equivalente en el Sistema Cegesimal de Unidades (CGS) es el gauss :  1 T = 10.000 gauss 3.Qué es un Tesla, un Gauss.

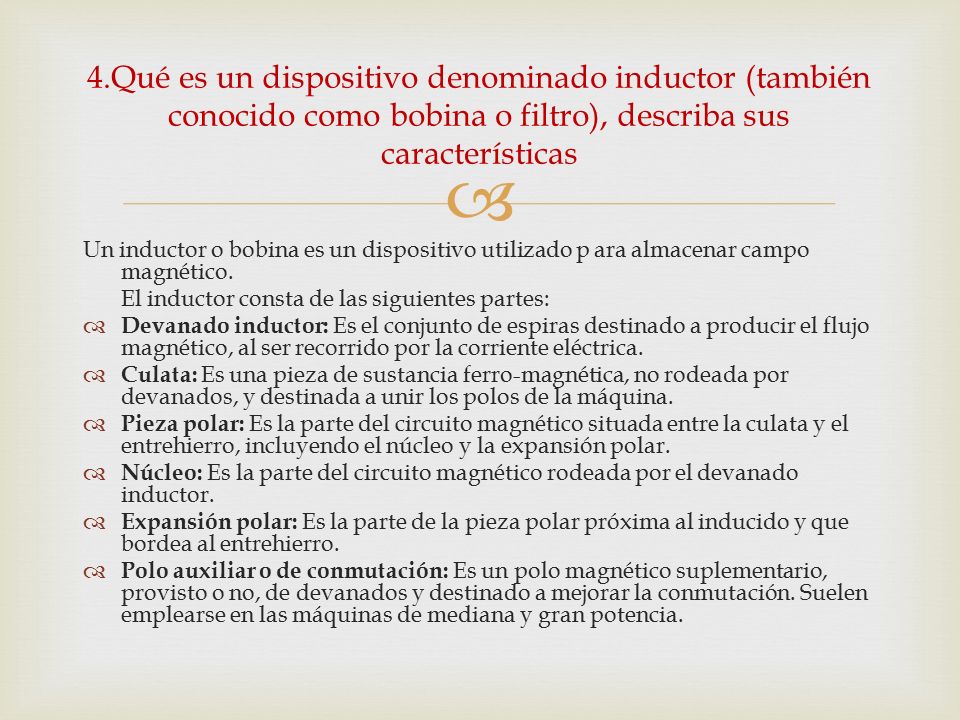

5  Un inductor o bobina es un dispositivo utilizado p ara almacenar campo magnético. El inductor consta de las siguientes partes:  Devanado inductor: Es el conjunto de espiras destinado a producir el flujo magnético, al ser recorrido por la corriente eléctrica.  Culata: Es una pieza de sustancia ferro-magnética, no rodeada por devanados, y destinada a unir los polos de la máquina.  Pieza polar: Es la parte del circuito magnético situada entre la culata y el entrehierro, incluyendo el núcleo y la expansión polar.  Núcleo: Es la parte del circuito magnético rodeada por el devanado inductor.  Expansión polar: Es la parte de la pieza polar próxima al inducido y que bordea al entrehierro.  Polo auxiliar o de conmutación: Es un polo magnético suplementario, provisto o no, de devanados y destinado a mejorar la conmutación. Suelen emplearse en las máquinas de mediana y gran potencia. 4.Qué es un dispositivo denominado inductor (también conocido como bobina o filtro), describa sus características

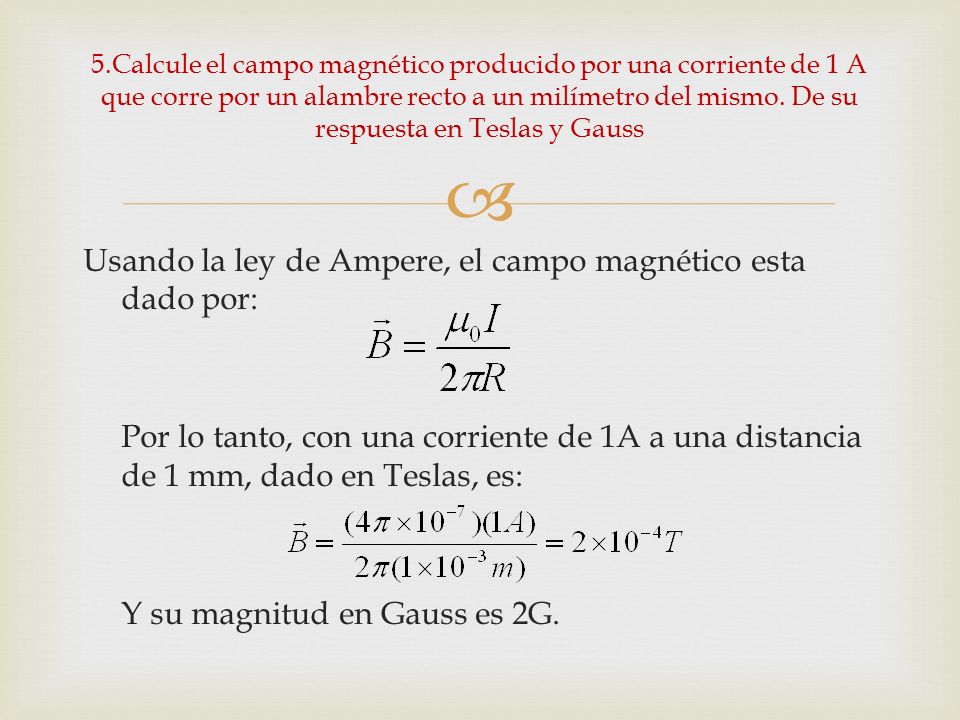

6  Usando la ley de Ampere, el campo magnético esta dado por: Por lo tanto, con una corriente de 1A a una distancia de 1 mm, dado en Teslas, es: Y su magnitud en Gauss es 2G. 5.Calcule el campo magnético producido por una corriente de 1 A que corre por un alambre recto a un milímetro del mismo. De su respuesta en Teslas y Gauss

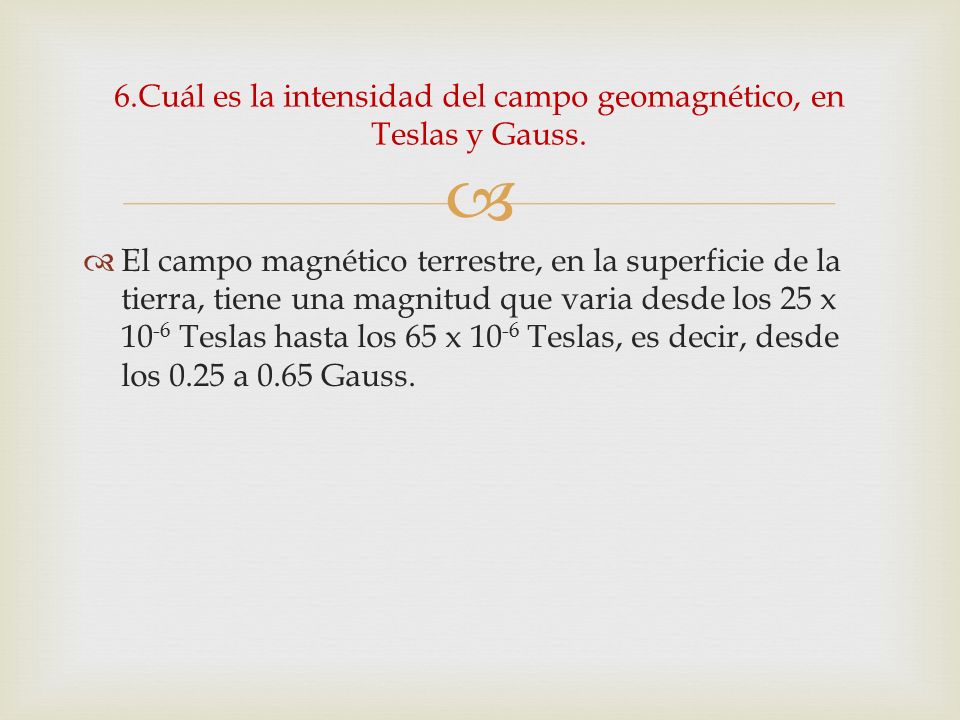

7   El campo magnético terrestre, en la superficie de la tierra, tiene una magnitud que varia desde los 25 x 10 -6 Teslas hasta los 65 x 10 -6 Teslas, es decir, desde los 0.25 a 0.65 Gauss. 6.Cuál es la intensidad del campo geomagnético, en Teslas y Gauss.

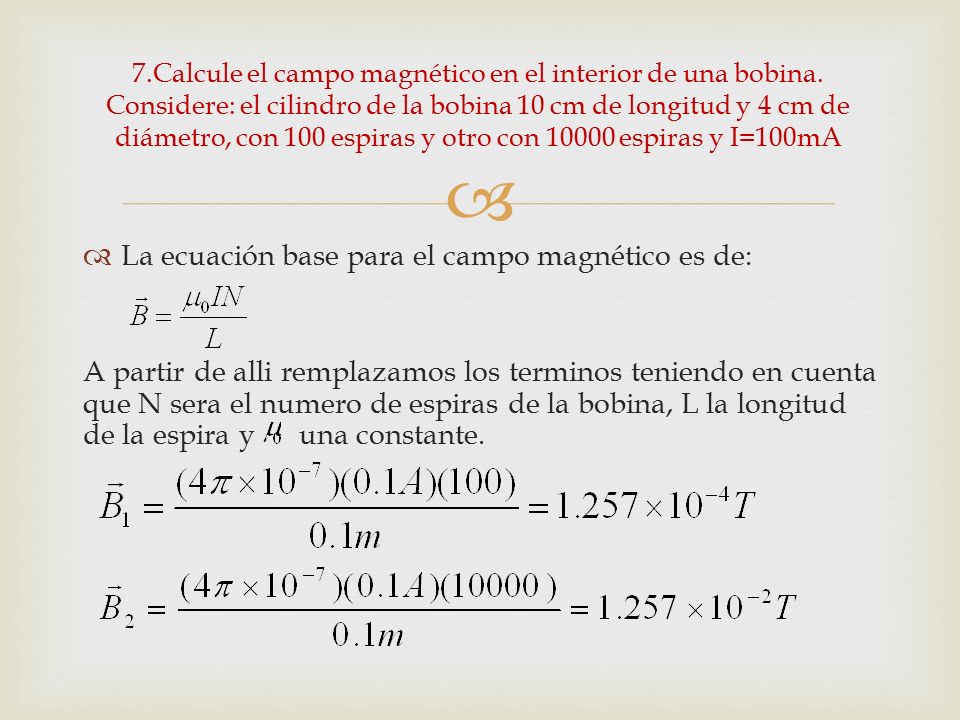

8   La ecuación base para el campo magnético es de: A partir de alli remplazamos los terminos teniendo en cuenta que N sera el numero de espiras de la bobina, L la longitud de la espira y una constante. 7.Calcule el campo magnético en el interior de una bobina. Considere: el cilindro de la bobina 10 cm de longitud y 4 cm de diámetro, con 100 espiras y otro con 10000 espiras y I=100mA
