1 FOTOMETRÍA DE LLAMA ALEJANDRA DAMIÁN V. CAROLINA FIGUEROA T.
ROCIO PAINEMAL R. ALEJANDRA SANDOVAL B. PAMELA URIBE C.

2 FOTOMETRÍA Un gran número de las determinaciones que se realizan habitualmente en los laboratorios clínicos utilizan medidas de la energía radiante. El fundamento de esta técnica se basa en las interacciones de las radiaciones electromagnéticas sobre la materia.

3 NEFELOMETRÍA FLUORIMETRÍA FOTOMETRÍA FOTOMETRÍA DE LLAMA TURBIDIMETRÍA

4 FOTOMETRÍA DE LLAMA El Principio de la fotometría de llama es la transformación reversible entre un estado electrónico de base y un estado electrónico excitado, originando una señal óptica que es la que se mide. Este fenómeno puede representarse como: A* ⇆ A + hv

5 La Fotometría de llama se divide en dos amplias categorías
Fotometría de llama de emisión. Fotometría de llama de absorción atómica. En ambos casos la llama sirve para convertir el elemento que se quiere medir en un vapor atómico.

6 Fotometría de Llama de Emisión:
La Fotometría de Llama de Emisión se puede explicar según la siguiente ecuación: A*  A + hv La energía se disipa en diferentes longitudes de onda del espectro característica para cada elemento.

7 El Fotómetro de llama de Emisión.
Un fotómetro de llama de emisión consiste esencialmente en las siguientes partes:

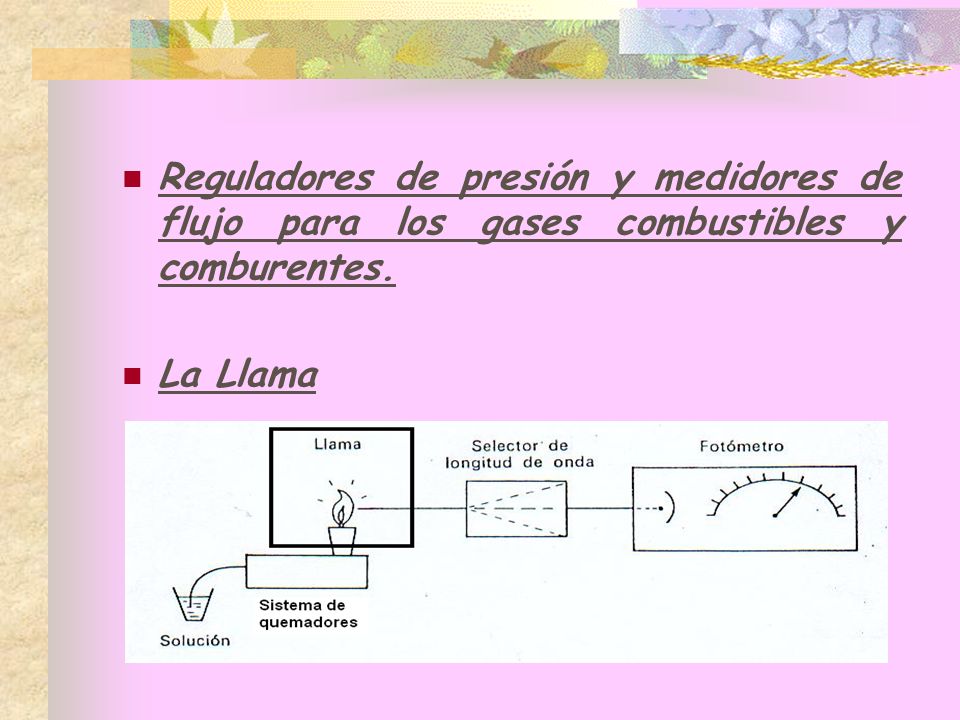

8 Reguladores de presión y medidores de flujo para los gases combustibles y comburentes.
La Llama

9 La llama se emplea para:
- Transformación de la muestra. -Descomposición del compuesto molecular. - Excitación de las partículas Hay principalmente dos tipos de llama: -La llama blanda. -La llama dura.

10 Temperatura de la llama (ºC) con diversas mezclas de combustible
EN AIRE EN OXIGENO Propano 1925 2800 Butano 1900 2900 Hidrogeno 2100 2780 Acetileno 2200 3050

11 Sistema de quemadores Es la parte del fotómetro donde se evapora instantáneamente el disolvente y la muestra se convierte en un gas.

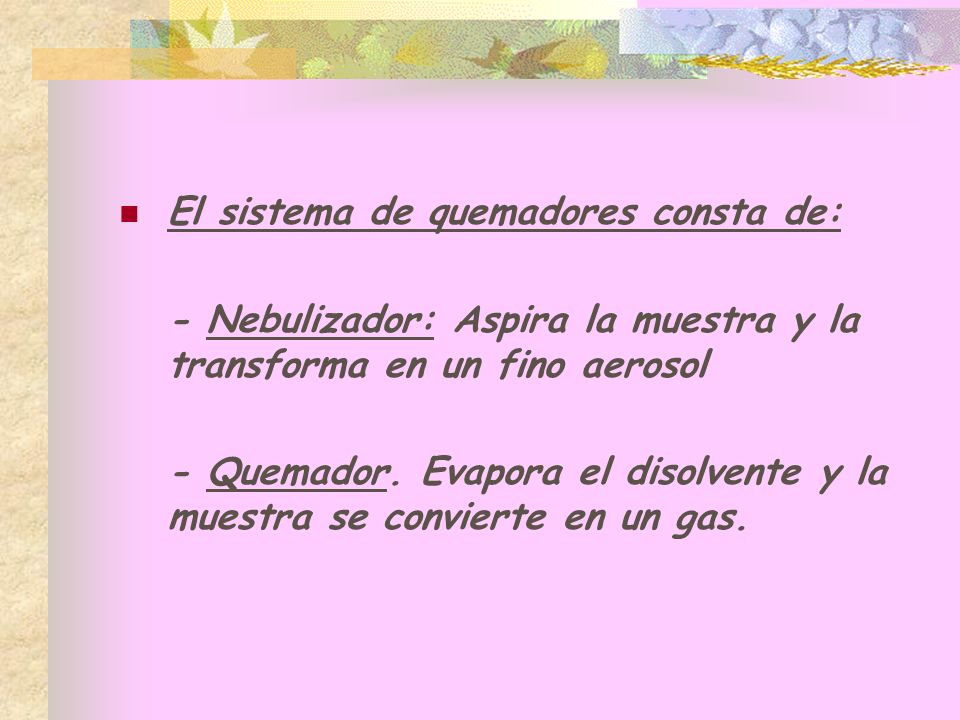

12 El sistema de quemadores consta de:
- Nebulizador: Aspira la muestra y la transforma en un fino aerosol - Quemador. Evapora el disolvente y la muestra se convierte en un gas.

13 Sistema óptico:

14 Sistema óptico Su función es colectar la luz de la parte más estable de la llama, volverla monocromática y luego enfocarla en la superficie de un detector fotosensible. Consiste en: - Un filtro. - Una lente sencilla.

15 Detector fotosensible:
Es el sistema que transforma la energía luminosa que recibe en forma de fotones en energía eléctrica.

16 Los mas simples: - Fotocélula
Los mas complejos : - Fototubo Fotomultiplicador La señal electrónica resultante es mostrada directamente en la aguja de un galvanómetro sensible o un dispositivo digital.

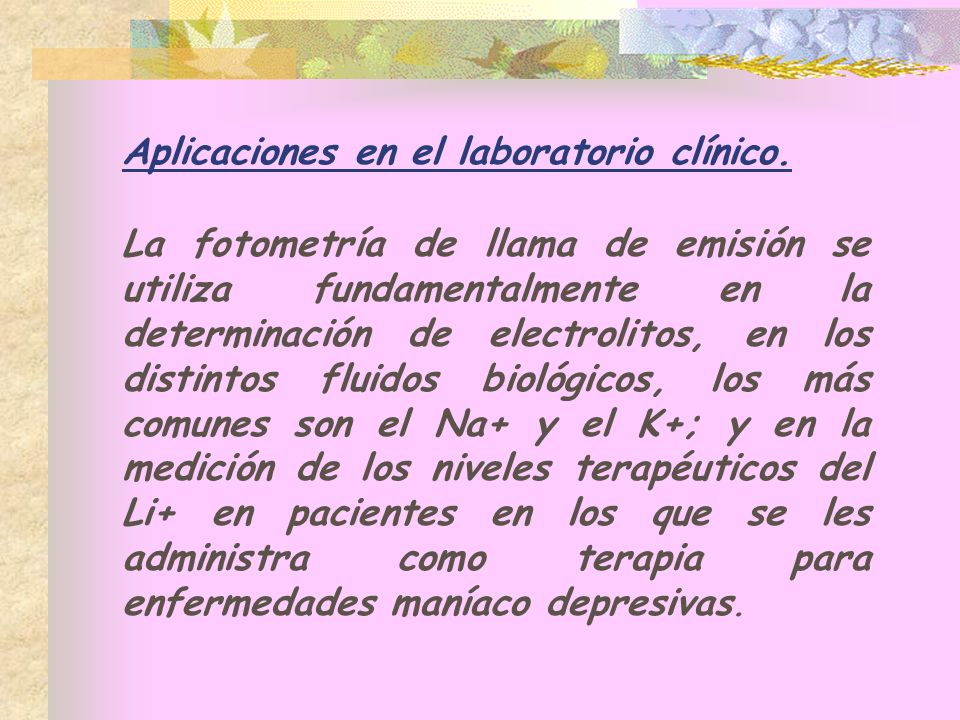

17 Aplicaciones en el laboratorio clínico.
La fotometría de llama de emisión se utiliza fundamentalmente en la determinación de electrolitos, en los distintos fluidos biológicos, los más comunes son el Na+ y el K+; y en la medición de los niveles terapéuticos del Li+ en pacientes en los que se les administra como terapia para enfermedades maníaco depresivas.

18 Laboratorio de Bioquímica Clínica UFRO
Fotómetro de Llama de Emisión. Modelo JENWAY PFP 7

19 FOTOMETRÍA DE ABSORCIÓN ATÓMICA
Se hace pasar un rayo de luz monocromático proveniente de una lámpara de cátodo hueco, a través de una llama y se mide la atenuación de los fotones luego de la interacción con los átomos en estado de energía basal que así se transforman en átomos excitados. Este fenómeno se puede representar como: A*  A + hv

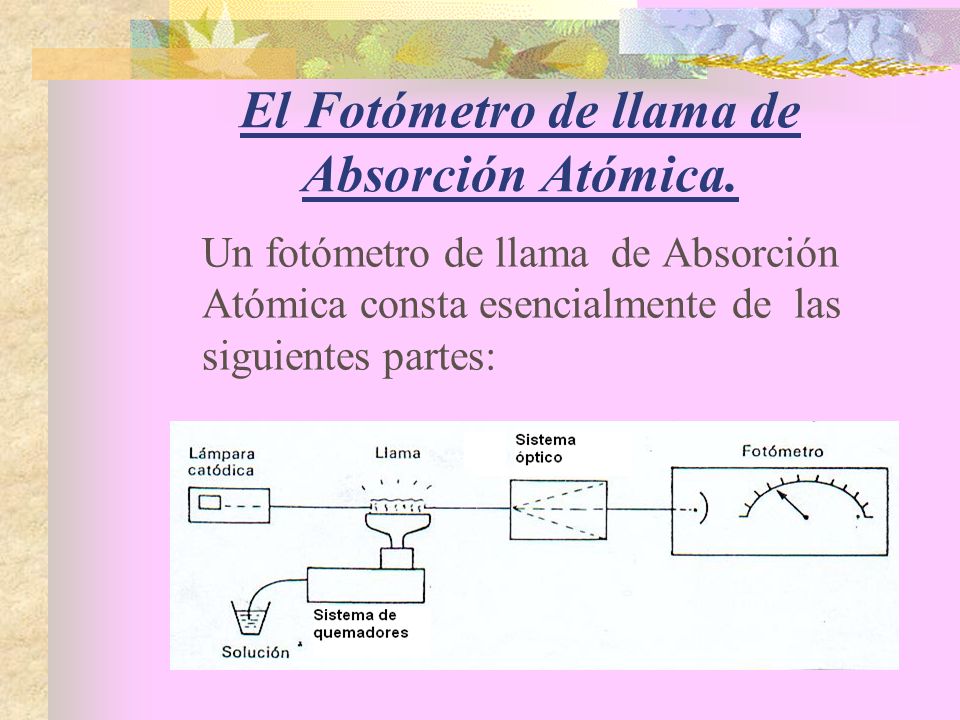

20 El Fotómetro de llama de Absorción Atómica.
Un fotómetro de llama de Absorción Atómica consta esencialmente de las siguientes partes:

21 Lámpara de Cátodo Hueco:
Posee un cátodo del metal que será analizado. Ventana de cuarzo o vidrio. Contiene Argón o Neón. Se debe utilizar una lámpara distinta para la medida de cada elemento.

22 La Llama: Reemplaza al portamuestras y su función es transformar las soluciones a analizar en átomos en estado gaseoso.

23 Sistema de Quemadores:
Posee el mismo descrito para el Fotómetro de Emisión.

24 Sistema Óptico: Monocromador Se emplea para rechazar la radiación originada por la llama. Detector Fotomultiplicador

25 Aplicaciones en el Laboratorio Clínico.
Se utiliza ampliamente para la determinación de metales en diferentes sustancias problemas. Es capaz de analizar más de 65 elementos distintos.

26 Laboratorio de Agroindustria
Fotómetro de llama de absorción atómica Modelo GBC 902/903 Modelo UNICAM 969
