VISION ESTEREOSCOPICA Definición Es la visión simultanea de los objetos desde distinto ángulo, el correspondiente a cada ojo y su coordinación mental.

Presentación del tema: "VISION ESTEREOSCOPICA Definición Es la visión simultanea de los objetos desde distinto ángulo, el correspondiente a cada ojo y su coordinación mental."— Transcripción de la presentación:

1

2

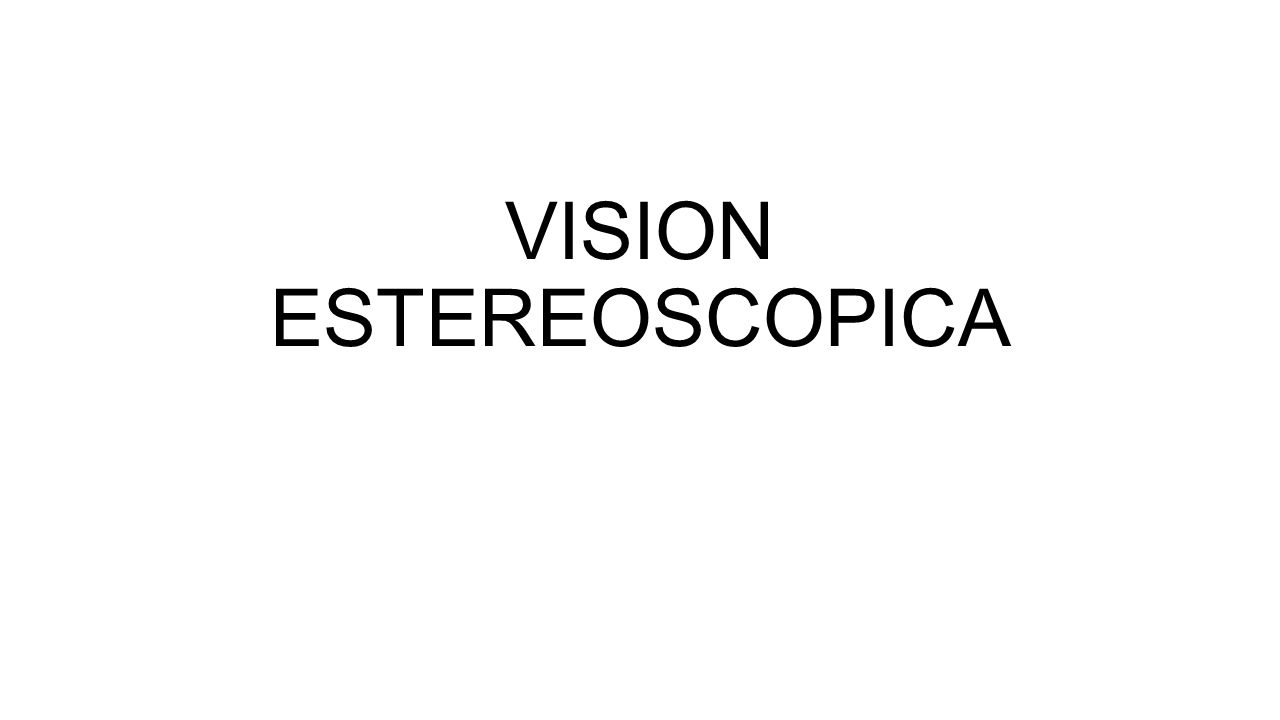

3 VISION ESTEREOSCOPICA

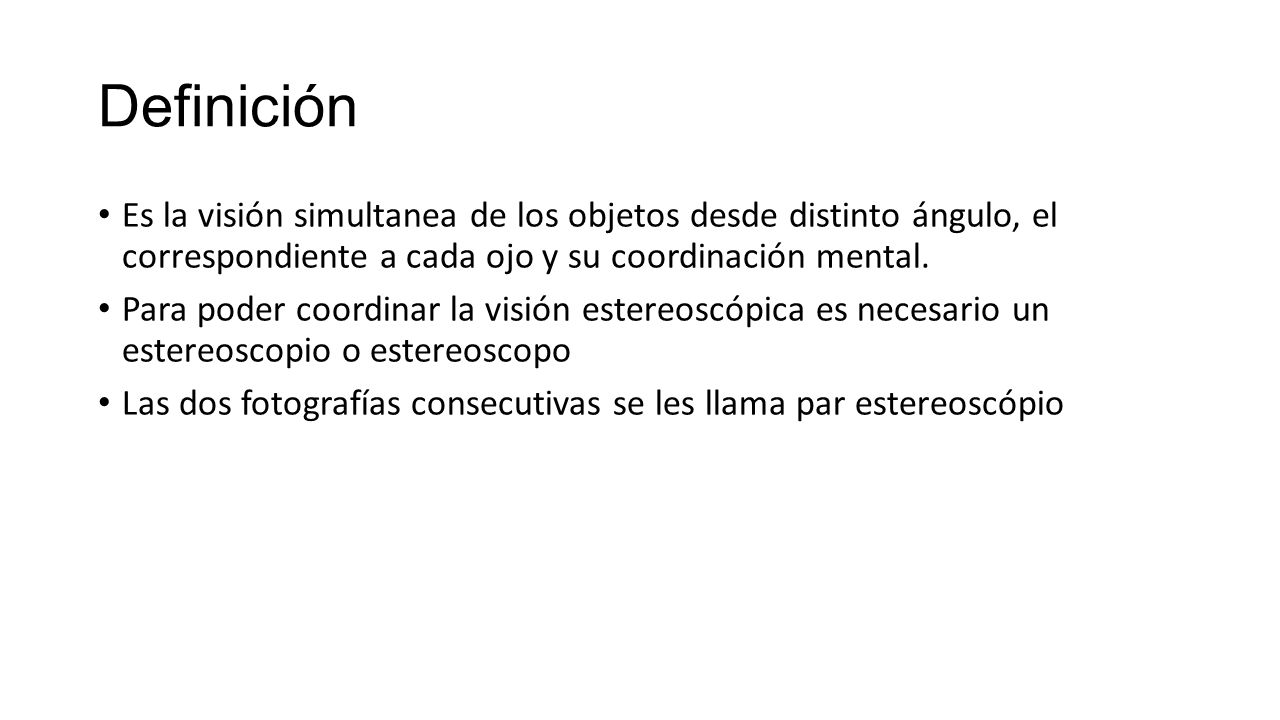

4 Definición Es la visión simultanea de los objetos desde distinto ángulo, el correspondiente a cada ojo y su coordinación mental. Para poder coordinar la visión estereoscópica es necesario un estereoscopio o estereoscopo Las dos fotografías consecutivas se les llama par estereoscópio

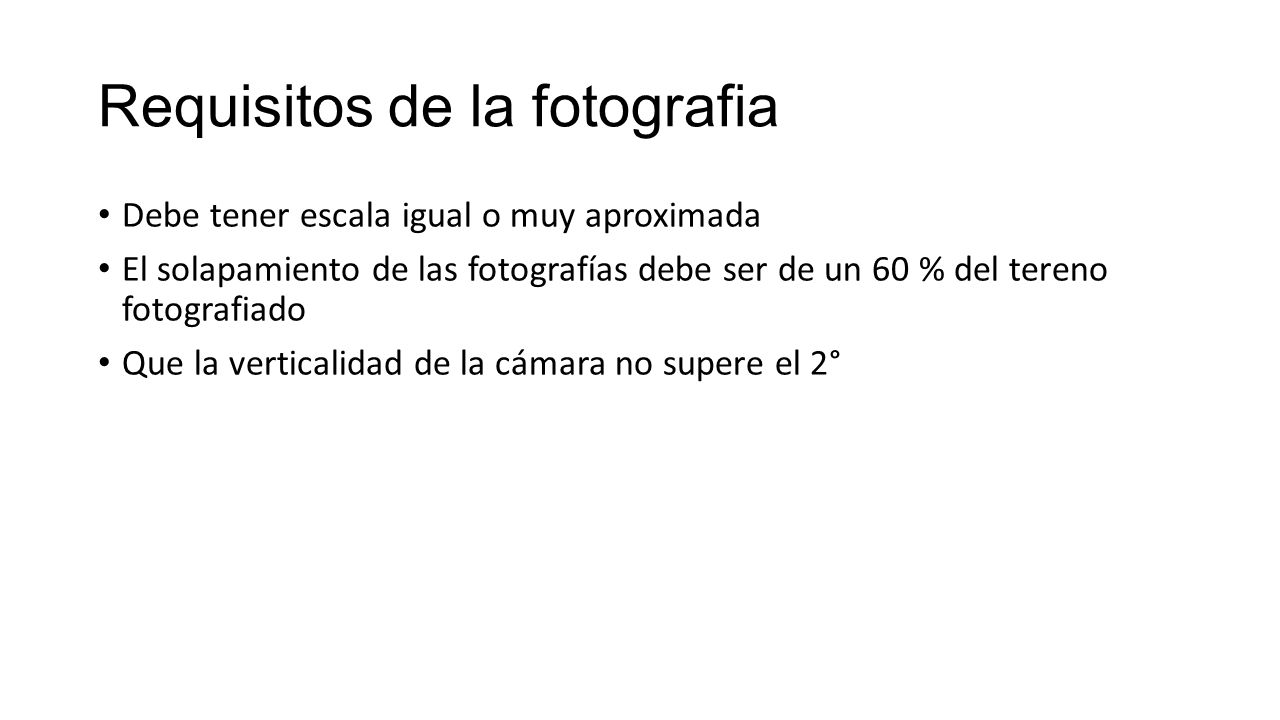

5 Requisitos de la fotografia
Debe tener escala igual o muy aproximada El solapamiento de las fotografías debe ser de un 60 % del tereno fotografiado Que la verticalidad de la cámara no supere el 2°

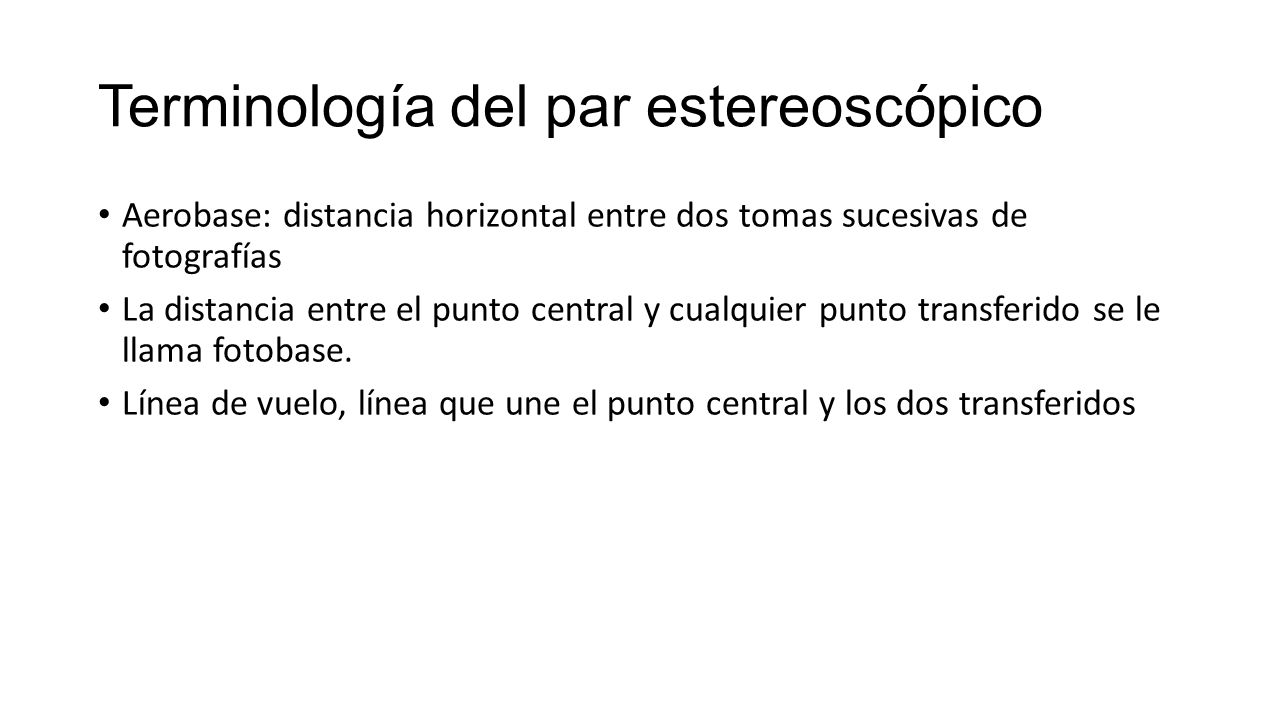

6 Terminología del par estereoscópico
Aerobase: distancia horizontal entre dos tomas sucesivas de fotografías La distancia entre el punto central y cualquier punto transferido se le llama fotobase. Línea de vuelo, línea que une el punto central y los dos transferidos

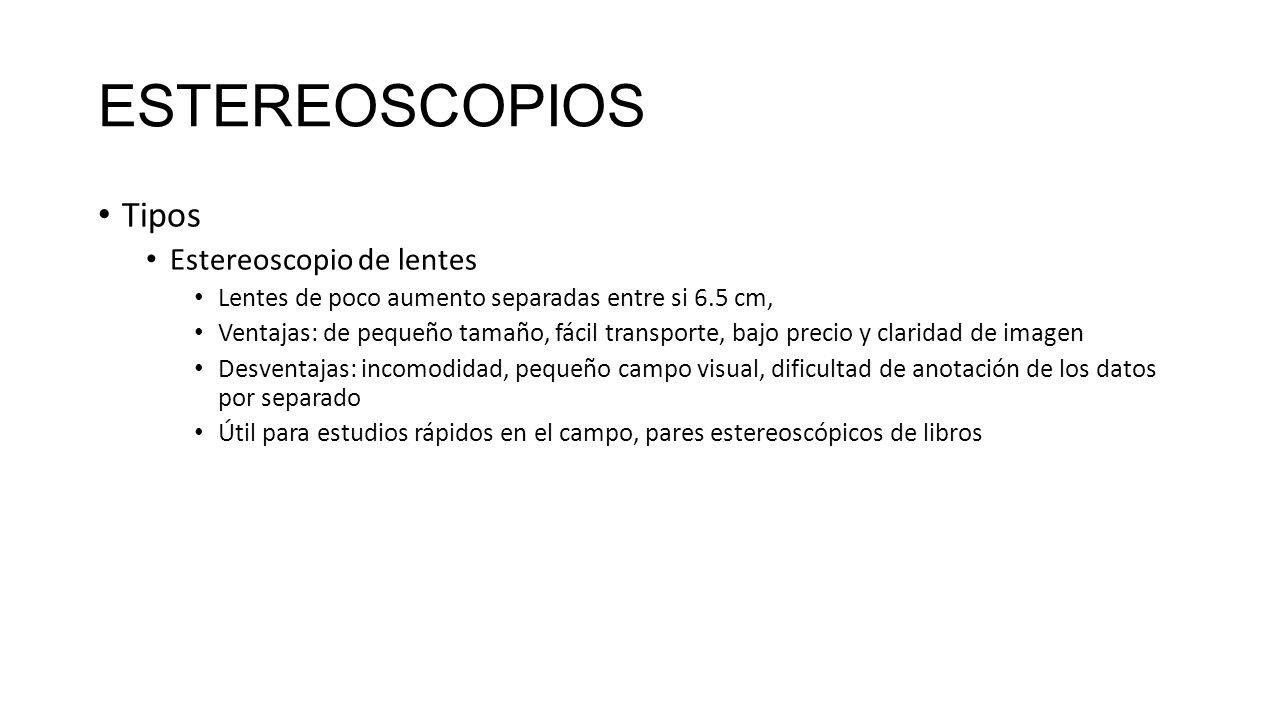

7 ESTEREOSCOPIOS Tipos Estereoscopio de lentes
Lentes de poco aumento separadas entre si 6.5 cm, Ventajas: de pequeño tamaño, fácil transporte, bajo precio y claridad de imagen Desventajas: incomodidad, pequeño campo visual, dificultad de anotación de los datos por separado Útil para estudios rápidos en el campo, pares estereoscópicos de libros

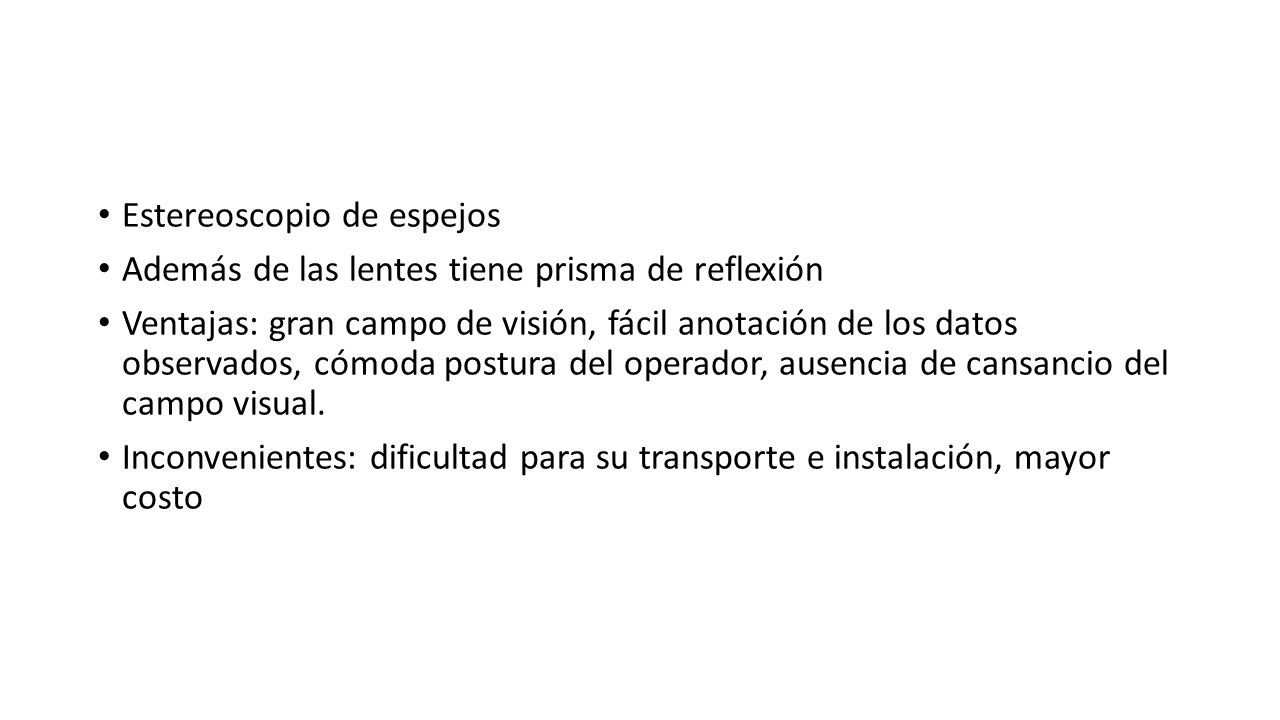

8 Estereoscopio de espejos
Además de las lentes tiene prisma de reflexión Ventajas: gran campo de visión, fácil anotación de los datos observados, cómoda postura del operador, ausencia de cansancio del campo visual. Inconvenientes: dificultad para su transporte e instalación, mayor costo

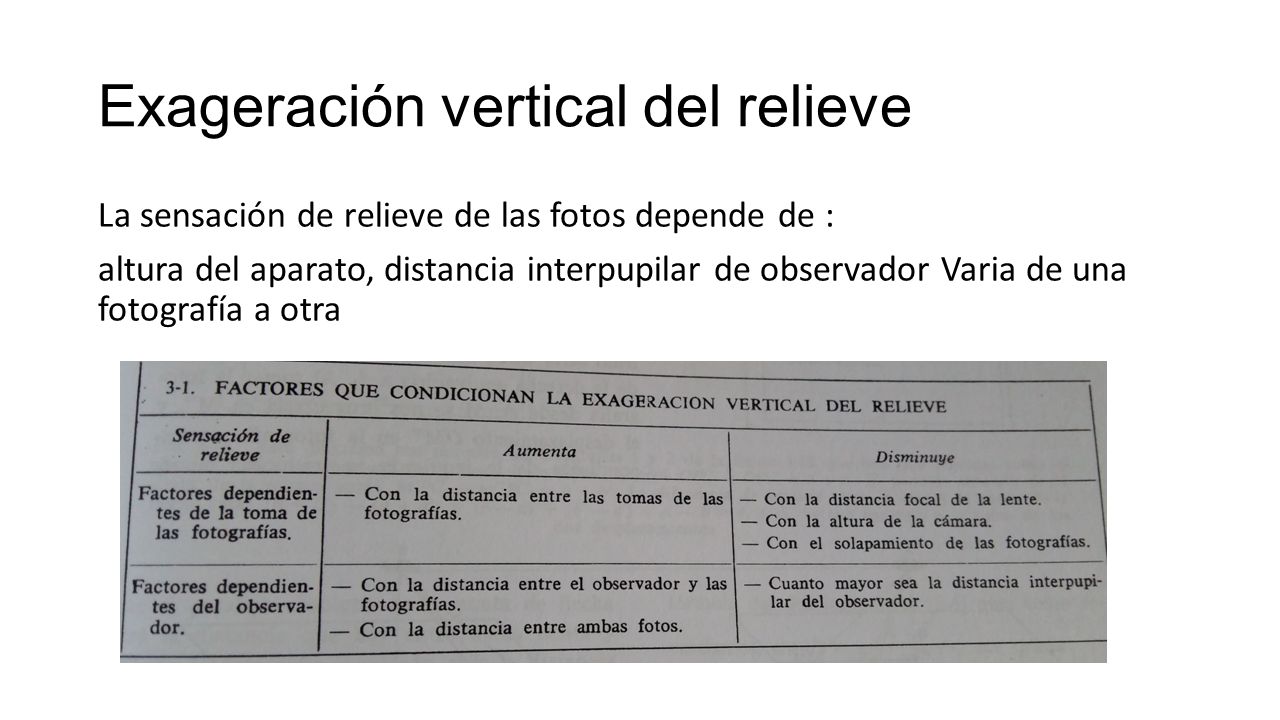

9 Exageración vertical del relieve
La sensación de relieve de las fotos depende de : altura del aparato, distancia interpupilar de observador Varia de una fotografía a otra

10 Condiciones que se necesitan para una buena visión estereoscopica
En la toma de la fotografía: Rumbo constante Inclinación de la cámara menor a 2° Solapamiento mayor a 60% Elección de la fotografías Ambas de igual escala Que no tenga muchas distorsiones Colocación de las fotografías Deben estar bajo el estereoscopio perfectamente (vista vertical)
